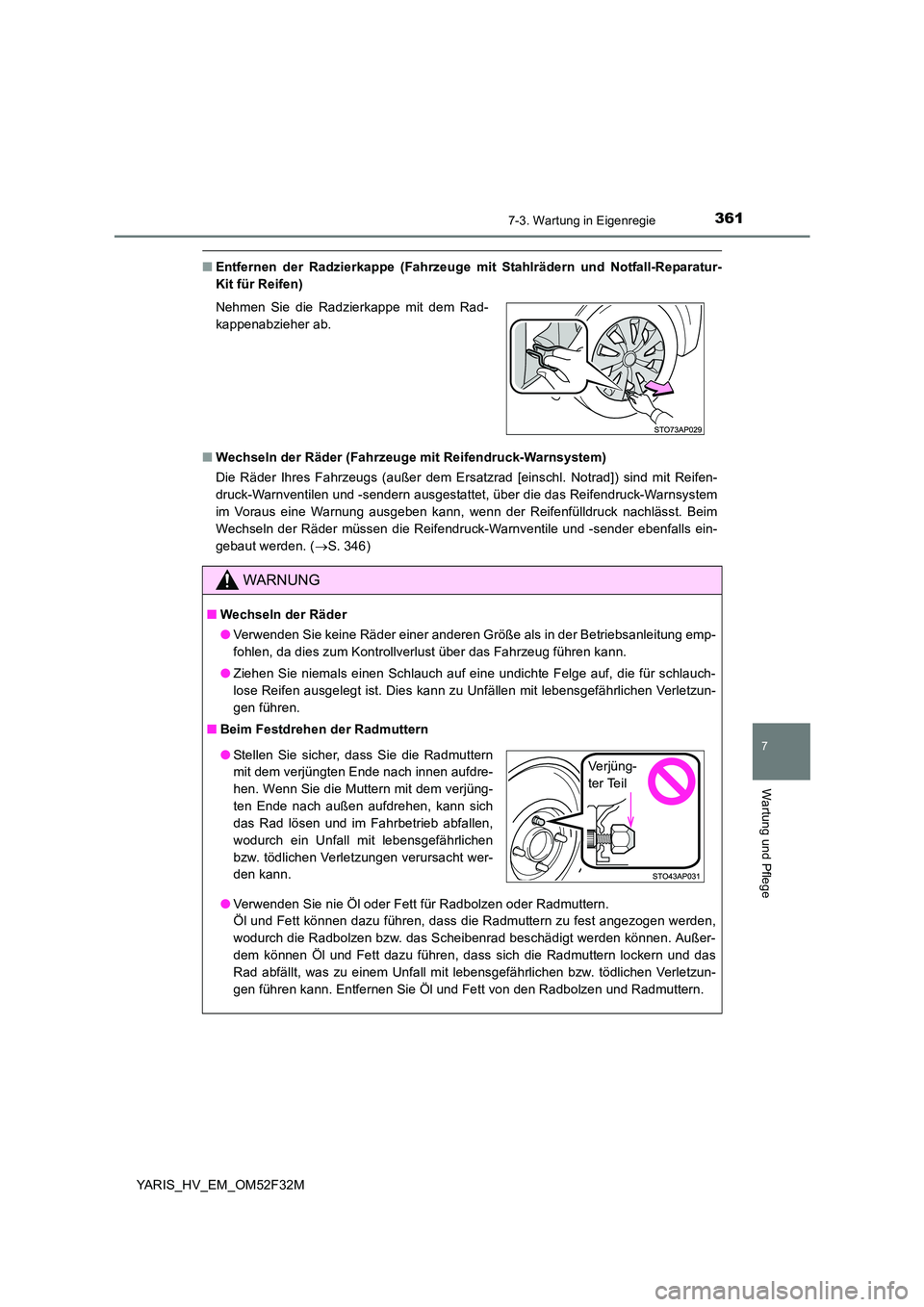

■Entfernen der Radzierkappe (Fahrzeuge mit Stahlrädern und Notfall-Reparatur-
Kit für Reifen)
■ Wechseln der Räder (Fahrzeuge mit Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs (außer dem Ersatzrad [einschl. Notrad]) sind mit Reifen-
druck-Warnventilen und -sendern ausgestattet, über die das Reifendruck-Warnsystem
im Voraus eine Warnung ausgeben kann, wenn der Reifenfülldruck nachlässt. Beim
Wechseln der Räder müssen die Reifendruck-Warnventile und -sender ebenfalls ein-
gebaut werden. ( →S. 346)
Nehmen Sie die Radzierkappe mit dem Rad-
kappenabzieher ab.
WARNUNG
■ Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
● Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch die Radbolzen bzw. das Scheibenrad beschädigt werden können. Außer-
dem können Öl und Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzun-
gen führen kann. Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
● Stellen Sie sicher, dass Sie die Radmuttern
mit dem verjüngten Ende nach innen aufdre-
hen. Wenn Sie die Muttern mit dem verjüng-
ten Ende nach außen aufdrehen, kann sich
das Rad lösen und im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährlichen
bzw. tödlichen Verletzungen verursacht wer-
den kann.
Verjüng-
ter Teil

3627-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M
WARNUNG

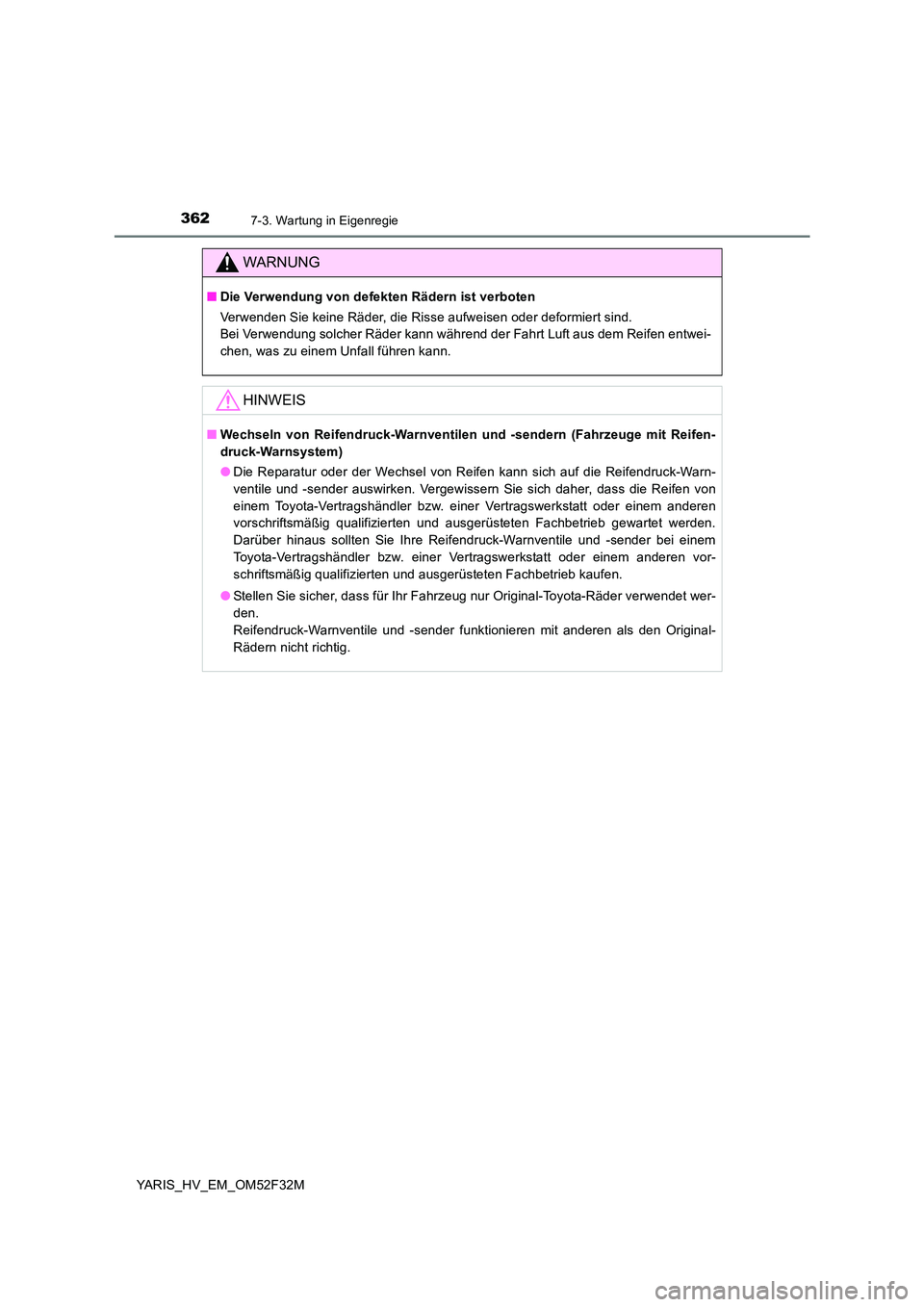

■Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.
HINWEIS
■ Wechseln von Reifendruck-Warnventilen und -sendern (Fahrzeuge mit Reifen-
druck-Warnsystem)
● Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warn-
ventile und -sender auswirken. Vergewissern Sie sich daher, dass die Reifen von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb gewartet werden.
Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile und -sender bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb kaufen.
● Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet wer-
den.
Reifendruck-Warnventile und -sender funktionieren mit anderen als den Original-
Rädern nicht richtig.

3637-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

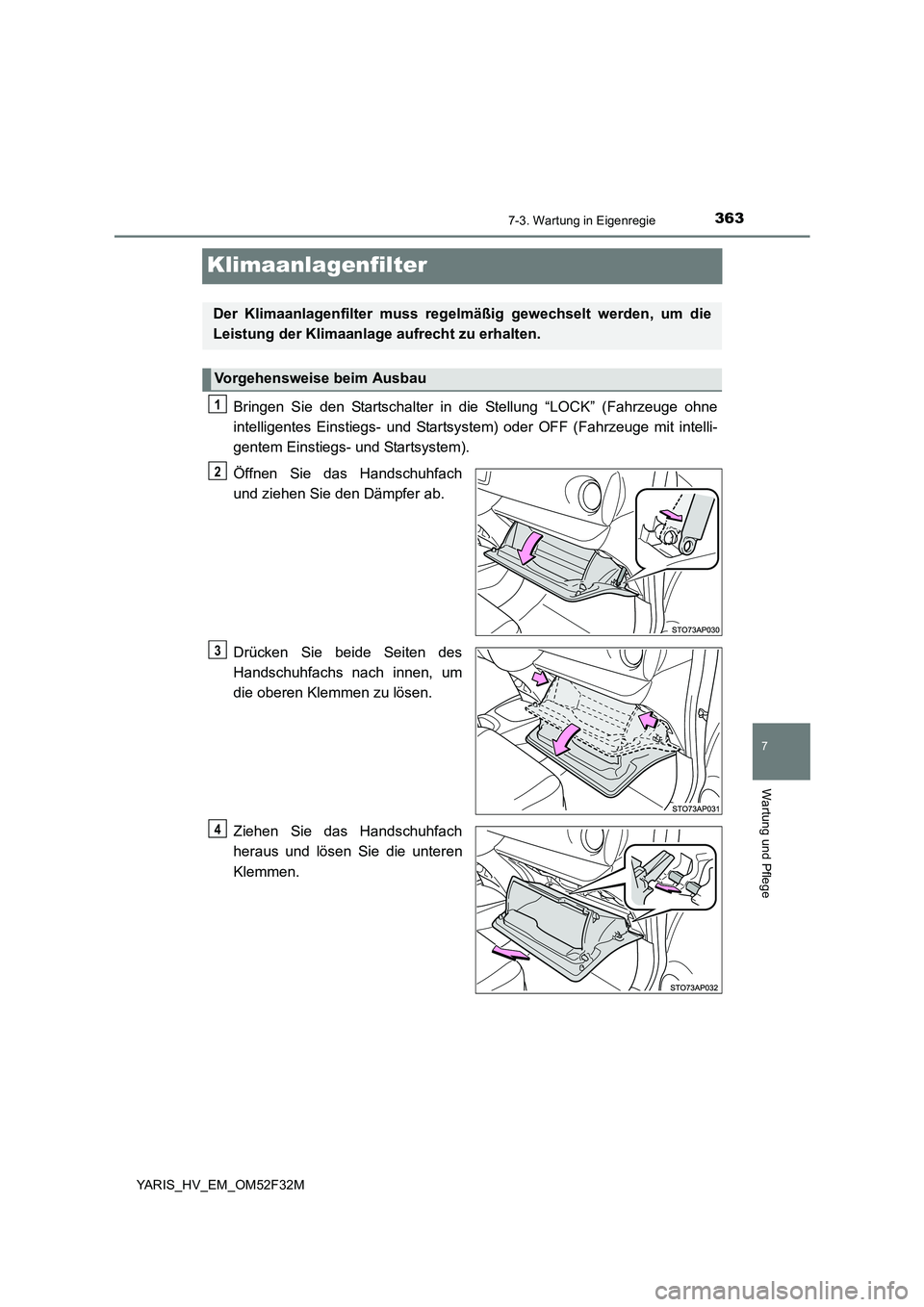

Klimaanlagenfilter
Bringen Sie den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie das Handschuhfach
und ziehen Sie den Dämpfer ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen.
Ziehen Sie das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Vorgehensweise beim Ausbau
1
2
3
4

3647-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

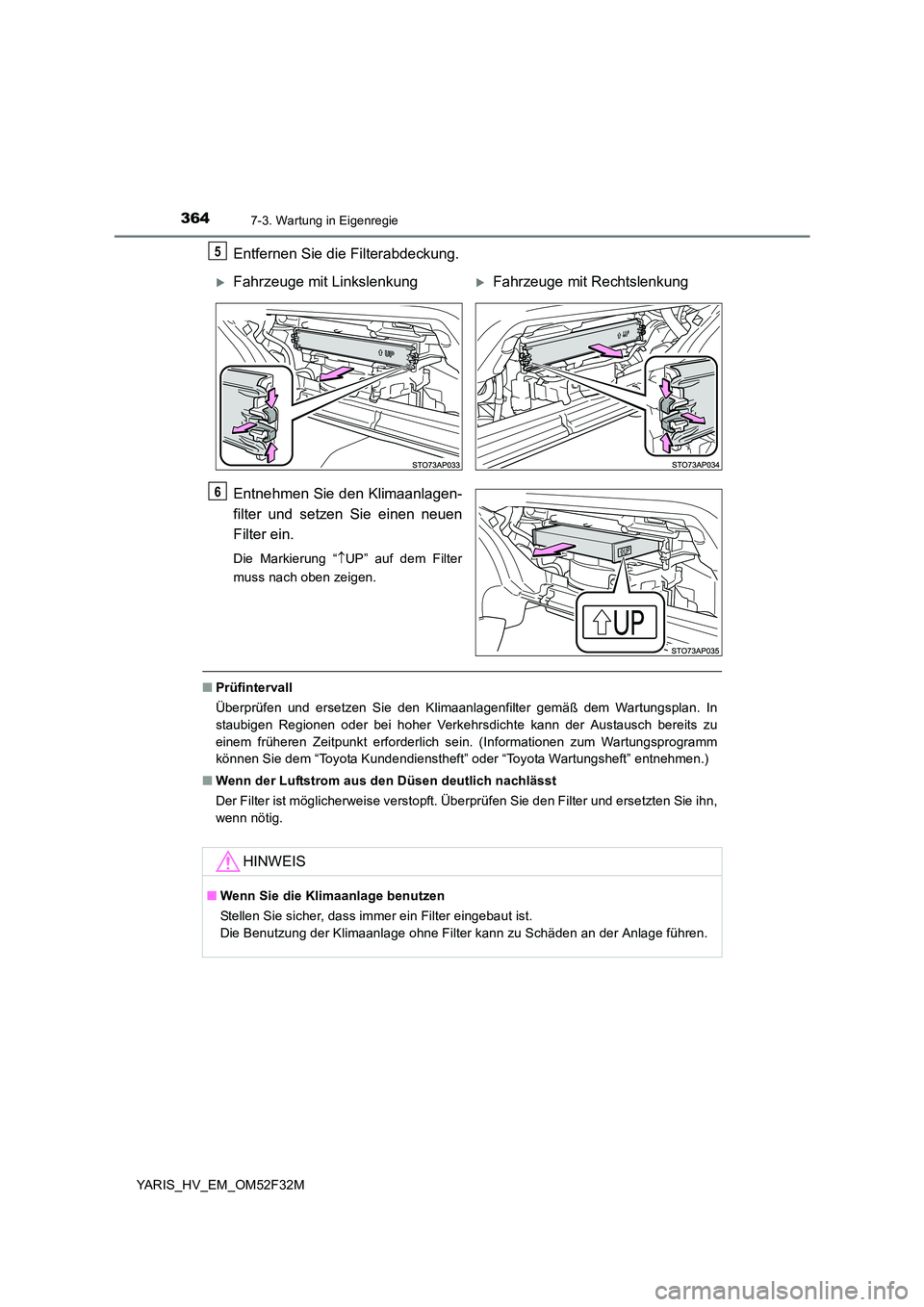

Entfernen Sie die Filterabdeckung.
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierung “ ↑UP” auf dem Filter
muss nach oben zeigen.
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu
einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm
können Sie dem “Toyota Kundendienstheft” oder “Toyota Wartungsheft” entnehmen.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn,
wenn nötig.
5
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
6
HINWEIS
■ Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.

3657-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

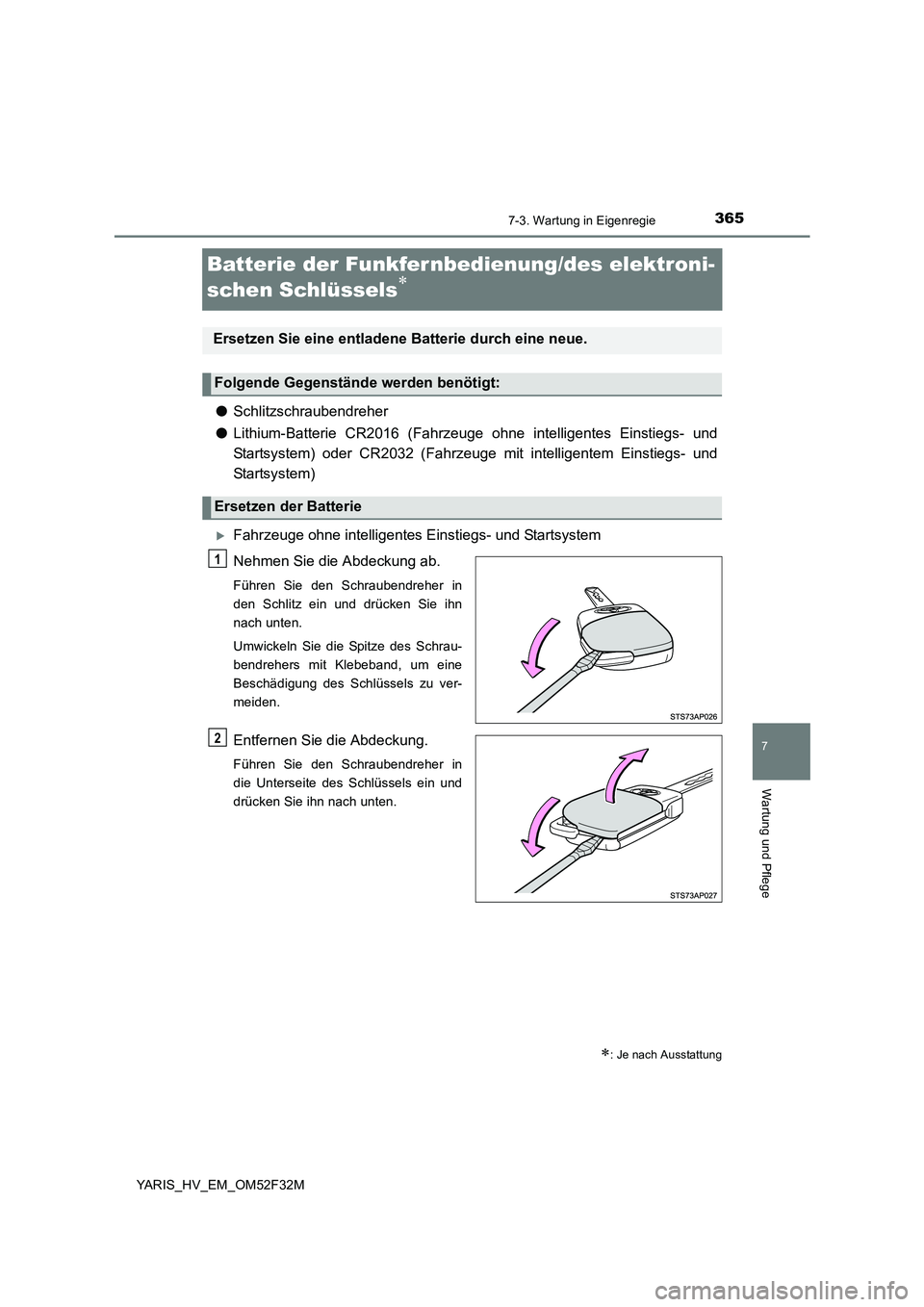

Batterie der Funkfer nbedienung/des elektroni-
schen Schlüssels∗
● Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- und
Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem)
XFahrzeuge ohne intelligentes Einstiegs- und Startsystem
Nehmen Sie die Abdeckung ab.
Führen Sie den Schraubendreher in
den Schlitz ein und drücken Sie ihn
nach unten.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit Klebeband, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendreher in
die Unterseite des Schlüssels ein und
drücken Sie ihn nach unten.
∗: Je nach Ausstattung
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Ersetzen der Batterie
1
2

3667-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

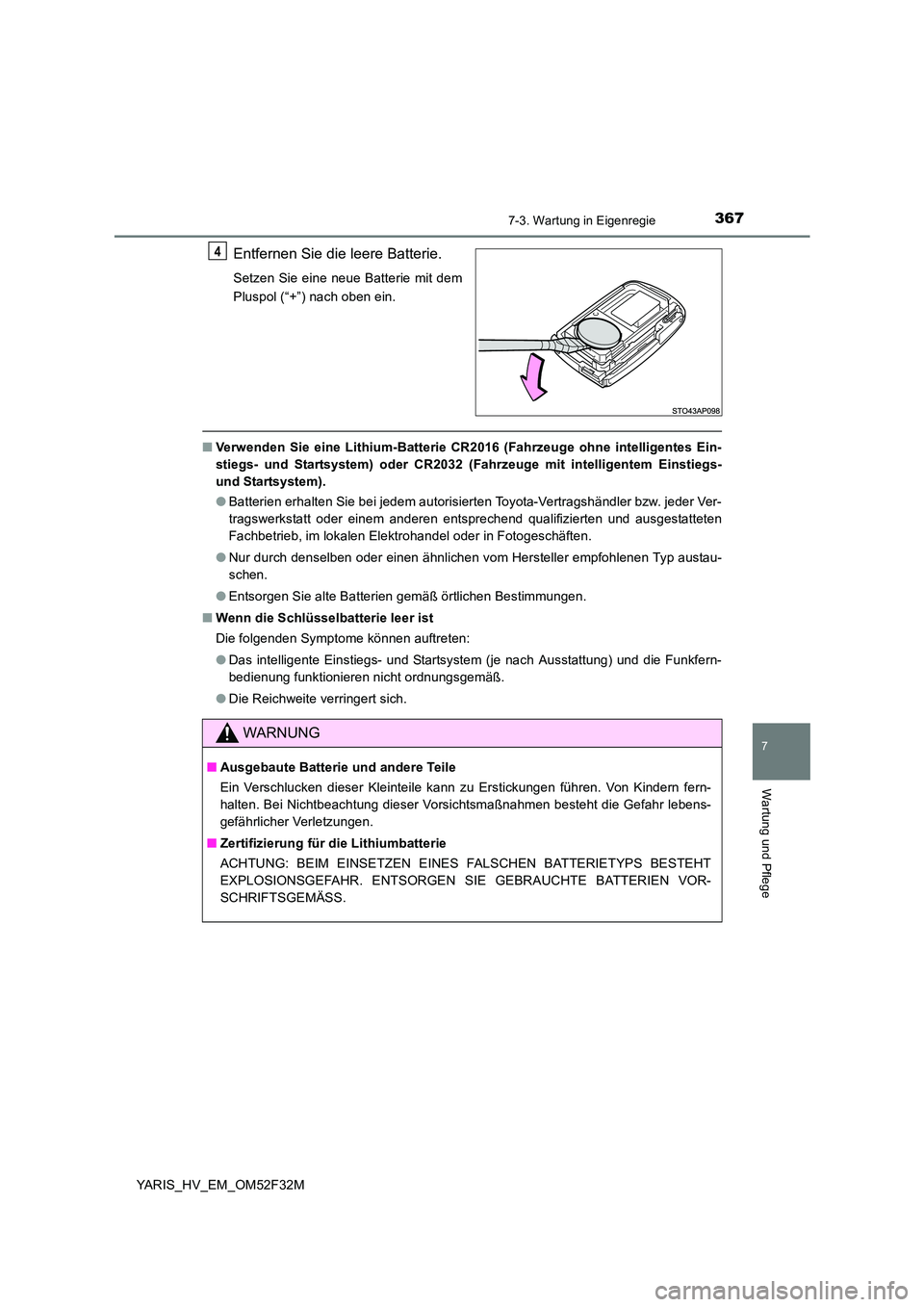

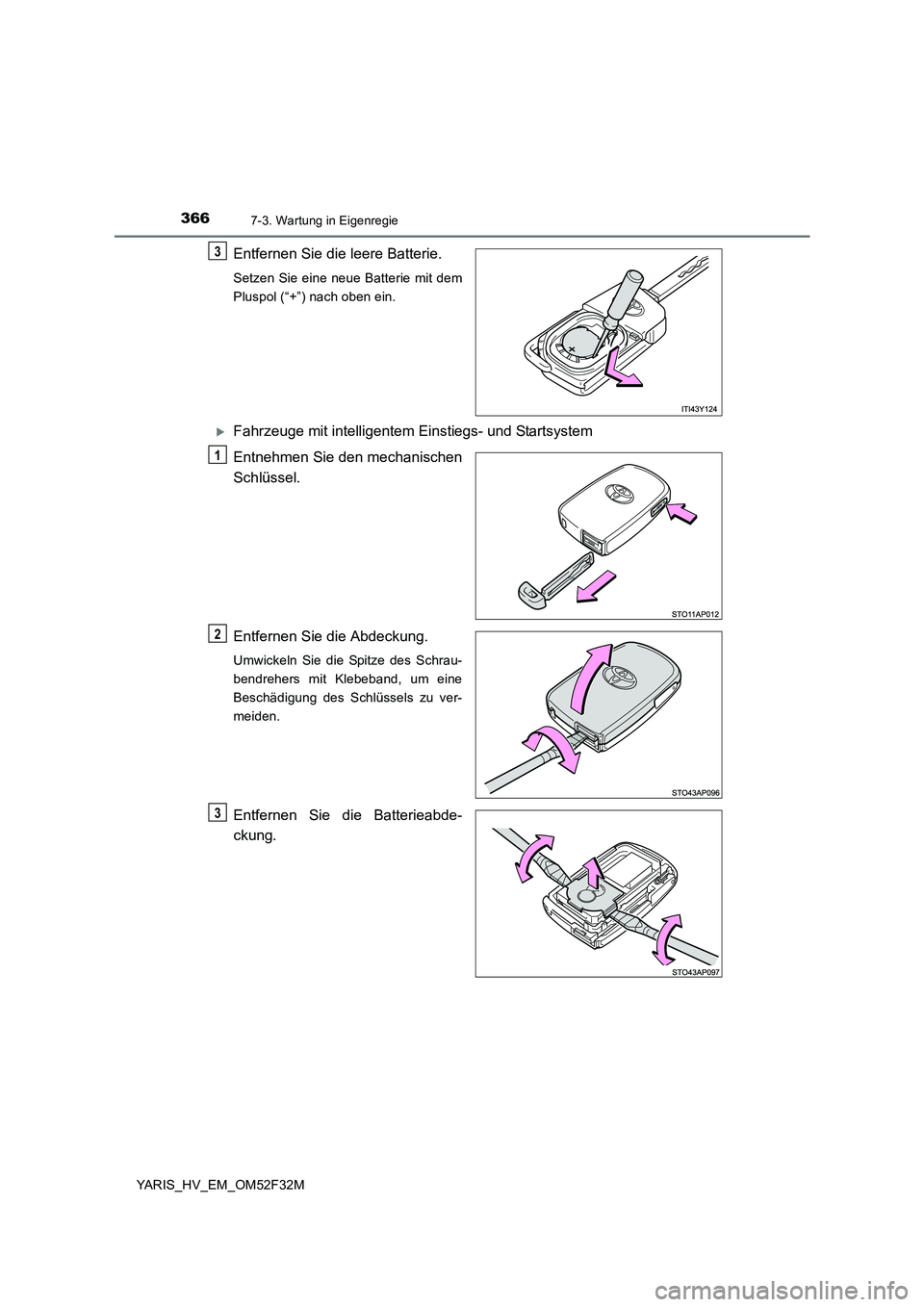

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
XFahrzeuge mit intelligentem Einstiegs- und Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit Klebeband, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
3
1
2
3

3677-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
■ Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).
● Batterien erhalten Sie bei jedem autorisierten Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder einem anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch denselben oder einen ähnlichen vom Hersteller empfohlenen Typ austau-
schen.
● Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
● Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die Funkfern-
bedienung funktionieren nicht ordnungsgemäß.
● Die Reichweite verringert sich.
4
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fern-
halten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN VOR-
SCHRIFTSGEMÄSS.

3687-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M
HINWEIS

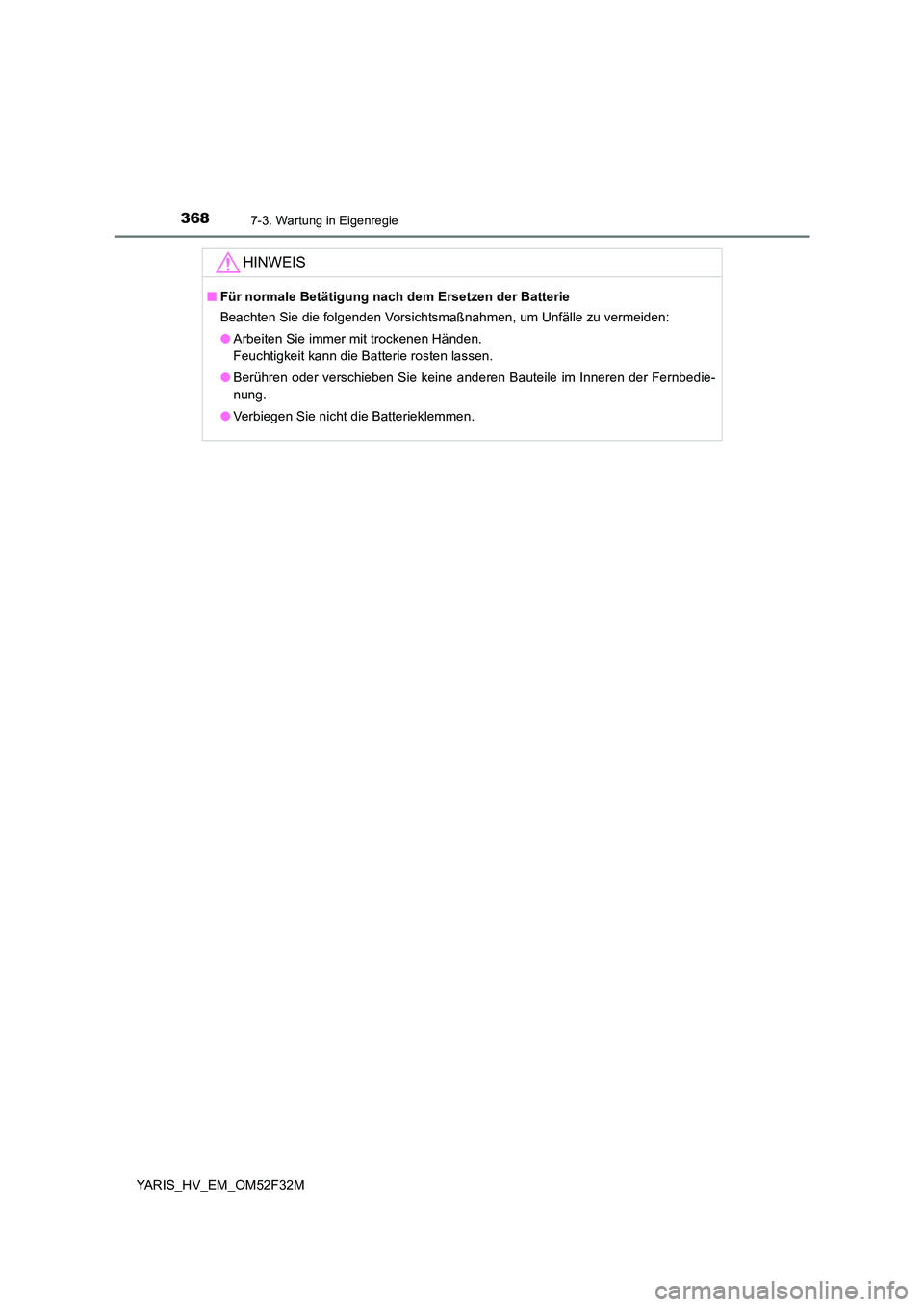

■Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

3697-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

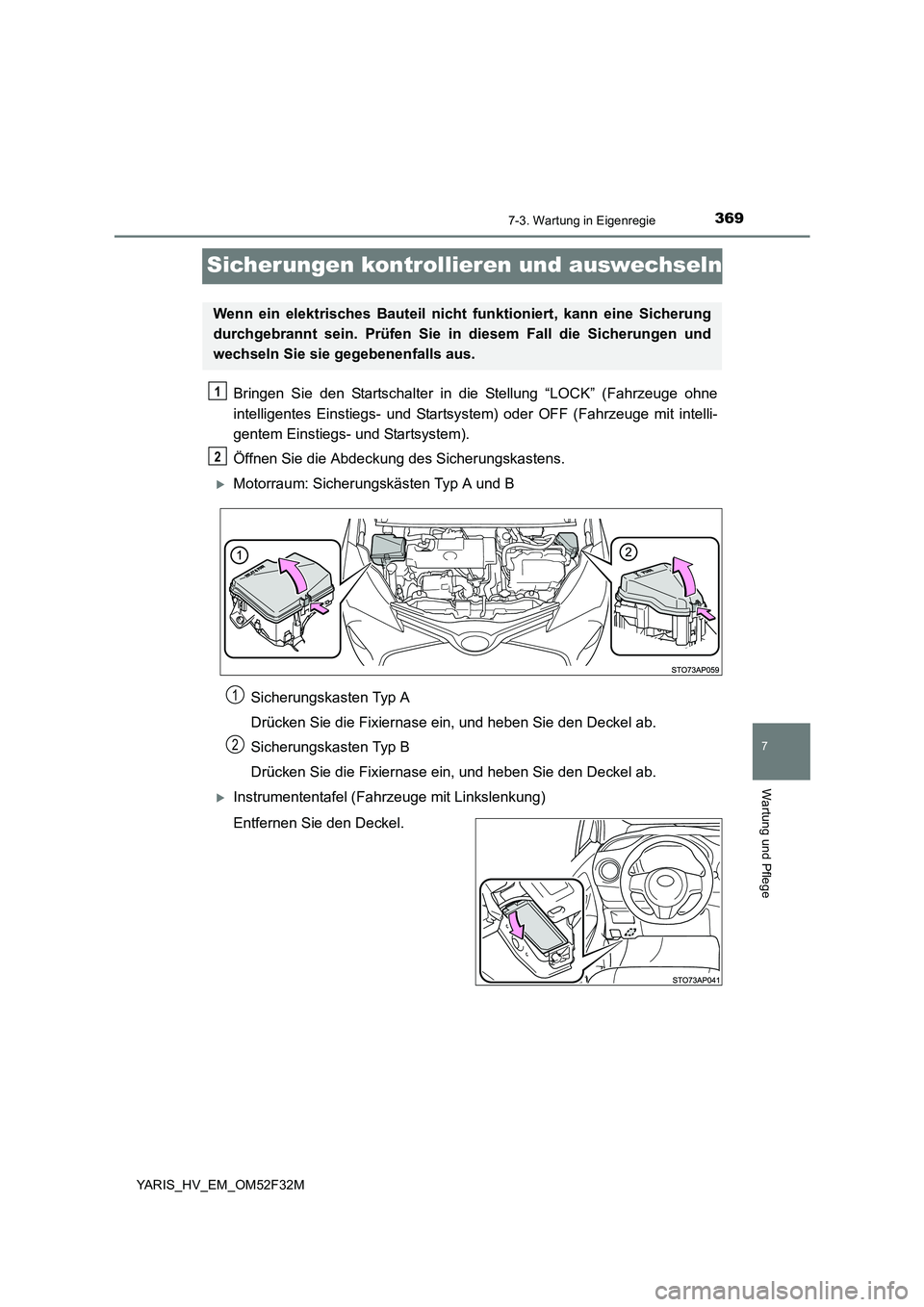

Sicherungen kontrollieren und auswechseln
Bringen Sie den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum: Sicherungskästen Typ A und B
Sicherungskasten Typ A
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
Sicherungskasten Typ B
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
XInstrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.
1
2
1
2

3707-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

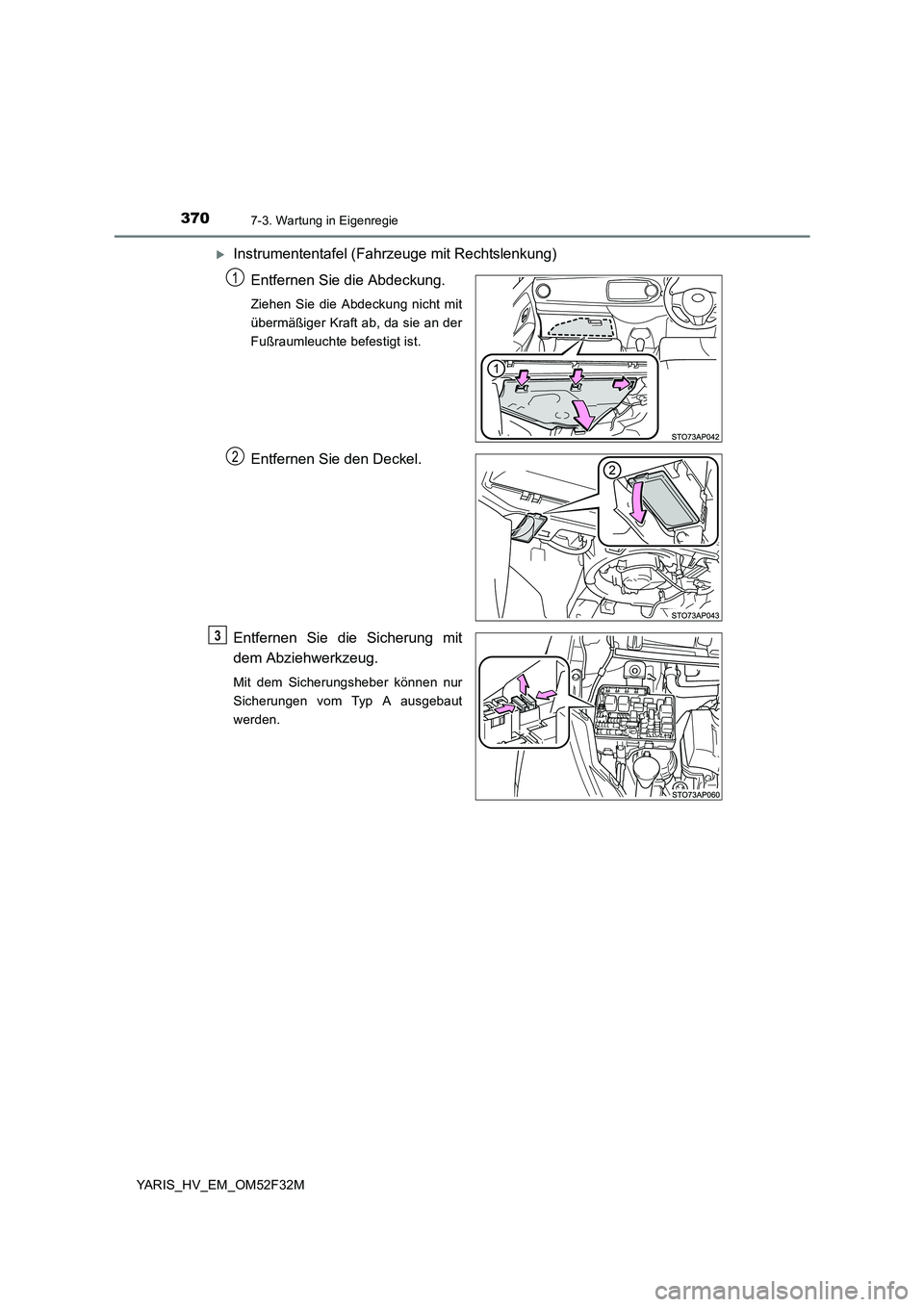

XInstrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Ziehen Sie die Abdeckung nicht mit
übermäßiger Kraft ab, da sie an der
Fußraumleuchte befestigt ist.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
1
2
3
