3918-2. Åtgärder i en nödsituation
8

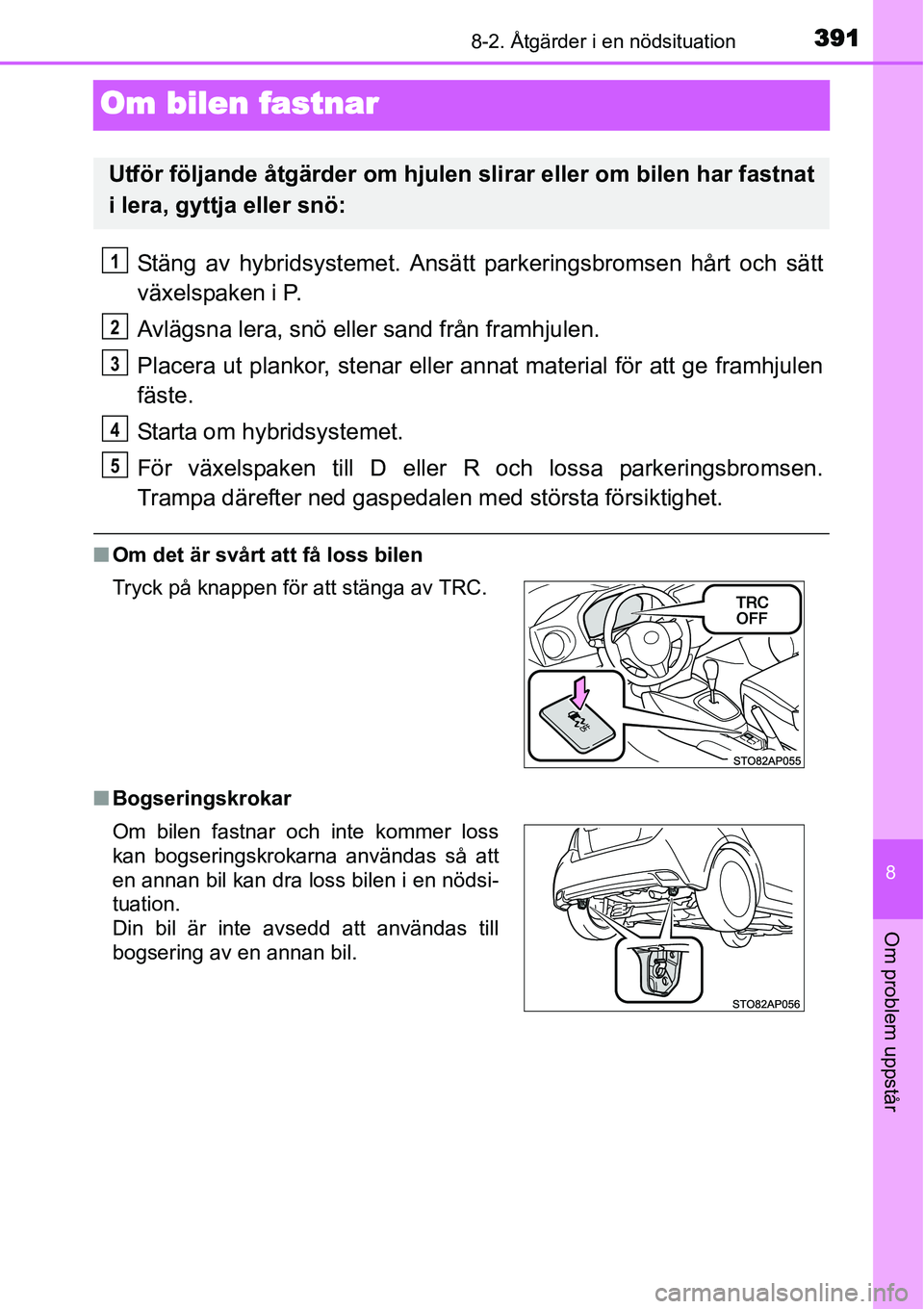

Om problem uppstår
Om bilen fastnar
Stäng av hybridsystemet. Ansätt parkeringsbromsen hårt och sätt
växelspaken i P.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
■Om det är svårt att få loss bilen
■Bogseringskrokar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på knappen för att stänga av TRC.
Om bilen fastnar och inte kommer loss
kan bogseringskrokarna användas så att
en annan bil kan dra loss bilen i en nödsi-
tuation.
Din bil är inte avsedd att användas till
bogsering av en annan bil.
1
2
3
4
5

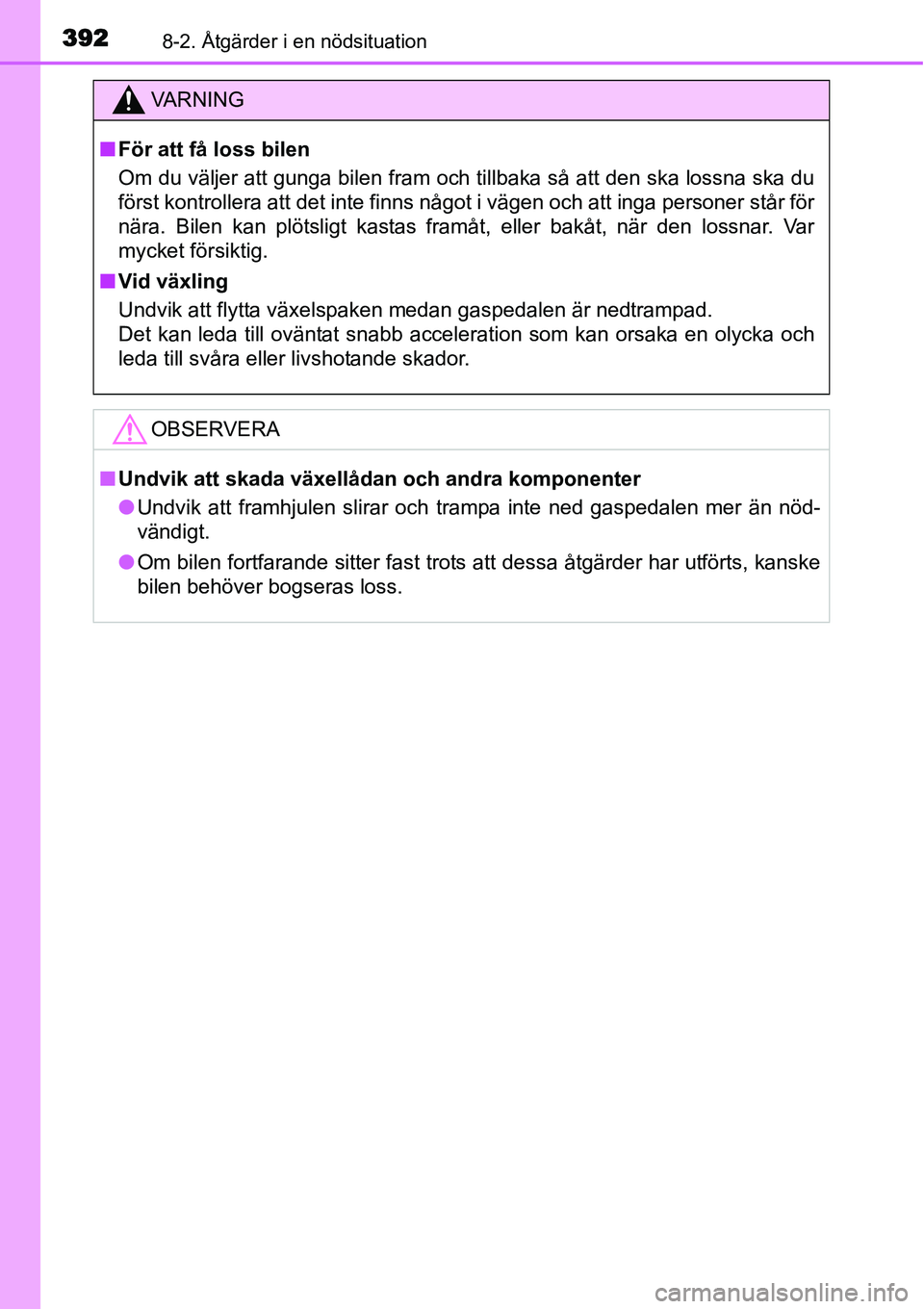

3928-2. Åtgärder i en nödsituation
VA R N I N G
■För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada växellådan och andra komponenter
●Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
●Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.

393
9Specifikationer
9-1. Specifikationer
Uppgifter om underhåll
(bränsle, oljenivå, etc.) .... 394
Bränsleinformation ............. 404
9-2. Specialinställningar
Funktioner som kan
specialinställas ................ 405
9-3. Funktioner att nollställas
Funktioner att nollställas .... 409

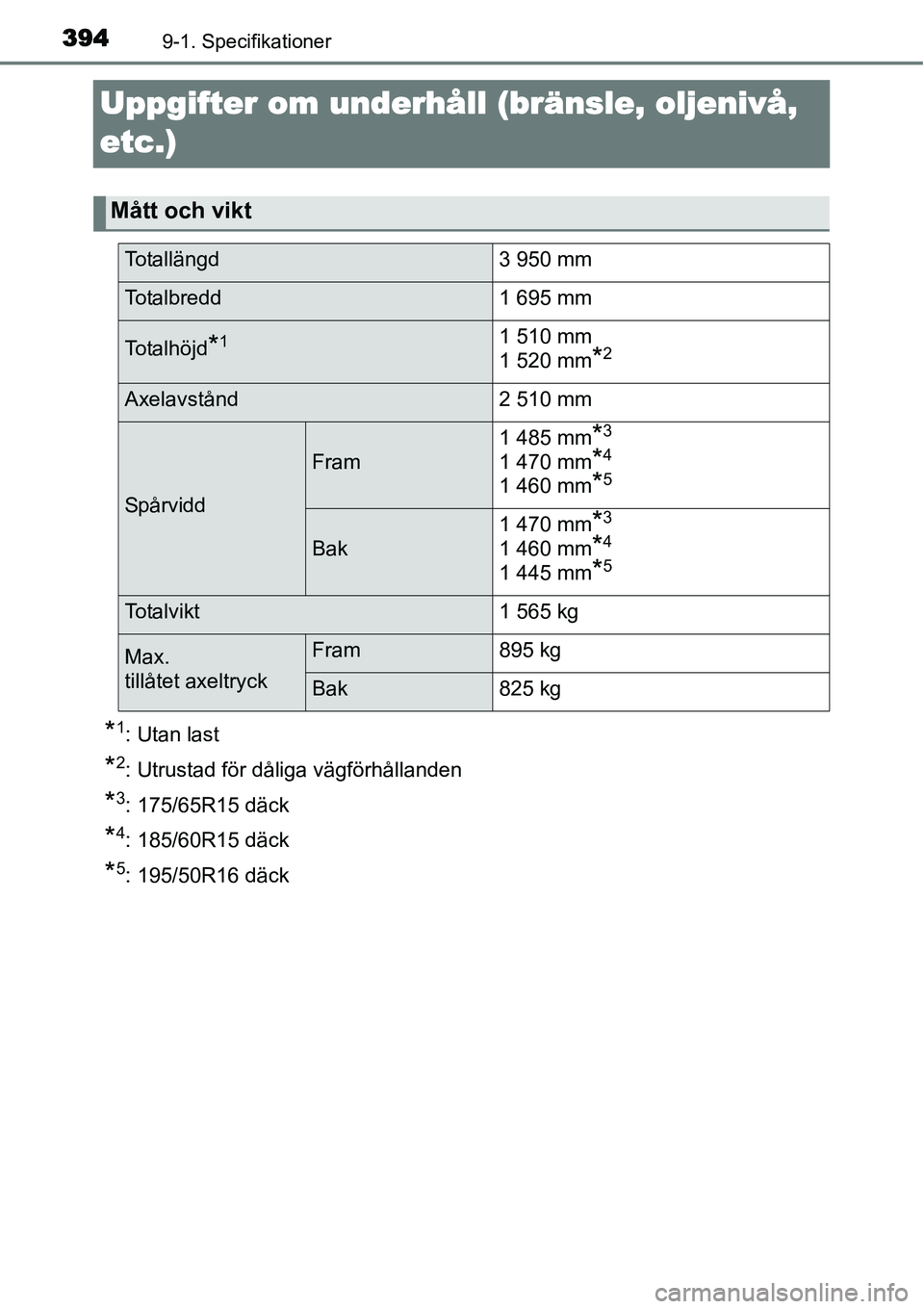

3949-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå,
etc.)
*1: Utan last
*2: Utrustad för dåliga vägförhållanden
*3: 175/65R15 däck
*4: 185/60R15 däck
*5: 195/50R16 däck
Mått och vikt
Totallängd 3 950 mm
Totalbredd 1 695 mm
To t a l h ö j d*11 510 mm
1 520 mm
*2
Axelavstånd 2 510 mm
Spårvidd
Fram1 485 mm
*3
1 470 mm*4
1 460 mm*5
Bak1 470 mm
*3
1 460 mm*4
1 445 mm*5
Totalvikt 1 565 kg
Max.
tillåtet axeltryck Fram 895 kg
Bak 825 kg

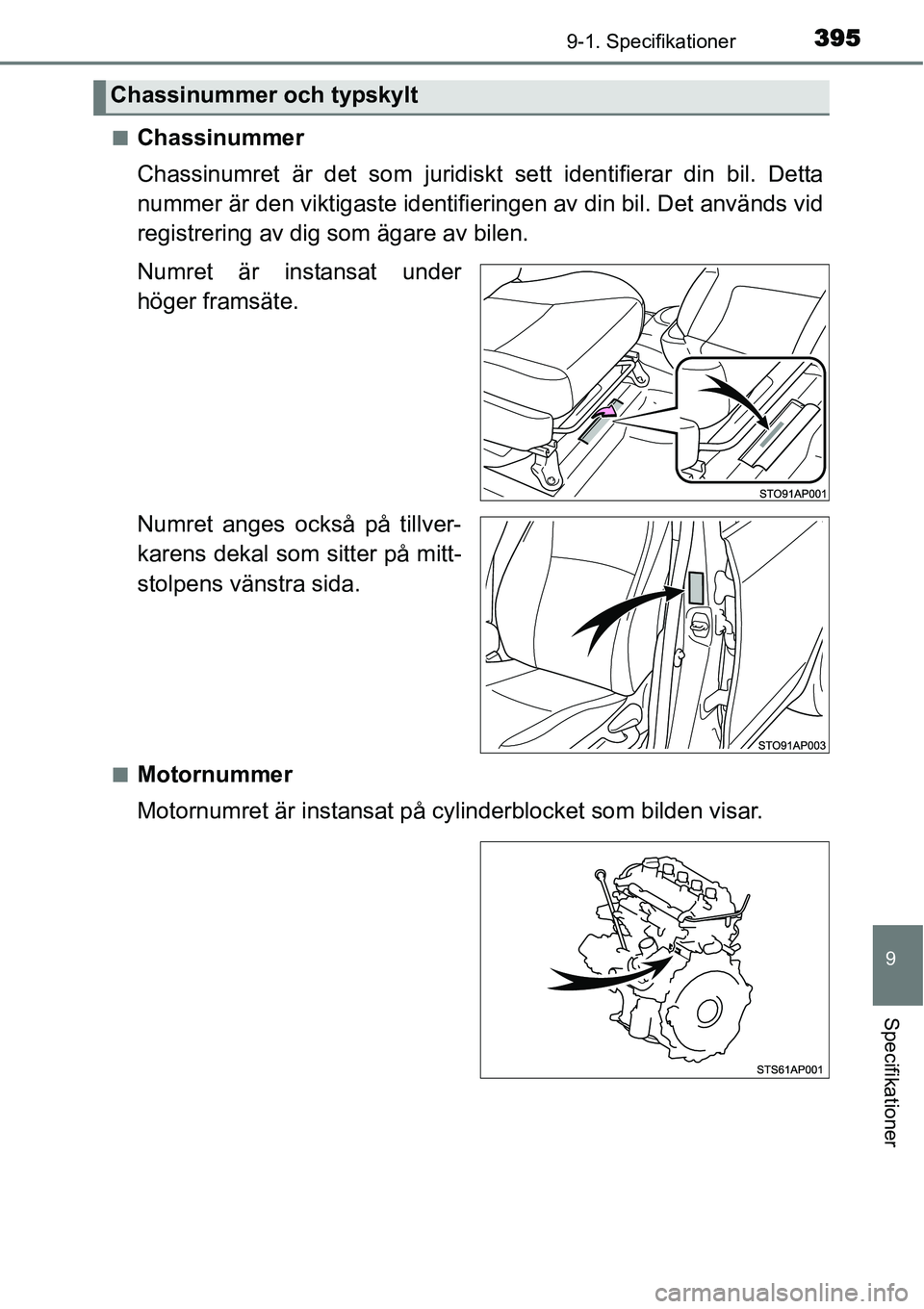

3959-1. Specifikationer
9
Specifikationer
■Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din bil. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens dekal som sitter på mitt-
stolpens vänstra sida.
■Motornummer
Motornumret är instansat på cylinderblocket som bilden visar.
Chassinummer och typskylt

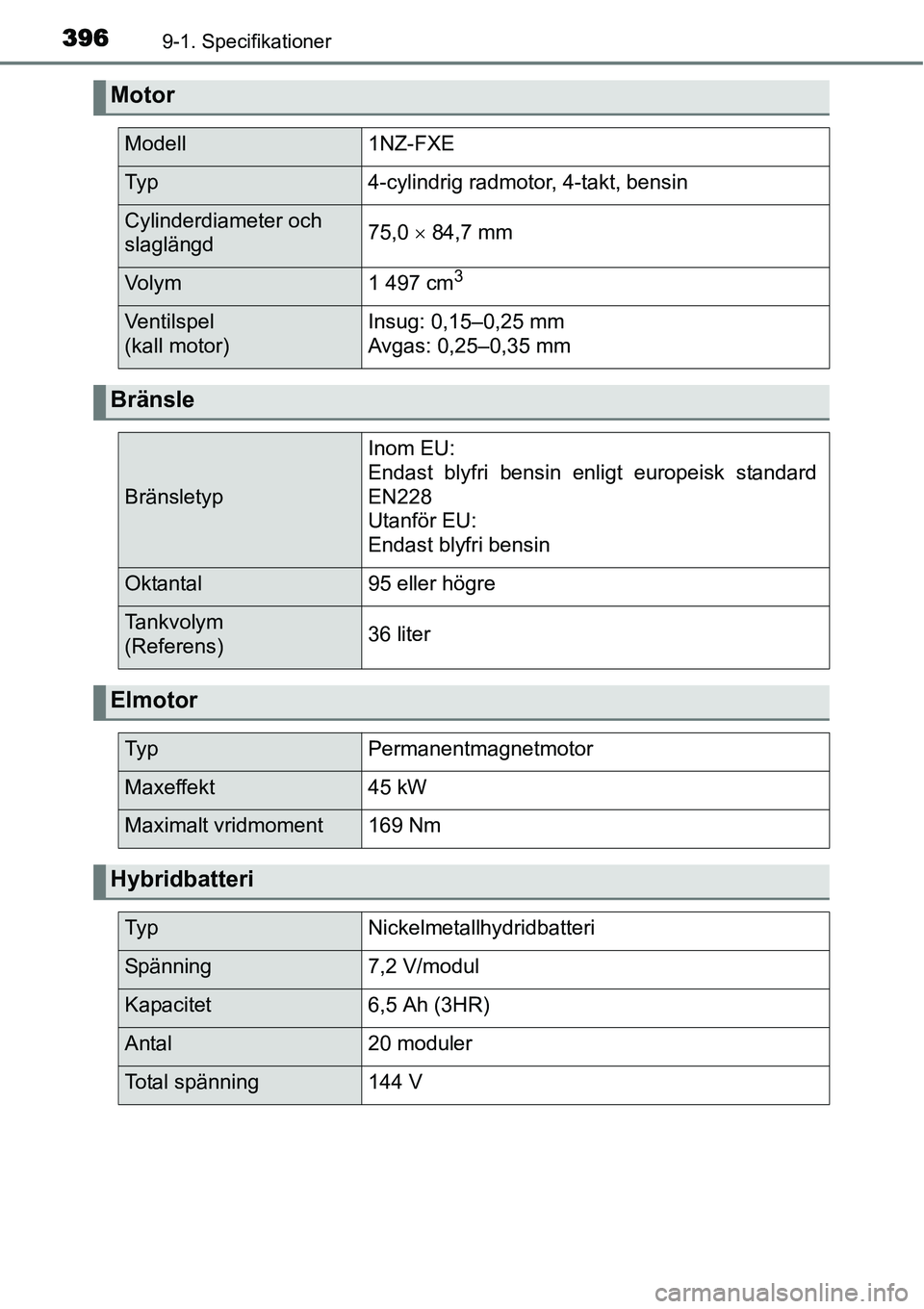

3969-1. Specifikationer
Motor
Modell1NZ-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd75,0 × 84,7 mm
Vo l y m1 497 cm3
Ventilspel
(kall motor)Insug: 0,15–0,25 mm
Avgas: 0,25–0,35 mm
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)36 liter
Elmotor
Ty pPermanentmagnetmotor
Maxeffekt45 kW
Maximalt vridmoment169 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal20 moduler
Total spänning144 V

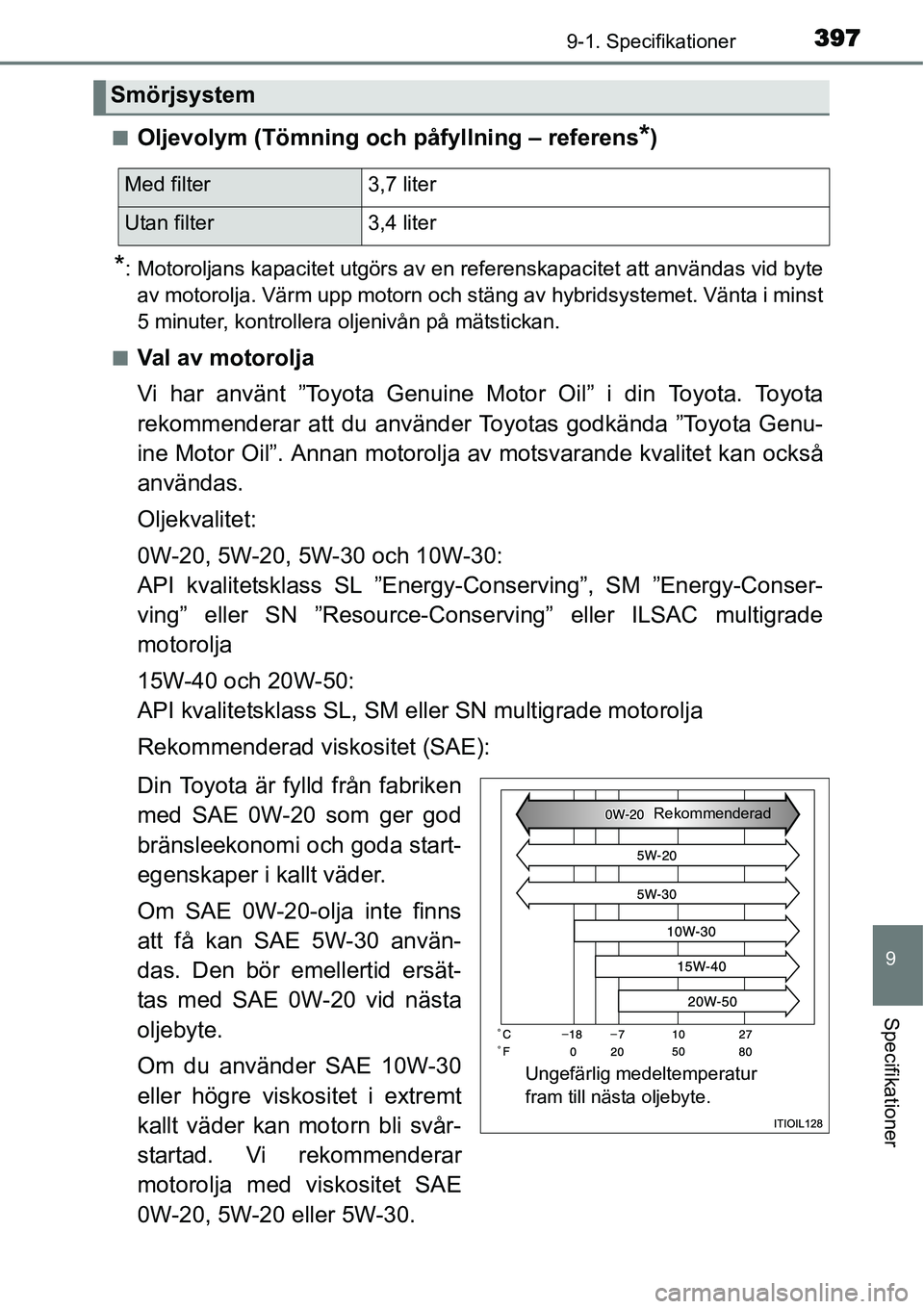

3979-1. Specifikationer
9
Specifikationer
■Oljevolym (Tömning och påfyllning – referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
■
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota
rekommenderar att du använder Toyotas godkända ”Toyota Genu-
ine Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving” eller SN ”Resource-Conserving” eller ILSAC multigrade
motorolja
15W-40 och 20W-50:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20, 5W-20 eller 5W-30.
Smörjsystem
Med filter 3,7 liter
Utan filter 3,4 liter
Ungefärlig medeltemperatur
fram till nästa oljebyte.
Rekommenderad

3989-1. Specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):
• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: Viskositetsgraden
enligt ”SAE (SAE 0W-20)”.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Standardization and Approval
Committee) visas på behållarens framsida.
1
2

3999-1. Specifikationer
9
Specifikationer
Kylsystem
Vo l y m
(Referens)
XBensinmotor
4,5 liter
XDrivenhet
1,6 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• En liknande etylenglykolbaserad kylarvätska
av hög kvalitet som inte innehåller silikat,
amin, nitrit eller borat och är framställd med
hybridteknik för organisk syra som ger lång
livslängd
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO FK16R-A8
Elektrodavstånd0,8 mm
OBSERVERA
■Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
12V-batteri
Tomgångsspänning*
vid 20 °C:12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(
*: Spänningen kontrolleras 20 minuter efter att
hybridsystemet stängts av och alla lampor
släckts.)
Laddströmstyrka Max. 3,5 A

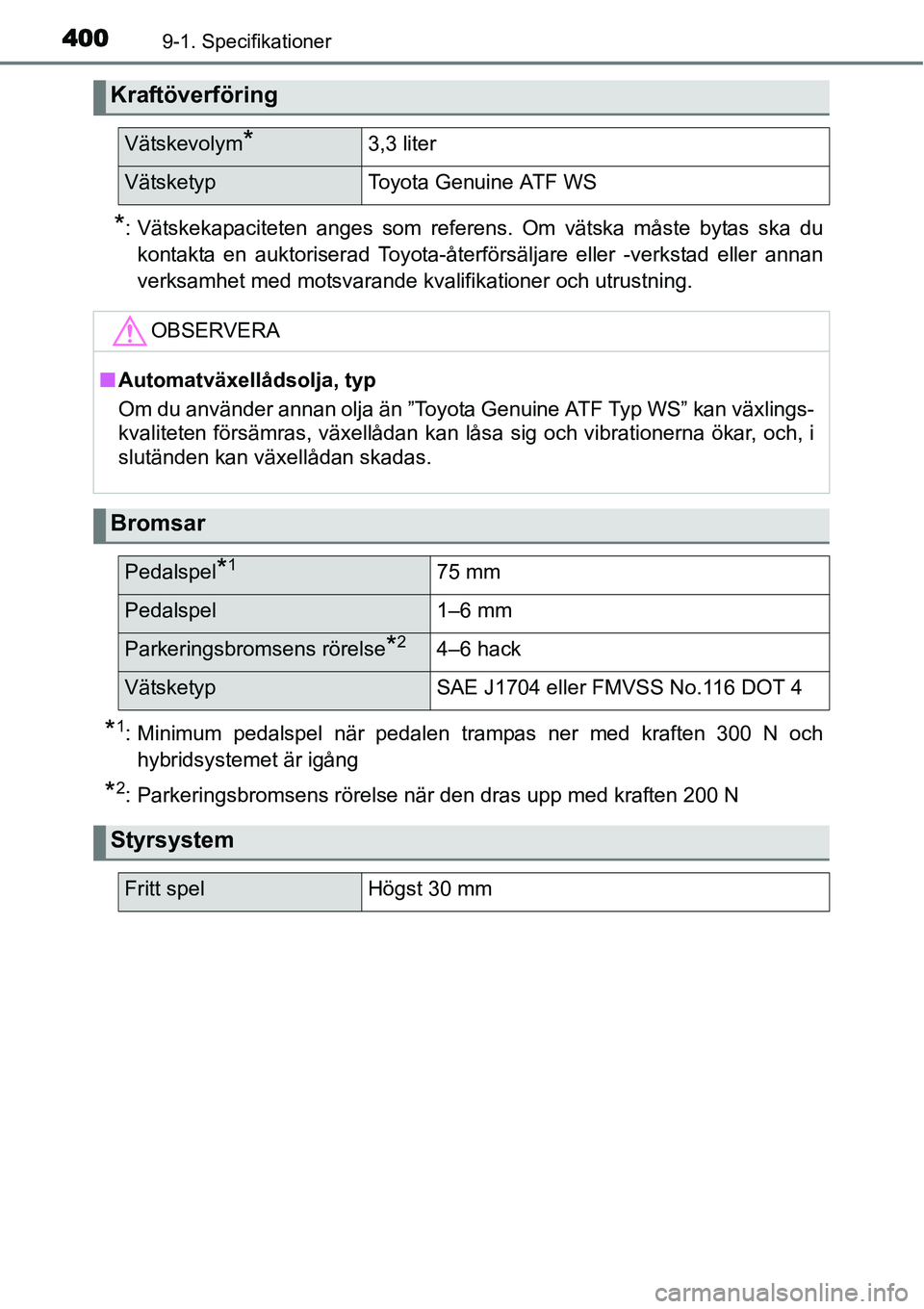

4009-1. Specifikationer
*: Vätskekapaciteten anges som referens. Om vätska måste bytas ska du
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verksamhet med motsvarande kvalifikationer och utrustning.
*1: Minimum pedalspel när pedalen trampas ner med kraften 300 N och
hybridsystemet är igång
*2: Parkeringsbromsens rörelse när den dras upp med kraften 200 N
Kraftöverföring
Vätskevolym*3,3 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, och, i
slutänden kan växellådan skadas.
Bromsar
Pedalspel*175 mm
Pedalspel 1–6 mm
Parkeringsbromsens rörelse*24–6 hack
VätsketypSAE J1704 eller FMVSS No.116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
