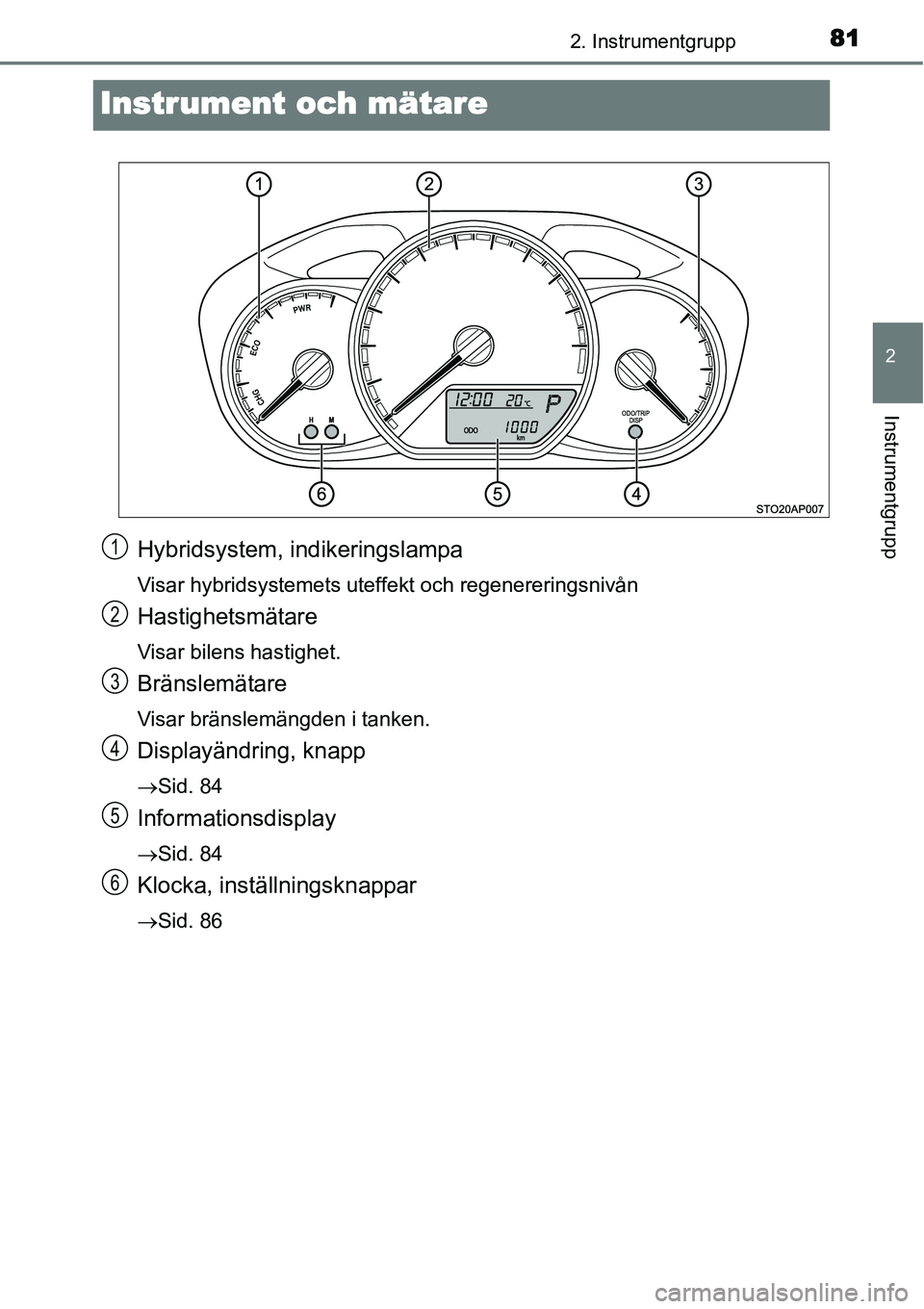

81
2
2. Instrumentgrupp
Instrumentgrupp
Instrument och mätare
Hybridsystem, indikeringslampa
Visar hybridsystemets uteffekt och regenereringsnivån
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Displayändring, knapp
→Sid. 84
Informationsdisplay
→Sid. 84
Klocka, inställningsknappar
→Sid. 86
1
2
3
4
5
6

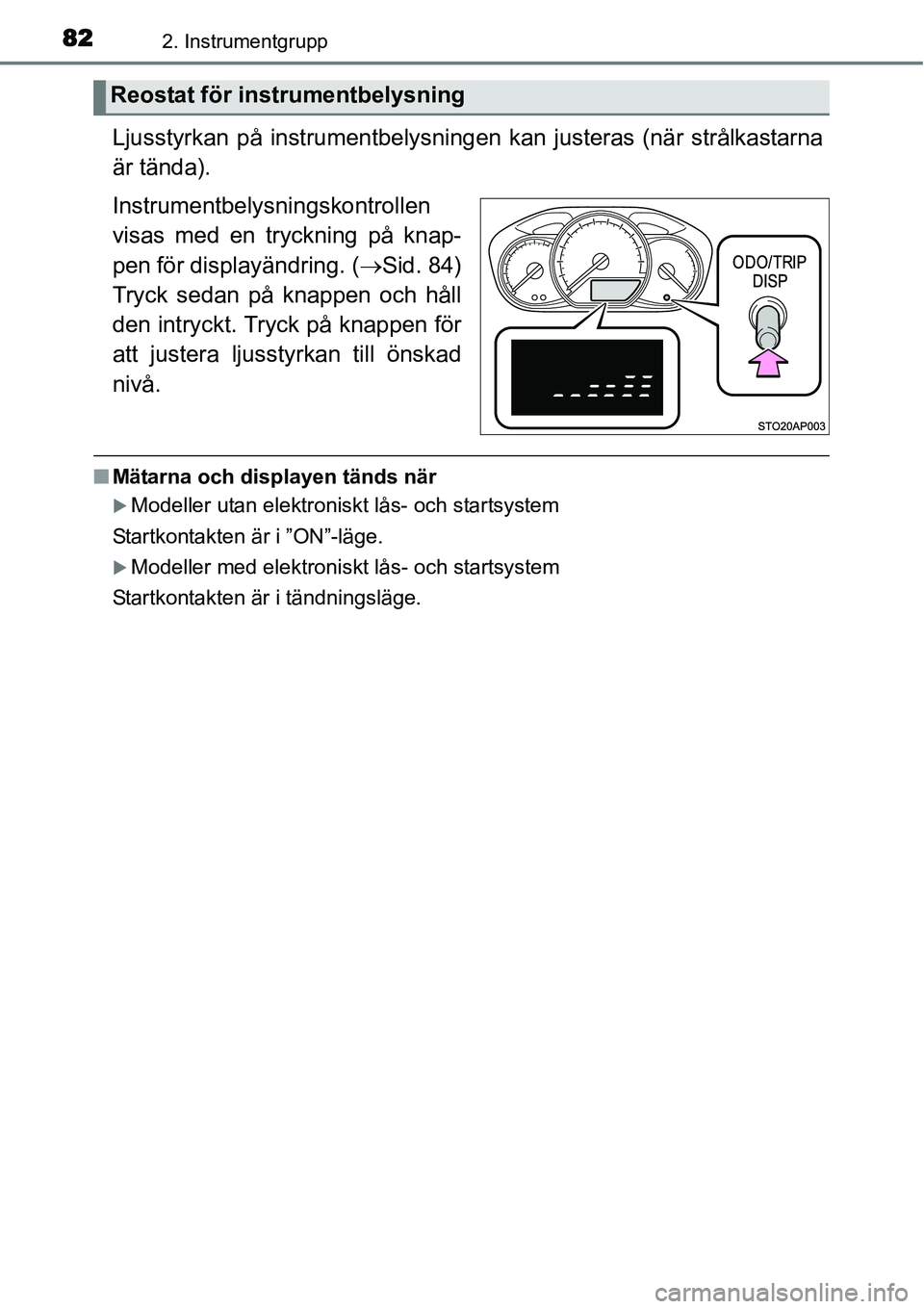

822. Instrumentgrupp
Ljusstyrkan på instrumentbelysningen kan justeras (när strålkastarna
är tända).
Instrumentbelysningskontrollen
visas med en tryckning på knap-
pen för displayändring. (→Sid. 84)
Tryck sedan på knappen och håll
den intryckt. Tryck på knappen för
att justera ljusstyrkan till önskad
nivå.
■Mätarna och displayen tänds när
XModeller utan elektroniskt lås- och startsystem
Startkontakten är i ”ON”-läge.
XModeller med elektroniskt lås- och startsystem
Startkontakten är i tändningsläge.
Reostat för instrumentbelysning

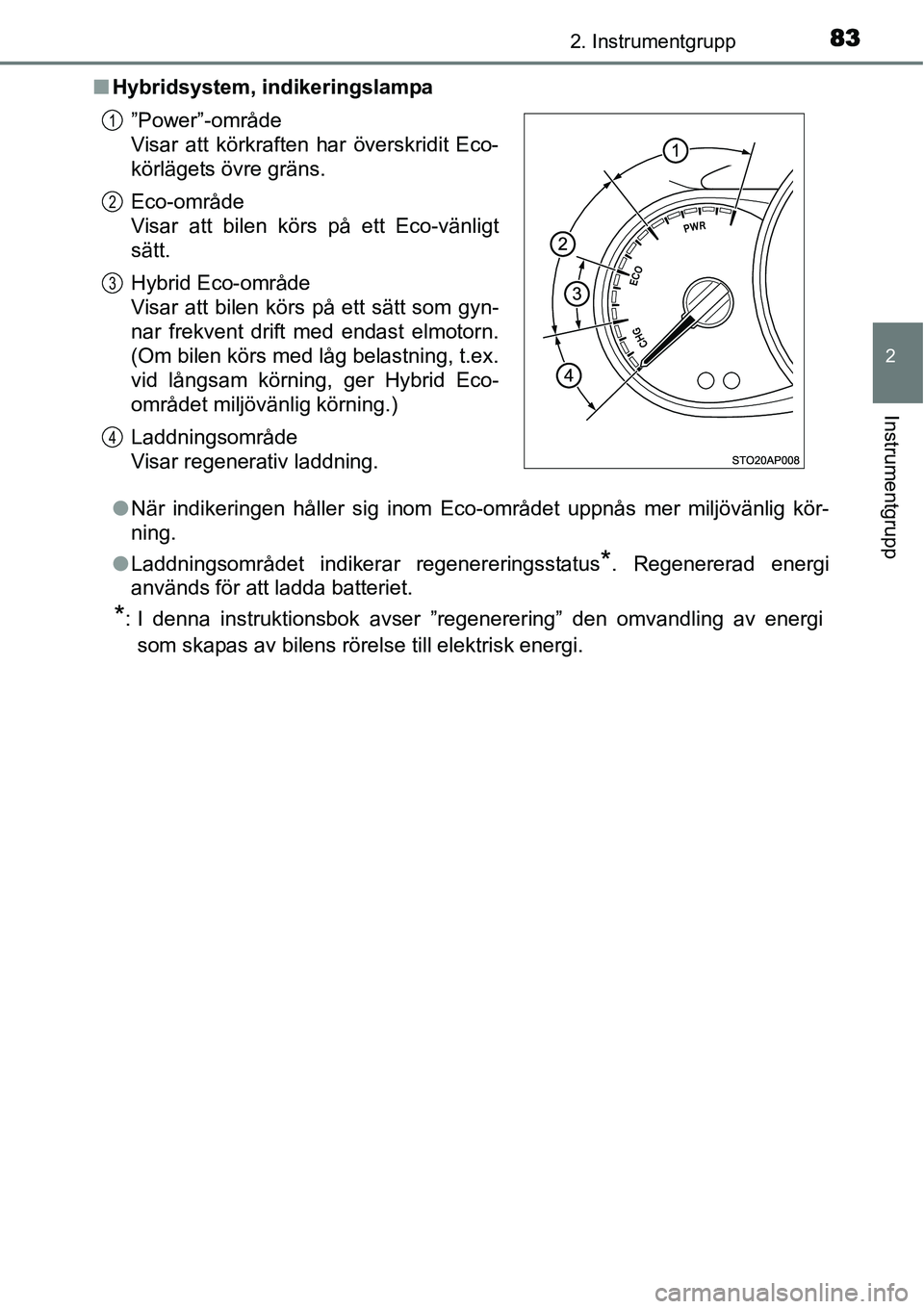

832. Instrumentgrupp
2
Instrumentgrupp
■Hybridsystem, indikeringslampa
●När indikeringen håller sig inom Eco-området uppnås mer miljövänlig kör-
ning.
●Laddningsområdet indikerar regenereringsstatus
*. Regenererad energi
används för att ladda batteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi. ”Power”-område
Visar att körkraften har överskridit Eco-
körlägets övre gräns.
Eco-område
Visar att bilen körs på ett Eco-vänligt
sätt.
Hybrid Eco-område
Visar att bilen körs på ett sätt som gyn-
nar frekvent drift med endast elmotorn.
(Om bilen körs med låg belastning, t.ex.
vid långsam körning, ger Hybrid Eco-
området miljövänlig körning.)
Laddningsområde
Visar regenerativ laddning.
1
2
3
4

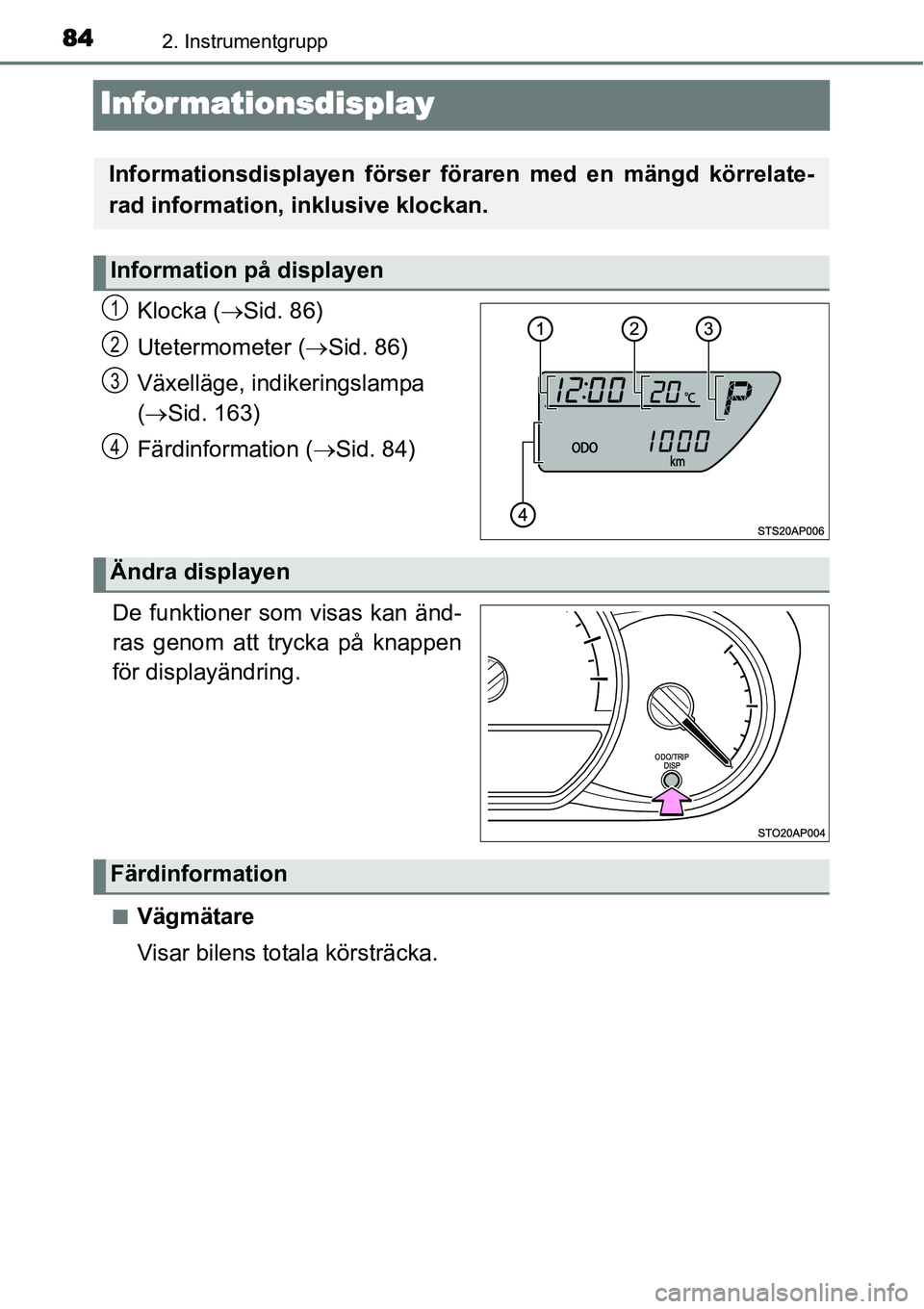

842. Instrumentgrupp
Infor mationsdisplay
Klocka (→Sid. 86)
Utetermometer (→Sid. 86)
Växelläge, indikeringslampa
(→Sid. 163)
Färdinformation (→Sid. 84)
.
De funktioner som visas kan änd-
ras genom att trycka på knappen
för displayändring.
■Vägmätare
Visar bilens totala körsträcka.
Informationsdisplayen förser föraren med en mängd körrelate-
rad information, inklusive klockan.
Information på displayen
1
2
3
4
Ändra displayen
Färdinformation

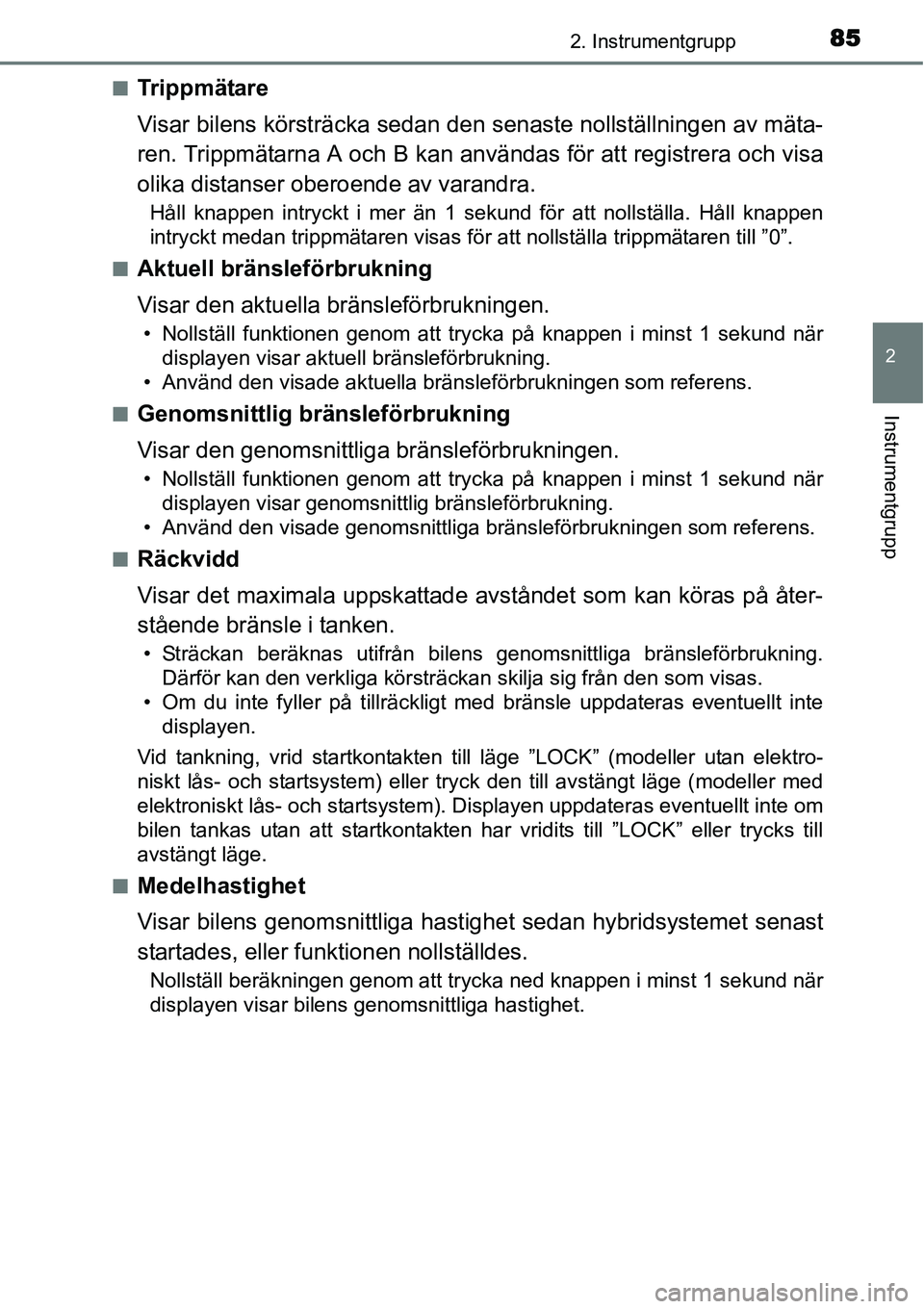

852. Instrumentgrupp
2
Instrumentgrupp
■Trippmätare
Visar bilens körsträcka sedan den senaste nollställningen av mäta-
ren. Trippmätarna A och B kan användas för att registrera och visa
olika distanser oberoende av varandra.
Håll knappen intryckt i mer än 1 sekund för att nollställa. Håll knappen
intryckt medan trippmätaren visas för att nollställa trippmätaren till ”0”.
■
Aktuell bränsleförbrukning
Visar den aktuella bränsleförbrukningen.
• Nollställ funktionen genom att trycka på knappen i minst 1 sekund när
displayen visar aktuell bränsleförbrukning.
• Använd den visade aktuella bränsleförbrukningen som referens.
■
Genomsnittlig bränsleförbrukning
Visar den genomsnittliga bränsleförbrukningen.
• Nollställ funktionen genom att trycka på knappen i minst 1 sekund när
displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
■
Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte
displayen.
Vid tankning, vrid startkontakten till läge ”LOCK” (modeller utan elektro-
niskt lås- och startsystem) eller tryck den till avstängt läge (modeller med
elektroniskt lås- och startsystem). Displayen uppdateras eventuellt inte om
bilen tankas utan att startkontakten har vridits till ”LOCK” eller trycks till
avstängt läge.
■
Medelhastighet
Visar bilens genomsnittliga hastighet sedan hybridsystemet senast
startades, eller funktionen nollställdes.
Nollställ beräkningen genom att trycka ned knappen i minst 1 sekund när
displayen visar bilens genomsnittliga hastighet.

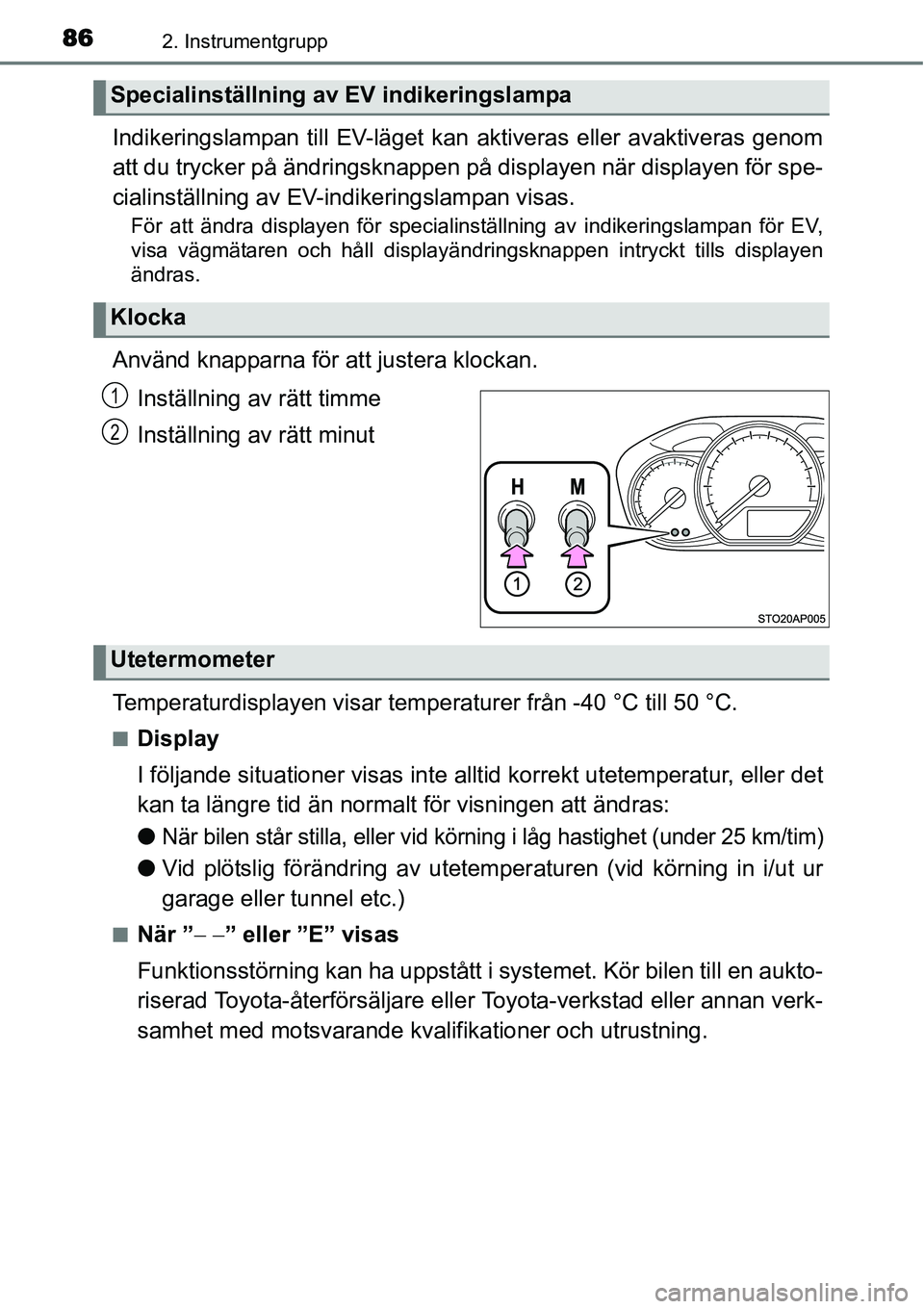

862. Instrumentgrupp
Indikeringslampan till EV-läget kan aktiveras eller avaktiveras genom
att du trycker på ändringsknappen på displayen när displayen för spe-
cialinställning av EV-indikeringslampan visas.
För att ändra displayen för specialinställning av indikeringslampan för EV,
visa vägmätaren och håll displayändringsknappen intryckt tills displayen
ändras.
Använd knapparna för att justera klockan.
Inställning av rätt timme
Inställning av rätt minut
Temperaturdisplayen visar temperaturer från -40 °C till 50 °C.
■Display
I följande situationer visas inte alltid korrekt utetemperatur, eller det
kan ta längre tid än normalt för visningen att ändras:
●
När bilen står stilla, eller vid körning i låg hastighet (under 25 km/tim)
●Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur
garage eller tunnel etc.)
■När ”− −” eller ”E” visas
Funktionsstörning kan ha uppstått i systemet. Kör bilen till en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
samhet med motsvarande kvalifikationer och utrustning.
Specialinställning av EV indikeringslampa
Klocka
1
2
Utetermometer

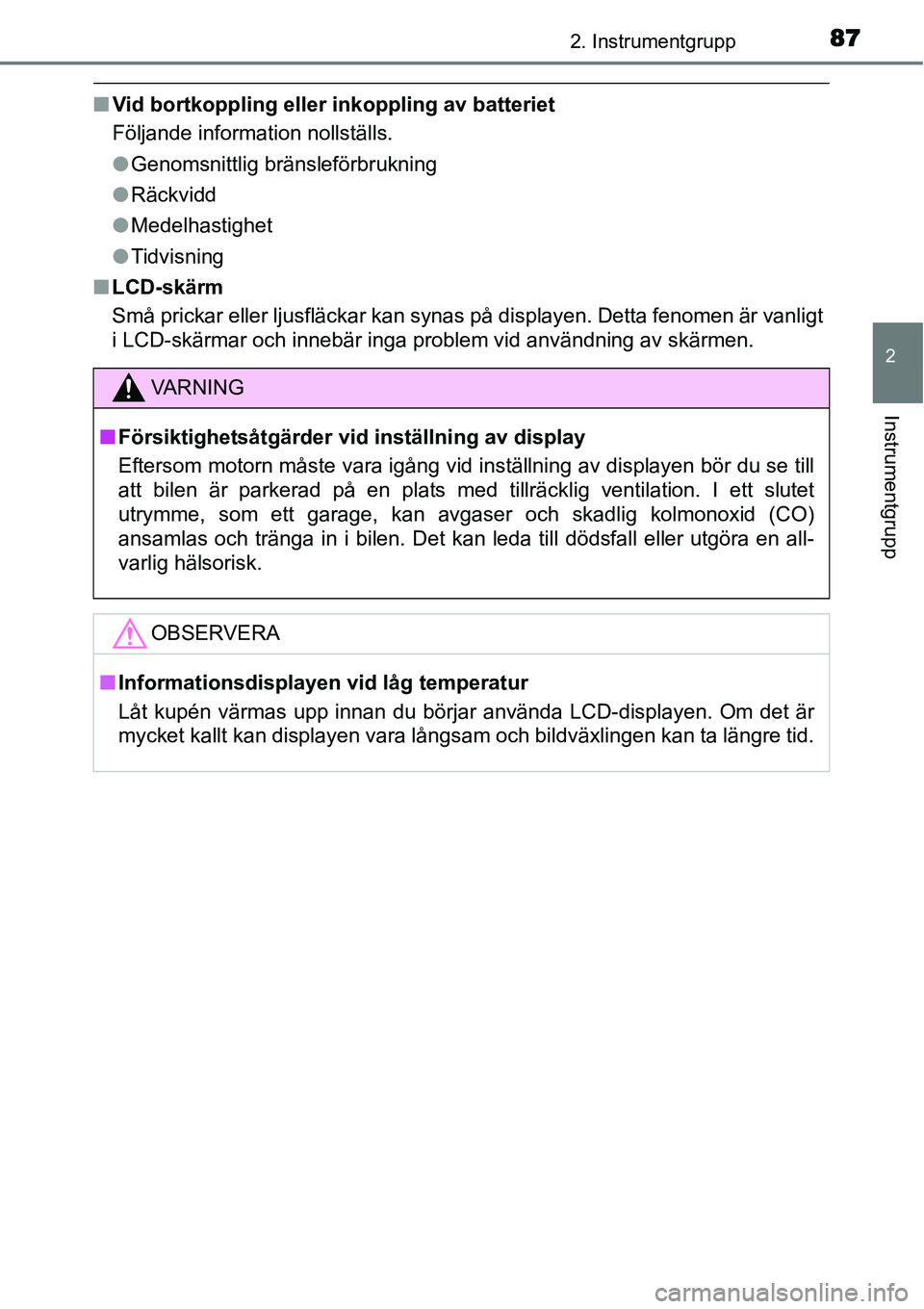

872. Instrumentgrupp
2
Instrumentgrupp
■Vid bortkoppling eller inkoppling av batteriet
Följande information nollställs.
●Genomsnittlig bränsleförbrukning
●Räckvidd
●Medelhastighet
●Tidvisning
■LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
VA R N I N G
■Försiktighetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av displayen bör du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
■Informationsdisplayen vid låg temperatur
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan displayen vara långsam och bildväxlingen kan ta längre tid.

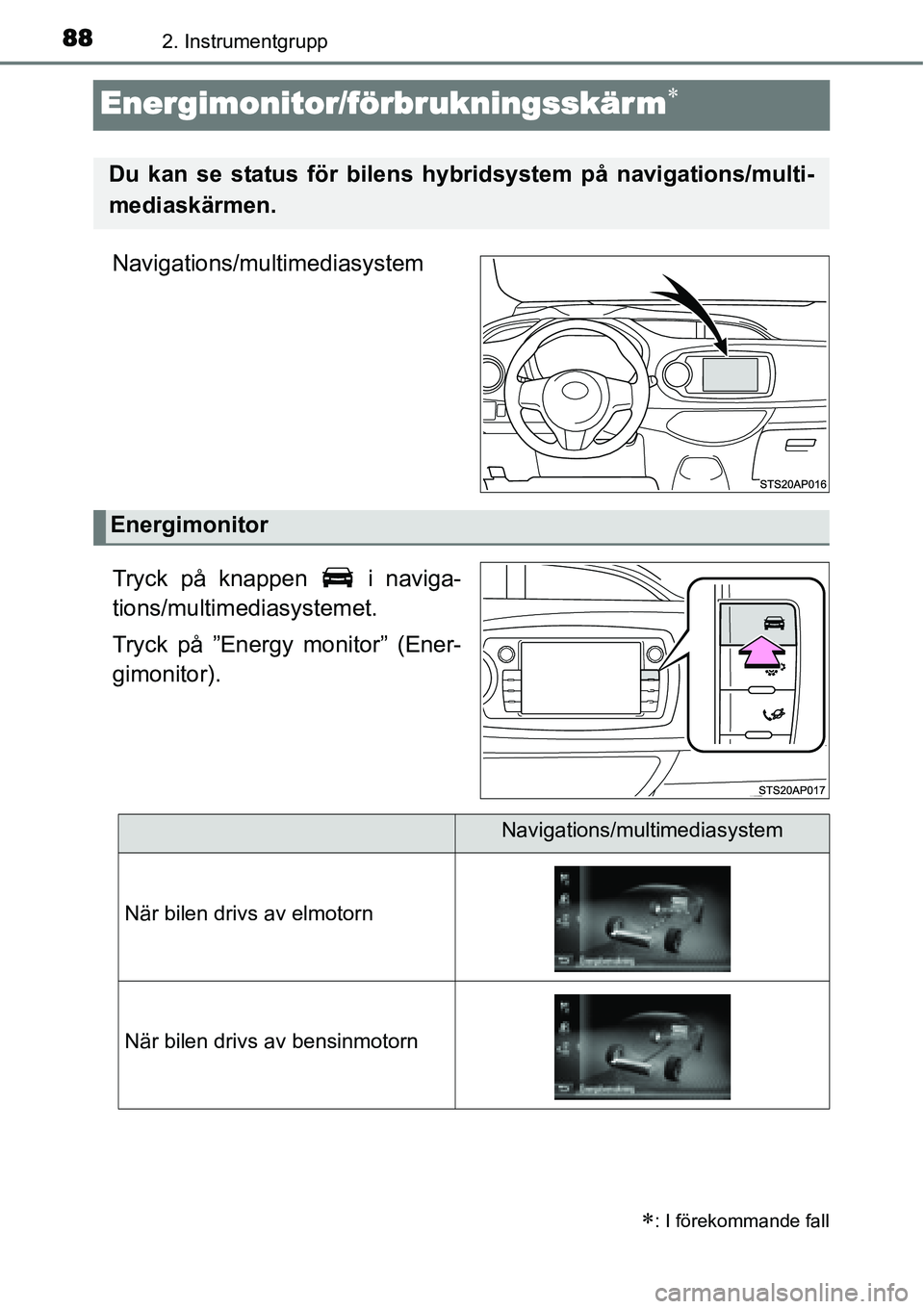

882. Instrumentgrupp
Energimonitor/förbrukningsskär m∗
Navigations/multimediasystem
Tryck på knappen i naviga-
tions/multimediasystemet.
Tryck på ”Energy monitor” (Ener-
gimonitor).
∗: I förekommande fall
Du kan se status för bilens hybridsystem på navigations/multi-
mediaskärmen.
Energimonitor
Navigations/multimediasystem
När bilen drivs av elmotorn
När bilen drivs av bensinmotorn

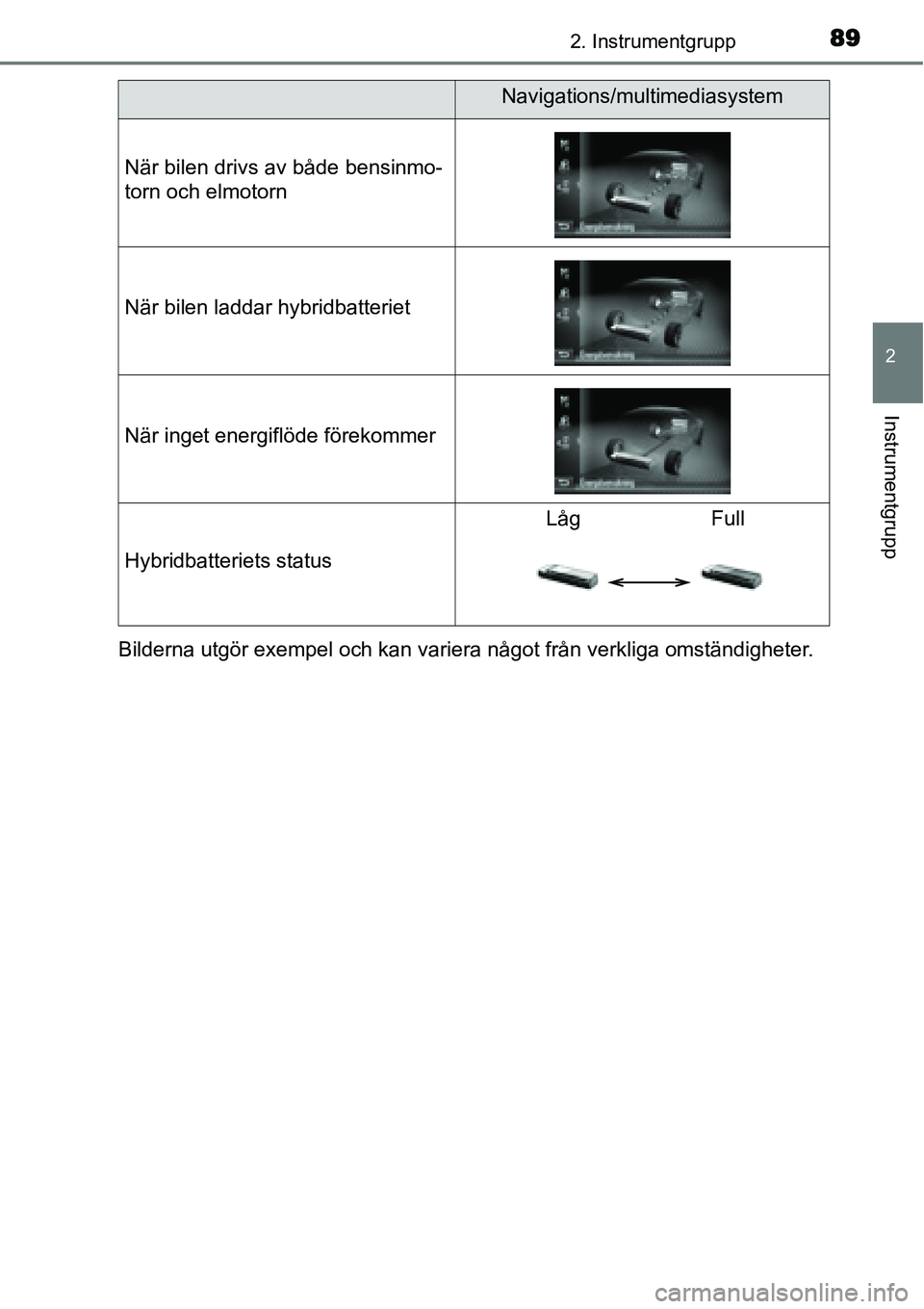

892. Instrumentgrupp
2
Instrumentgrupp
Bilderna utgör exempel och kan variera något från verkliga omständigheter.
När bilen drivs av både bensinmo-
torn och elmotorn
När bilen laddar hybridbatteriet
När inget energiflöde förekommer
Hybridbatteriets status
Låg Full

Navigations/multimediasystem

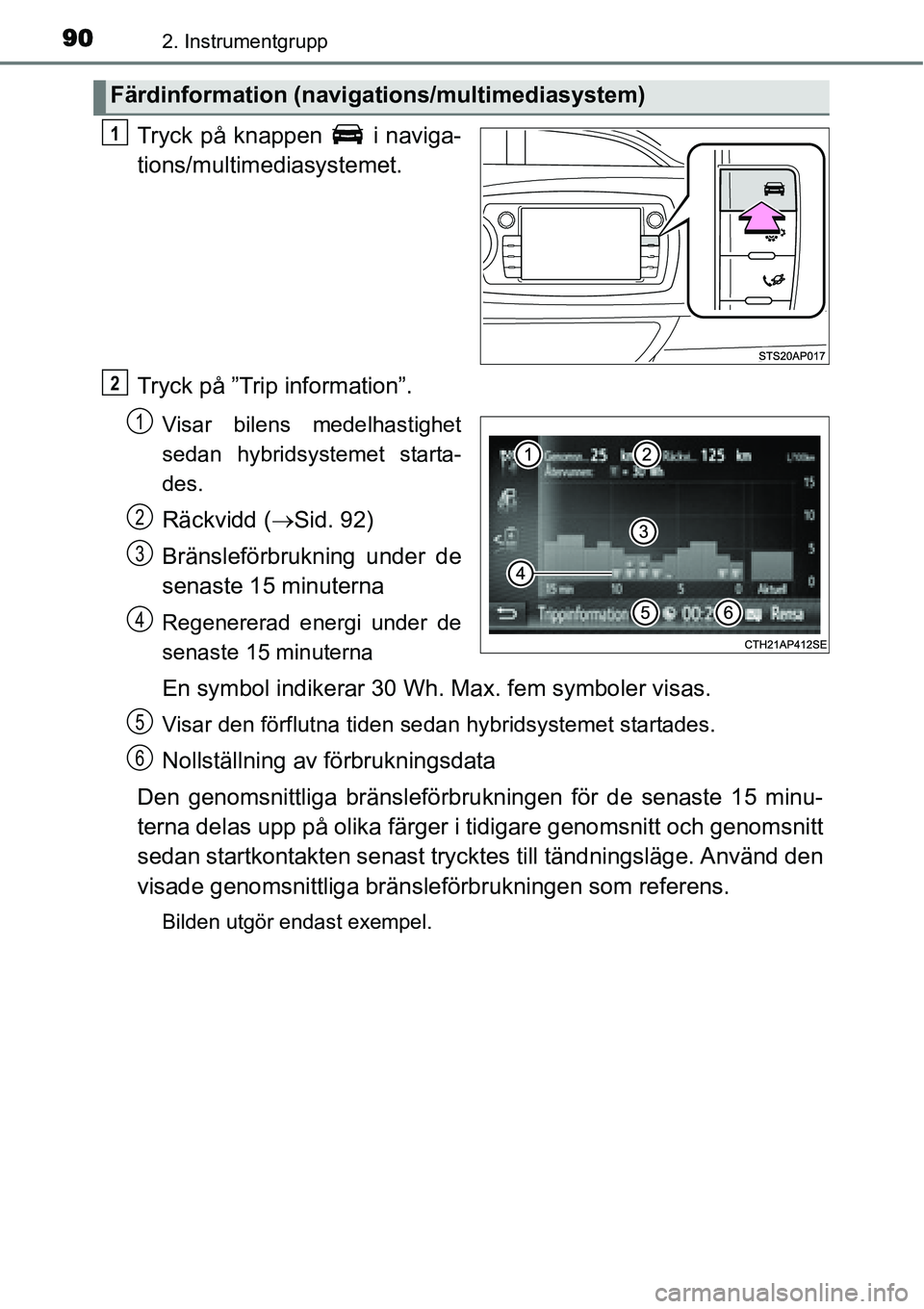

902. Instrumentgrupp
Tryck på knappen i naviga-
tions/multimediasystemet.
Tryck på ”Trip information”.
Visar bilens medelhastighet
sedan hybridsystemet starta-
des.
Räckvidd (→Sid. 92)
Bränsleförbrukning under de
senaste 15 minuterna
Regenererad energi under de
senaste 15 minuterna
En symbol indikerar 30 Wh. Max. fem symboler visas.
Visar den förflutna tiden sedan hybridsystemet startades.
Nollställning av förbrukningsdata
Den genomsnittliga bränsleförbrukningen för de senaste 15 minu-
terna delas upp på olika färger i tidigare genomsnitt och genomsnitt
sedan startkontakten senast trycktes till tändningsläge. Använd den
visade genomsnittliga bränsleförbrukningen som referens.
Bilden utgör endast exempel.
Färdinformation (navigations/multimediasystem)
1
2
1
2
3
4
5
6
