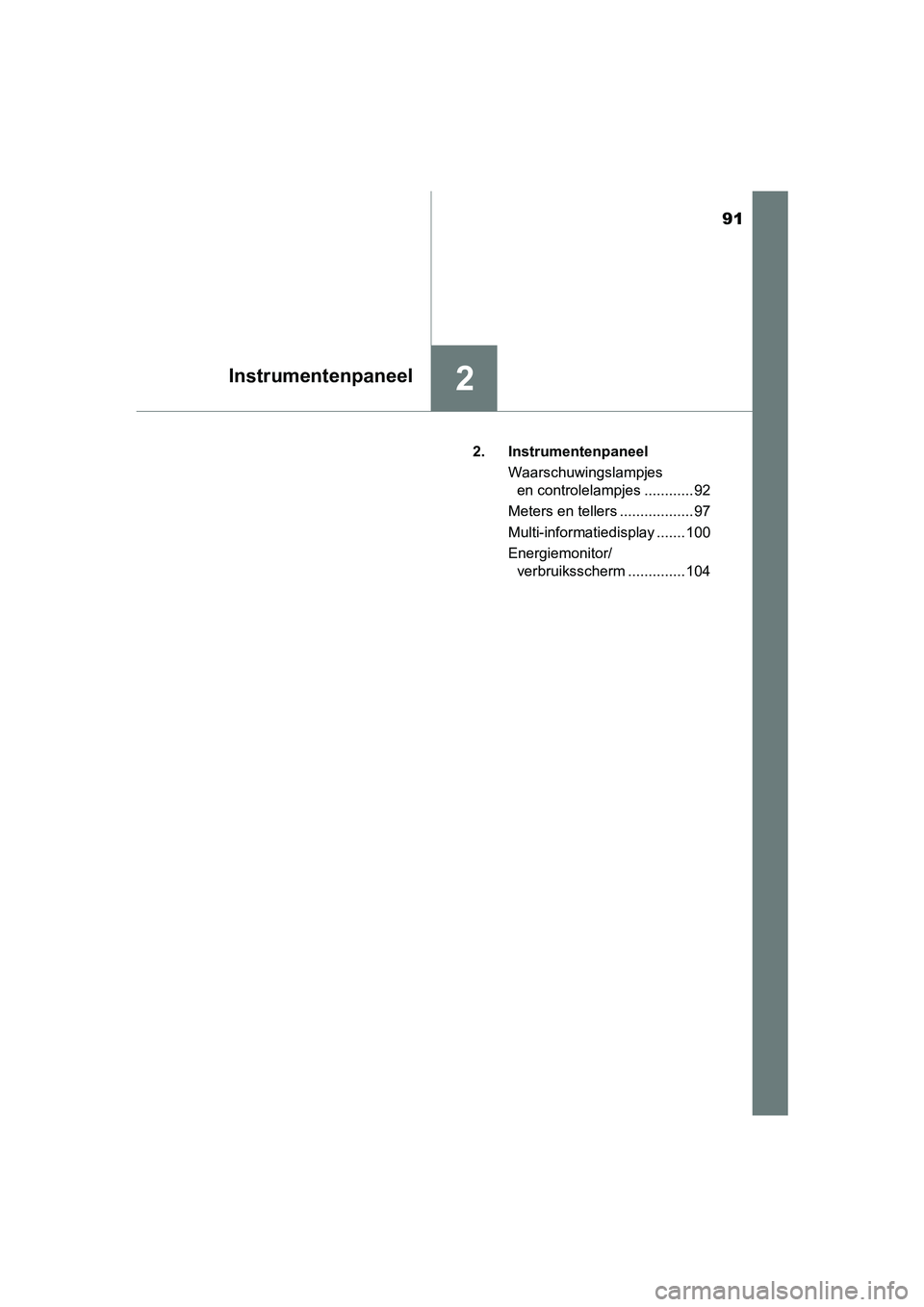

2Instrumentenpaneel
YARIS_HV_EE_OM52F30E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 92
Meters en tellers .................. 97
Multi-informatiedisplay ....... 100
Energiemonitor/ verbruiksscherm .............. 104
YARIS_HV_OM_OM52F30E.book Page 91 Friday, March 27, 2015 11:49 AM

922. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

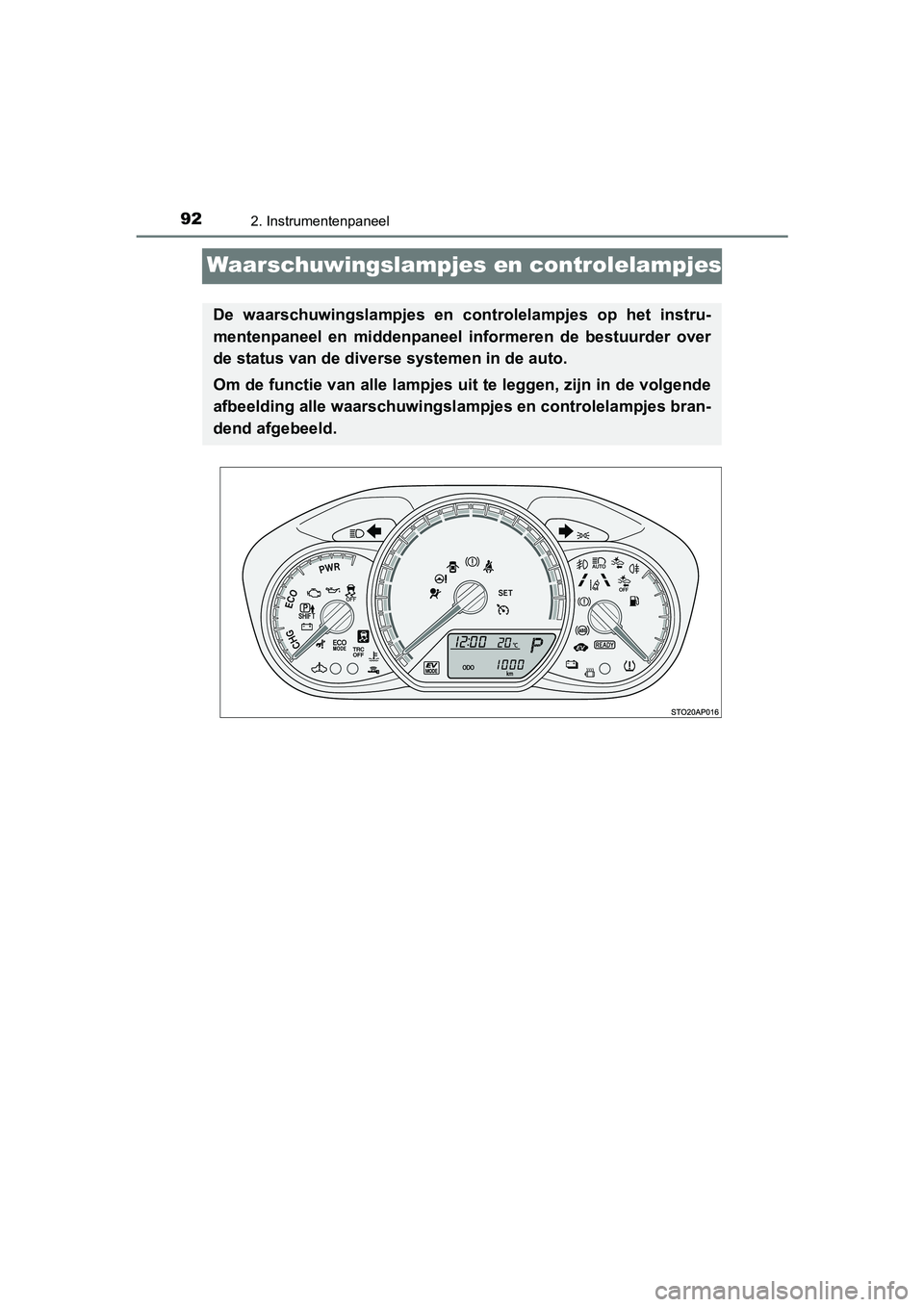

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS_HV_OM_OM52F30E.book Page 92 Friday, March 27, 2015 11:49 AM

932. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_EE_OM52F30E

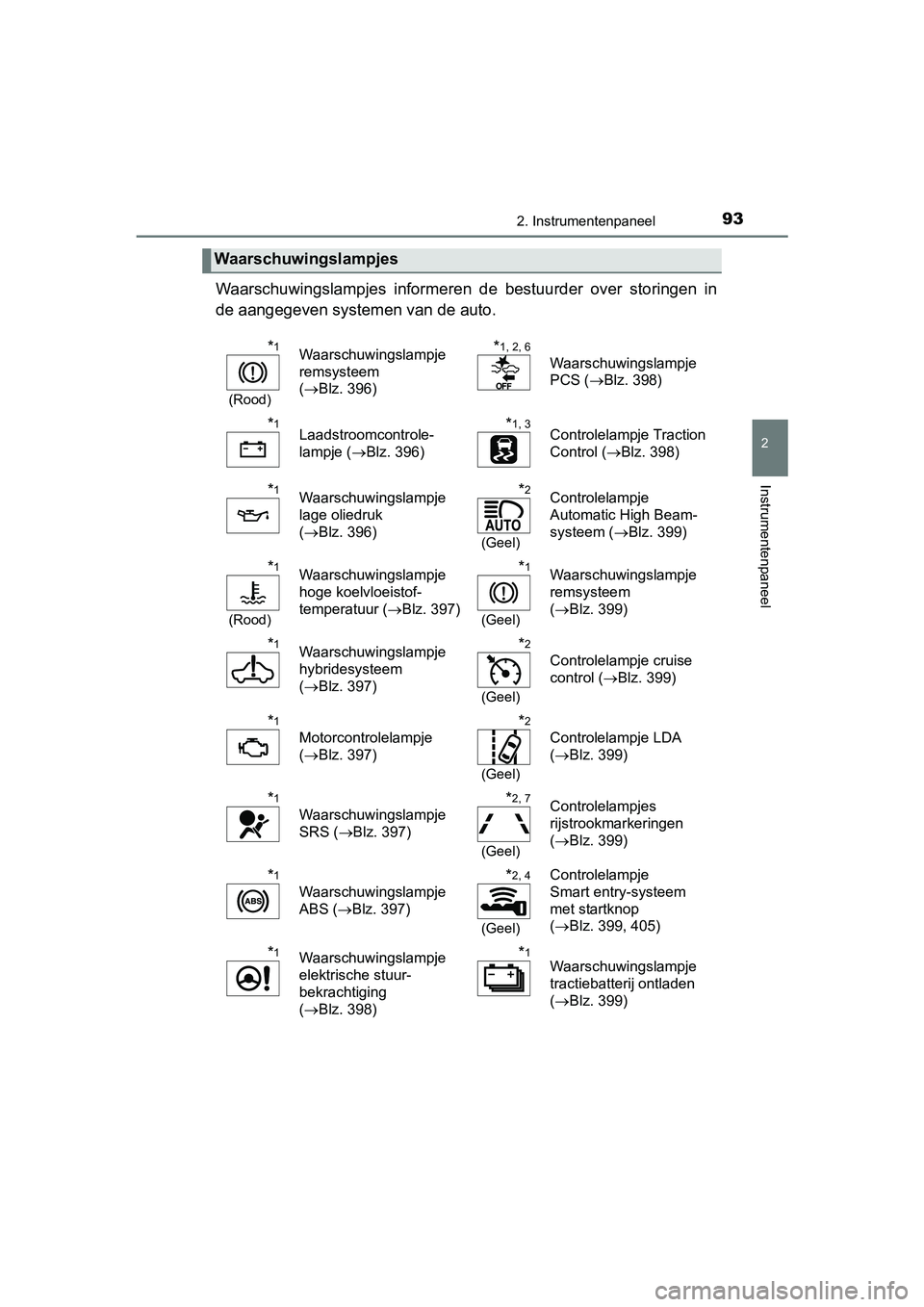

Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(Blz. 396)*1, 2, 6
Waarschuwingslampje
PCS ( Blz. 398)
*1Laadstroomcontrole-
lampje ( Blz. 396)*1, 3Controlelampje Traction
Control ( Blz. 398)
*1Waarschuwingslampje
lage oliedruk
(Blz. 396)*2
(Geel)
Controlelampje
Automatic High Beam-
systeem ( Blz. 399)
*1
(Rood)
Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( Blz. 397)*1
(Geel)
Waarschuwingslampje
remsysteem
(Blz. 399)
*1Waarschuwingslampje
hybridesysteem
(Blz. 397)*2
(Geel)
Controlelampje cruise
control ( Blz. 399)
*1
Motorcontrolelampje
(Blz. 397)
*2
(Geel)
Controlelampje LDA
(Blz. 399)
*1
Waarschuwingslampje
SRS ( Blz. 397)
*2, 7
(Geel)
Controlelampjes
rijstrookmarkeringen
(Blz. 399)
*1
Waarschuwingslampje
ABS ( Blz. 397)
*2, 4
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 399, 405)
*1Waarschuwingslampje
elektrische stuur-
bekrachtiging
(Blz. 398)*1Waarschuwingslampje
tractiebatterij ontladen
(Blz. 399)
YARIS_HV_OM_OM52F30E.book Page 93 Friday, March 27, 2015 11:49 AM

942. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

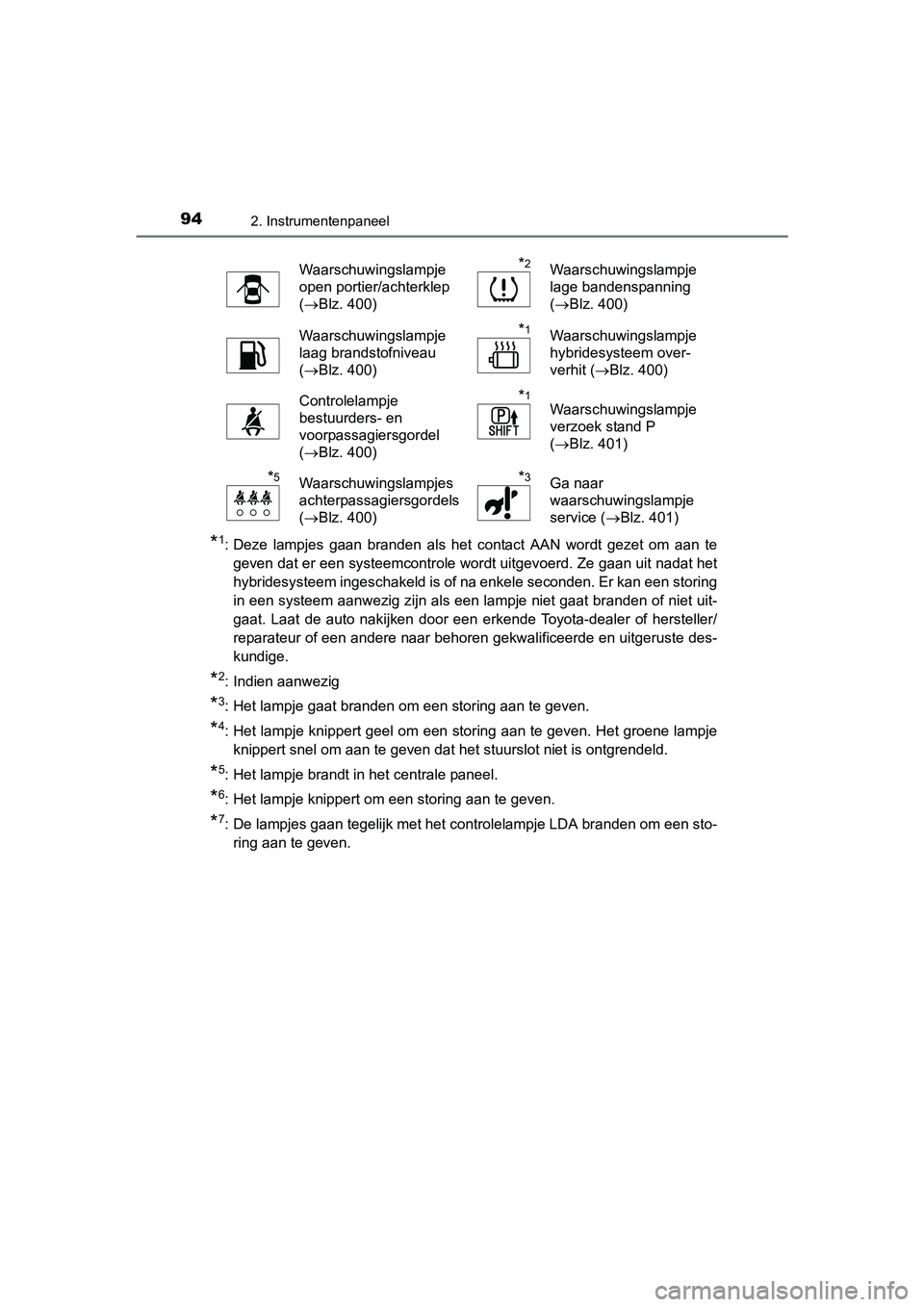

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert geel om een storing aan te geven. Het groene lampjeknippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*5: Het lampje brandt in het centrale paneel.
*6: Het lampje knippert om een storing aan te geven.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-ring aan te geven.
Waarschuwingslampje
open portier/achterklep
(Blz. 400)*2Waarschuwingslampje
lage bandenspanning
(Blz. 400)
Waarschuwingslampje
laag brandstofniveau
(Blz. 400)*1Waarschuwingslampje
hybridesysteem over-
verhit ( Blz. 400)
Controlelampje
bestuurders- en
voorpassagiersgordel
(Blz. 400)*1Waarschuwingslampje
verzoek stand P
(Blz. 401)
*5Waarschuwingslampjes
achterpassagiersgordels
(Blz. 400)*3Ga naar
waarschuwingslampje
service ( Blz. 401)
YARIS_HV_OM_OM52F30E.book Page 94 Friday, March 27, 2015 11:49 AM

952. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_EE_OM52F30E

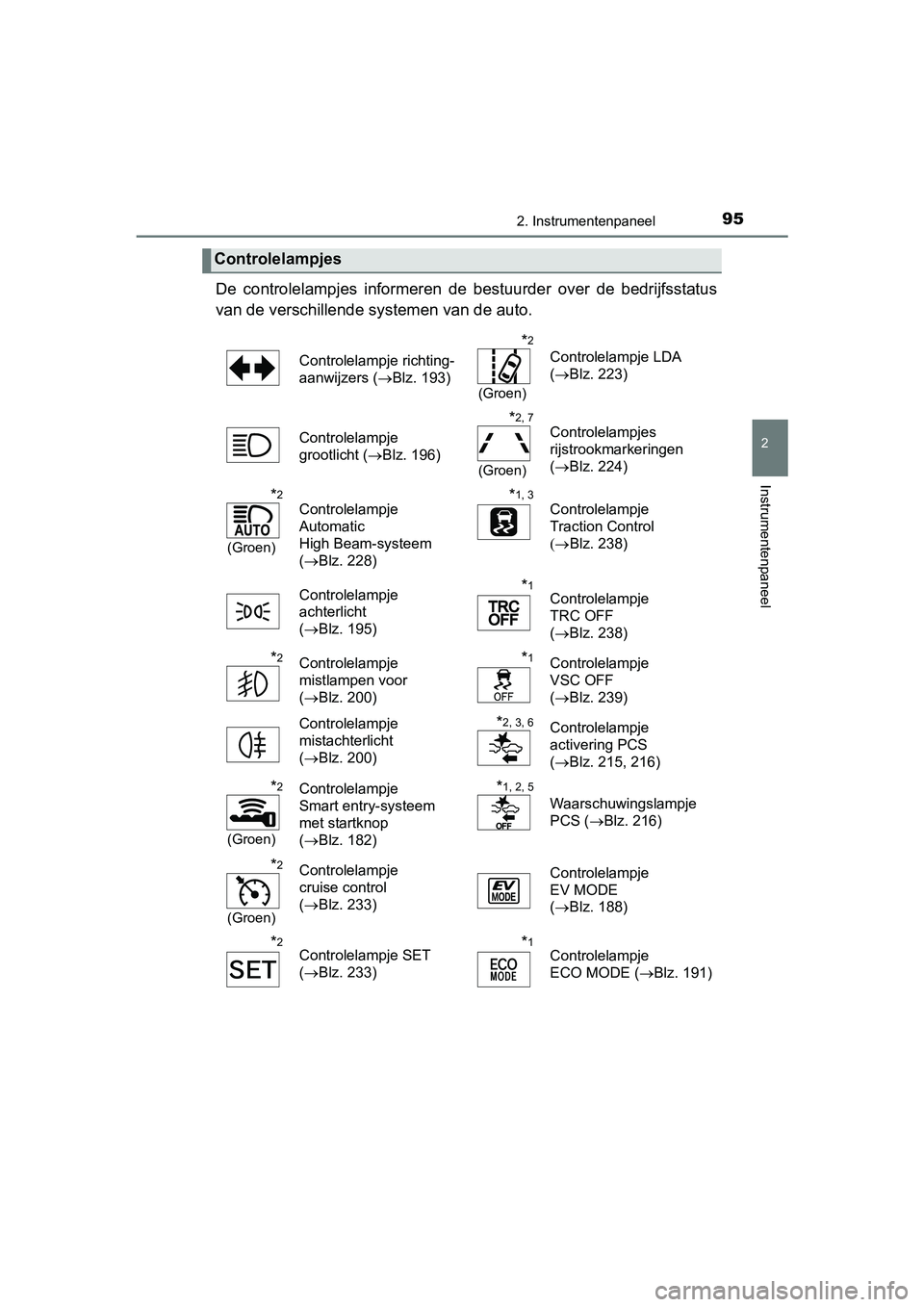

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 193)
*2
(Groen)
Controlelampje LDA
(Blz. 223)
Controlelampje
grootlicht ( Blz. 196)
*2, 7
(Groen)
Controlelampjes
rijstrookmarkeringen
(Blz. 224)
*2
(Groen)
Controlelampje
Automatic
High Beam-systeem
(Blz. 228)*1, 3
Controlelampje
Traction Control
 Blz. 238)
Controlelampje
achterlicht
( Blz. 195)
*1Controlelampje
TRC OFF
(Blz. 238)
*2Controlelampje
mistlampen voor
(Blz. 200)*1Controlelampje
VSC OFF
(Blz. 239)
Controlelampje
mistachterlicht
( Blz. 200)
*2, 3, 6Controlelampje
activering PCS
(Blz. 215, 216)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 182)*1, 2, 5
Waarschuwingslampje
PCS ( Blz. 216)
*2
(Groen)
Controlelampje
cruise control
(Blz. 233) Controlelampje
EV MODE
(
Blz. 188)
*2Controlelampje SET
(Blz. 233)*1Controlelampje
ECO MODE ( Blz. 191)
YARIS_HV_OM_OM52F30E.book Page 95 Friday, March 27, 2015 11:49 AM

962. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

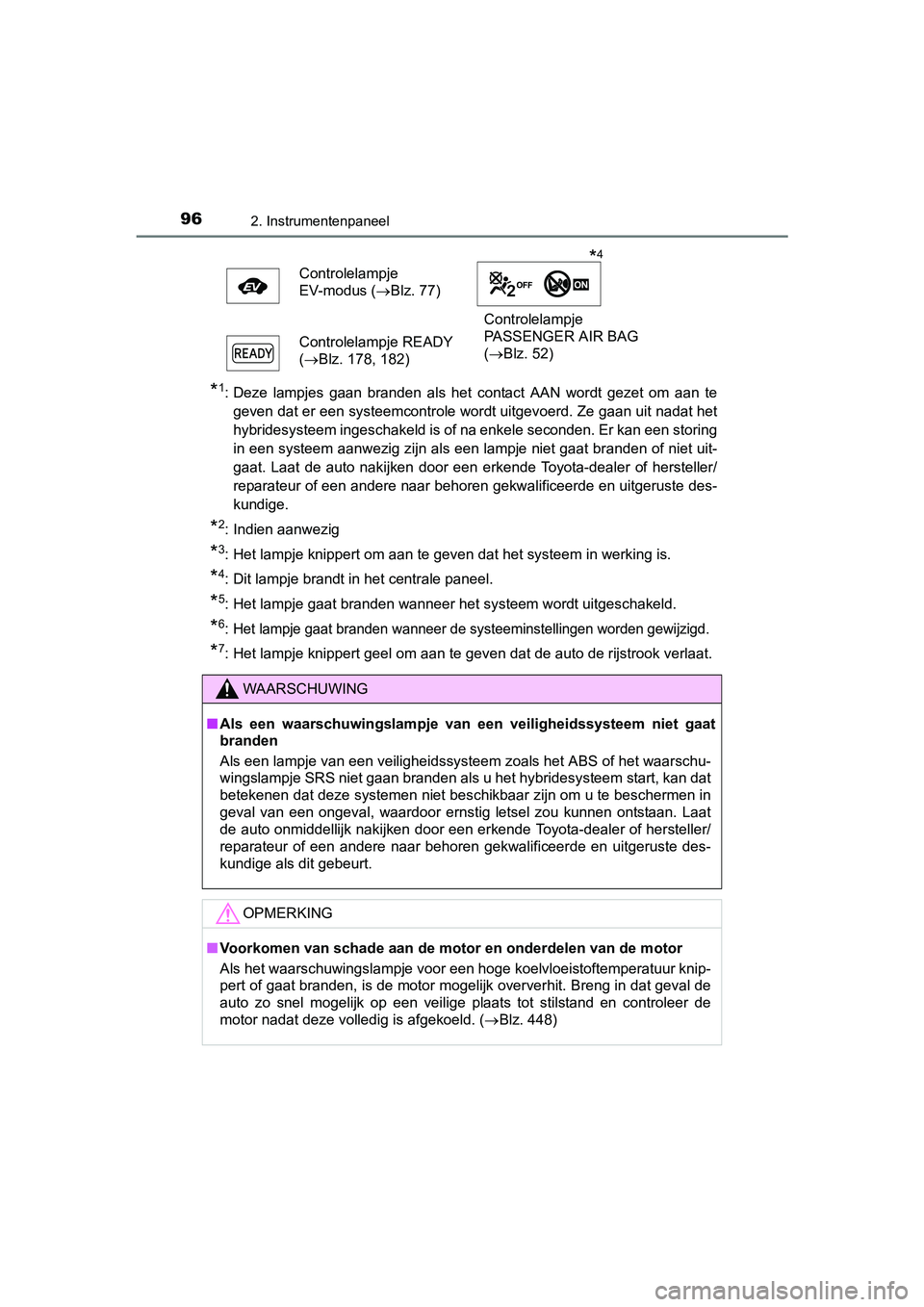

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden of niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*6:Het lampje gaat branden wanneer de systeeminstellingen worden gewijzigd.
*7: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat. Controlelampje
EV-modus (
Blz. 77)
Controlelampje
PASSENGER AIR BAG
(Blz. 52)
Controlelampje READY
(
Blz. 178, 182)
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te beschermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( Blz. 448)
*4
YARIS_HV_OM_OM52F30E.book Page 96 Friday, March 27, 2015 11:49 AM

97
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_EE_OM52F30E

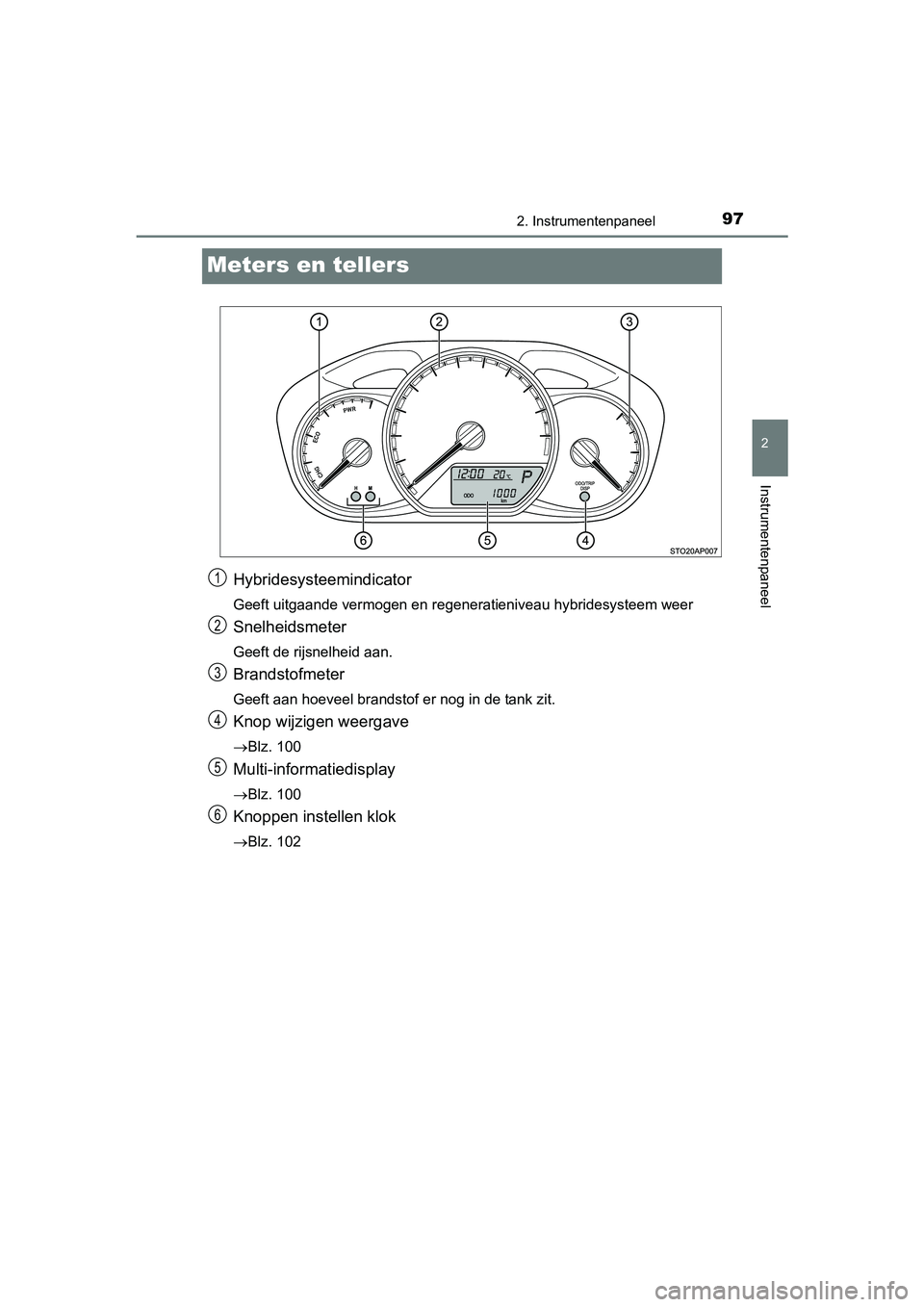

Meters en tellers
Hybridesysteemindicator
Geeft uitgaande vermogen en regeneratieniveau hybridesysteem weer
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank zit.
Knop wijzigen weergave
Blz. 100
Multi-informatiedisplay
Blz. 100
Knoppen instellen klok
Blz. 102
1
2
3
4
5
6
YARIS_HV_OM_OM52F30E.book Page 97 Friday, March 27, 2015 11:49 AM

982. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

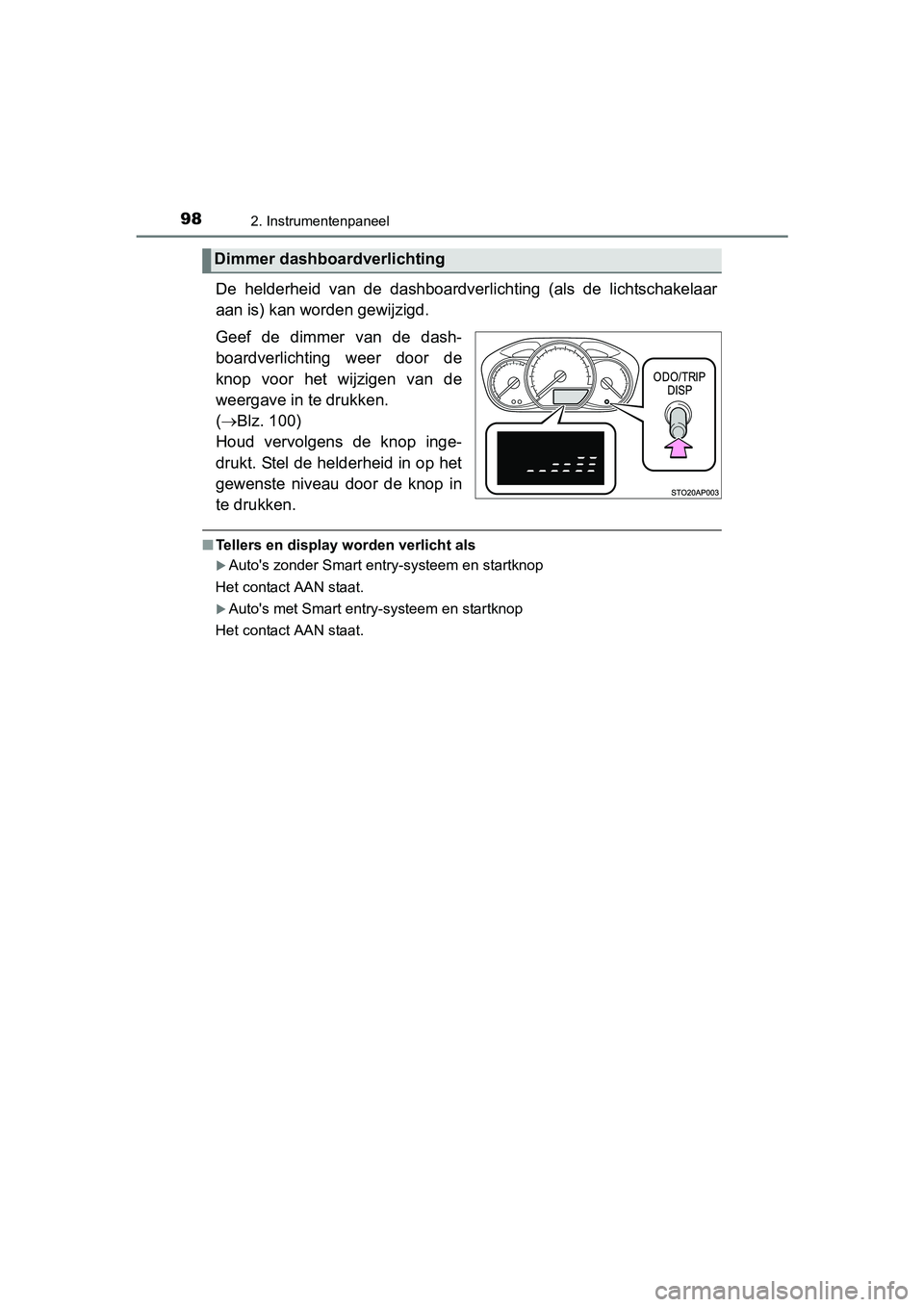

De helderheid van de dashboardverlichting (als de lichtschakelaar
aan is) kan worden gewijzigd.
Geef de dimmer van de dash-
boardverlichting weer door de
knop voor het wijzigen van de
weergave in te drukken.
(  Blz. 100)
Houd vervolgens de knop inge-
drukt. Stel de helderheid in op het
gewenste niveau door de knop in
te drukken.
■ Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
Dimmer dashboardverlichting
YARIS_HV_OM_OM52F30E.book Page 98 Friday, March 27, 2015 11:49 AM

992. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_EE_OM52F30E■
Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld.
Power-gebied
Geeft aan dat het gebruikte vermogen
de bovenlimiet voor milieubewust rijden
overschrijdt.
Eco-gebied
Geeft aan dat er milieubewust wordt
gereden.
Hybrid Eco-gebied
Geeft aan dat er zodanig wordt gere-
den, dat de auto vaak alleen elektrisch
wordt aangedreven. (Wanneer de auto
licht belast wordt, zoals bij langzaam rij-
den, betekent binnen het Hybrid Eco-
gebied blijven dat er milieubewust wordt
gereden.)
Laadgebied
Laat het regeneratieve opladen zien.
1
2
3
4
YARIS_HV_OM_OM52F30E.book Page 99 Friday, March 27, 2015 11:49 AM

1002. Instrumentenpaneel
YARIS_HV_EE_OM52F30E

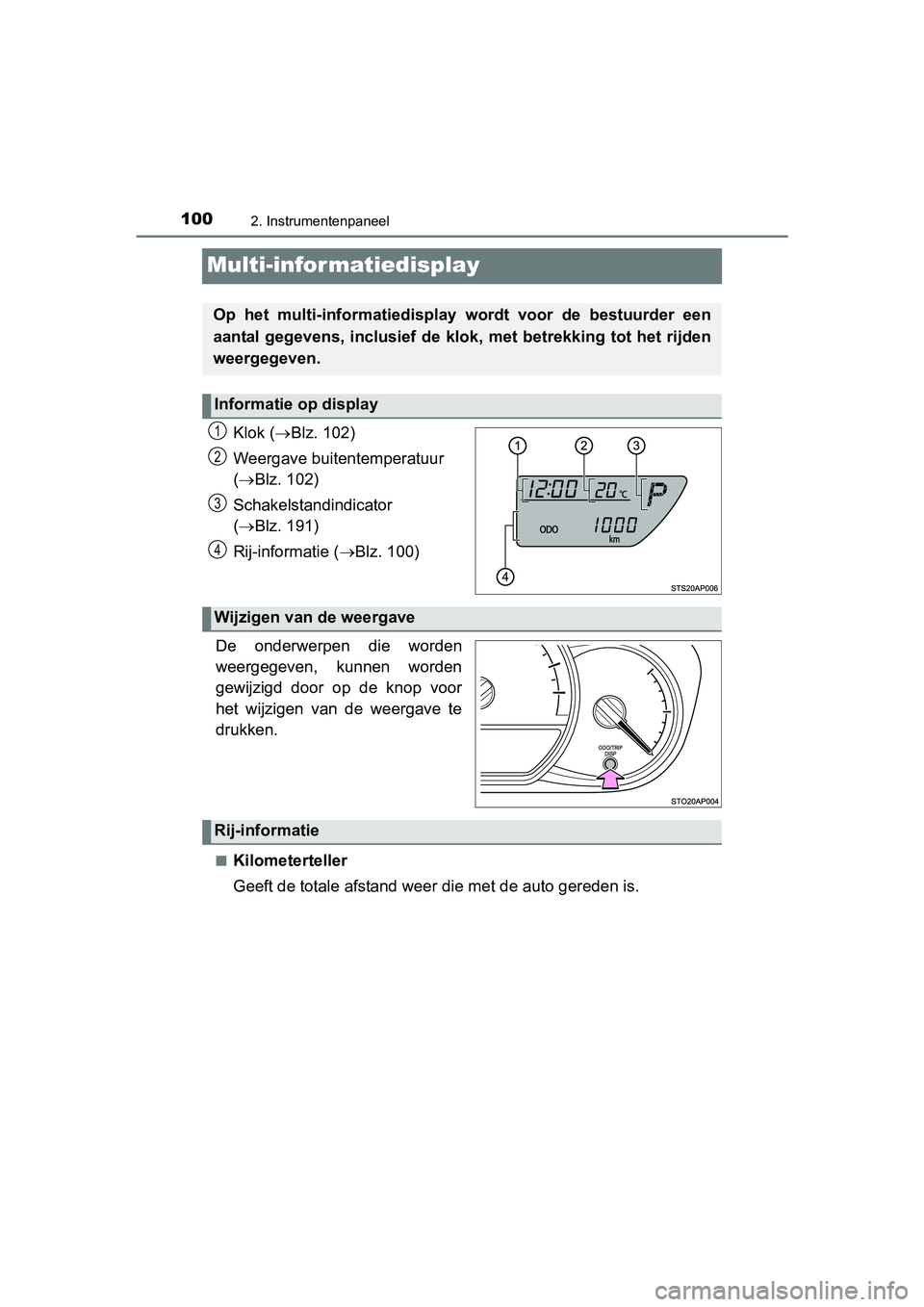

Multi-infor matiedisplay
Klok (Blz. 102)
Weergave buitentemperatuur
(  Blz. 102)
Schakelstandindicator
(  Blz. 191)
Rij-informatie ( Blz. 100)
.
De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de knop voor
het wijzigen van de weergave te
drukken.
■Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
Op het multi-informatiedisplay wordt voor de bestuurder een
aantal gegevens, inclusief de klok, met betrekking tot het rijden
weergegeven.
Informatie op display
1
2
3
4
Wijzigen van de weergave
Rij-informatie
YARIS_HV_OM_OM52F30E.book Page 100 Friday, March 27, 2015 11:49 AM
