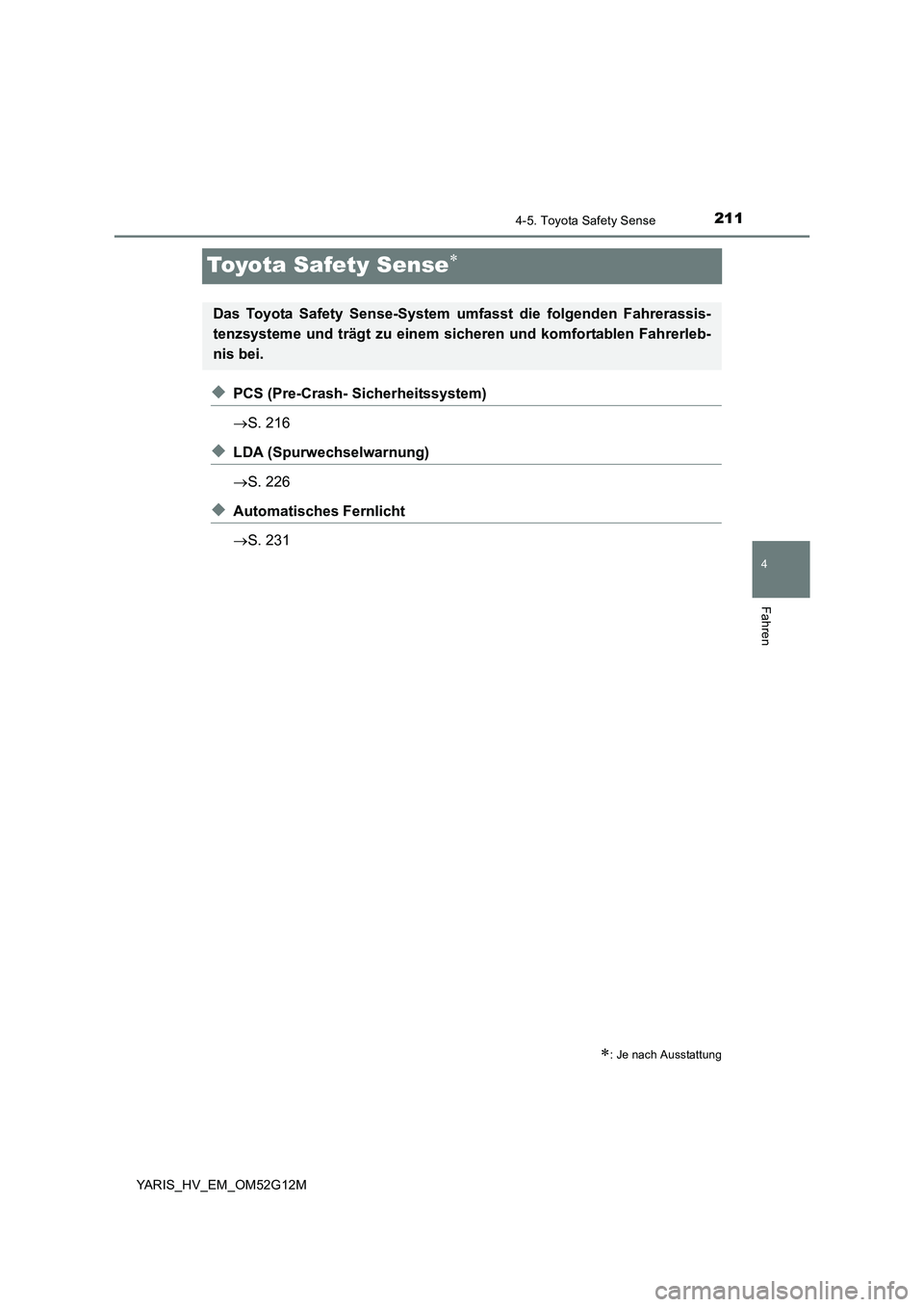

TOYOTA YARIS HYBRID 2016 Betriebsanleitungen (in German)

211
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_EM_OM52G12M
Toyota Safety Sense
◆PCS (Pre-Crash- Sicherheitssystem)
 S. 216
◆LDA (Spurwechselwarnung)
 S. 226
◆Automatisches Fernlicht
 S. 231
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sicheren und komfortablen Fahrerleb-
nis bei.

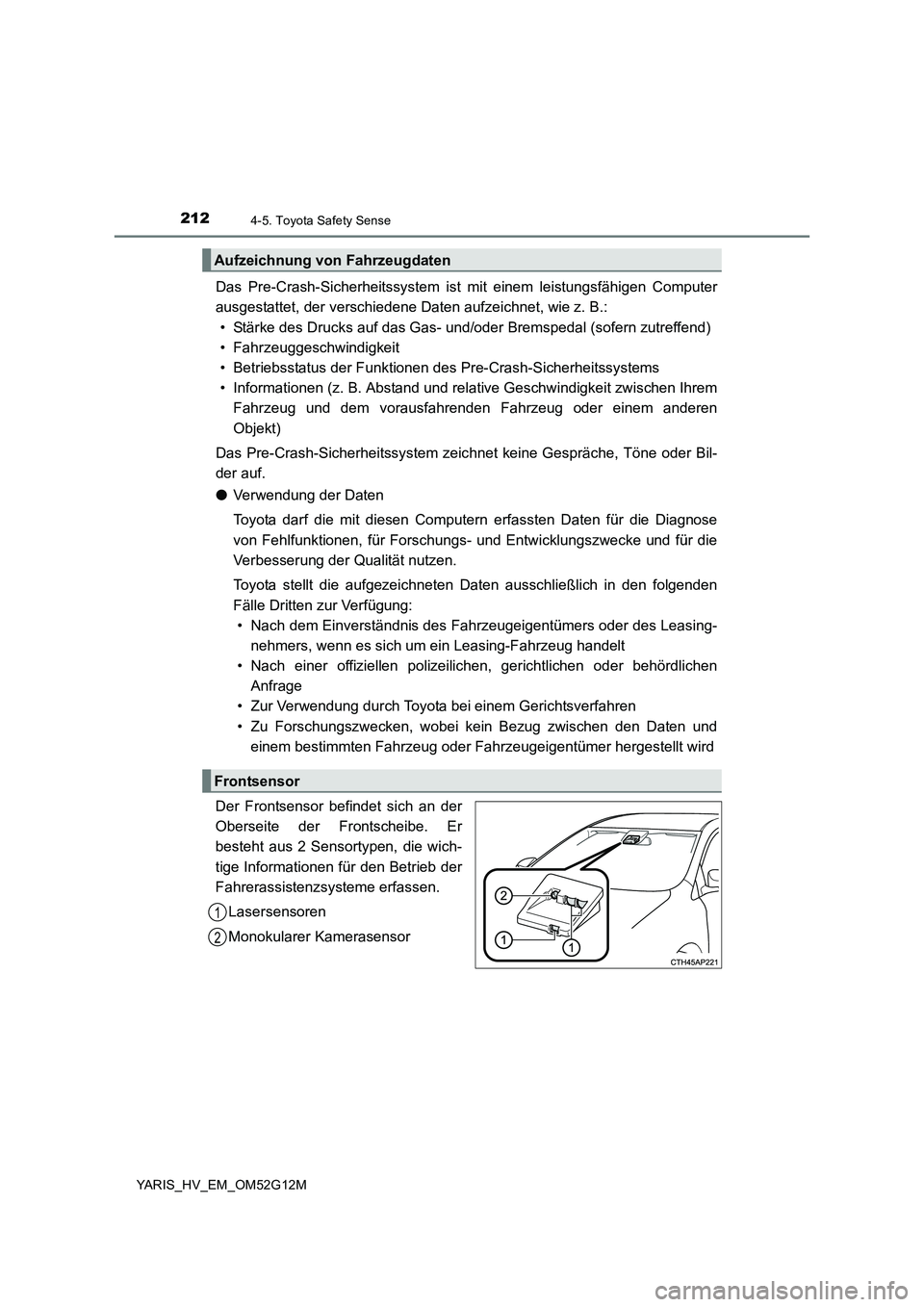

2124-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Stärke des Drucks auf das Gas- und/oder Bremspedal (sofern zutreffend)
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
Das Pre-Crash-Sicherheitssystem zeic hnet keine Gespräche, Töne oder Bil-
der auf.
● Verwendung der Daten
Toyota darf die mit diesen Computer n erfassten Daten für die Diagnose
von Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die
Verbesserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fälle Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahr zeugeigentümer hergestellt wird
Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Aufzeichnung von Fahrzeugdaten
Frontsensor
1
2

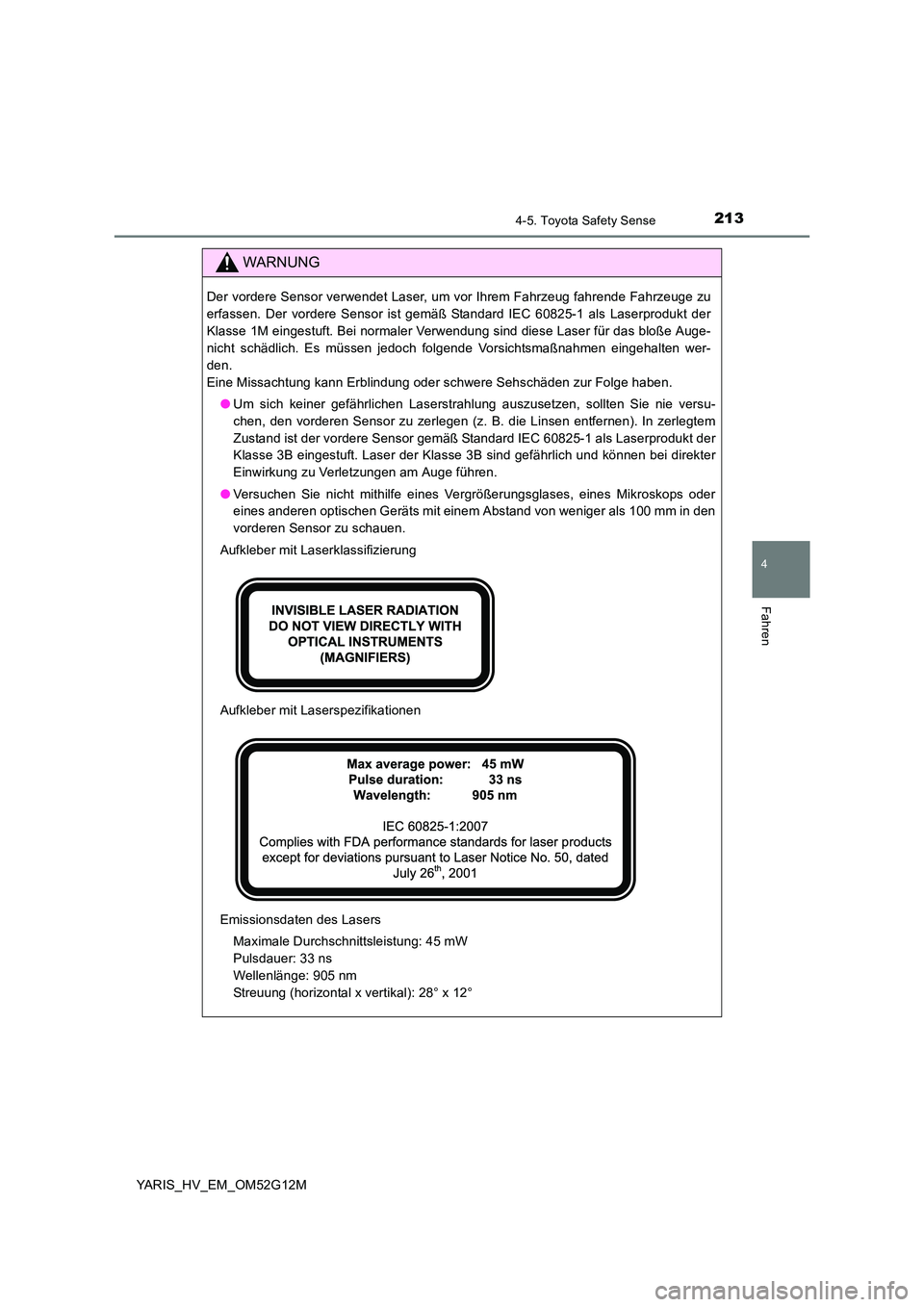

2134-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
WARNUNG
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge zu
erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße Auge-
nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten wer-
den.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
● Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
● Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des Lasers
Maximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°

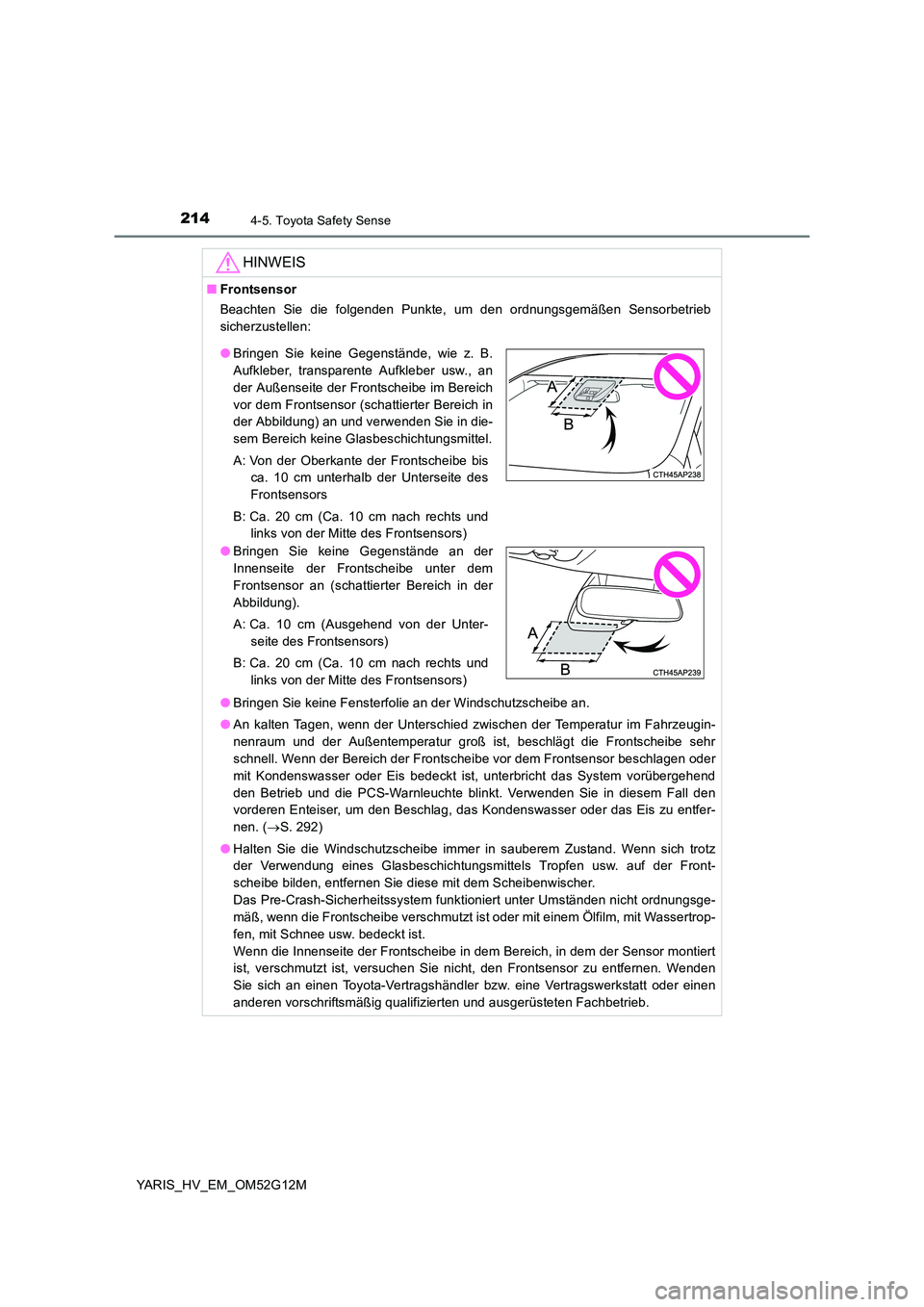

2144-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
HINWEIS
■Frontsensor
Beachten Sie die folgenden Punkte, um den ordnungsgemäßen Sensorbetrieb
sicherzustellen:
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● An kalten Tagen, wenn der Unterschied zwischen der Temperatur im Fahrzeugin-
nenraum und der Außentemperatur groß ist, beschlägt die Frontscheibe sehr
schnell. Wenn der Bereich der Frontscheibe vor dem Frontsensor beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, unterbricht das System vorübergehend
den Betrieb und die PCS-Warnleuchte blinkt. Verwenden Sie in diesem Fall den
vorderen Enteiser, um den Beschlag, das Kondenswasser oder das Eis zu entfer-
nen. ( S. 292)
● Halten Sie die Windschutzscheibe immer in sauberem Zustand. Wenn sich trotz
der Verwendung eines Glasbeschichtungsmittels Tropfen usw. auf der Front-
scheibe bilden, entfernen Sie diese mit dem Scheibenwischer.
Das Pre-Crash-Sicherheitssystem funktioniert unter Umständen nicht ordnungsge-
mäß, wenn die Frontscheibe verschmutzt ist oder mit einem Ölfilm, mit Wassertrop-
fen, mit Schnee usw. bedeckt ist.
Wenn die Innenseite der Frontscheibe in dem Bereich, in dem der Sensor montiert
ist, verschmutzt ist, versuchen Sie nicht, den Frontsensor zu entfernen. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
der Außenseite der Frontscheibe im Bereich
vor dem Frontsensor (schattierter Bereich in
der Abbildung) an und verwenden Sie in die-
sem Bereich keine Glasbeschichtungsmittel.
A: Von der Oberkante der Frontscheibe bis
ca. 10 cm unterhalb der Unterseite des
Frontsensors
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)
● Bringen Sie keine Gegenstände an der
Innenseite der Frontscheibe unter dem
Frontsensor an (schattierter Bereich in der
Abbildung).
A: Ca. 10 cm (Ausgehend von der Unter-
seite des Frontsensors)
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)

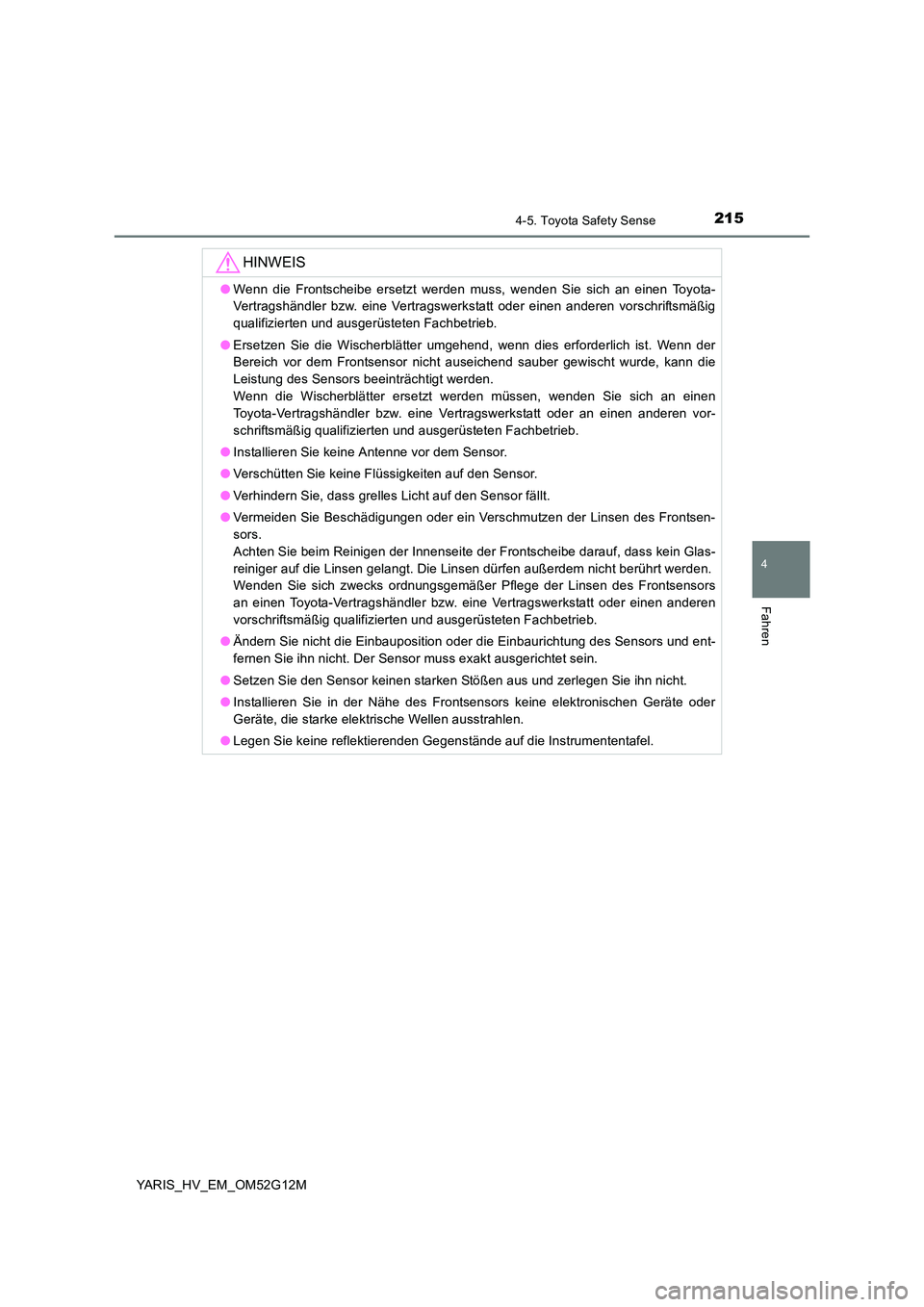

2154-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
HINWEIS
●Wenn die Frontscheibe ersetzt werden muss, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Ersetzen Sie die Wischerblätter umgehend, wenn dies erforderlich ist. Wenn der
Bereich vor dem Frontsensor nicht auseichend sauber gewischt wurde, kann die
Leistung des Sensors beeinträchtigt werden.
Wenn die Wischerblätter ersetzt werden müssen, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Verschütten Sie keine Flüssigkeiten auf den Sensor.
● Verhindern Sie, dass grelles Licht auf den Sensor fällt.
● Vermeiden Sie Beschädigungen oder ein Verschmutzen der Linsen des Frontsen-
sors.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linsen gelangt. Die Linsen dürfen außerdem nicht berührt werden.
Wenden Sie sich zwecks ordnungsgemäßer Pflege der Linsen des Frontsensors
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Ändern Sie nicht die Einbauposition oder die Einbaurichtung des Sensors und ent-
fernen Sie ihn nicht. Der Sensor muss exakt ausgerichtet sein.
● Setzen Sie den Sensor keinen starken Stößen aus und zerlegen Sie ihn nicht.
● Installieren Sie in der Nähe des Frontsensors keine elektronischen Geräte oder
Geräte, die starke elektrische Wellen ausstrahlen.
● Legen Sie keine reflektierenden Gegenstände auf die Instrumententafel.

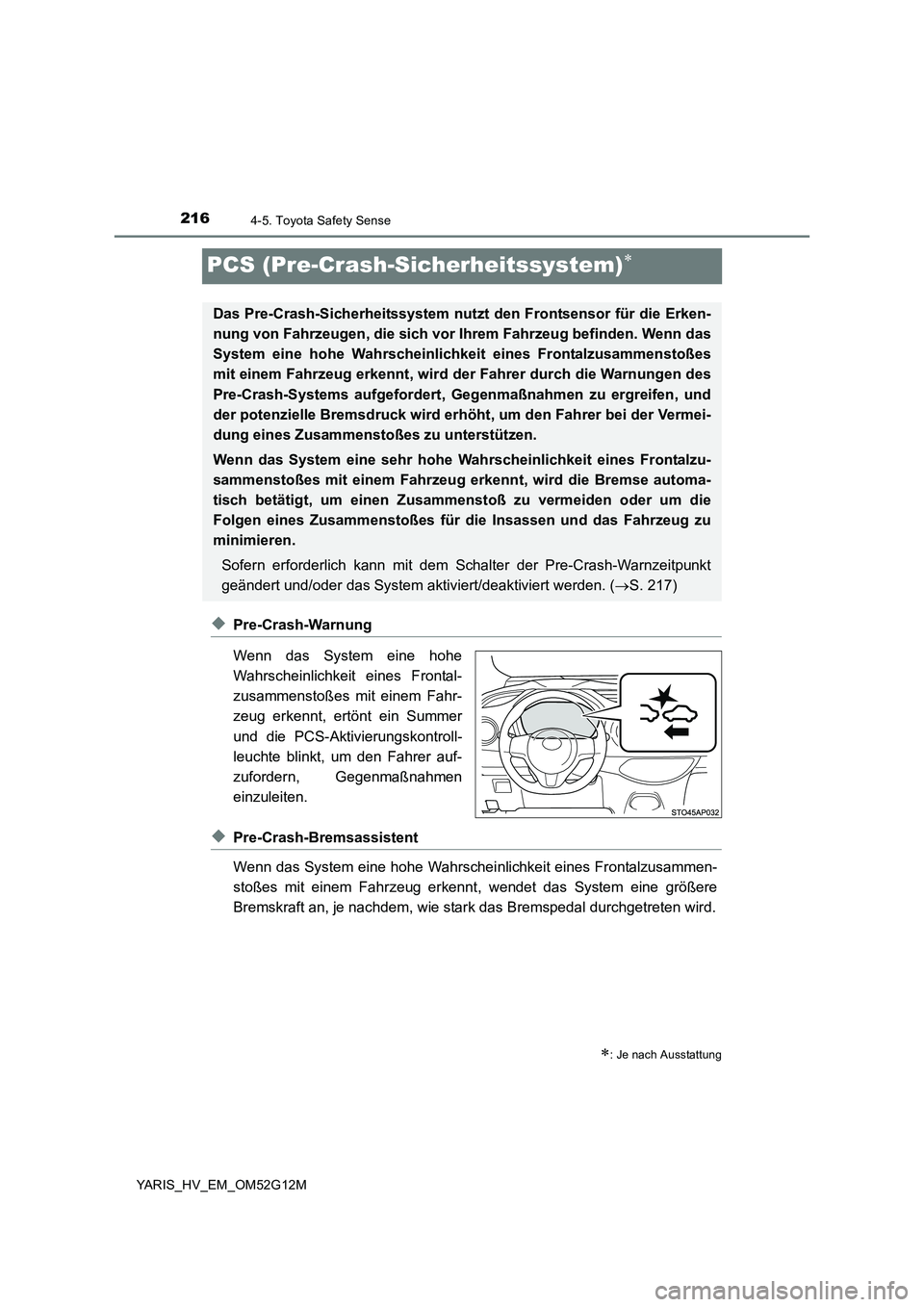

2164-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
PCS (Pre-Crash-Sicherheitssystem)
◆Pre-Crash-Warnung
Wenn das System eine hohe
Wahrscheinlichkeit eines Frontal-
zusammenstoßes mit einem Fahr-
zeug erkennt, ertönt ein Summer
und die PCS-Aktivierungskontroll-
leuchte blinkt, um den Fahrer auf-
zufordern, Gegenmaßnahmen
einzuleiten.
◆Pre-Crash-Bremsassistent
Wenn das System eine hohe Wahrschei nlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt , wendet das System eine größere
Bremskraft an, je nachdem, wie stark das Bremspedal durchgetreten wird.
: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem nutzt den Frontsensor für die Erken-
nung von Fahrzeugen, die sich vor Ihrem Fahrzeug befinden. Wenn das
System eine hohe Wahrscheinlich keit eines Frontalzusammenstoßes
mit einem Fahrzeug erkennt, wird der Fahrer durch die Warnungen des
Pre-Crash-Systems aufgefordert, Ge genmaßnahmen zu ergreifen, und
der potenzielle Bremsdruck wird erhöht, um den Fahrer bei der Vermei-
dung eines Zusammenstoßes zu unterstützen.
Wenn das System eine sehr hohe Wahrscheinlichkeit eines Frontalzu-
sammenstoßes mit einem Fahrzeug erkennt, wird die Bremse automa-
tisch betätigt, um einen Zusammenstoß zu vermeiden oder um die
Folgen eines Zusammenstoßes für die Insassen und das Fahrzeug zu
minimieren.
Sofern erforderlich kann mit dem Schalter der Pre-Crash-Warnzeitpunkt
geändert und/oder das System aktiviert/deaktiviert werden. ( S. 217)

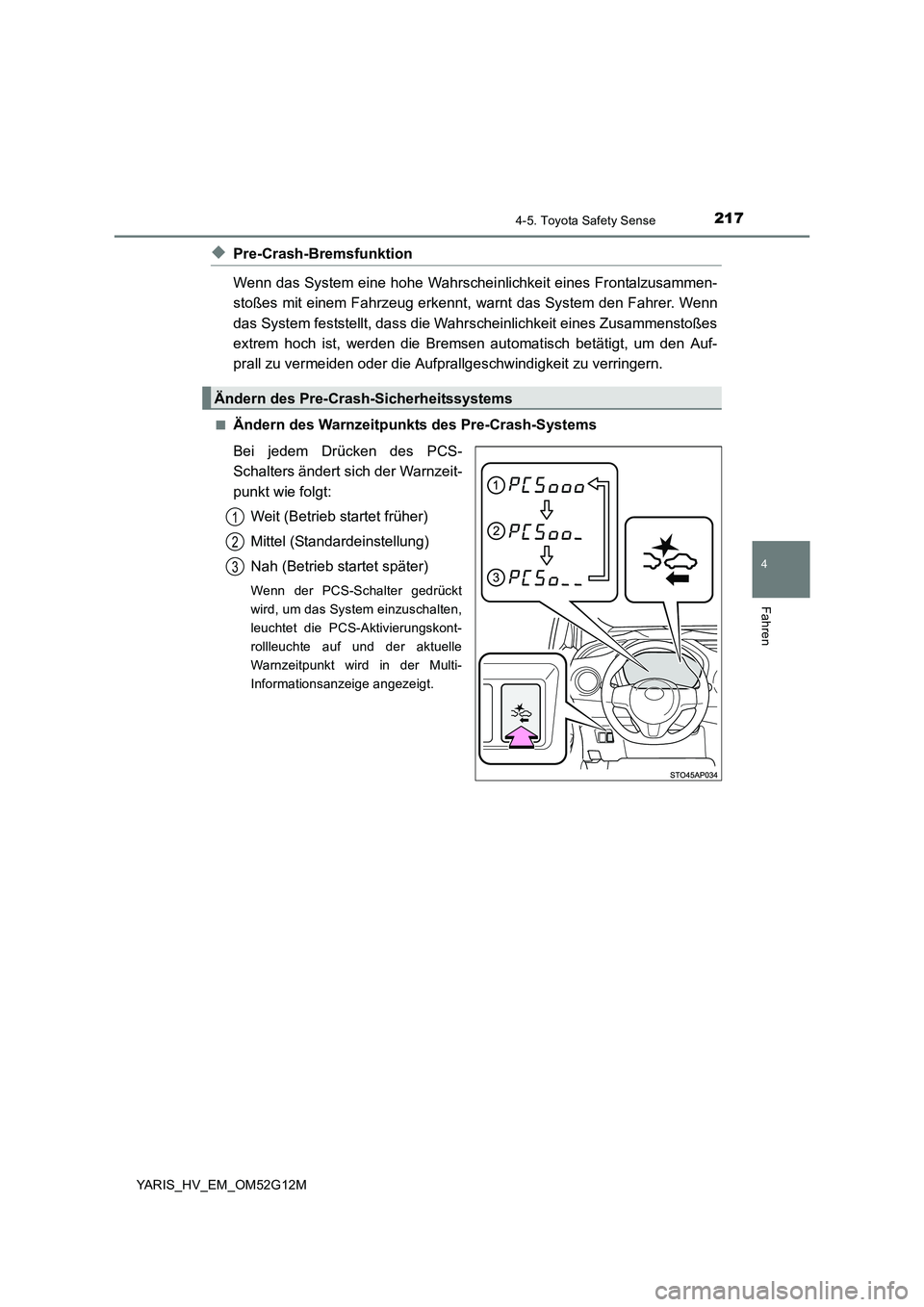

2174-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
◆Pre-Crash-Bremsfunktion
Wenn das System eine hohe Wahrschei nlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahrscheinlichkeit eines Zusammenstoßes
extrem hoch ist, werden die Bremsen automatisch betätigt, um den Auf-
prall zu vermeiden oder die Aufp rallgeschwindigkeit zu verringern.
■Ändern des Warnzeitpunkts des Pre-Crash-Systems
Bei jedem Drücken des PCS-
Schalters ändert sich der Warnzeit-
punkt wie folgt:
Weit (Betrieb startet früher)
Mittel (Standardeinstellung)
Nah (Betrieb startet später)
Wenn der PCS-Schalter gedrückt
wird, um das System einzuschalten,
leuchtet die PCS-Aktivierungskont-
rollleuchte auf und der aktuelle
Warnzeitpunkt wird in der Multi-
Informationsanzeige angezeigt.
Ändern des Pre-Crash -Sicherheitssystems
1
2
3

2184-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M

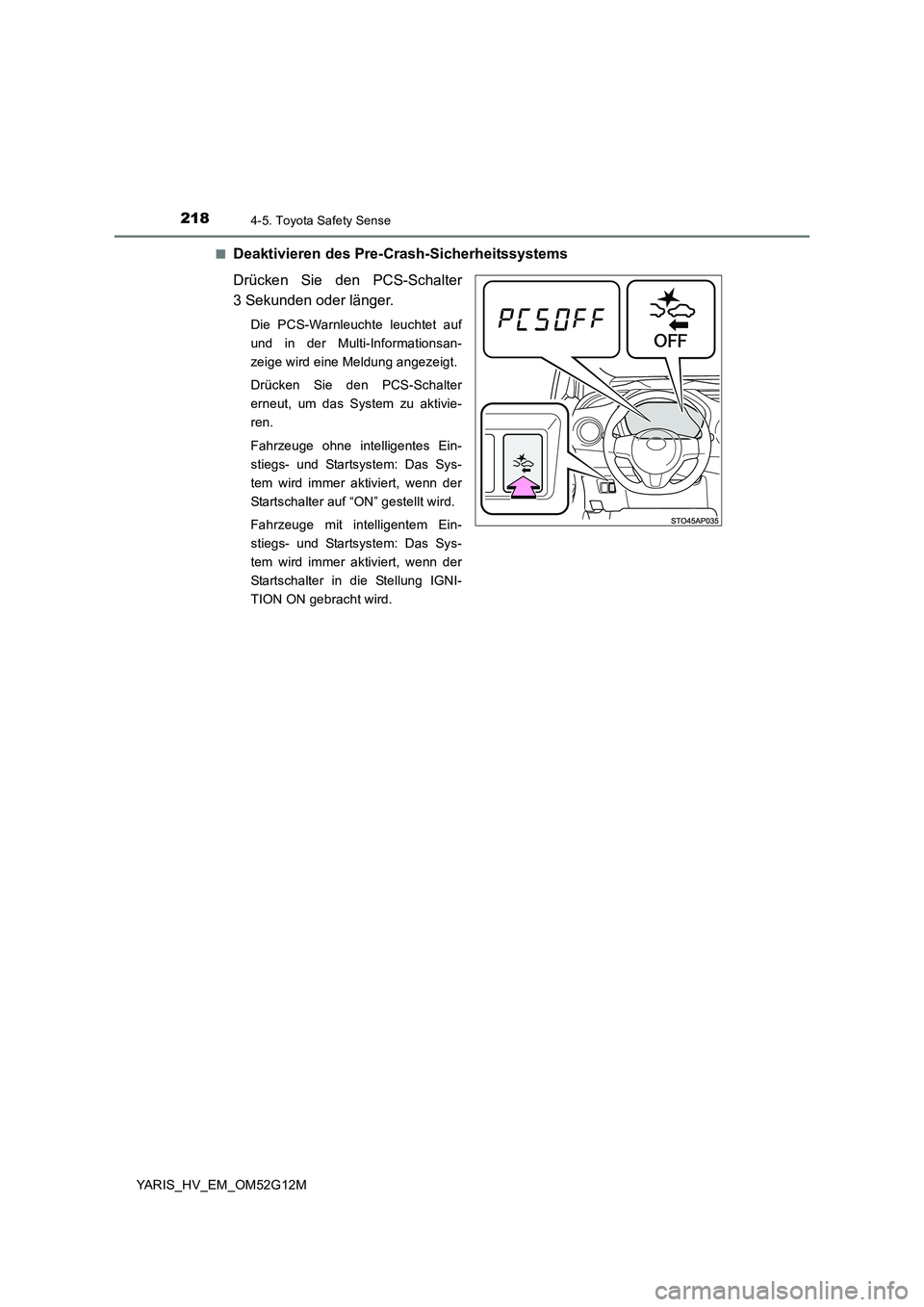

■Deaktivieren des Pre- Crash-Sicherheitssystems
Drücken Sie den PCS-Schalter
3 Sekunden oder länger.
Die PCS-Warnleuchte leuchtet auf
und in der Multi-Informationsan-
zeige wird eine Meldung angezeigt.
Drücken Sie den PCS-Schalter
erneut, um das System zu aktivie-
ren.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Das Sys-
tem wird immer aktiviert, wenn der
Startschalter auf “ON” gestellt wird.
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Das Sys-
tem wird immer aktiviert, wenn der
Startschalter in die Stellung IGNI-
TION ON gebracht wird.

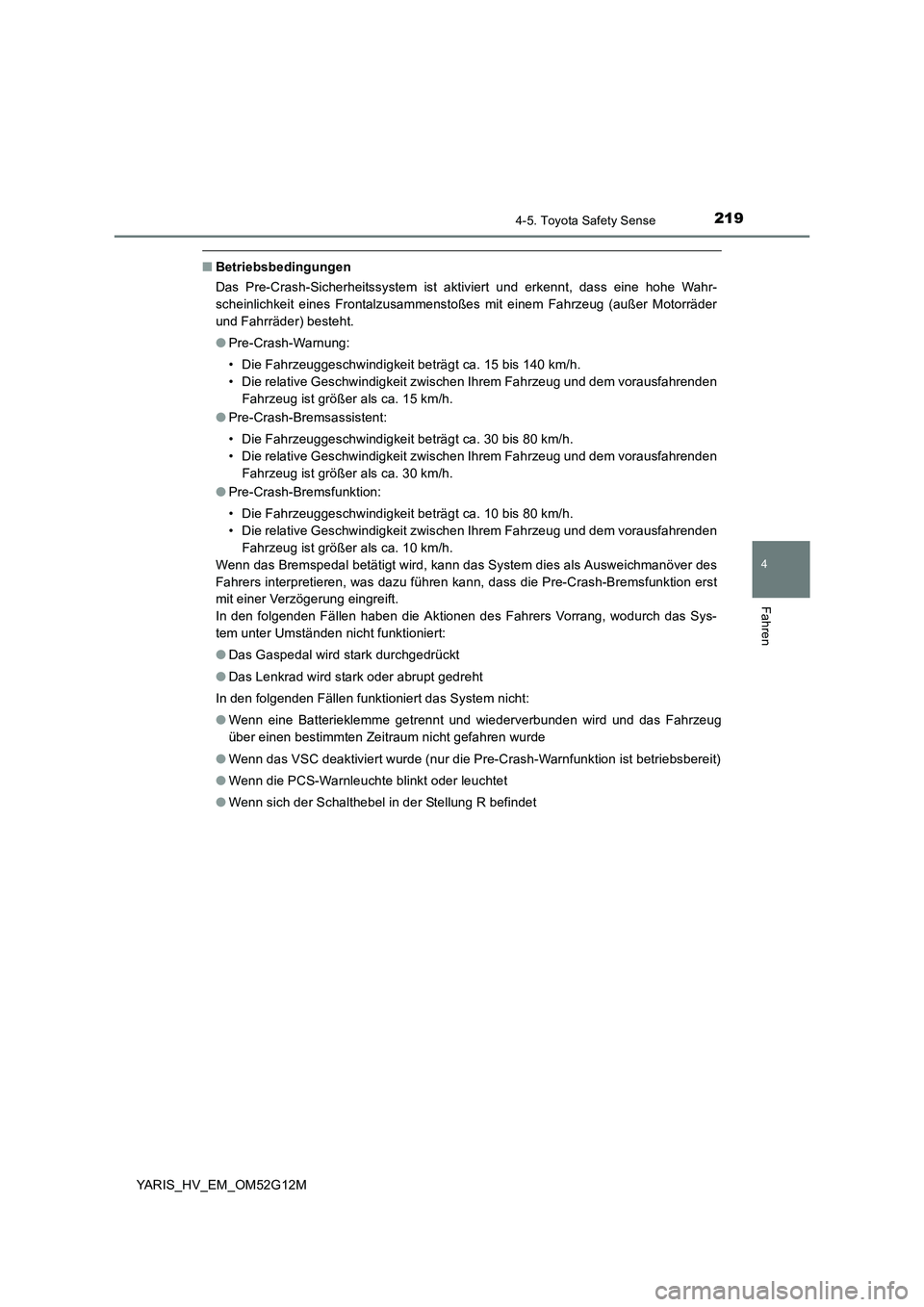

2194-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist aktiviert und erkennt, dass eine hohe Wahr-
scheinlichkeit eines Frontalzusammenstoßes mit einem Fahrzeug (außer Motorräder
und Fahrräder) besteht.
● Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt ca. 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und dem vorausfahrenden
Fahrzeug ist größer als ca. 15 km/h.
● Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt ca. 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und dem vorausfahrenden
Fahrzeug ist größer als ca. 30 km/h.
● Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und dem vorausfahrenden
Fahrzeug ist größer als ca. 10 km/h.
Wenn das Bremspedal betätigt wird, kann das System dies als Ausweichmanöver des
Fahrers interpretieren, was dazu führen kann, dass die Pre-Crash-Bremsfunktion erst
mit einer Verzögerung eingreift.
In den folgenden Fällen haben die Aktionen des Fahrers Vorrang, wodurch das Sys-
tem unter Umständen nicht funktioniert:
● Das Gaspedal wird stark durchgedrückt
● Das Lenkrad wird stark oder abrupt gedreht
In den folgenden Fällen funktioniert das System nicht:
● Wenn eine Batterieklemme getrennt und wiederverbunden wird und das Fahrzeug
über einen bestimmten Zeitraum nicht gefahren wurde
● Wenn das VSC deaktiviert wurde (nur die Pre-Crash-Warnfunktion ist betriebsbereit)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet
● Wenn sich der Schalthebel in der Stellung R befindet

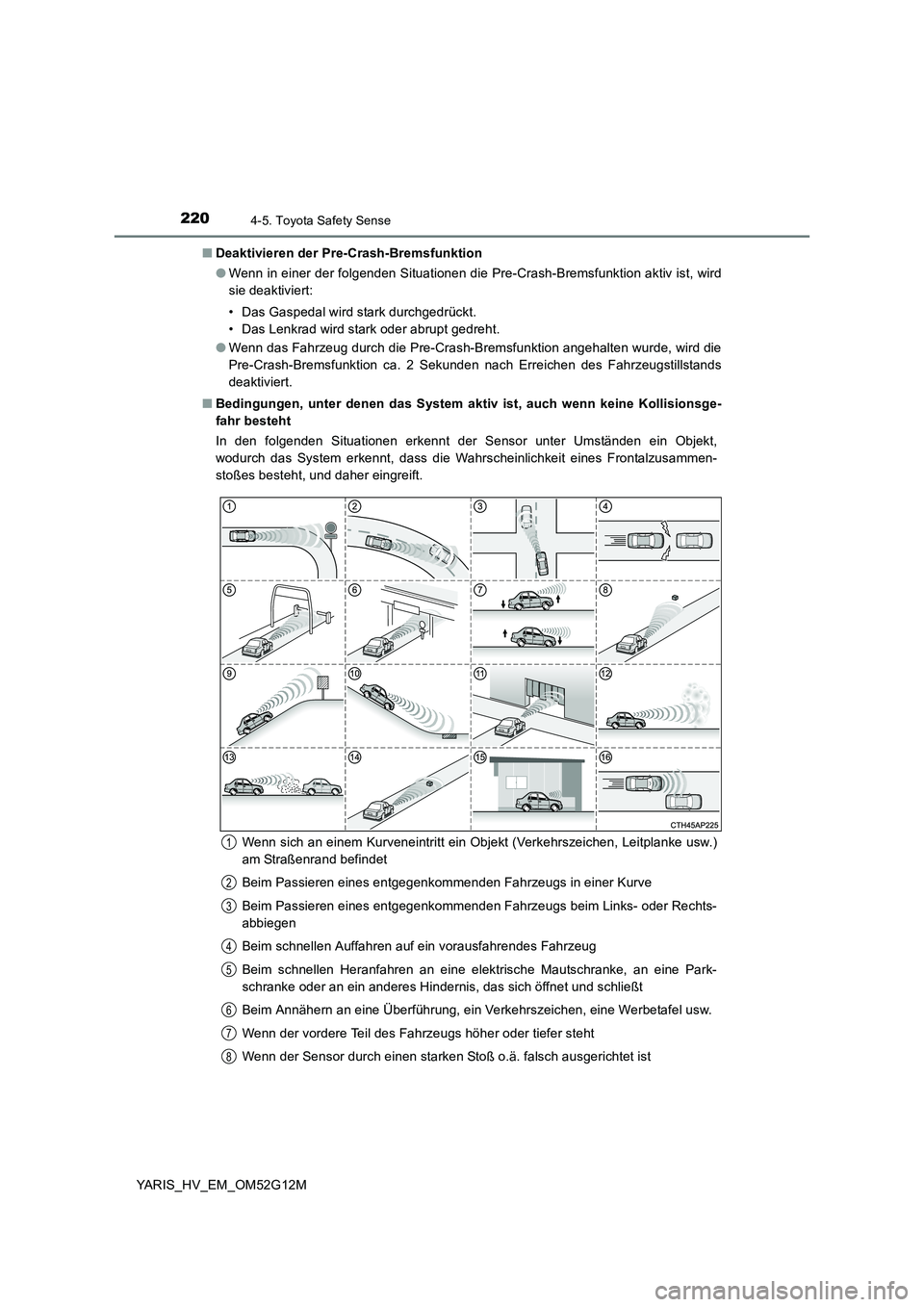

2204-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
■ Deaktivieren der Pre-Crash-Bremsfunktion
● Wenn in einer der folgenden Situationen die Pre-Crash-Bremsfunktion aktiv ist, wird
sie deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird stark oder abrupt gedreht.
● Wenn das Fahrzeug durch die Pre-Crash-Bremsfunktion angehalten wurde, wird die
Pre-Crash-Bremsfunktion ca. 2 Sekunden nach Erreichen des Fahrzeugstillstands
deaktiviert.
■ Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht
In den folgenden Situationen erkennt der Sensor unter Umständen ein Objekt,
wodurch das System erkennt, dass die Wahrscheinlichkeit eines Frontalzusammen-
stoßes besteht, und daher eingreift.
Wenn sich an einem Kurveneintritt ein Objekt (Verkehrszeichen, Leitplanke usw.)
am Straßenrand befindet
Beim Passieren eines entgegenkommenden Fahrzeugs in einer Kurve
Beim Passieren eines entgegenkommenden Fahrzeugs beim Links- oder Rechts-
abbiegen
Beim schnellen Auffahren auf ein vorausfahrendes Fahrzeug
Beim schnellen Heranfahren an eine elektrische Mautschranke, an eine Park-
schranke oder an ein anderes Hindernis, das sich öffnet und schließt
Beim Annähern an eine Überführung, ein Verkehrszeichen, eine Werbetafel usw.
Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht
Wenn der Sensor durch einen starken Stoß o.ä. falsch ausgerichtet ist
1
2
3
4
5
6
7
8
