4618-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
OM52J30DK

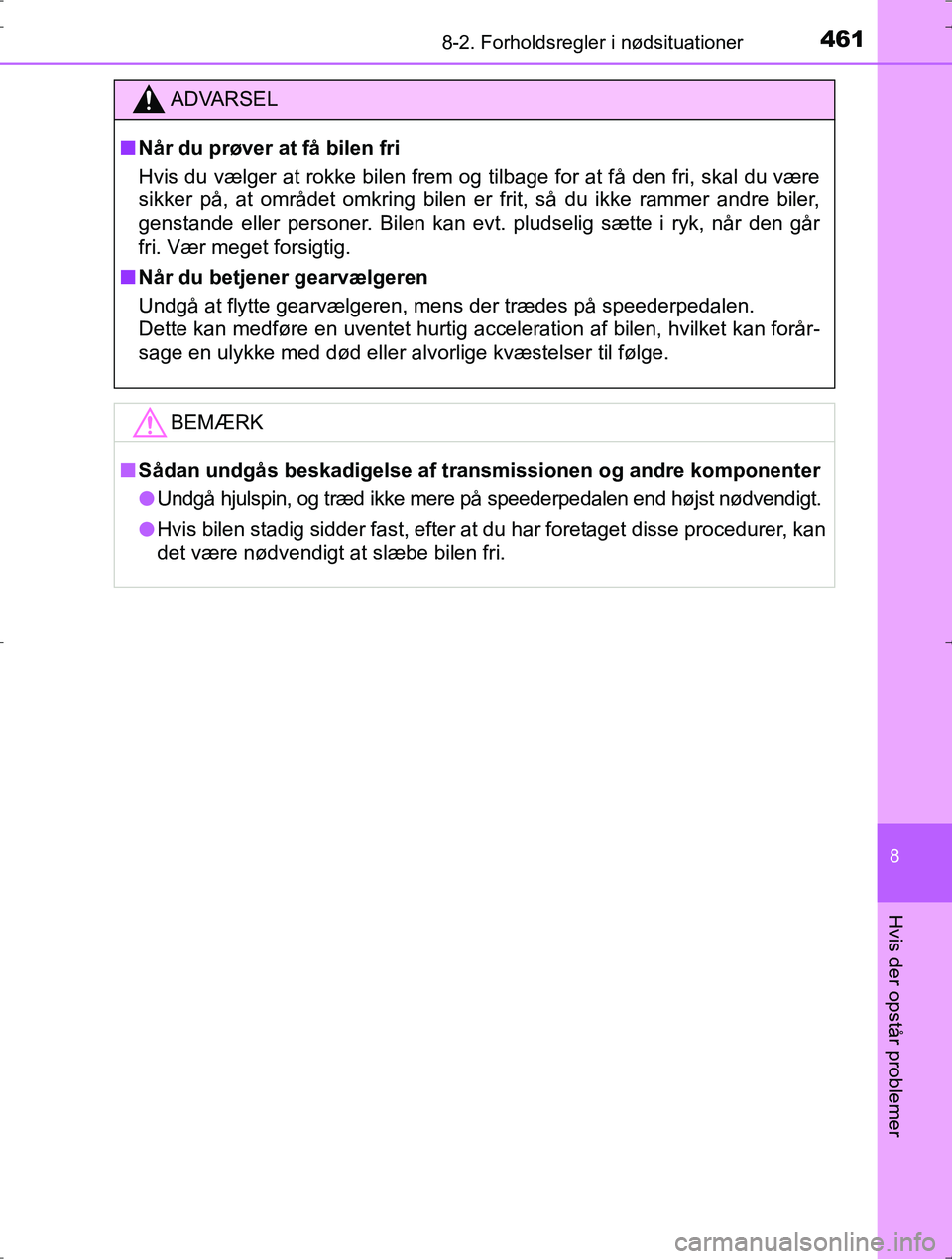

ADVARSEL
nNår du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
n Når du betjener gearvælgeren
Undgå at flytte gearvælgeren, mens der trædes på speederpedalen.
Dette kan medføre en uventet hurtig acceleration af bilen, hvilket kan forå\
r-
sage en ulykke med død eller alvorlige kvæstelser til følge.
BEMÆRK
nSådan undgås beskadigelse af transm issionen og andre komponenter
l Undgå hjulspin, og træd ikke mere på speederpedalen end højst nødvendigt.
l Hvis bilen stadig sidder fast, efter at du har foretaget disse procedurer, kan
det være nødvendigt at slæbe bilen fri.
OM52J30DK.book Page 461 Tuesday, October 18, 2016 12:53 PM

4628-2. Forholdsregler i nødsituationer
OM52J30DK
OM52J30DK.book Page 462 Tuesday, October 18, 2016 12:53 PM

463

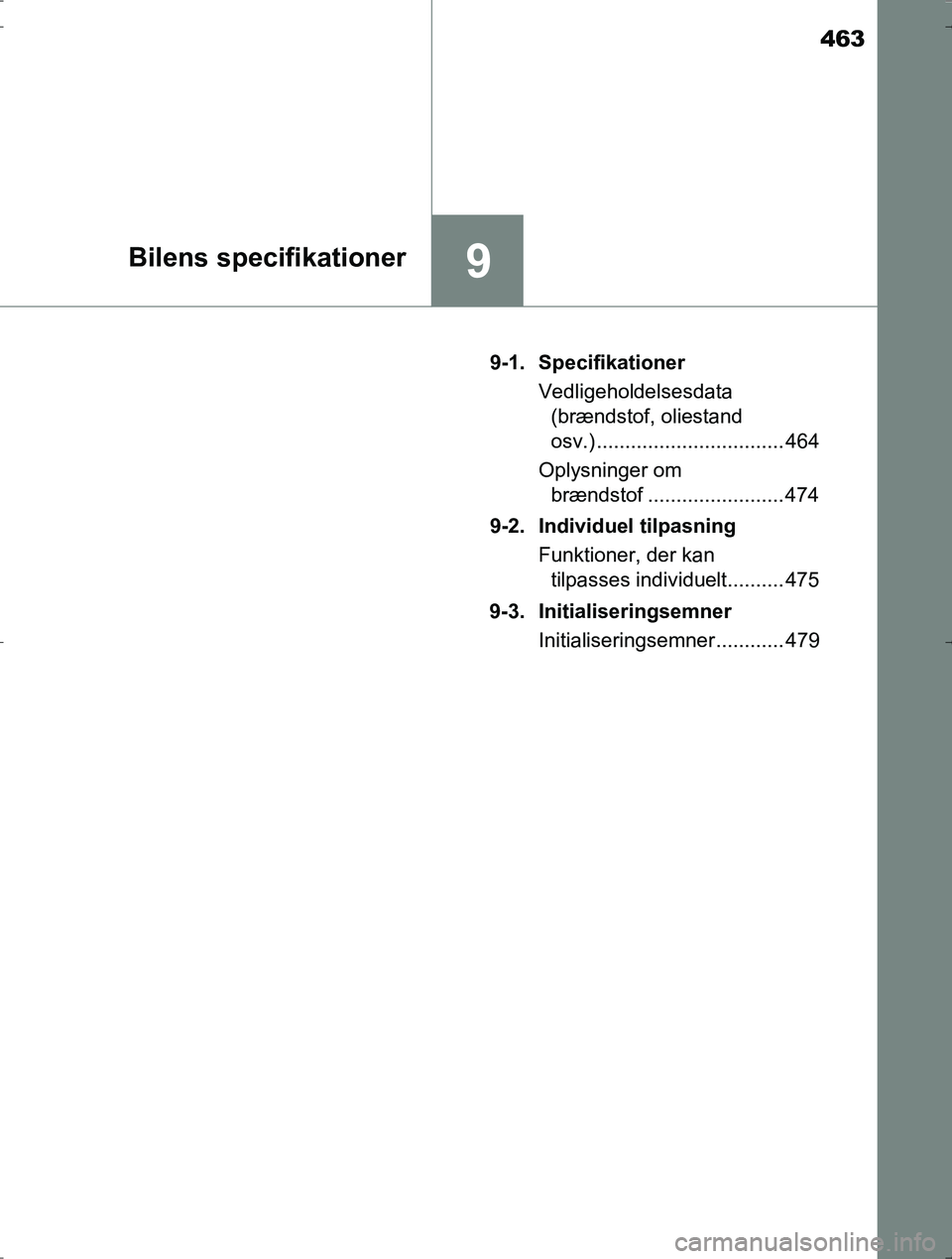

9Bilens specifikationer
OM52J30DK9-1. Specifikationer
Vedligeholdelsesdata (brændstof, oliestand
osv.) ................................. 464
Oplysninger om brændstof ........................ 474
9-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt.......... 475
9-3. Initialiseringsemner Initialiseringsemner ............ 479
OM52J30DK.book Page 463 Tuesday, October 18, 2016 12:53 PM

4649-1. Specifikationer
OM52J30DK

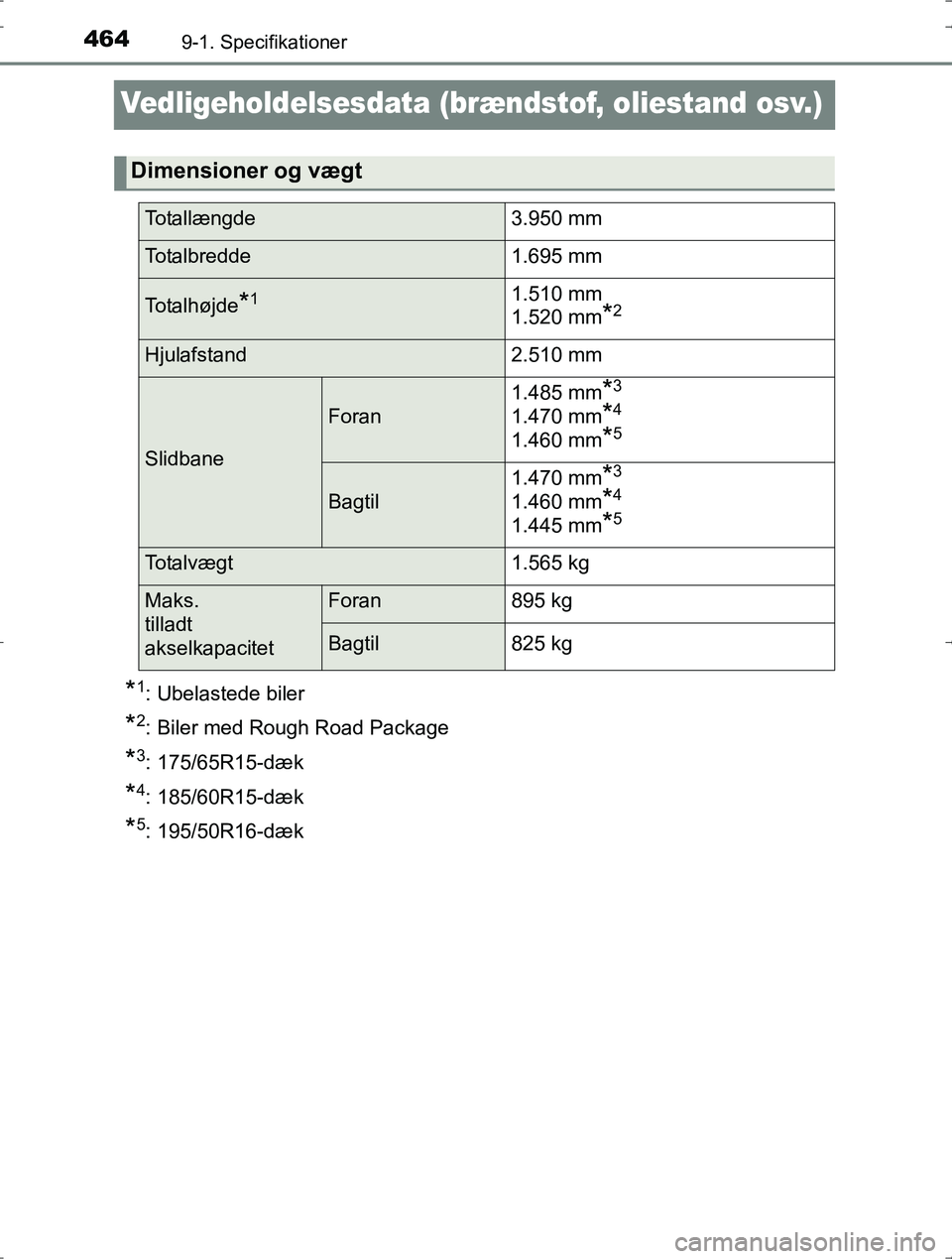

Vedligeholdelsesdata (brændstof, oliestand osv.)
*1: Ubelastede biler
*2: Biler med Rough Road Package
*3: 175/65R15-dæk
*4: 185/60R15-dæk
*5: 195/50R16-dæk
Dimensioner og vægt
Totallængde 3.950 mm
Totalbredde1.695 mm
To t a l h ø j d e*11.510 mm
1.520 mm
*2
Hjulafstand 2.510 mm
Slidbane
Foran1.485 mm
*3
1.470 mm*4
1.460 mm*5
Bagtil1.470 mm
*3
1.460 mm*4
1.445 mm*5
Totalvægt
1.565 kg
Maks.
tilladt
akselkapacitetForan895 kg
Bagtil825 kg
OM52J30DK.book Page 464 Tuesday, October 18, 2016 12:53 PM

4659-1. Specifikationer
9
Bilens specifikationer
OM52J30DKn

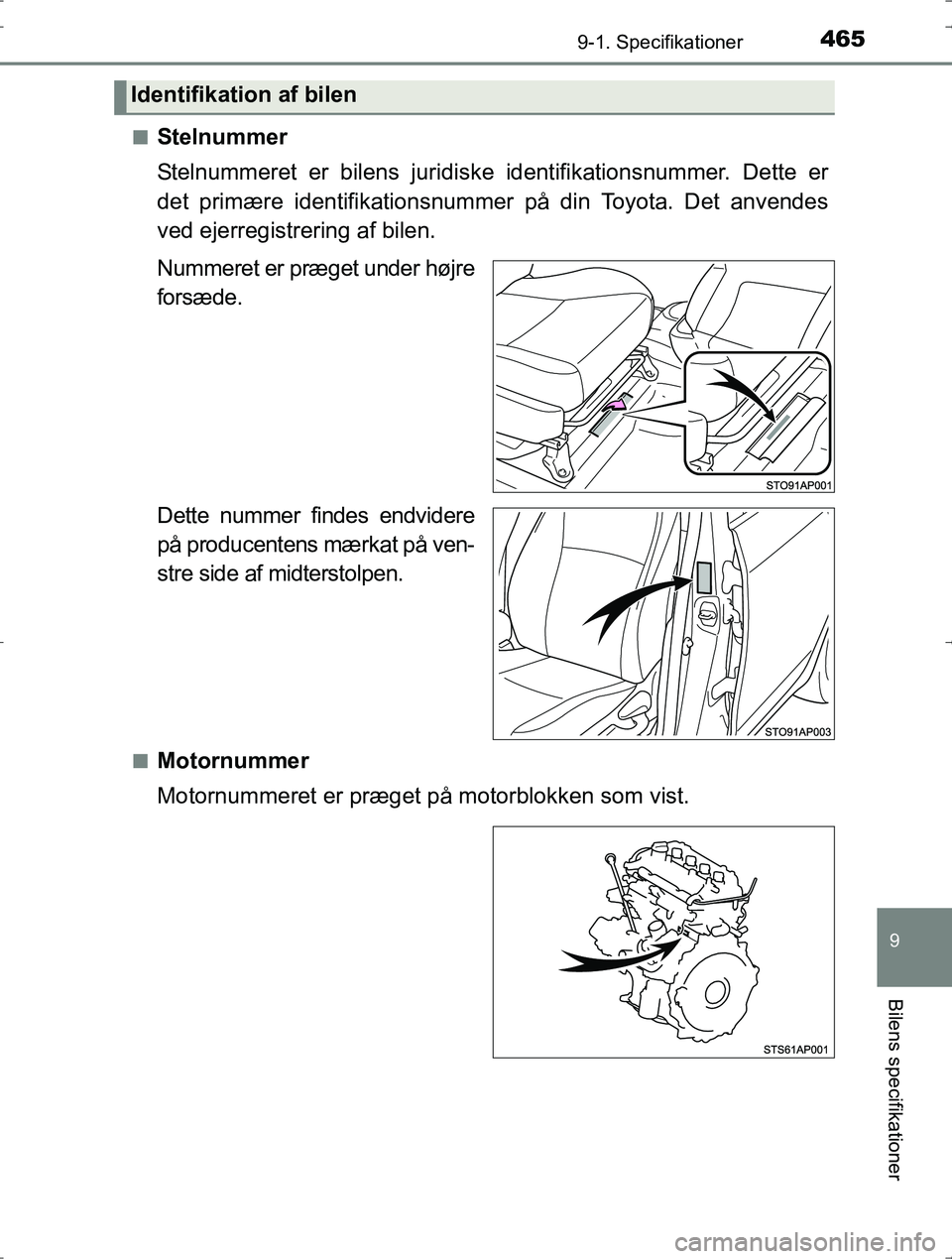

Stelnummer
Stelnummeret er bilens juridisk
e identifikationsnummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under højre
forsæde.
Dette nummer findes endvidere
på producentens mærkat på ven-
stre side af midterstolpen.
nMotornummer
Motornummeret er præget på motorblokken som vist.
Identifikation af bilen
OM52J30DK.book Page 465 Tuesday, October 18, 2016 12:53 PM

4669-1. Specifikationer
OM52J30DK

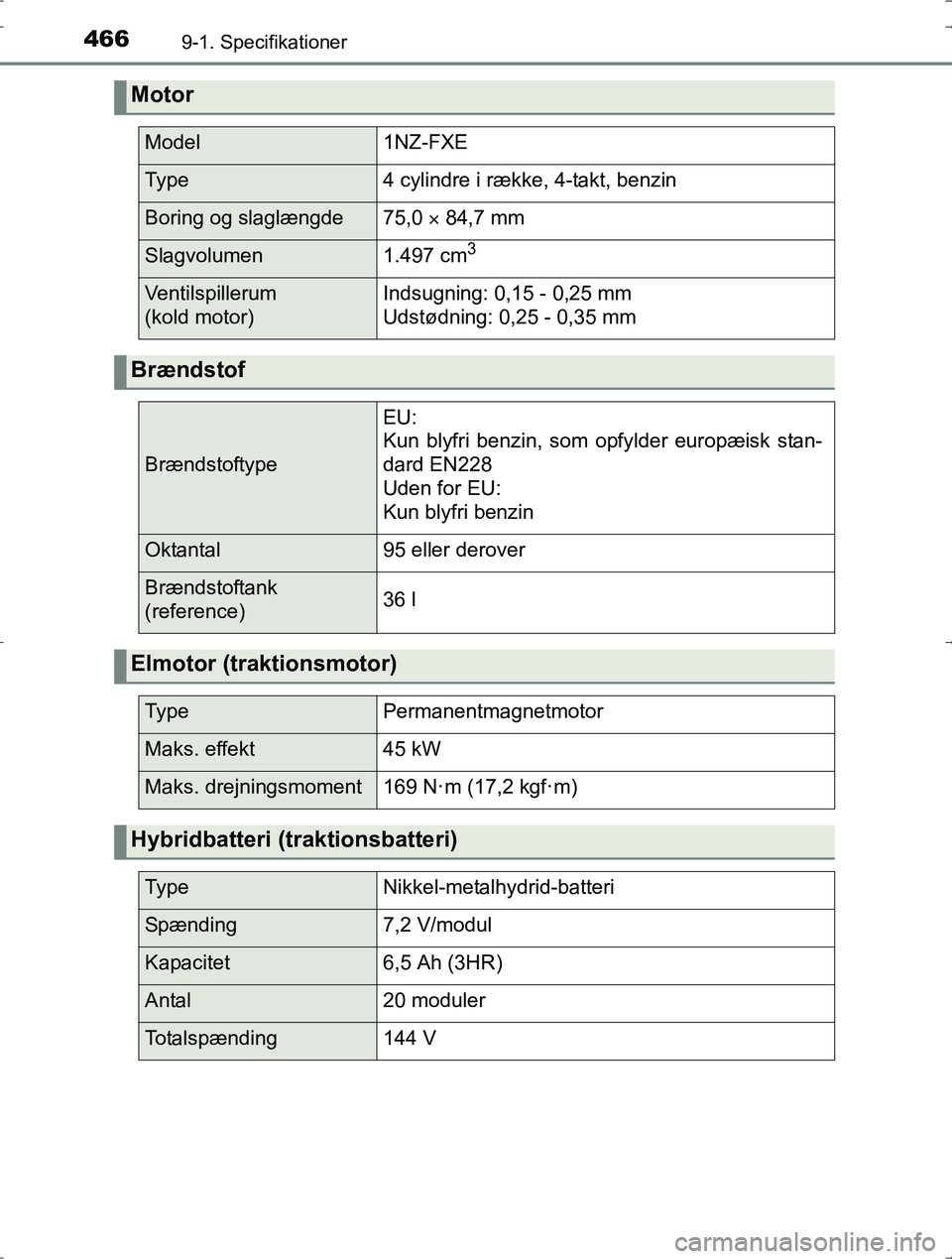

Motor
Model1NZ-FXE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde75,0  84,7 mm
Slagvolumen1.497 cm3
Ventilspillerum
(kold motor)Indsugning: 0,15 - 0,25 mm
Udstødning: 0,25 - 0,35 mm
Brændstof
Brændstoftype
EU:
Kun blyfri benzin, som opfylder europæisk stan-
dard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftank
(reference)36 l
Elmotor (traktionsmotor)
Ty p ePermanentmagnetmotor
Maks. effekt45 kW
Maks. drejningsmoment169 N·m (17,2 kgf·m)
Hybridbatteri (traktionsbatteri)
Ty p eNikkel-metalhydrid-batteri
Spænding7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal20 moduler
Totalspænding144 V
OM52J30DK.book Page 466 Tuesday, October 18, 2016 12:53 PM

4679-1. Specifikationer
9
Bilens specifikationer
OM52J30DKn

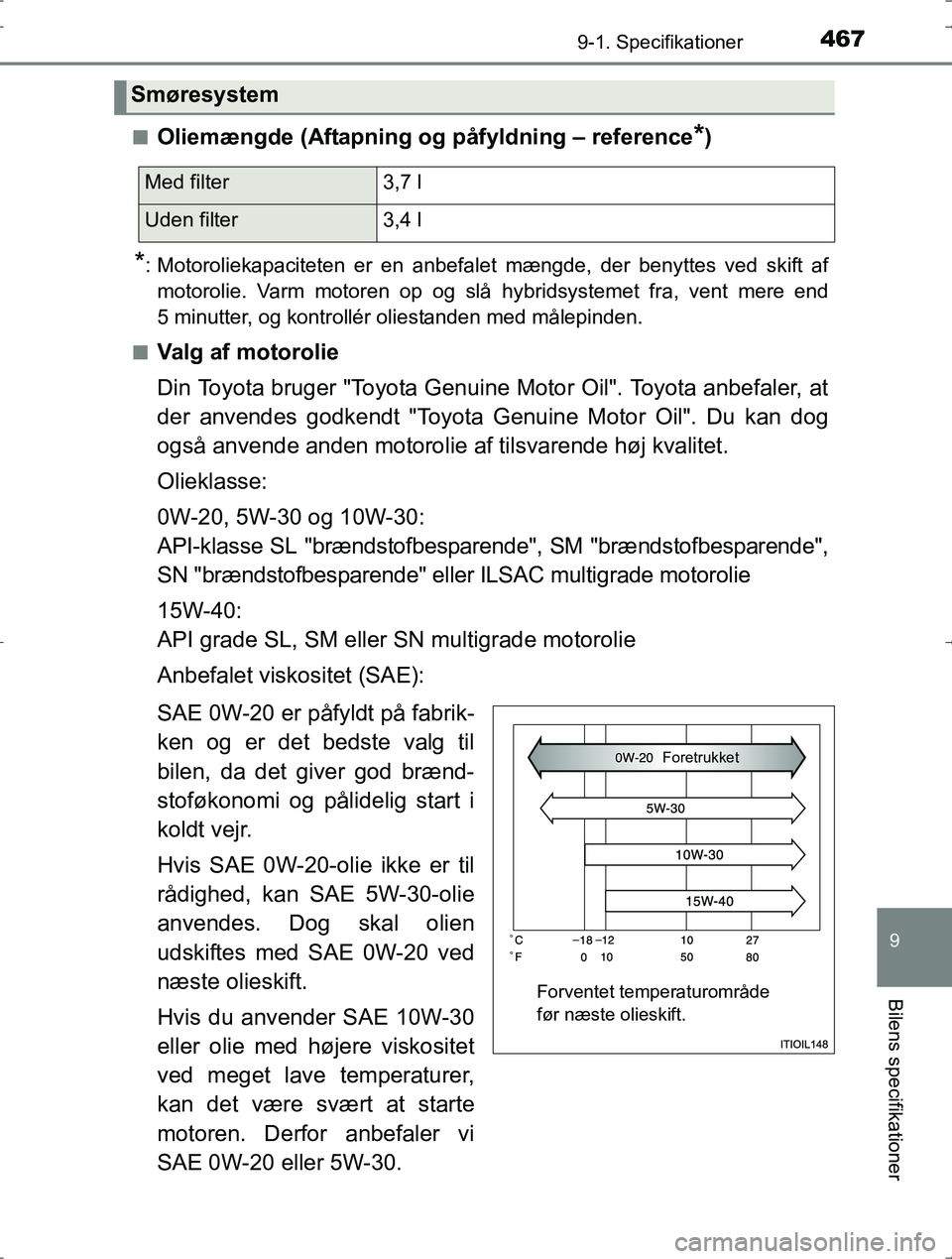

Oliemængde (Aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm motoren op og slå hybridsystemet fra, vent mere end
5 minutter, og kontrollér oliestanden med målepinden.
n
Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-30 og 10W-30:
API-klasse SL "brændstofbesparende", SM "brændstofbesparende",
SN "brændstofbesparende" elle r ILSAC multigrade motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes. Dog skal olien
udskiftes med SAE 0W-20 ved
næste olieskift.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Smøresystem
Med filter 3,7 l
Uden filter 3,4 l
Forventet temperaturområde
før næste olieskift.
Foretrukket
OM52J30DK.book Page 467 Tuesday, October 18, 2016 12:53 PM

4689-1. Specifikationer
OM52J30DK

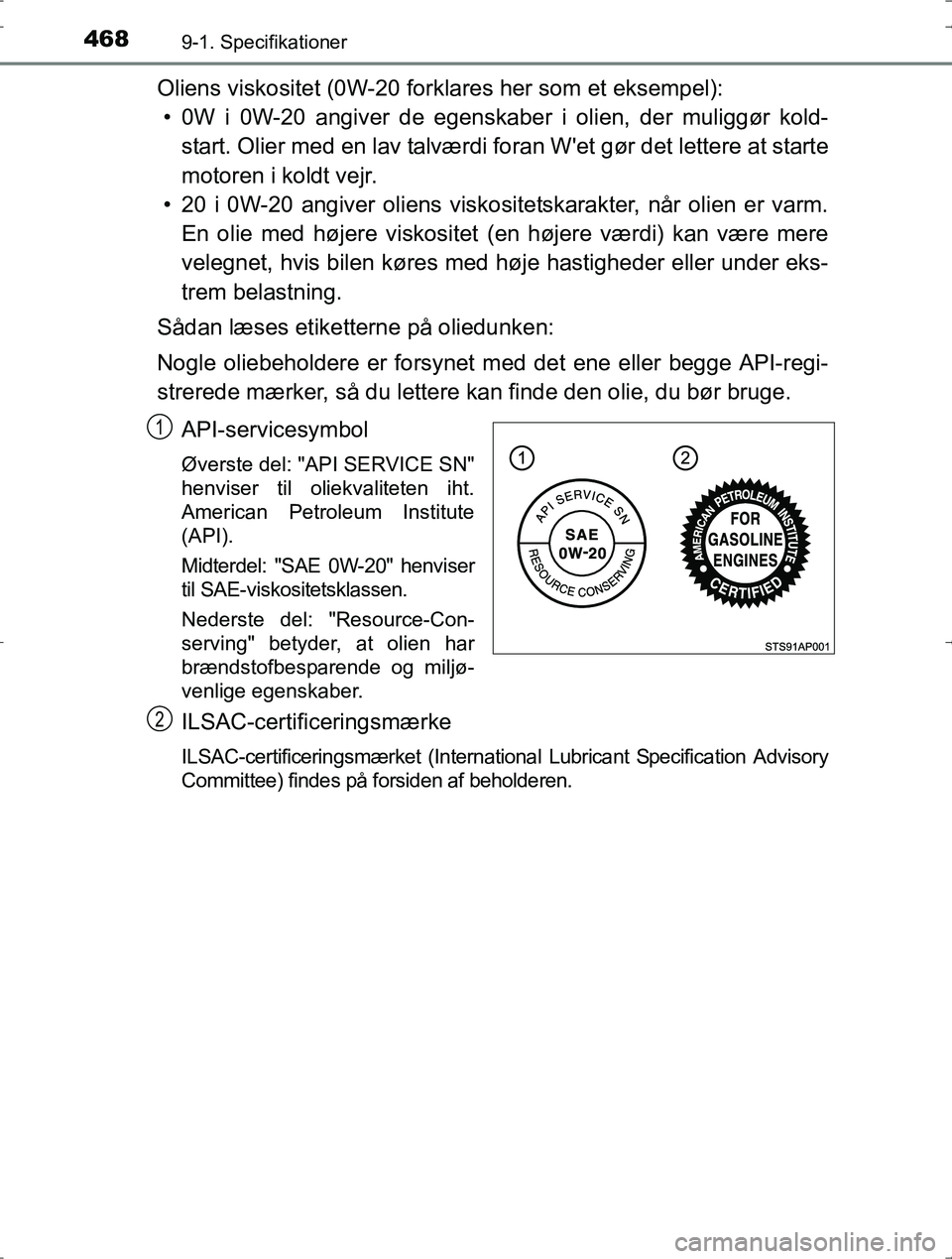

Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henviser
til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advisory
Committee) findes på forsiden af beholderen.
1
2
OM52J30DK.book Page 468 Tuesday, October 18, 2016 12:53 PM

4699-1. Specifikationer
9
Bilens specifikationer
OM52J30DK

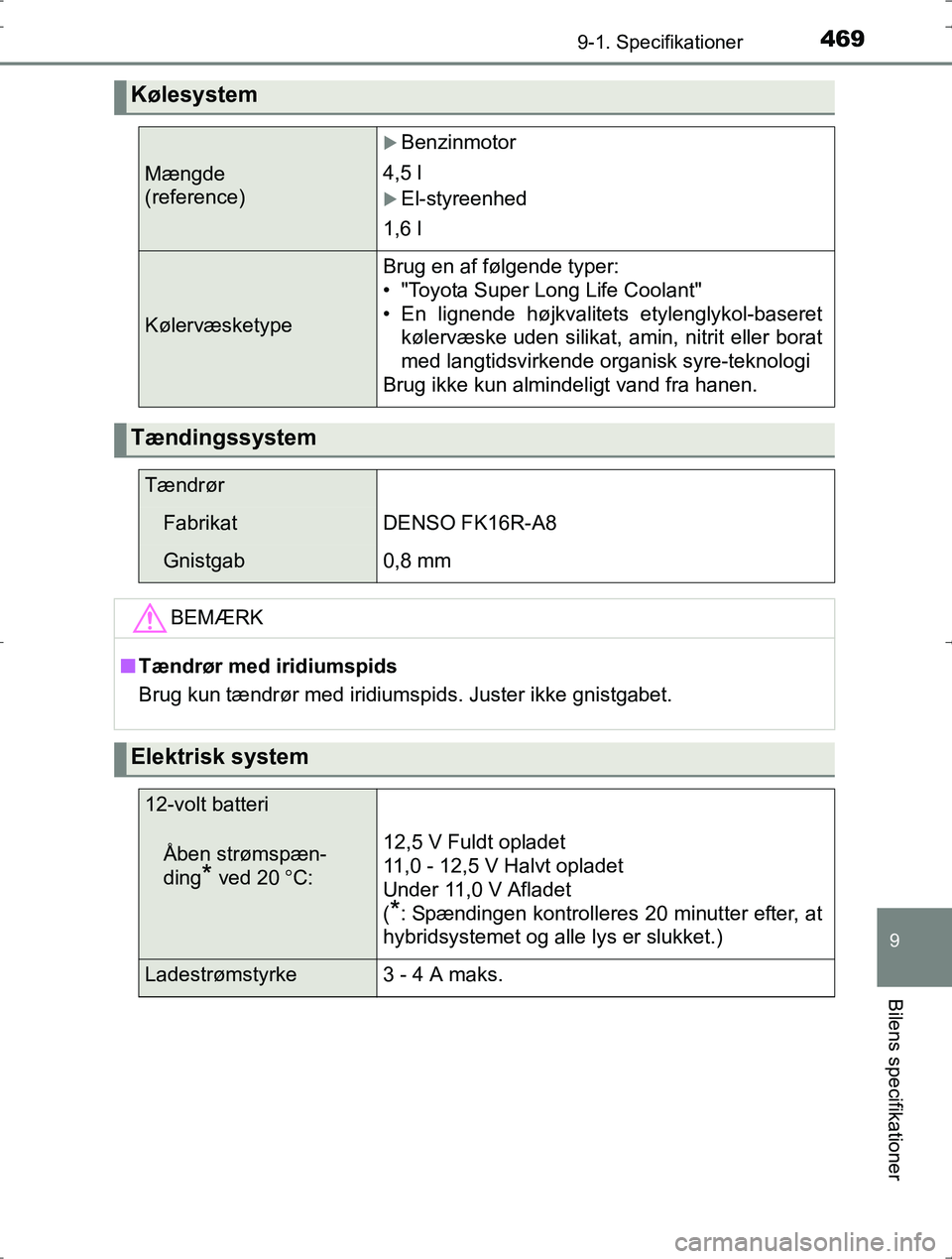

Kølesystem
Mængde
(reference)
Benzinmotor
4,5 l
El-styreenhed
1,6 l
Kølervæsketype
Brug en af følgende typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-baseret kølervæske uden silikat, amin, nitrit eller borat
med langtidsvirkende organisk syre-teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO FK16R-A8
Gnistgab0,8 mm
BEMÆRK
n Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
12-volt batteri
Åben strømspæn-
ding
* ved 20 C: 12,5 V Fuldt opladet
11,0 - 12,5 V Halvt opladet
Under 11,0 V Afladet
(
*: Spændingen kontrolleres 20 minutter efter, at
hybridsystemet og alle lys er slukket.)
Ladestrømstyrke 3 - 4 A maks.
OM52J30DK.book Page 469 Tuesday, October 18, 2016 12:53 PM

4709-1. Specifikationer
OM52J30DK
*: Oliemængden er den anbefalede mængde. Hvis det er nødvendigt at skiftegearolie, skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (31 kgf),mens hybridsystemet er i gang
*2: Parkeringsbremsevandring, når den trækkes med en kraft på 200 N (20,4 kgf)
*3: Følg anvisningerne for de angivne væsketyper for bremsevæsketanken.

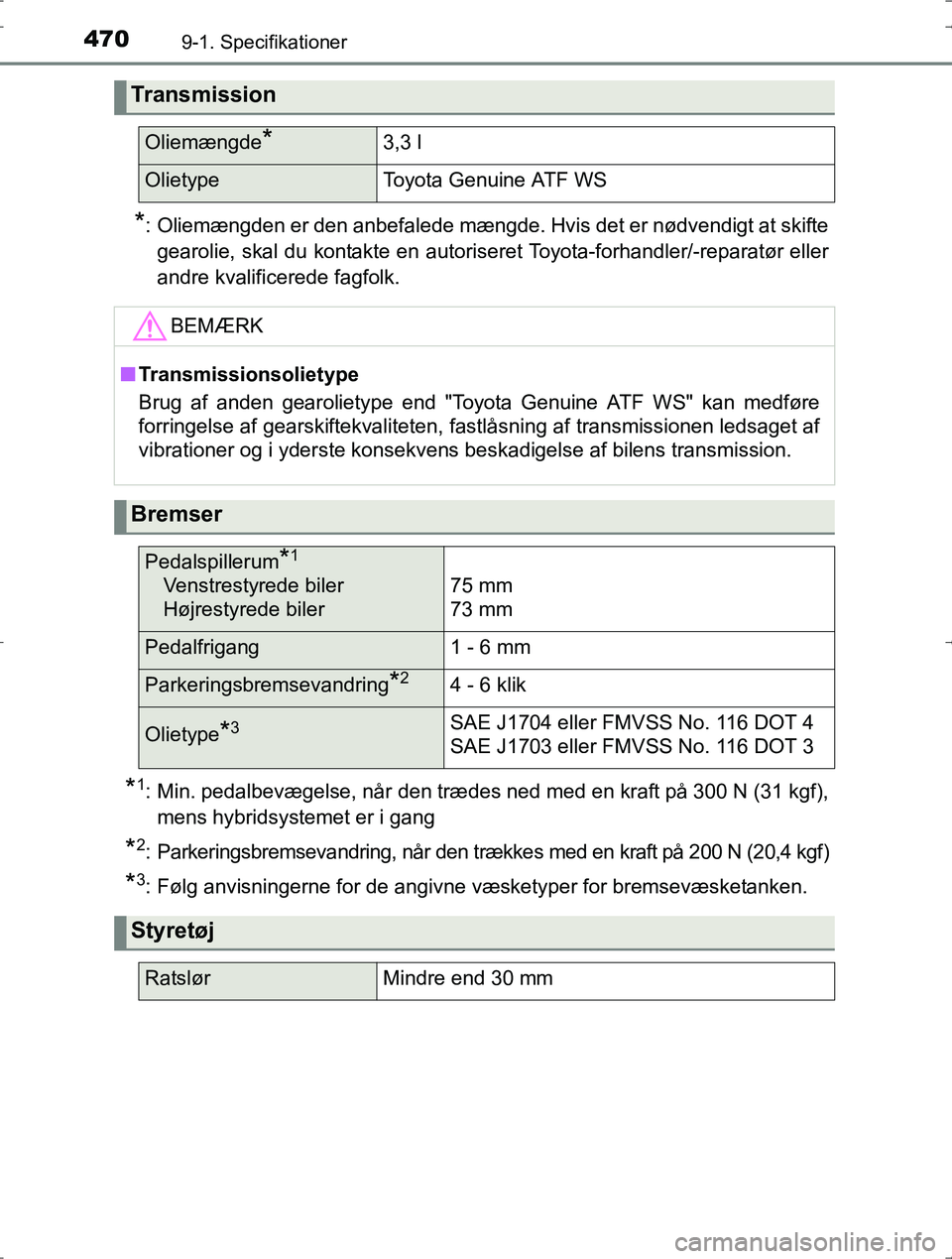

Transmission
Oliemængde*3,3 l
OlietypeToyota Genuine ATF WS
BEMÆRK
n Transmissionsolietype
Brug af anden gearolietype end "Toyota Genuine ATF WS" kan medføre
forringelse af gearskiftekvaliteten, fastlåsning af transmissionen ledsaget af
vibrationer og i yderste konsekvens beskadigelse af bilens transmission.
Bremser
Pedalspillerum*1
Venstrestyrede biler
Højrestyrede biler 75 mm
73 mm
Pedalfrigang
1 - 6 mm
Parkeringsbremsevandring*24 - 6 klik
Olietype*3SAE J1704 eller FMVSS No. 116 DOT 4
SAE J1703 eller FMVSS No. 116 DOT 3
Styretøj
RatslørMindre end 30 mm
