TOYOTA YARIS HYBRID 2016 Bruksanvisningar (in Swedish)

71
1
1-3. Stöldskydd
Trygghet och säkerhet
OM52G76SE

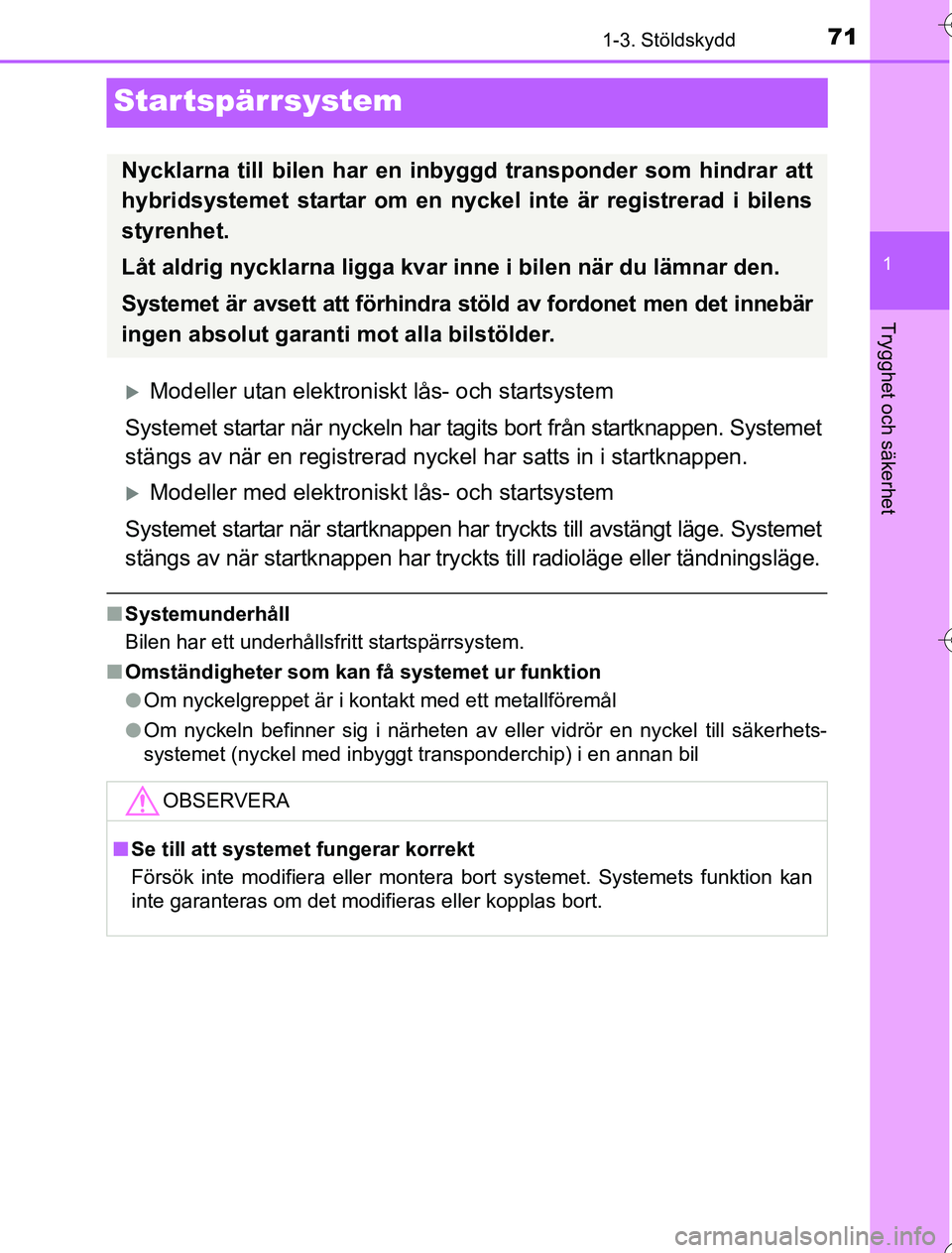

Startspärrsystem
Modeller utan elektroniskt lås- och startsystem
Systemet startar när nyckeln har tagits bort från startknappen. Systemet
stängs av när en registrerad nyckel har satts in i startknappen.
Modeller med elektroniskt lås- och startsystem
Systemet startar när startknappen har tryckts till avstängt läge. Systemet
stängs av när startknapp en har tryckts till radioläge eller tändningsläge.
nSystemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan få systemet ur funktion
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel till säkerhets-
systemet (nyckel med inbyggt transponderchip) i en annan bil
Nycklarna till bilen har en i nbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är avsett att förhindra stöld av fordonet men det innebär
ingen absolut garanti mot alla bilstölder.
OBSERVERA
n Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller kopplas bort.
OM52G76SE.book Page 71 Wednesday, July 6, 2016 4:24 PM

721-3. Stöldskydd
OM52G76SE

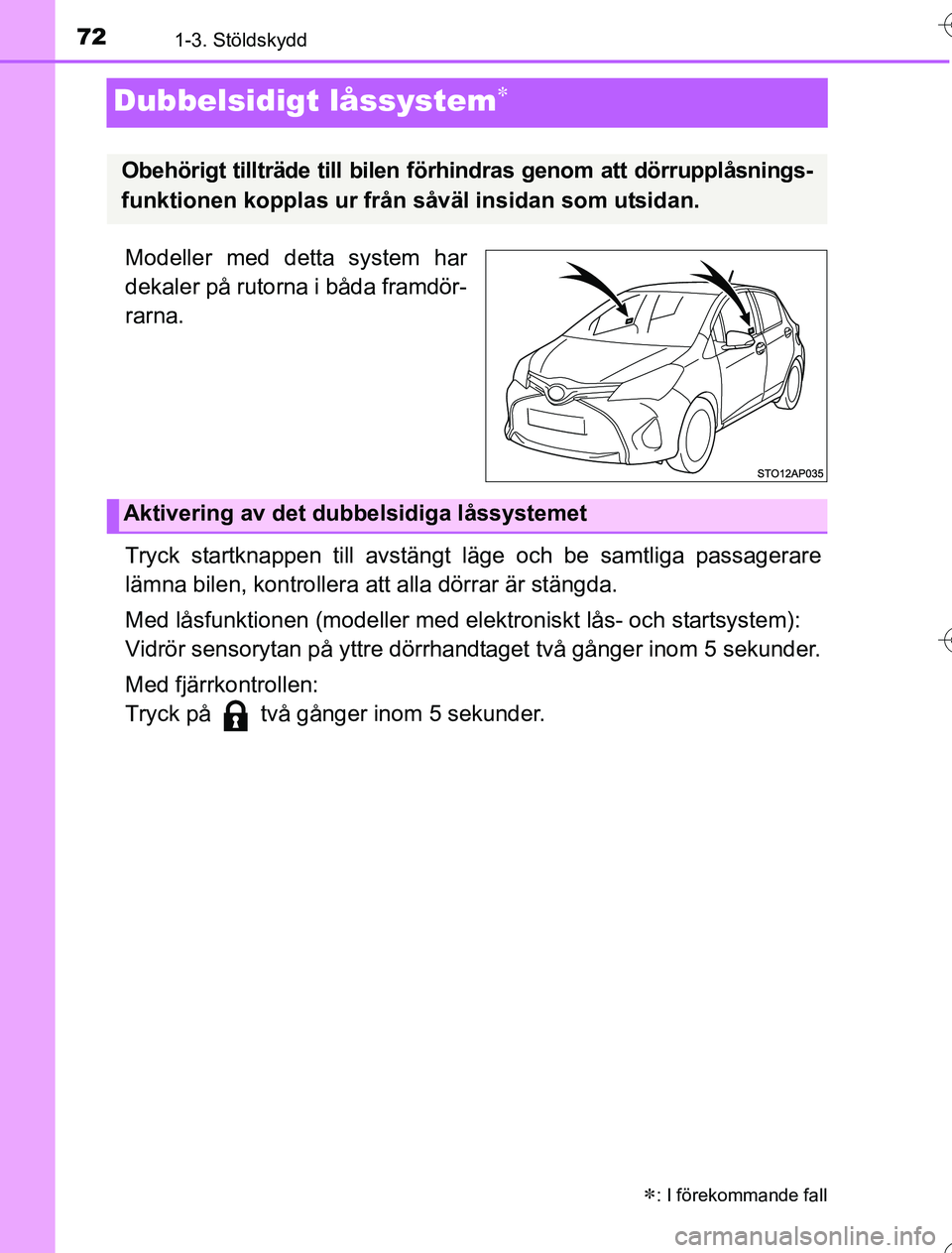

Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen (modeller med elektroniskt lås- och startsystem):
Vidrör sensorytan på yttre dörrhandtaget två gånger inom 5 sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom 5 sekunder.
: I förekommande fall
Obehörigt tillträde till bilen fö rhindras genom att dörrupplåsnings-
funktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM52G76SE.book Page 72 Wednesday, July 6, 2016 4:24 PM

731-3. Stöldskydd
1
Trygghet och säkerhet
OM52G76SE

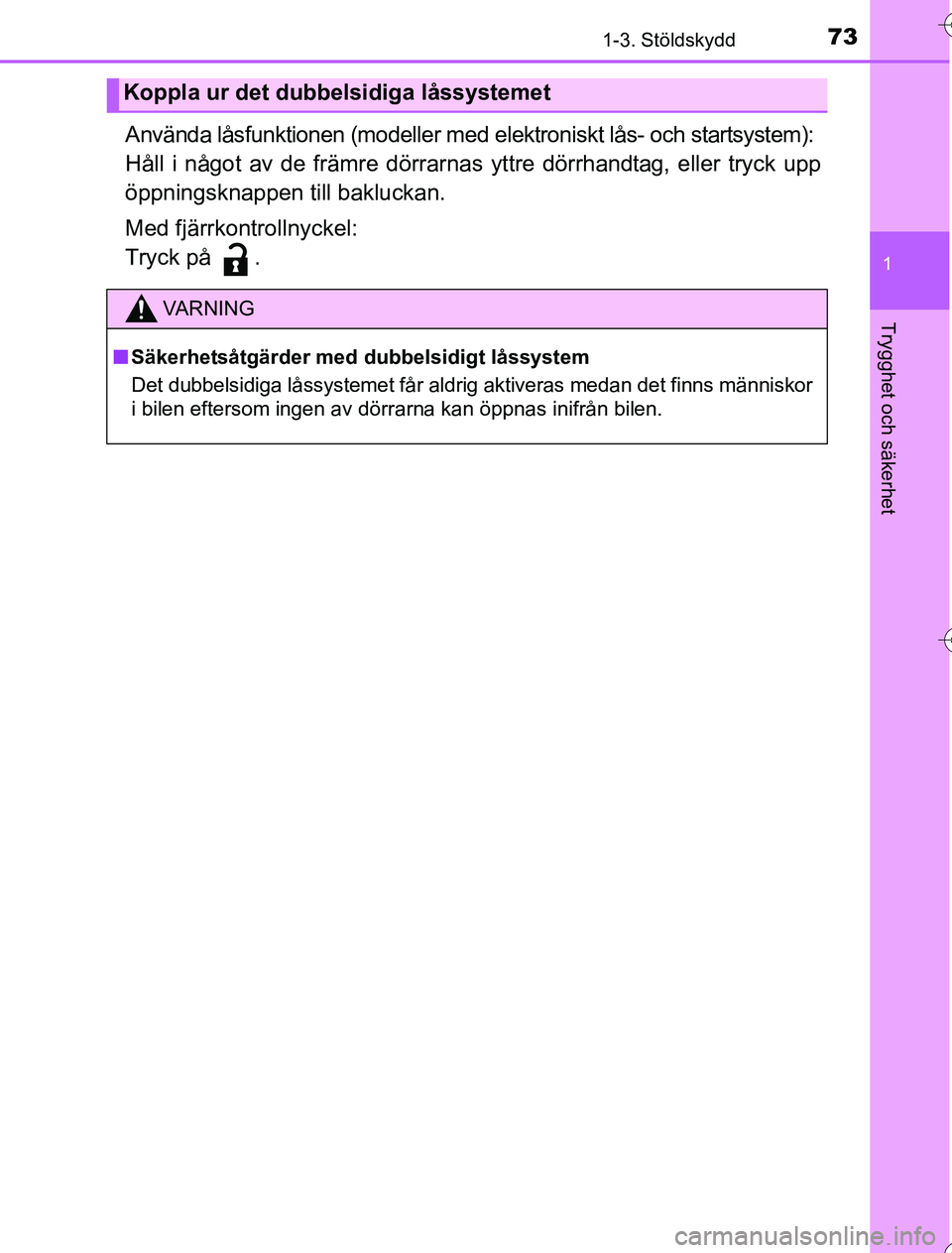

Använda låsfunktionen (modeller med elektroniskt lås- och startsystem):
Håll i något av de främre dörrarnas yttre dörrhandtag, eller tryck upp
öppningsknappen till bakluckan.
Med fjärrkontrollnyckel:
Tryck på .
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
nSäkerhetsåtgärder med dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns människor
i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM52G76SE.book Page 73 Wednesday, July 6, 2016 4:24 PM

741-3. Stöldskydd
OM52G76SE
OM52G76SE.book Page 74 Wednesday, July 6, 2016 4:24 PM

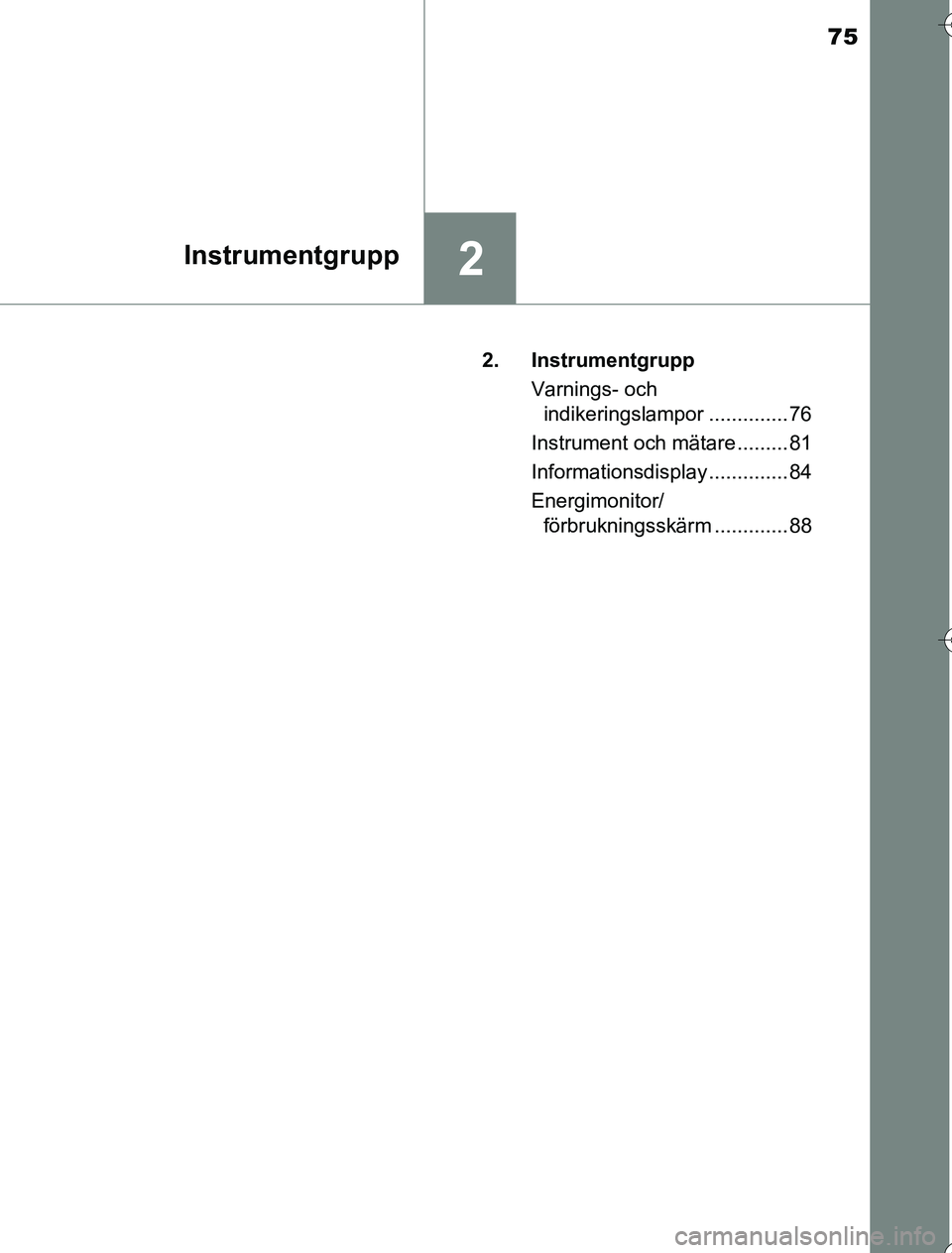

75
2Instrumentgrupp
OM52G76SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 76
Instrument och mätare ......... 81
Informationsdisplay .............. 84
Energimonitor/ förbrukningsskärm .............88
OM52G76SE.book Page 75 Wednesday, July 6, 2016 4:24 PM

762. Instrumentgrupp
OM52G76SE

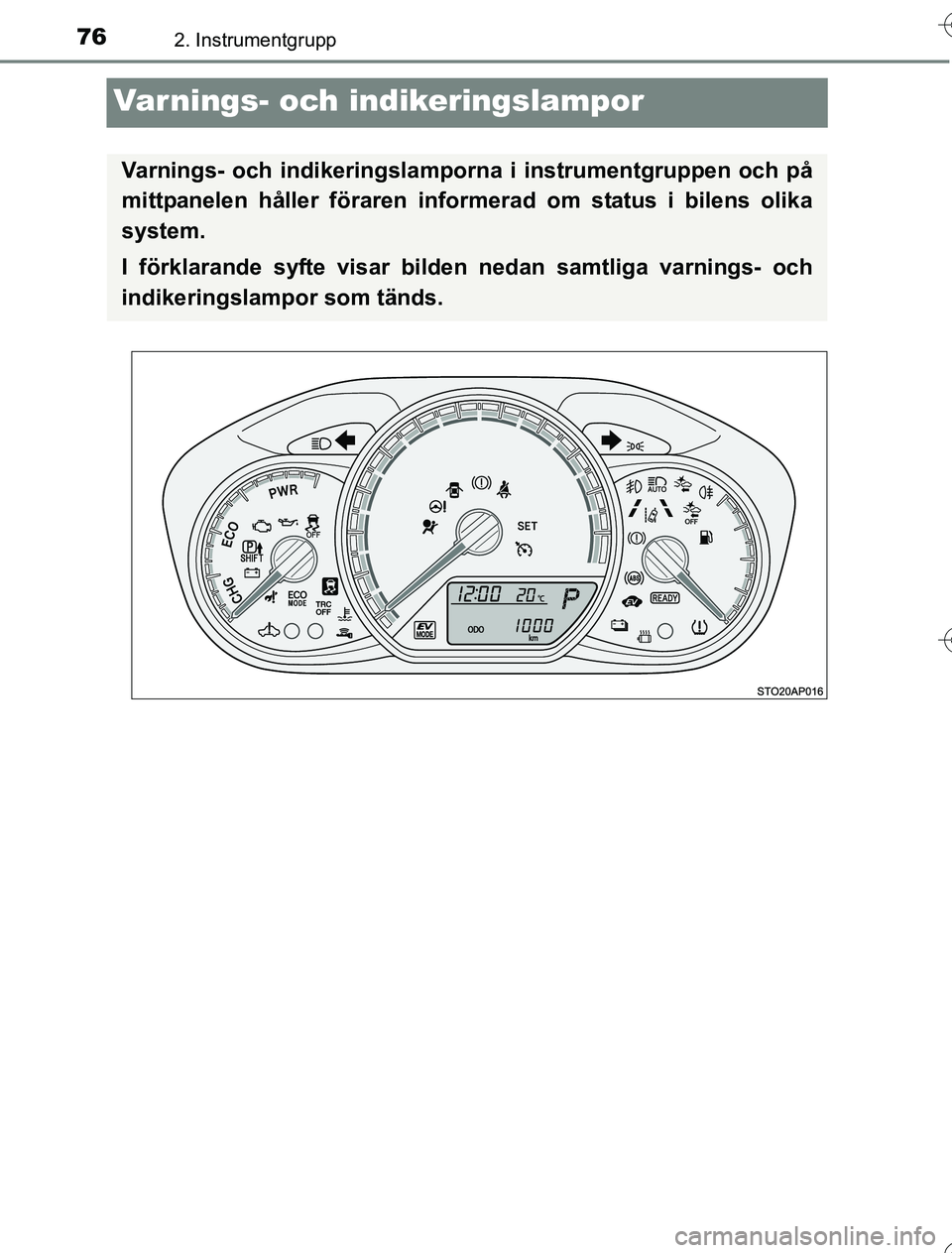

Varnings- och indikeringslampor
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status i bilens olika
system.
I förklarande syfte visar bilden nedan samtliga varnings- och
indikeringslampor som tänds.
OM52G76SE.book Page 76 Wednesday, July 6, 2016 4:24 PM

772. Instrumentgrupp
2
Instrumentgrupp
OM52G76SE

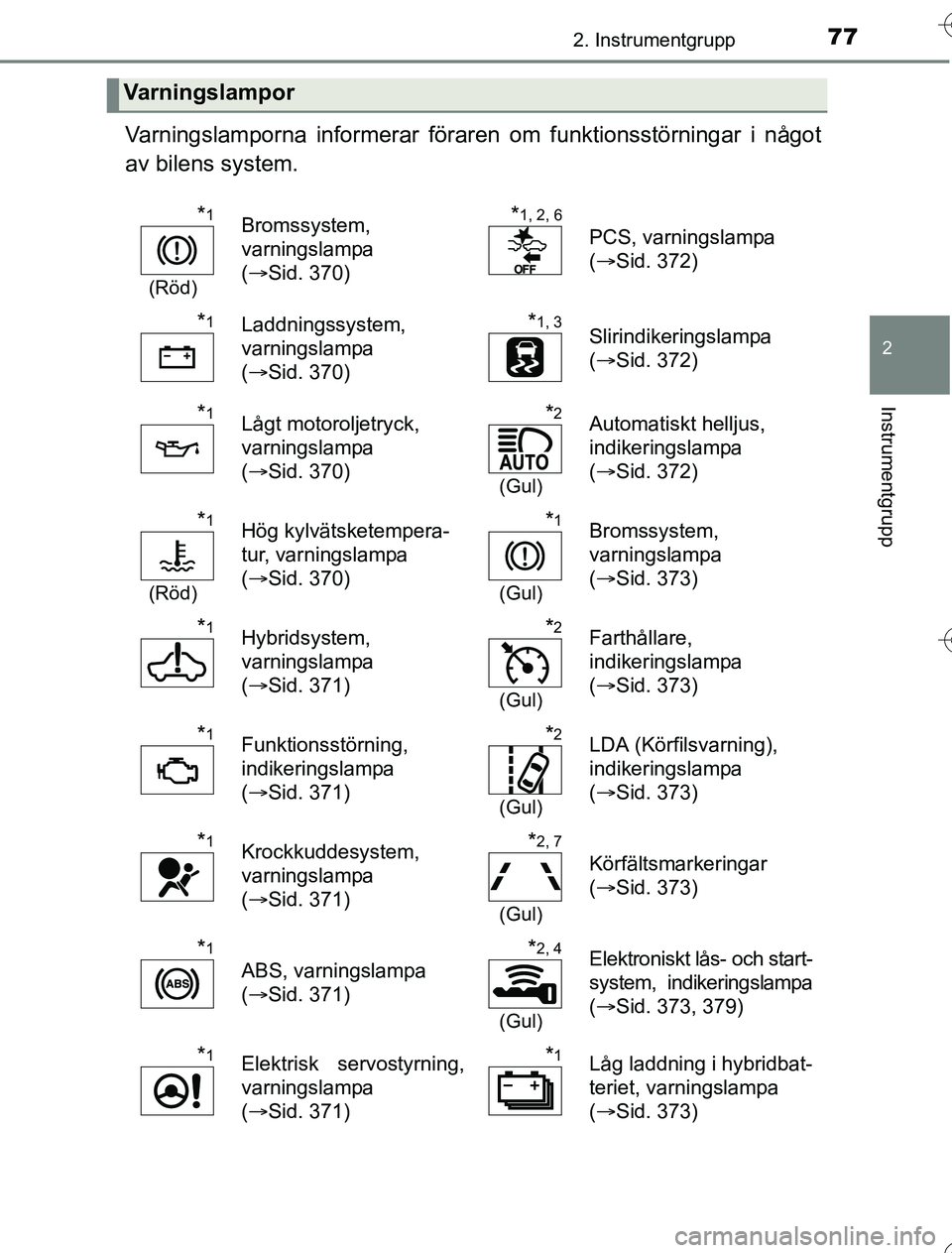

Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1
(Röd)
Bromssystem,
varningslampa
( Sid. 370)*1, 2, 6
PCS, varningslampa
(Sid. 372)
*1Laddningssystem,
varningslampa
(Sid. 370)*1, 3Slirindikeringslampa
(Sid. 372)
*1Lågt motoroljetryck,
varningslampa
(Sid. 370)*2
(Gul)
Automatiskt helljus,
indikeringslampa
(Sid. 372)
*1
(Röd)
Hög kylvätsketempera-
tur, varningslampa
(Sid. 370)*1
(Gul)
Bromssystem,
varningslampa
(Sid. 373)
*1Hybridsystem,
varningslampa
(Sid. 371)*2
(Gul)
Farthållare,
indikeringslampa
(Sid. 373)
*1Funktionsstörning,
indikeringslampa
(Sid. 371)*2
(Gul)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 373)
*1Krockkuddesystem,
varningslampa
(Sid. 371)*2, 7
(Gul)
Körfältsmarkeringar
(Sid. 373)
*1
ABS, varningslampa
(Sid. 371)
*2, 4
(Gul)
Elektroniskt lås- och start-
system, indikeringslampa
(Sid. 373, 379)
*1Elektrisk servostyrning,
varningslampa
(Sid. 371)*1Låg laddning i hybridbat-
teriet, varningslampa
(Sid. 373)
OM52G76SE.book Page 77 Wednesday, July 6, 2016 4:24 PM

782. Instrumentgrupp
OM52G76SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när hybridsystemet startats, eller efter några sekunder. Om en
lampa inte tänds, eller om en lampa inte släcks, kan en störning ha uppstått i
ett system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
*2: I förekommande fall
*3: Lampan tänds för att indikera en funktionsstörning.
*4: Lampan blinkar med gult sken för att visa att något är fel. Lampan blinkarsnabbt med grönt sken för att visa att rattlåset inte har lossats.
*5: Lampan tänds på mittpanelen.
*6: Lampan blinkar för att indikera en funktionsstörning.
*7: Lamporna tänds med LDA-indikatorn för att indikera funktionsstörning.

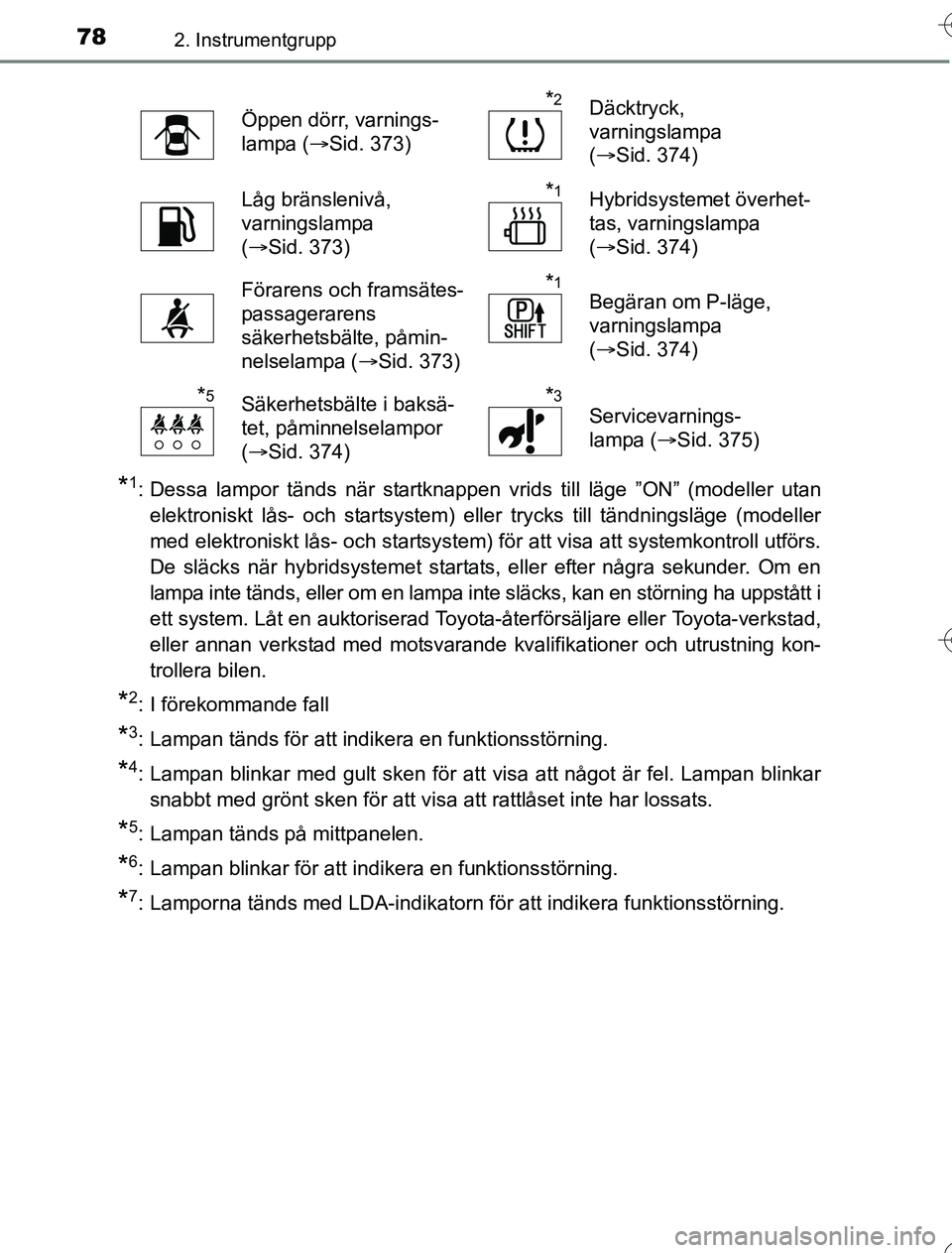

Öppen dörr, varnings-
lampa ( Sid. 373)*2Däcktryck,
varningslampa
(Sid. 374)
Låg bränslenivå,
varningslampa
(Sid. 373)*1Hybridsystemet överhet-
tas, varningslampa
(Sid. 374)
Förarens och framsätes-
passagerarens
säkerhetsbälte, påmin-
nelselampa ( Sid. 373)*1Begäran om P-läge,
varningslampa
(Sid. 374)
*5Säkerhetsbälte i baksä-
tet, påminnelselampor
(Sid. 374)*3
Servicevarnings-
lampa ( Sid. 375)
OM52G76SE.book Page 78 Wednesday, July 6, 2016 4:24 PM

792. Instrumentgrupp
2
Instrumentgrupp
OM52G76SE

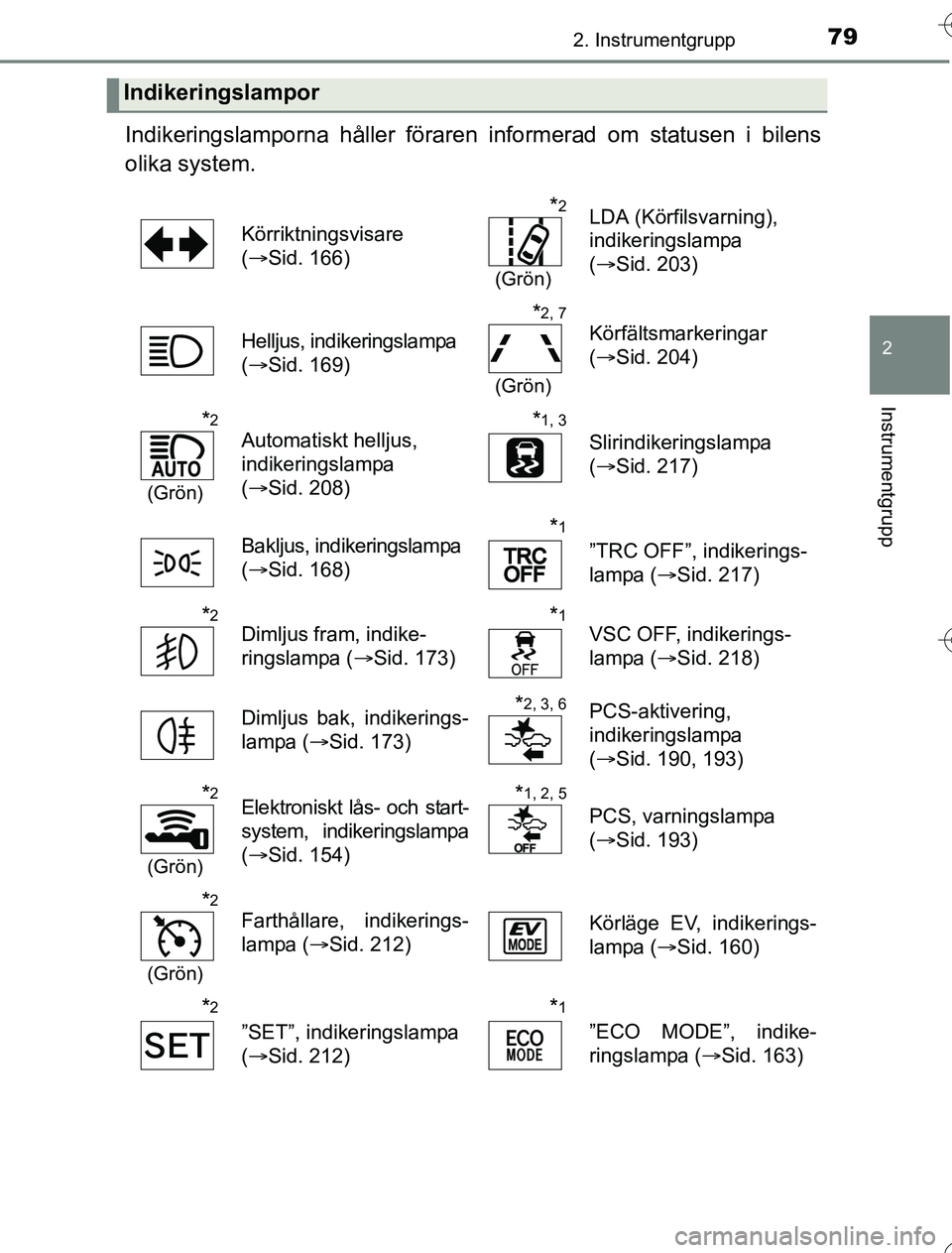

Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(Sid. 166)
*2
(Grön)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 203)
Helljus, indikeringslampa
( Sid. 169)
*2, 7
(Grön)
Körfältsmarkeringar
(Sid. 204)
*2
(Grön)
Automatiskt helljus,
indikeringslampa
(Sid. 208)*1, 3
Slirindikeringslampa
(Sid. 217)
Bakljus, indikeringslampa
( Sid. 168)
*1
”TRC OFF”, indikerings-
lampa ( Sid. 217)
*2Dimljus fram, indike-
ringslampa ( Sid. 173)*1VSC OFF, indikerings-
lampa (Sid. 218)
Dimljus bak, indikerings-
lampa ( Sid. 173)
*2, 3, 6PCS-aktivering,
indikeringslampa
(Sid. 190, 193)
*2
(Grön)
Elektroniskt lås- och start-
system, indikeringslampa
(Sid. 154)*1, 2, 5
PCS, varningslampa
(Sid. 193)
*2
(Grön)
Farthållare, indikerings-
lampa ( Sid. 212) Körläge EV, indikerings-
lampa (
Sid. 160)
*2
”SET”, indikeringslampa
(Sid. 212)
*1
”ECO MODE”, indike-
ringslampa ( Sid. 163)
OM52G76SE.book Page 79 Wednesday, July 6, 2016 4:24 PM

802. Instrumentgrupp
OM52G76SE

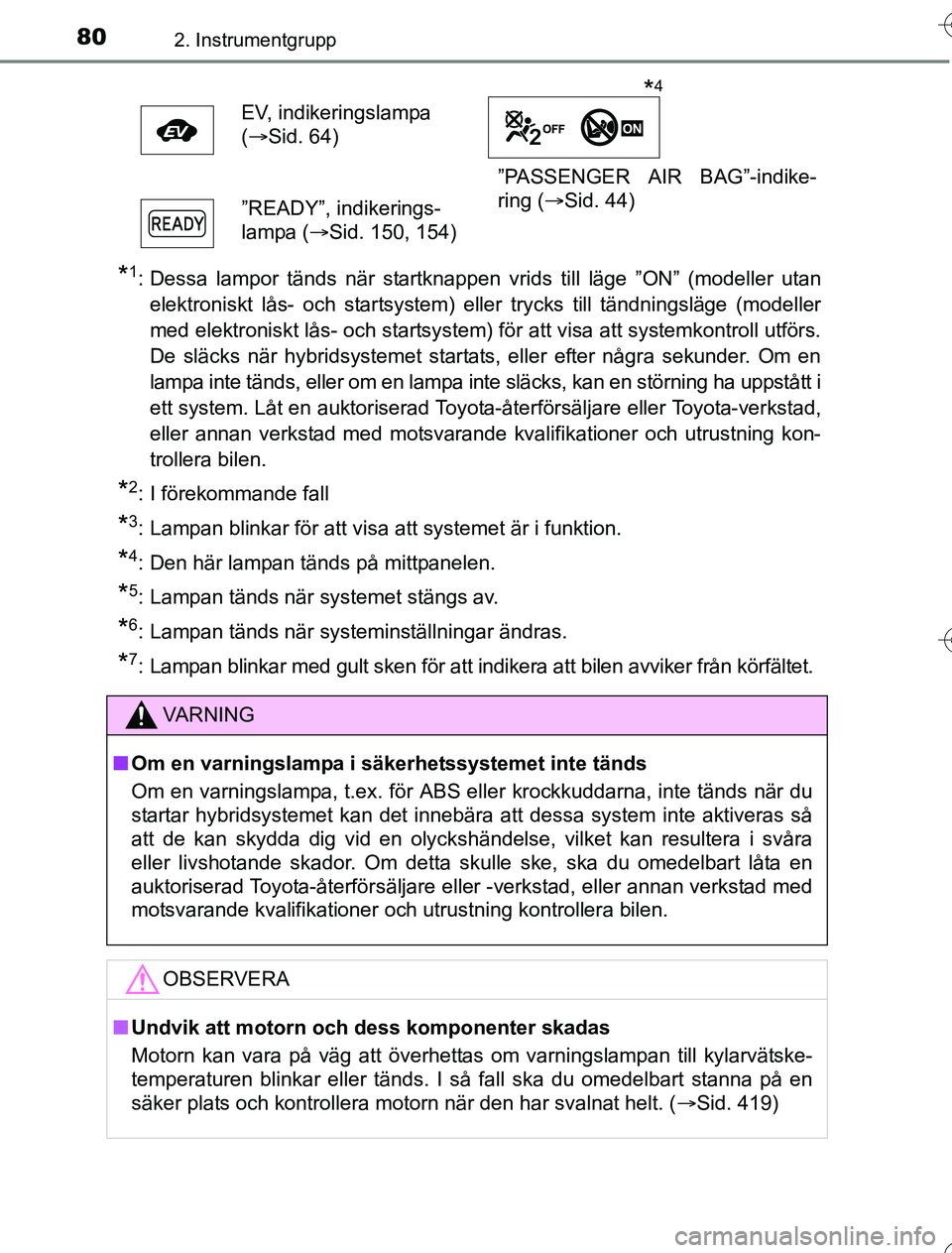

*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när hybridsystemet startats, eller efter några sekunder. Om en
lampa inte tänds, eller om en lampa inte släcks, kan en störning ha uppstått i
ett system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
*2: I förekommande fall
*3: Lampan blinkar för att visa att systemet är i funktion.
*4: Den här lampan tänds på mittpanelen.
*5: Lampan tänds när systemet stängs av.
*6: Lampan tänds när systeminställningar ändras.
*7: Lampan blinkar med gult sken för att indikera att bilen avviker från körfältet. EV, indikeringslampa
(
Sid. 64)
”PASSENGER AIR BAG”-indike-
ring (Sid. 44)
”READY”, indikerings-
lampa ( Sid. 150, 154)
VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle ske, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan till kylarvätske-
temperaturen blinkar eller tänds. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( Sid. 419)
*4
OM52G76SE.book Page 80 Wednesday, July 6, 2016 4:24 PM
