TOYOTA YARIS HYBRID 2016 Instructieboekje (in Dutch)

3317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

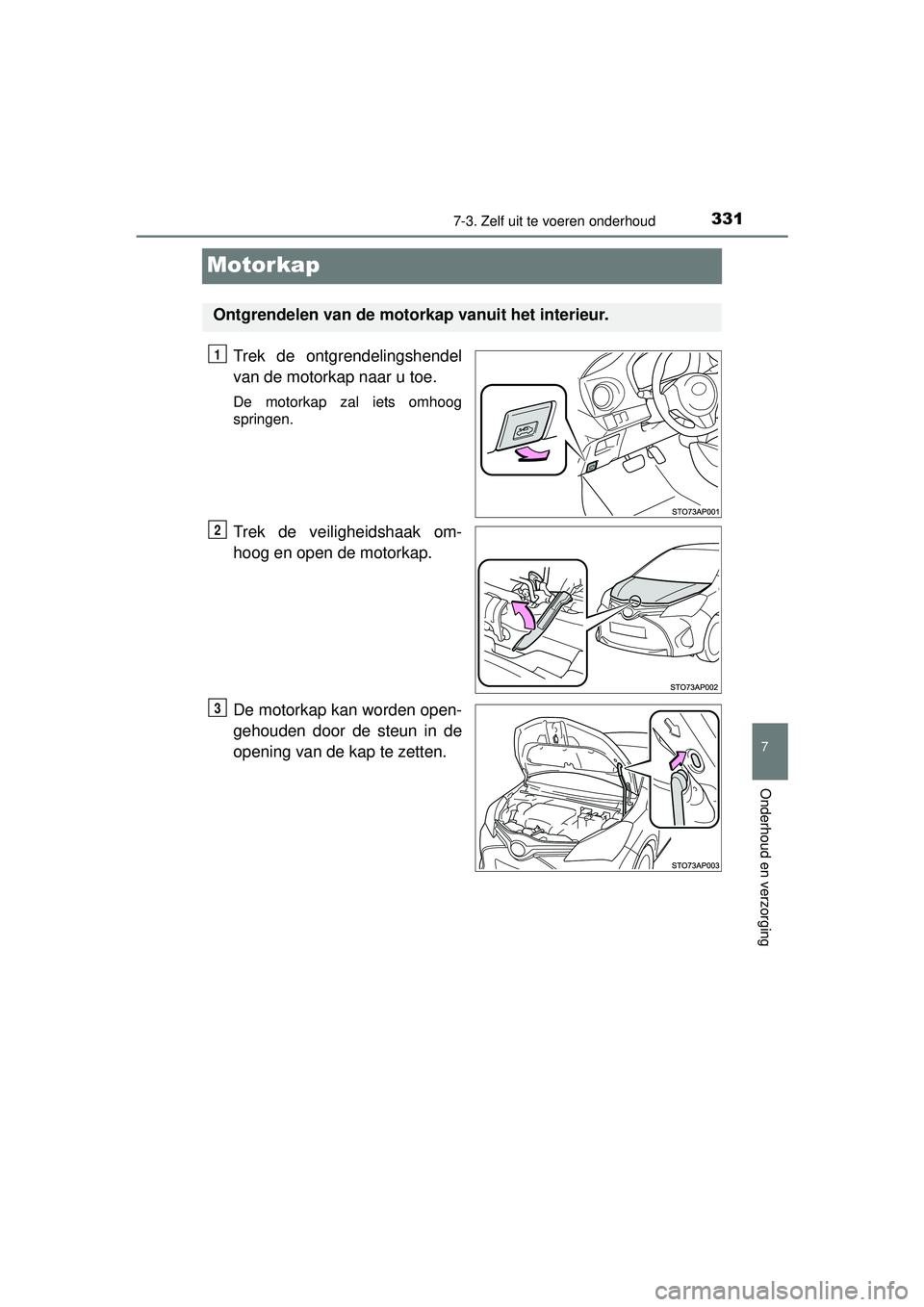

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak om-
hoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 331 Friday, April 22, 2016 10:49 AM

3327-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

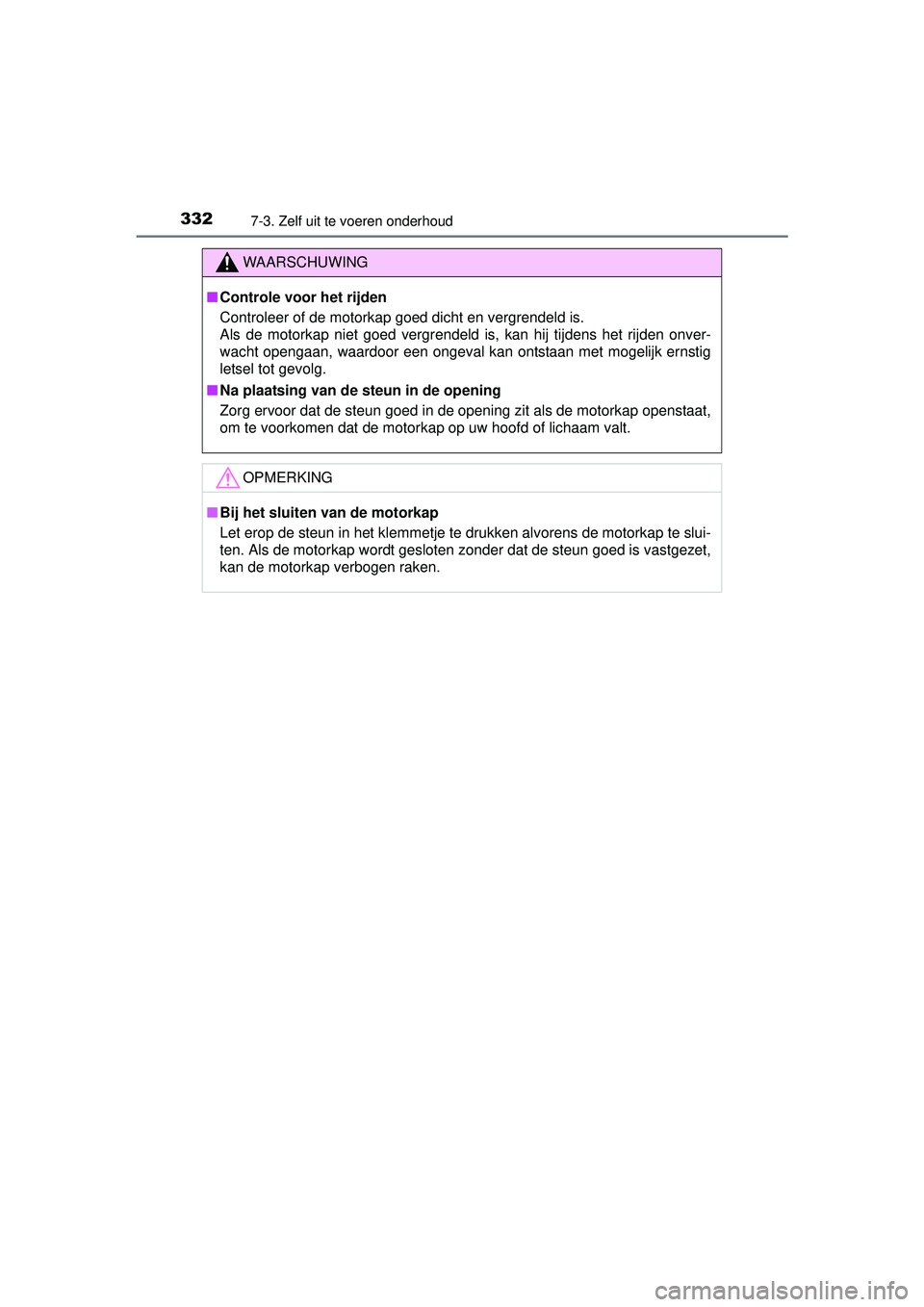

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS_HV_OM_Europe_OM52G76E.book Page 332 Friday, April 22, 2016 10:49 AM

3337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

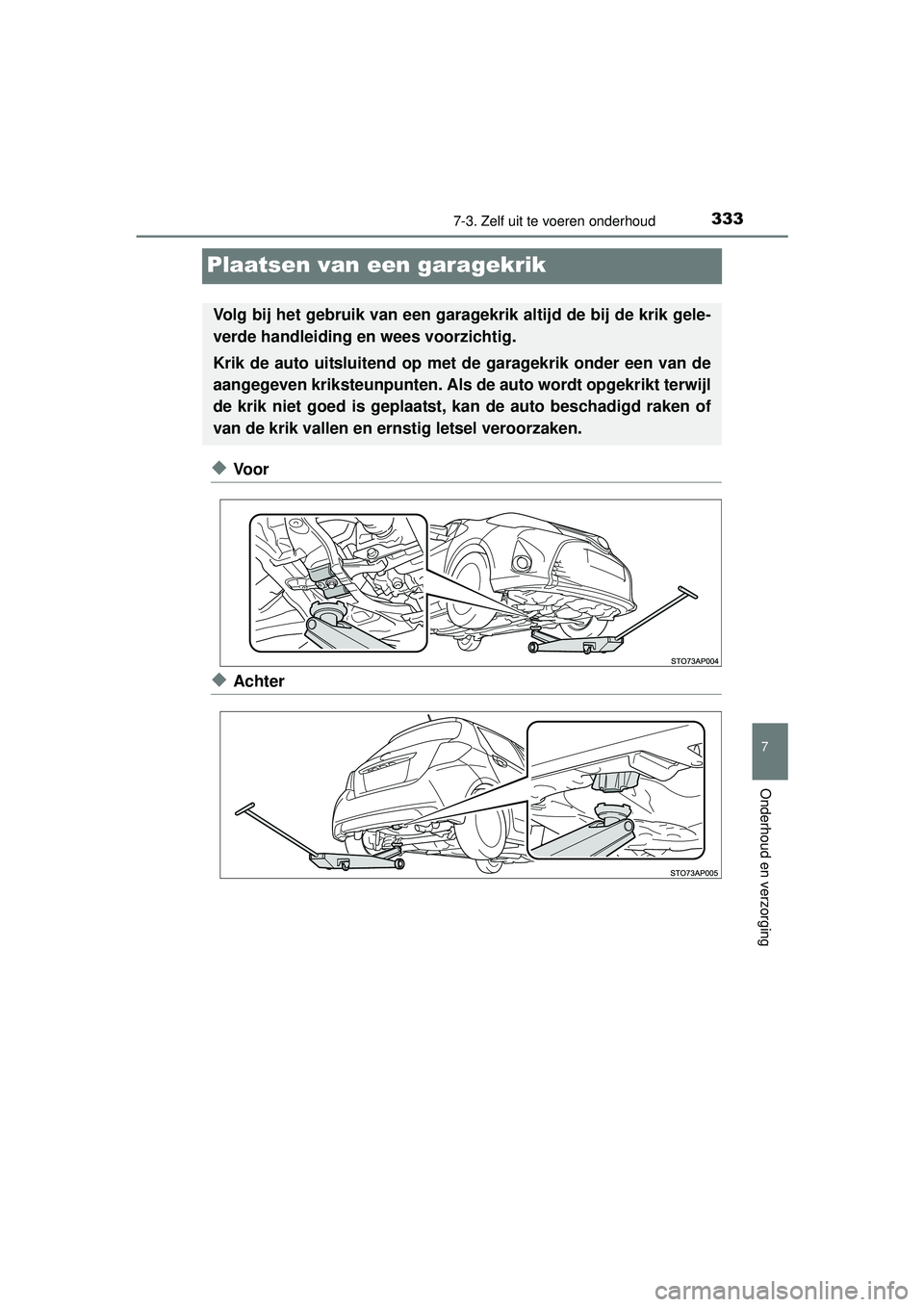

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
YARIS_HV_OM_Europe_OM52G76E.book Page 333 Friday, April 22, 2016 10:49 AM

3347-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

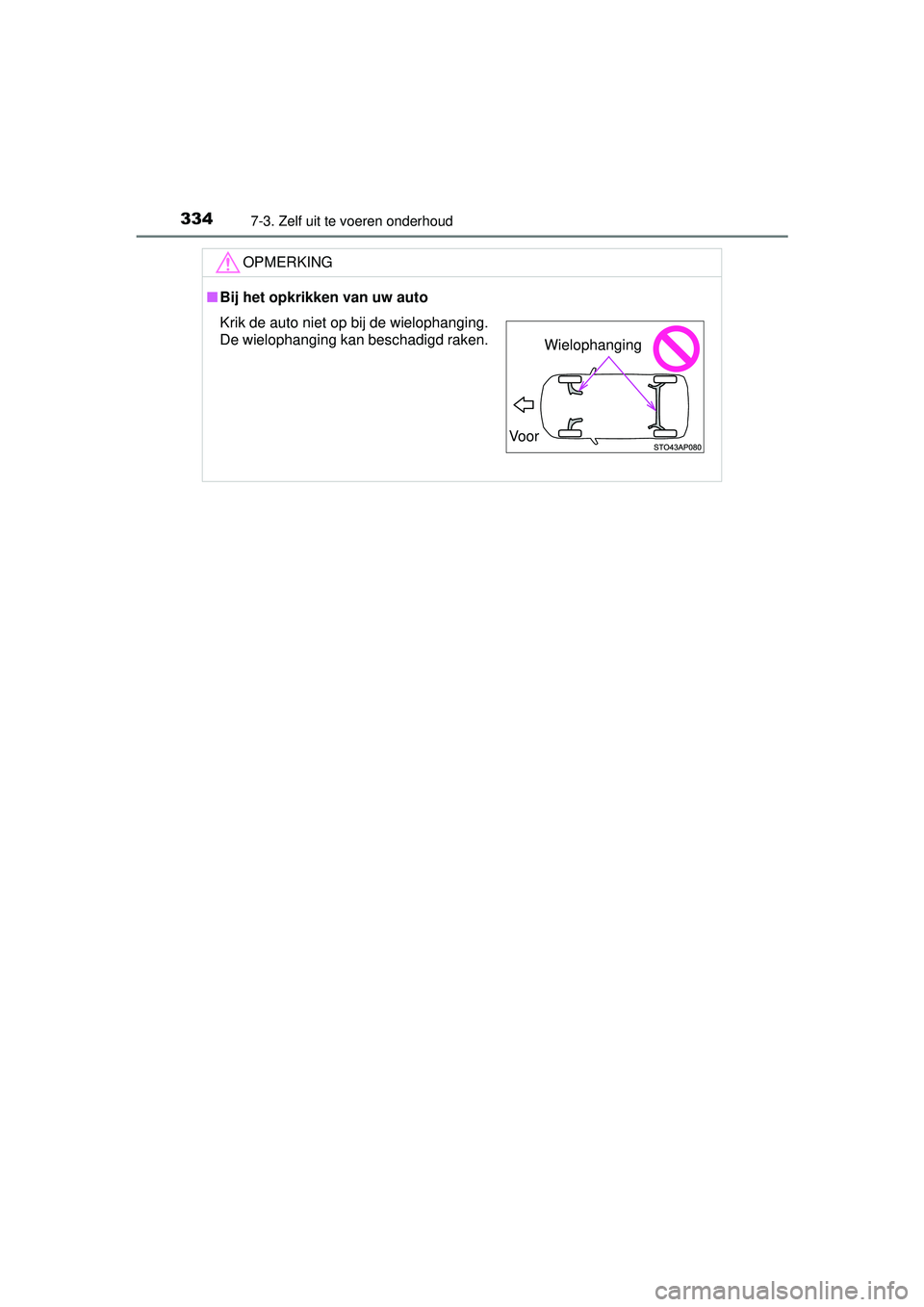

OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_HV_OM_Europe_OM52G76E.book Page 334 Friday, April 22, 2016 10:49 AM

3357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E
Motorruimte
Zekeringenkasten
(→Blz. 373)
Motorolievuldop ( →Blz. 337)
Radiateurdop koelvloeistof
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 339)
Koelvloeistofreservoir (→ Blz. 339) Radiateur koelsysteem
verbrandingsmotor/
vermogensregeleenheid
(→ Blz. 340)
Elektrische koelventilator
Condensor ( →Blz. 340)
Oliepeilstok ( →Blz. 336)
Sproeierreservoir
( →Blz. 341)1
2
3
4
5
6
7
8
9
10
YARIS_HV_OM_Europe_OM52G76E.book Page 335 Friday, April 22, 2016 10:49 AM

3367-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

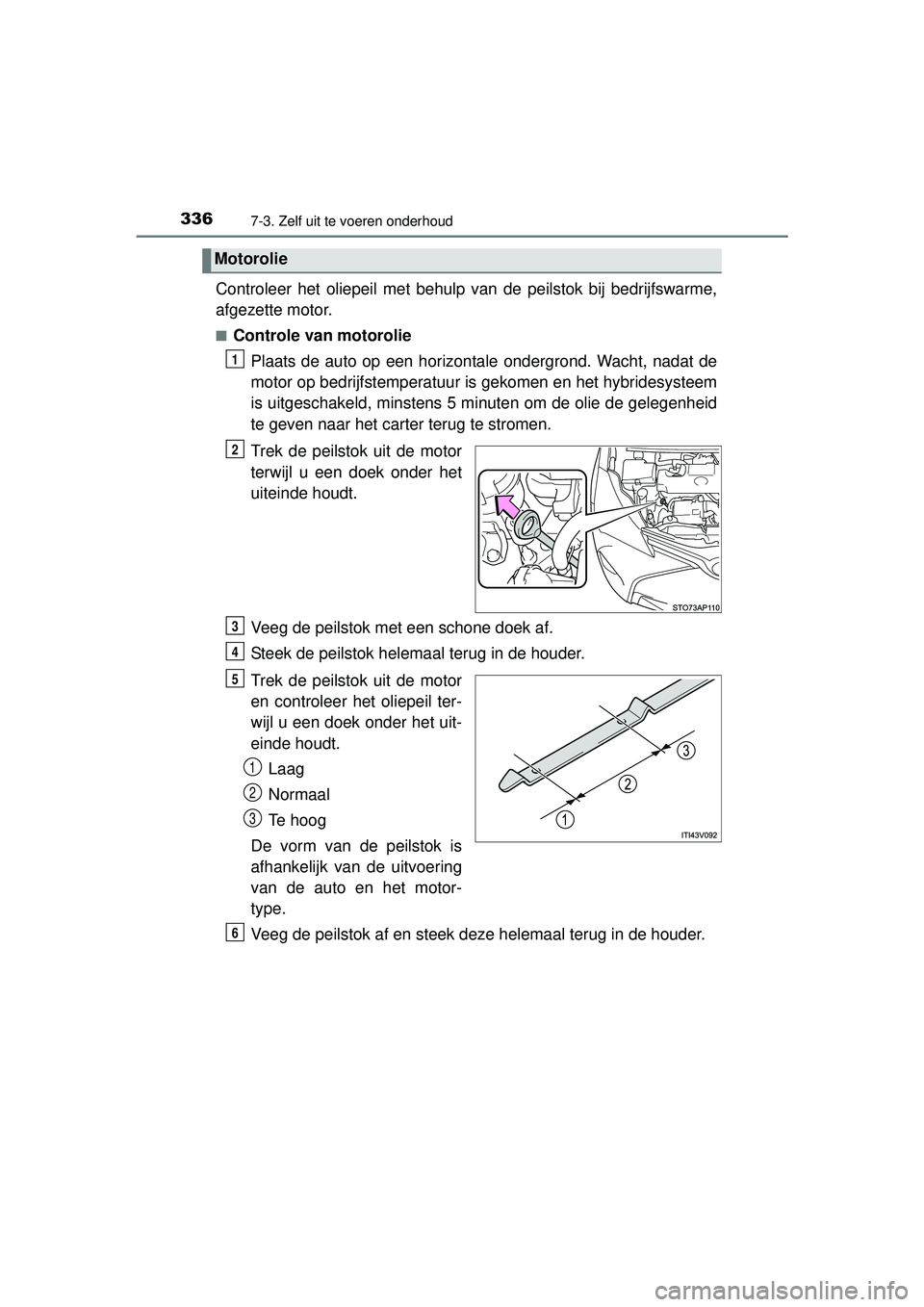

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
YARIS_HV_OM_Europe_OM52G76E.book Page 336 Friday, April 22, 2016 10:49 AM

3377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E■

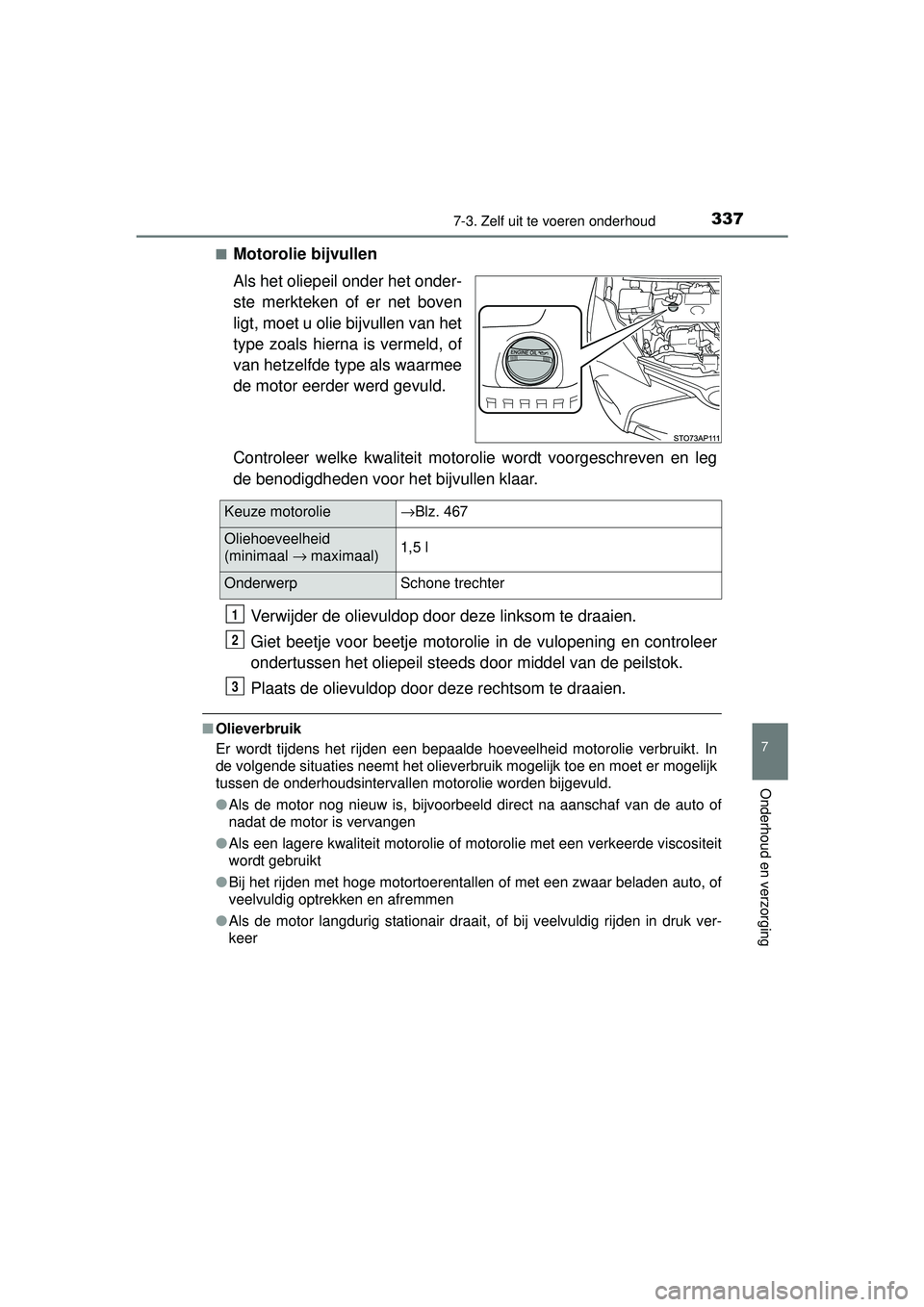

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie →Blz. 467
Oliehoeveelheid
(minimaal → maximaal) 1,5 l
Onderwerp
Schone trechter
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 337 Friday, April 22, 2016 10:49 AM

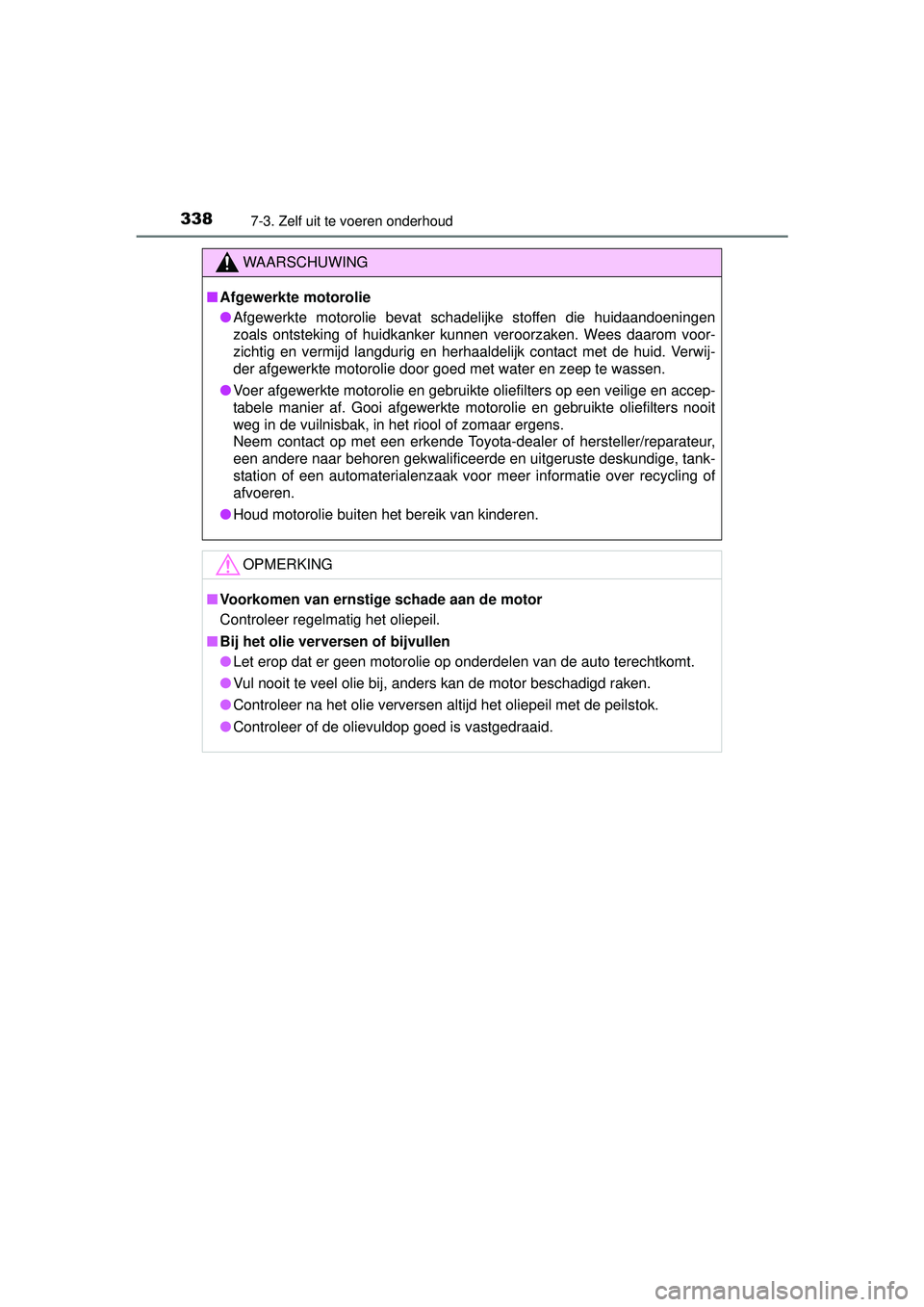

3387-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
YARIS_HV_OM_Europe_OM52G76E.book Page 338 Friday, April 22, 2016 10:49 AM

3397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

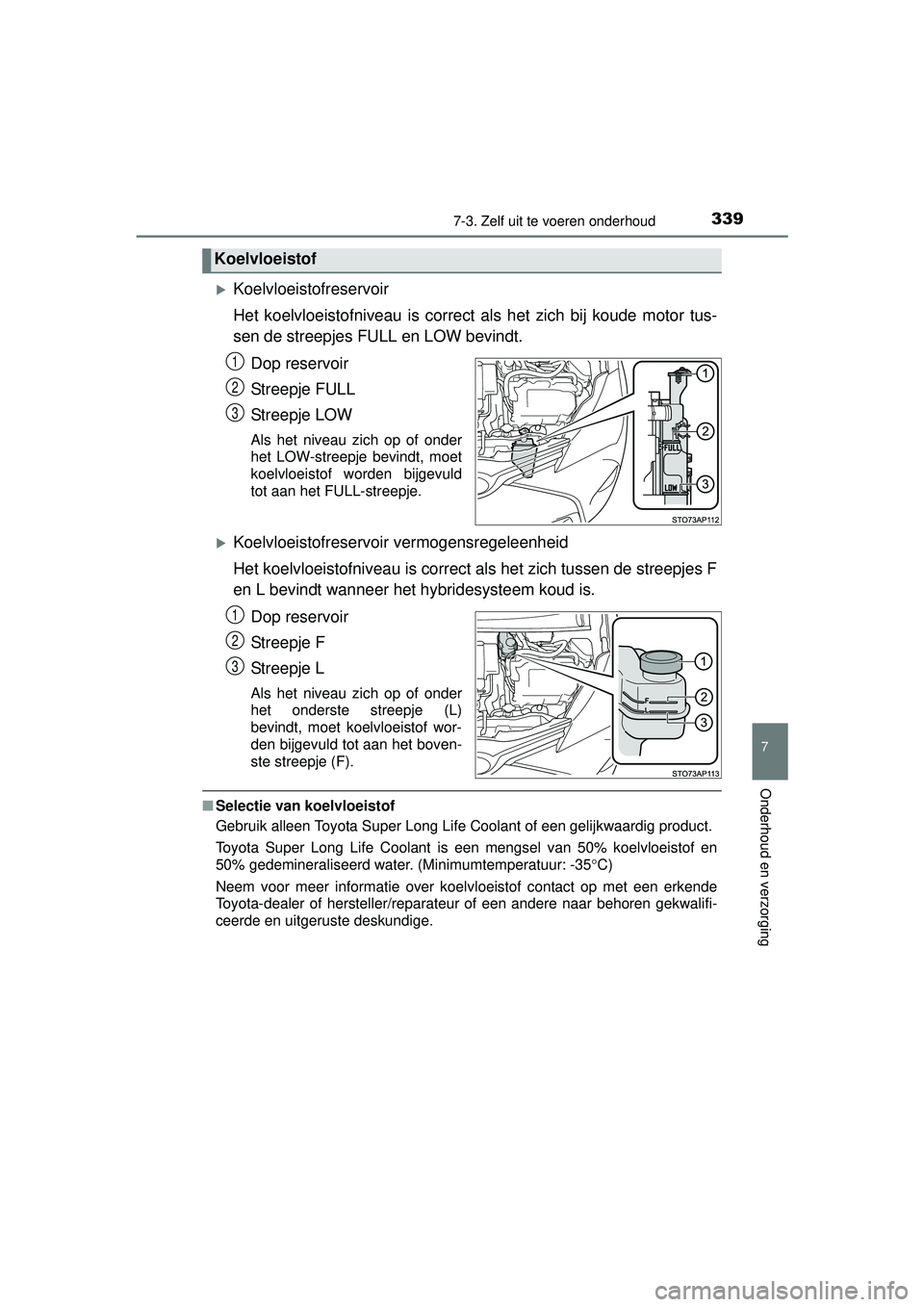

Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich bij koude motor tus-
sen de streepjes FULL en LOW bevindt.Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de streepjes F
en L bevindt wanneer het hybridesysteem koud is.Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder
het onderste streepje (L)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (F).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Koelvloeistof
1
2
3
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 339 Friday, April 22, 2016 10:49 AM

3407-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E■

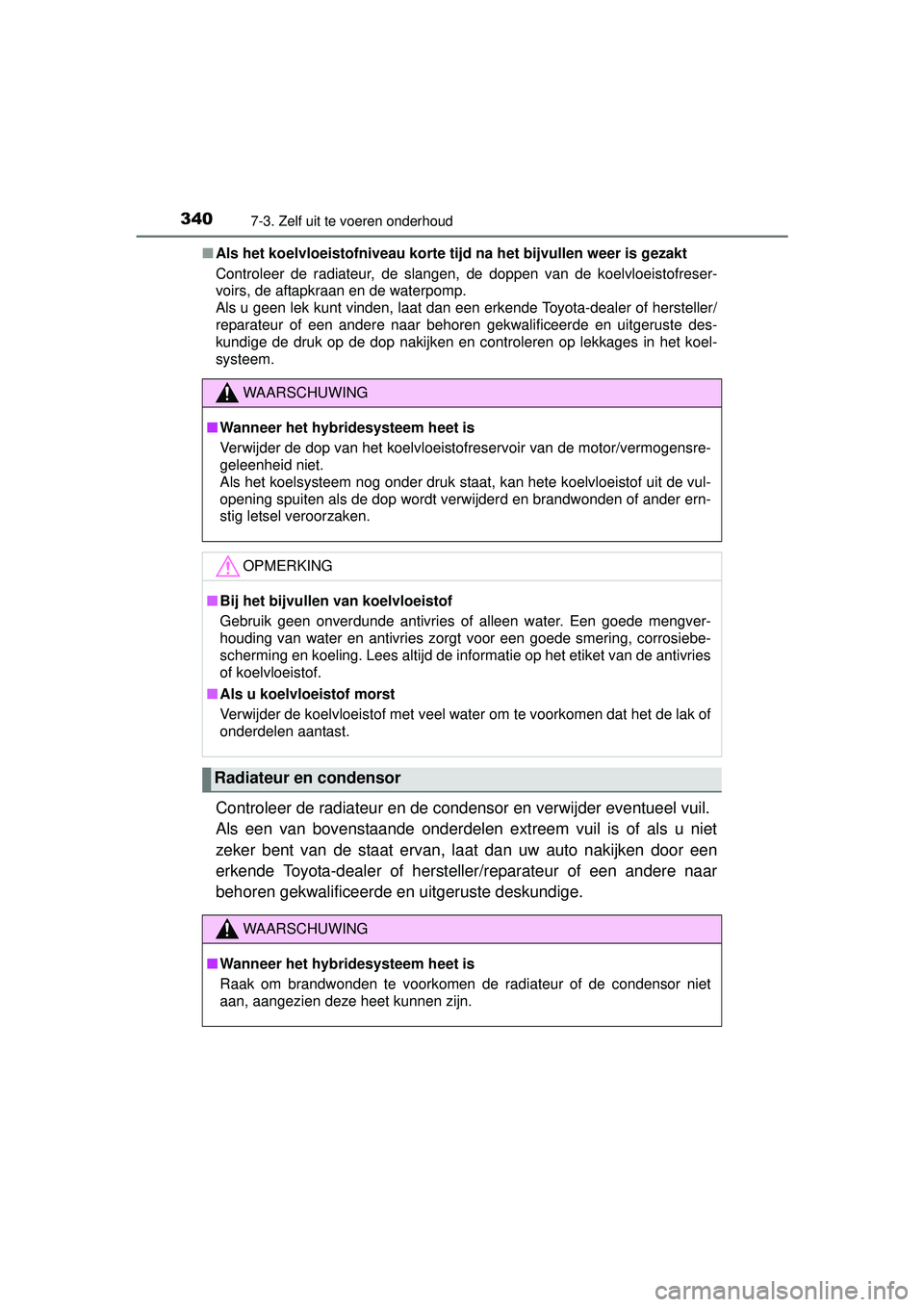

Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen extreem vuil is of als u niet
zeker bent van de staat ervan, la at dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet
aan, aangezien deze heet kunnen zijn.
