TOYOTA YARIS HYBRID 2016 Instructieboekje (in Dutch)

3417-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

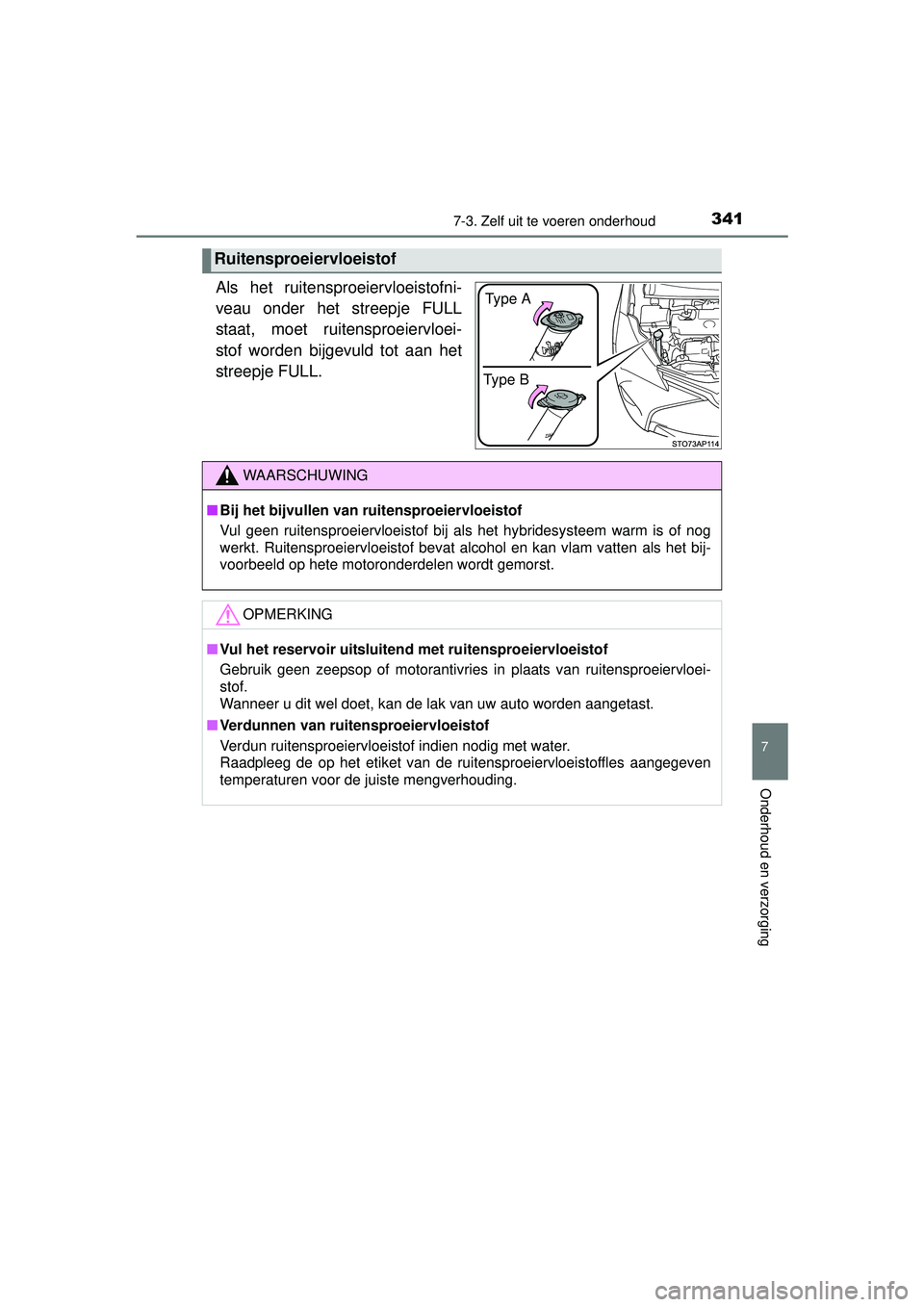

Als het ruitensproeiervloeistofni-
veau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Ruitensproeiervloeistof
Type BType A
WAARSCHUWING
■
Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
YARIS_HV_OM_Europe_OM52G76E.book Page 341 Friday, April 22, 2016 10:49 AM

3427-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

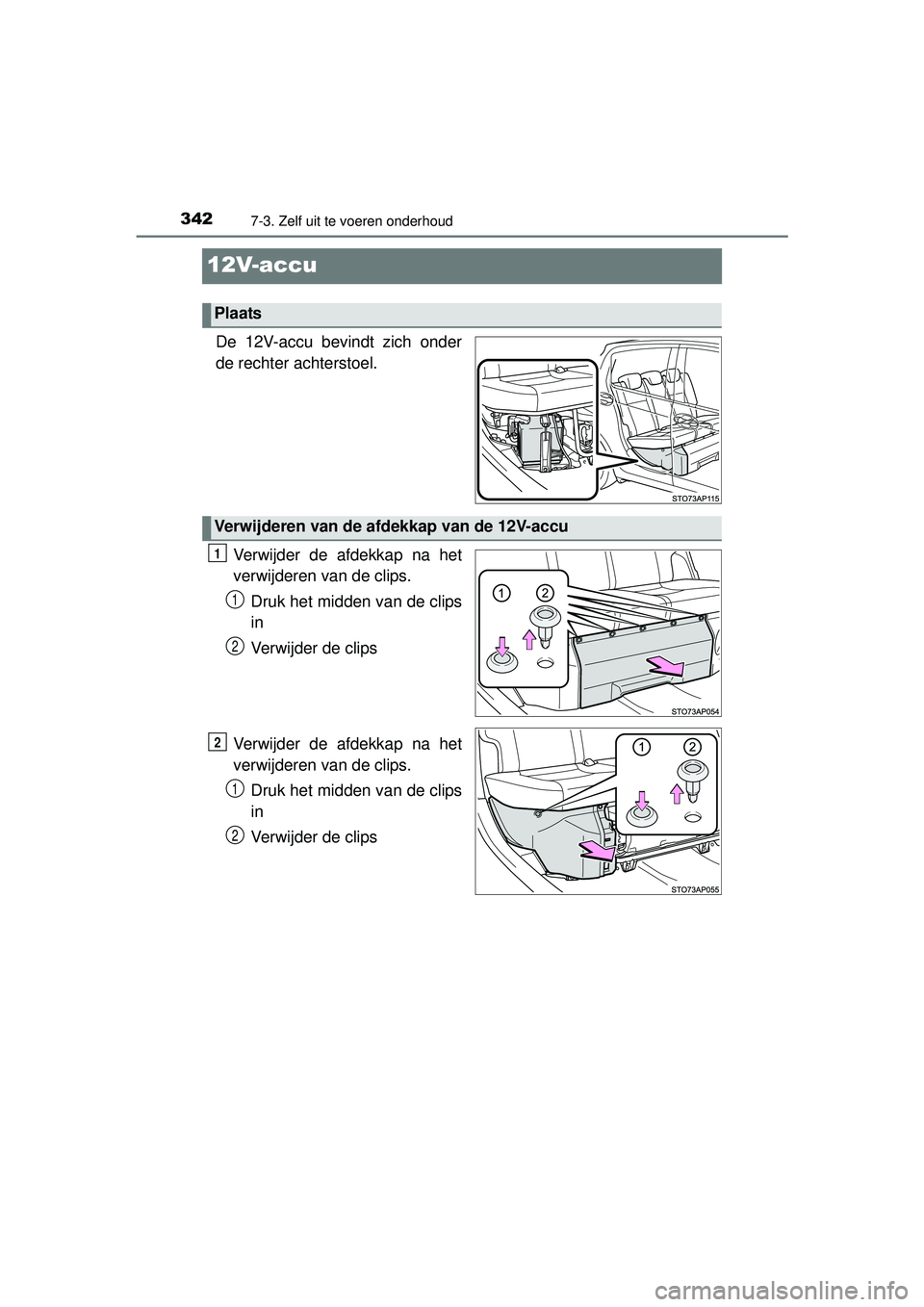

12V-accu
De 12V-accu bevindt zich onder
de rechter achterstoel.Verwijder de afdekkap na het
verwijderen van de clips.Druk het midden van de clips
in
Verwijder de clips
Verwijder de afdekkap na het
verwijderen van de clips. Druk het midden van de clips
in
Verwijder de clips
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
1
2
2
1
2
YARIS_HV_OM_Europe_OM52G76E.book Page 342 Friday, April 22, 2016 10:49 AM

3437-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

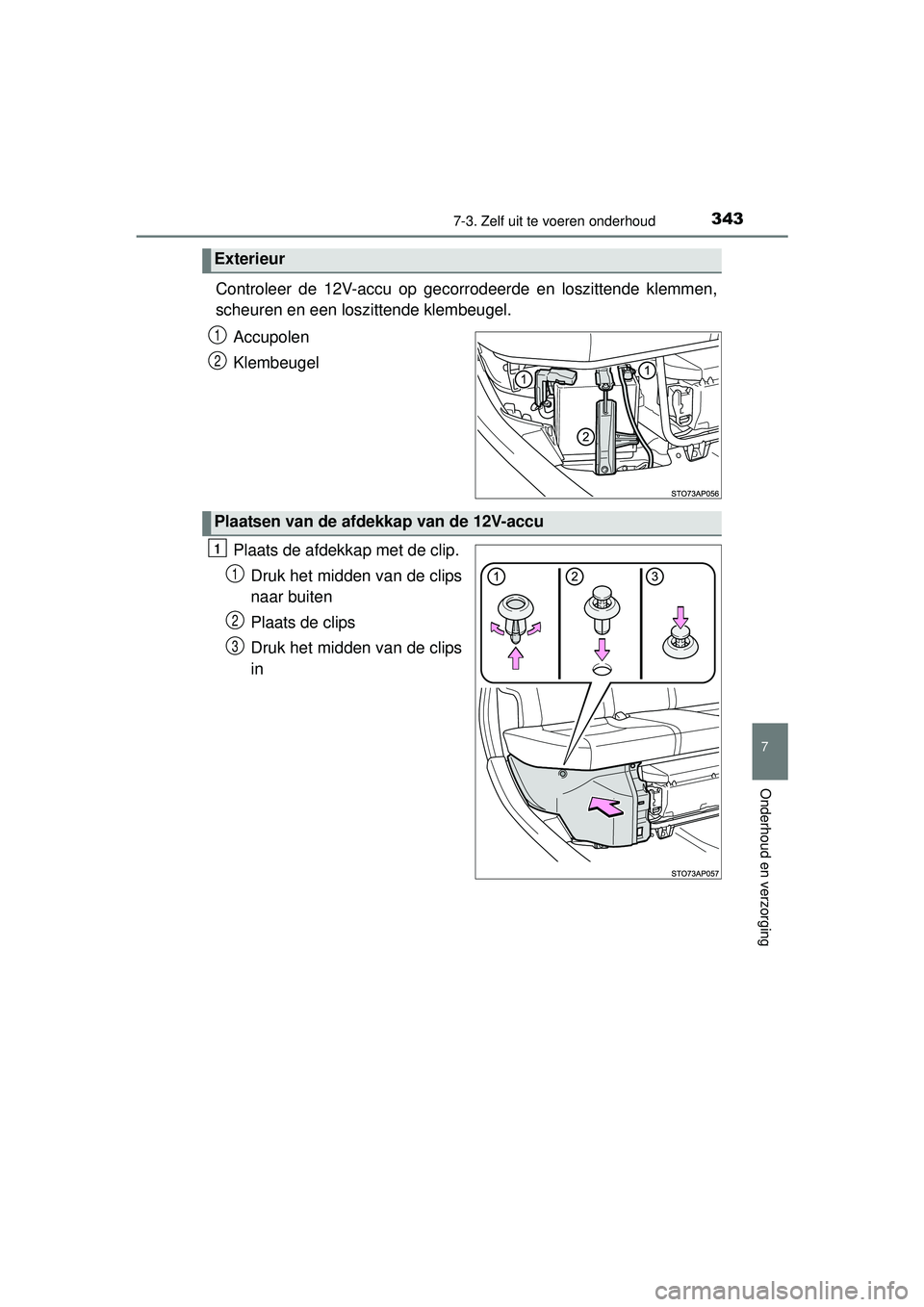

Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.Accupolen
Klembeugel
Plaats de afdekkap met de clip.Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips
in
Exterieur
1
2
Plaatsen van de afdekkap van de 12V-accu
1
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 343 Friday, April 22, 2016 10:49 AM

3447-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

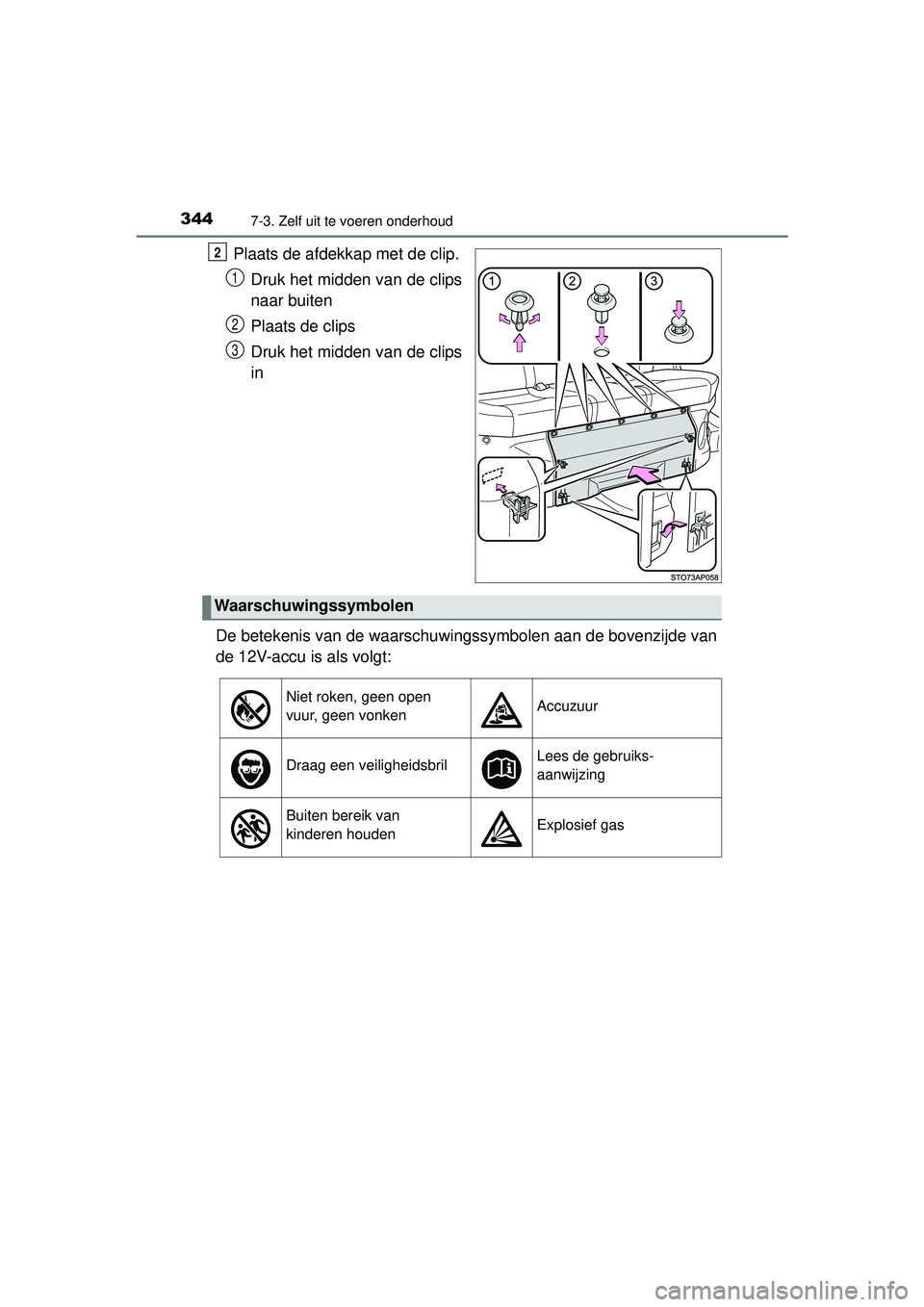

Plaats de afdekkap met de clip.Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips
in
De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:2
1
2
3
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiks-
aanwijzing
Buiten bereik van
kinderen houdenExplosief gas
YARIS_HV_OM_Europe_OM52G76E.book Page 344 Friday, April 22, 2016 10:49 AM

3457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

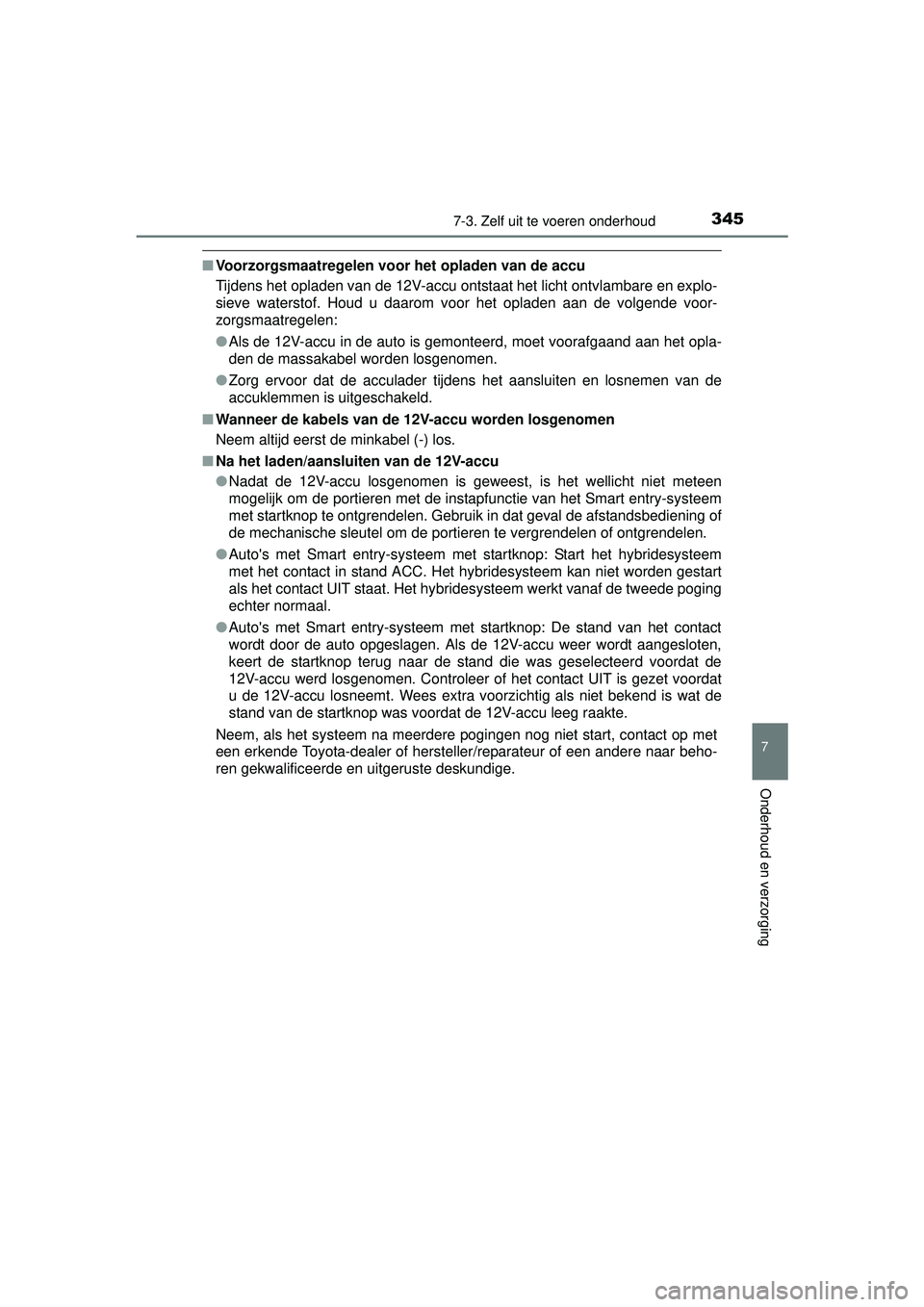

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel (-) los.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest, is het wellicht niet meteen
mogelijk om de portieren met de instapfunctie van het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
● Auto's met Smart entry-systeem met startknop: Start het hybridesysteem
met het contact in stand ACC. Het hybridesysteem kan niet worden gestart
als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede poging
echter normaal.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Als de 12V-accu weer wordt aangesloten,
keert de startknop terug naar de stand die was geselecteerd voordat de
12V-accu werd losgenomen. Controleer of het contact UIT is gezet voordat
u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52G76E.book Page 345 Friday, April 22, 2016 10:49 AM

3467-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel (-) los. Als de pluskabel (-) eerst wordt losge-
nomen en een omliggend metalen vlak raakt, ontstaan er vonken die tot
brand kunnen leiden. Het is ook mogelijk dat u een elektrische schok krijgt
of letsel oploopt.
■ Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (3,5 A of minder). Het opla-
den van een 12V-accu met een snellader kan een explosie veroorzaken.
YARIS_HV_OM_Europe_OM52G76E.book Page 346 Friday, April 22, 2016 10:49 AM

3477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

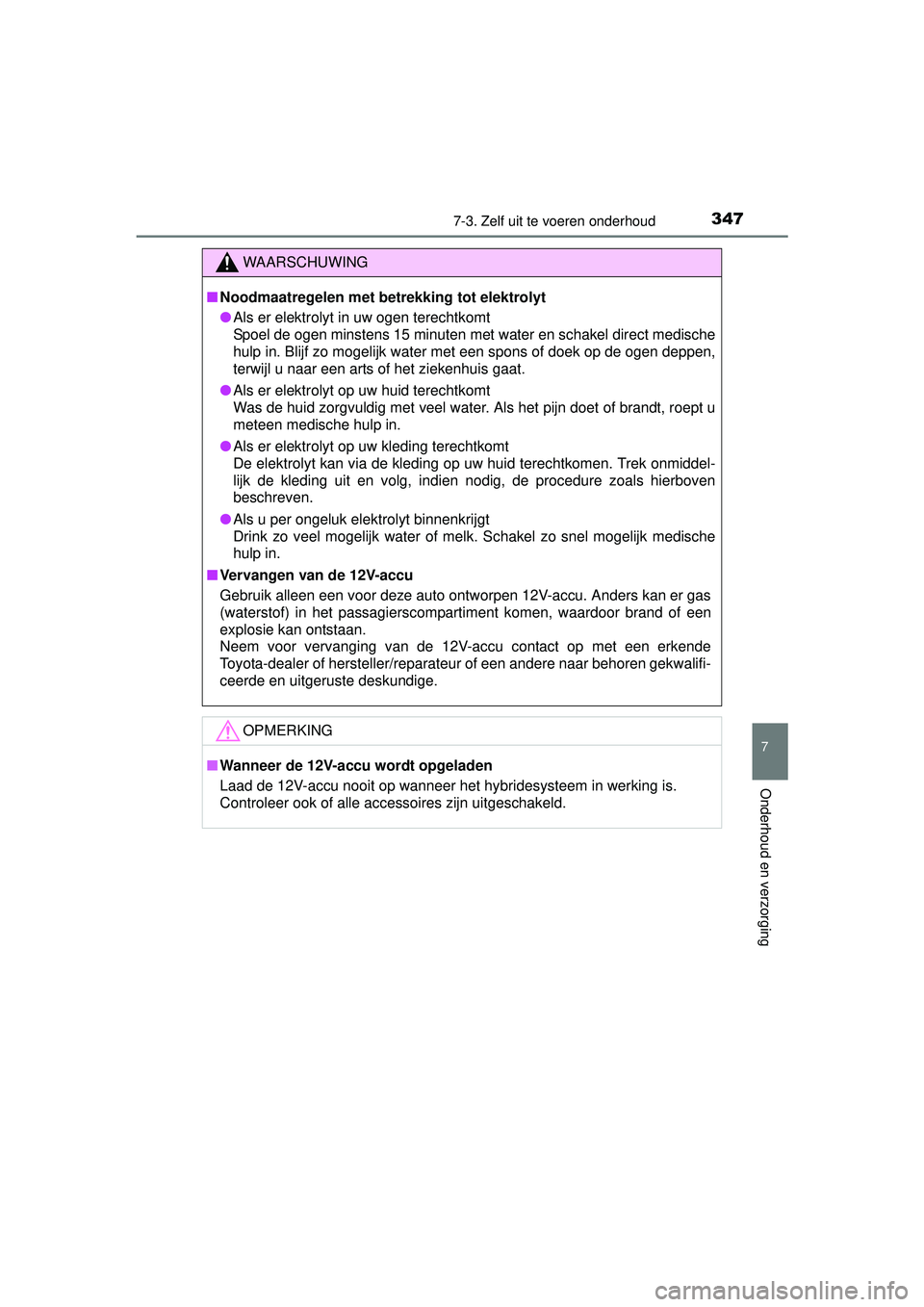

WAARSCHUWING
■Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
■ Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas
(waterstof) in het passagierscompartiment komen, waardoor brand of een
explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is.
Controleer ook of alle accessoires zijn uitgeschakeld.
YARIS_HV_OM_Europe_OM52G76E.book Page 347 Friday, April 22, 2016 10:49 AM

3487-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

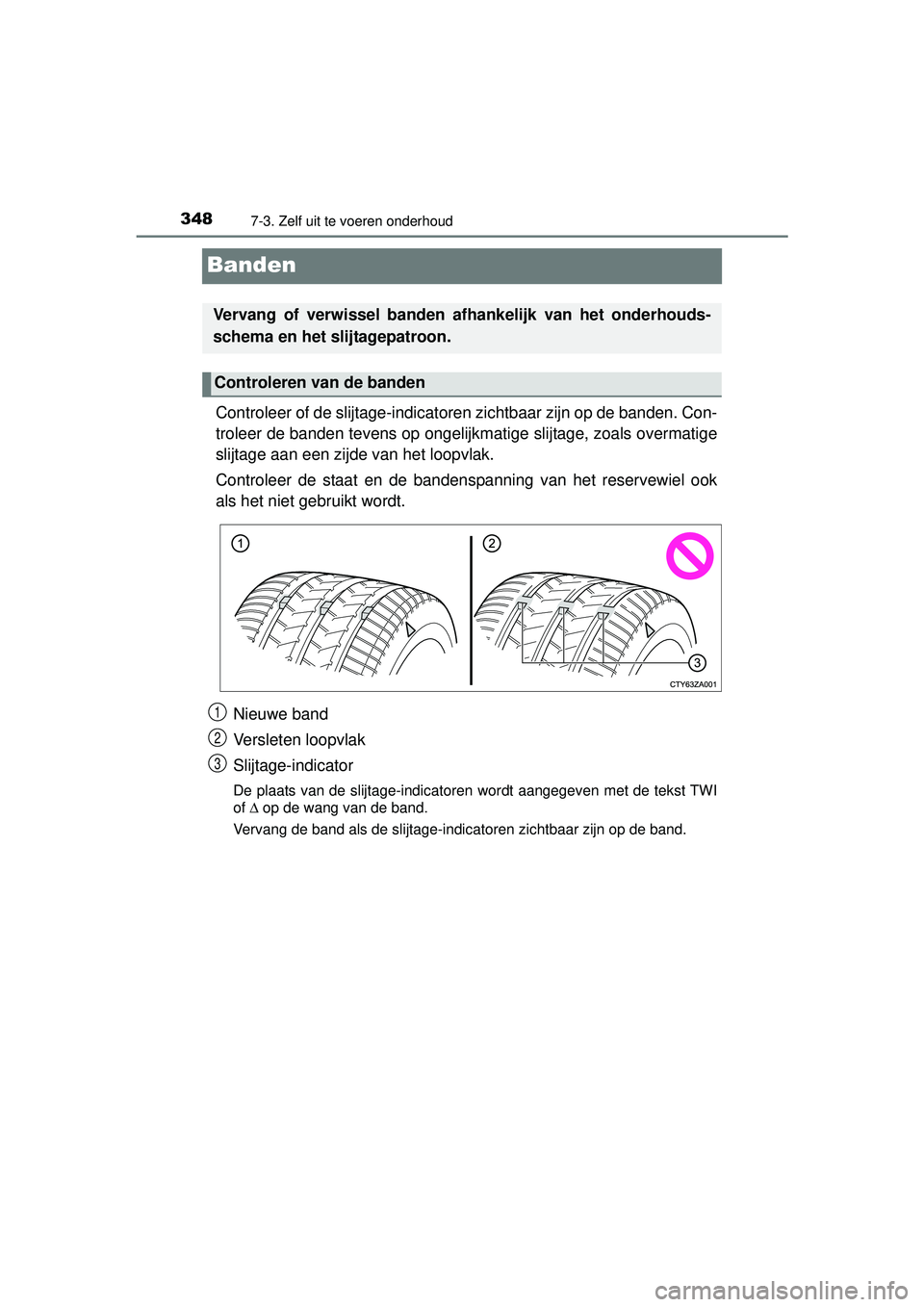

Banden
Controleer of de slijtage-indicatoren zichtbaar zijn op de banden. Con-
troleer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren zichtbaar zijn op de band.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 348 Friday, April 22, 2016 10:49 AM

3497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E

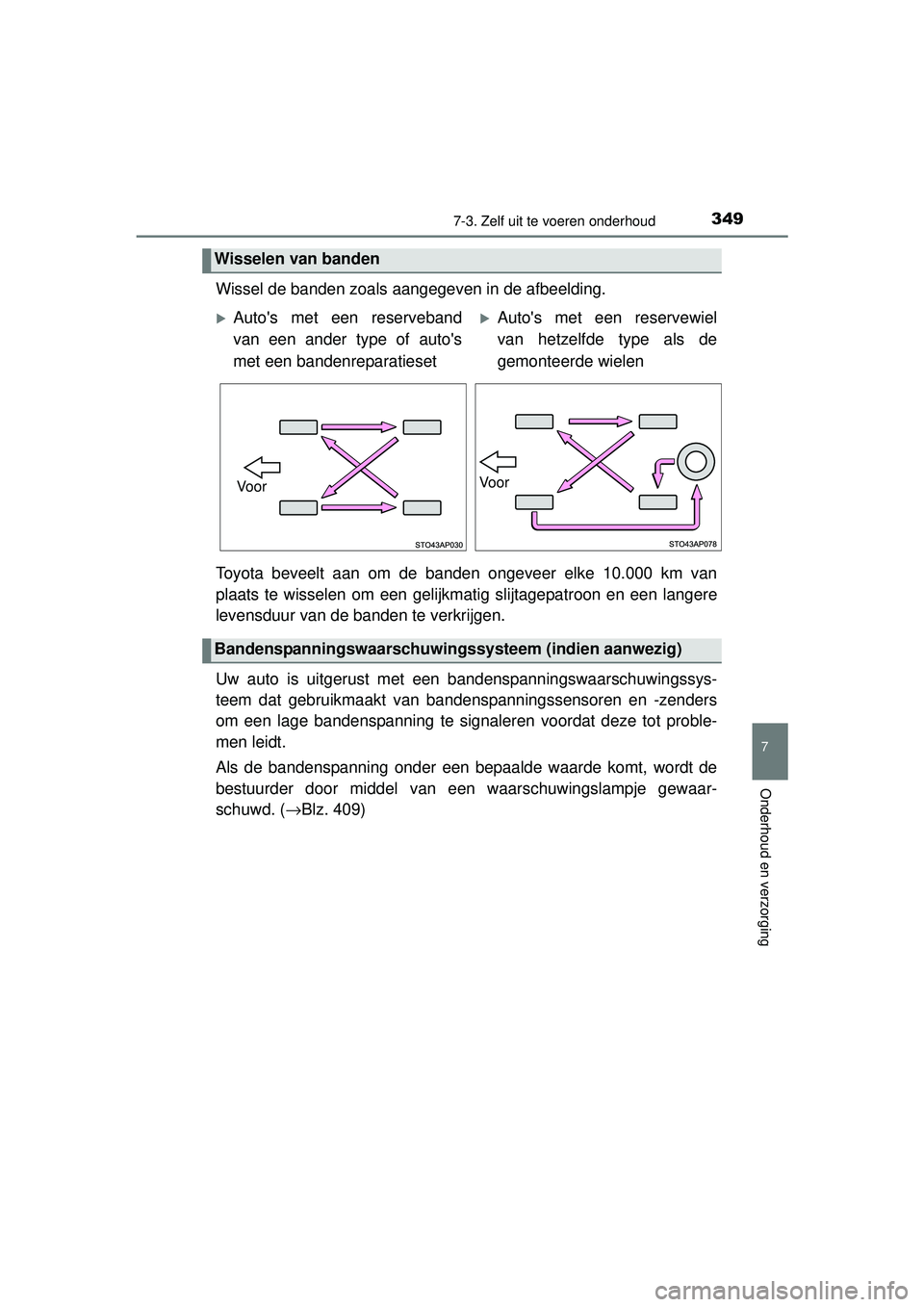

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 409)
Wisselen van banden
Auto's met een reserveband
van een ander type of auto's
met een bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
Bandenspanningswaarschuwingssy steem (indien aanwezig)
YARIS_HV_OM_Europe_OM52G76E.book Page 349 Friday, April 22, 2016 10:49 AM

3507-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

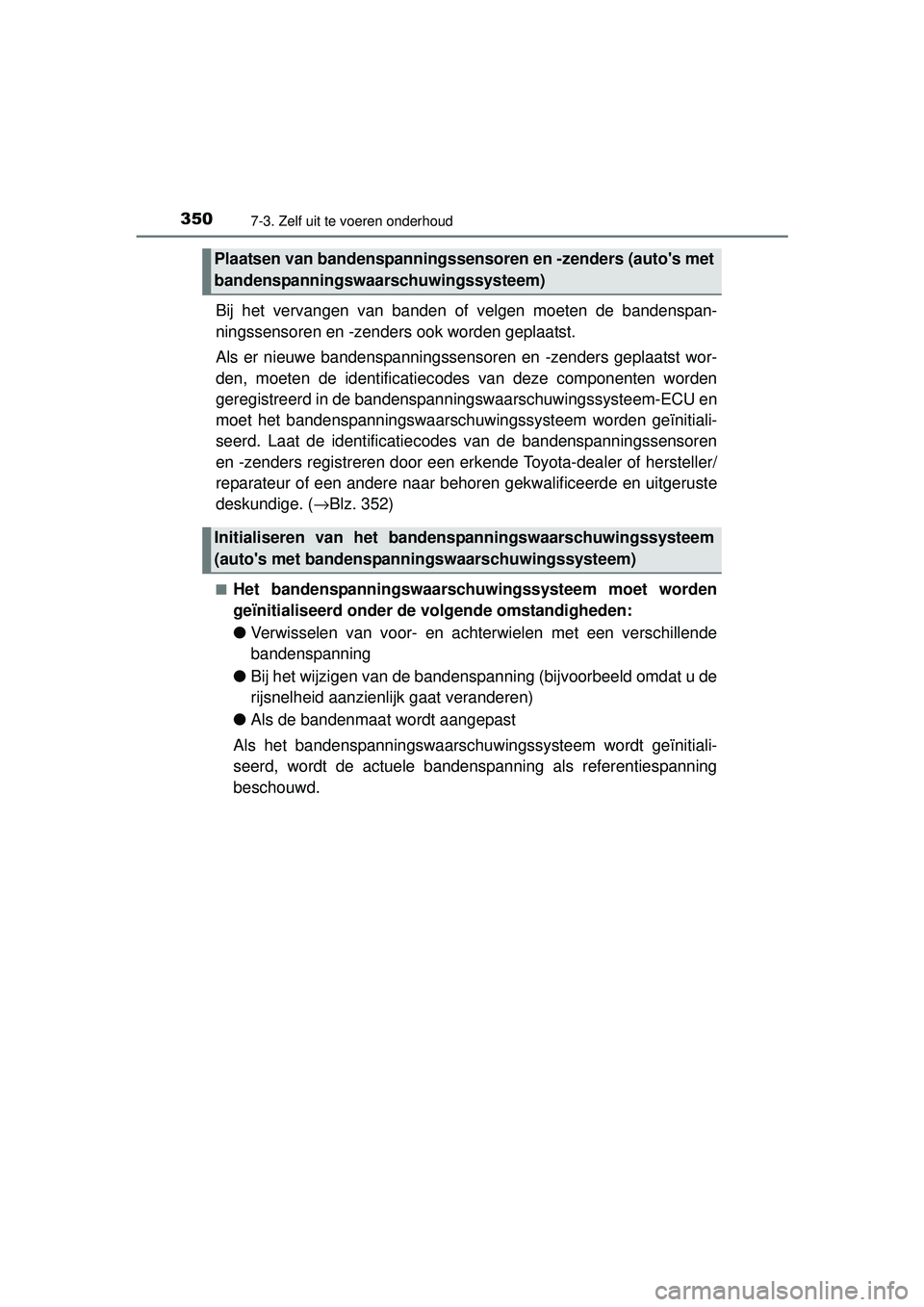

Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor-
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspann ingswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuw ingssysteem worden geïnitiali-
seerd. Laat de identificatiec odes van de bandenspanningssensoren
en -zenders registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. ( →Blz. 352)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzien lijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Plaatsen van bandenspanningssenso ren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
