TOYOTA YARIS HYBRID 2016 Instructieboekje (in Dutch)

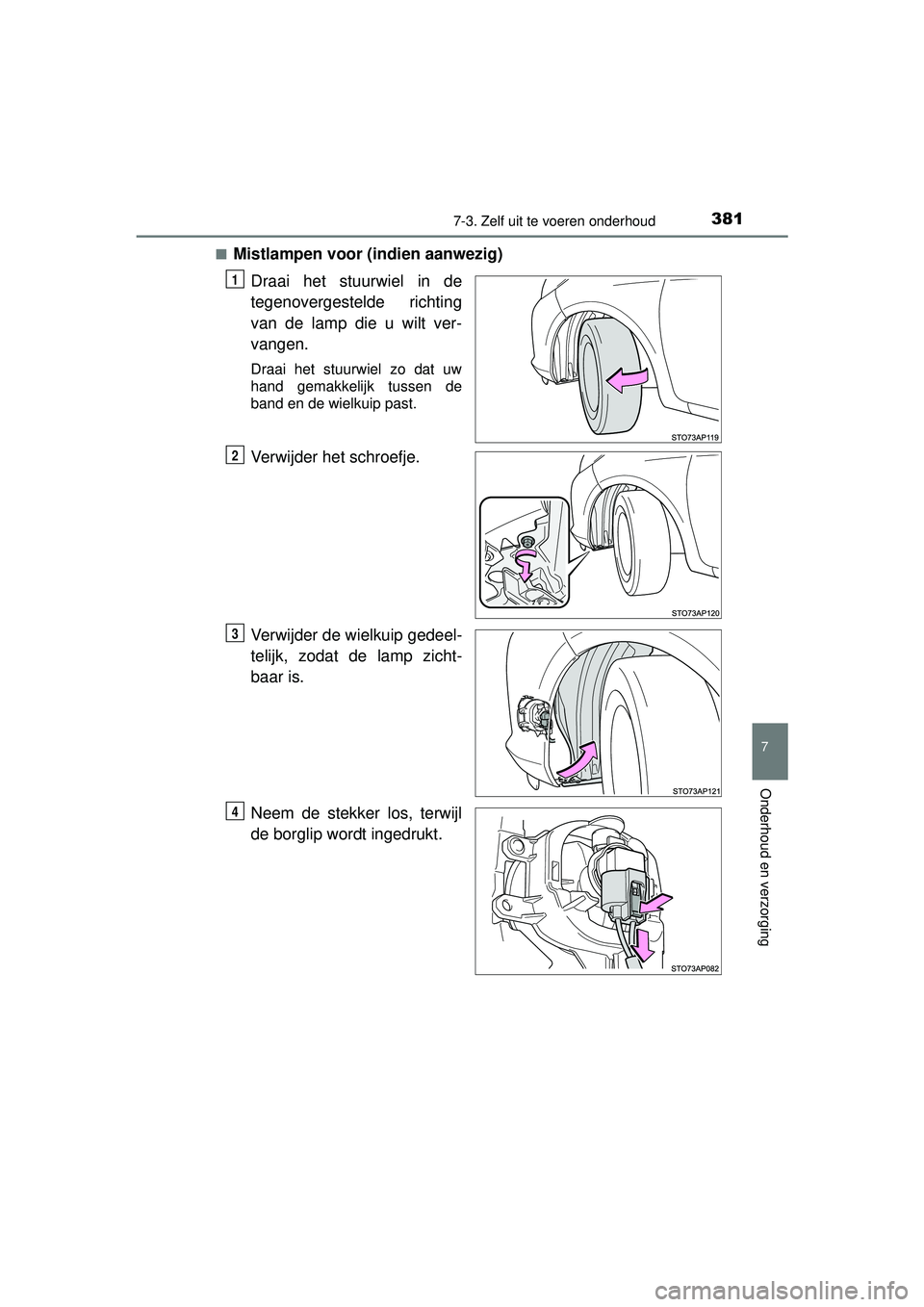

3817-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E■
Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
YARIS_HV_OM_Europe_OM52G76E.book Page 381 Friday, April 22, 2016 10:49 AM

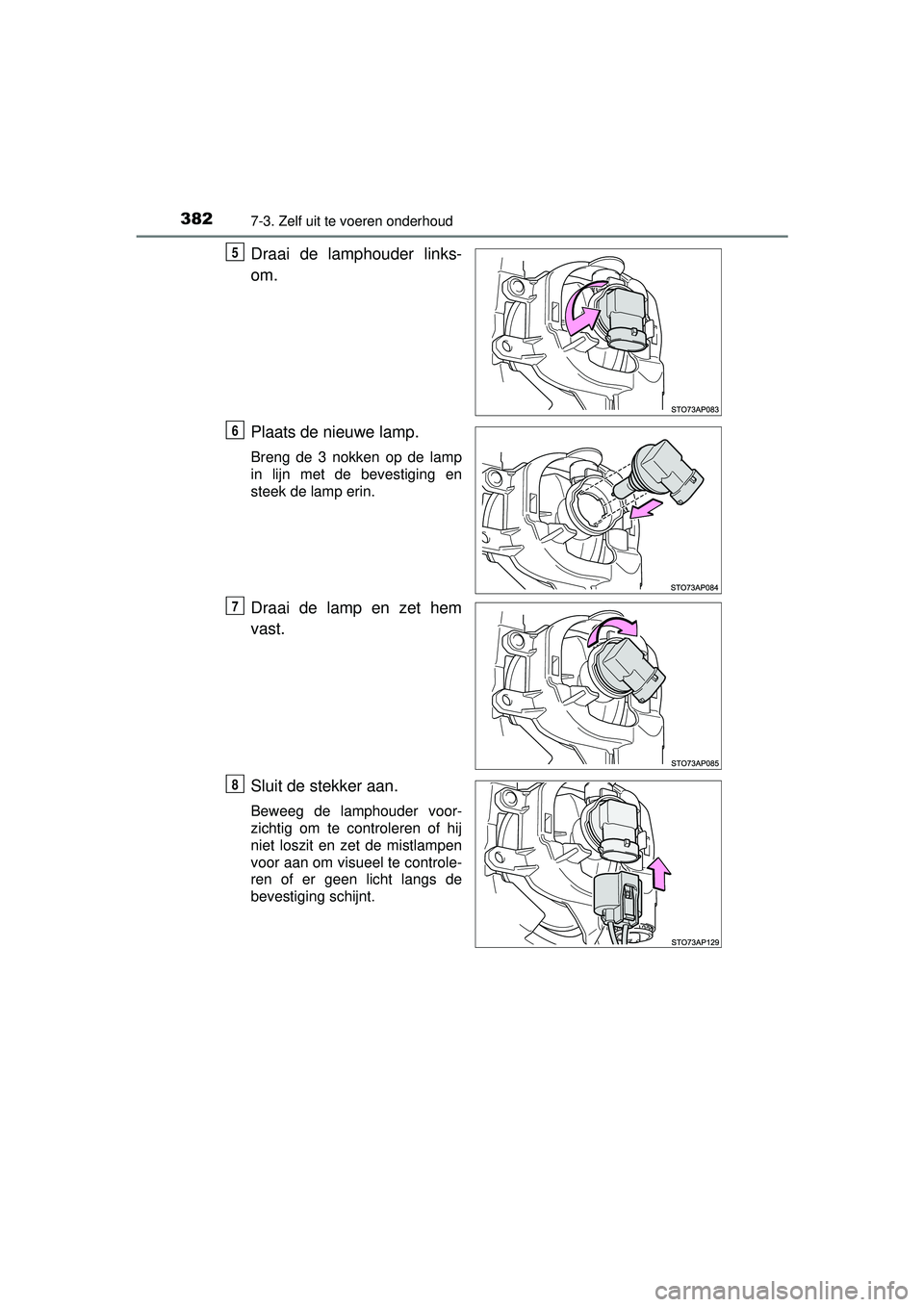

3827-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8
YARIS_HV_OM_Europe_OM52G76E.book Page 382 Friday, April 22, 2016 10:49 AM

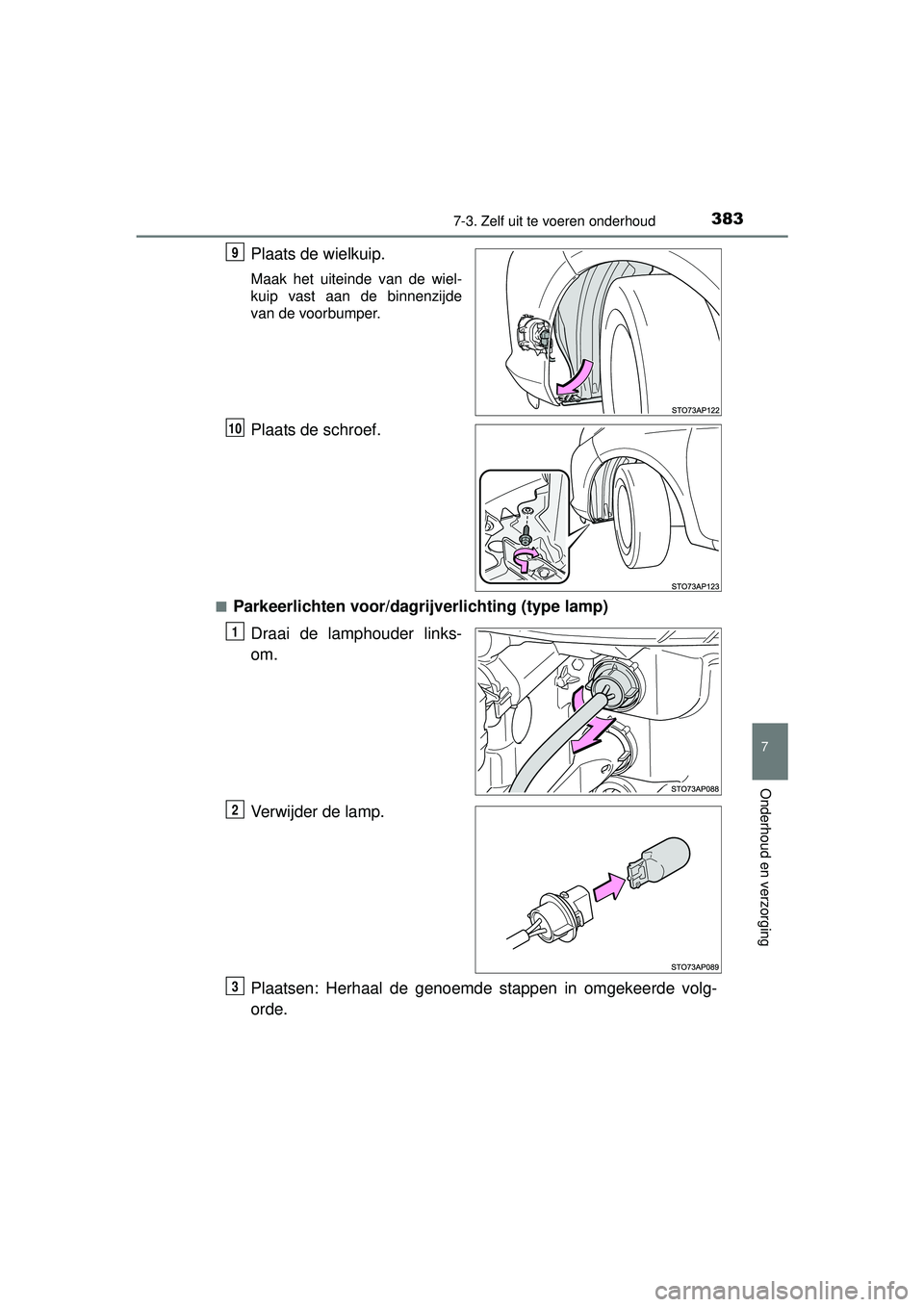

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
10
1
2
3
YARIS_HV_OM_Europe_OM52G76E.book Page 383 Friday, April 22, 2016 10:49 AM

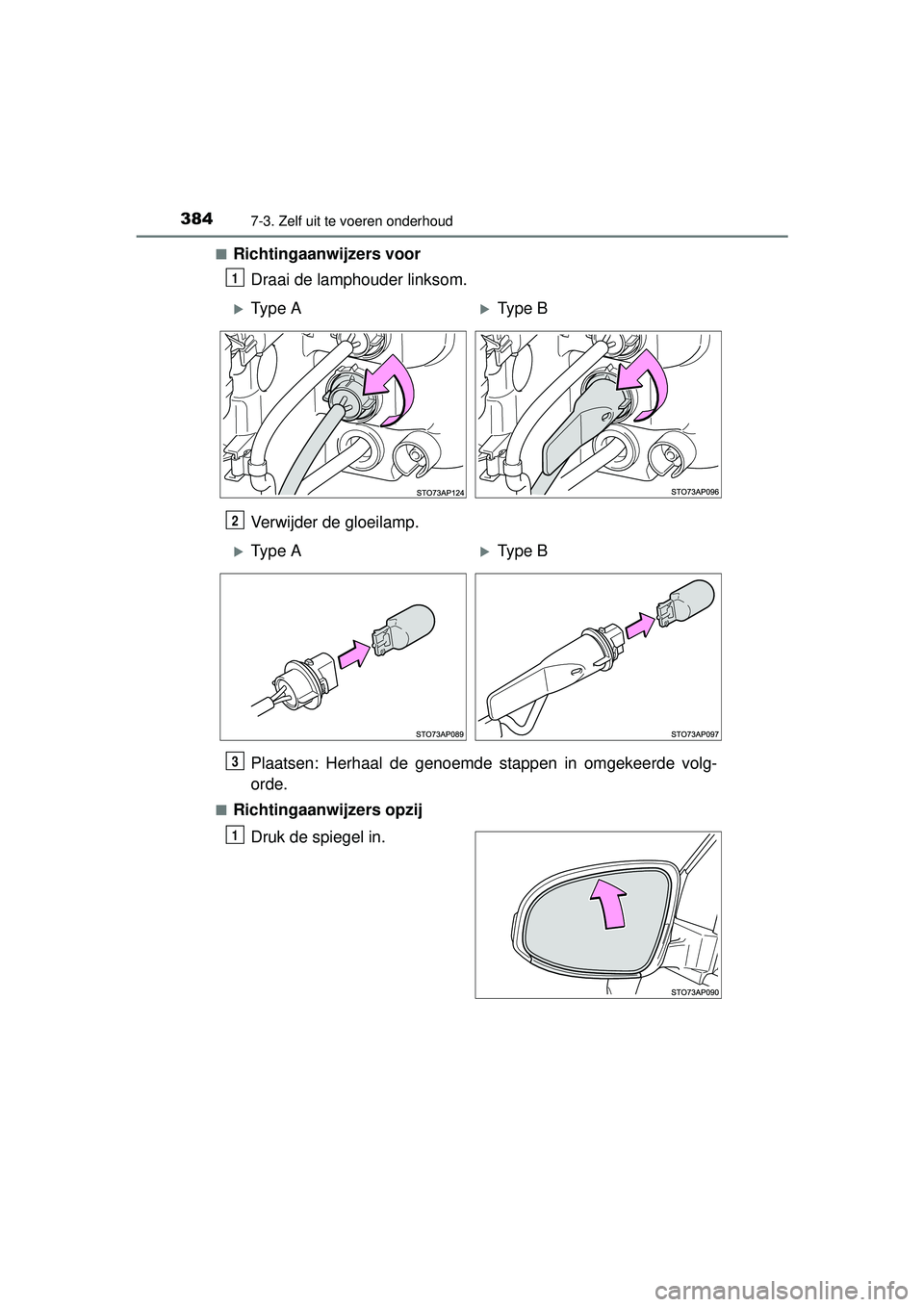

3847-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E■
Richtingaanwijzers voor
Draai de lamphouder linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzij
Druk de spiegel in.
1
Type AType B
2
Type AType B
3
1
YARIS_HV_OM_Europe_OM52G76E.book Page 384 Friday, April 22, 2016 10:49 AM

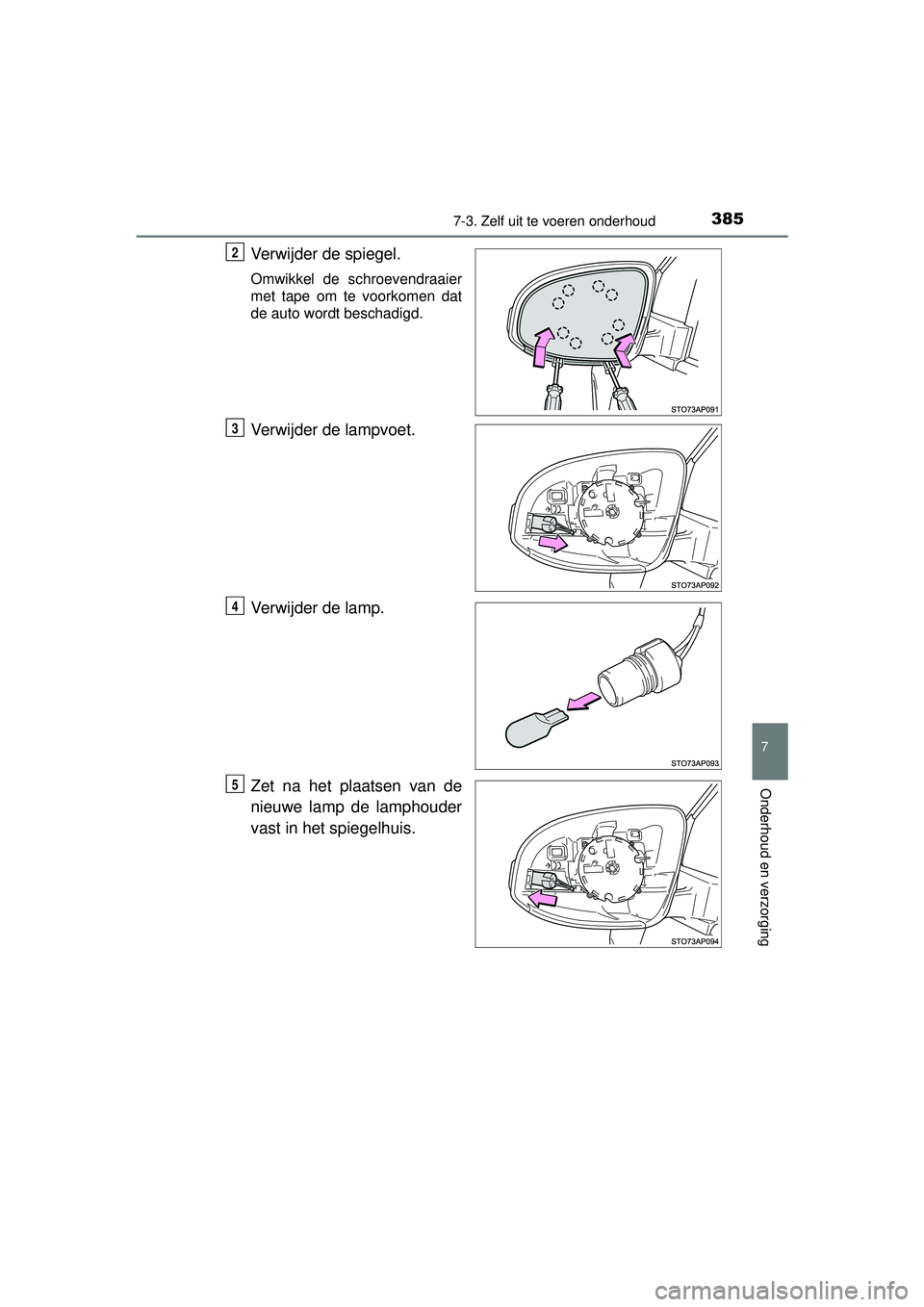

3857-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
2
3
4
5
YARIS_HV_OM_Europe_OM52G76E.book Page 385 Friday, April 22, 2016 10:49 AM

3867-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E

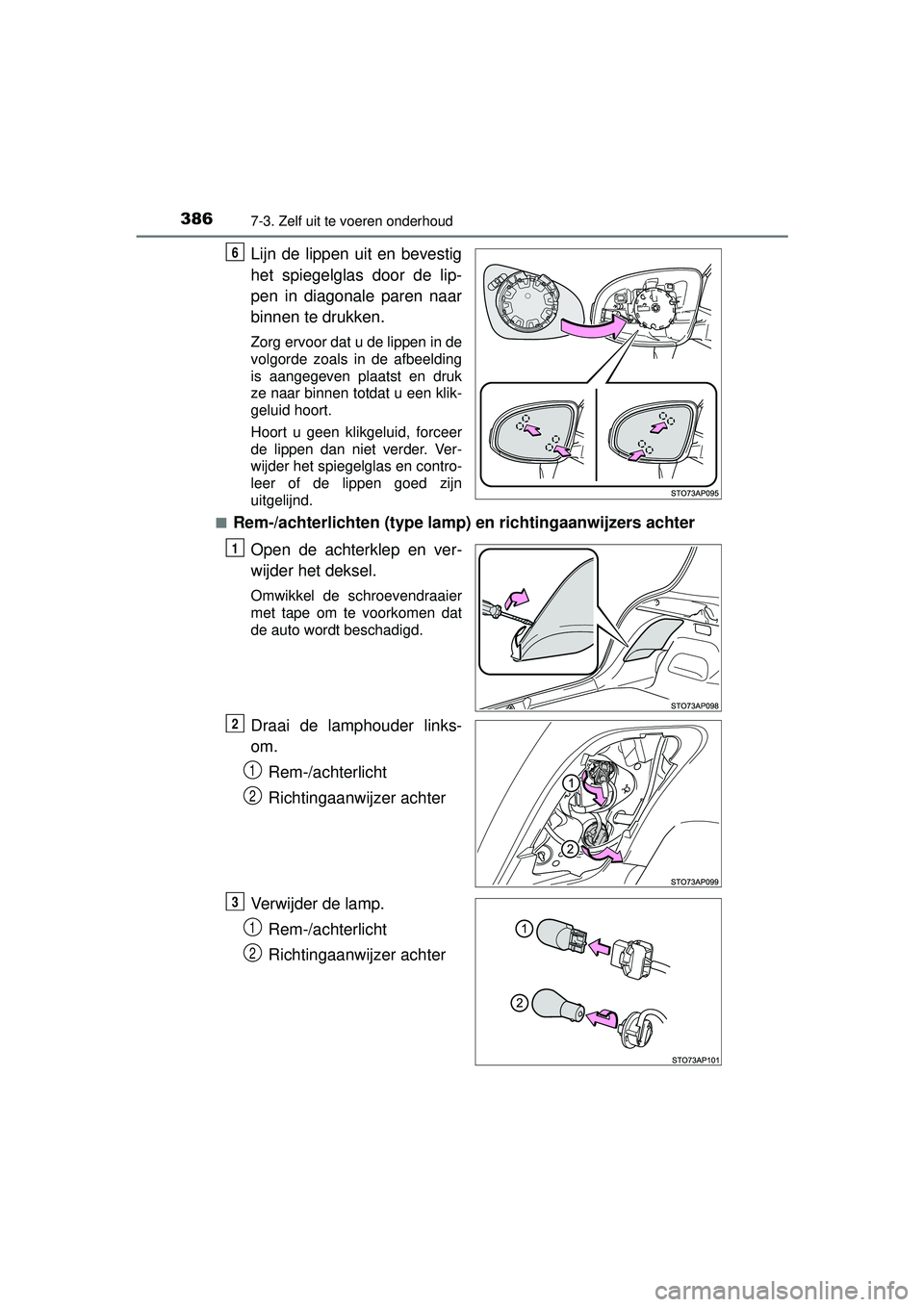

Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder links-
om.Rem-/achterlicht
Richtingaanwijzer achter
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
6
1
2
1
2
3
1
2
YARIS_HV_OM_Europe_OM52G76E.book Page 386 Friday, April 22, 2016 10:49 AM

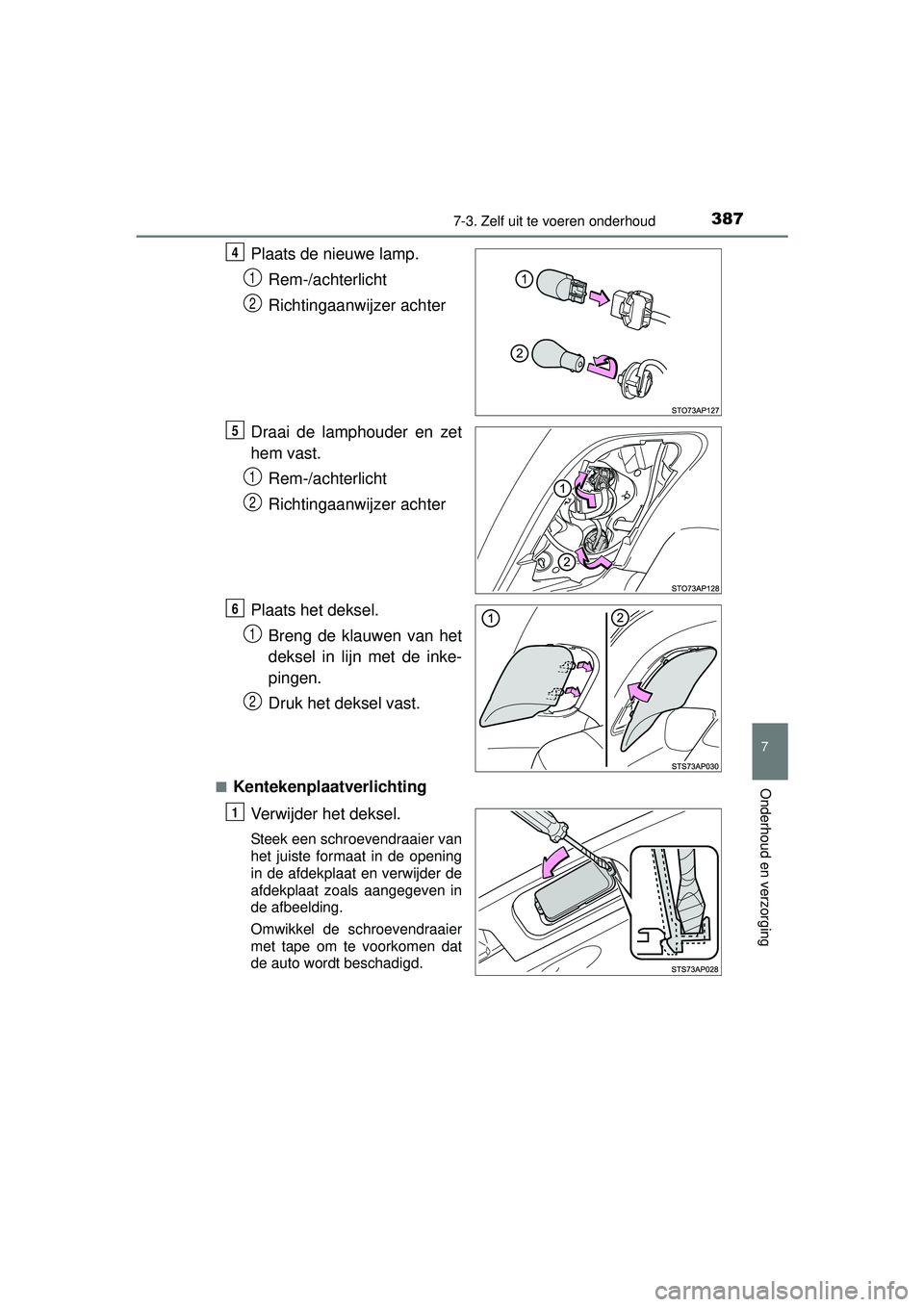

3877-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E
Plaats de nieuwe lamp.Rem-/achterlicht
Richtingaanwijzer achter
Draai de lamphouder en zet
hem vast. Rem-/achterlicht
Richtingaanwijzer achter
Plaats het deksel. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.
■Kentekenplaatverlichting
Verwijder het deksel.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
4
1
2
5
1
2
6
1
2
1
YARIS_HV_OM_Europe_OM52G76E.book Page 387 Friday, April 22, 2016 10:49 AM

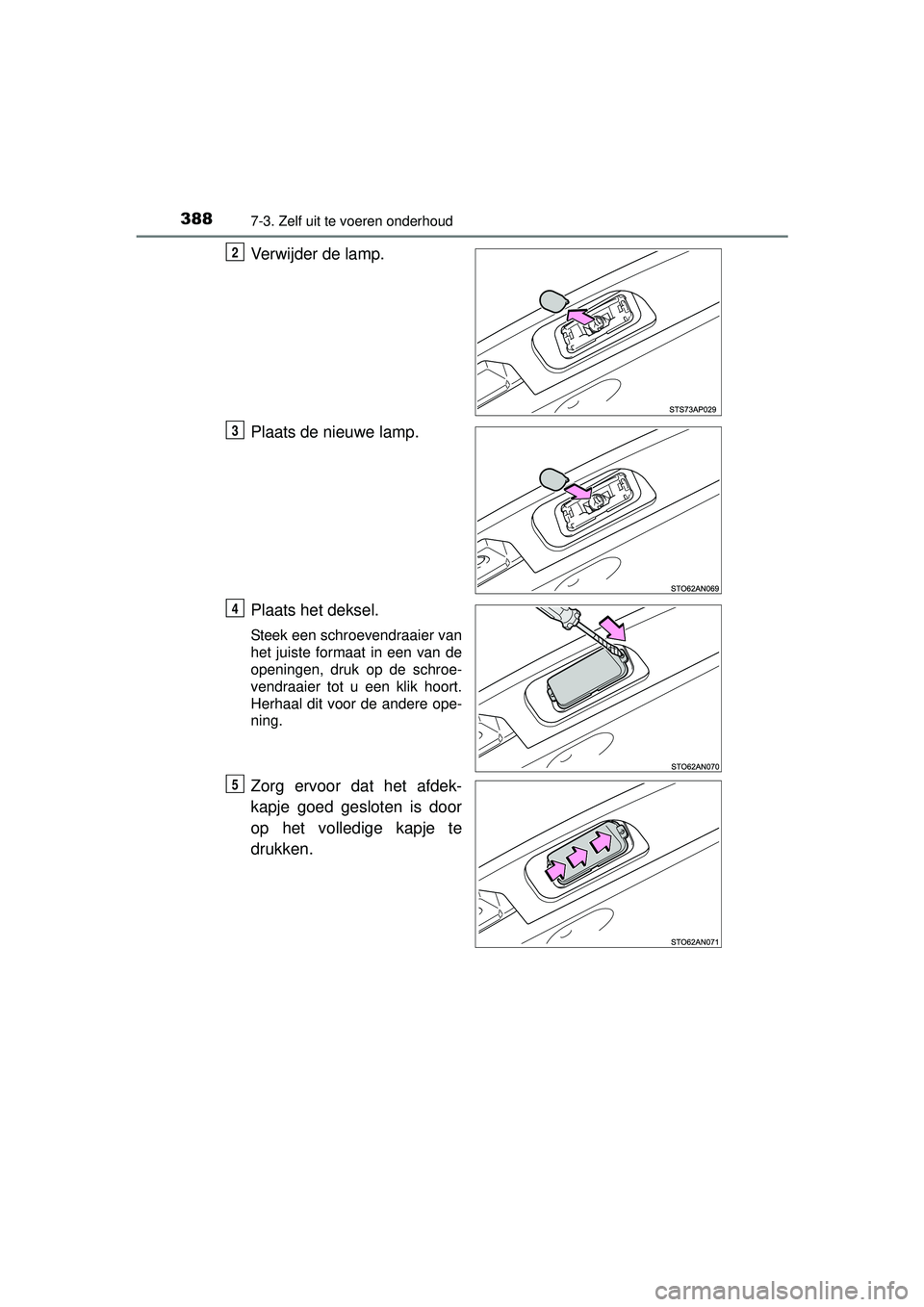

3887-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E
Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het deksel.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroe-
vendraaier tot u een klik hoort.
Herhaal dit voor de andere ope-
ning.
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
2
3
4
5
YARIS_HV_OM_Europe_OM52G76E.book Page 388 Friday, April 22, 2016 10:49 AM

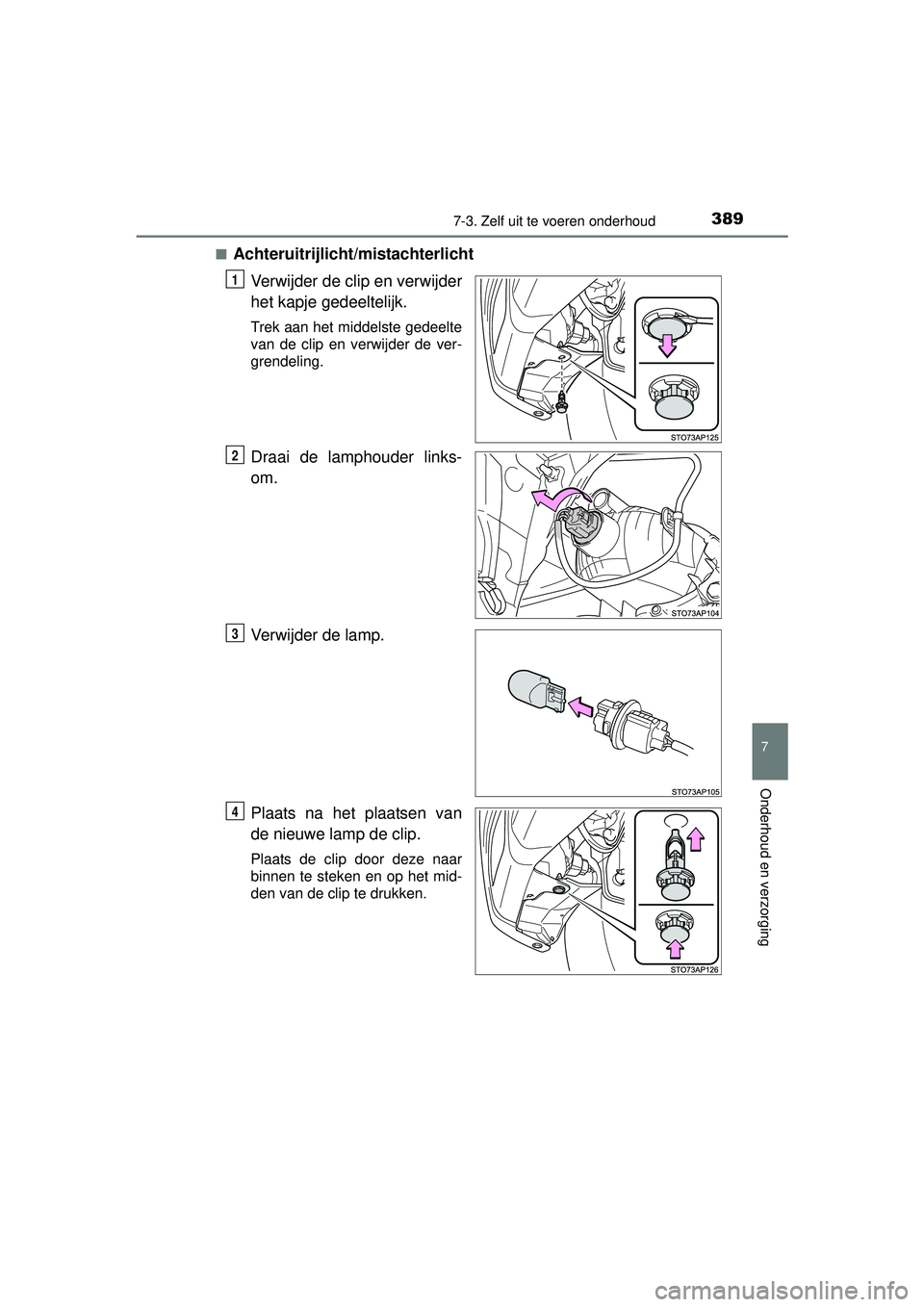

3897-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52G76E■
Achteruitrijlicht/mistachterlicht
Verwijder de clip en verwijder
het kapje gedeeltelijk.
Trek aan het middelste gedeelte
van de clip en verwijder de ver-
grendeling.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaats na het plaatsen van
de nieuwe lamp de clip.
Plaats de clip door deze naar
binnen te steken en op het mid-
den van de clip te drukken.
1
2
3
4
YARIS_HV_OM_Europe_OM52G76E.book Page 389 Friday, April 22, 2016 10:49 AM

3907-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52G76E■

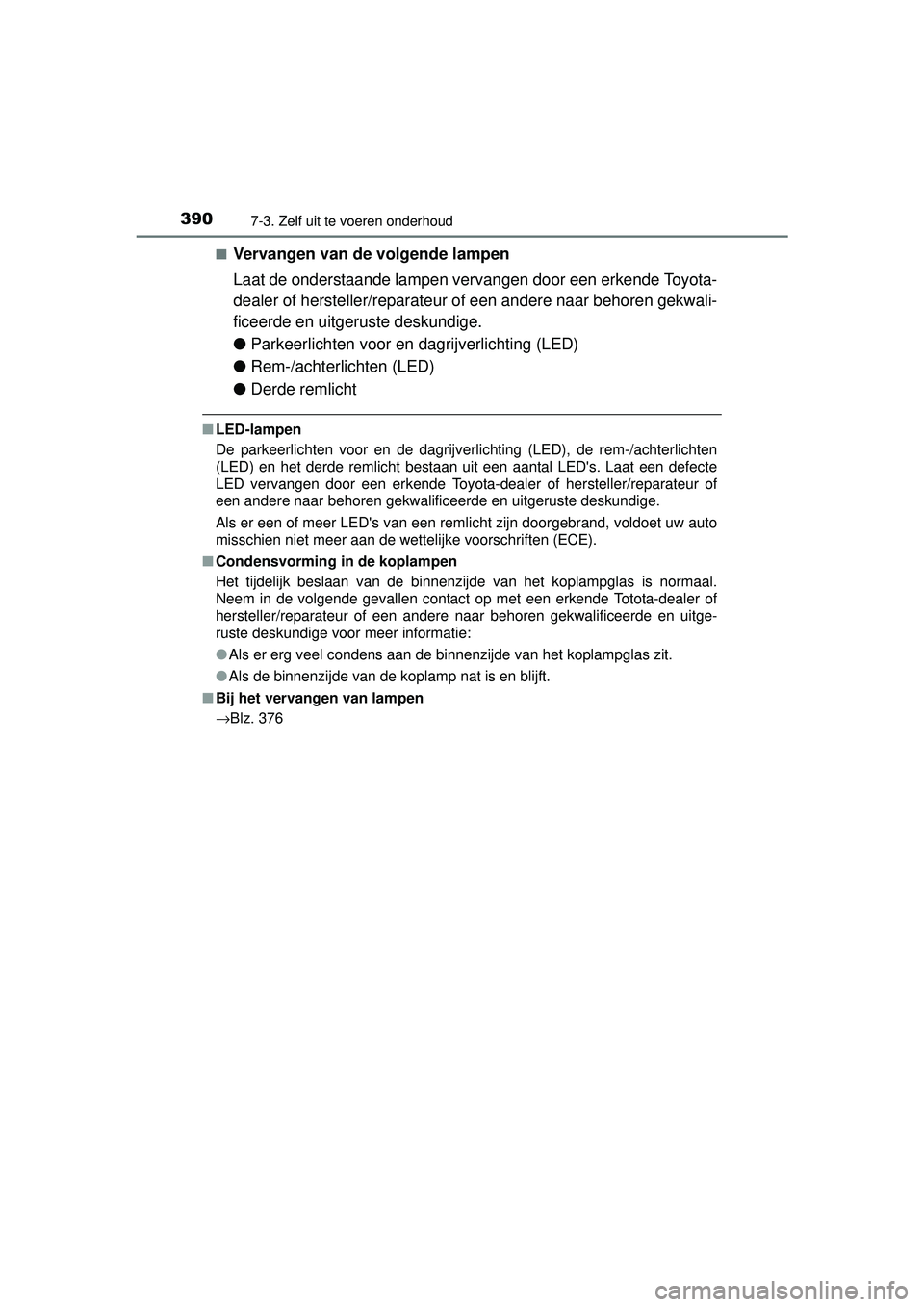

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●
Parkeerlichten voor en dagrijverlichting (LED)
● Rem-/achterlichten (LED)
● Derde remlicht
■LED-lampen
De parkeerlichten voor en de dagrijverlic hting (LED), de rem-/achterlichten
(LED) en het derde remlicht bestaan uit een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een of meer LED's van een remlicht zijn doorgebrand, voldoet uw auto
misschien niet meer aan de wettelijke voorschriften (ECE).
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 376
