TOYOTA YARIS HYBRID 2016 Instruksjoner for bruk (in Norwegian)

3297-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

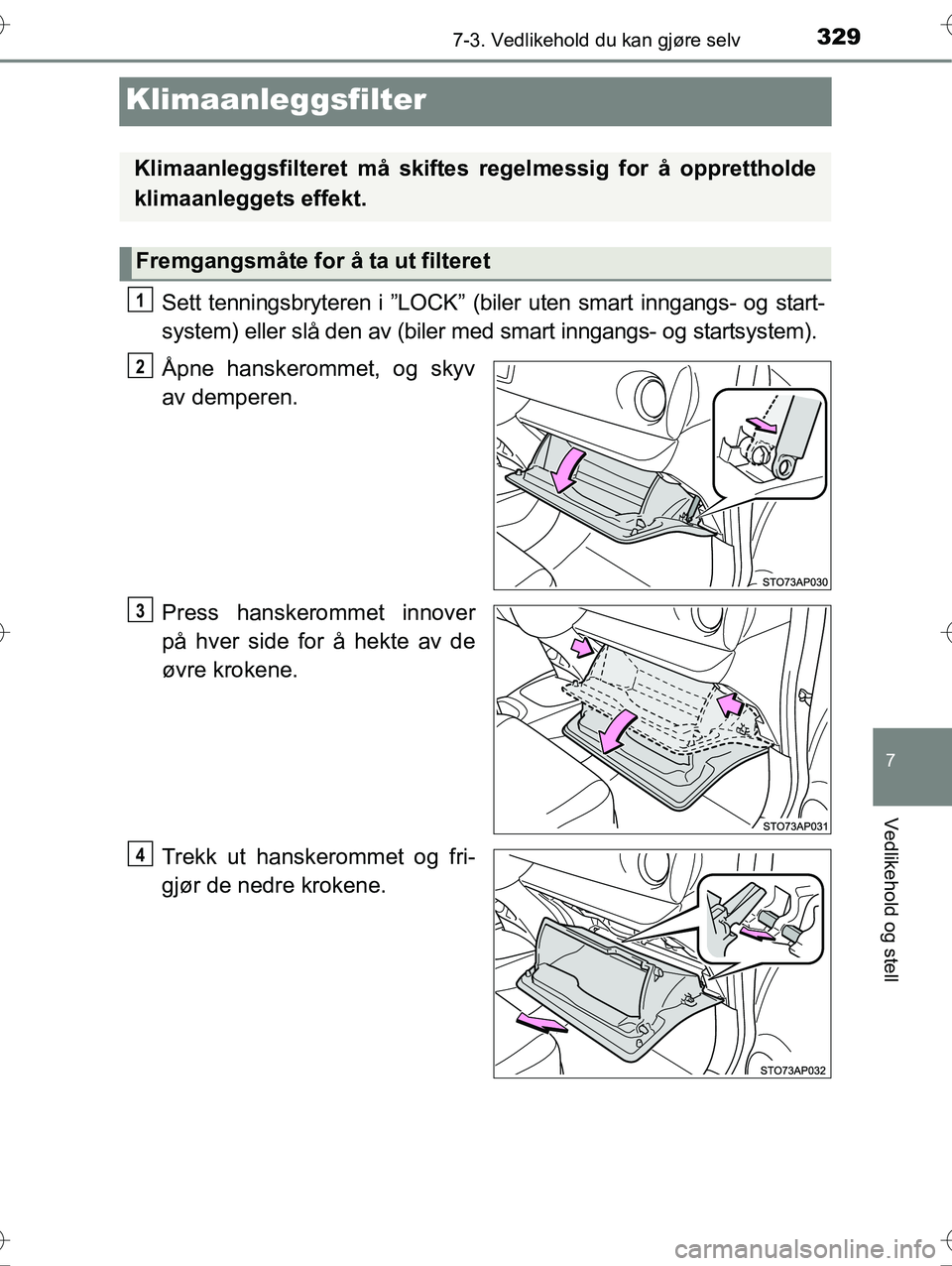

Klimaanleggsfilter
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsystem).
Åpne hanskerommet, og skyv
av demperen.
Press hanskerommet innover
på hver side for å hekte av de
øvre krokene.
Trekk ut hanskerommet og fri-
gjør de nedre krokene.
Klimaanleggsfilteret må skiftes regelmessig for å opprettholde
klimaanleggets effekt.
Fremgangsmåte for å ta ut filteret
1
2
3
4
OM52G10NO.book Page 329 Friday, April 29, 2016 9:58 AM

3307-3. Vedlikehold du kan gjøre selv
OM52G10NO

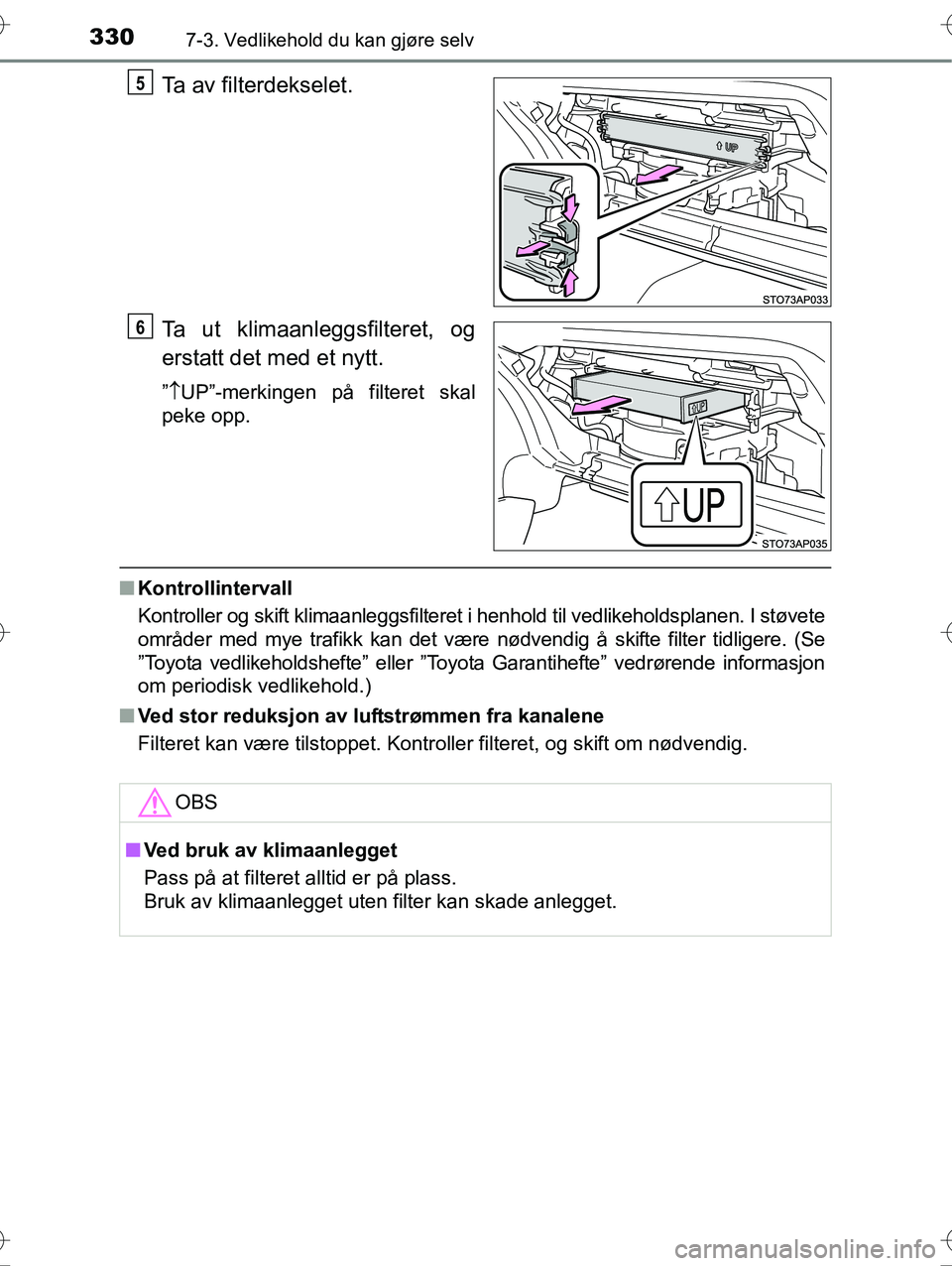

Ta av filterdekselet.
Ta ut klimaanleggsfilteret, og
erstatt det med et nytt.
” UP”-merkingen på filteret skal
peke opp.
n Kontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I støvete
områder med mye trafikk kan det være nødvendig å skifte filter tidligere. (Se
”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende informasjon
om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
5
6
OBS
n Ved bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
OM52G10NO.book Page 330 Friday, April 29, 2016 9:58 AM

3317-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

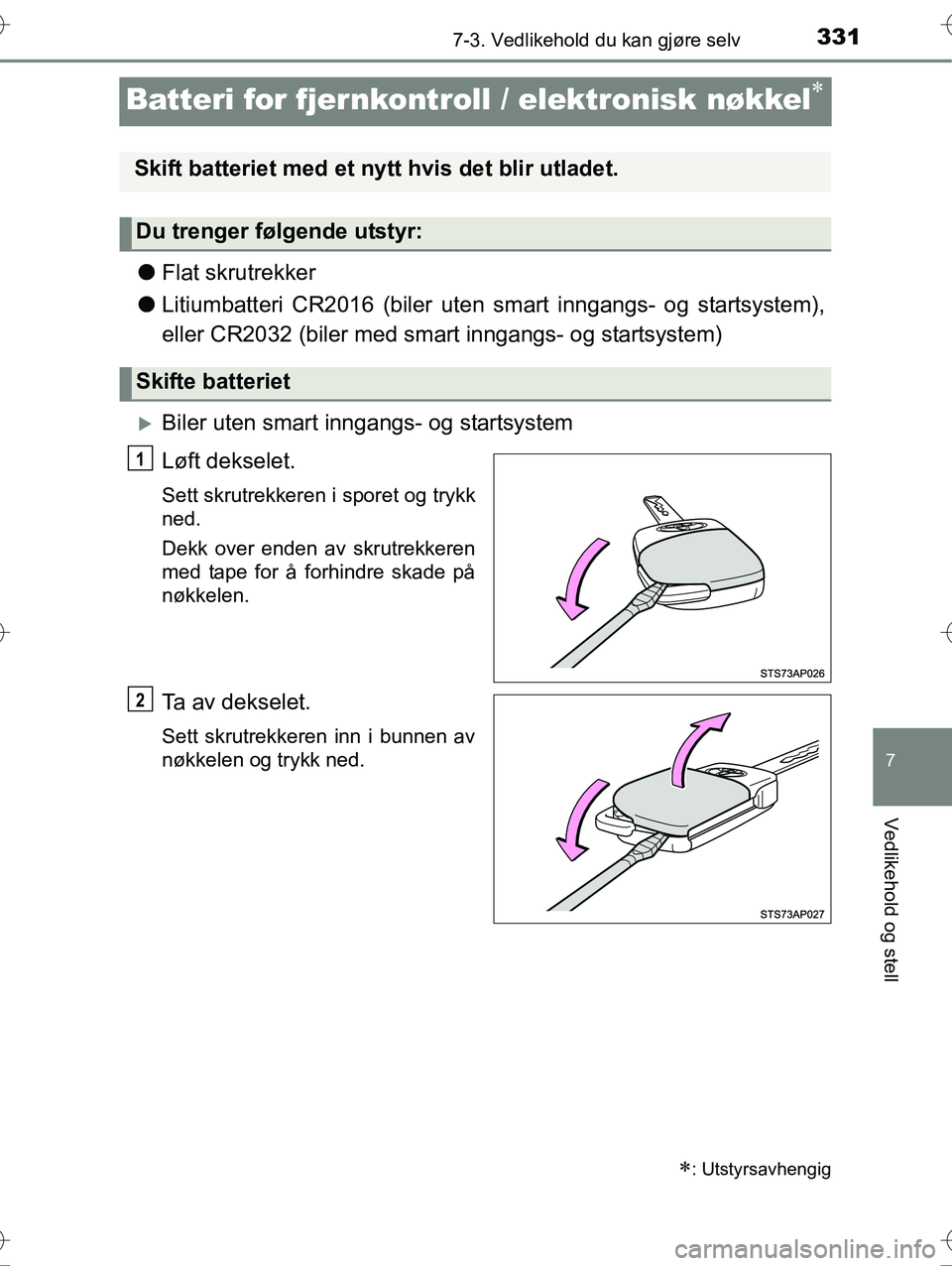

Batteri for fjernkontroll / elektronisk nøkkel
lFlat skrutrekker
l Litiumbatteri CR2016 (biler uten sm art inngangs- og startsystem),
eller CR2032 (biler med smart inngangs- og startsystem)
Biler uten smart inngangs- og startsystem
Løft dekselet.
Sett skrutrekkeren i sporet og trykk
ned.
Dekk over enden av skrutrekkeren
med tape for å forhindre skade på
nøkkelen.
Ta av dekselet.
Sett skrutrekkeren inn i bunnen av
nøkkelen og trykk ned.
: Utstyrsavhengig
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
OM52G10NO.book Page 331 Friday, April 29, 2016 9:58 AM

3327-3. Vedlikehold du kan gjøre selv
OM52G10NO

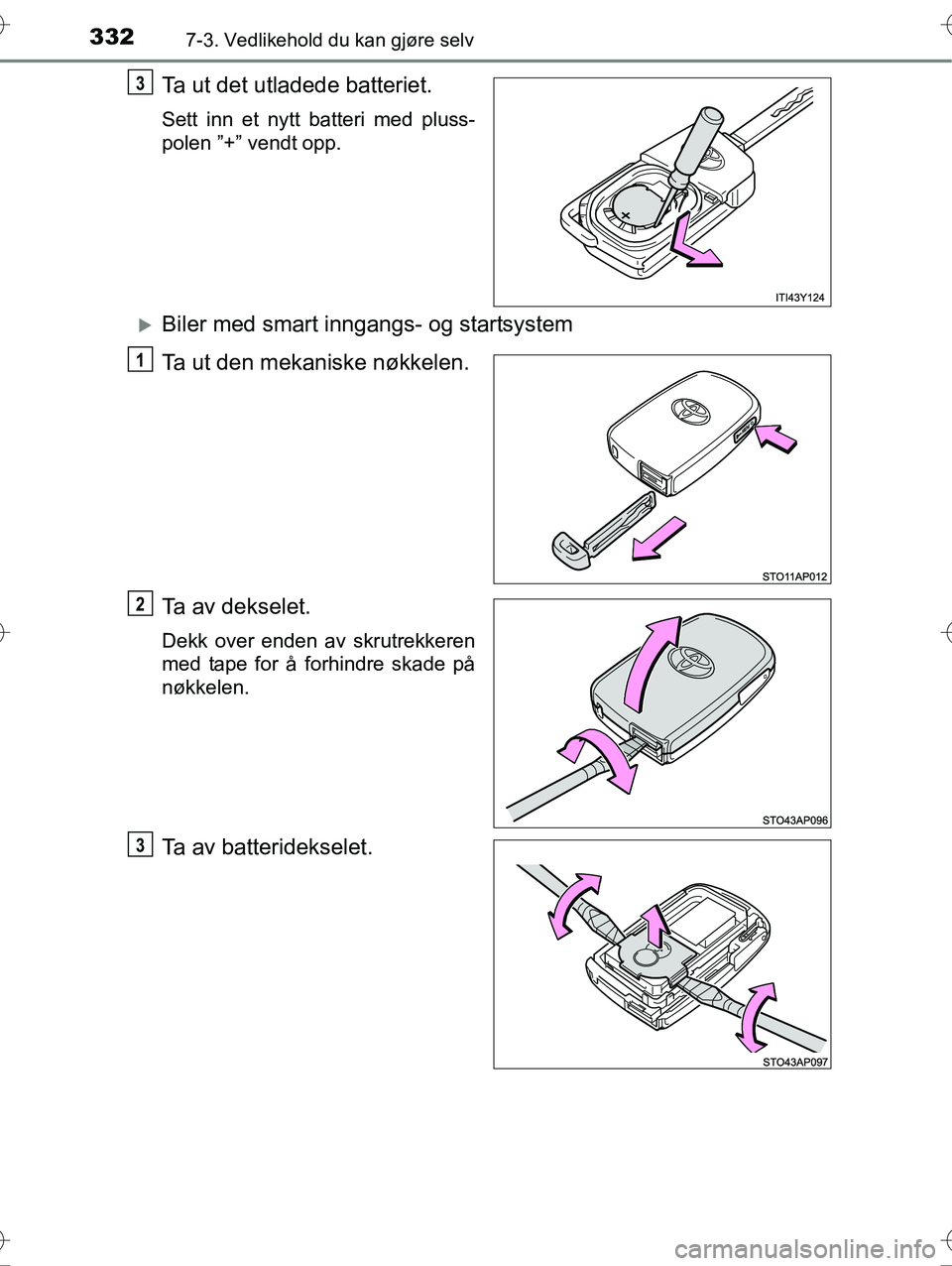

Ta ut det utladede batteriet.
Sett inn et nytt batteri med pluss-
polen ”+” vendt opp.
Biler med smart inngangs- og startsystem
Ta ut den mekaniske nøkkelen.
Ta av dekselet.
Dekk over enden av skrutrekkeren
med tape for å forhindre skade på
nøkkelen.
Ta av batteridekselet.
3
1
2
3
OM52G10NO.book Page 332 Friday, April 29, 2016 9:58 AM

3337-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

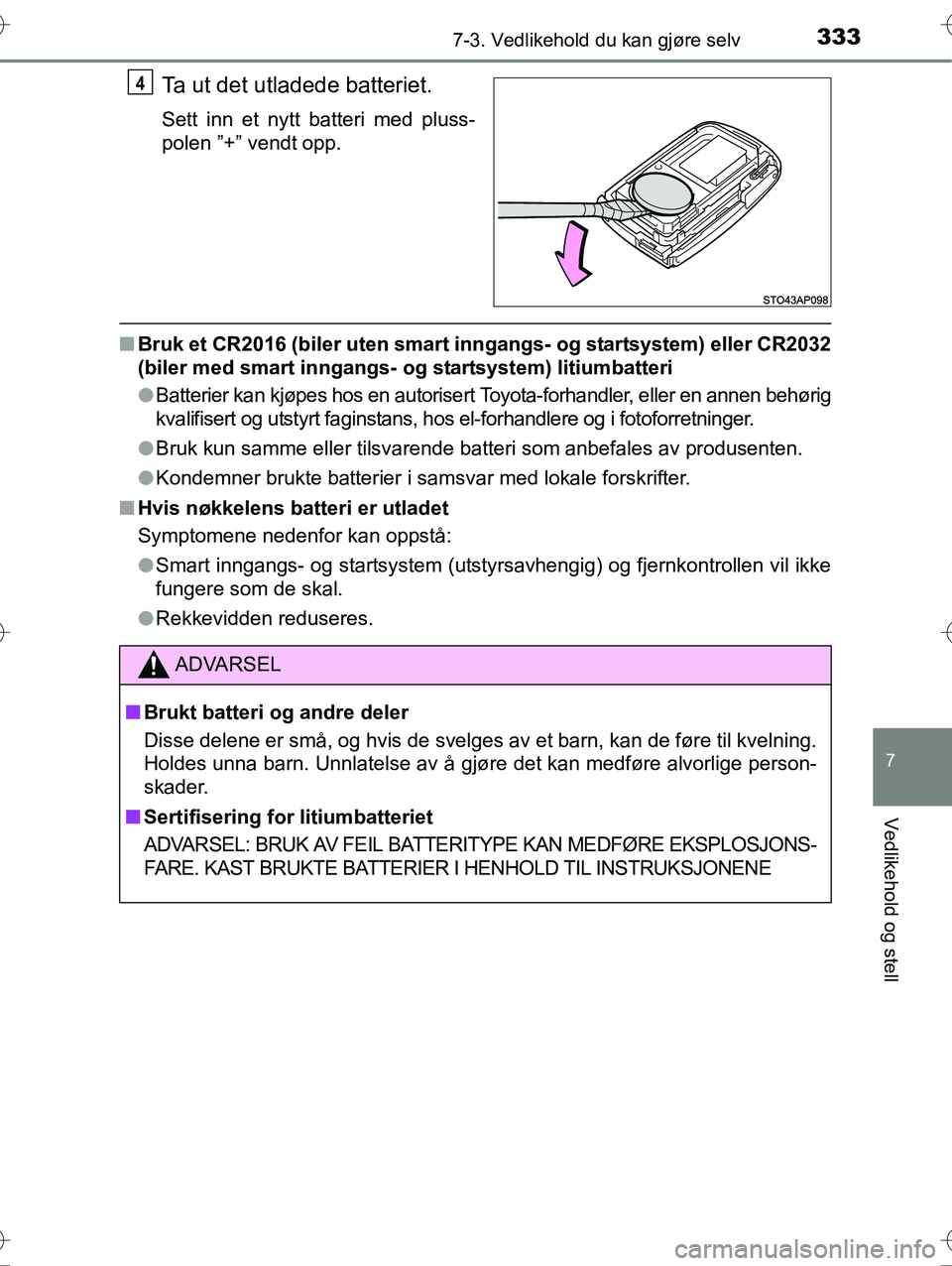

Ta ut det utladede batteriet.
Sett inn et nytt batteri med pluss-
polen ”+” vendt opp.
nBruk et CR2016 (biler uten smart i nngangs- og startsystem) eller CR2032
(biler med smart inngangs- og startsystem) litiumbatteri
l Batterier kan kjøpes hos en autoriser t Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans, hos el-forhandlere og i fotoforretninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystem (utstyrsavhengig) og fjernkontrollen vil ikke
fungere som de skal.
l Rekkevidden reduseres.
4
ADVARSEL
nBrukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
ADVARSEL: BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONS-
FARE. KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OM52G10NO.book Page 333 Friday, April 29, 2016 9:58 AM

3347-3. Vedlikehold du kan gjøre selv
OM52G10NO

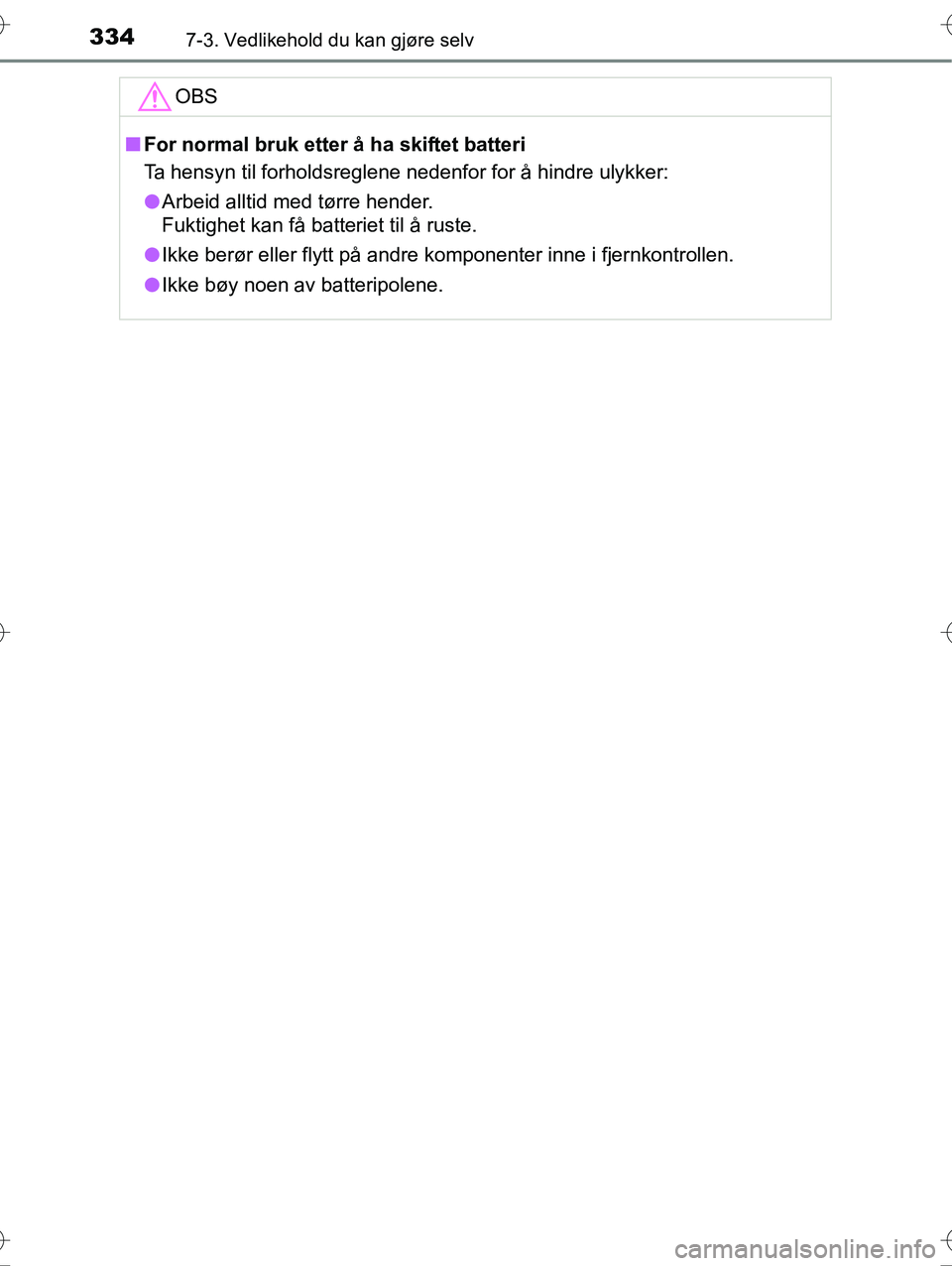

OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM52G10NO.book Page 334 Friday, April 29, 2016 9:58 AM

3357-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

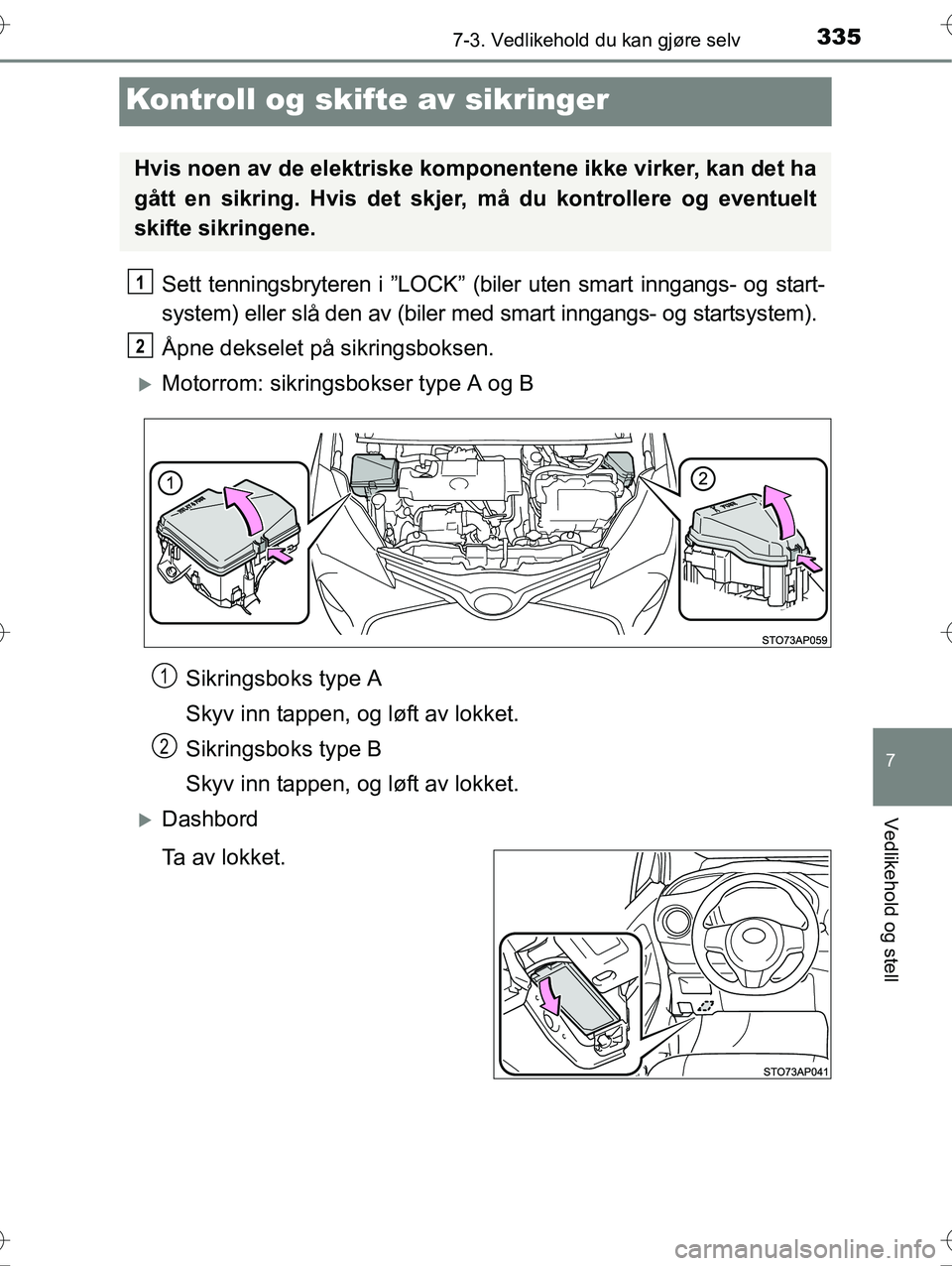

Kontroll og skifte av sikringer
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsystem).
Åpne dekselet på sikringsboksen.
Motorrom: sikringsbokser type A og B
Sikringsboks type A
Skyv inn tappen, og løft av lokket.
Sikringsboks type B
Skyv inn tappen, og løft av lokket.
Dashbord
Ta av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
1
2
OM52G10NO.book Page 335 Friday, April 29, 2016 9:58 AM

3367-3. Vedlikehold du kan gjøre selv
OM52G10NO

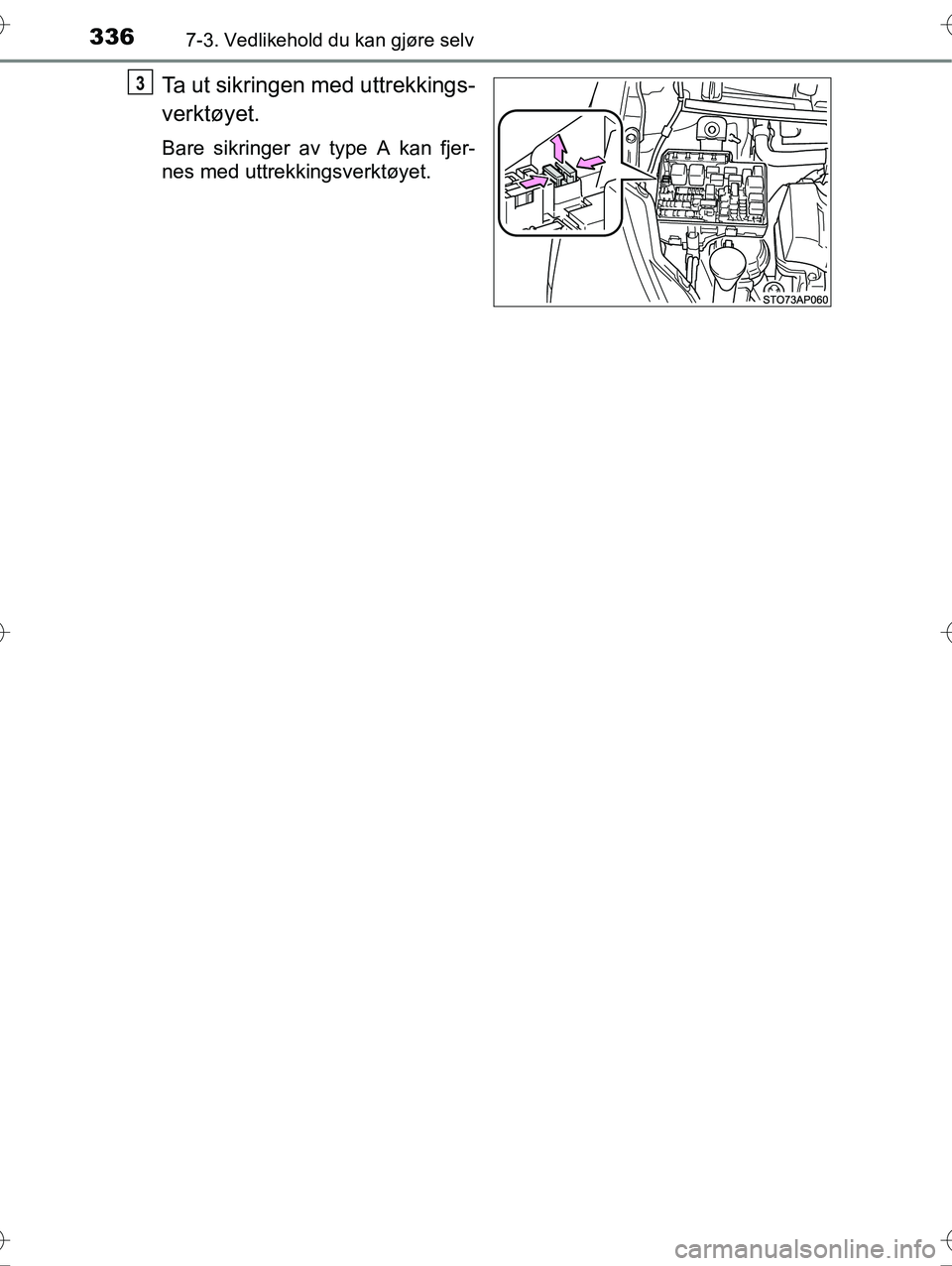

Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
OM52G10NO.book Page 336 Friday, April 29, 2016 9:58 AM

3377-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

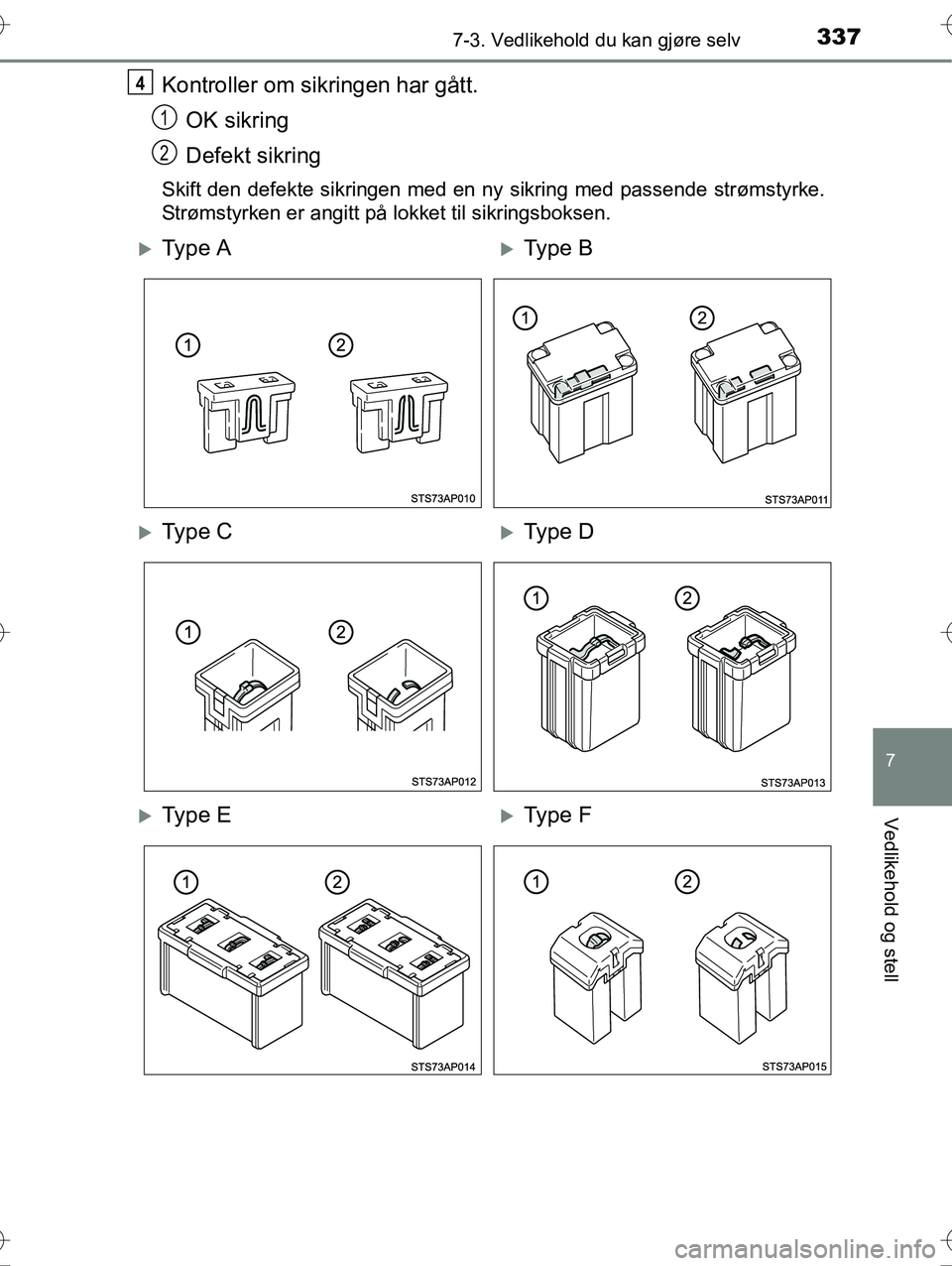

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Skift den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
OM52G10NO.book Page 337 Friday, April 29, 2016 9:58 AM

3387-3. Vedlikehold du kan gjøre selv
OM52G10NO

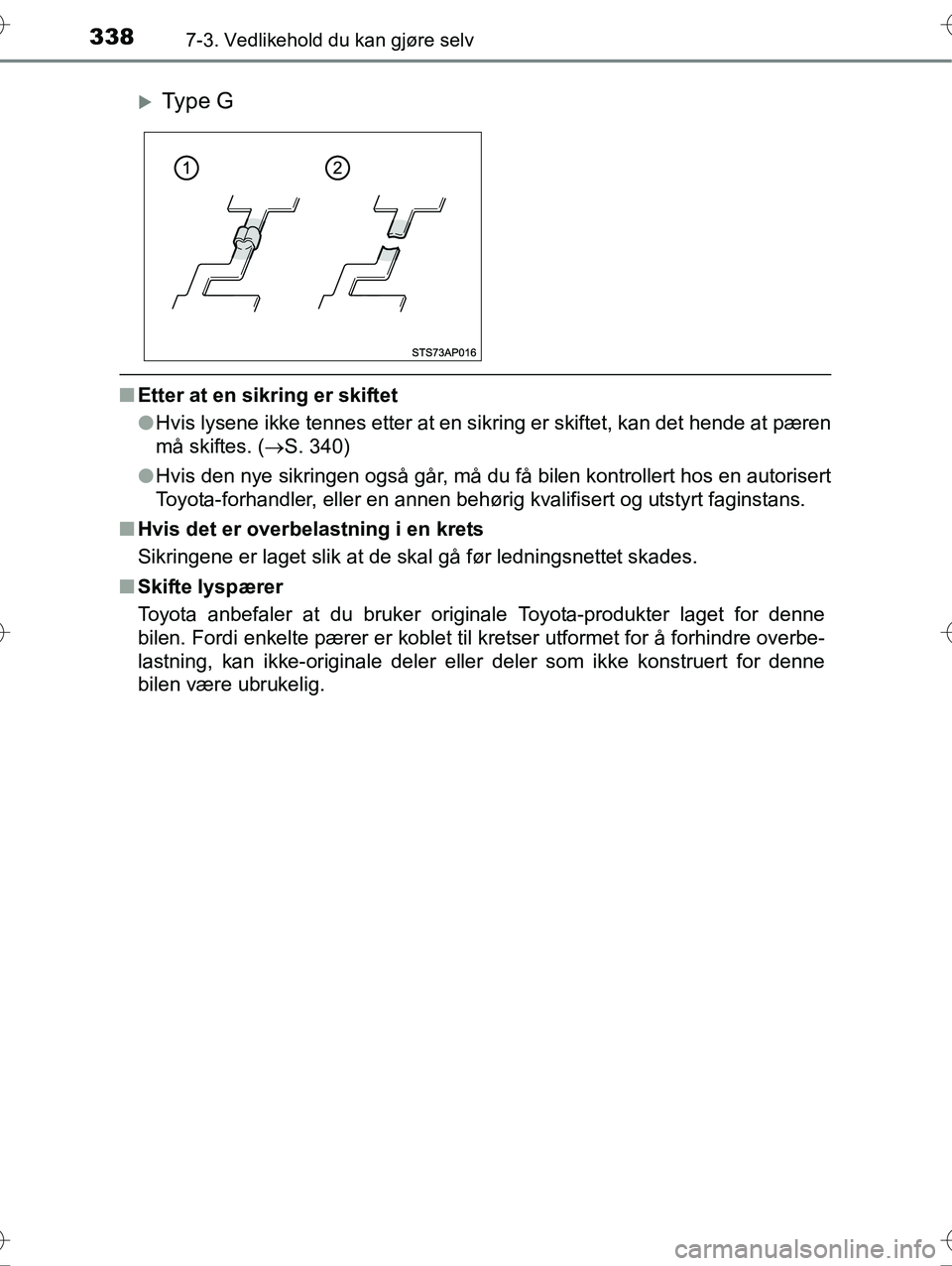

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 340)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
Ty p e G
