TOYOTA YARIS HYBRID 2016 Instruksjoner for bruk (in Norwegian)

3397-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO
ADVARSEL
nSlik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
n Sikringsboks nær st rømstyringsenhet
Du må aldri kontrollere eller skifte ut sikringene da det er høyspenningsdeler
og ledningsnett nær sikringsboksen.
Dette kan forårsake elektrisk støt som resulterer i alvorlige personskader.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
OM52G10NO.book Page 339 Friday, April 29, 2016 9:58 AM

3407-3. Vedlikehold du kan gjøre selv
OM52G10NO

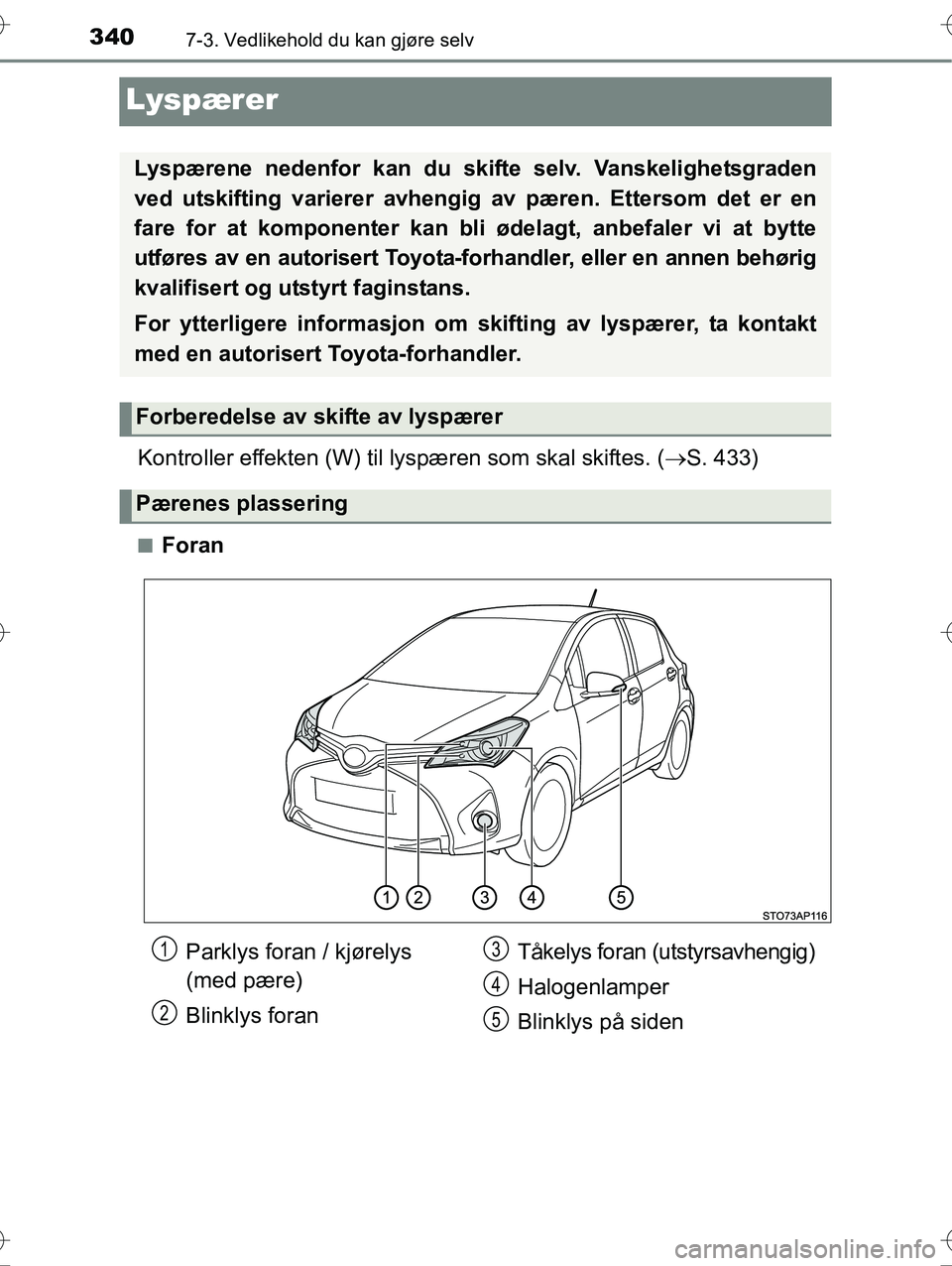

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 433)
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
For ytterligere informasjon om skifting av lyspærer, ta kontakt
med en autorisert Toyota-forhandler.
Forberedelse av skifte av lyspærer
Pærenes plassering
Parklys foran / kjørelys
(med pære)
Blinklys foran Tåkelys foran (utstyrsavhengig)
Halogenlamper
Blinklys på siden1
2
3
4
5
OM52G10NO.book Page 340 Friday, April 29, 2016 9:58 AM

3417-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NOn

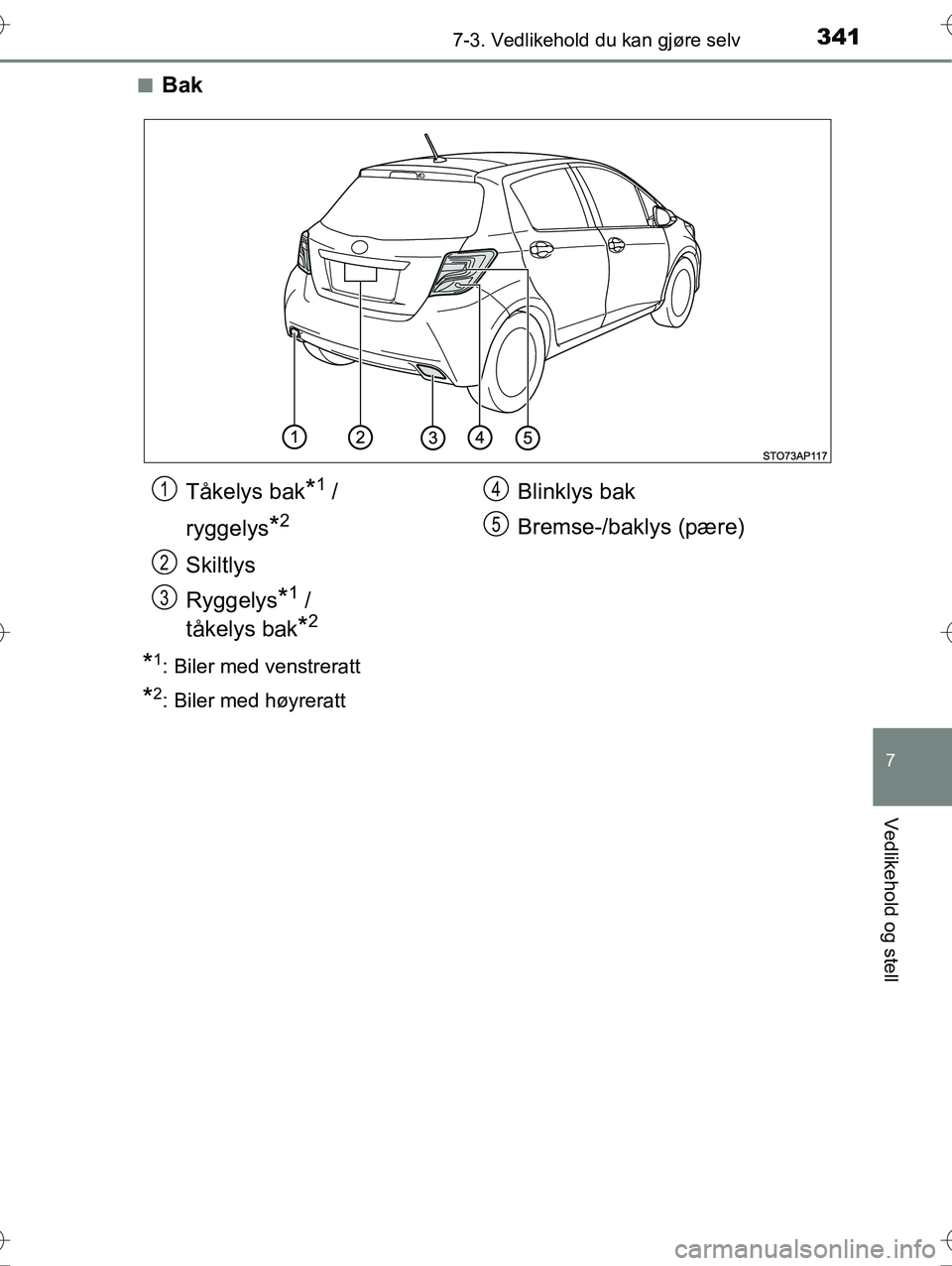

Bak
*1: Biler med venstreratt
*2: Biler med høyreratt
Tåkelys bak*1 /
ryggelys
*2
Skiltlys
Ryggelys
*1 /
tåkelys bak
*2
Blinklys bak
Bremse-/baklys (pære)1
2
3
4
5
OM52G10NO.book Page 341 Friday, April 29, 2016 9:58 AM

3427-3. Vedlikehold du kan gjøre selv
OM52G10NOn

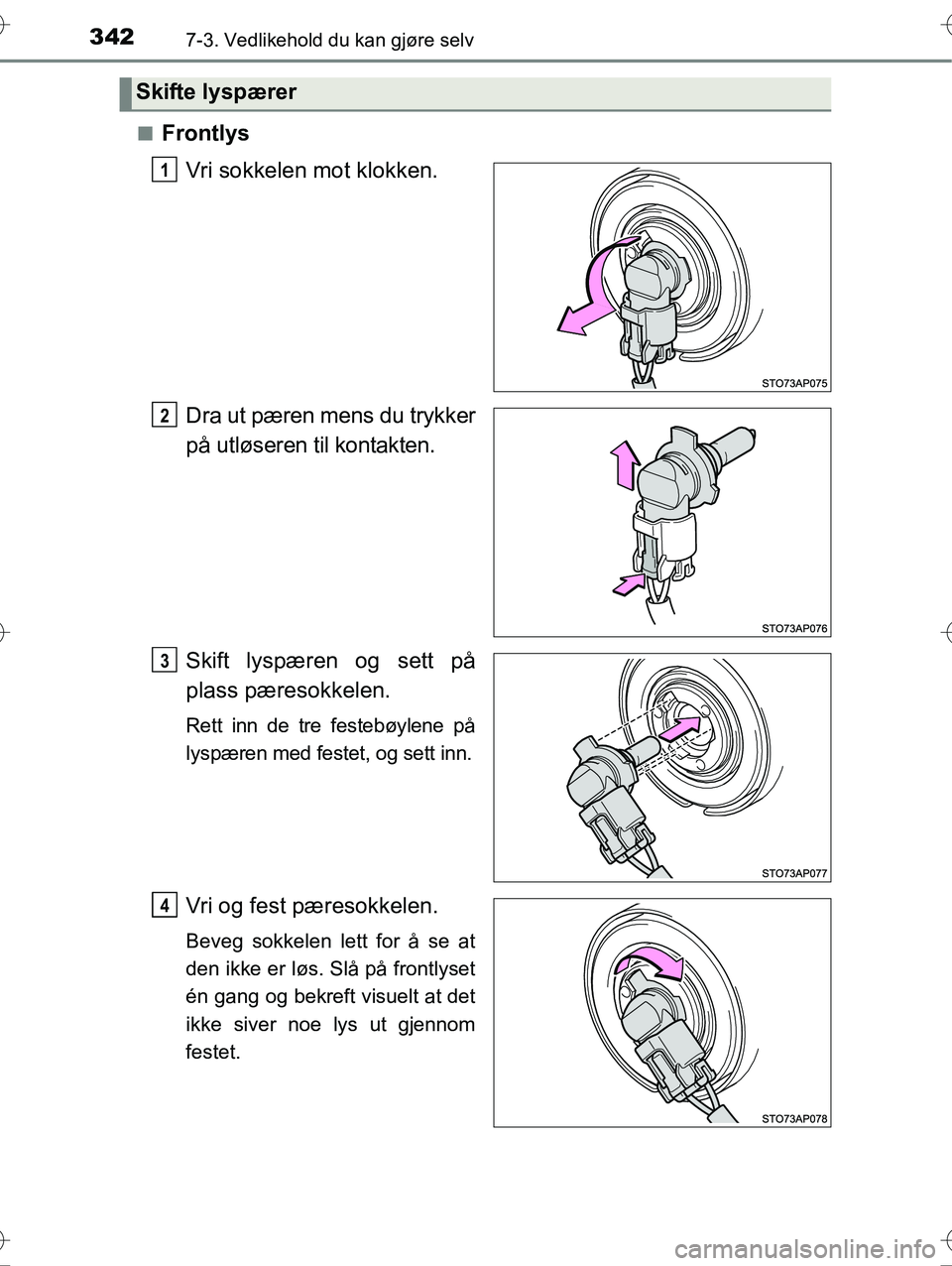

Frontlys
Vri sokkelen mot klokken.
Dra ut pæren mens du trykker
på utløseren til kontakten.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Skifte lyspærer
1
2
3
14
OM52G10NO.book Page 342 Friday, April 29, 2016 9:58 AM

3437-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NOn

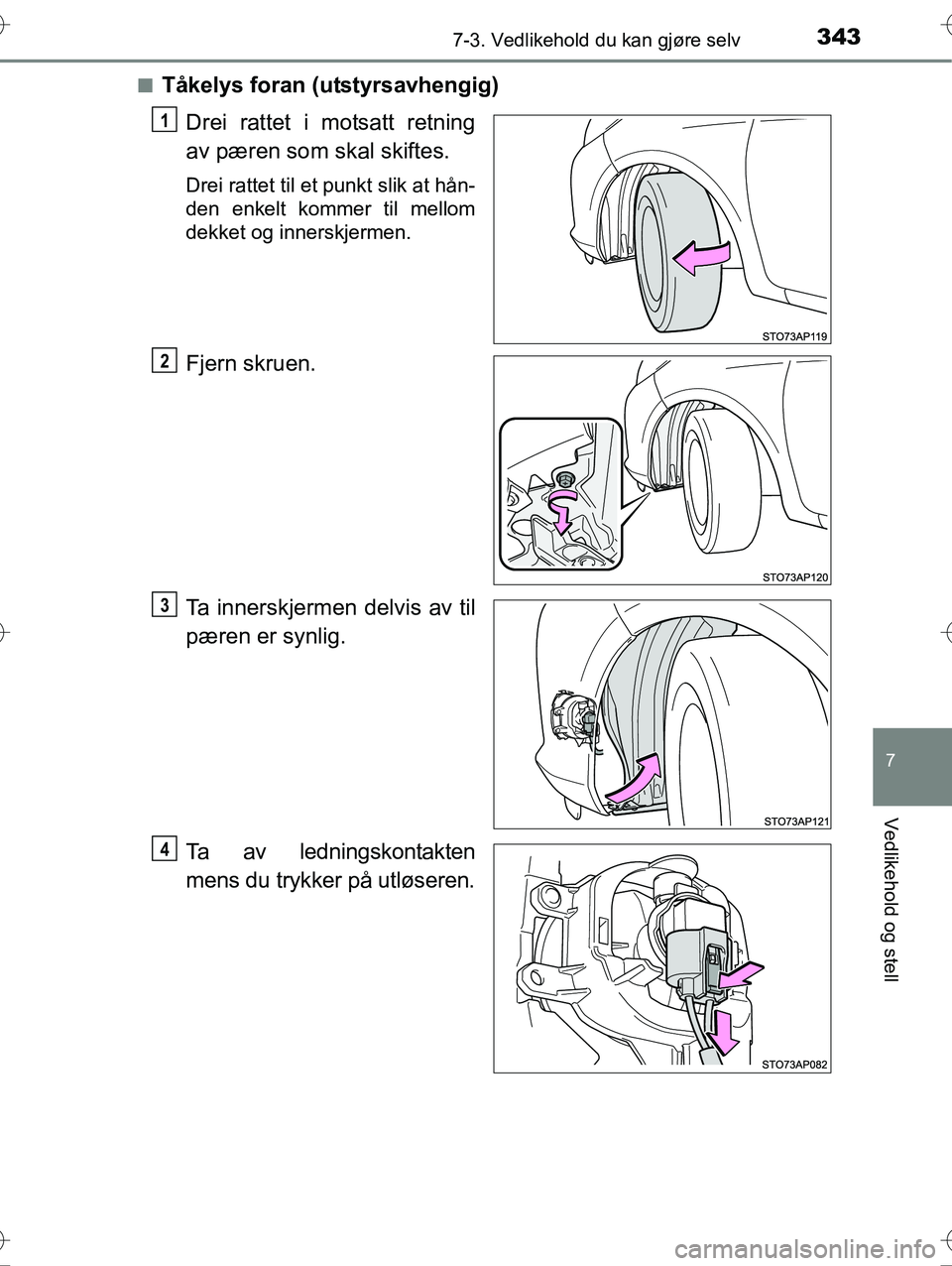

Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern skruen.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløseren.
1
2
3
4
OM52G10NO.book Page 343 Friday, April 29, 2016 9:58 AM

3447-3. Vedlikehold du kan gjøre selv
OM52G10NO

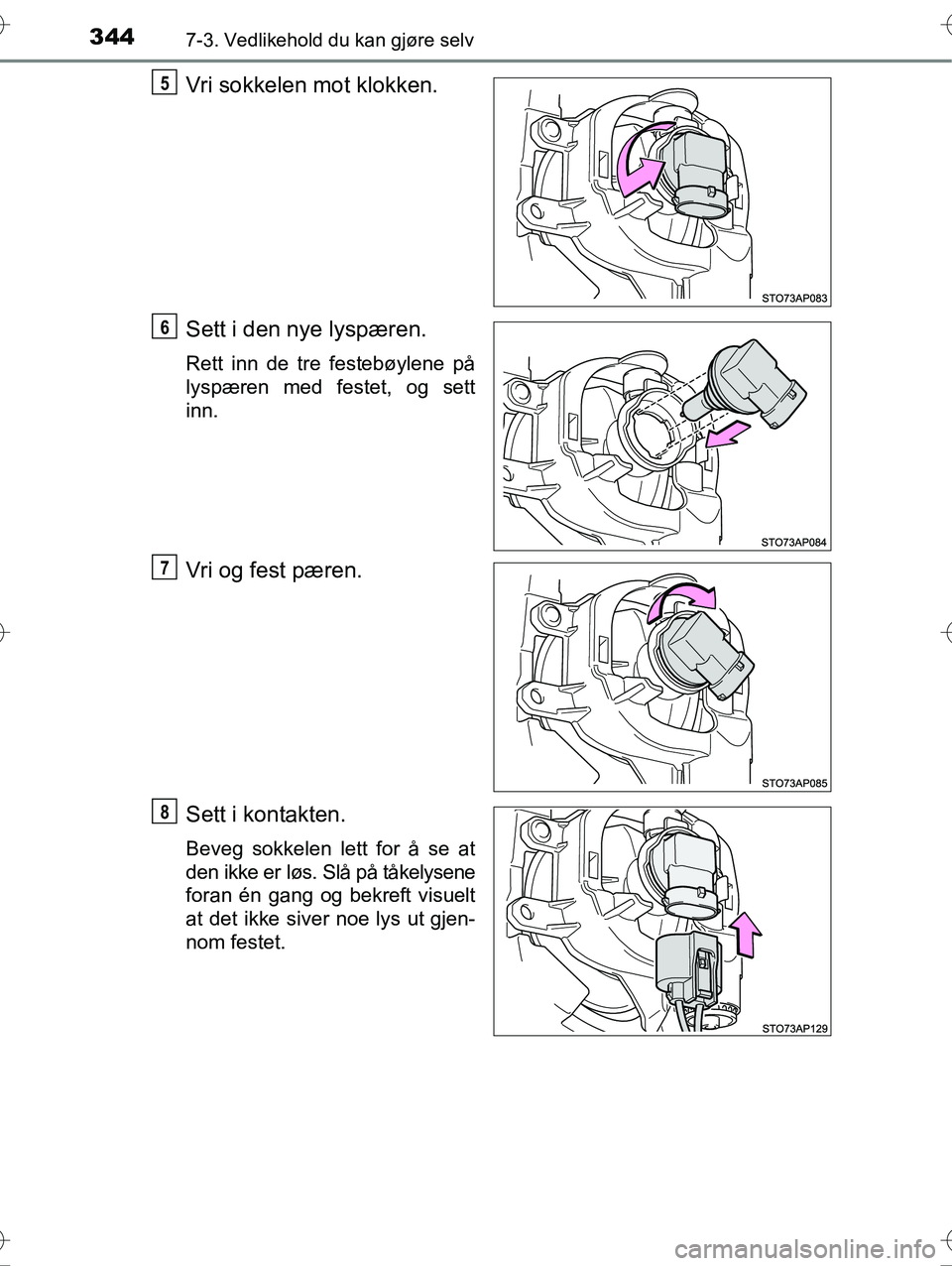

Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæren.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelysene
foran én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
5
6
7
8
OM52G10NO.book Page 344 Friday, April 29, 2016 9:58 AM

3457-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

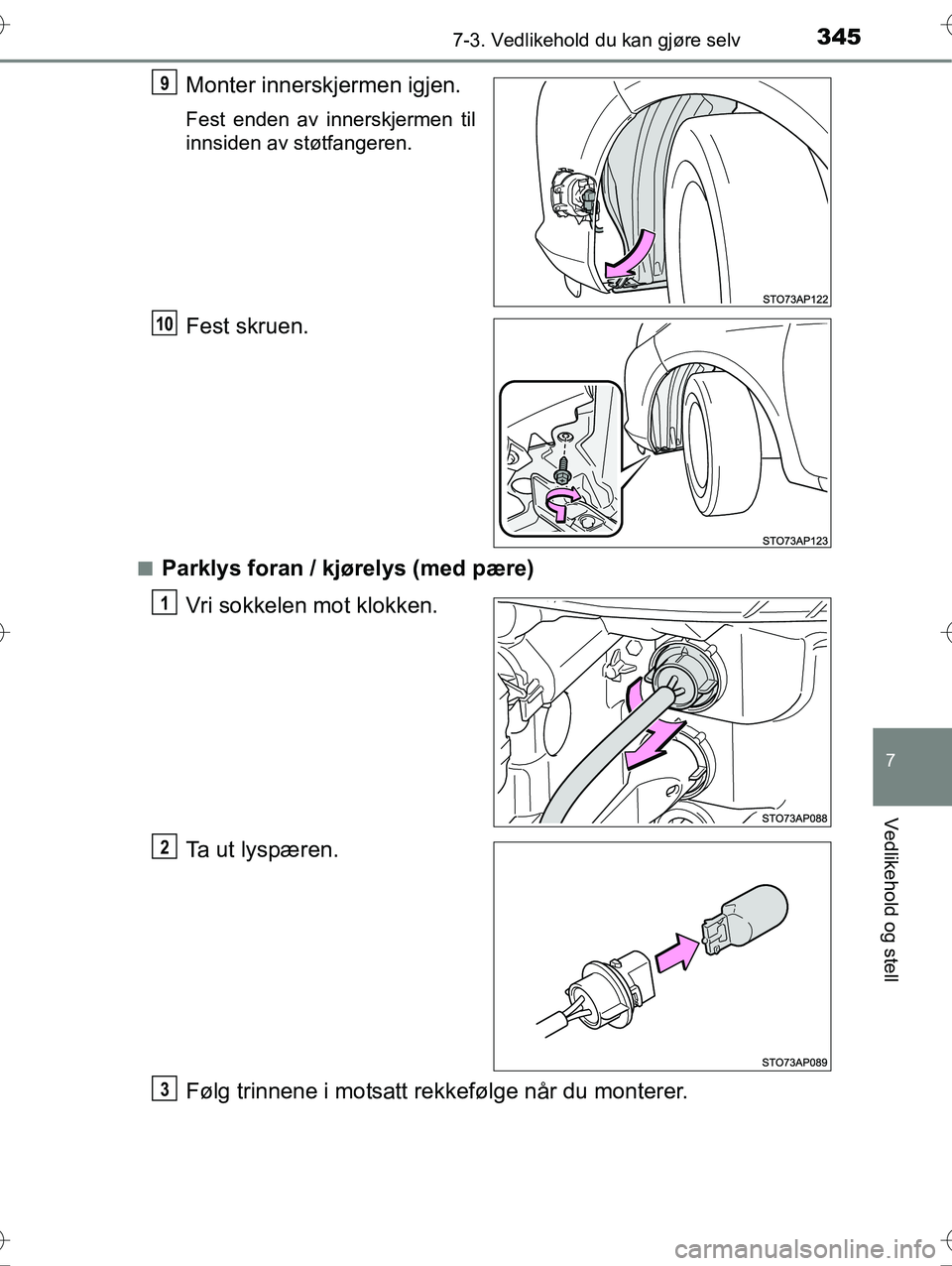

Monter innerskjermen igjen.
Fest enden av innerskjermen til
innsiden av støtfangeren.
Fest skruen.
nParklys foran / kjørelys (med pære)Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
9
10
1
2
3
OM52G10NO.book Page 345 Friday, April 29, 2016 9:58 AM

3467-3. Vedlikehold du kan gjøre selv
OM52G10NOn

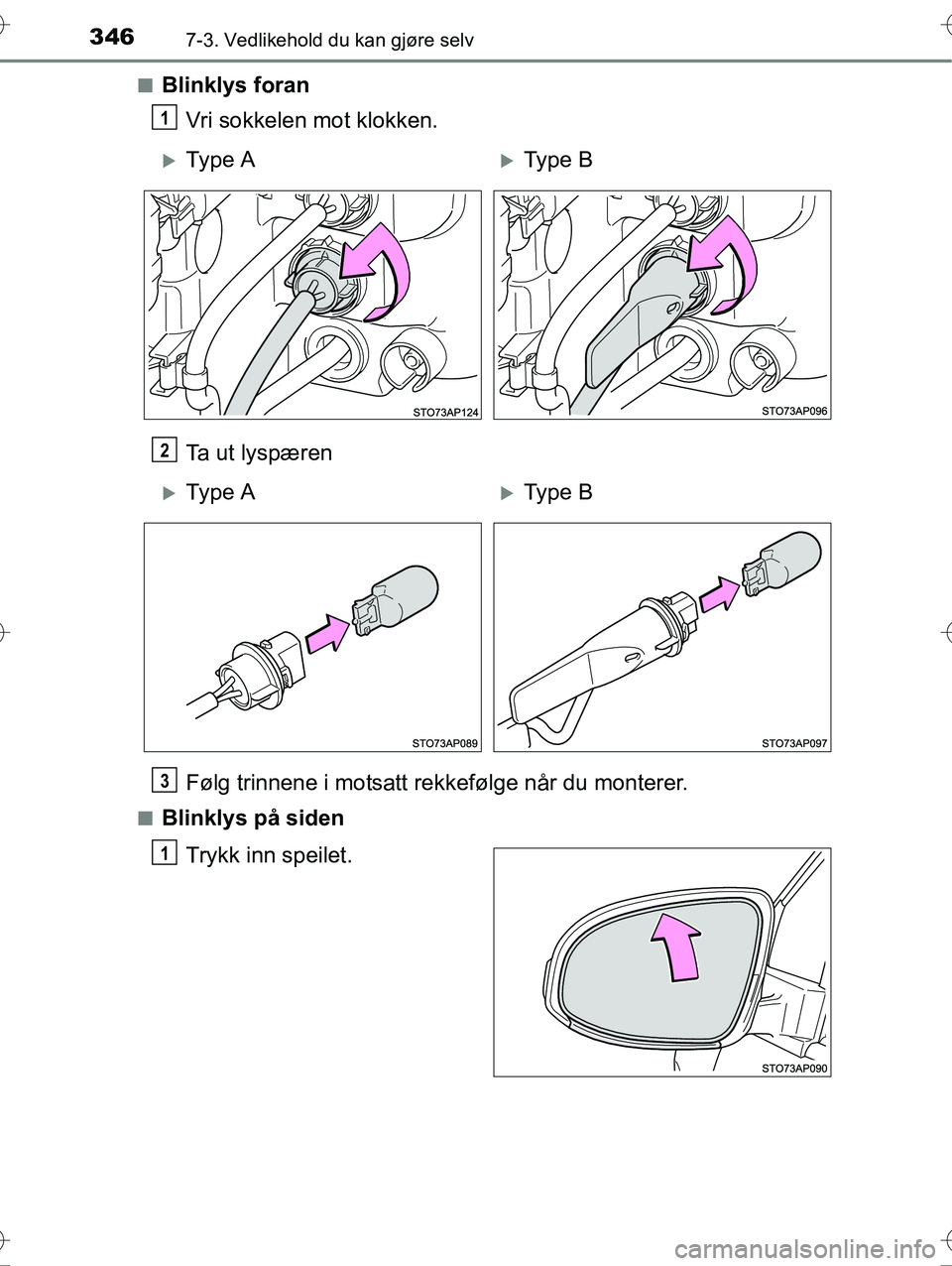

Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren
Følg trinnene i motsatt rekk efølge når du monterer.
nBlinklys på siden
Trykk inn speilet.
1
Type AType B
2
Type AType B
3
1
OM52G10NO.book Page 346 Friday, April 29, 2016 9:58 AM

3477-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OM52G10NO

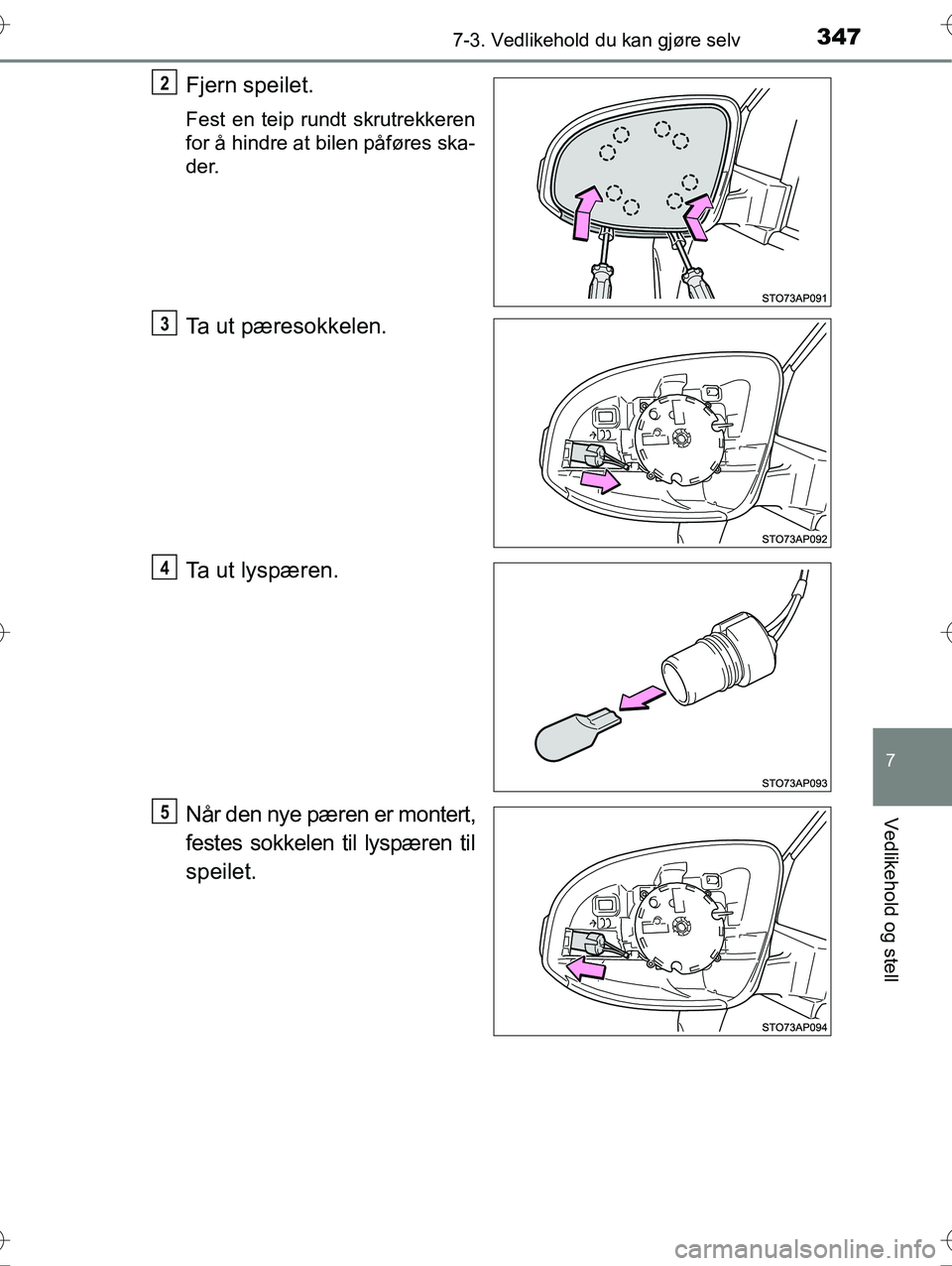

Fjern speilet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Ta ut pæresokkelen.
Ta ut lyspæren.
Når den nye pæren er montert,
festes sokkelen til lyspæren til
speilet.
2
3
4
5
OM52G10NO.book Page 347 Friday, April 29, 2016 9:58 AM

3487-3. Vedlikehold du kan gjøre selv
OM52G10NO

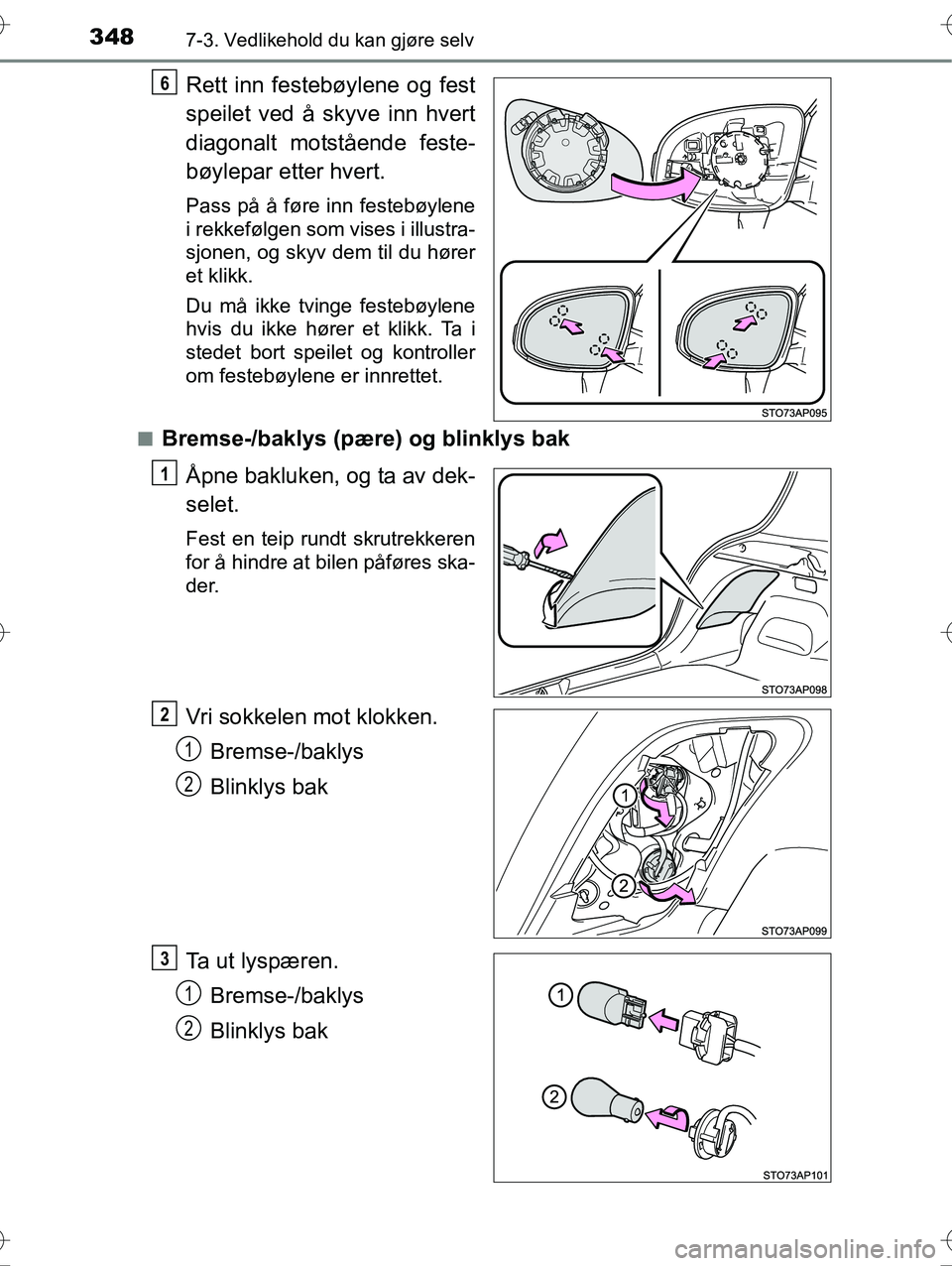

Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
n
Bremse-/baklys (pære) og blinklys bak Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Vri sokkelen mot klokken.Bremse-/baklys
Blinklys bak
Ta ut lyspæren. Bremse-/baklys
Blinklys bak
6
1
2
1
2
3
1
2
