TOYOTA YARIS HYBRID 2017 Betriebsanleitungen (in German)

3317-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

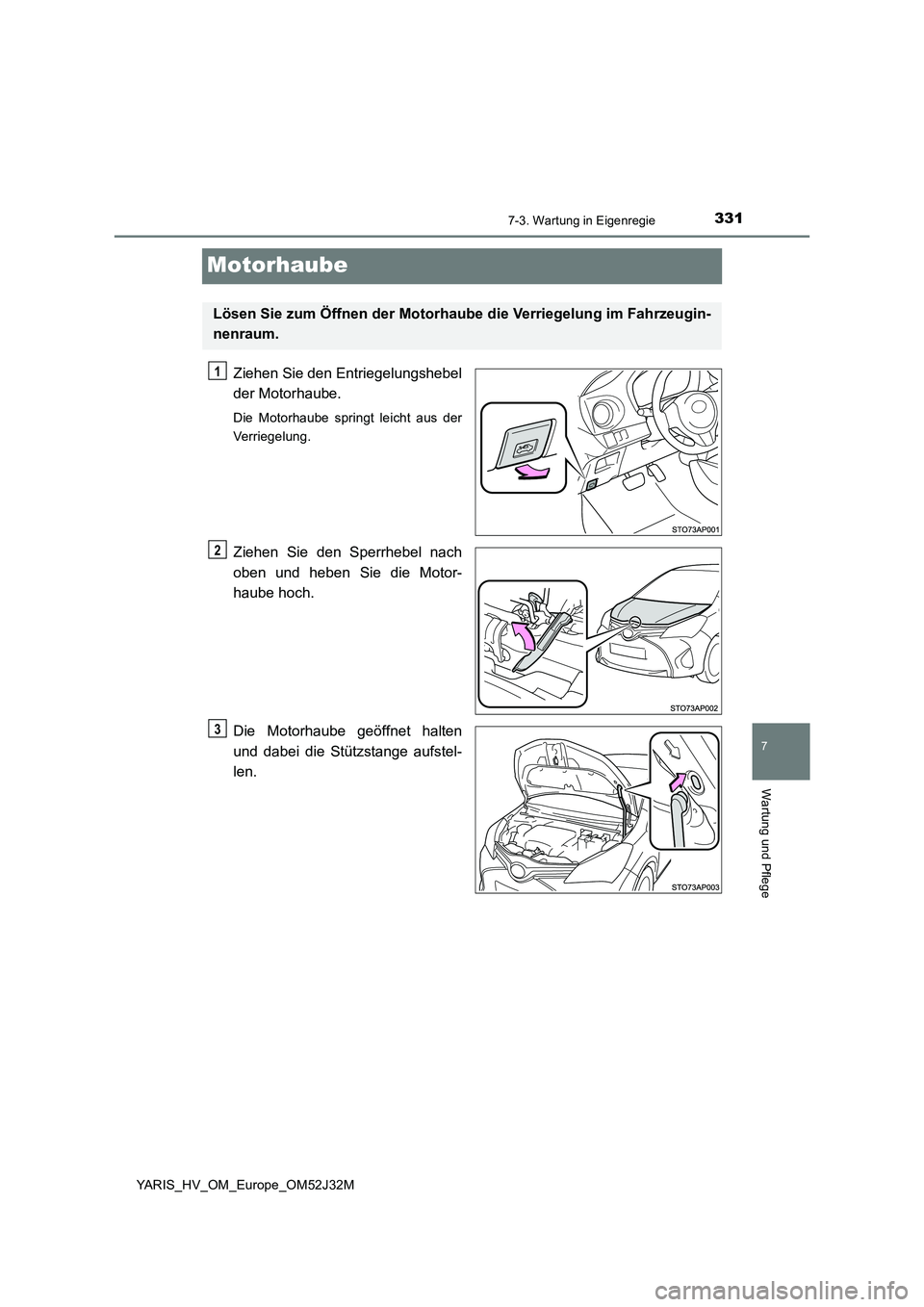

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel nach
oben und heben Sie die Motor-
haube hoch.
Die Motorhaube geöffnet halten
und dabei die Stützstange aufstel-
len.
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

3327-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

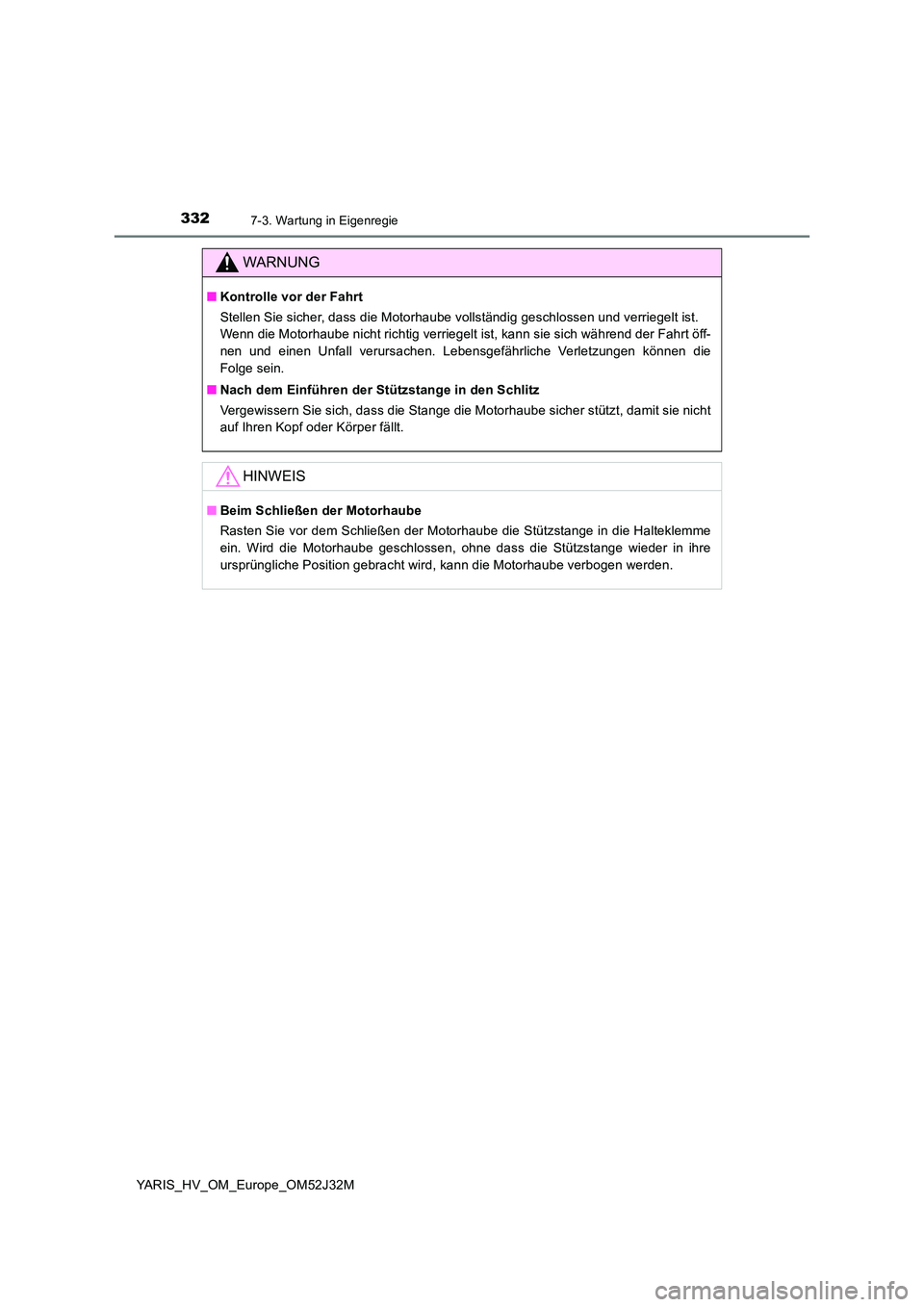

WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verriegelt ist, kann sie sich während der Fahrt öff-
nen und einen Unfall verursachen. Lebensgefährliche Verletzungen können die
Folge sein.
■ Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt, damit sie nicht
auf Ihren Kopf oder Körper fällt.
HINWEIS
■ Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in die Halteklemme
ein. Wird die Motorhaube geschlossen, ohne dass die Stützstange wieder in ihre
ursprüngliche Position gebracht wird, kann die Motorhaube verbogen werden.

3337-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

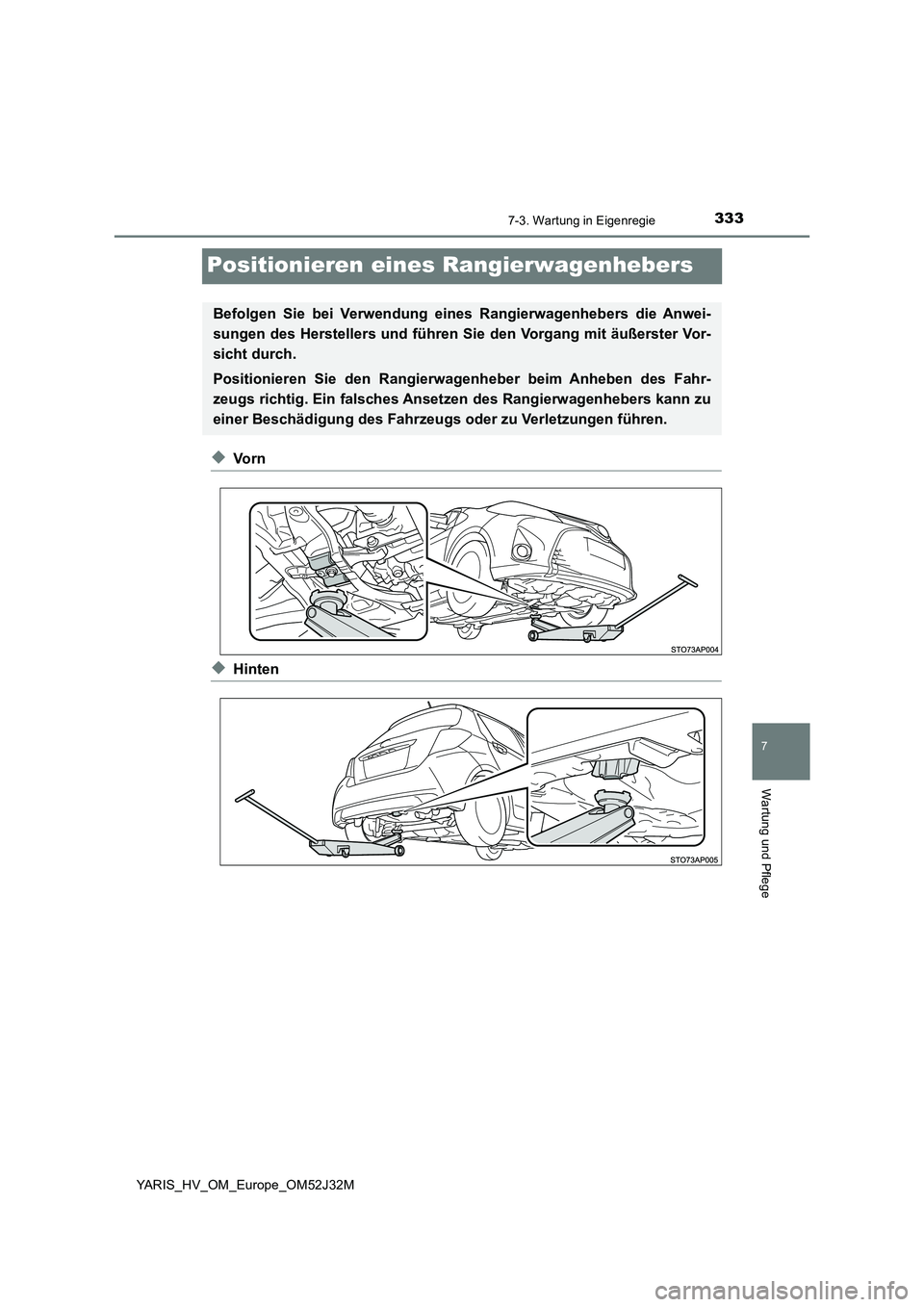

Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs richtig. Ein falsches Ansetzen des Rangierwagenhebers kann zu
einer Beschädigung des Fahrzeugs oder zu Verletzungen führen.

3347-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M
HINWEIS

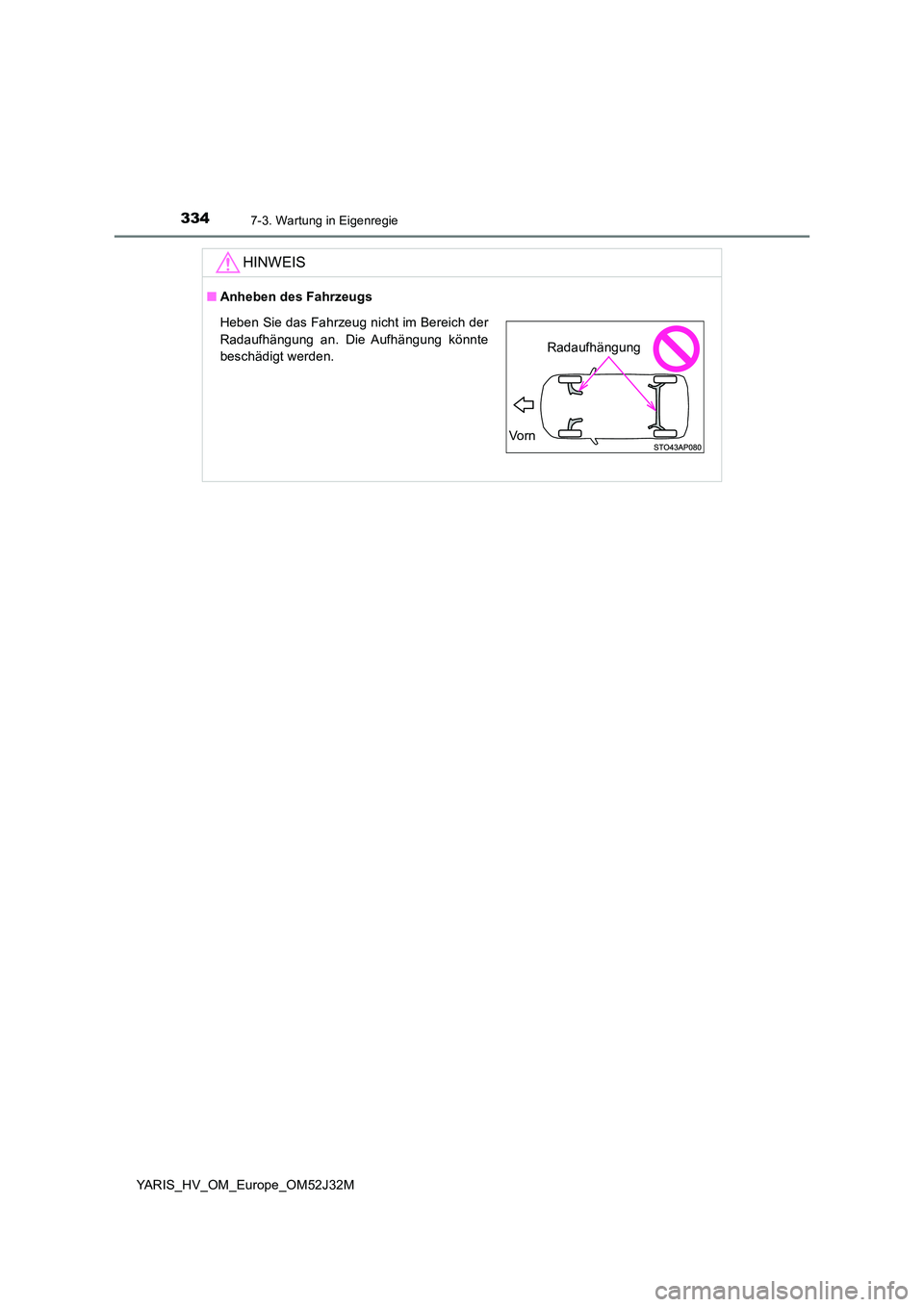

■Anheben des Fahrzeugs
Heben Sie das Fahrzeug nicht im Bereich der
Radaufhängung an. Die Aufhängung könnte
beschädigt werden.
Vo rn
Radaufhängung

3357-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

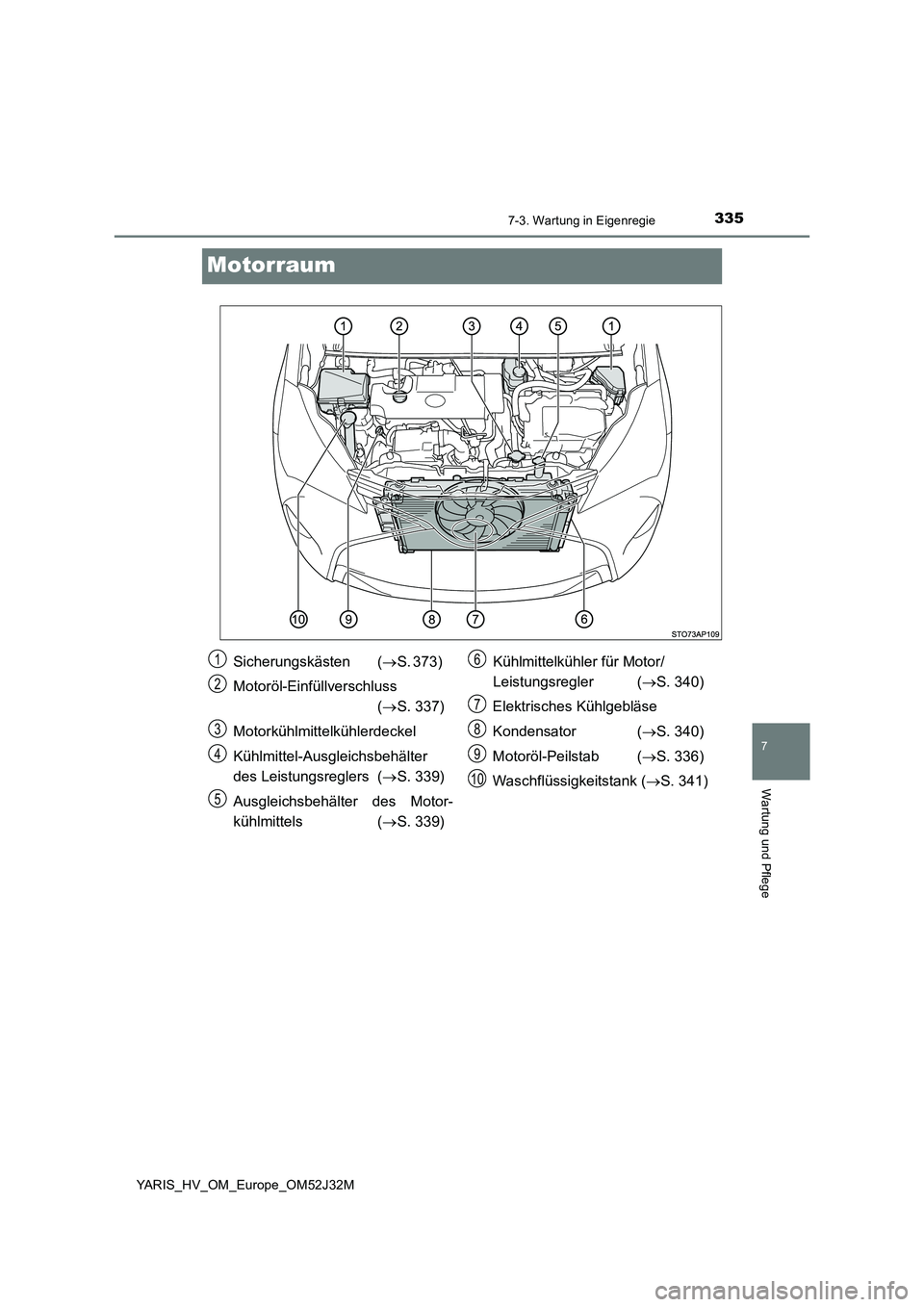

Motorraum
Sicherungskästen (S. 373)
Motoröl-Einfüllverschluss
( S. 337)
Motorkühlmittelkühlerdeckel
Kühlmittel-Ausgleichsbehälter
des Leistungsreglers ( S. 339)
Ausgleichsbehälter des Motor-
kühlmittels ( S. 339)
Kühlmittelkühler für Motor/
Leistungsregler ( S. 340)
Elektrisches Kühlgebläse
Kondensator ( S. 340)
Motoröl-Peilstab ( S. 336)
Waschflüssigkeitstank ( S. 341)
1
2
3
4
5
6
7
8
9
10

3367-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

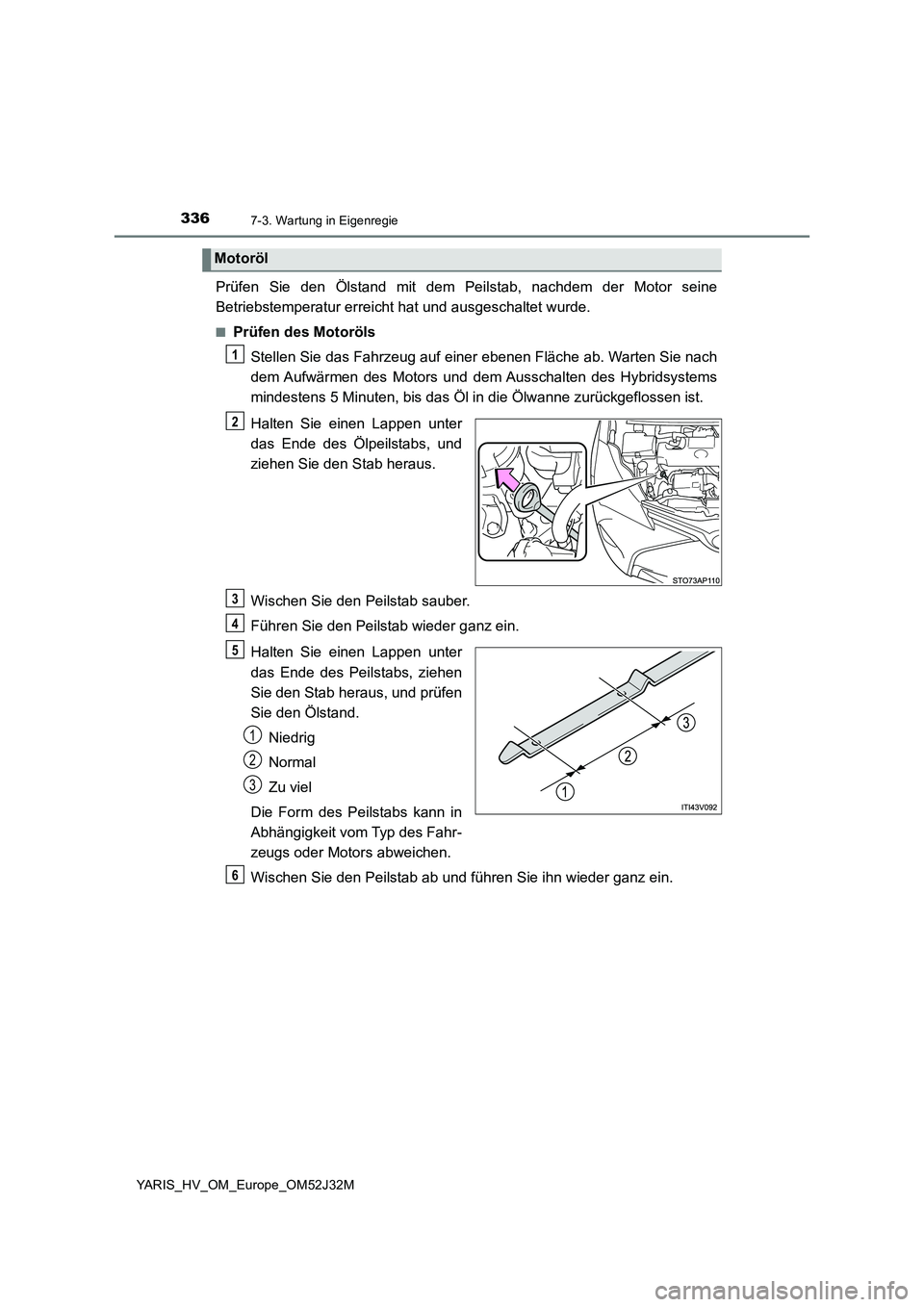

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. Warten Sie nach
dem Aufwärmen des Motors und dem Ausschalten des Hybridsystems
mindestens 5 Minuten, bis das Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs, und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus, und prüfen
Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6

3377-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

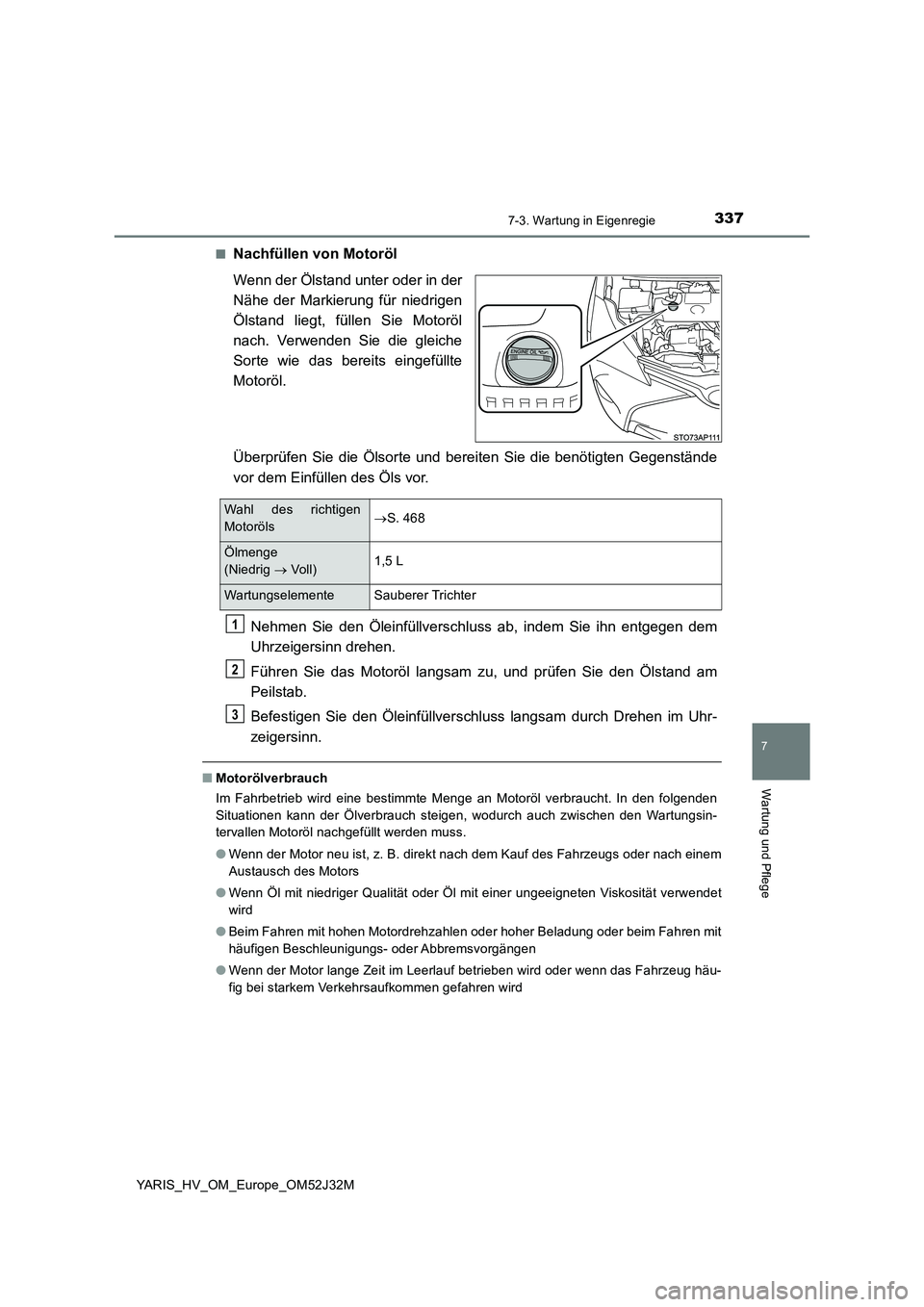

■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl
nach. Verwenden Sie die gleiche
Sorte wie das bereits eingefüllte
Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
■ Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder hoher Beladung oder beim Fahren mit
häufigen Beschleunigungs- oder Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
Wahl des richtigen
Motoröls  S. 468
Ölmenge
(Niedrig  Voll) 1,5 L
Wartungselemente Sauberer Trichter
1
2
3

3387-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

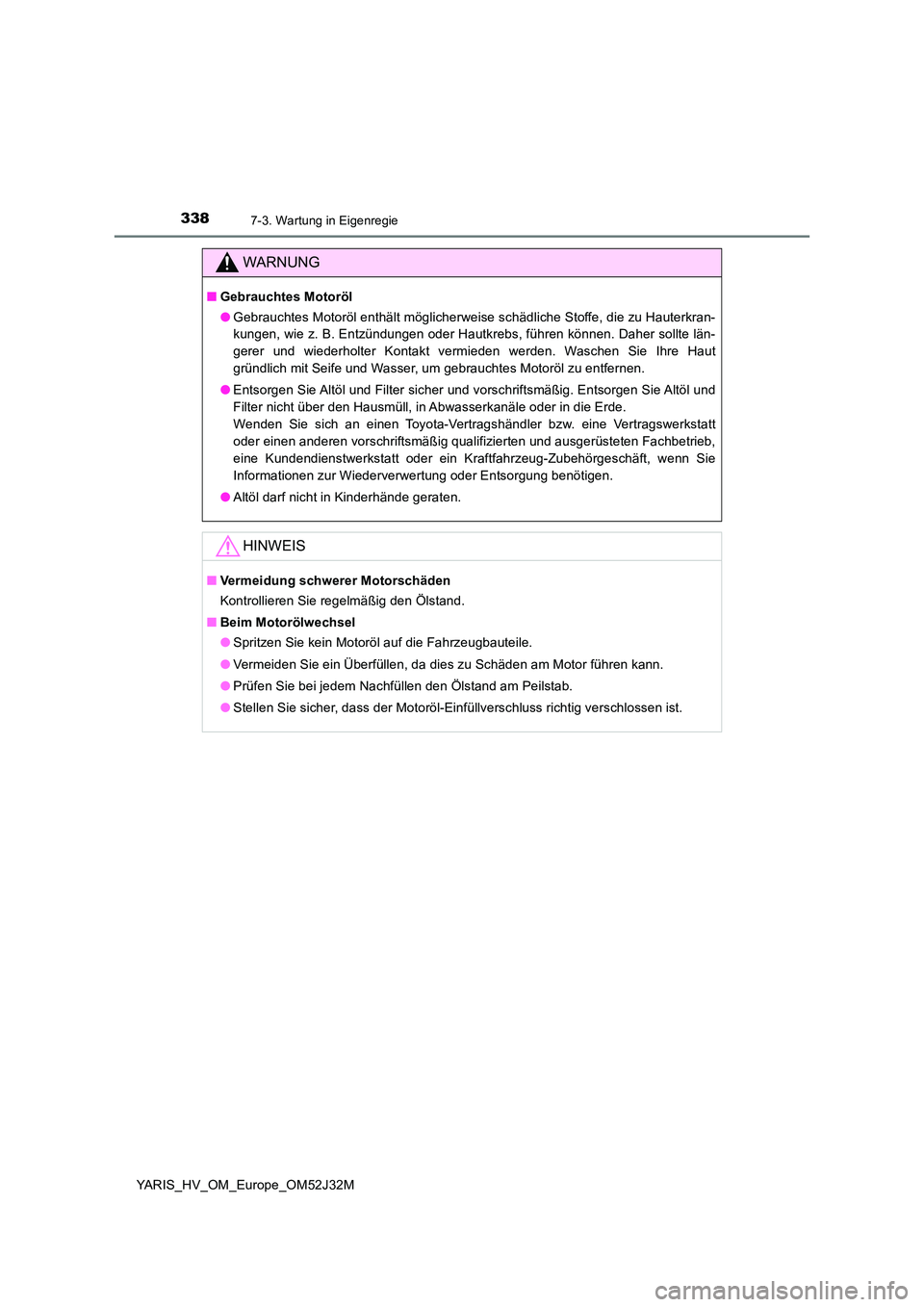

WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb,
eine Kundendienstwerkstatt oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie
Informationen zur Wiederverwertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.

3397-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J32M

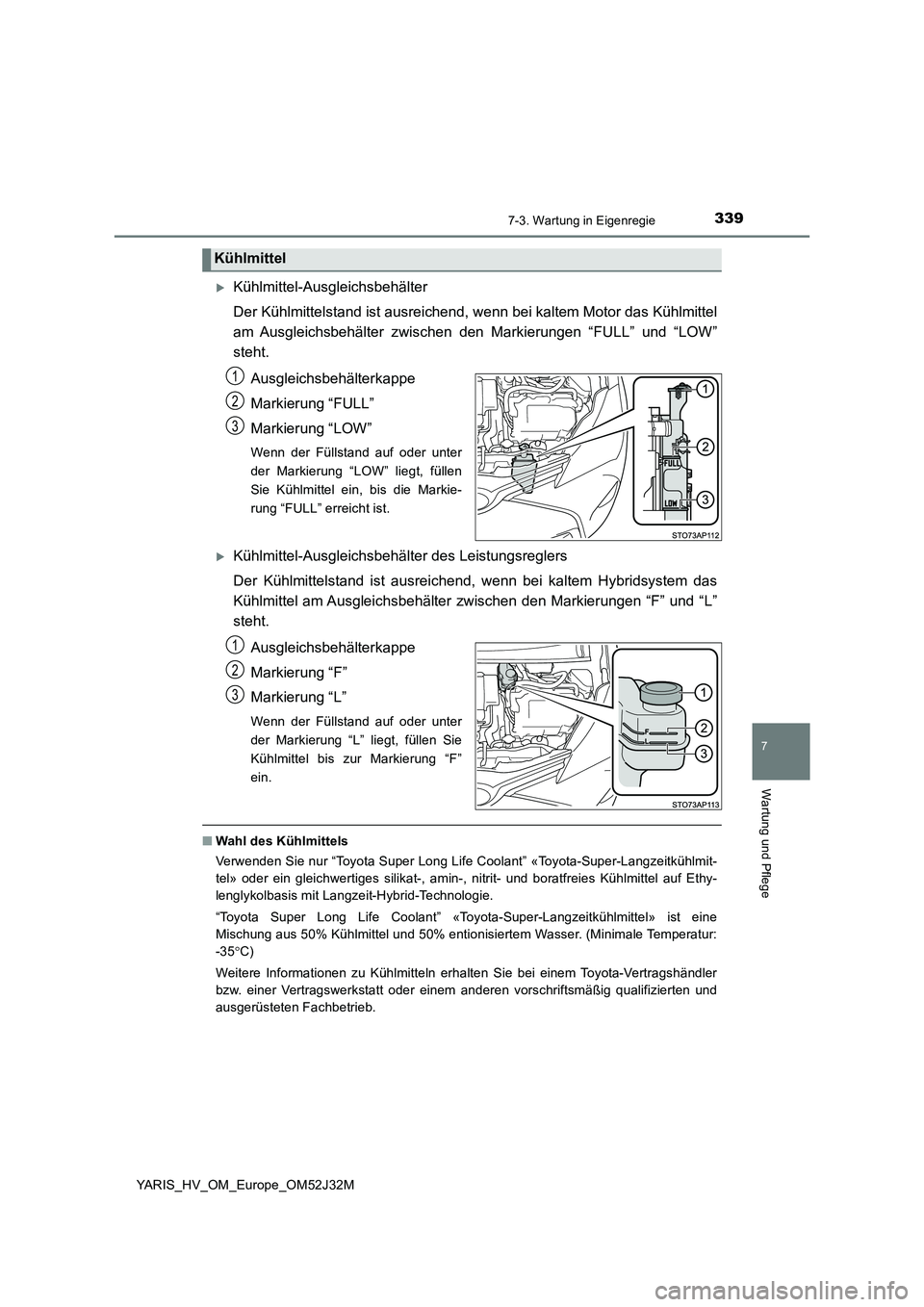

Kühlmittel-Ausgleichsbehälter
Der Kühlmittelstand ist ausreichend, w enn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL” und “LOW”
steht.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
Kühlmittel-Ausgleichsbehäl ter des Leistungsreglers
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen “F” und “L”
steht.
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter
der Markierung “L” liegt, füllen Sie
Kühlmittel bis zur Markierung “F”
ein.
■ Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale Temperatur:
-35 C)
Weitere Informationen zu Kühlmitteln erhalten Sie bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Kühlmittel
1
2
3
1
2
3

3407-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J32M

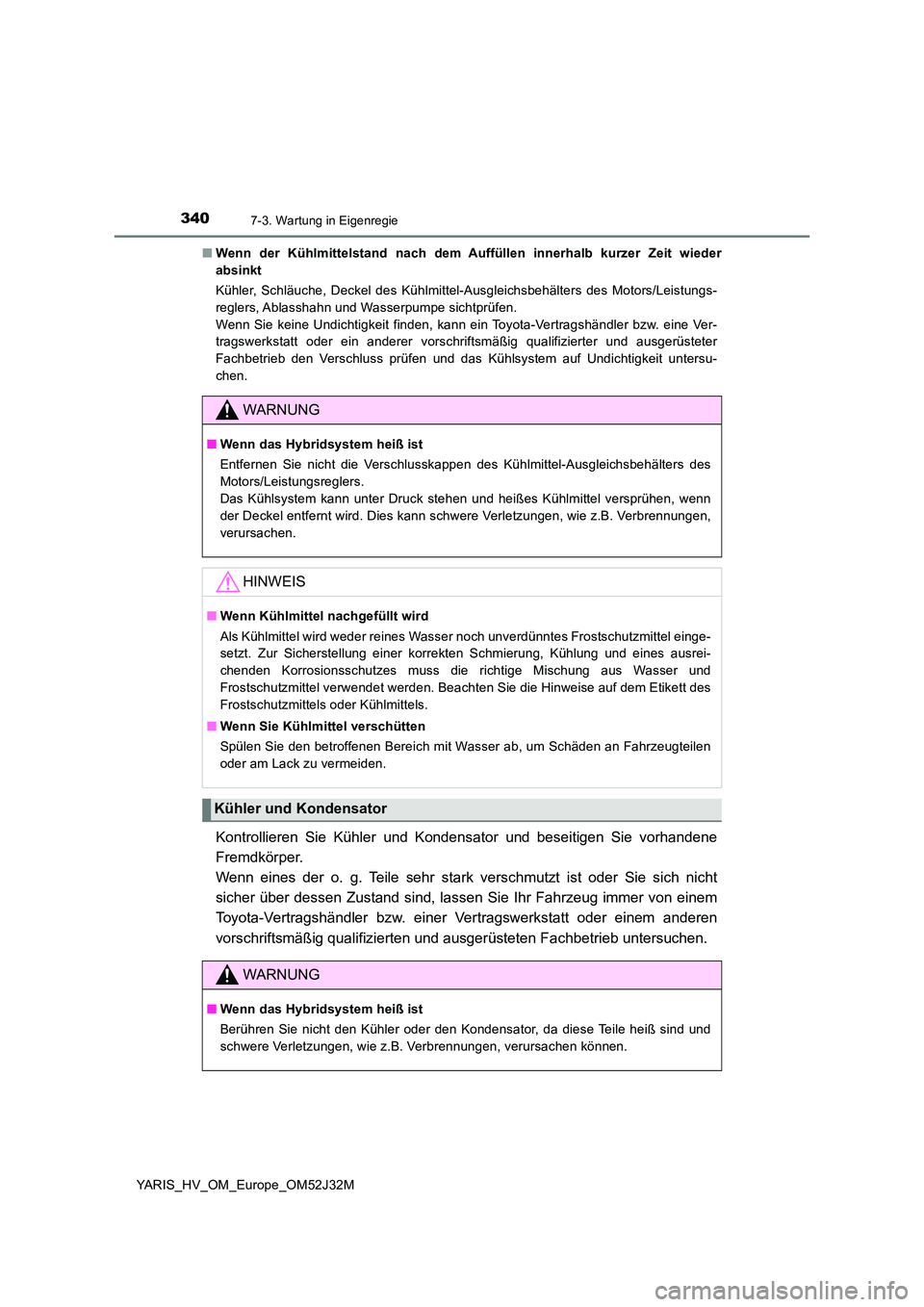

■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Kühler, Schläuche, Deckel des Kühlmittel-Ausgleichsbehälters des Motors/Leistungs-
reglers, Ablasshahn und Wasserpumpe sichtprüfen.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und ausgerüsteter
Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit untersu-
chen.
Kontrollieren Sie Kühler und K ondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht
sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug immer von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.
WARNUNG
■ Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen des Kühlmittel-Ausgleichsbehälters des
Motors/Leistungsreglers.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Kühler und Kondensator
WARNUNG
■ Wenn das Hybridsystem heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß sind und
schwere Verletzungen, wie z.B. Verbrennungen, verursachen können.
