8-2. Post´powanie w sytuacjach awaryjnych461
8
Sytuacje awaryjne
Podczas prób uwolnienia samochodu
Podczas prób uwolnienia samochodu poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç ˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczepnoÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni przek∏adni nap´dowej
Przy zmianie po∏o˝enia dêwigni przek∏adni nap´dowej nie nale˝y naciskaç
peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ruszenie samochodu i doprowadziç do
wypadku, w którym mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu ograniczenia ryzyka uszkodzenia przek∏adni nap´dowej i innych
podzespo∏ów
Nie dopuszczaç do wirowania przednich kó∏ w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ jest to konieczne.
Je˝eli opisane powy˝ej próby uwolnienia samochodu oka˝à si´ niesku-
teczne, dobrze jest spróbowaç innych rozwiàzaƒ, na przyk∏ad holowania.
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 461 (Black plate)

4628-2. Post´powanie w sytuacjach awaryjnych
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 462 (Black plate)

463
9-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.) ..464
Informacje dotyczàce paliwa...474
9-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ.............................475
9-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................479
9Informacje techniczne
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 463 (Black plate)

*1: Samochód nieobcià˝ony
*
2: Wersje z pakietem dla trudnych warunków u˝ytkowania
*
3: Wersje wyposa˝one w opony 175/66R15
*
4: Wersje wyposa˝one w opony 185/60R15
*
5: Wersje wyposa˝one w opony 195/50R16
4649-1. Dane techniczne
Dane techniczne i serwisowe (paliwo,
poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita
3950 mm
SzerokoÊç ca∏kowita
1695 mm
WysokoÊç ca∏kowita*
1
Rozstaw osi
Rozstaw kó∏
Dopuszczalna masa ca∏kowita
Dopuszczalny
nacisk osiPrzednich
Tylnych
Przedniej
Tylnej2510 mm 1510 mm
1520 mm*
2
1485 mm*3
1470 mm*4
1460 mm*5
1470 mm*3
1640 mm*4
1445 mm*5
1565 kg
895 kG
825 kG
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 464 (Black plate)

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
wybity jest pod przednim pra-
wym fotelem.
Numer identyfikacyjny pojazdu
podany jest równie˝ na naklej-
ce fabrycznej znajdujàcej si´
na lewym Êrodkowym s∏upku.
Numer silnika
Numer silnika wybity jest na bloku silnikowym w miejscu pokaza-
nym poni˝ej.
9-1. Dane techniczne465
9
Informacje techniczne
Identyfikacja samochodu
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 465 (Black plate)

4669-1. Dane techniczne

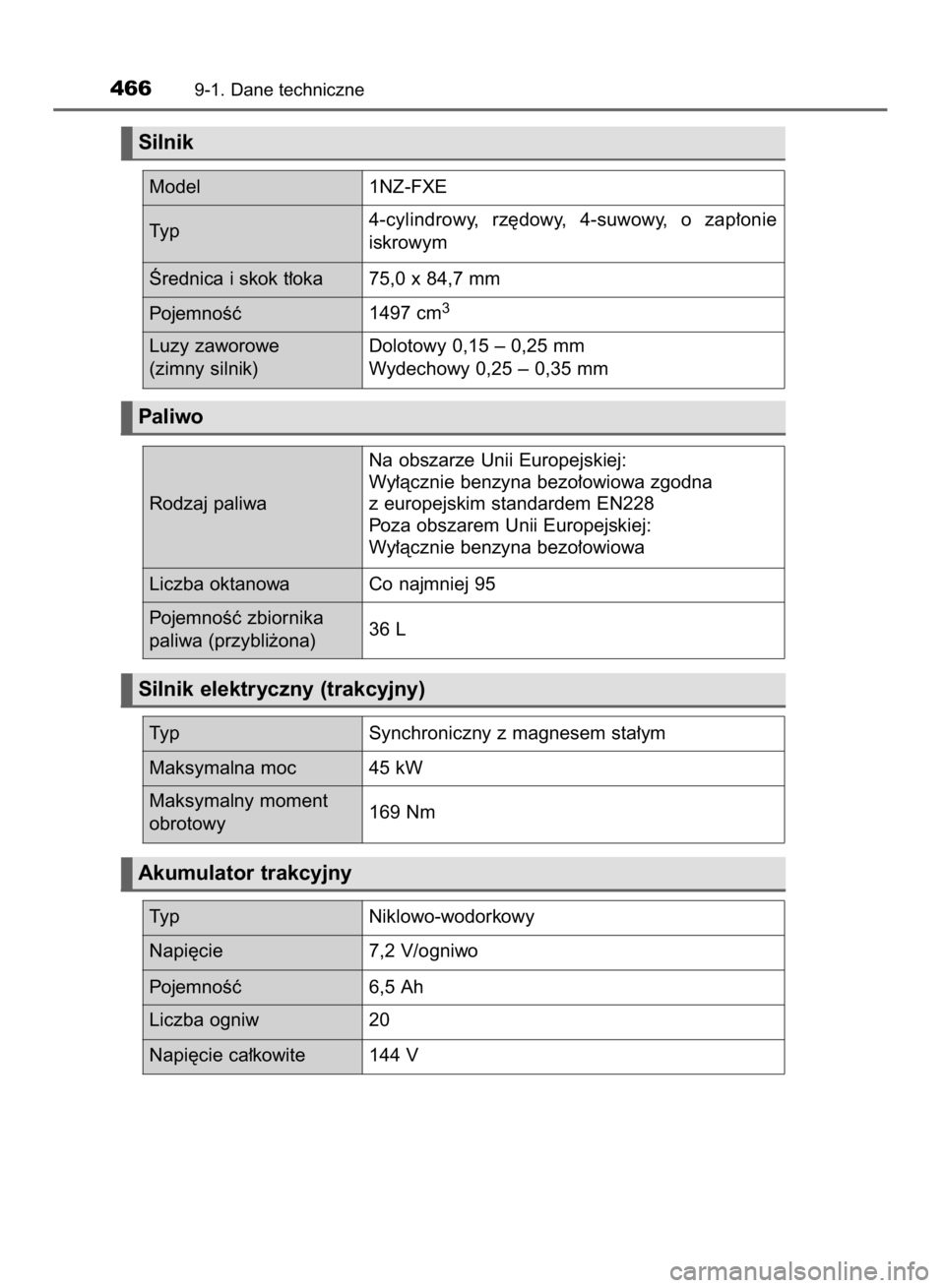

Silnik
Paliwo
Silnik elektryczny (trakcyjny)
Akumulator trakcyjny
Model 1NZ-FXE
Ârednica i skok t∏oka 75,0 x 84,7 mm
PojemnoÊç1497 cm
3
Luzy zaworowe
(zimny silnik)Dolotowy 0,15 – 0,25 mm
Wydechowy 0,25 – 0,35 mm
Rodzaj paliwaNa obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa Co najmniej 95
Typ Synchroniczny z magnesem sta∏ym
Maksymalna moc 45 kW
Typ Niklowo-wodorkowy
Napi´cie 7,2 V/ogniwo
PojemnoÊç 6,5 Ah
Liczba ogniw 20
Napi´cie ca∏kowite 144 V Maksymalny moment
obrotowy169 Nm PojemnoÊç zbiornika
paliwa (przybli˝ona)36 L Ty p4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 466 (Black plate)

Zalecana
Obj´toÊç oleju (przy wymianie – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
hybrydowego uk∏adu nap´dowego, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genu-
ine Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota
Genuine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej
jakoÊci oleju silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze spe-
cyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN
„Resource-Conserving” lub olej wielosezonowy z cer tyfikatem ILSAC
lub
15W-40:
Olej wielosezonowy API SL, SM lub SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycz-
nie nape∏niony olejem o lepko-
Êci SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak pod-
czas kolejnej wymiany oleju
powinien zostaç zastàpiony
olejem SAE 0W-20.
W przypadku u˝ycia oleju silni-
kowego o lepkoÊci SAE 10W-30
lub wy˝szej, przy bardzo niskich
temperaturach otoczenia, mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest olej
o lepkoÊci SAE 0W-20 lub 5W-30.
9-1. Dane techniczne467
9
Informacje techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
Uk∏ad smarowania silnika
Z filtrem 3,7 L
Bez filtra 3,4 L
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 467 (Black plate)

LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika. Olej
z ni˝szym oznaczeniem liczbowym przed literà W zapewnia lepsze
w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpo-
wiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝e-
niem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest je-
den lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVI-
CE SN” Êwiadczy o oznaczeniu
klasy jakoÊci wed∏ug Amerykaƒ-
skiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej ma
w∏aÊciwoÊci obni˝ajàce zu˝ycie
paliwa i niezagra˝ajàce Êrodowi-
sku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika
z olejem.
4689-1. Dane techniczne
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 468 (Black plate)

9-1. Dane techniczne469
9
Informacje techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy
Instalacja elektryczna
PojemnoÊç
(przybli˝ona)
óSilnik spalinowy
4,5 L
óSterownik mocy
1,6 L
Akumulator 12-woltowy
Napi´cie na
zaciskach* bez
obcià˝enia przy 20°C:12,5 V i wi´cej Ca∏kowicie na∏adowany
11,0–12,5 V Cz´Êciowo na∏adowany
Poni˝ej 11,0 V Roz∏adowany
(*: Napi´cie mierzone po up∏ywie 20 minut od
wy∏àczenia hybrydowego uk∏adu nap´dowego
i wszystkich Êwiate∏) Âwiece zap∏onowe
Producent DENSO FK16R-A8
Odst´p elektrod 0,8 mm Rodzaj p∏ynu
ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych po-
ni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy krze-
mianów, amin, azotynów ani boranów i wytwa-
rzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
3–4 A (maks.) Pràd ∏adowania
20 YARIS HV OM52G76E 5/4/16 10:09 AM Page 469 (Black plate)

*: Obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany. W razie
koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
*
1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy pra-
cujàcym hybrydowym uk∏adzie nap´dowym.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
*
3: Nale˝y stosowaç si´ do wskazaƒ dotyczàcych w∏aÊciwego dla danego
zbiornika typu p∏ynu hamulcowego.
4709-1. Dane techniczne
Hybrydowa przek∏adnia nap´dowa
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Obj´toÊç p∏ynu* 3,3 L
Zapas odleg∏oÊci peda∏u od pod∏ogi*
1
Wersje z kierownicà po lewej stronie
Wersje z kierownicà po prawej stronie75 mm
73 mm
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca postojowego*
24–6 klikni´ç
Rodzaj p∏ynu*
3SAE J1704 lub FMVSS No.116 DOT 4
SAE J1703 lub FMVSS No.116 DOT 3
Rodzaj p∏ynu Toyota Genuine ATF WS
P∏yn do przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmia-
ny prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia prze-
k∏adni nap´dowej.
Luz na kole kierownicy Poni˝ej 30 mm
