3217-2. Manutenzione
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L
Requisiti di manutenzione
La manutenzione programmata deve essere effettuata ad intervalli specifici
secondo il programma di manutenzione previsto.
Per conoscere tutti i dettagli della manutenzione programmata, leggere il “Libretto
di manutenzione Toyota” o il “Libretto di garanzia Toyota”.
Cos’è la manutenzione “fai da te”?
Molti degli interventi di manutenzione sono facili e possono essere eseguiti
autonomamente, purché possediate un minimo di esperienza in ambito meccanico
e alcuni attrezzi automobilistici base.
Va ricordato, però, che alcuni interventi di manutenzione richiedono attrezzi
particolari e abilità specifiche. In tal caso gli interventi dovranno essere eseguiti
preferibilmente da tecnici qualificati. Anche per i meccanici “fai da te” con una certa
esperienza, è consigliabile far eseguire i lavori di riparazione e manutenzione da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Qualsiasi concessionario autorizzato
Toyota o officina registreranno l’intervento effettuato, che potrebbe rivelarsi utile per
eventuali necessità di interventi in garanzia. Se si preferisce incaricare un
professionista qualificato e attrezzato che non sia un’officina autorizzata Toyota per
la riparazione e la manutenzione del proprio veicolo, si raccomanda di richiedere
comunque la compilazione di un registro di manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
ad una manutenzione quotidiana e regolare. Toyota raccomanda di
eseguire la manutenzione descritta di seguito:
Manutenzione programmata
Manutenzione “fai da te”

3227-2. Manutenzione
YARIS HV_OM_Europe_OM52J34L

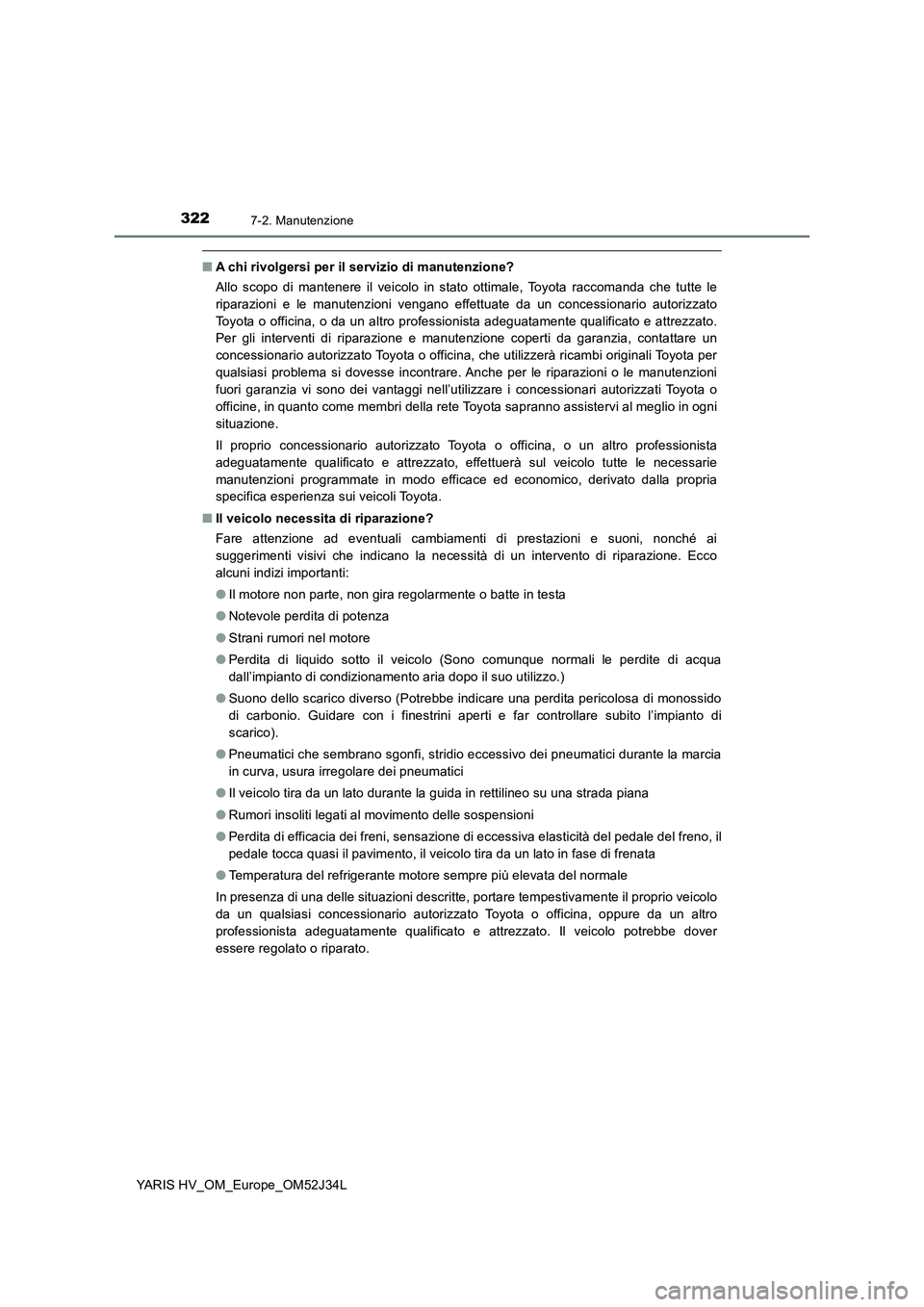

■A chi rivolgersi per il servizio di manutenzione?
Allo scopo di mantenere il veicolo in stato ottimale, Toyota raccomanda che tutte le
riparazioni e le manutenzioni vengano effettuate da un concessionario autorizzato
Toyota o officina, o da un altro professionista adeguatamente qualificato e attrezzato.
Per gli interventi di riparazione e manutenzione coperti da garanzia, contattare un
concessionario autorizzato Toyota o officina, che utilizzerà ricambi originali Toyota per
qualsiasi problema si dovesse incontrare. Anche per le riparazioni o le manutenzioni
fuori garanzia vi sono dei vantaggi nell’utilizzare i concessionari autorizzati Toyota o
officine, in quanto come membri della rete Toyota sapranno assistervi al meglio in ogni
situazione.
Il proprio concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, effettuerà sul veicolo tutte le necessarie
manutenzioni programmate in modo efficace ed economico, derivato dalla propria
specifica esperienza sui veicoli Toyota.
■ Il veicolo necessita di riparazione?
Fare attenzione ad eventuali cambiamenti di prestazioni e suoni, nonché ai
suggerimenti visivi che indicano la necessità di un intervento di riparazione. Ecco
alcuni indizi importanti:
● Il motore non parte, non gira regolarmente o batte in testa
● Notevole perdita di potenza
● Strani rumori nel motore
● Perdita di liquido sotto il veicolo (Sono comunque normali le perdite di acqua
dall’impianto di condizionamento aria dopo il suo utilizzo.)
● Suono dello scarico diverso (Potrebbe indicare una perdita pericolosa di monossido
di carbonio. Guidare con i finestrini aperti e far controllare subito l’impianto di
scarico).
● Pneumatici che sembrano sgonfi, stridio eccessivo dei pneumatici durante la marcia
in curva, usura irregolare dei pneumatici
● Il veicolo tira da un lato durante la guida in rettilineo su una strada piana
● Rumori insoliti legati al movimento delle sospensioni
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità del pedale del freno, il
pedale tocca quasi il pavimento, il veicolo tira da un lato in fase di frenata
● Temperatura del refrigerante motore sempre più elevata del normale
In presenza di una delle situazioni descritte, portare tempestivamente il proprio veicolo
da un qualsiasi concessionario autorizzato Toyota o officina, oppure da un altro
professionista adeguatamente qualificato e attrezzato. Il veicolo potrebbe dover
essere regolato o riparato.

3237-2. Manutenzione
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

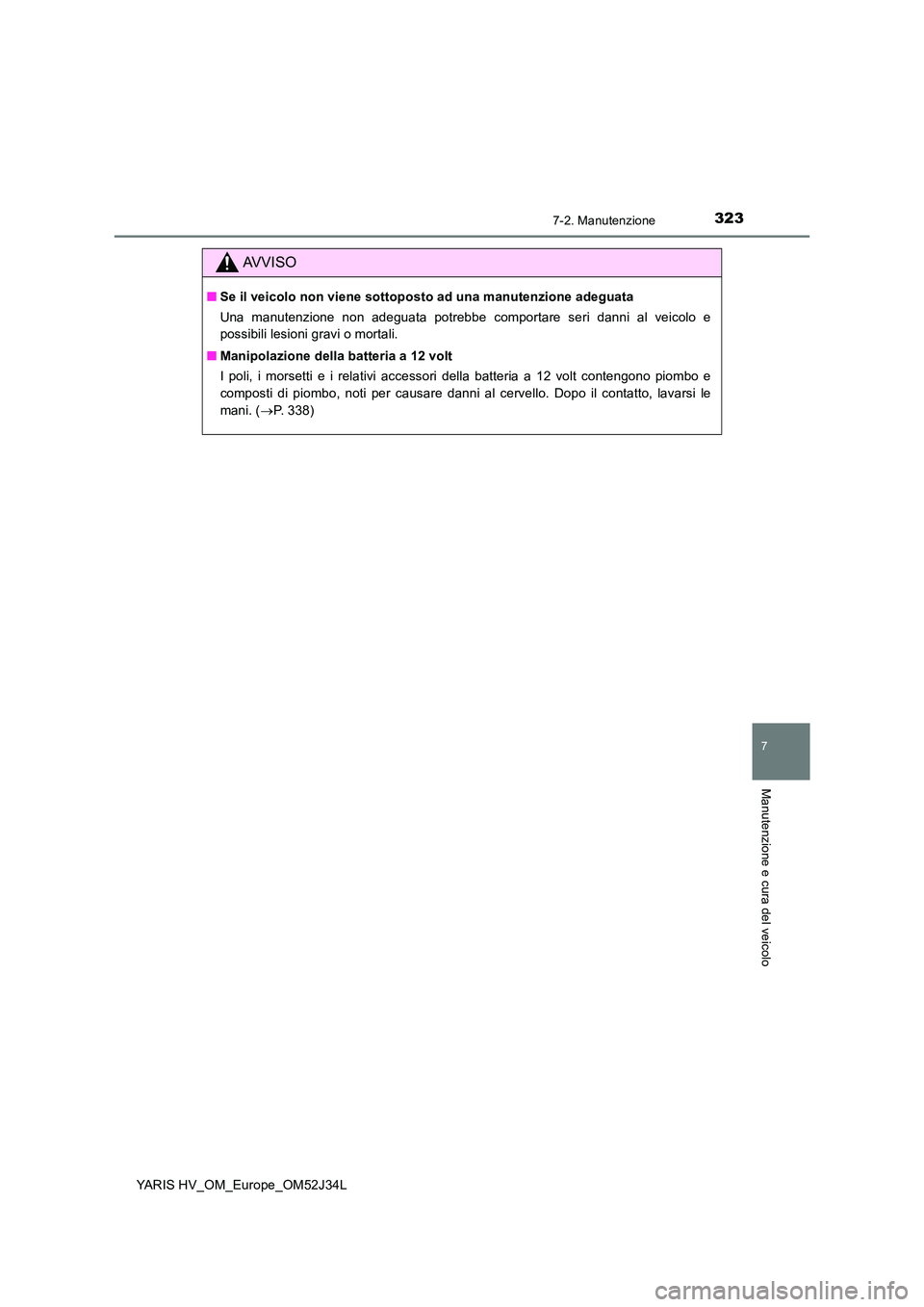

AVVISO
■Se il veicolo non viene sottoposto ad una manutenzione adeguata
Una manutenzione non adeguata potrebbe comportare seri danni al veicolo e
possibili lesioni gravi o mortali.
■ Manipolazione della batteria a 12 volt
I poli, i morsetti e i relativi accessori della batteria a 12 volt contengono piombo e
composti di piombo, noti per causare danni al cervello. Dopo il contatto, lavarsi le
mani. ( P. 338)

3247-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

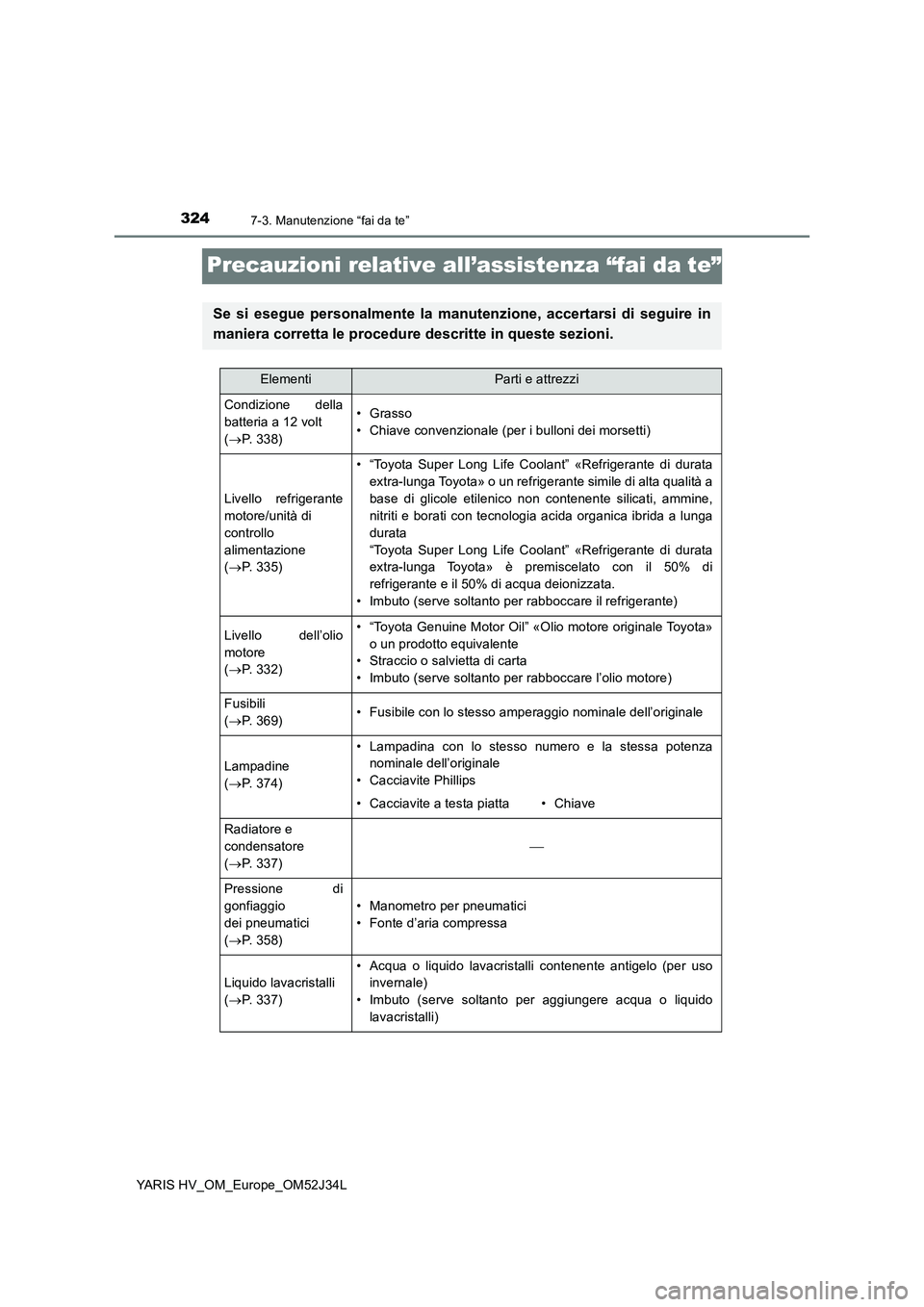

Precauzioni relative all’assistenza “fai da te”
Se si esegue personalmente la manutenzione, accertarsi di seguire in
maniera corretta le procedure descritte in queste sezioni.
ElementiParti e attrezzi
Condizione della
batteria a 12 volt
( P. 338)
• Grasso
• Chiave convenzionale (per i bulloni dei morsetti)
Livello refrigerante
motore/unità di
controllo
alimentazione
( P. 335)
• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante simile di alta qualità a
base di glicole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida a lunga
durata
“Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» è premiscelato con il 50% di
refrigerante e il 50% di acqua deionizzata.
• Imbuto (serve soltanto per rabboccare il refrigerante)
Livello dell’olio
motore
( P. 332)
• “Toyota Genuine Motor Oil” «Olio motore originale Toyota»
o un prodotto equivalente
• Straccio o salvietta di carta
• Imbuto (serve soltanto per rabboccare l’olio motore)
Fusibili
( P. 369)• Fusibile con lo stesso amperaggio nominale dell’originale
Lampadine
( P. 374)
• Lampadina con lo stesso numero e la stessa potenza
nominale dell’originale
• Cacciavite Phillips
• Cacciavite a testa piatta•Chiave
Radiatore e
condensatore
( P. 337)

Pressione di
gonfiaggio
dei pneumatici
( P. 358)
• Manometro per pneumatici
• Fonte d’aria compressa
Liquido lavacristalli
( P. 337)
• Acqua o liquido lavacristalli contenente antigelo (per uso
invernale)
• Imbuto (serve soltanto per aggiungere acqua o liquido
lavacristalli)

3257-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

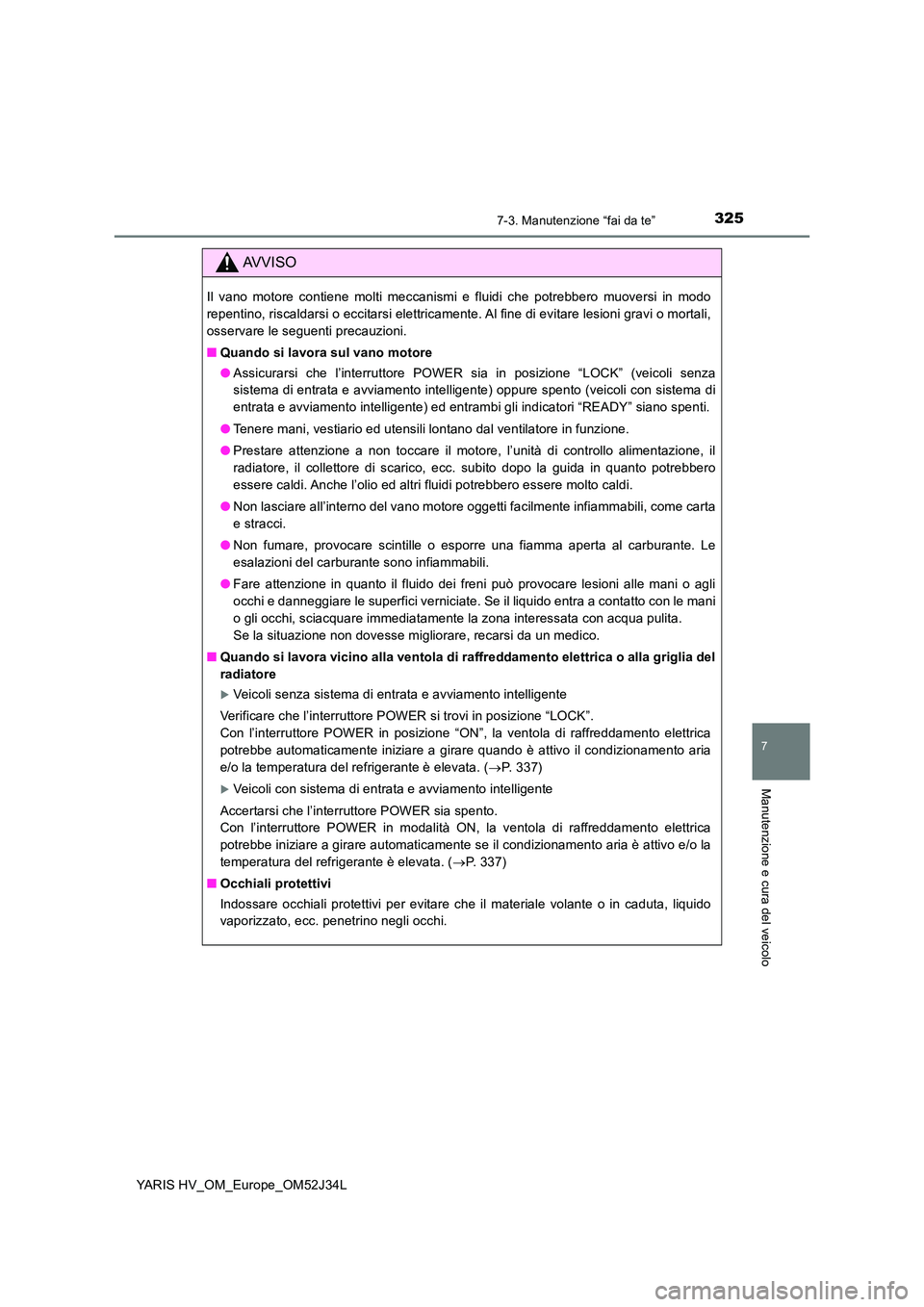

AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettricamente. Al fine di evitare lesioni gravi o mortali,
osservare le seguenti precauzioni.
■ Quando si lavora sul vano motore
● Assicurarsi che l’interruttore POWER sia in posizione “LOCK” (veicoli senza
sistema di entrata e avviamento intelligente) oppure spento (veicoli con sistema di
entrata e avviamento intelligente) ed entrambi gli indicatori “READY” siano spenti.
● Tenere mani, vestiario ed utensili lontano dal ventilatore in funzione.
● Prestare attenzione a non toccare il motore, l’unità di controllo alimentazione, il
radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero
essere caldi. Anche l’olio ed altri fluidi potrebbero essere molto caldi.
● Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come carta
e stracci.
● Non fumare, provocare scintille o esporre una fiamma aperta al carburante. Le
esalazioni del carburante sono infiammabili.
● Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o agli
occhi e danneggiare le superfici verniciate. Se il liquido entra a contatto con le mani
o gli occhi, sciacquare immediatamente la zona interessata con acqua pulita.
Se la situazione non dovesse migliorare, recarsi da un medico.
■ Quando si lavora vicino alla ventola di raffreddamento elettrica o alla griglia del
radiatore
Veicoli senza sistema di entrata e avviamento intelligente
Verificare che l’interruttore POWER si trovi in posizione “LOCK”.
Con l’interruttore POWER in posizione “ON”, la ventola di raffreddamento elettrica
potrebbe automaticamente iniziare a girare quando è attivo il condizionamento aria
e/o la temperatura del refrigerante è elevata. ( P. 3 3 7 )
Veicoli con sistema di entrata e avviamento intelligente
Accertarsi che l’interruttore POWER sia spento.
Con l’interruttore POWER in modalità ON, la ventola di raffreddamento elettrica
potrebbe iniziare a girare automaticamente se il condizionamento aria è attivo e/o la
temperatura del refrigerante è elevata. ( P. 3 3 7 )
■ Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.

3267-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

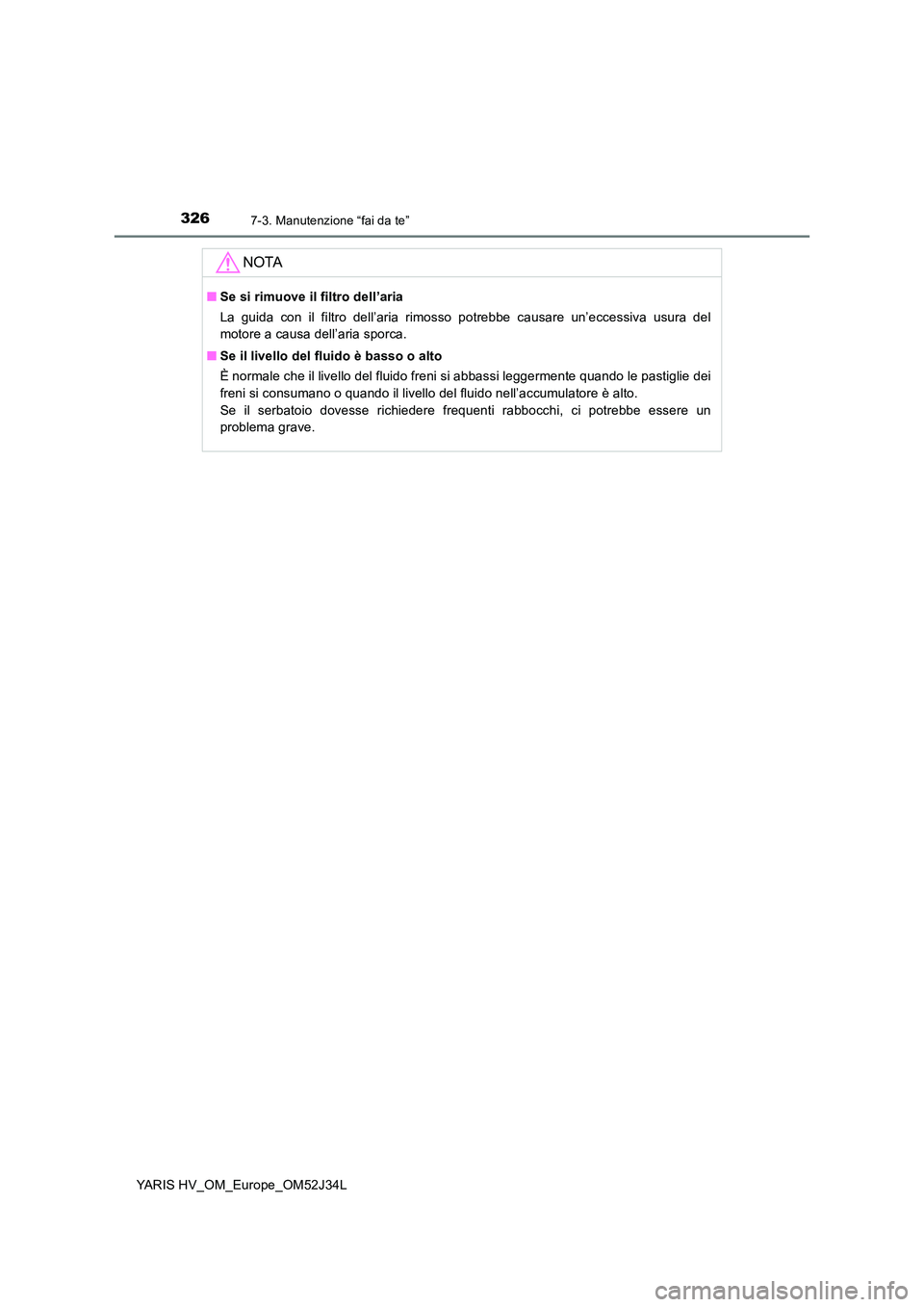

NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’eccessiva usura del
motore a causa dell’aria sporca.
■ Se il livello del fluido è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie dei
freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere frequenti rabbocchi, ci potrebbe essere un
problema grave.

3277-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

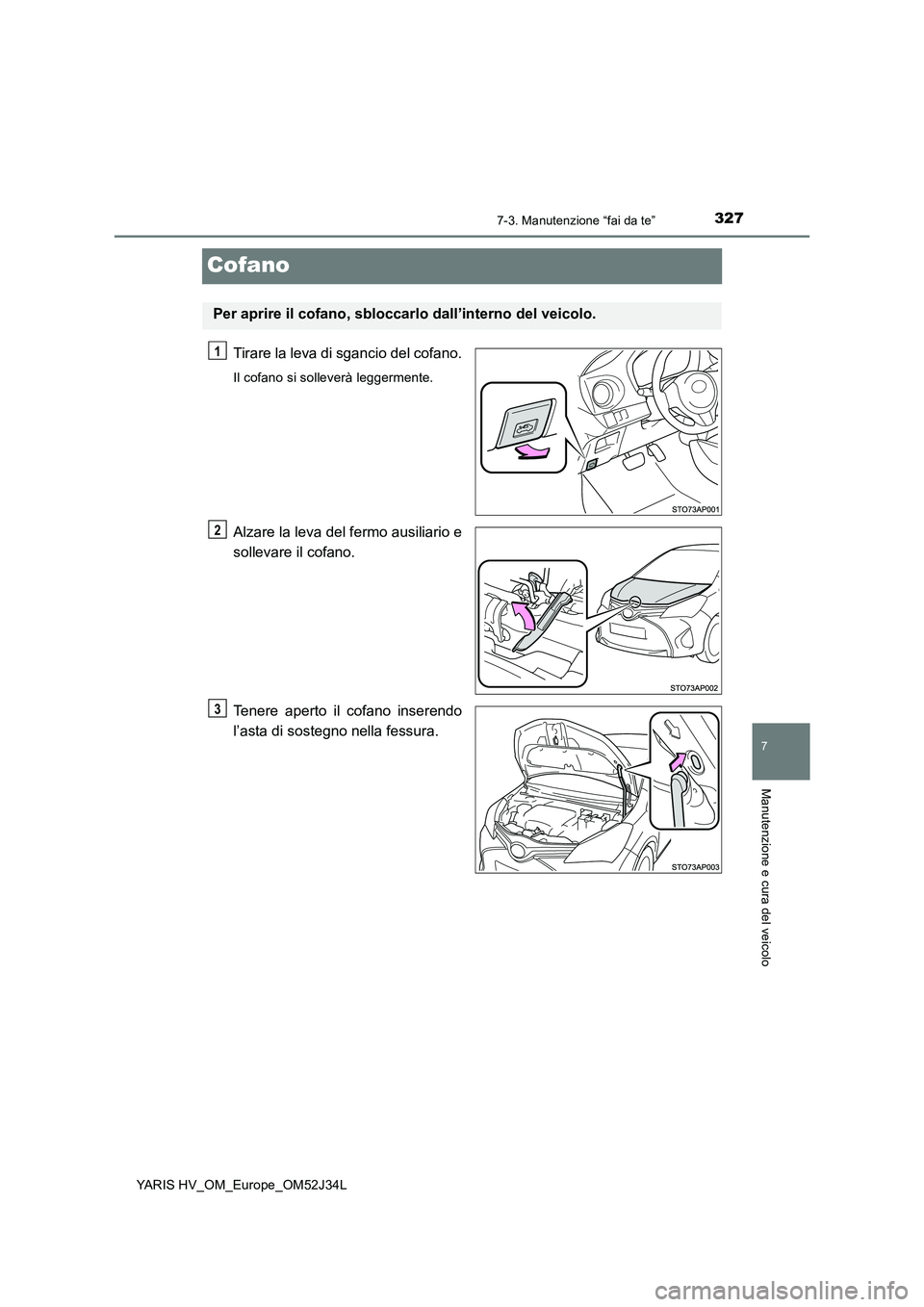

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario e
sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

3287-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

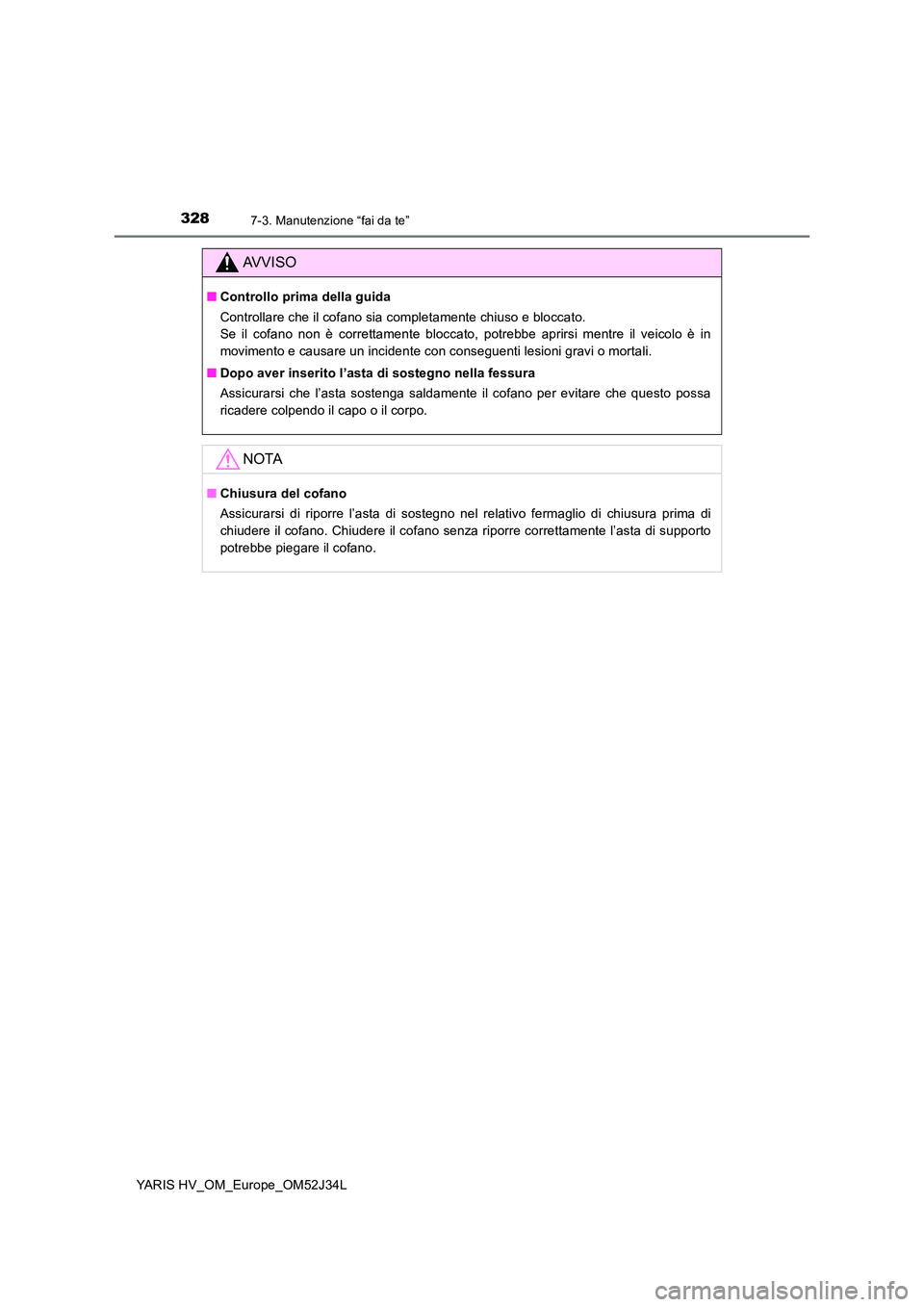

AVVISO
■Controllo prima della guida
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■ Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga saldamente il cofano per evitare che questo possa
ricadere colpendo il capo o il corpo.
NOTA
■ Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio di chiusura prima di
chiudere il cofano. Chiudere il cofano senza riporre correttamente l’asta di supporto
potrebbe piegare il cofano.

3297-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

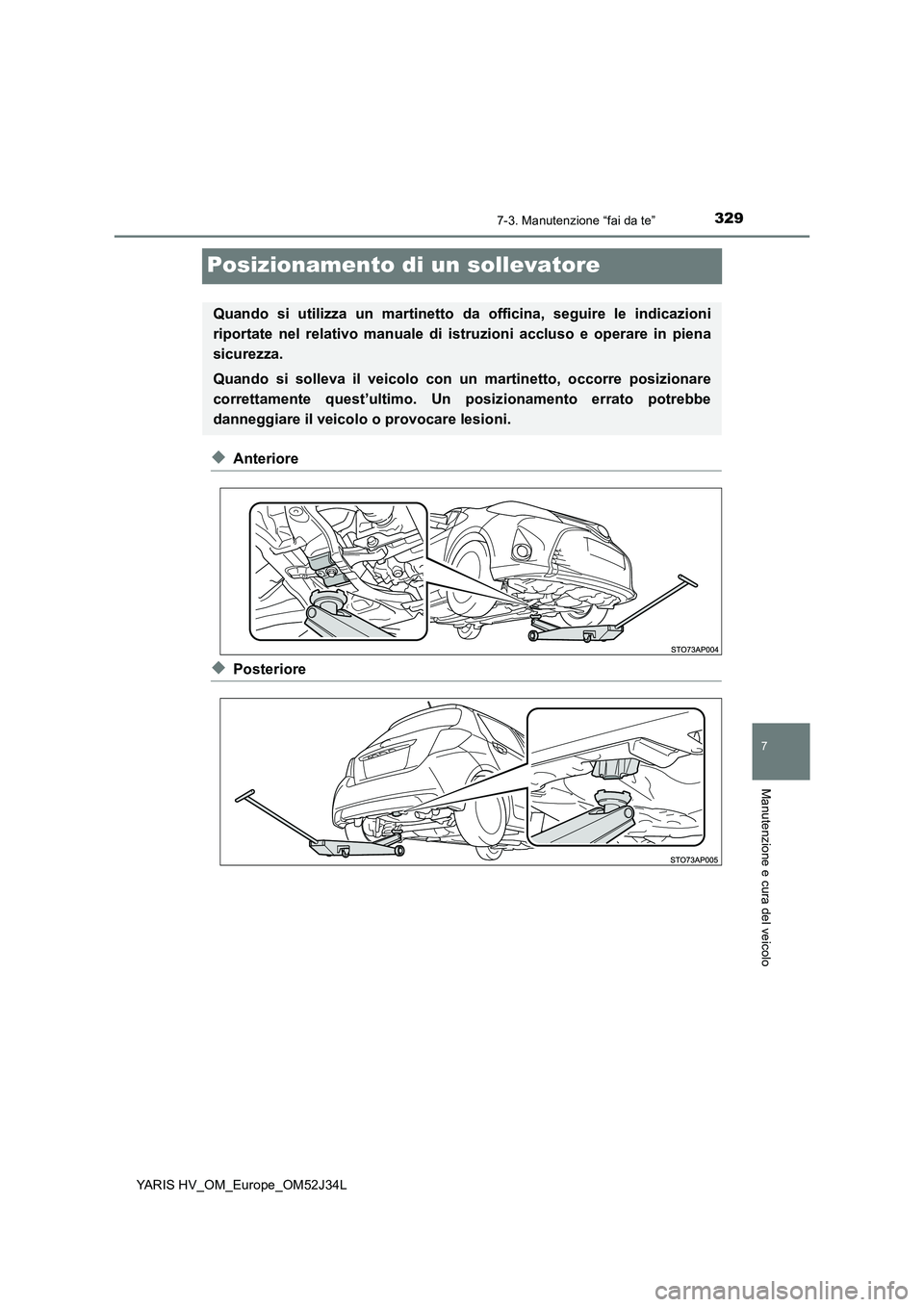

Posizionamento di un sollevatore
◆Anteriore
◆Posteriore
Quando si utilizza un martinetto da officina, seguire le indicazioni
riportate nel relativo manuale di is truzioni accluso e operare in piena
sicurezza.
Quando si solleva il veicolo con un martinetto, occorre posizionare
correttamente quest’ultimo. Un posizionamento errato potrebbe
danneggiare il veicolo o provocare lesioni.

3307-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

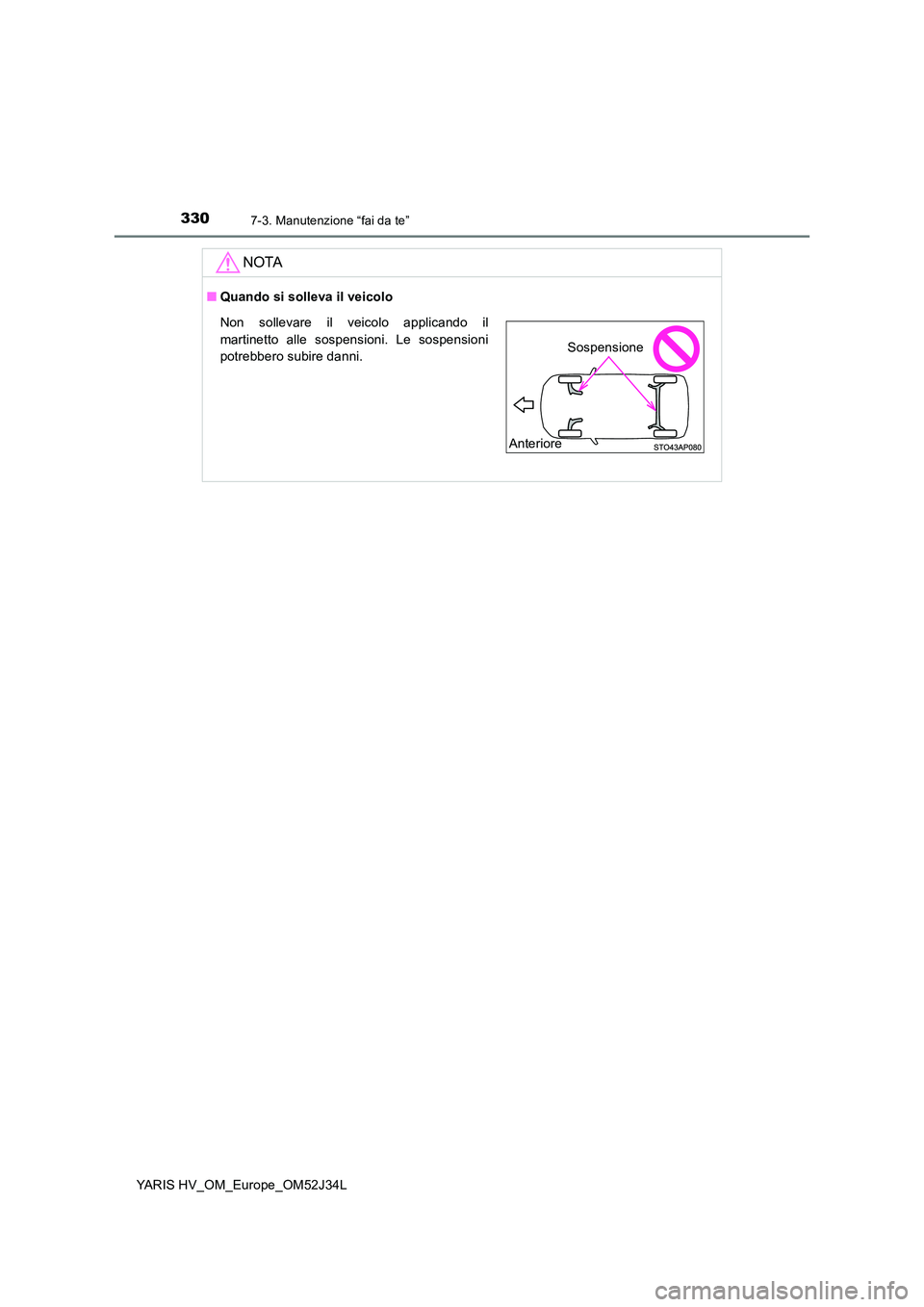

NOTA
■Quando si solleva il veicolo
Non sollevare il veicolo applicando il
martinetto alle sospensioni. Le sospensioni
potrebbero subire danni.
Anteriore
Sospensione
