3617-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

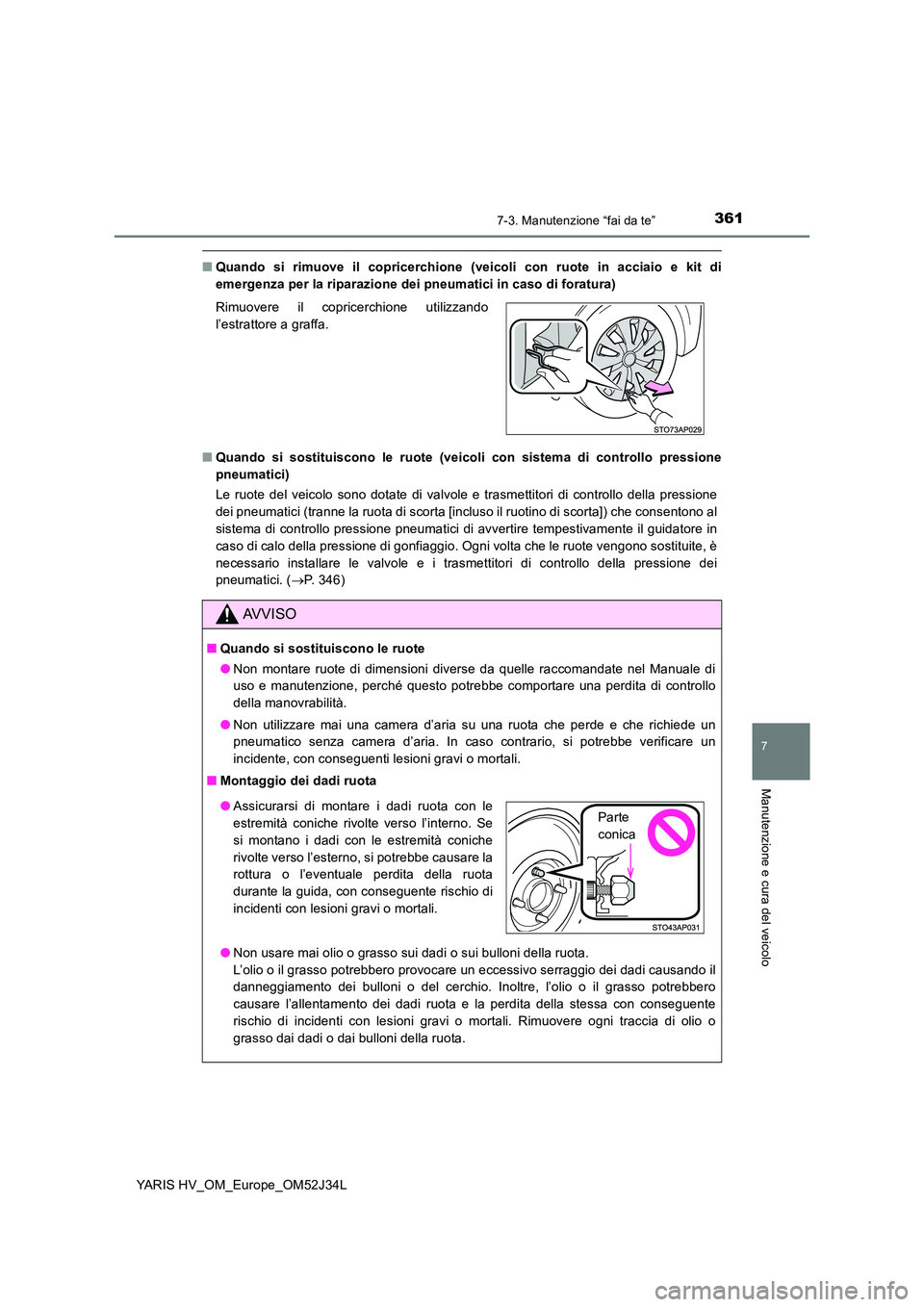

■Quando si rimuove il copricerchione (veicoli con ruote in acciaio e kit di
emergenza per la riparazione dei pneumatici in caso di foratura)
■ Quando si sostituiscono le ruote (veicoli con sistema di controllo pressione
pneumatici)
Le ruote del veicolo sono dotate di valvole e trasmettitori di controllo della pressione
dei pneumatici (tranne la ruota di scorta [incluso il ruotino di scorta]) che consentono al
sistema di controllo pressione pneumatici di avvertire tempestivamente il guidatore in
caso di calo della pressione di gonfiaggio. Ogni volta che le ruote vengono sostituite, è
necessario installare le valvole e i trasmettitori di controllo della pressione dei
pneumatici. ( P. 346)
Rimuovere il copricerchione utilizzando
l’estrattore a graffa.
AVVISO
■ Quando si sostituiscono le ruote
● Non montare ruote di dimensioni diverse da quelle raccomandate nel Manuale di
uso e manutenzione, perché questo potrebbe comportare una perdita di controllo
della manovrabilità.
● Non utilizzare mai una camera d’aria su una ruota che perde e che richiede un
pneumatico senza camera d’aria. In caso contrario, si potrebbe verificare un
incidente, con conseguenti lesioni gravi o mortali.
■ Montaggio dei dadi ruota
● Non usare mai olio o grasso sui dadi o sui bulloni della ruota.
L’olio o il grasso potrebbero provocare un eccessivo serraggio dei dadi causando il
danneggiamento dei bulloni o del cerchio. Inoltre, l’olio o il grasso potrebbero
causare l’allentamento dei dadi ruota e la perdita della stessa con conseguente
rischio di incidenti con lesioni gravi o mortali. Rimuovere ogni traccia di olio o
grasso dai dadi o dai bulloni della ruota.
● Assicurarsi di montare i dadi ruota con le
estremità coniche rivolte verso l’interno. Se
si montano i dadi con le estremità coniche
rivolte verso l’esterno, si potrebbe causare la
rottura o l’eventuale perdita della ruota
durante la guida, con conseguente rischio di
incidenti con lesioni gravi o mortali.
Parte
conica

3627-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

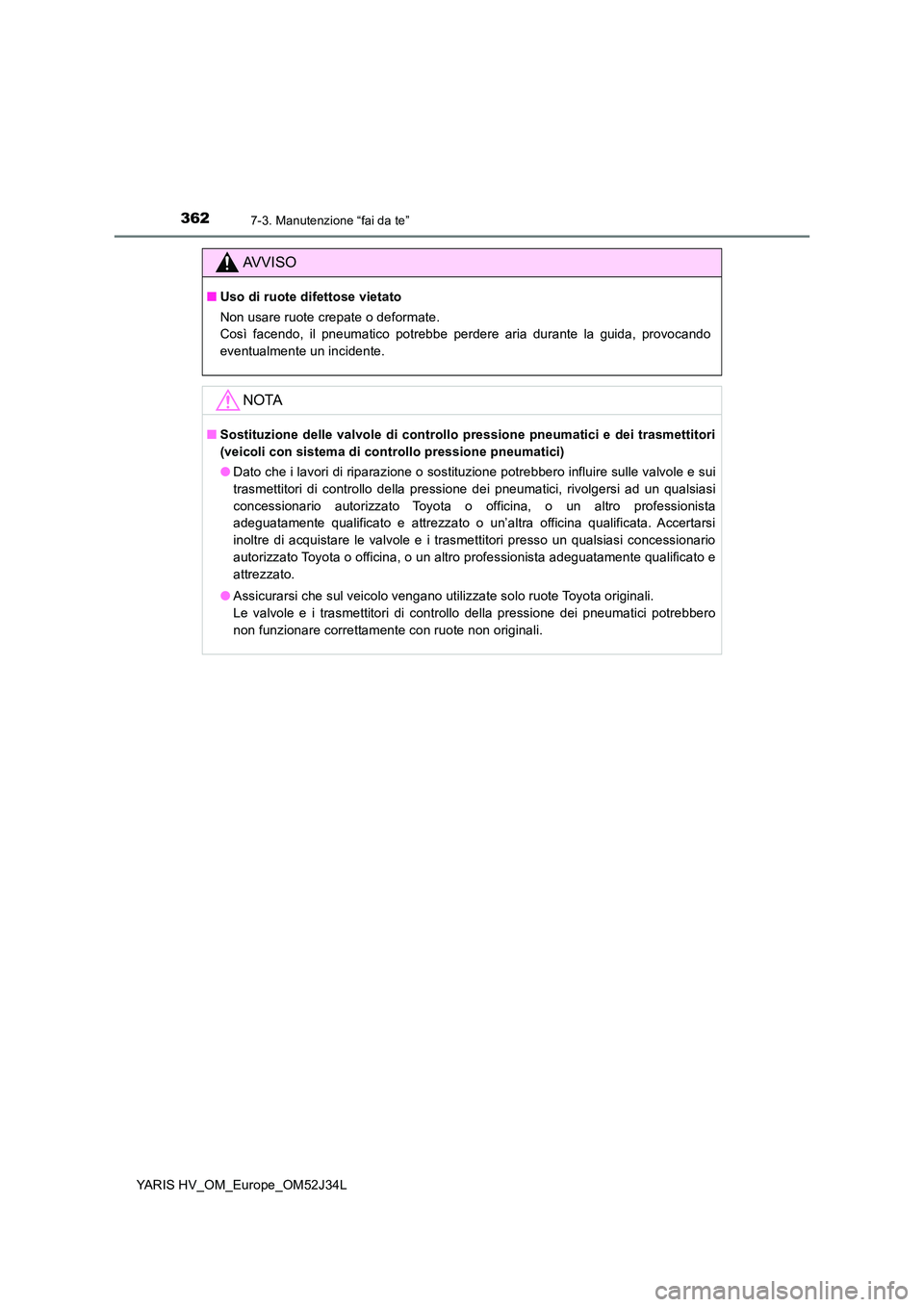

AVVISO
■Uso di ruote difettose vietato
Non usare ruote crepate o deformate.
Così facendo, il pneumatico potrebbe perdere aria durante la guida, provocando
eventualmente un incidente.
NOTA
■ Sostituzione delle valvole di controllo pressione pneumatici e dei trasmettitori
(veicoli con sistema di controllo pressione pneumatici)
● Dato che i lavori di riparazione o sostituzione potrebbero influire sulle valvole e sui
trasmettitori di controllo della pressione dei pneumatici, rivolgersi ad un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato o un’altra officina qualificata. Accertarsi
inoltre di acquistare le valvole e i trasmettitori presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Assicurarsi che sul veicolo vengano utilizzate solo ruote Toyota originali.
Le valvole e i trasmettitori di controllo della pressione dei pneumatici potrebbero
non funzionare correttamente con ruote non originali.

3637-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L
Filtro aria condizionata
Portare l’interruttore POWER nella posizione “LOCK” (veicoli senza
sistema di entrata e avviamento intelligente) o spento (veicoli con sistema
di entrata e avviamento intelligente).
Aprire il vano portaoggetti e far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare le staffe
di fermo superiori.
Estrarre il vano portaoggetti e
scollegare le staffe di fermo
inferiori.
Per poter mantenere la sua efficienza, il filtro dell’aria condizionata
deve essere sostituito regolarmente.
Metodo di rimozione
1
2
3
4

3647-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

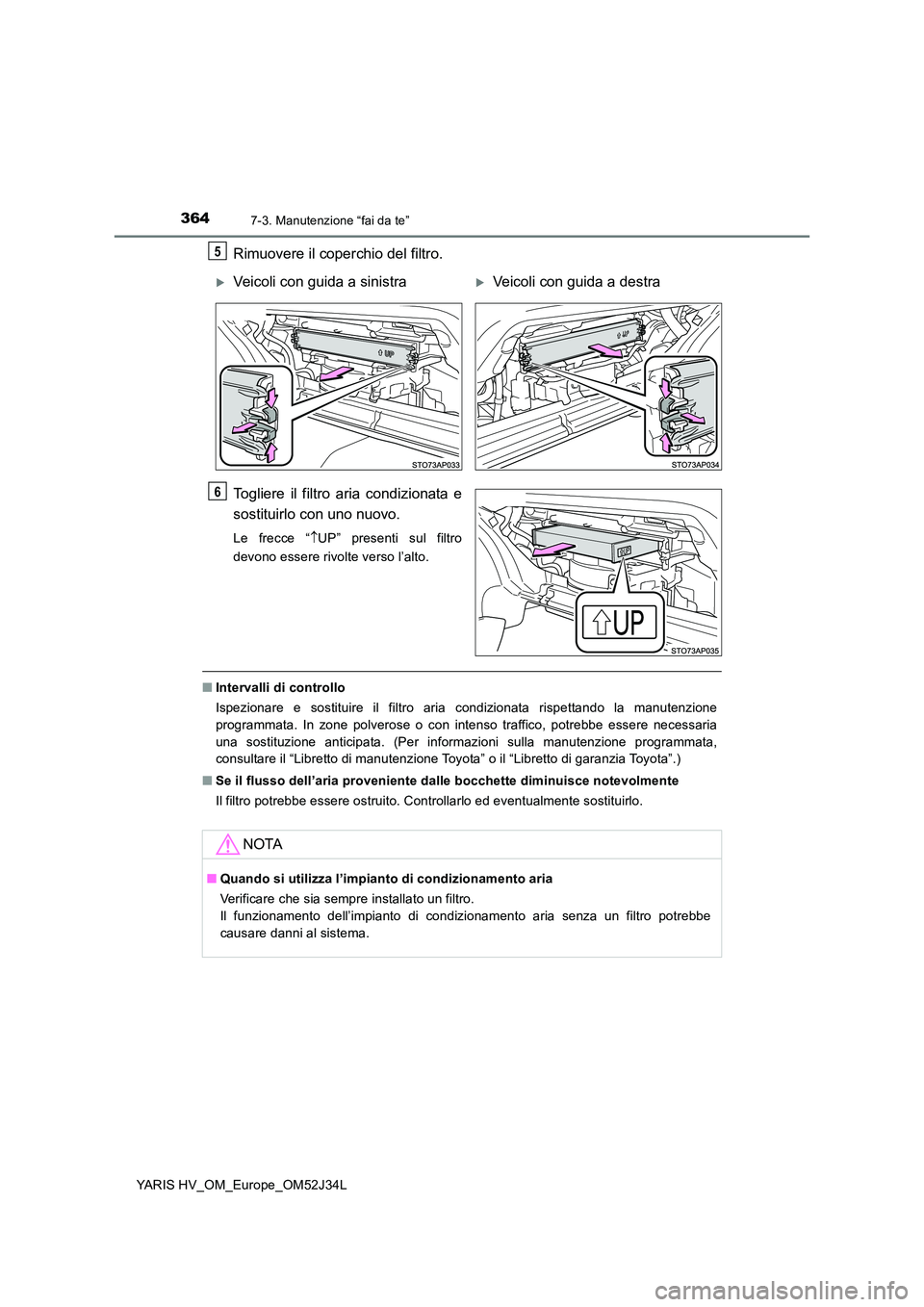

Rimuovere il coperchio del filtro.
Togliere il filtro aria condizionata e
sostituirlo con uno nuovo.
Le frecce “ UP” presenti sul filtro
devono essere rivolte verso l’alto.
■ Intervalli di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione
programmata. In zone polverose o con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata. (Per informazioni sulla manutenzione programmata,
consultare il “Libretto di manutenzione Toyota” o il “Libretto di garanzia Toyota”.)
■ Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
5
Veicoli con guida a sinistraVeicoli con guida a destra
6
NOTA
■ Quando si utilizza l’impianto di condizionamento aria
Verificare che sia sempre installato un filtro.
Il funzionamento dell’impianto di condizionamento aria senza un filtro potrebbe
causare danni al sistema.

3657-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

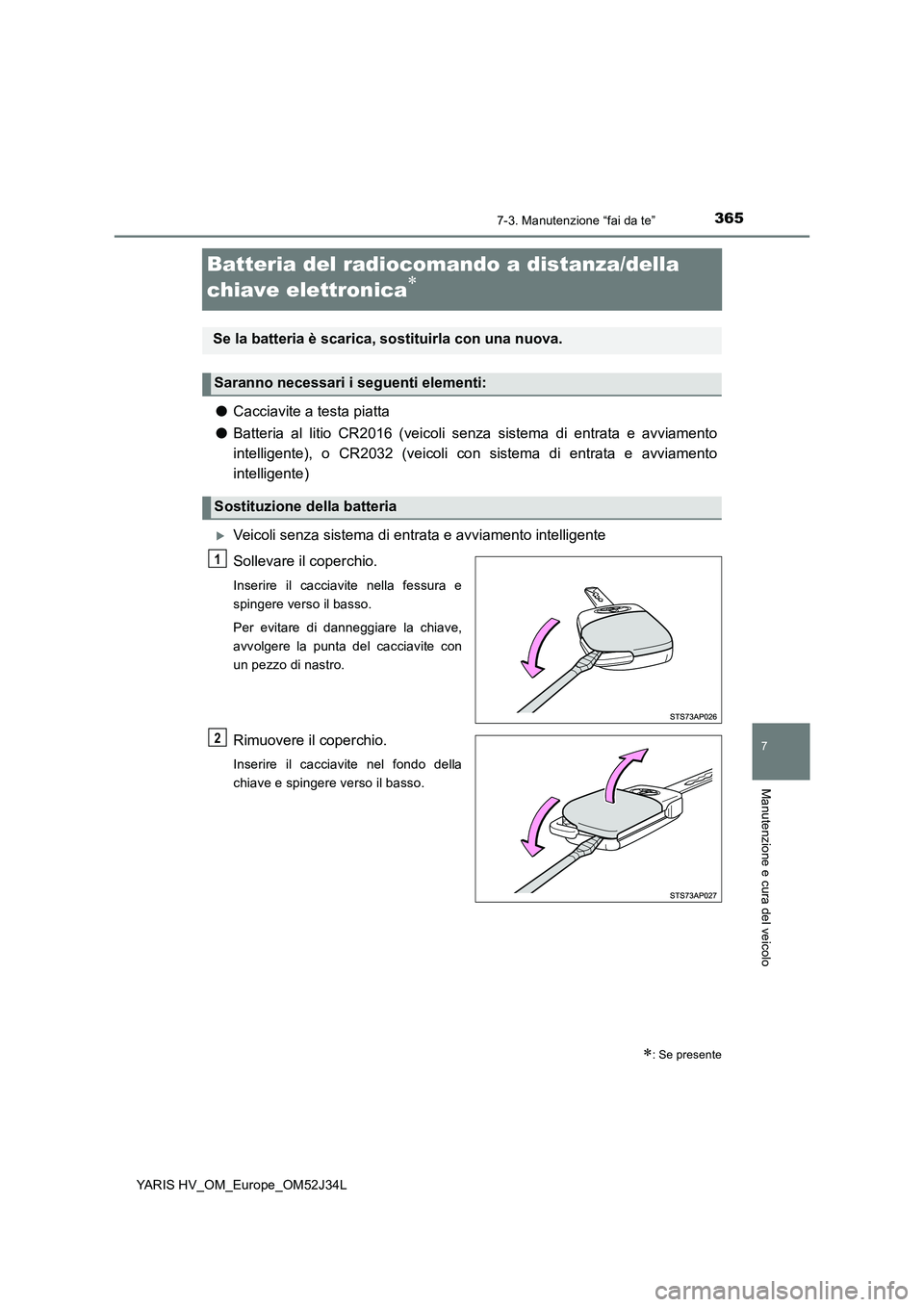

Batteria del radiocomando a distanza/della
chiave elettronica
● Cacciavite a testa piatta
● Batteria al litio CR2016 (veicoli senza sistema di entrata e avviamento
intelligente), o CR2032 (veicoli con sistema di entrata e avviamento
intelligente)
Veicoli senza sistema di entrata e avviamento intelligente
Sollevare il coperchio.
Inserire il cacciavite nella fessura e
spingere verso il basso.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con
un pezzo di nastro.
Rimuovere il coperchio.
Inserire il cacciavite nel fondo della
chiave e spingere verso il basso.
: Se presente
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2

3667-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

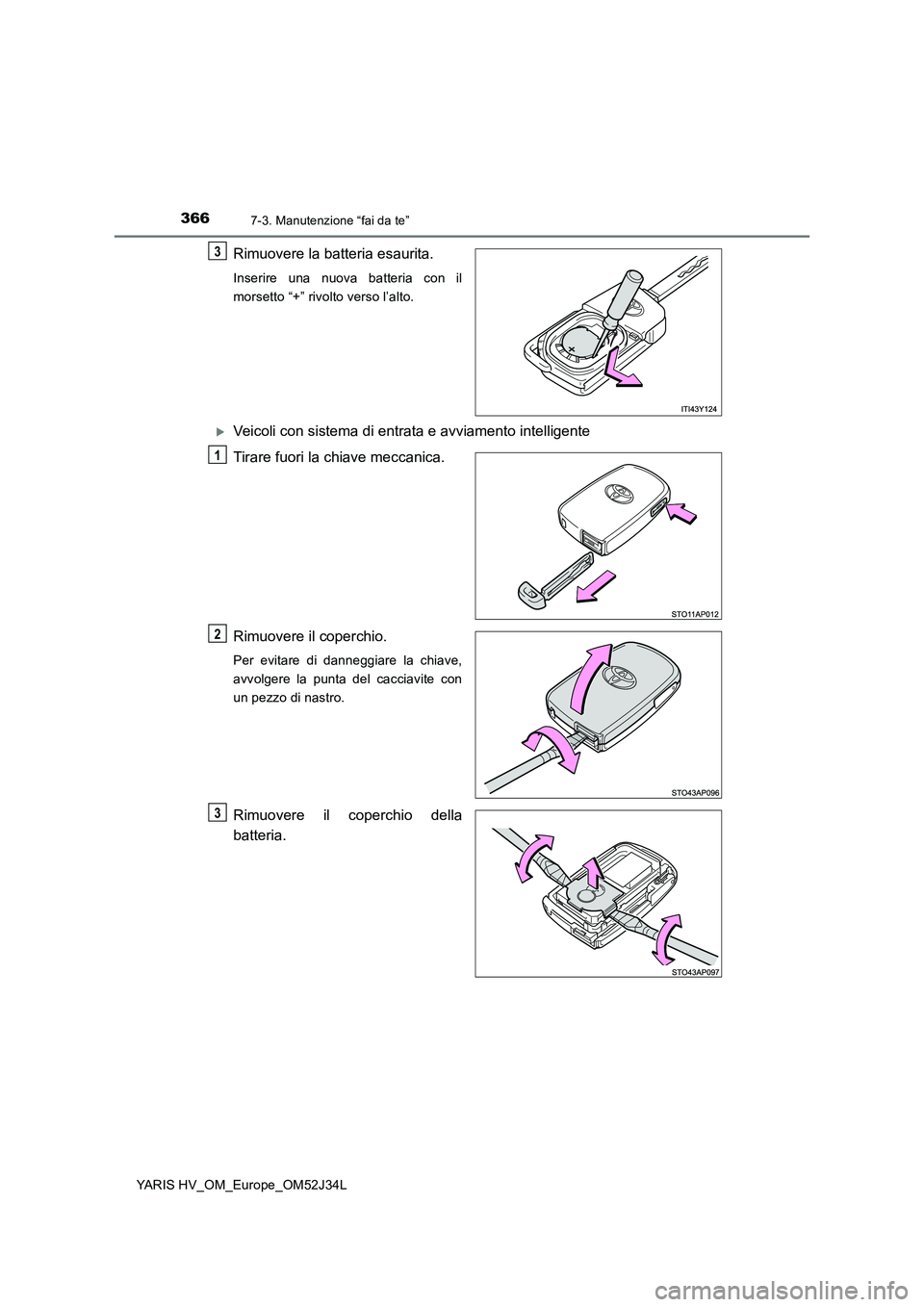

Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
Veicoli con sistema di entrata e avviamento intelligente
Tirare fuori la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con
un pezzo di nastro.
Rimuovere il coperchio della
batteria.
3
1
2
3

3677-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
■ Utilizzare una batteria al litio CR2016 (veicoli senza sistema di entrata e
avviamento intelligente) o CR2032 (veicoli con sistema di entrata e avviamento
intelligente)
● Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
● Il sistema di entrata e avviamento intelligente (se presente) ed il radiocomando a
distanza non funzioneranno correttamente.
● Il raggio d’azione sarà ridotto.
4
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria al litio
ATENTIONE: LA SOSTITUZIONE DELLA BATTERIA CON UNA TIPOLOGIA NON
CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE. SMALTIRE LE
BATTERIE USATE SECONDO LE ISTRUZIONI

3687-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

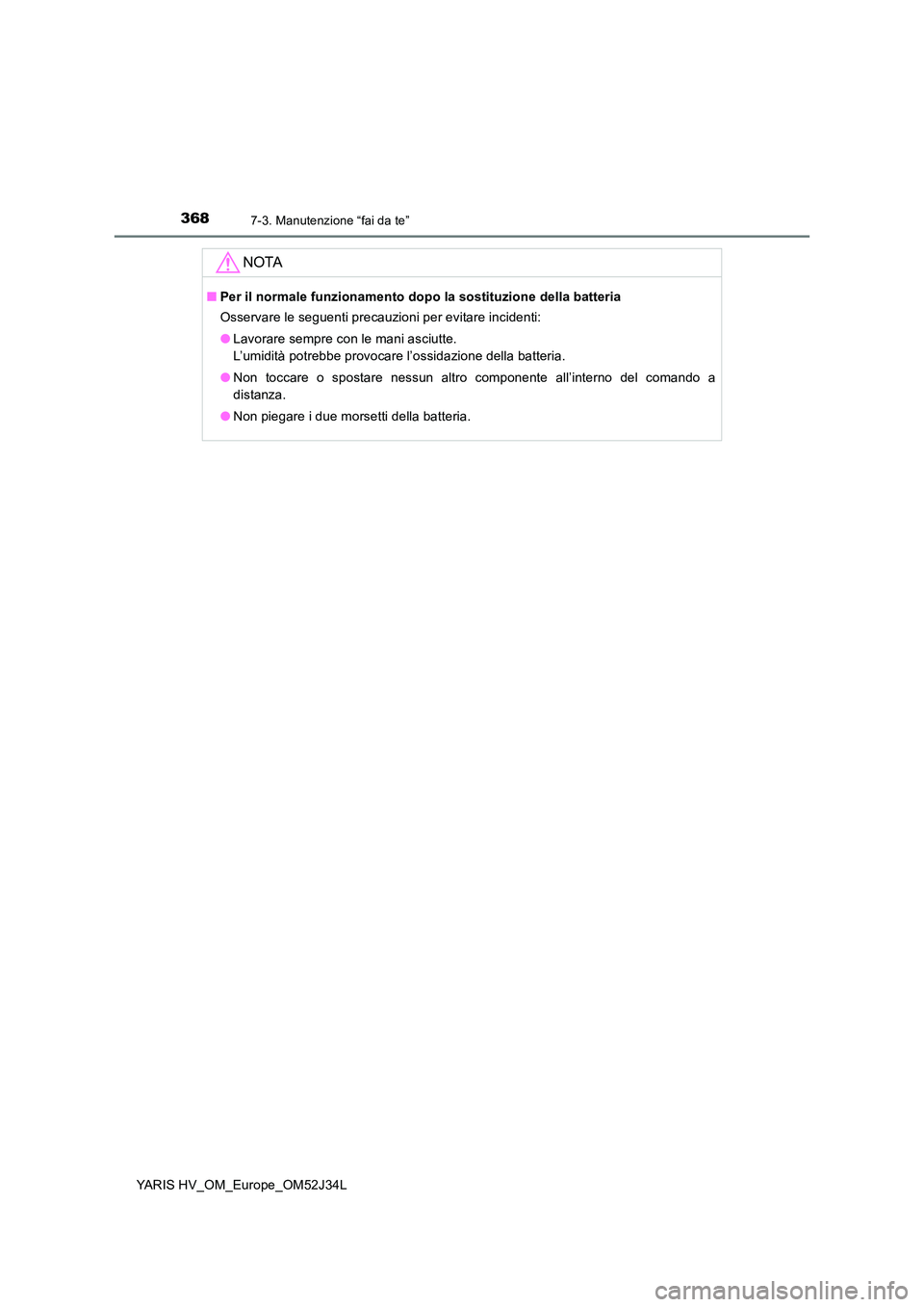

NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.

3697-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52J34L

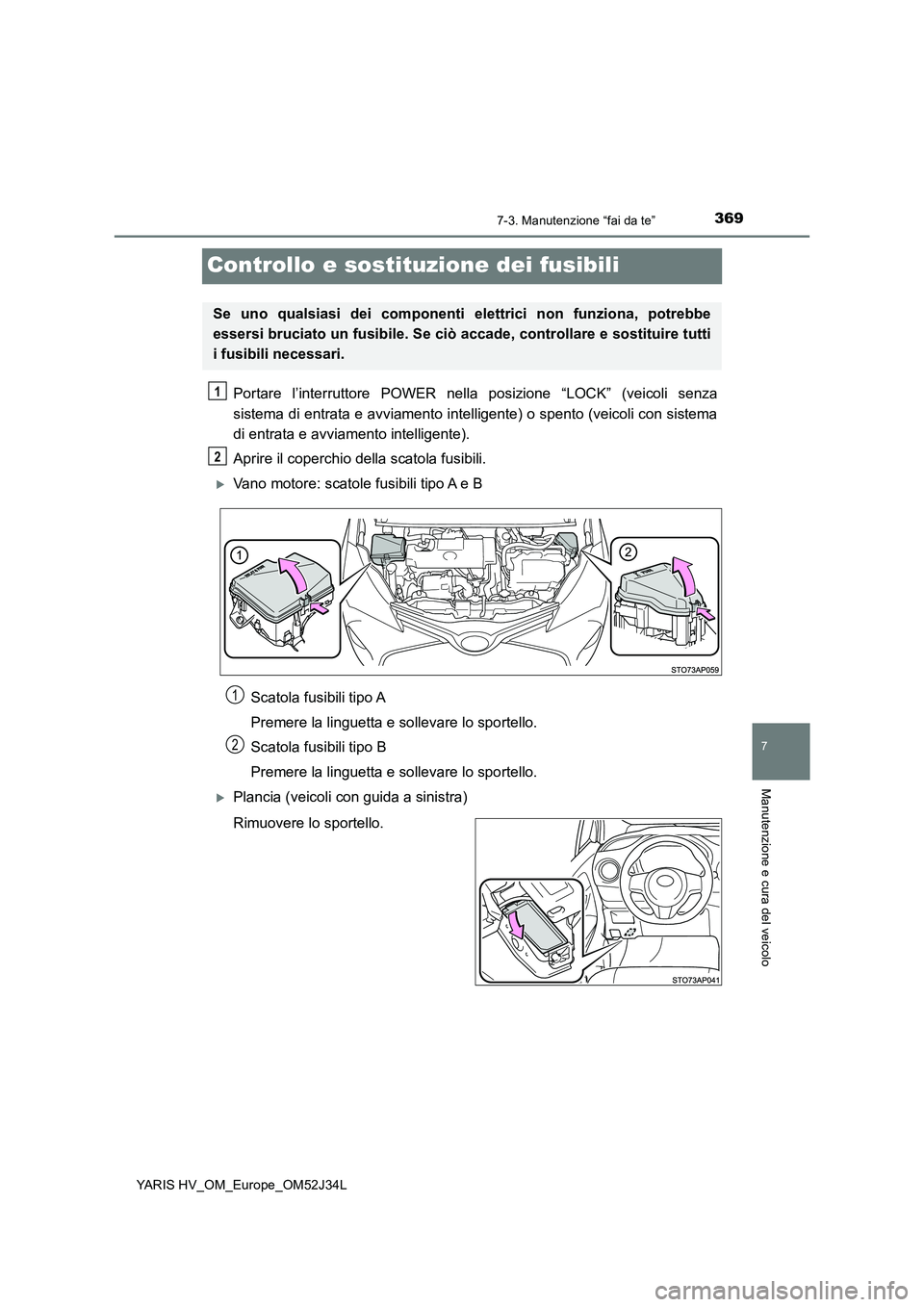

Controllo e sostituzione dei fusibili
Portare l’interruttore POWER nella posizione “LOCK” (veicoli senza
sistema di entrata e avviamento intelligente) o spento (veicoli con sistema
di entrata e avviamento intelligente).
Aprire il coperchio della scatola fusibili.
Vano motore: scatole fusibili tipo A e B
Scatola fusibili tipo A
Premere la linguetta e so llevare lo sportello.
Scatola fusibili tipo B
Premere la linguetta e so llevare lo sportello.
Plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.
1
2
1
2

3707-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52J34L

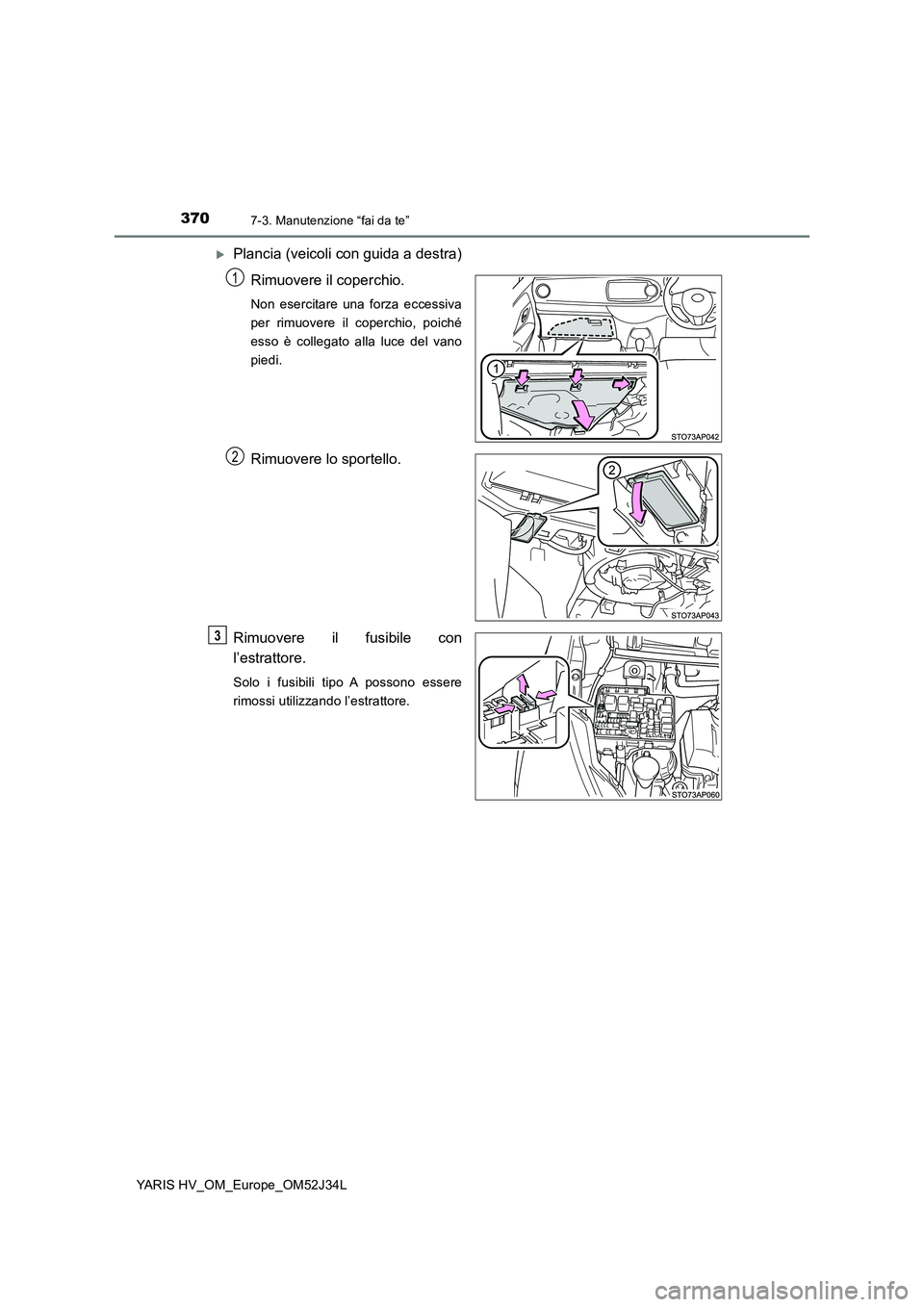

Plancia (veicoli con guida a destra)
Rimuovere il coperchio.
Non esercitare una forza eccessiva
per rimuovere il coperchio, poiché
esso è collegato alla luce del vano
piedi.
Rimuovere lo sportello.
Rimuovere il fusibile con
l’estrattore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
1
2
3
