2.8L IN-LINE V6 (VR6)
Article Text (p. 10)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
allow 30 minutes for cam followers to bleed down.Fig. 13: Installing Camshafts Into Cylinder Head
Courtesy of Volkswagen United States, Inc.
WATER PUMP
NOTE: Coolant/water mixture should be used at all times.
Removal
1) Obtain radio security code. Turn ignition off and wait for
20 seconds. Disconnect negative battery cable. Drain cooling system.
Disconnect front exhaust pipe from catalytic converter.
2) Install 8.0 mm bolt in belt tensioner hole and remove
drive belt. See Fig. 3. Remove ignition cable guide. Disconnect front
and rear motor mounts. Attach Engine Sling (2024A) to engine. See
Fig. 4.
3) Lift engine enough to access water pump. Secure pulley
using Spanner Wrench (VAG 1590). Remove water pump bolts. Push engine
toward left side and remove water pump.
Installation
When installing motor mounts, ensure that recess on engine
bracket fits into mounting tab of bonded rubber bushing. Hand tighten
motor mount bolts and light rock engine to ensure motor mounts are
fully seated. To complete installation, reverse removal procedure.
OIL PAN
Information not available from manufacturer.
OVERHAUL
CYLINDER HEAD
Page 302 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 11)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
Cylinder Head
Clean all gasket mating surfaces. Check cylinder head for
warpage. Ensure warpage does not exceed .004" (0.1 mm).
Valve Stem Oil Seals
With valve springs removed, remove oil seals using Valve Seal
Remover (3047A). To install new oil seal, slide plastic sleeve over
valve stem. Lubricate new oil seal. Using Valve Seal Installer (3129),
push oil seal on valve guide.
Valve Guides
1) Check valve-to-guide clearance specification. See
CYLINDER HEAD table under ENGINE SPECIFICATIONS at end of article. If
valve guide have previously been replaced, replace cylinder head.
2) To replace valve guide, press guide out from camshaft
side. Lubricate guide and press in cold cylinder head (from camshaft
side) until shoulder makes contact. DO NOT exceed one ton pressure.
Ream guides to proper valve-to-guide clearance. See CYLINDER HEAD
table under ENGINE SPECIFICATIONS at end of article.
Valve Seats
1) Check valve seats before any other cylinder head service.
Insert the valve and hold firmly against the valve seat. Measure valve
stem tip-to-cylinder head distance. See Fig. 14.Fig. 14: Measuring Valve Installed Height
Courtesy of Volkswagen United States, Inc.
2) This measurement determines installed valve height.
Subtract measured distance from minimum specification. See
MINIMUM VALVE INSTALLED HEIGHT table.
MINIMUM VALVE INSTALLED HEIGHT (2.8L) TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
Page 303 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 12)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
Application In. (mm)
Intake Valve ................................. 1.33 (33.9)
Exhaust Valve ................................ 1.34 (34.1)ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ 3) The difference is maximum refacing allowable for valve and
seat. If valve installed height is too low or too high, lifters will
not work correctly. Replace cylinder head assembly.
Valves
Measure valve length, stem diameter and valve margin. If not
within specification, replace valves. Lap valves by hand or replace as
necessary. See VALVES SPECIFICATIONS table under ENGINE SPECIFICATIONS
at end of article.
CYLINDER BLOCK ASSEMBLY
Piston & Rod Assembly
1) Make sure piston, rod and rod caps are marked with
matching cylinder number prior to removal. Ensure arrow on top of
piston points toward pulleys. Ensure marks on rod and cap are
positioned correctly. See Fig. 15. Rod cap bolts and nuts must be

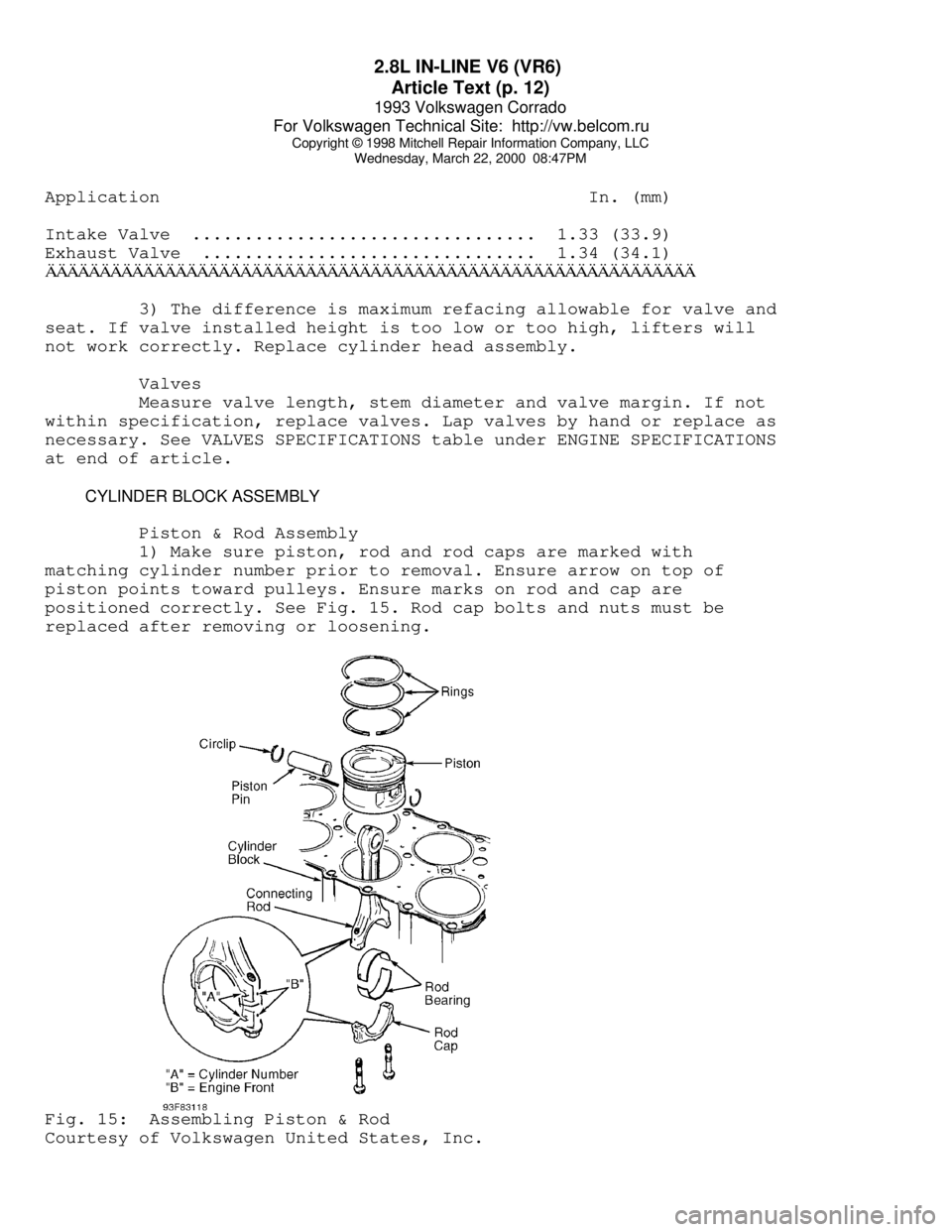

replaced after removing or loosening.Fig. 15: Assembling Piston & Rod
Courtesy of Volkswagen United States, Inc.
Page 304 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 13)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
2) Mark piston in relation to pin. Remove circlips from ends
of pin bore. Use Piston Pin Replacer/Installer (VW 222A) to remove and
install piston pin. If pin is too tight, heat piston to 140øF (60øC).
Ensure rod is properly positioned with piston.
Fitting Pistons
Measure clearances with cylinder block supported on work
bench. Check clearance of piston-to-cylinder bore. Piston diameter is
stamped on top of piston in millimeters.
PISTON-TO-CYLINDER BORE DIMENSIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ Piston Diameter Cylinder Bore
Size In. (mm) In. (mm)
Standard .......... 3.188 (80.98) ........ 3.189 (81.01)
1st Over .......... 3.208 (81.49) ........ 3.209 (81.51)
2nd Over .......... 3.228 (81.98) ........ 3.229 (82.01)
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ Piston Rings
1) Measure ring end gap. Measure ring side clearance with
piston. Replace if necessary. See PISTONS, PINS & RINGS SPECIFICATIONS
table under ENGINE SPECIFICATIONS at end of article.
2) Install rings on piston with OBEN or TOP mark facing
upward. Recessed edge on outside of center ring must face piston pin
(down). Position ring gaps on piston at 120 degree intervals.
Connecting Rod Bearings
Mark rod caps for reinstallation. Use Plastigage to measure
bearing clearances. Measure connecting rod side play. Replace or
machine as necessary. See CRANKSHAFT, MAIN & CONNECTING ROD BEARINGS
table under ENGINE SPECIFICATIONS at end of article. Tighten evenly to
specification in several steps. See TORQUE SPECIFICATIONS table at end
of article.
Crankshaft & Main Bearings
Main bearing caps are marked with matching journal for
installation in original position. See Fig. 16. Measure crankshaft end
play. See THRUST BEARING.
Page 305 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 14)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

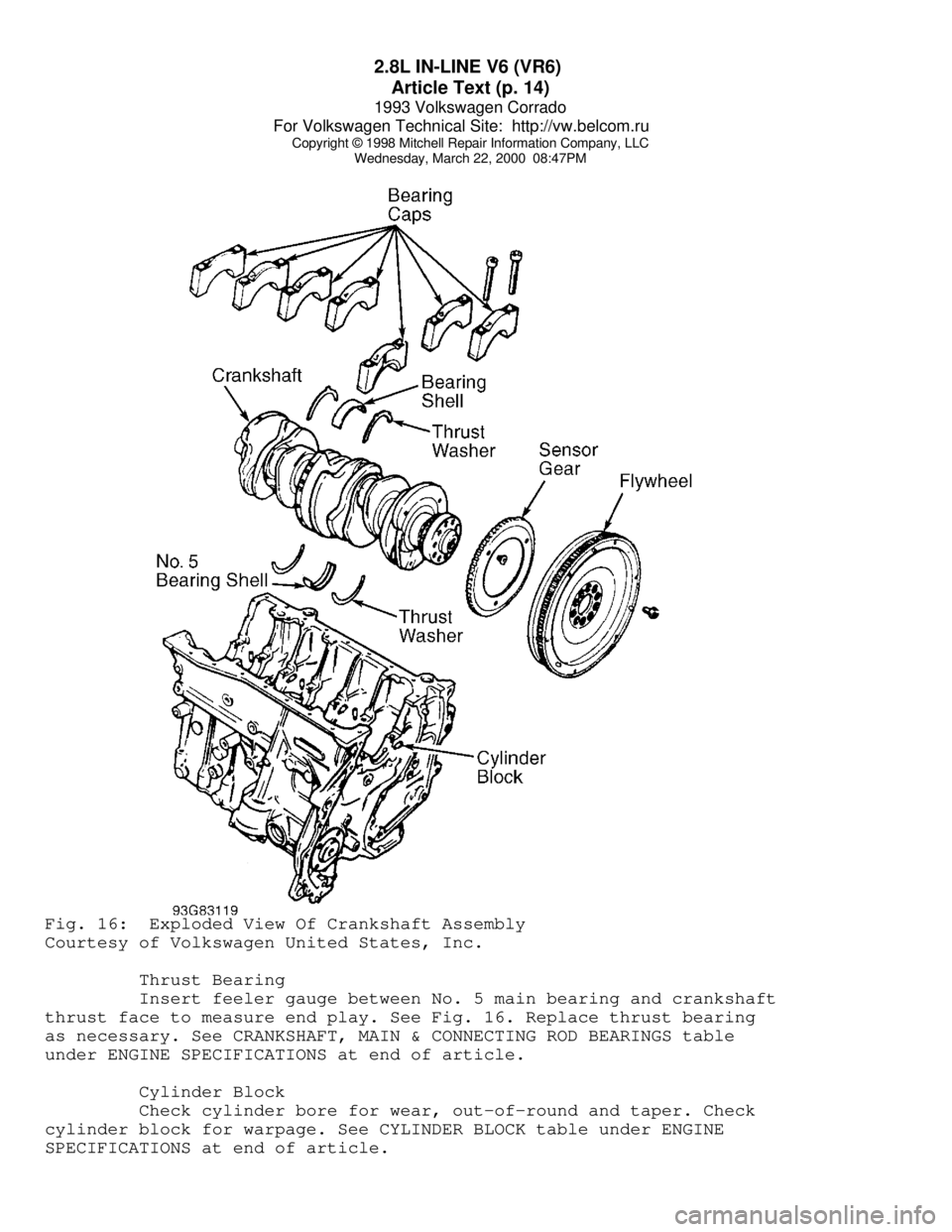

Wednesday, March 22, 2000 08:47PMFig. 16: Exploded View Of Crankshaft Assembly
Courtesy of Volkswagen United States, Inc.
Thrust Bearing
Insert feeler gauge between No. 5 main bearing and crankshaft
thrust face to measure end play. See Fig. 16. Replace thrust bearing
as necessary. See CRANKSHAFT, MAIN & CONNECTING ROD BEARINGS table
under ENGINE SPECIFICATIONS at end of article.
Cylinder Block
Check cylinder bore for wear, out-of-round and taper. Check
cylinder block for warpage. See CYLINDER BLOCK table under ENGINE
SPECIFICATIONS at end of article.
Page 306 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 15)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
ENGINE OILING
ENGINE LUBRICATION SYSTEM
Crankcase Capacity
See CRANKCASE CAPACITY table.
CRANKCASE CAPACITY TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ With Filter Without Filter
Model Replacement Replacement
2.8L ............. 6.3 Qts. (6.0L) ..... 5.3 Qts. (5.0L)
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ Oil Pressure
Check oil pressure with engine at warm operating temperature.
Minimum oil pressure at 2000 RPM is 29 psi (2.0 kg/cm
ý). If oil
pressure is incorrect, check oil pump and oil pressure relief valve.
OIL PUMP
Removal & Installation
Remove oil pan. Remove oil pump attaching bolts and remove
oil pump assembly. To install, reverse removal procedure.
Inspection
Check oil pump housing, gears and pressure relief valve for
damage or excessive wear. See Fig. 17. Repair or replace as an

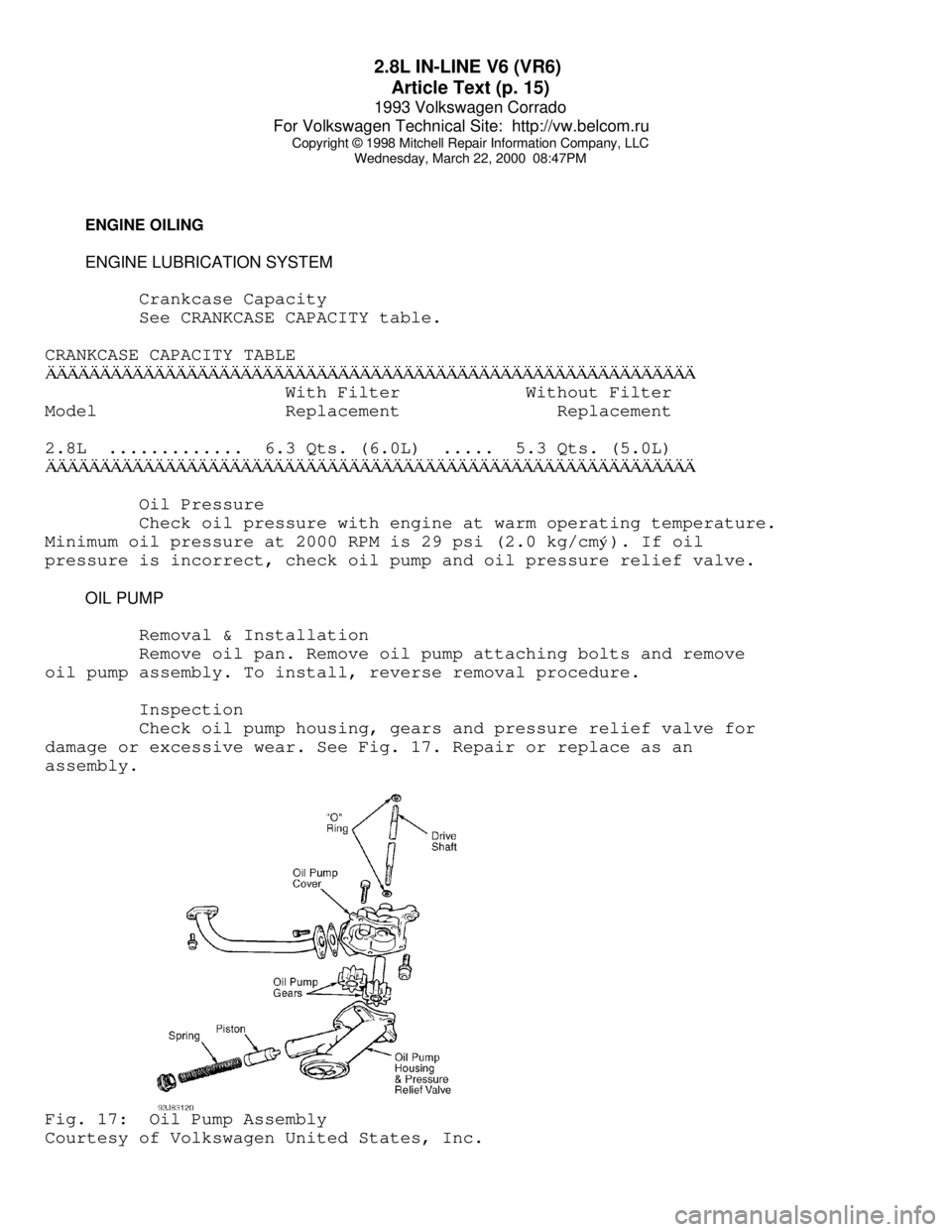

assembly.Fig. 17: Oil Pump Assembly
Courtesy of Volkswagen United States, Inc.
Page 307 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 16)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
TORQUE SPECIFICATIONS
TORQUE SPECIFICATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Ft. Lbs. (N.m)
A/C Bracket-To-Engine Bolt ....................... 22 (30)
Axle Shaft-To-Transaxle Drive Flange Bolt ........ 33 (45)
Camshaft Bearing Cap Bolt ........................ 15 (20)
Camshaft Sprocket Bolt .......................... 74 (100)
Clutch Cover Bolt ................................ 15 (20)
Connecting Rod Bolt ................... 22 (30) + 1/4 Turn
Crankshaft Main Bearing Cap Bolt ...... 22 (30) + 1/2 Turn
Cylinder Head Bolt (1)
Step 1 ......................................... 30 (40)
Step 2 ......................................... 44 (60)
Step 3 ....................... Additional 1/4 (90
ø) Turn
Step 4 ....................... Additional 1/4 (90
ø) Turn
Engine Bracket (Front) ........................... 44 (60)
Engine Bracket (To Body) ......................... 33 (45)
Engine-To-Transaxle 10-mm Bolt ................... 44 (60)
Engine-To-Transaxle 12-mm Bolt ................... 55 (80)
Exhaust Manifold-To-Cylinder Head Bolt & Nut ..... 18 (25)
Exhaust Pipe-To-Catalytic Converter Bolt ......... 18 (25)
Exhaust Pipe-To-Manifold Nut ..................... 30 (40)
Flywheel-To-Crankshaft Bolt ........... 44 (60) + 1/4 Turn
Intake Manifold .................................. 18 (25)
Intermediate Shaft Sprocket Bolt ................ 74 (100)
Oil Pan Bolt ..................................... 15 (20)
Oil Pan Drain Plug ............................... 37 (50)
Oil Pressure Switch .............................. 18 (25)
Oil Pump Cover Long Bolt ............................. (2)
Oil Pump Cover Short Bolt ........................ 18 (25)
Power Steering Pump Bracket Bolt ................. 18 (25)
Pressure Plate Bolt .............................. 15 (20)
Starter Mount Bolt ............................... 18 (25)
Timing Belt Tensioner Nut ........................ 15 (20)
Torque Converter-To-Carrier Plate Bolt ........... 22 (30)
Vibration Damper Bolt .......................... 332 (450)
Water Pump Pulley Bolt ........................... 15 (20)
Water Pump Housing-To-Engine Bolt ................ 15 (20)
INCH Lbs. (N.m)
Fuel Rail Bolt (Lower) ............................ 89 (10)
Timing Belt Idler Bolt ........................... 89 (10)
Valve Cover Retaining Nut ........................ 89 (10)
Water Pump-To-Housing ........................... 115 (13)
(1) - Never reuse cylinder head bolt(s) when servicing.
(2) - Tighten bolt to 89 INCH lbs. (10 N.m).
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
Page 308 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 17)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
ENGINE SPECIFICATIONS
GENERAL ENGINE SPECIFICATIONS
GENERAL ENGINE SPECIFICATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Specification
Displacement ........................... 170 Cu. In. (2.8L)
Bore ...................................... 3.19" (81.0 mm)
Stroke .................................... 3.56" (90.3 mm)
Compression Ratio .................................. 10.5:1
Fuel System .................................. Motronic MFI
Horsepower @ RPM
Corrado SLC ................................... 178 @ 5800
Passat ........................................ 172 @ 5800
Torque Ft. Lbs @ RPM ........................... 177 @ 4200
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ CRANKSHAFT, MAIN & CONNECTING ROD BEARINGS SPECS
CRANKSHAFT, MAIN & CONNECTING ROD BEARINGS SPECS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication In. (mm)
Crankshaft
End Play
Standard ........................... .003-.007 (.07-.17)
Service Limit ............................... .010 (.25)
Runout ...................................... .001 (.03)
Main Bearings
Journal Diameter .............. 2.361-2.363 (59.98-60.04)
Journal Out-Of-Round ......................... .001 (.03)
Journal Taper ................................ .001 (.03)
Oil Clearance
Standard ......................... .0008-.0020 (.02-.06)
Service Limit ............................... .007 (.17)
Connecting Rod Bearings
Journal Diameter .............. 1.881-1.883 (47.78-47.84)
Journal Out-Of-Round ......................... .001 (.03)
Journal Taper ................................ .001 (.03)
Oil Clearance ...................... .0004-.002 (.01-.06)
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ PISTONS, PINS & RINGS SPECIFICATIONS
PISTONS, PINS & RINGS SPECIFICATIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication In. (mm)
Pistons
Page 309 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 18)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
Clearance .................................. .0016 (.040)
Diameter .................................. 3.188 (80.99)
Pins
Diameter ............................................ (1)
Piston Fit ................................. Interference
Rod Fit .................................... Interference
Rings
No. 1
End Gap
Standard ......................... .008-.016 (.20-.40)
Service Limit ............................. .039 (1.0)
Side Clearance
Standard ......................... .001-.003 (.02-.07)
Service Limit ............................. .006 (.15)
No. 2
End Gap
Standard ......................... .008-.016 (.20-.40)
Service Limit ............................. .039 (1.0)
Side Clearance
Standard ......................... .001-.003 (.02-.07)
Service Limit ............................. .006 (.15)
No. 3 (Oil)
End Gap
Standard ......................... .010-.020 (.25-.50)
Service Limit ............................. .039 (1.0)
Side Clearance .................... .001-.002 (.02-.05)
(1) - Information not available from manufacturer.ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ CYLINDER BLOCK SPECIFICATIONS
CYLINDER BLOCK SPECIFICATIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication In. (mm)
Cylinder Bore
Standard Diameter ......................... 3.189 (81.01)
Maximum Taper ............................... .0032 (.08)
Maximum Out-of-Round ......................... .001 (.03)
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ OIL PUMP SPECIFICATIONS
OIL PUMP SPECIFICATIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Specification
Pump Gear Clearance
Radial (Maximum) ......................... .008" (.20 mm)
Axial (Maximum) .......................... .004" (.10 mm)
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
Page 310 of 920
2.8L IN-LINE V6 (VR6)
Article Text (p. 19)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 08:47PM
VALVES SPECIFICATIONS
VALVES SPECIFICATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Specification
Intake Valves
Face Angle .......................................... 45
ø Head Diameter ......................... 1.535" (39.00 mm)
Length ............................... 4.210" (106.95 mm)
Minimum Margin (1) .................................. (2)
Stem Diameter ........................... .274" (6.97 mm)
Exhaust Valves
Face Angle .......................................... 45
ø Head Diameter ......................... 1.346" (34.20 mm)
Length ............................... 4.210" (106.95 mm)
Minimum Margin (1) .................................. (2)
Stem Diameter ........................... .243" (6.95 mm)
(1) - DO NOT machine valves; hand lap only.
(2) - Information not available from manufacturer.
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ CYLINDER HEAD SPECIFICATIONS
CYLINDER HEAD SPECIFICATIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Specification
Cylinder Head Height ........................ 5.492-5.515"
Maximum Warpage .......................... .039" (1.00 mm)
Valve Seats
Intake Valve
Seat Angle ......................................... 45
ø Seat Width ......................................... (1)
Exhaust Valve
Seat Angle ......................................... 45
ø Seat Width ......................................... (1)
Valve Guides
Intake Valve
Valve Guide Installed Height ....................... (2)
Oil Clearance ...................... (3) .039" (1.0 mm)
Exhaust Valve
Valve Guide Installed Height ...................... (2)
Valve Stem-to-Guide
Oil Clearance ...................... (3) .051" (1.30 mm)
(1) - Information not available from manufacturer.
(2) - Valve guide shoulder flush with cylinder head.
(3) - New valve installed in cylinder head. Dial indicator
used to measure valve rock in guide.
