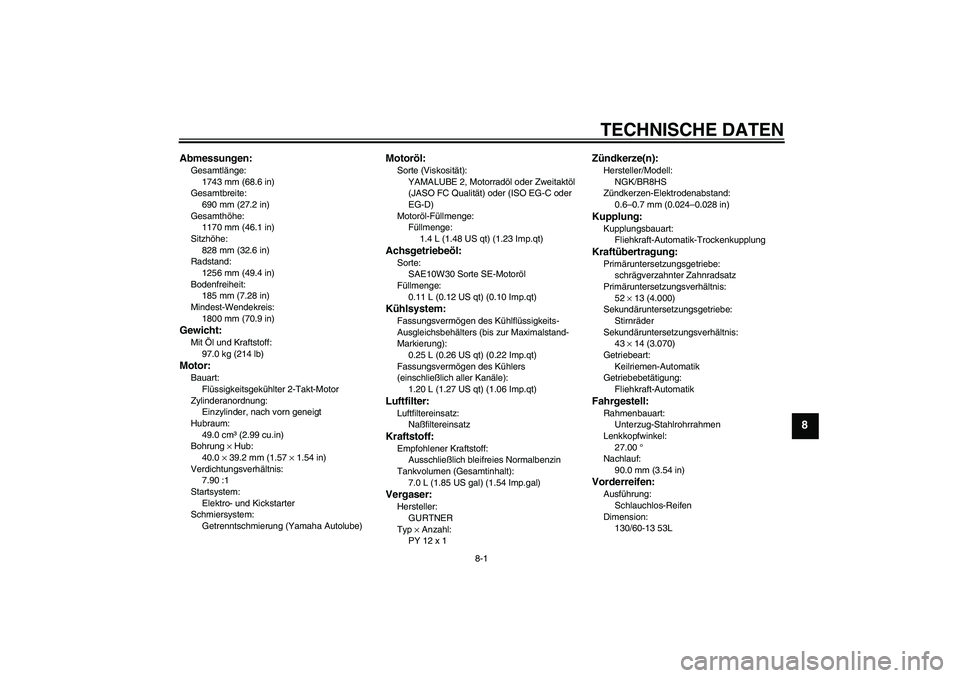

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1743 mm (68.6 in)
Gesamtbreite:
690 mm (27.2 in)
Gesamthöhe:
1170 mm (46.1 in)
Sitzhöhe:
828 mm (32.6 in)
Radstand:
1256 mm (49.4 in)
Bodenfreiheit:
185 mm (7.28 in)
Mindest-Wendekreis:
1800 mm (70.9 in)Gewicht:Mit Öl und Kraftstoff:
97.0 kg (214 lb)Motor:Bauart:
Flüssigkeitsgekühlter 2-Takt-Motor
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49.0 cm³ (2.99 cu.in)
Bohrung × Hub:
40.0 × 39.2 mm (1.57 × 1.54 in)
Verdichtungsverhältnis:
7.90 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Getrenntschmierung (Yamaha Autolube)
Motoröl:Sorte (Viskosität):
YAMALUBE 2, Motorradöl oder Zweitaktöl
(JASO FC Qualität) oder (ISO EG-C oder
EG-D)
Motoröl-Füllmenge:
Füllmenge:
1.4 L (1.48 US qt) (1.23 Imp.qt)Achsgetriebeöl:Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.11 L (0.12 US qt) (0.10 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.20 L (1.27 US qt) (1.06 Imp.qt)Luftfilter:Luftfiltereinsatz:
NaßfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
7.0 L (1.85 US gal) (1.54 Imp.gal)Vergaser:Hersteller:
GURTNER
Typ × Anzahl:
PY 12 x 1
Zündkerze(n):Hersteller/Modell:
NGK/BR8HS
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
52 × 13 (4.000)
Sekundäruntersetzungsgetriebe:
Stirnräder
Sekundäruntersetzungsverhältnis:
43 × 14 (3.070)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-AutomatikFahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
27.00 °
Nachlauf:
90.0 mm (3.54 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/60-13 53L
Page 62 of 68

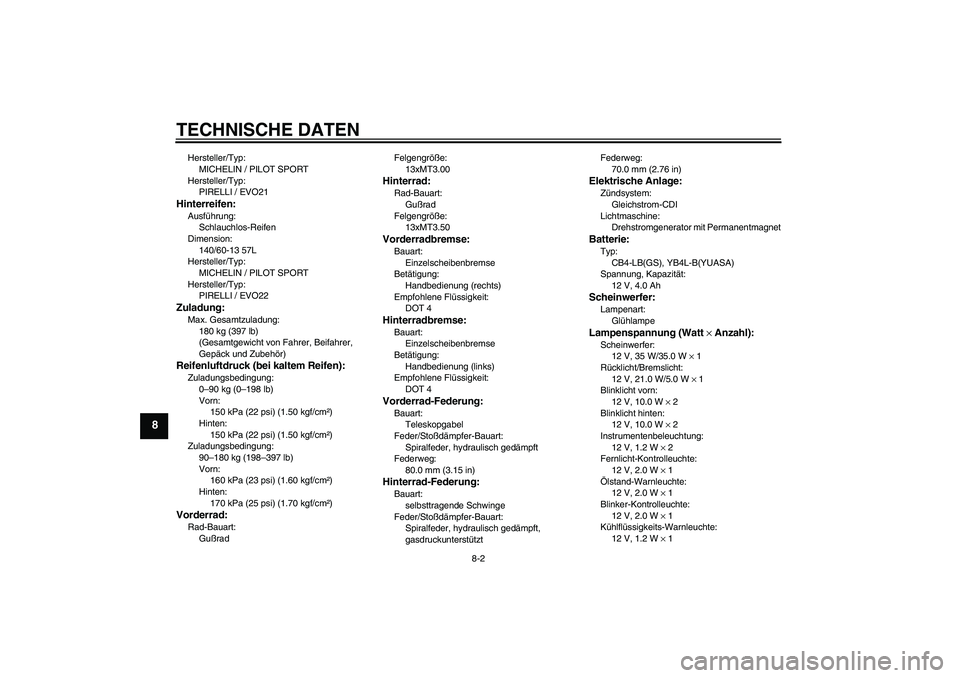

TECHNISCHE DATEN
8-2
8
Hersteller/Typ:
MICHELIN / PILOT SPORT
Hersteller/Typ:
PIRELLI / EVO21Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/60-13 57L
Hersteller/Typ:
MICHELIN / PILOT SPORT
Hersteller/Typ:
PIRELLI / EVO22Zuladung:Max. Gesamtzuladung:
180 kg (397 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
150 kPa (22 psi) (1.50 kgf/cm²)
Hinten:
150 kPa (22 psi) (1.50 kgf/cm²)
Zuladungsbedingung:
90–180 kg (198–397 lb)
Vorn:
160 kPa (23 psi) (1.60 kgf/cm²)
Hinten:
170 kPa (25 psi) (1.70 kgf/cm²)Vorderrad:Rad-Bauart:
GußradFelgengröße:
13xMT3.00
Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
13xMT3.50Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
80.0 mm (3.15 in)Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstütztFederweg:
70.0 mm (2.76 in)
Elektrische Anlage:Zündsystem:
Gleichstrom-CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
CB4-LB(GS), YB4L-B(YUASA)
Spannung, Kapazität:
12 V, 4.0 AhScheinwerfer:Lampenart:
GlühlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 35 W/35.0 W × 1
Rücklicht/Bremslicht:
12 V, 21.0 W/5.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Instrumentenbeleuchtung:
12 V, 1.2 W × 2
Fernlicht-Kontrolleuchte:
12 V, 2.0 W × 1
Ölstand-Warnleuchte:
12 V, 2.0 W × 1
Blinker-Kontrolleuchte:
12 V, 2.0 W × 1
Kühlflüssigkeits-Warnleuchte:
12 V, 1.2 W × 1
Page 63 of 68

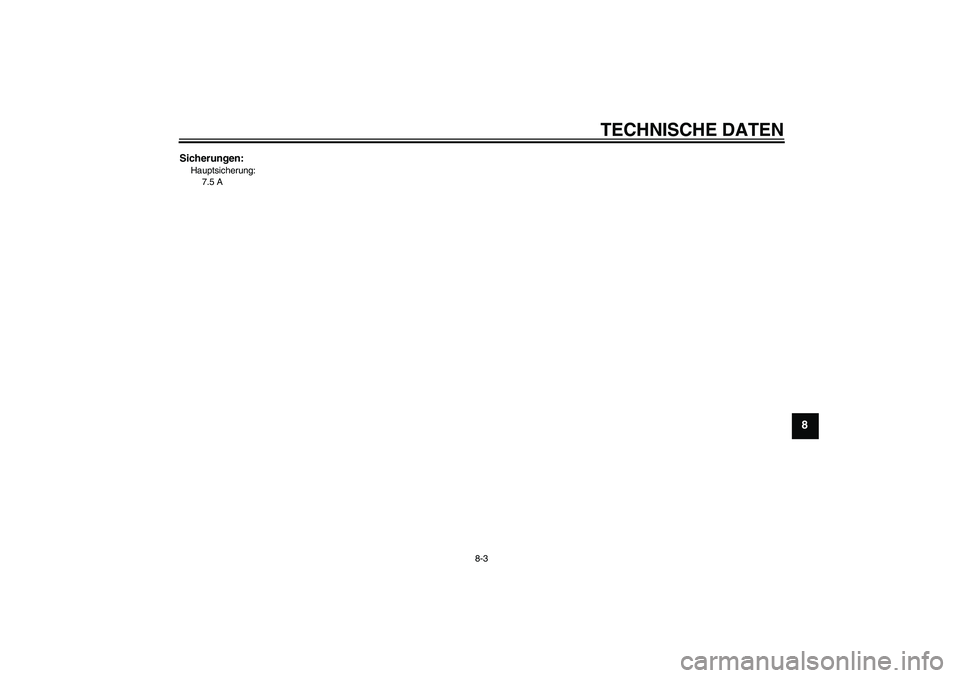

TECHNISCHE DATEN
8-3
8
Sicherungen:Hauptsicherung:
7.5 A
Page 64 of 68

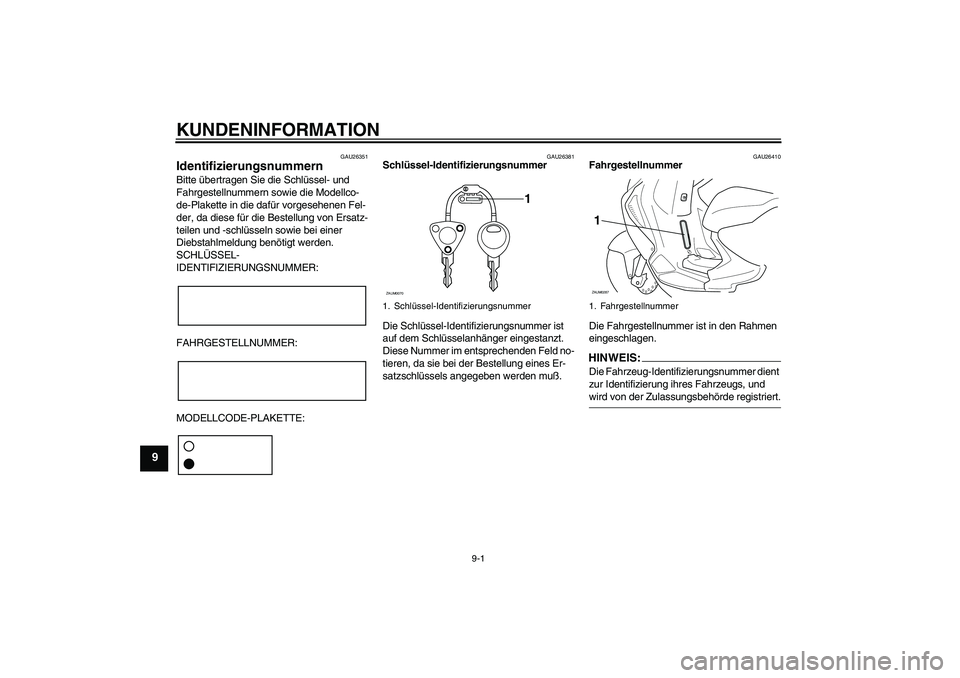

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.HINWEI
S:
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1
ZAUM0070
1. Fahrgestellnummer1ZAUM0287
Page 65 of 68
KUNDENINFORMATION
9-2
9
GAU26490

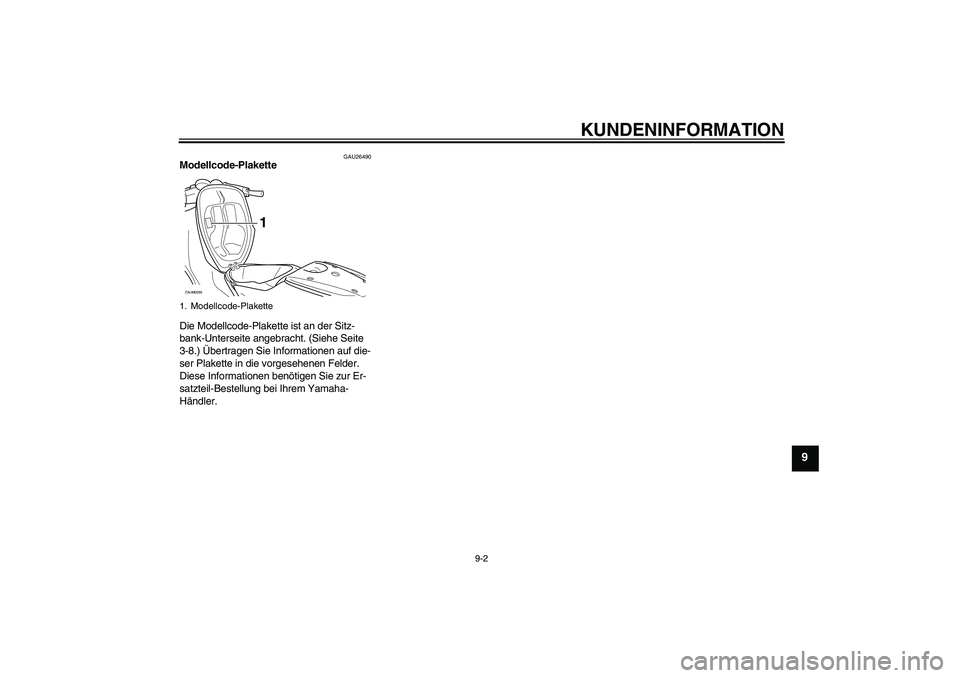

Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe Seite
3-8.) Übertragen Sie Informationen auf die-
ser Plakette in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur Er-
satzteil-Bestellung bei Ihrem Yamaha-
Händler.1. Modellcode-Plakette
1
ZAUM0295
Page 66 of 68

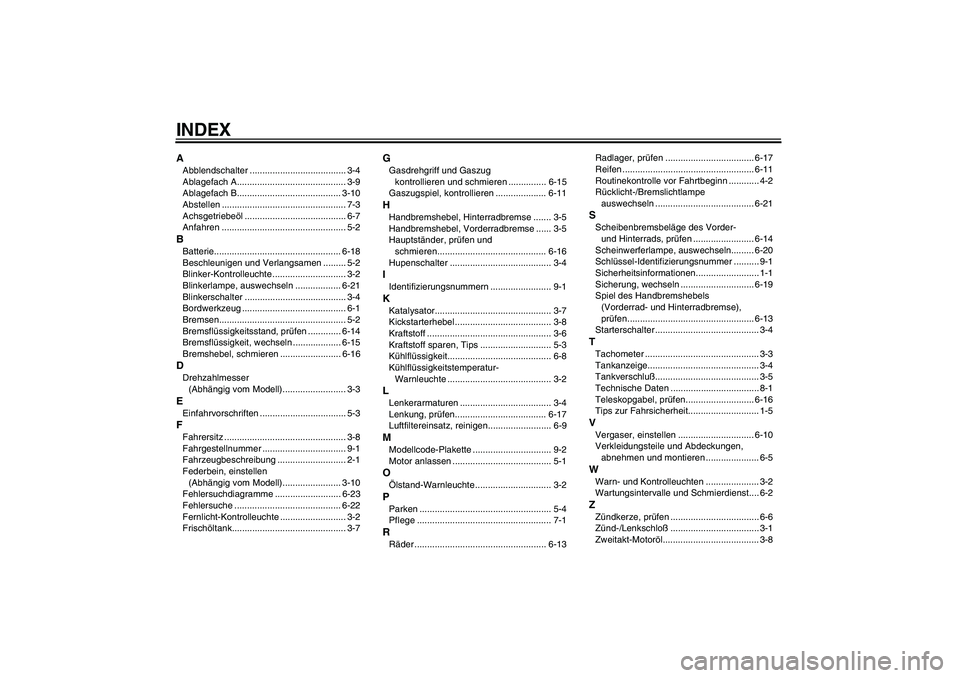

INDEXAAbblendschalter ...................................... 3-4
Ablagefach A........................................... 3-9
Ablagefach B......................................... 3-10
Abstellen ................................................. 7-3
Achsgetriebeöl ........................................ 6-7
Anfahren ................................................. 5-2BBatterie.................................................. 6-18
Beschleunigen und Verlangsamen ......... 5-2
Blinker-Kontrolleuchte ............................. 3-2
Blinkerlampe, auswechseln .................. 6-21
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bremsen.................................................. 5-2
Bremsflüssigkeitsstand, prüfen ............. 6-14
Bremsflüssigkeit, wechseln ................... 6-15
Bremshebel, schmieren ........................ 6-16DDrehzahlmesser
(Abhängig vom Modell)......................... 3-3EEinfahrvorschriften .................................. 5-3FFahrersitz ................................................ 3-8
Fahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen
(Abhängig vom Modell)....................... 3-10
Fehlersuchdiagramme .......................... 6-23
Fehlersuche .......................................... 6-22
Fernlicht-Kontrolleuchte .......................... 3-2
Frischöltank............................................. 3-7
GGasdrehgriff und Gaszug
kontrollieren und schmieren ............... 6-15
Gaszugspiel, kontrollieren .................... 6-11HHandbremshebel, Hinterradbremse ....... 3-5
Handbremshebel, Vorderradbremse ...... 3-5
Hauptständer, prüfen und
schmieren........................................... 6-16
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysator.............................................. 3-7
Kickstarterhebel ...................................... 3-8
Kraftstoff ................................................. 3-6
Kraftstoff sparen, Tips ............................ 5-3
Kühlflüssigkeit......................................... 6-8
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-2LLenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-17
Luftfiltereinsatz, reinigen......................... 6-9MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1OÖlstand-Warnleuchte .............................. 3-2PParken .................................................... 5-4
Pflege ..................................................... 7-1RRäder .................................................... 6-13Radlager, prüfen ................................... 6-17
Reifen .................................................... 6-11
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-21
SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-14
Scheinwerferlampe, auswechseln......... 6-20
Schlüssel-Identifizierungsnummer .......... 9-1
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-19
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse),
prüfen.................................................. 6-13
Starterschalter ......................................... 3-4TTachometer ............................................. 3-3
Tankanzeige............................................ 3-4
Tankverschluß......................................... 3-5
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-16
Tips zur Fahrsicherheit............................ 1-5VVergaser, einstellen .............................. 6-10
Verkleidungsteile und Abdeckungen,
abnehmen und montieren ..................... 6-5WWarn- und Kontrolleuchten ..................... 3-2
Wartungsintervalle und Schmierdienst.... 6-2ZZündkerze, prüfen ................................... 6-6
Zünd-/Lenkschloß................................... 3-1
Zweitakt-Motoröl...................................... 3-8
