WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5

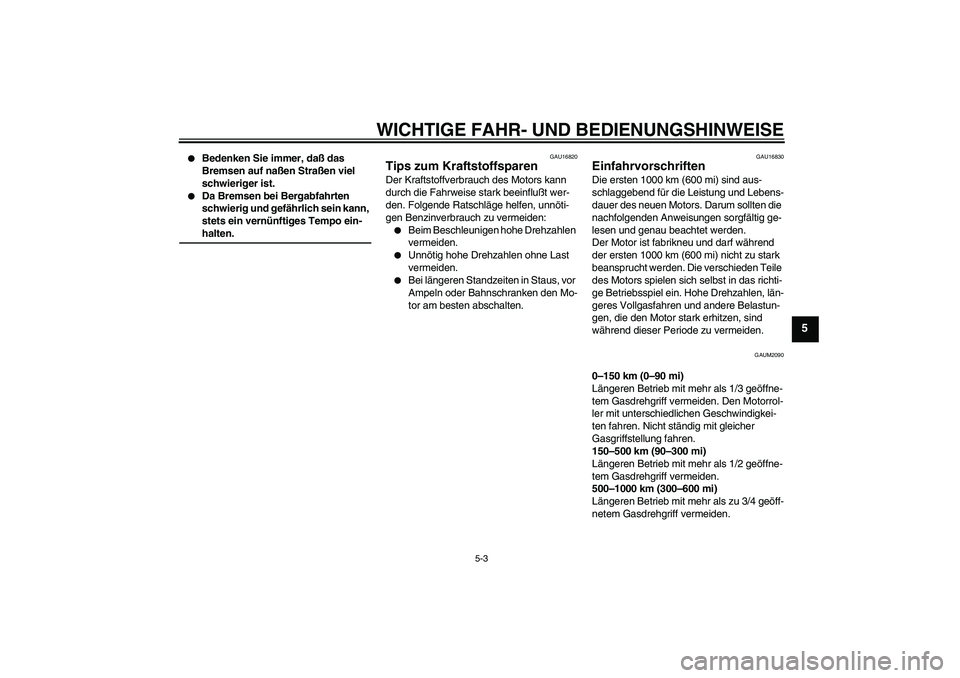

Bedenken Sie immer, daß das
Bremsen auf naßen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-halten.
GAU16820
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16830
Einfahrvorschriften Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschieden Teile
des Motors spielen sich selbst in das richti-
ge Betriebsspiel ein. Hohe Drehzahlen, län-
geres Vollgasfahren und andere Belastun-
gen, die den Motor stark erhitzen, sind
während dieser Periode zu vermeiden.
GAUM2090
0–150 km (0–90 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. Den Motorrol-
ler mit unterschiedlichen Geschwindigkei-
ten fahren. Nicht ständig mit gleicher
Gasgriffstellung fahren.
150–500 km (90–300 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
500–1000 km (300–600 mi)
Längeren Betrieb mit mehr als zu 3/4 geöff-
netem Gasdrehgriff vermeiden.
Page 32 of 68
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5

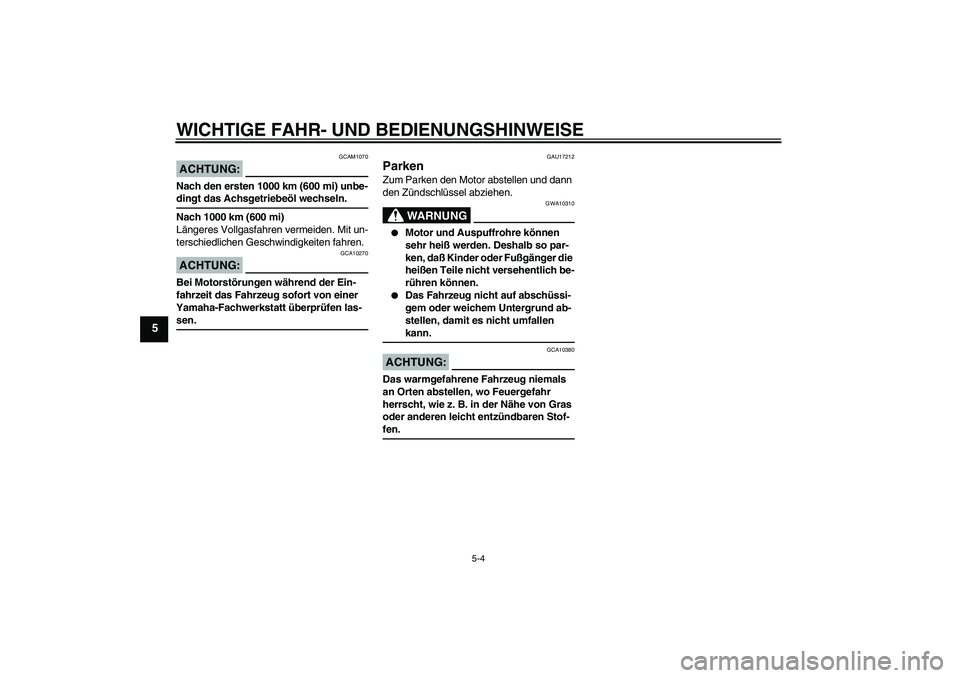

ACHTUNG:
GCAM1070
Nach den ersten 1000 km (600 mi) unbe-dingt das Achsgetriebeöl wechseln.
Nach 1000 km (600 mi)
Längeres Vollgasfahren vermeiden. Mit un-
terschiedlichen Geschwindigkeiten fahren.ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17212
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10310
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-fen.
Page 33 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17291

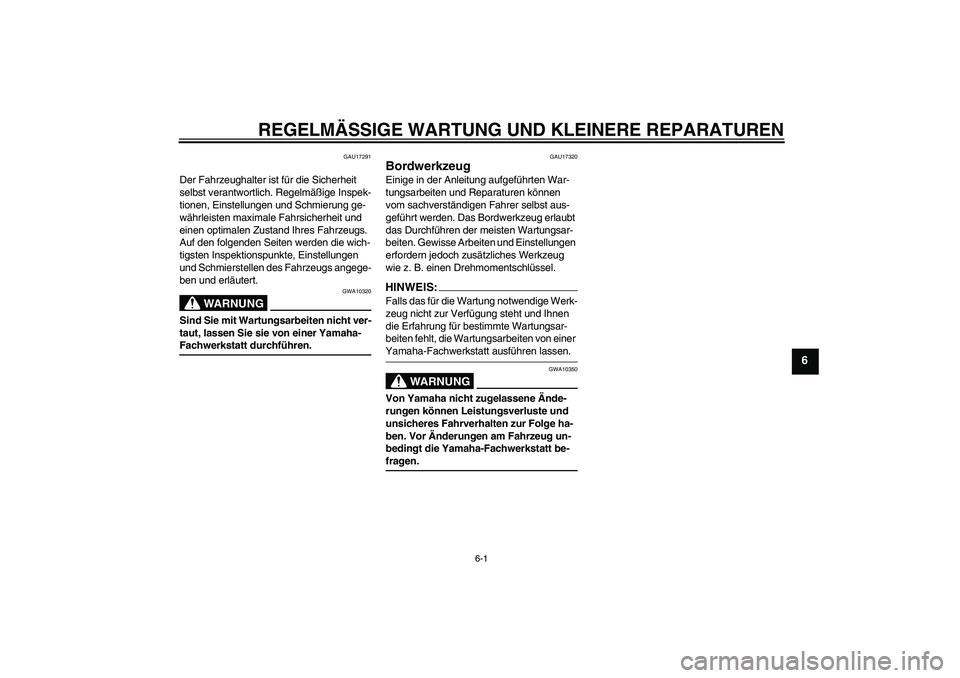

Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen des Fahrzeugs angege-
ben und erläutert.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
taut, lassen Sie sie von einer Yamaha-Fachwerkstatt durchführen.
GAU17320
Bordwerkzeug Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungsar-
beiten. Gewisse Arbeiten und Einstellungen
erfordern jedoch zusätzliches Werkzeug
wie z. B. einen Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
Page 34 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17710

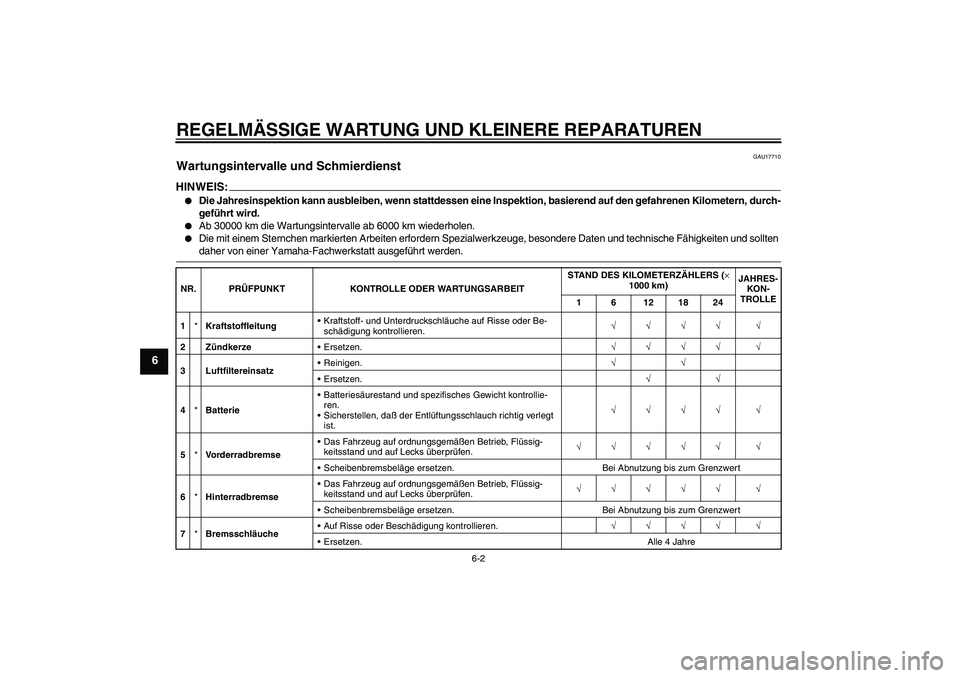

Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 30000 km die Wartungsintervalle ab 6000 km wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 6 12 18 24
1*KraftstoffleitungKraftstoff- und Unterdruckschläuche auf Risse oder Be-
schädigung kontrollieren.√√√√ √
2ZündkerzeErsetzen.√√√√ √
3 LuftfiltereinsatzReinigen.√√
Ersetzen.√√
4*BatterieBatteriesäurestand und spezifisches Gewicht kontrollie-
ren.
Sicherstellen, daß der Entlüftungsschlauch richtig verlegt
ist.√√√√ √
5*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
Page 35 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6

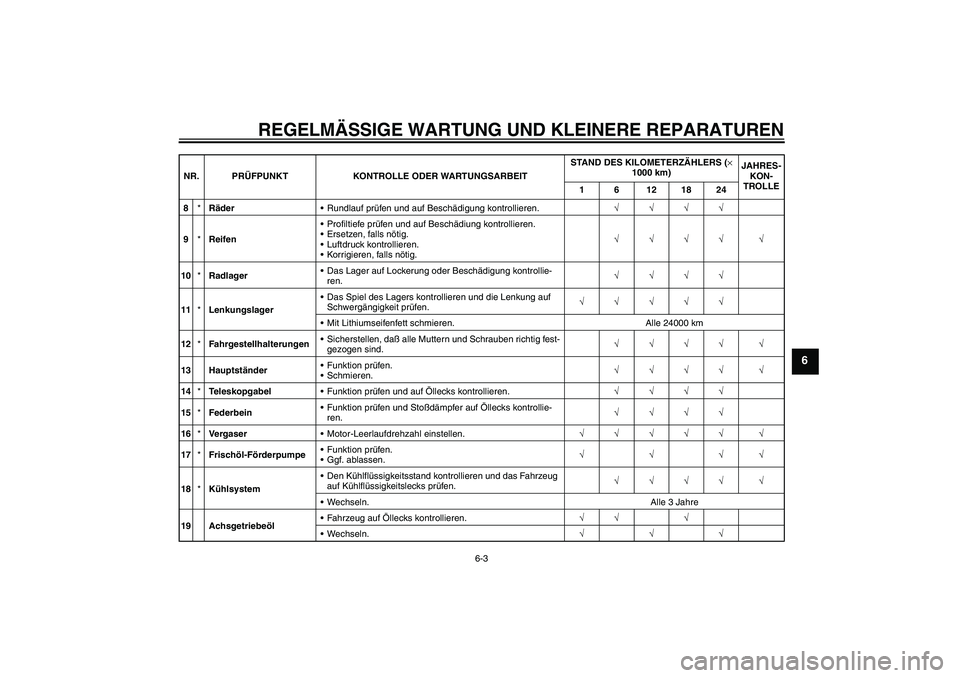

8*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
9*ReifenProfiltiefe prüfen und auf Beschädiung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
10*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
11*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km
12*FahrgestellhalterungenSicherstellen, daß alle Muttern und Schrauben richtig fest-
gezogen sind.√√√√ √
13 HauptständerFunktion prüfen.
Schmieren.√√√√ √
14*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
15*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√
16*VergaserMotor-Leerlaufdrehzahl einstellen.√√√√√ √
17*Frischöl-FörderpumpeFunktion prüfen.
Ggf. ablassen.√√√√
18*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
19 AchsgetriebeölFahrzeug auf Öllecks kontrollieren.√√ √
Wechseln.√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 6 12 18 24
Page 36 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAUM2070
HINWEIS:
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
20*KeilriemenErsetzen. Alle 10000 km
21*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
22Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
23*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
24*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 6 12 18 24
Page 37 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU18740
Verkleidungsteile und
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU18790
Verkleidungsteil A
Verkleidungsteil abnehmenDie Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAUM1250
Abdeckung A
Abdeckung abnehmen1. Das Ablagefach öffnen. (Siehe Seite
3-10.)
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Das Ablagefach schließen.
1. Verkleidungsteil A
2. Abdeckung A
1
2ZAUM0270
1. Schraube
1ZAUM0271
1. Abdeckung A
2. Schraube
2
1
ZAUM0272
Page 38 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU19620

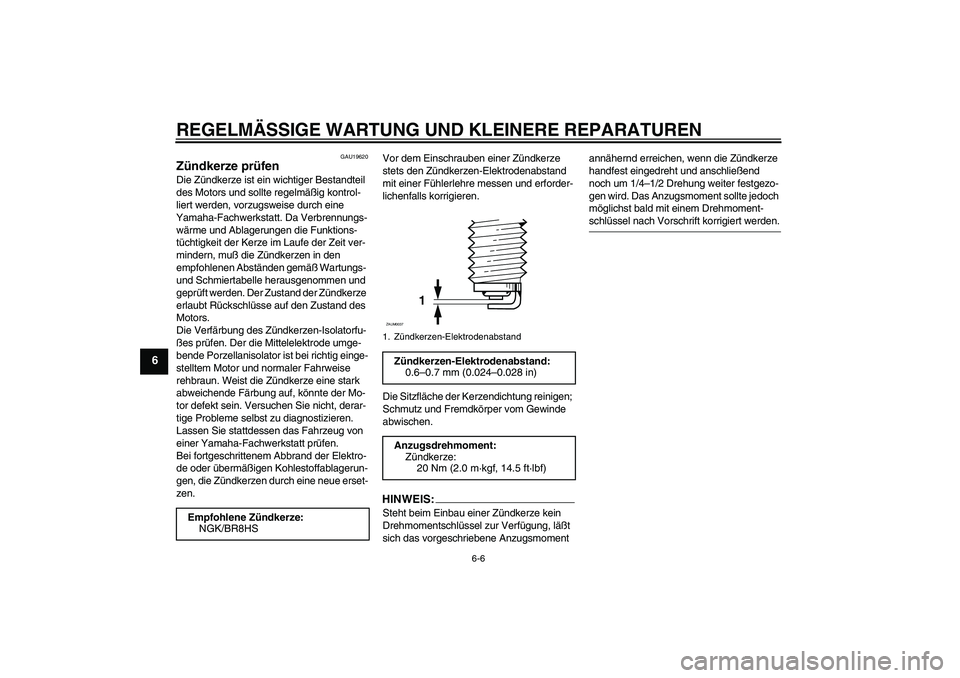

Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muß die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Die Verfärbung des Zündkerzen-Isolatorfu-
ßes prüfen. Der die Mittelelektrode umge-
bende Porzellanisolator ist bei richtig einge-
stelltem Motor und normaler Fahrweise
rehbraun. Weist die Zündkerze eine stark
abweichende Färbung auf, könnte der Mo-
tor defekt sein. Versuchen Sie nicht, derar-
tige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen, die Zündkerzen durch eine neue erset-
zen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und erforder-
lichenfalls korrigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zündkerze:
NGK/BR8HS
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
ZAUM0037
Page 39 of 68
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
GAU20060

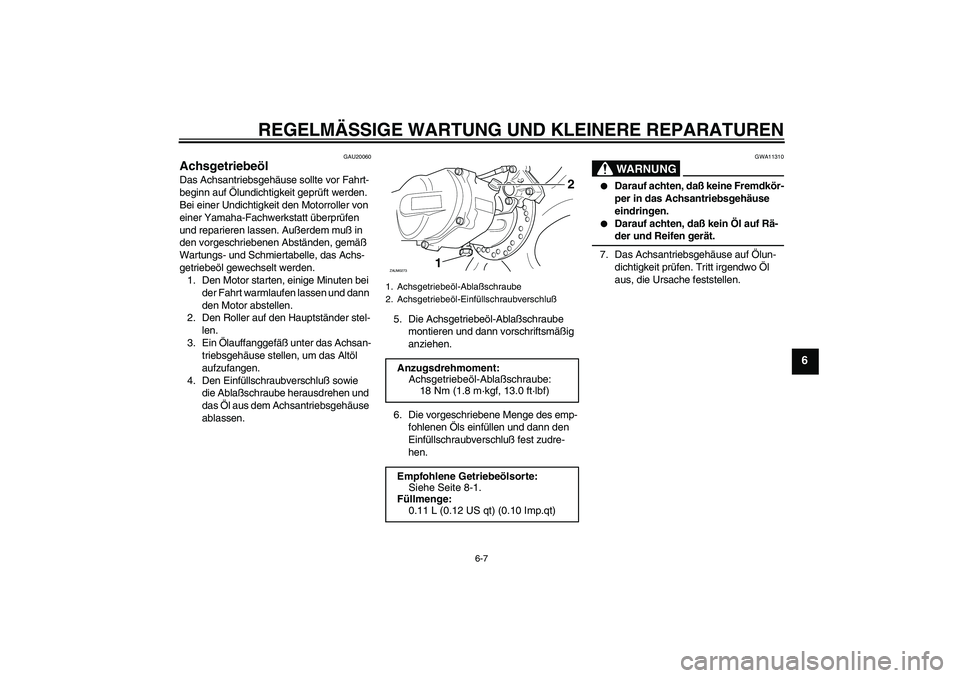

Achsgetriebeöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Ölundichtigkeit geprüft werden.
Bei einer Undichtigkeit den Motorroller von
einer Yamaha-Fachwerkstatt überprüfen
und reparieren lassen. Außerdem muß in
den vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, einige Minuten bei
der Fahrt warmlaufen lassen und dann
den Motor abstellen.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Öl aus dem Achsantriebsgehäuse
ablassen.5. Die Achsgetriebeöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
WARNUNG
GWA11310
Darauf achten, daß keine Fremdkör-
per in das Achsantriebsgehäuse
eindringen.
Darauf achten, daß kein Öl auf Rä-der und Reifen gerät.
7. Das Achsantriebsgehäuse auf Ölun-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
1. Achsgetriebeöl-Ablaßschraube
2. Achsgetriebeöl-Einfüllschraubverschluß
Anzugsdrehmoment:
Achsgetriebeöl-Ablaßschraube:
18 Nm (1.8 m·kgf, 13.0 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.11 L (0.12 US qt) (0.10 Imp.qt)
12
ZAUM0273
Page 40 of 68

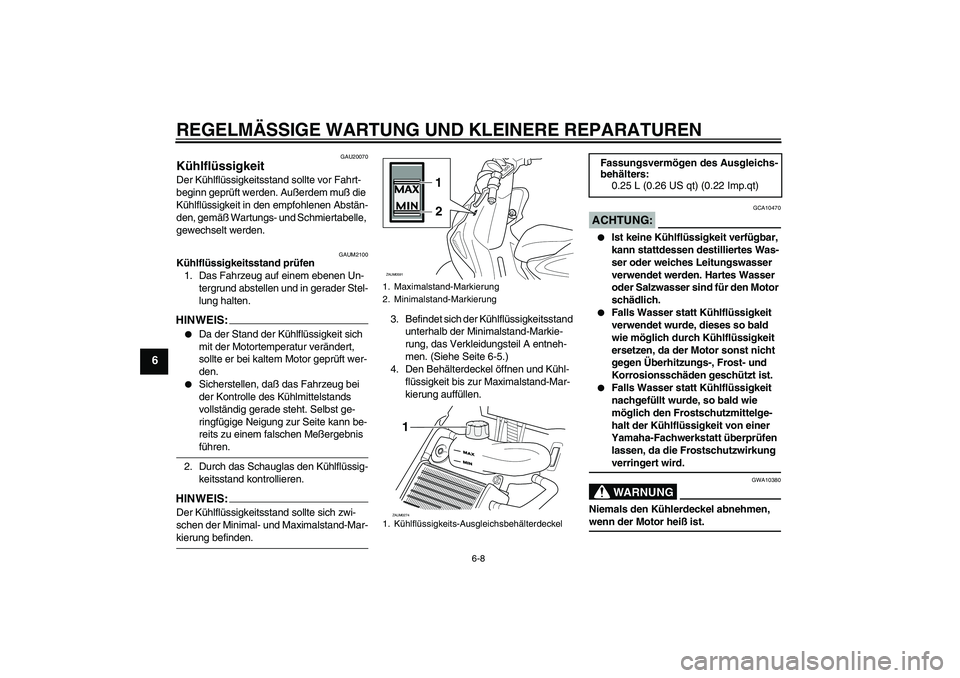

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muß die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAUM2100
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Meßergebnis führen.
2. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
unterhalb der Minimalstand-Markie-
rung, das Verkleidungsteil A entneh-
men. (Siehe Seite 6-5.)
4. Den Behälterdeckel öffnen und Kühl-
flüssigkeit bis zur Maximalstand-Mar-
kierung auffüllen.
ACHTUNG:
GCA10470
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
2
ZAUM0591
1ZAUM0274
Fassungsvermögen des Ausgleichs-
behälters:
0.25 L (0.26 US qt) (0.22 Imp.qt)
