YAMAHA AEROX50 2009 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

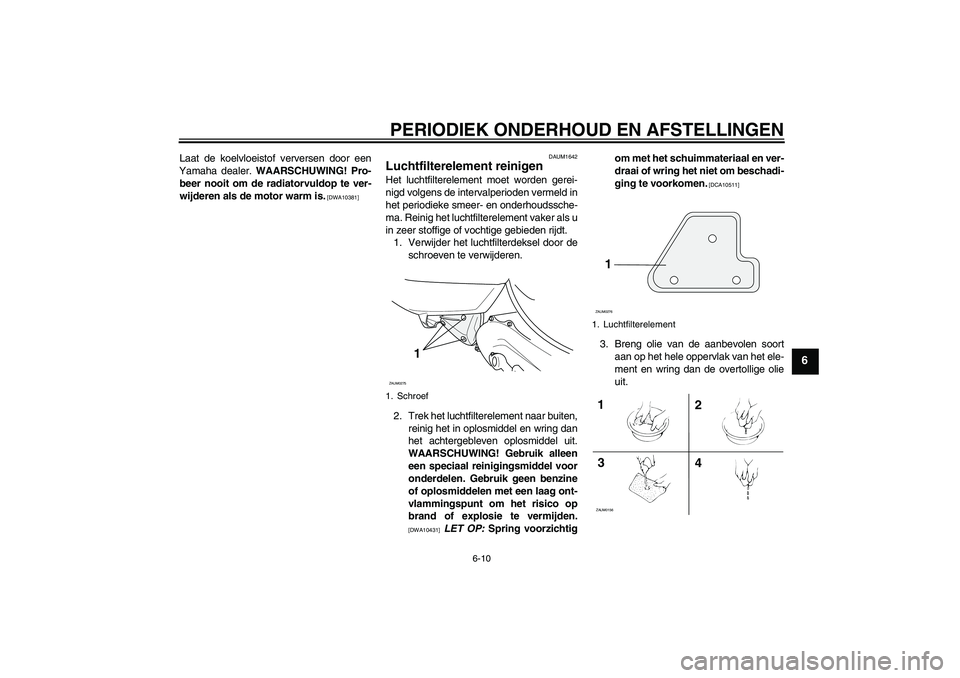

Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]DAUM1642
Luchtfilterelement reinigen Het luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
2. Trek het luchtfilterelement naar buiten,
reinig het in oplosmiddel en wring dan
het achtergebleven oplosmiddel uit.
WAARSCHUWING! Gebruik alleen
een speciaal reinigingsmiddel voor
onderdelen. Gebruik geen benzine
of oplosmiddelen met een laag ont-
vlammingspunt om het risico op
brand of explosie te vermijden.
[DWA10431]
LET OP: Spring voorzichtigom met het schuimmateriaal en ver-
draai of wring het niet om beschadi-
ging te voorkomen.
[DCA10511]
3. Breng olie van de aanbevolen soort
aan op het hele oppervlak van het ele-
ment en wring dan de overtollige olie
uit.
1. Schroef
1
ZAUM0275
1. Luchtfilterelement
1ZAUM02761
4 32ZAUM0156
U3C6D1D0.book Page 10 Thursday, August 7, 2008 9:22 AM

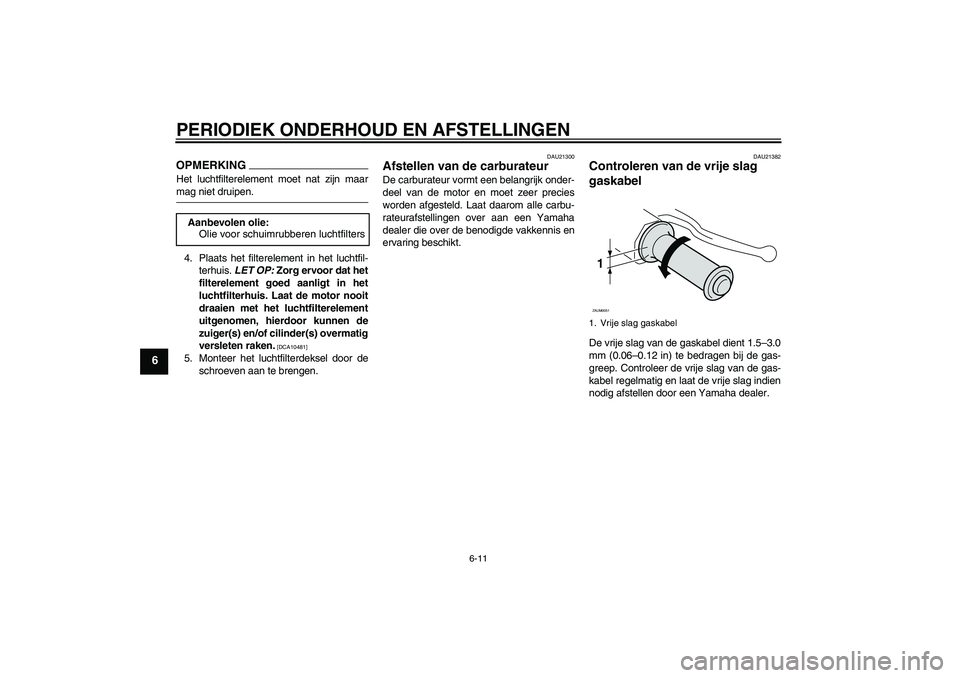

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGHet luchtfilterelement moet nat zijn maarmag niet druipen.
4. Plaats het filterelement in het luchtfil-
terhuis. LET OP: Zorg ervoor dat het
filterelement goed aanligt in het
luchtfilterhuis. Laat de motor nooit
draaien met het luchtfilterelement
uitgenomen, hierdoor kunnen de
zuiger(s) en/of cilinder(s) overmatig
versleten raken.
[DCA10481]
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
DAU21300
Afstellen van de carburateur De carburateur vormt een belangrijk onder-
deel van de motor en moet zeer precies
worden afgesteld. Laat daarom alle carbu-
rateurafstellingen over aan een Yamaha
dealer die over de benodigde vakkennis en
ervaring beschikt.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 1.5–3.0
mm (0.06–0.12 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer. Aanbevolen olie:
Olie voor schuimrubberen luchtfilters1. Vrije slag gaskabel1ZAUM0051
U3C6D1D0.book Page 11 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
DAU21872

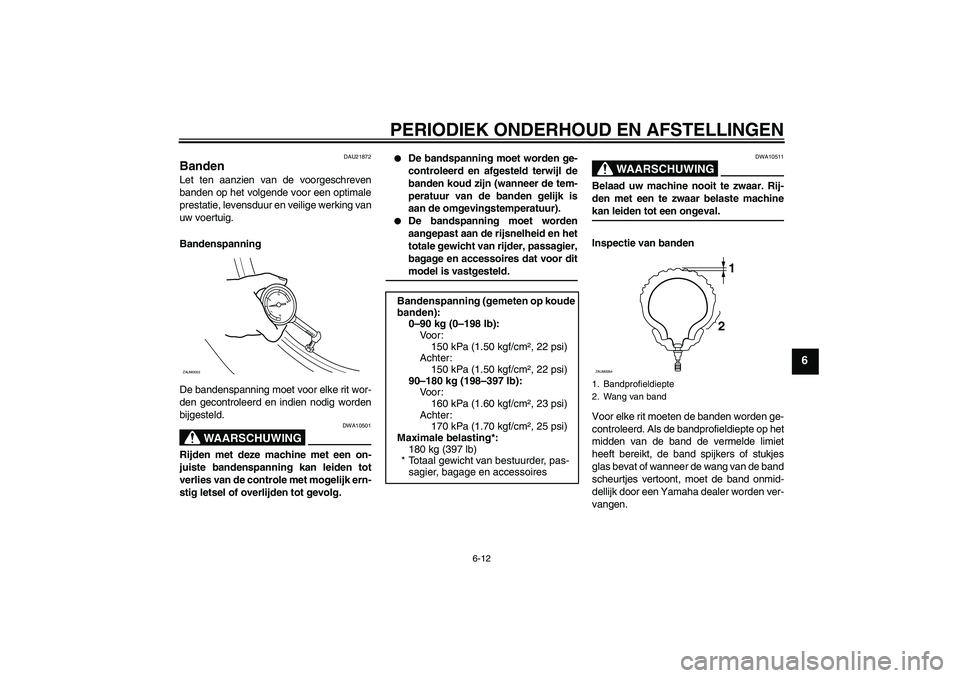

Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
ZAUM0053
Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Vo o r :
150 kPa (1.50 kgf/cm², 22 psi)
Achter:
150 kPa (1.50 kgf/cm², 22 psi)
90–180 kg (198–397 lb):
Vo o r :
160 kPa (1.60 kgf/cm², 23 psi)
Achter:
170 kPa (1.70 kgf/cm², 25 psi)
Maximale belasting*:
180 kg (397 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Bandprofieldiepte
2. Wang van band
1
2
ZAUM0054
U3C6D1D0.book Page 12 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6

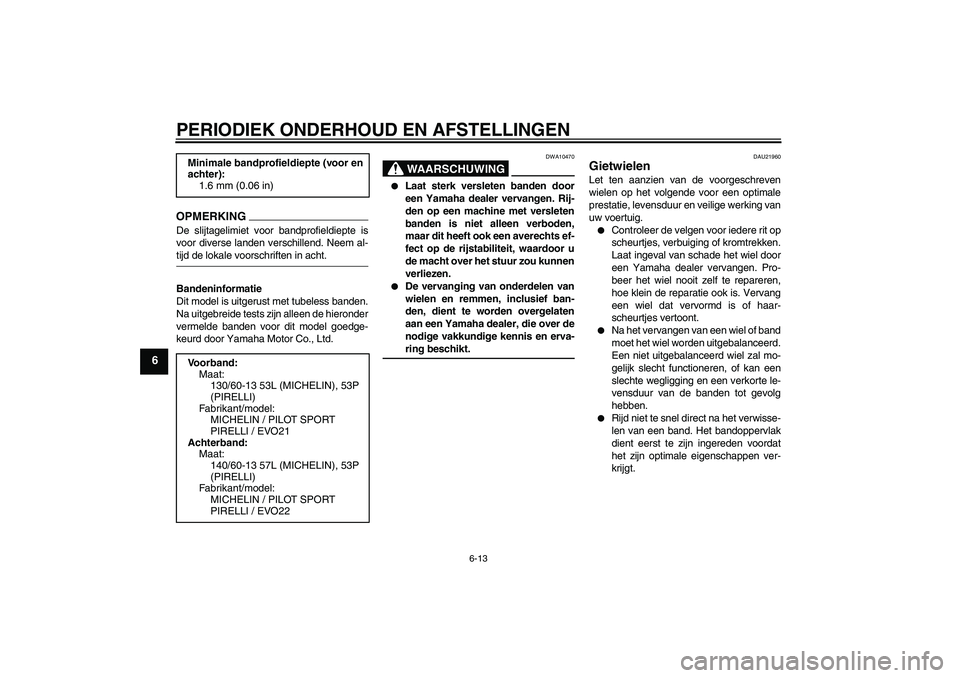

OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless banden.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt. Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
Voorband:
Maat:
130/60-13 53L (MICHELIN), 53P
(PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
PIRELLI / EVO21
Achterband:
Maat:
140/60-13 57L (MICHELIN), 53P
(PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
PIRELLI / EVO22
U3C6D1D0.book Page 13 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAUM2061

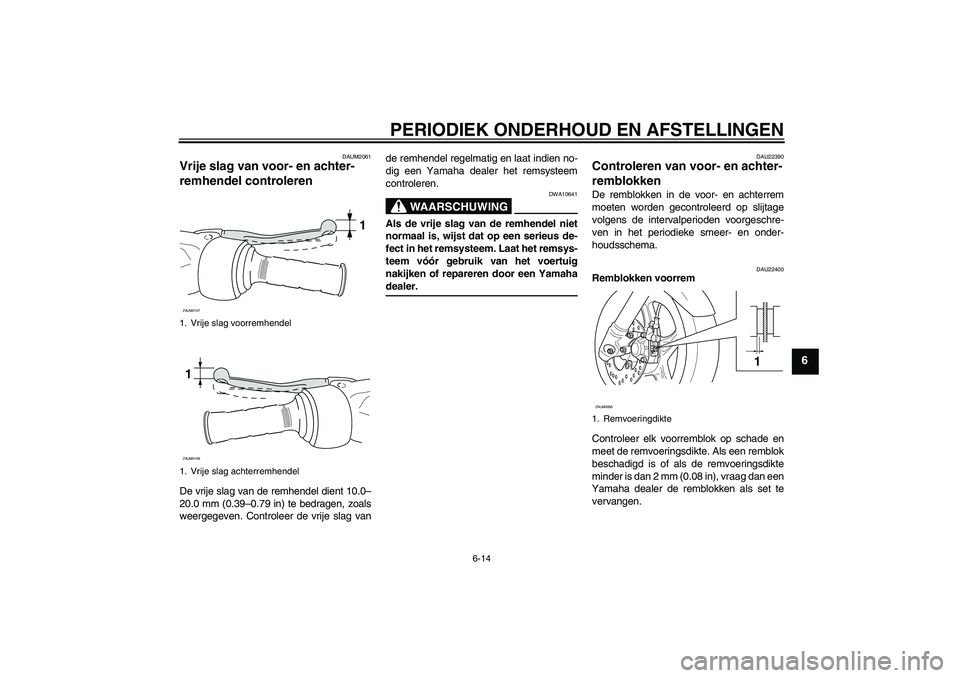

Vrije slag van voor- en achter-
remhendel controleren De vrije slag van de remhendel dient 10.0–
20.0 mm (0.39–0.79 in) te bedragen, zoals
weergegeven. Controleer de vrije slag vande remhendel regelmatig en laat indien no-
dig een Yamaha dealer het remsysteem
controleren.
WAARSCHUWING
DWA10641
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus de-
fect in het remsysteem. Laat het remsys-
teem vóór gebruik van het voertuig
nakijken of repareren door een Yamahadealer.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22400
Remblokken voorrem
Controleer elk voorremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 2 mm (0.08 in), vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
1. Vrije slag voorremhendel
1. Vrije slag achterremhendel
1
ZAUM01071ZAUM0108
1. Remvoeringdikte
1
ZAUM0058
U3C6D1D0.book Page 14 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
DAU22500

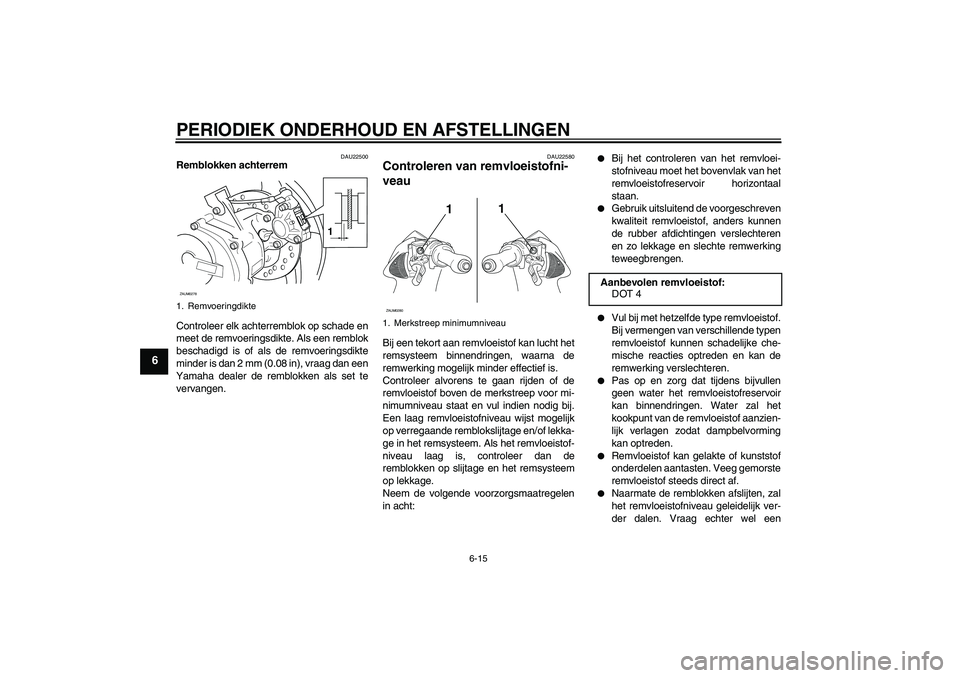

Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 2 mm (0.08 in), vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22580
Controleren van remvloeistofni-
veau Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
1. Remvoeringdikte
1
ZAUM0278
1. Merkstreep minimumniveau
11
ZAUM0280
Aanbevolen remvloeistof:
DOT 4
U3C6D1D0.book Page 15 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6

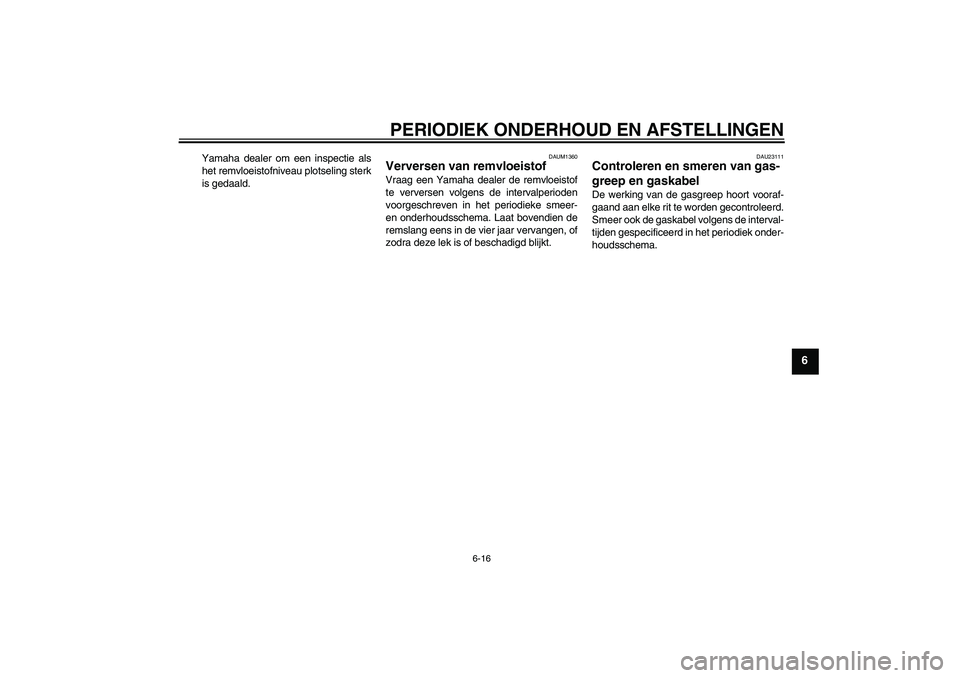

Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAUM1360
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
remslang eens in de vier jaar vervangen, of
zodra deze lek is of beschadigd blijkt.
DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
U3C6D1D0.book Page 16 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
DAU23172

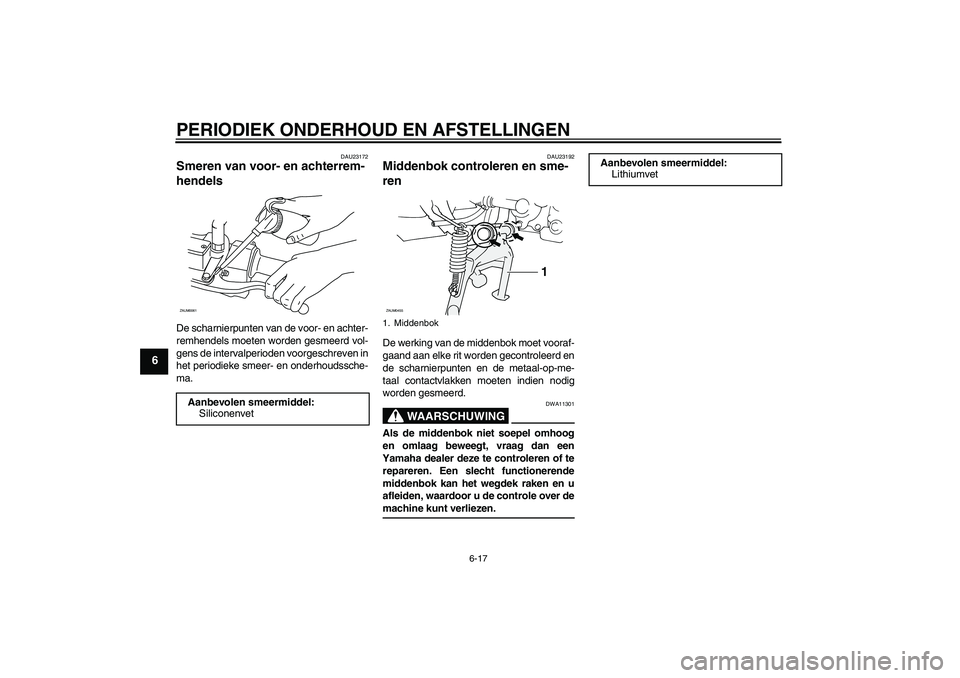

Smeren van voor- en achterrem-
hendels De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
DAU23192
Middenbok controleren en sme-
ren De werking van de middenbok moet vooraf-
gaand aan elke rit worden gecontroleerd en
de scharnierpunten en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA11301
Als de middenbok niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
middenbok kan het wegdek raken en u
afleiden, waardoor u de controle over demachine kunt verliezen. Aanbevolen smeermiddel:
Siliconenvet
ZAUM0061
1. Middenbok
1
ZAUM0455
Aanbevolen smeermiddel:
Lithiumvet
U3C6D1D0.book Page 17 Thursday, August 7, 2008 9:22 AM

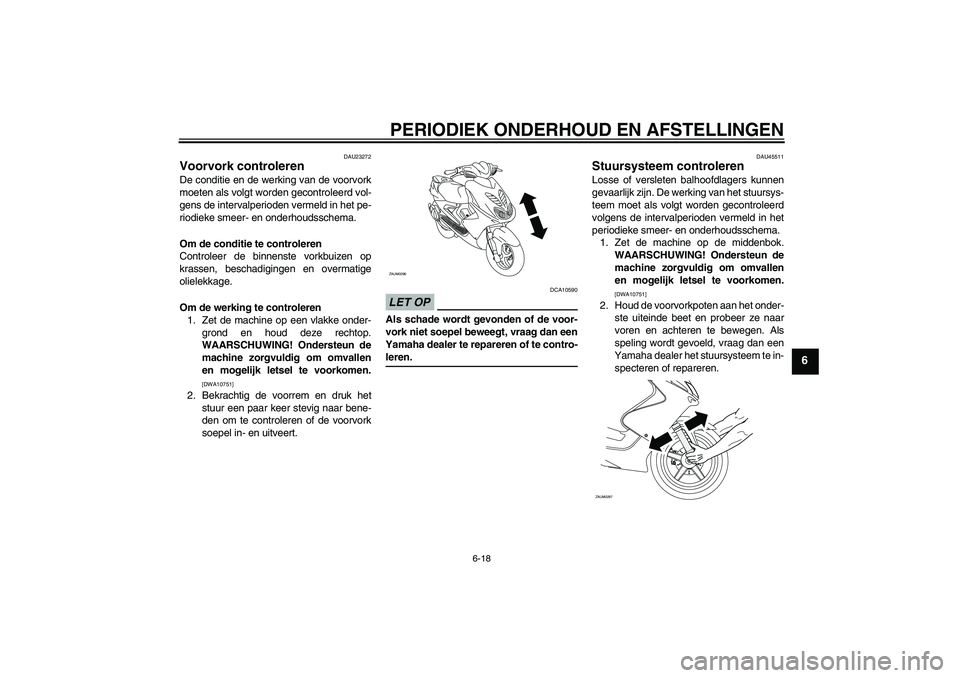

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
ZAUM0296
ZAUM0297
U3C6D1D0.book Page 18 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM1403
Accu Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Om het elektrolytniveau te controleren
1. Zet de scooter op een vlakke onder-
grond en houd hem rechtop.OPMERKINGZorg dat de scooter rechtop staat bij hetcontroleren van het elektrolytniveau.
2. Verwijder het paneel A. (Zie pagina
6-6.)3. Controleer het elektrolytniveau in de
accu.
OPMERKIN
G
Het elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
4. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10611]
1. Accu
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U3C6D1D0.book Page 19 Thursday, August 7, 2008 9:22 AM
