YAMAHA AEROX50 2009 Instructieboekje (in Dutch)

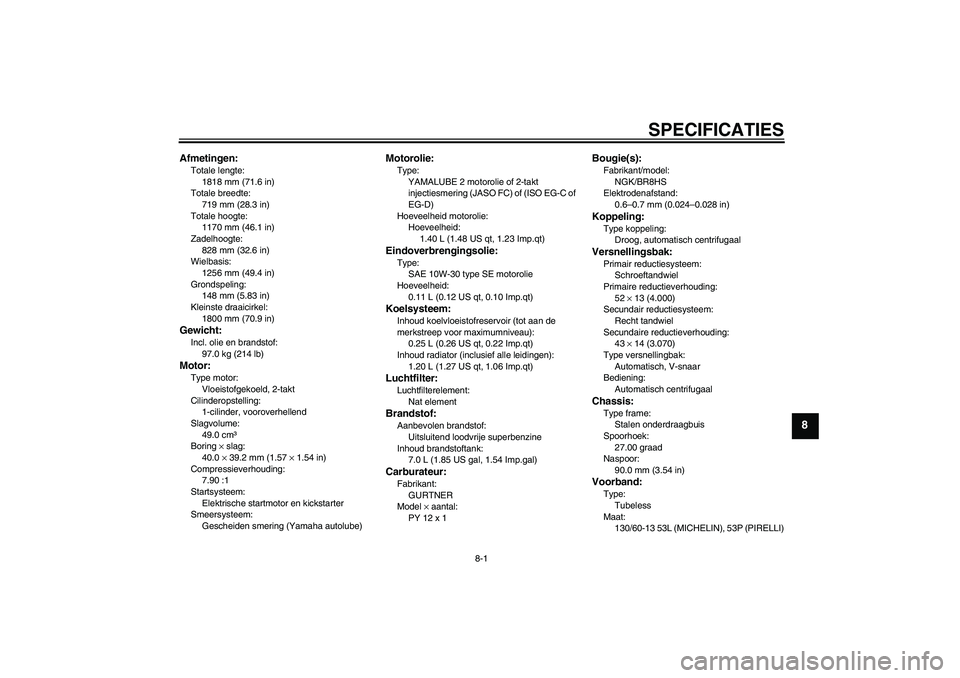

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
1818 mm (71.6 in)
Totale breedte:
719 mm (28.3 in)
Totale hoogte:
1170 mm (46.1 in)
Zadelhoogte:
828 mm (32.6 in)
Wielbasis:
1256 mm (49.4 in)
Grondspeling:
148 mm (5.83 in)
Kleinste draaicirkel:
1800 mm (70.9 in)Gewicht:Incl. olie en brandstof:
97.0 kg (214 lb)Motor:Type motor:
Vloeistofgekoeld, 2-takt
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
49.0 cm³
Boring × slag:
40.0 × 39.2 mm (1.57 × 1.54 in)
Compressieverhouding:
7.90 :1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Gescheiden smering (Yamaha autolube)
Motorolie:Type:
YAMALUBE 2 motorolie of 2-takt
injectiesmering (JASO FC) of (ISO EG-C of
EG-D)
Hoeveelheid motorolie:
Hoeveelheid:
1.40 L (1.48 US qt, 1.23 Imp.qt)Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0.11 L (0.12 US qt, 0.10 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.20 L (1.27 US qt, 1.06 Imp.qt)Luchtfilter:Luchtfilterelement:
Nat elementBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
7.0 L (1.85 US gal, 1.54 Imp.gal)Carburateur:Fabrikant:
GURTNER
Model × aantal:
PY 12 x 1
Bougie(s):Fabrikant/model:
NGK/BR8HS
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
52 × 13 (4.000)
Secundair reductiesysteem:
Recht tandwiel
Secundaire reductieverhouding:
43 × 14 (3.070)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaalChassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
27.00 graad
Naspoor:
90.0 mm (3.54 in)Voorband:Type:
Tubeless
Maat:
130/60-13 53L (MICHELIN), 53P (PIRELLI)
U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

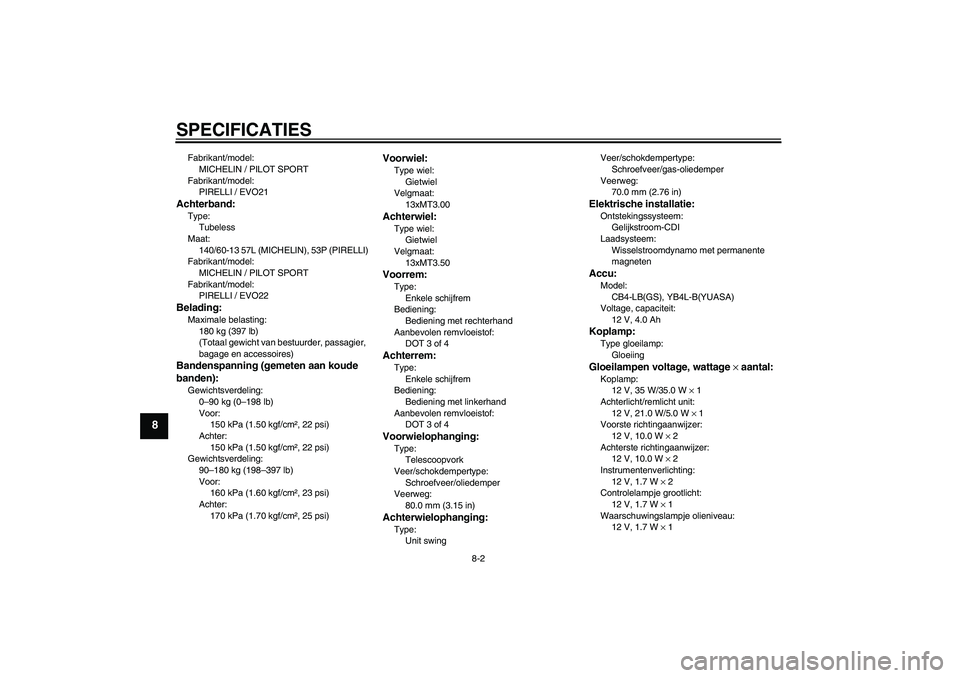

SPECIFICATIES
8-2
8
Fabrikant/model:
MICHELIN / PILOT SPORT
Fabrikant/model:
PIRELLI / EVO21Achterband:Type:
Tubeless
Maat:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
Fabrikant/model:
PIRELLI / EVO22Belading:Maximale belasting:
180 kg (397 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
150 kPa (1.50 kgf/cm², 22 psi)
Achter:
150 kPa (1.50 kgf/cm², 22 psi)
Gewichtsverdeling:
90–180 kg (198–397 lb)
Voor:
160 kPa (1.60 kgf/cm², 23 psi)
Achter:
170 kPa (1.70 kgf/cm², 25 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
13xMT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
13xMT3.50Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 3 of 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
80.0 mm (3.15 in)Achterwielophanging:Type:
Unit swingVeer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
70.0 mm (2.76 in)
Elektrische installatie:Ontstekingssysteem:
Gelijkstroom-CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
CB4-LB(GS), YB4L-B(YUASA)
Voltage, capaciteit:
12 V, 4.0 AhKoplamp:Type gloeilamp:
GloeiingGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35 W/35.0 W × 1
Achterlicht/remlicht unit:
12 V, 21.0 W/5.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Instrumentenverlichting:
12 V, 1.7 W × 2
Controlelampje grootlicht:
12 V, 1.7 W × 1
Waarschuwingslampje olieniveau:
12 V, 1.7 W × 1
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM

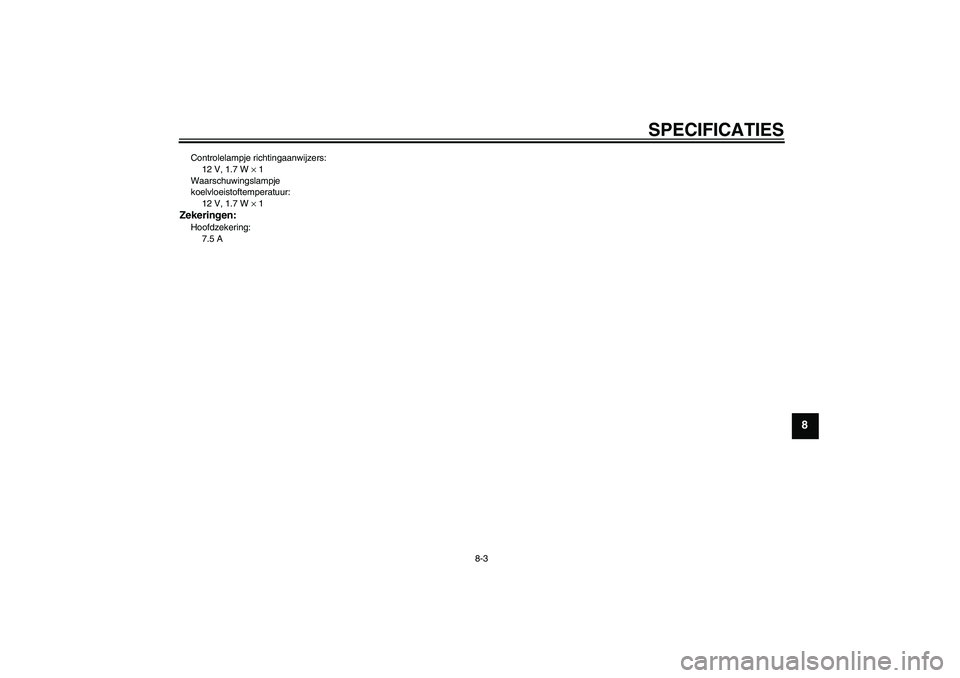

SPECIFICATIES
8-3
8
Controlelampje richtingaanwijzers:
12 V, 1.7 W × 1
Waarschuwingslampje
koelvloeistoftemperatuur:
12 V, 1.7 W × 1Zekeringen:Hoofdzekering:
7.5 A
U3C6D1D0.book Page 3 Thursday, August 7, 2008 9:22 AM

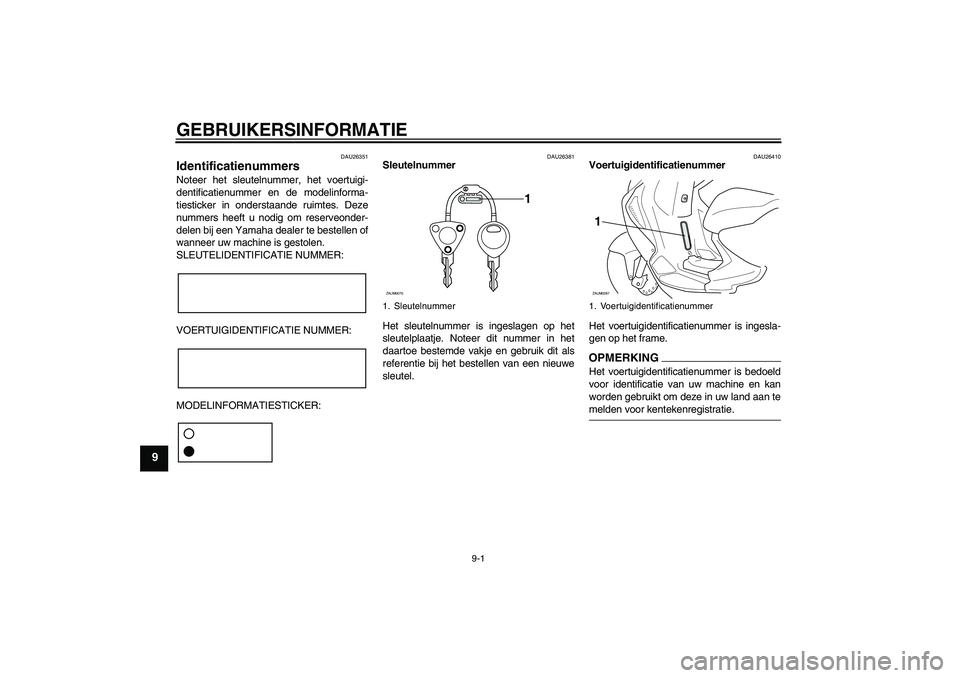

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKIN
G
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan temelden voor kentekenregistratie.
1. Sleutelnummer
1
ZAUM0070
1. Voertuigidentificatienummer1ZAUM0287
U3C6D1D0.book Page 1 Thursday, August 7, 2008 9:22 AM

GEBRUIKERSINFORMATIE
9-2
9

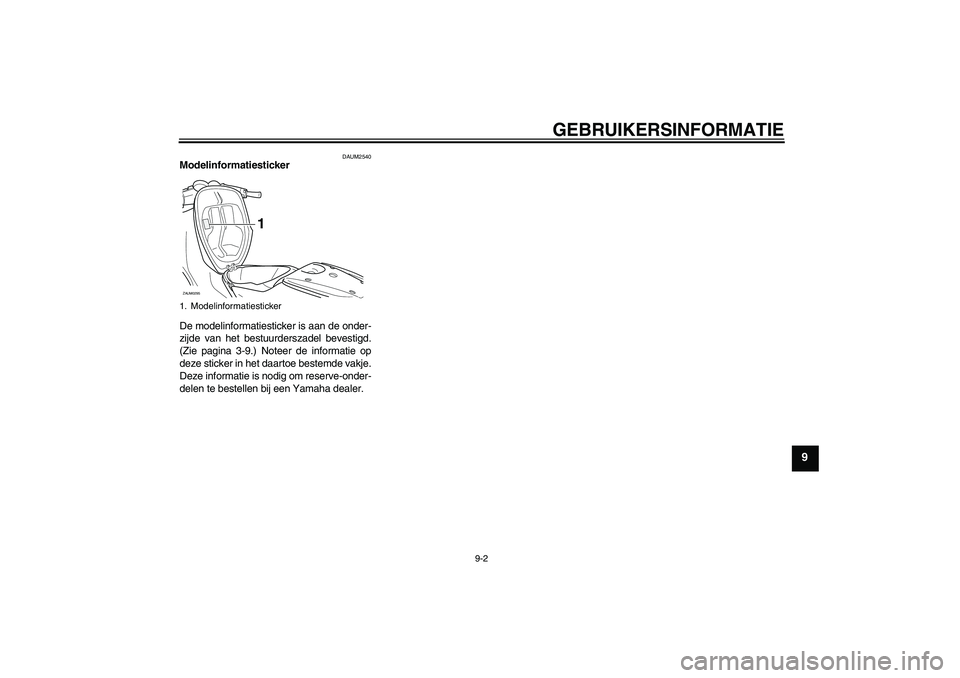

DAUM2540
Modelinformatiesticker
De modelinformatiesticker is aan de onder-
zijde van het bestuurderszadel bevestigd.
(Zie pagina 3-9.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. Modelinformatiesticker
1
ZAUM0295
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM

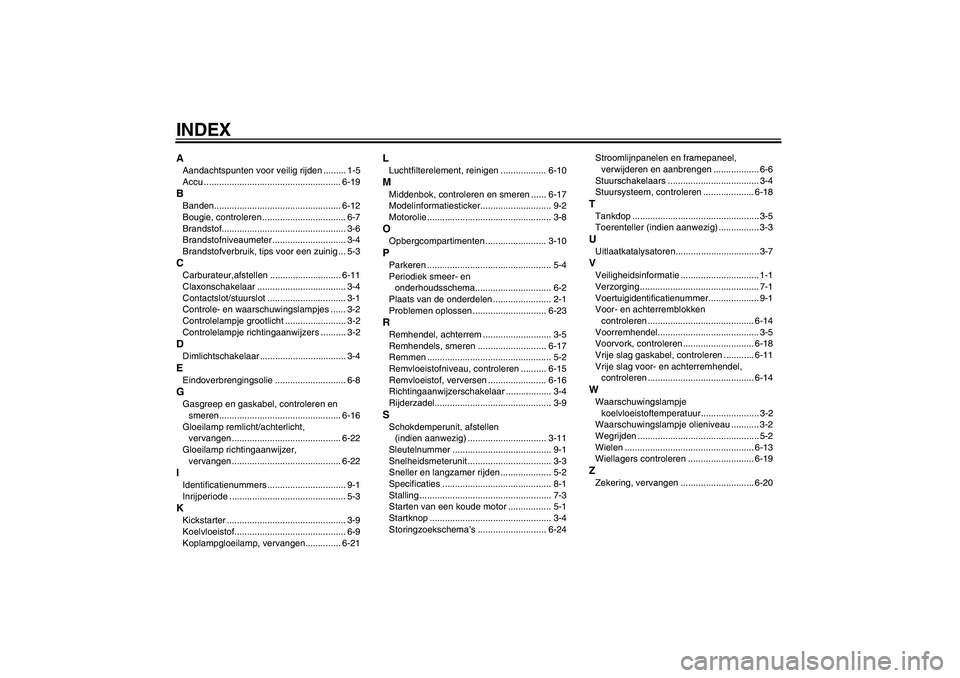

INDEXAAandachtspunten voor veilig rijden ......... 1-5
Accu ...................................................... 6-19BBanden.................................................. 6-12
Bougie, controleren ................................. 6-7
Brandstof................................................. 3-6
Brandstofniveaumeter ............................. 3-4
Brandstofverbruik, tips voor een zuinig ... 5-3CCarburateur,afstellen ............................ 6-11
Claxonschakelaar ................................... 3-4
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampje richtingaanwijzers .......... 3-2DDimlichtschakelaar .................................. 3-4EEindoverbrengingsolie ............................ 6-8GGasgreep en gaskabel, controleren en
smeren................................................ 6-16
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-22
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-22IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKickstarter ............................................... 3-9
Koelvloeistof............................................ 6-9
Koplampgloeilamp, vervangen.............. 6-21
LLuchtfilterelement, reinigen .................. 6-10MMiddenbok, controleren en smeren ...... 6-17
Modelinformatiesticker............................ 9-2
Motorolie ................................................. 3-8OOpbergcompartimenten ........................ 3-10PParkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-23RRemhendel, achterrem ........................... 3-5
Remhendels, smeren ........................... 6-17
Remmen ................................................. 5-2
Remvloeistofniveau, controleren .......... 6-15
Remvloeistof, verversen ....................... 6-16
Richtingaanwijzerschakelaar .................. 3-4
Rijderzadel.............................................. 3-9SSchokdemperunit, afstellen
(indien aanwezig) ............................... 3-11
Sleutelnummer ....................................... 9-1
Snelheidsmeterunit ................................. 3-3
Sneller en langzamer rijden .................... 5-2
Specificaties ........................................... 8-1
Stalling .................................................... 7-3
Starten van een koude motor ................. 5-1
Startknop ................................................ 3-4
Storingzoekschema’s ........................... 6-24Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-4
Stuursysteem, controleren .................... 6-18
TTankdop .................................................. 3-5
Toerenteller (indien aanwezig) ................ 3-3UUitlaatkatalysatoren................................. 3-7VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-14
Voorremhendel........................................ 3-5
Voorvork, controleren ............................ 6-18
Vrije slag gaskabel, controleren ............ 6-11
Vrije slag voor- en achterremhendel,
controleren .......................................... 6-14WWaarschuwingslampje
koelvloeistoftemperatuur....................... 3-2
Waarschuwingslampje olieniveau ........... 3-2
Wegrijden ................................................ 5-2
Wielen ................................................... 6-13
Wiellagers controleren .......................... 6-19ZZekering, vervangen ............................. 6-20
