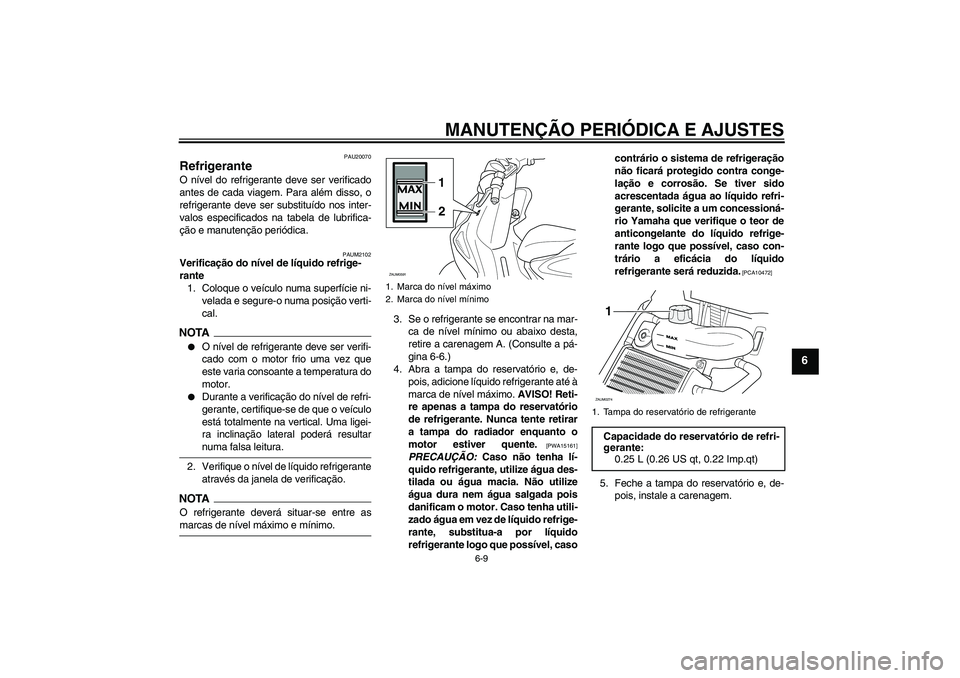

YAMAHA AEROX50 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUM2102
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire a carenagem A. (Consulte a pá-
gina 6-6.)
4. Abra a tampa do reservatório e, de-
pois, adicione líquido refrigerante até à
marca de nível máximo. AVISO! Reti-
re apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquido
refrigerante logo que possível, casocontrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Feche a tampa do reservatório e, de-
pois, instale a carenagem.
1. Marca do nível máximo
2. Marca do nível mínimo
1
2
ZAUM0591
1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante:
0.25 L (0.26 US qt, 0.22 Imp.qt)1ZAUM0274
U3C6P1P0.book Page 9 Thursday, August 7, 2008 9:17 AM

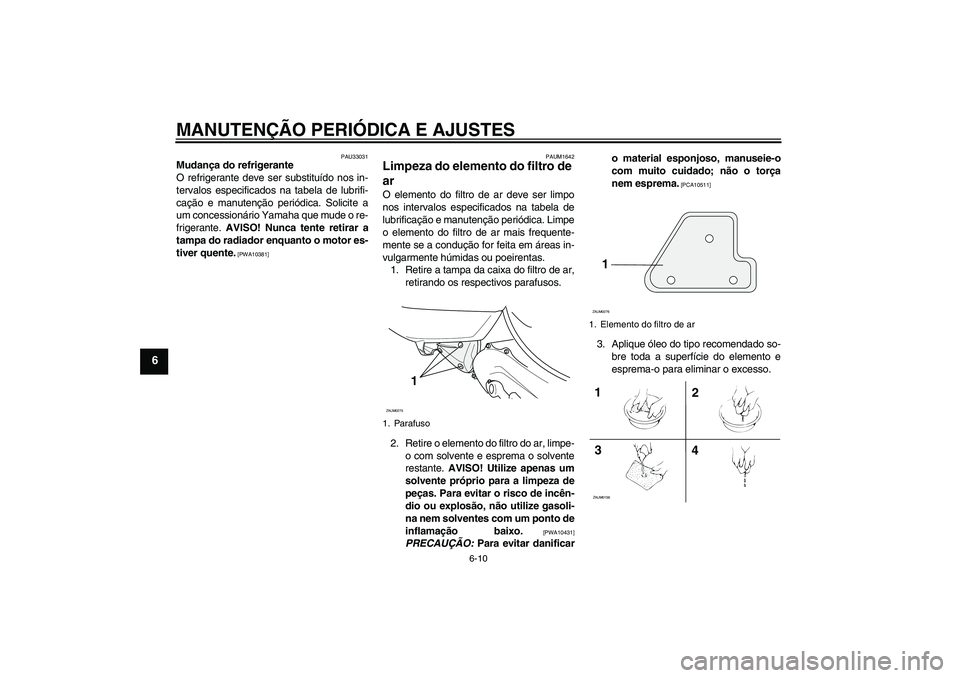

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381]PAUM1642
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
2. Retire o elemento do filtro do ar, limpe-
o com solvente e esprema o solvente
restante. AVISO! Utilize apenas um
solvente próprio para a limpeza de
peças. Para evitar o risco de incên-
dio ou explosão, não utilize gasoli-
na nem solventes com um ponto de
inflamação baixo.
[PWA10431]
PRECAUÇÃO: Para evitar danificaro material esponjoso, manuseie-o
com muito cuidado; não o torça
nem esprema.
[PCA10511]
3. Aplique óleo do tipo recomendado so-
bre toda a superfície do elemento e
esprema-o para eliminar o excesso.
1. Parafuso
1
ZAUM0275
1. Elemento do filtro de ar
1ZAUM02761
4 32ZAUM0156
U3C6P1P0.book Page 10 Thursday, August 7, 2008 9:17 AM

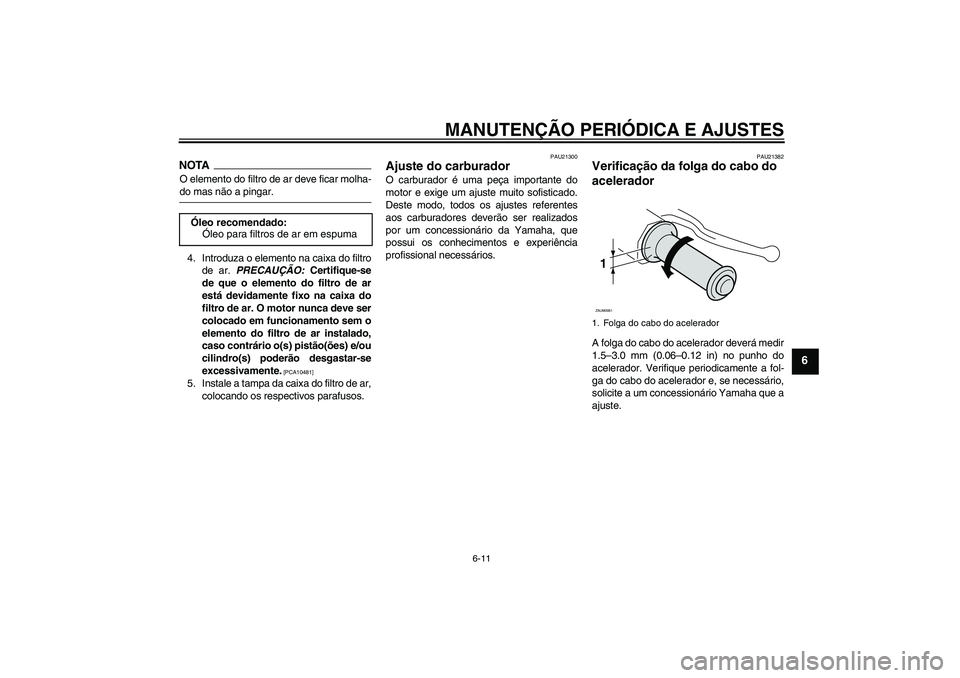

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTAO elemento do filtro de ar deve ficar molha-do mas não a pingar.
4. Introduza o elemento na caixa do filtro
de ar. PRECAUÇÃO: Certifique-se
de que o elemento do filtro de ar
está devidamente fixo na caixa do
filtro de ar. O motor nunca deve ser
colocado em funcionamento sem o
elemento do filtro de ar instalado,
caso contrário o(s) pistão(ões) e/ou
cilindro(s) poderão desgastar-se
excessivamente.
[PCA10481]
5. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
PAU21300
Ajuste do carburador O carburador é uma peça importante do
motor e exige um ajuste muito sofisticado.
Deste modo, todos os ajustes referentes
aos carburadores deverão ser realizados
por um concessionário da Yamaha, que
possui os conhecimentos e experiência
profissional necessários.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
1.5–3.0 mm (0.06–0.12 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste. Óleo recomendado:
Óleo para filtros de ar em espuma1. Folga do cabo do acelerador1ZAUM0051
U3C6P1P0.book Page 11 Thursday, August 7, 2008 9:17 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU21872
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
ZAUM0053
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
150 kPa (1.50 kgf/cm², 22 psi)
Trás:
150 kPa (1.50 kgf/cm², 22 psi)
90–180 kg (198–397 lb):
Frente:
160 kPa (1.60 kgf/cm², 23 psi)
Trás:
170 kPa (1.70 kgf/cm², 25 psi)
Carga máxima*:
180 kg (397 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Profundidade do piso do pneu
2. Flanco do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1
2
ZAUM0054
U3C6P1P0.book Page 12 Thursday, August 7, 2008 9:17 AM

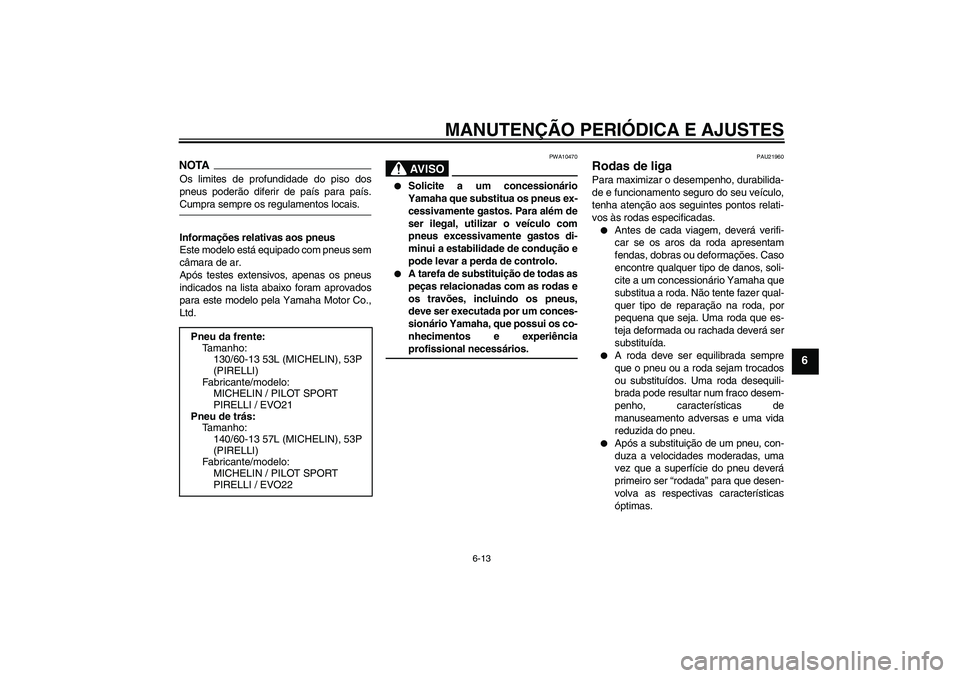

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas. Pneu da frente:
Tamanho:
130/60-13 53L (MICHELIN), 53P
(PIRELLI)
Fabricante/modelo:
MICHELIN / PILOT SPORT
PIRELLI / EVO21
Pneu de trás:
Tamanho:
140/60-13 57L (MICHELIN), 53P
(PIRELLI)
Fabricante/modelo:
MICHELIN / PILOT SPORT
PIRELLI / EVO22
U3C6P1P0.book Page 13 Thursday, August 7, 2008 9:17 AM

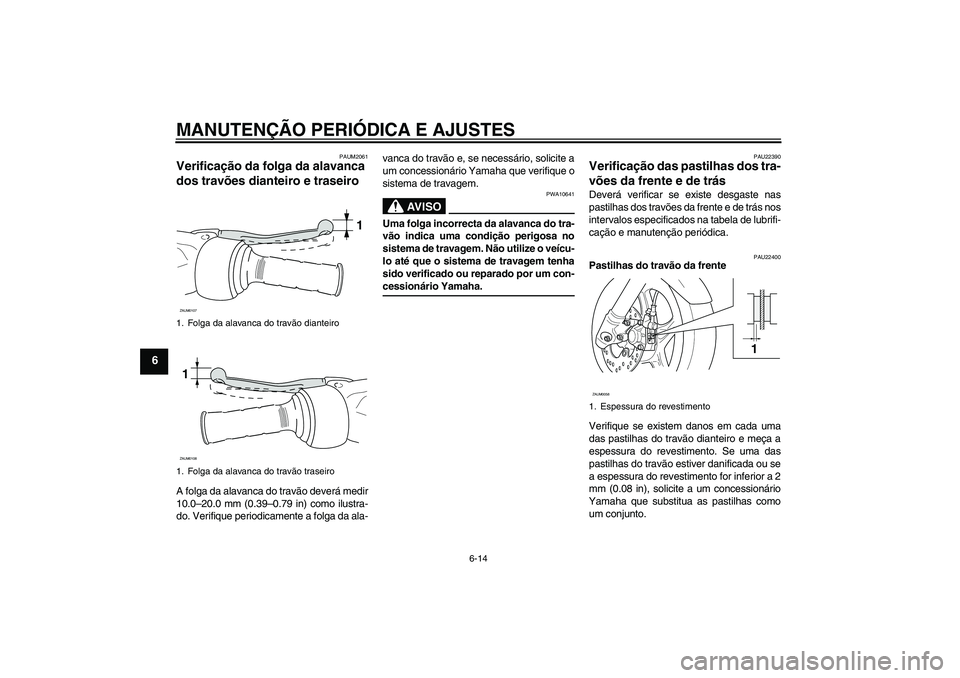

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
PAUM2061
Verificação da folga da alavanca
dos travões dianteiro e traseiro A folga da alavanca do travão deverá medir
10.0–20.0 mm (0.39–0.79 in) como ilustra-
do. Verifique periodicamente a folga da ala-vanca do travão e, se necessário, solicite a
um concessionário Yamaha que verifique o
sistema de travagem.
AV I S O
PWA10641
Uma folga incorrecta da alavanca do tra-
vão indica uma condição perigosa no
sistema de travagem. Não utilize o veícu-
lo até que o sistema de travagem tenha
sido verificado ou reparado por um con-cessionário Yamaha.
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22400
Pastilhas do travão da frente
Verifique se existem danos em cada uma
das pastilhas do travão dianteiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a 2
mm (0.08 in), solicite a um concessionário
Yamaha que substitua as pastilhas como
um conjunto.
1. Folga da alavanca do travão dianteiro
1. Folga da alavanca do travão traseiro
1
ZAUM01071ZAUM0108
1. Espessura do revestimento
1
ZAUM0058
U3C6P1P0.book Page 14 Thursday, August 7, 2008 9:17 AM

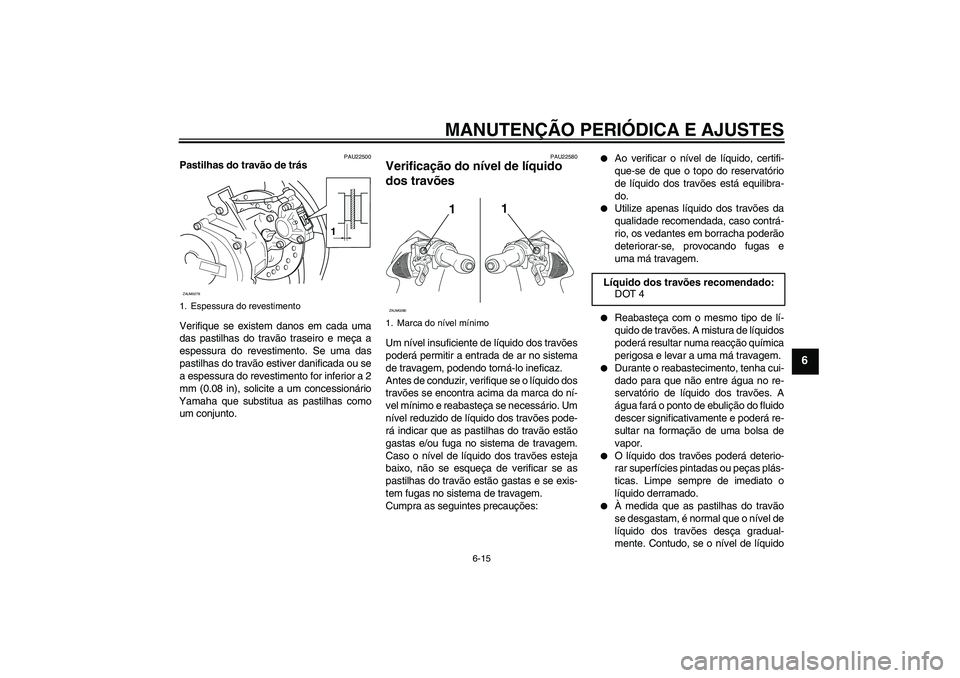

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a 2
mm (0.08 in), solicite a um concessionário
Yamaha que substitua as pastilhas como
um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:


Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
1. Espessura do revestimento
1
ZAUM0278
1. Marca do nível mínimo
11
ZAUM0280
Líquido dos travões recomendado:
DOT 4
U3C6P1P0.book Page 15 Thursday, August 7, 2008 9:17 AM

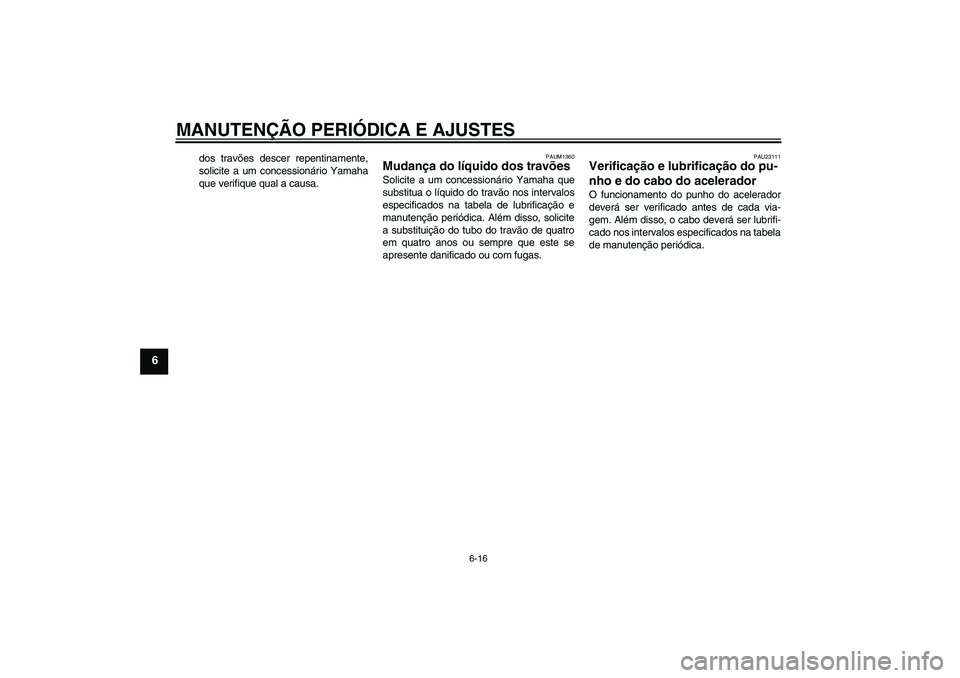

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAUM1360
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido do travão nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Além disso, solicite
a substituição do tubo do travão de quatro
em quatro anos ou sempre que este se
apresente danificado ou com fugas.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
U3C6P1P0.book Page 16 Thursday, August 7, 2008 9:17 AM

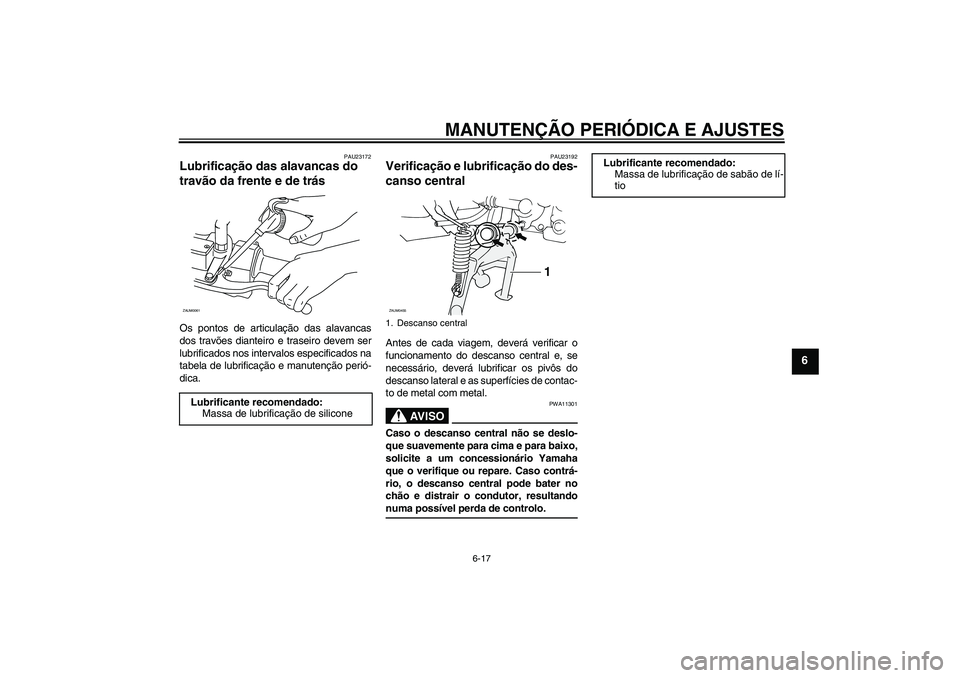

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
PAU23172
Lubrificação das alavancas do
travão da frente e de trás Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23192
Verificação e lubrificação do des-
canso central Antes de cada viagem, deverá verificar o
funcionamento do descanso central e, se
necessário, deverá lubrificar os pivôs do
descanso lateral e as superfícies de contac-
to de metal com metal.
AV I S O
PWA11301
Caso o descanso central não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso central pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo. Lubrificante recomendado:
Massa de lubrificação de silicone
ZAUM0061
1. Descanso central
1
ZAUM0455
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U3C6P1P0.book Page 17 Thursday, August 7, 2008 9:17 AM

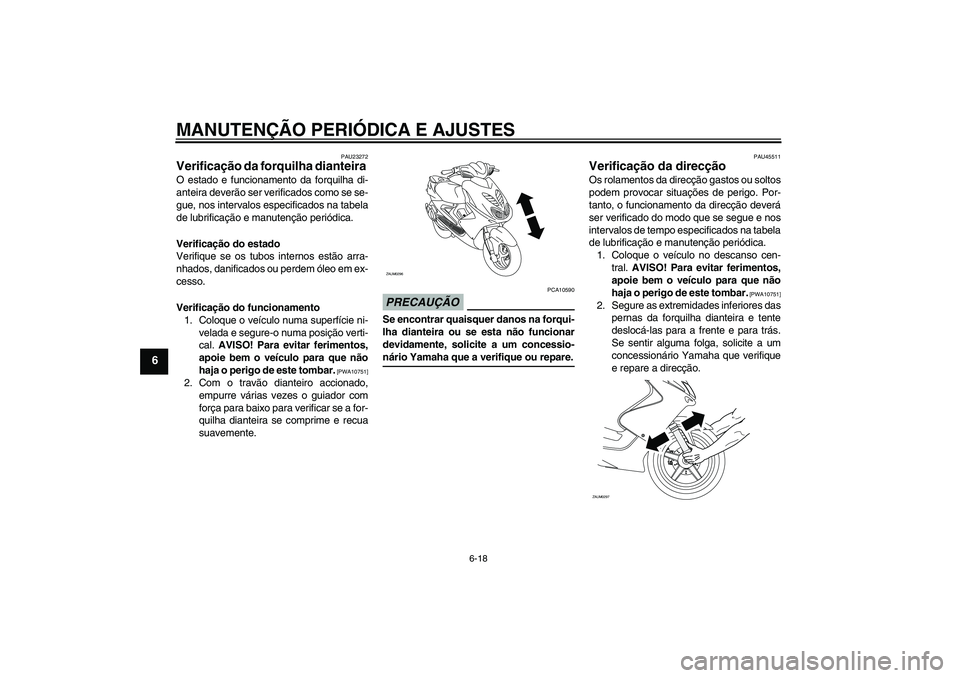

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU23272
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
ZAUM0296
ZAUM0297
U3C6P1P0.book Page 18 Thursday, August 7, 2008 9:17 AM
