YAMAHA AEROX50 2009 Manual de utilização (in Portuguese)

CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-4
7
eléctrodos da vela de ignição à
terra enquanto liga o motor.[PWA10951]
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respectiva tampa.
5. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
6. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante a scooter de modo a que am-
bas as rodas fiquem fora do chão.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem num determi-
nado ponto.
7. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
8. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-19.
NOTAAntes de guardar a scooter, deverá fazer to-das as reparações necessárias.
U3C6P1P0.book Page 4 Thursday, August 7, 2008 9:17 AM

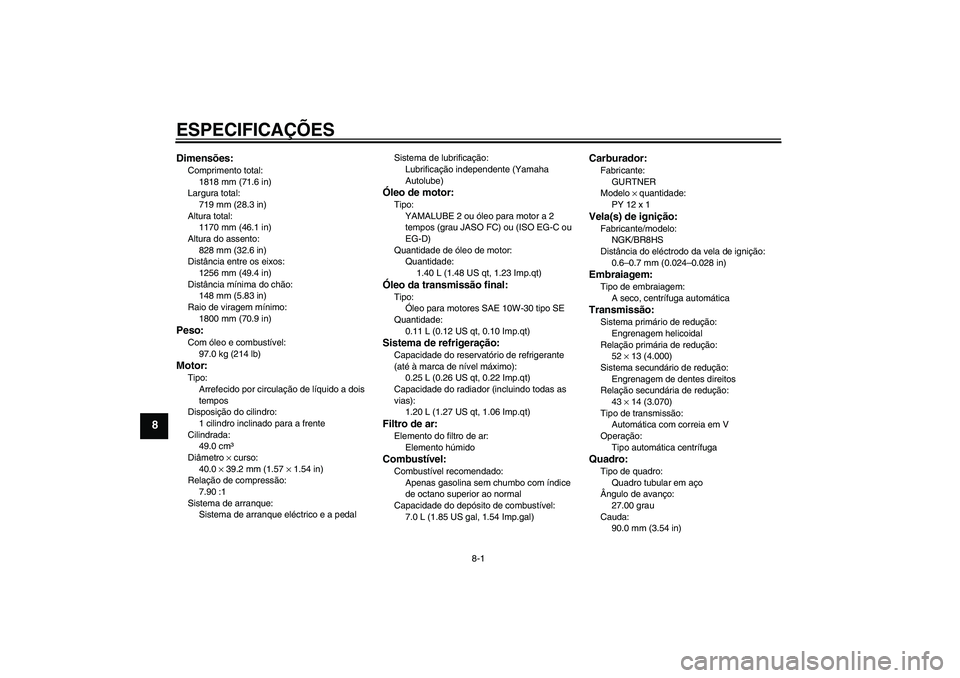

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
1818 mm (71.6 in)
Largura total:
719 mm (28.3 in)
Altura total:
1170 mm (46.1 in)
Altura do assento:
828 mm (32.6 in)
Distância entre os eixos:
1256 mm (49.4 in)
Distância mínima do chão:
148 mm (5.83 in)
Raio de viragem mínimo:
1800 mm (70.9 in)Peso:Com óleo e combustível:
97.0 kg (214 lb)Motor:Tipo:
Arrefecido por circulação de líquido a dois
tempos
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
49.0 cm³
Diâmetro × curso:
40.0 × 39.2 mm (1.57 × 1.54 in)
Relação de compressão:
7.90 :1
Sistema de arranque:
Sistema de arranque eléctrico e a pedalSistema de lubrificação:
Lubrificação independente (Yamaha
Autolube)
Óleo de motor:Tipo:
YAMALUBE 2 ou óleo para motor a 2
tempos (grau JASO FC) ou (ISO EG-C ou
EG-D)
Quantidade de óleo de motor:
Quantidade:
1.40 L (1.48 US qt, 1.23 Imp.qt)Óleo da transmissão final:Tipo:
Óleo para motores SAE 10W-30 tipo SE
Quantidade:
0.11 L (0.12 US qt, 0.10 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1.20 L (1.27 US qt, 1.06 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento húmidoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Carburador:Fabricante:
GURTNER
Modelo × quantidade:
PY 12 x 1Vela(s) de ignição:Fabricante/modelo:
NGK/BR8HS
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
A seco, centrífuga automáticaTransmissão:Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
52 × 13 (4.000)
Sistema secundário de redução:
Engrenagem de dentes direitos
Relação secundária de redução:
43 × 14 (3.070)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífugaQuadro:Tipo de quadro:
Quadro tubular em aço
Ângulo de avanço:
27.00 grau
Cauda:
90.0 mm (3.54 in)
U3C6P1P0.book Page 1 Thursday, August 7, 2008 9:17 AM

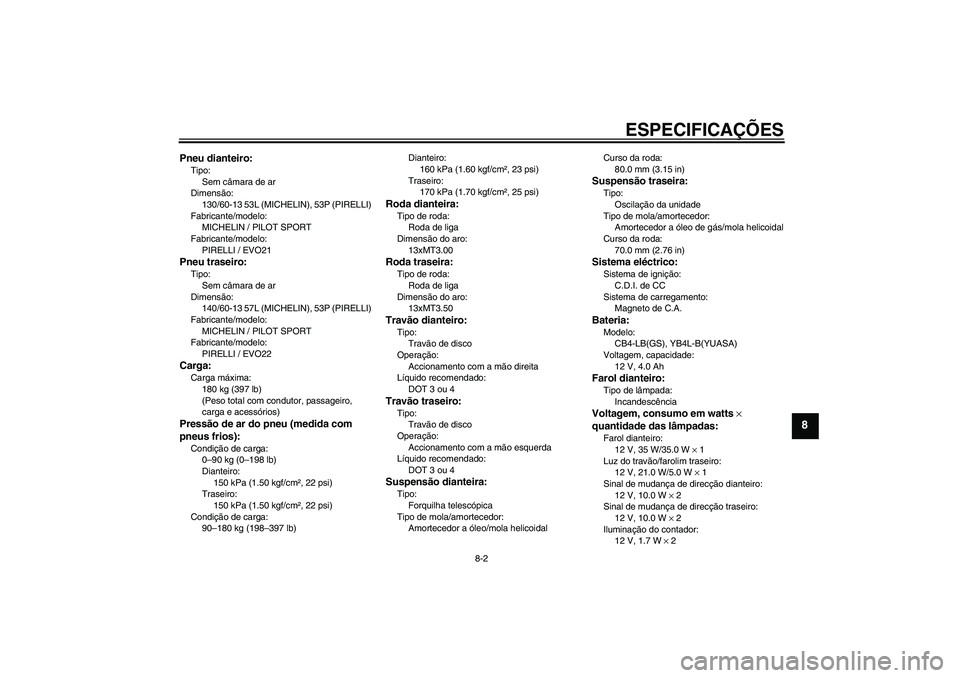

ESPECIFICAÇÕES
8-2
8
Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
130/60-13 53L (MICHELIN), 53P (PIRELLI)
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO21Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO22Carga:Carga máxima:
180 kg (397 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
150 kPa (1.50 kgf/cm², 22 psi)
Traseiro:
150 kPa (1.50 kgf/cm², 22 psi)
Condição de carga:
90–180 kg (198–397 lb)Dianteiro:
160 kPa (1.60 kgf/cm², 23 psi)
Traseiro:
170 kPa (1.70 kgf/cm², 25 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
13xMT3.00Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
13xMT3.50Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 3 ou 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 3 ou 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidalCurso da roda:
80.0 mm (3.15 in)
Suspensão traseira:Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
70.0 mm (2.76 in)Sistema eléctrico:Sistema de ignição:
C.D.I. de CC
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
CB4-LB(GS), YB4L-B(YUASA)
Voltagem, capacidade:
12 V, 4.0 AhFarol dianteiro:Tipo de lâmpada:
IncandescênciaVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 35 W/35.0 W × 1
Luz do travão/farolim traseiro:
12 V, 21.0 W/5.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Iluminação do contador:
12 V, 1.7 W × 2
U3C6P1P0.book Page 2 Thursday, August 7, 2008 9:17 AM

ESPECIFICAÇÕES
8-3
8
Indicador luminoso de máximos:
12 V, 1.7 W × 1
Luz de advertência do nível de óleo:
12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W × 1
Luz de advertência da temperatura do
refrigerante:
12 V, 1.7 W × 1Fusíveis:Fusível principal:
7.5 A
U3C6P1P0.book Page 3 Thursday, August 7, 2008 9:17 AM

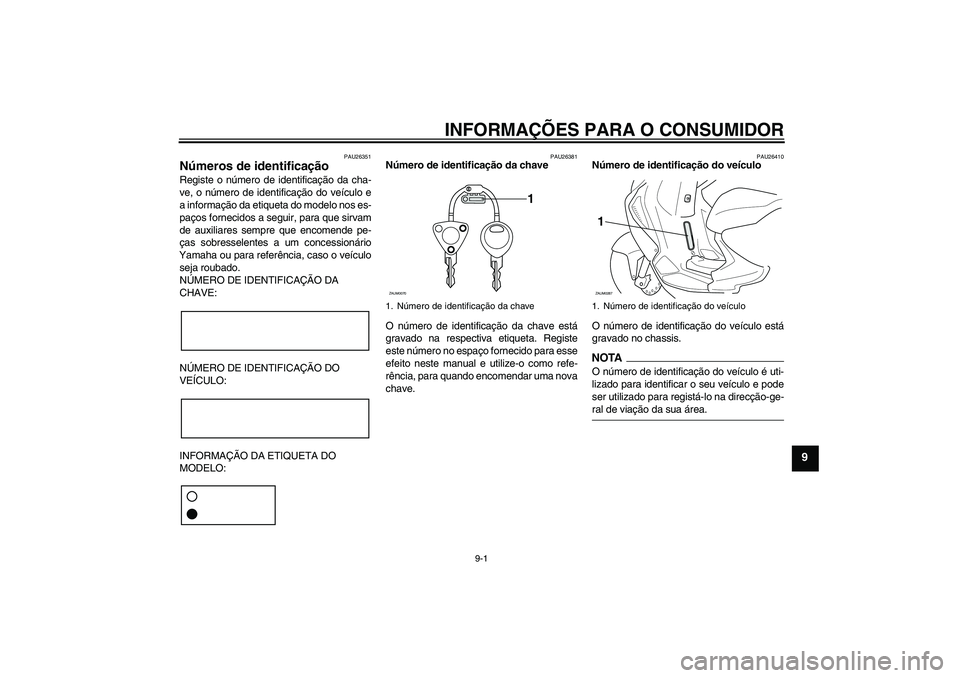

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-ge-ral de viação da sua área.
1. Número de identificação da chave
1
ZAUM0070
1. Número de identificação do veículo1ZAUM0287
U3C6P1P0.book Page 1 Thursday, August 7, 2008 9:17 AM

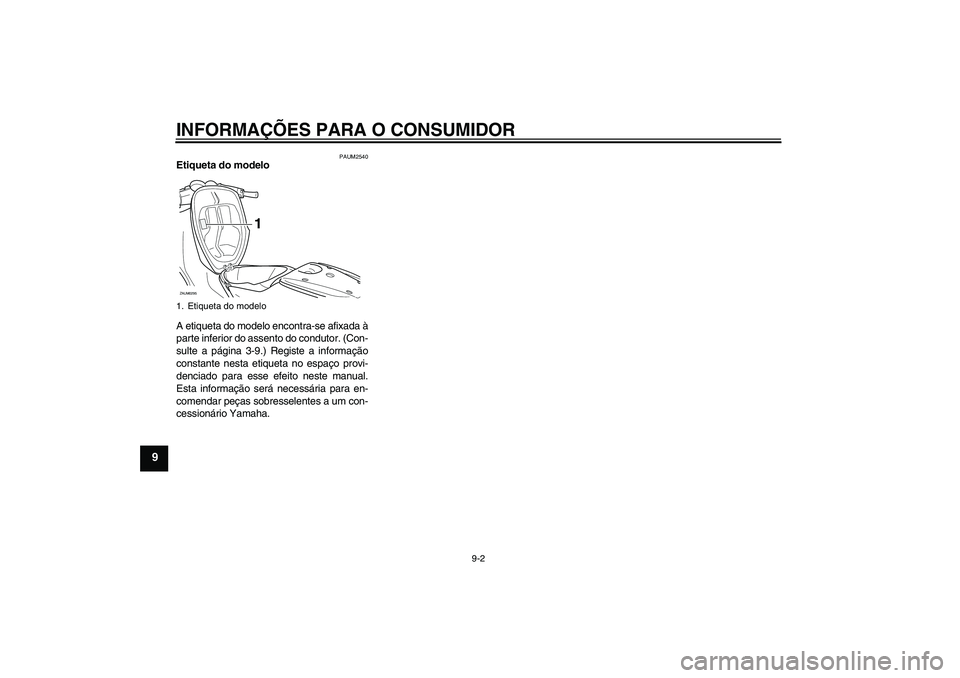

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAUM2540
Etiqueta do modelo
A etiqueta do modelo encontra-se afixada à
parte inferior do assento do condutor. (Con-
sulte a página 3-9.) Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para en-
comendar peças sobresselentes a um con-
cessionário Yamaha.1. Etiqueta do modelo
1
ZAUM0295
U3C6P1P0.book Page 2 Thursday, August 7, 2008 9:17 AM

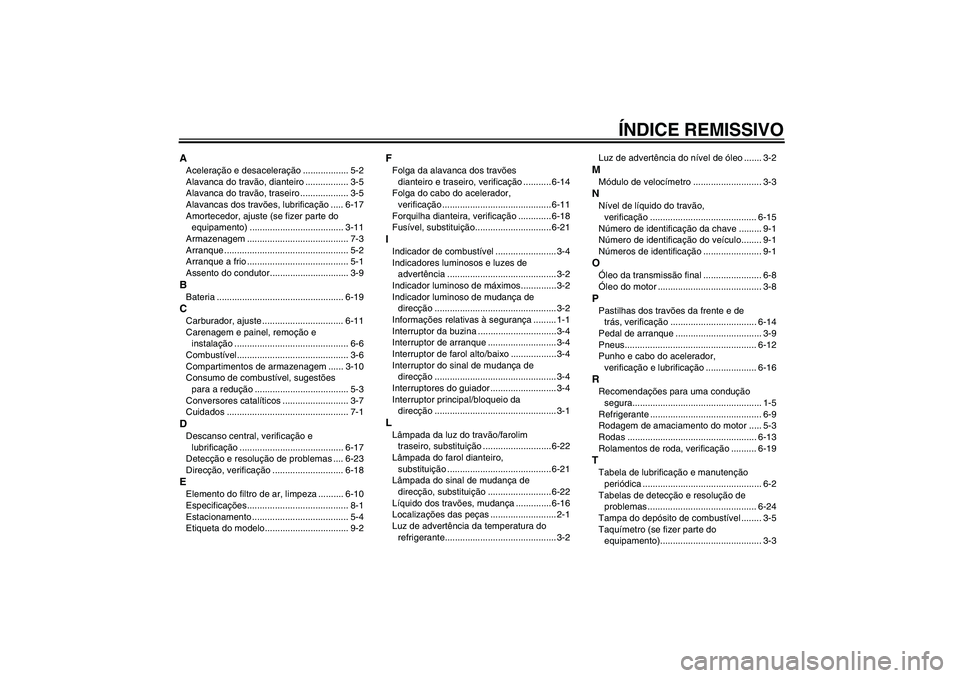

ÍNDICE REMISSIVO
AAceleração e desaceleração .................. 5-2
Alavanca do travão, dianteiro ................. 3-5
Alavanca do travão, traseiro ................... 3-5
Alavancas dos travões, lubrificação ..... 6-17
Amortecedor, ajuste (se fizer parte do
equipamento) ..................................... 3-11
Armazenagem ........................................ 7-3
Arranque ................................................. 5-2
Arranque a frio ........................................ 5-1
Assento do condutor............................... 3-9BBateria .................................................. 6-19CCarburador, ajuste ................................ 6-11
Carenagem e painel, remoção e
instalação ............................................. 6-6
Combustível............................................ 3-6
Compartimentos de armazenagem ...... 3-10
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos .......................... 3-7
Cuidados ................................................ 7-1DDescanso central, verificação e
lubrificação ......................................... 6-17
Detecção e resolução de problemas .... 6-23
Direcção, verificação ............................ 6-18EElemento do filtro de ar, limpeza .......... 6-10
Especificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2
FFolga da alavanca dos travões
dianteiro e traseiro, verificação ........... 6-14
Folga do cabo do acelerador,
verificação ........................................... 6-11
Forquilha dianteira, verificação ............. 6-18
Fusível, substituição.............................. 6-21IIndicador de combustível ........................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos..............3-2
Indicador luminoso de mudança de
direcção ................................................ 3-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-4
Interruptor de arranque ........................... 3-4
Interruptor de farol alto/baixo ..................3-4
Interruptor do sinal de mudança de
direcção ................................................ 3-4
Interruptores do guiador .......................... 3-4
Interruptor principal/bloqueio da
direcção ................................................ 3-1LLâmpada da luz do travão/farolim
traseiro, substituição ...........................6-22
Lâmpada do farol dianteiro,
substituição ......................................... 6-21
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-22
Líquido dos travões, mudança .............. 6-16
Localizações das peças .......................... 2-1
Luz de advertência da temperatura do
refrigerante............................................ 3-2Luz de advertência do nível de óleo ....... 3-2
MMódulo de velocímetro ........................... 3-3NNível de líquido do travão,
verificação .......................................... 6-15
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo da transmissão final ....................... 6-8
Óleo do motor ......................................... 3-8PPastilhas dos travões da frente e de
trás, verificação .................................. 6-14
Pedal de arranque .................................. 3-9
Pneus.................................................... 6-12
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-16RRecomendações para uma condução
segura................................................... 1-5
Refrigerante ............................................ 6-9
Rodagem de amaciamento do motor ..... 5-3
Rodas ................................................... 6-13
Rolamentos de roda, verificação .......... 6-19TTabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução de
problemas ........................................... 6-24
Tampa do depósito de combustível ........ 3-5
Taquímetro (se fizer parte do
equipamento)........................................ 3-3
U3C6P1P0.book Page 1 Thursday, August 7, 2008 9:17 AM

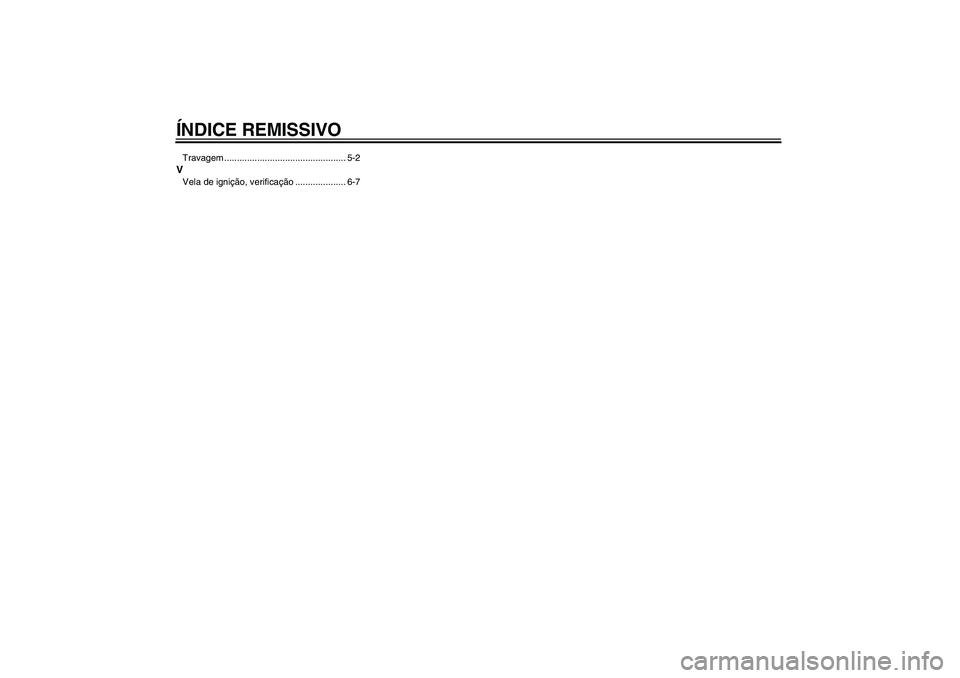

ÍNDICE REMISSIVOTravagem ................................................ 5-2VVela de ignição, verificação .................... 6-7
U3C6P1P0.book Page 2 Thursday, August 7, 2008 9:17 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.08
PANTONE285CVC
