YAMAHA AEROX50 2014 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
HINWEISNach dem Stellen der Uhr muss der Knopf
“RESET/SELECT” mindestens drei Sekun-
den lang gedrückt werden, bevor der Zünd-
schlüssel auf “ ” gedreht wird, da sonst
die Uhreinstellung nicht gespeichert wird.Kilometerzähler-Betriebsarten

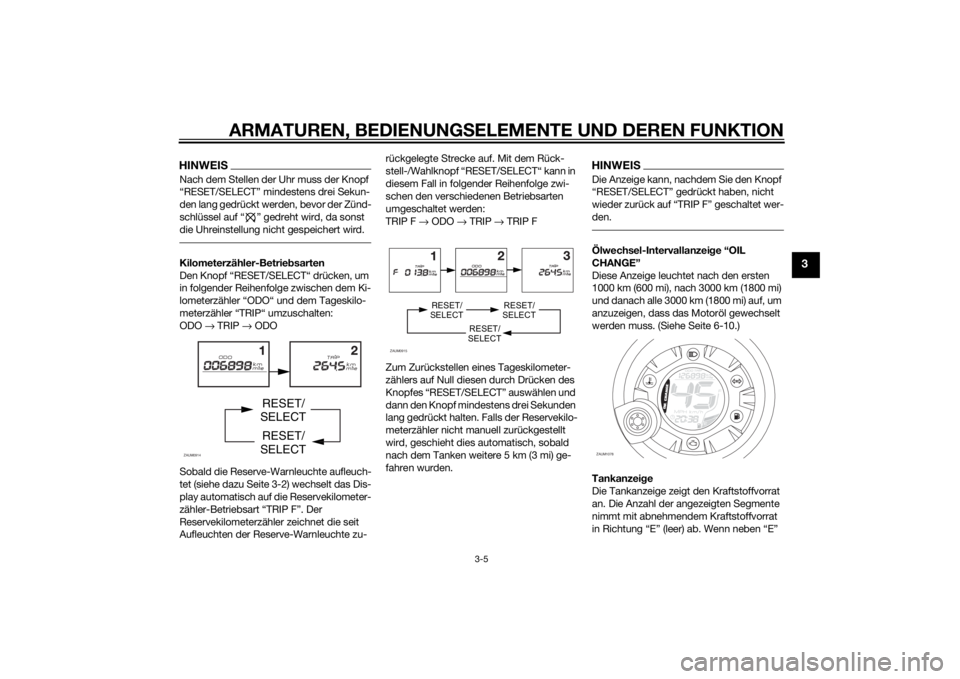

Den Knopf “RESET/SELECT“ drücken, um
in folgender Reihenfolge zwischen dem Ki-
lometerzähler “ODO“ und dem Tageskilo-
meterzähler “TRIP“ umzuschalten:
ODO → TRIP → ODO
Sobald die Reserve-Warnleuchte aufleuch-
tet (siehe dazu Seite 3-2) wechselt das Dis-
play automatisch auf die Reservekilometer-
zähler-Betriebsart “TRIP F”. Der
Reservekilometerzähler zeichnet die seit
Aufleuchten der Reserve-Warnleuchte zu-rückgelegte Strecke auf. Mit dem Rück-
stell-/Wahlknopf “RESET/SELECT“ kann in
diesem Fall in folgender Reihenfolge zwi-
schen den verschiedenen Betriebsarten
umgeschaltet werden:
TRIP F → ODO → TRIP → TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null diesen durch Drücken des
Knopfes “RESET/SELECT” auswählen und
dann den Knopf mindestens drei Sekunden
lang gedrückt halten. Falls der Reservekilo-
meterzähler nicht manuell zurückgestellt
wird, geschieht dies automatisch, sobald
nach dem Tanken weitere 5 km (3 mi) ge-
fahren wurden.
HINWEISDie Anzeige kann, nachdem Sie den Knopf


den.Ölwechsel-Intervallanzeige “OIL
CHANGE”
Diese Anzeige leuchtet nach den ersten
1000 km (600 mi), nach 3000 km (1800 mi)
und danach alle 3000 km (1800 mi) auf, um
anzuzeigen, dass das Motoröl gewechselt
werden muss. (Siehe Seite 6-10.)
Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Anzahl der angezeigten Segmente
nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn neben “E”
ZAUM0914
RESET/
SELECT
RESET/
SELECT
ZAUM0915
RESET/
SELECT
RESET/
SELECT
RESET/
SELECT
ZAUM1078
OIL
CHAN
GE
U1GBG0G0.book Page 5 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
nur noch zwei Segmente übrig sind, leuch-
tet die Reserve-Warnanzeige auf. Sobald
wie möglich auftanken.HINWEISDas angezeigte Segment mit dem Buch-

ist nicht Bestandteil der Anzeige für den
Kraftstoffstand im Tank.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Einrichtung für
die Prüfung des Kraftstoff-Stromkreises
ausgestattet.
Wenn ein Problem im Kraftstoff-Stromkreis
erkannt wird, blinken abwechselnd alle
LCD-Segmente der Kraftstoffanzeige und
der Reserve-Warnanzeige. In diesem Fall
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU1234E

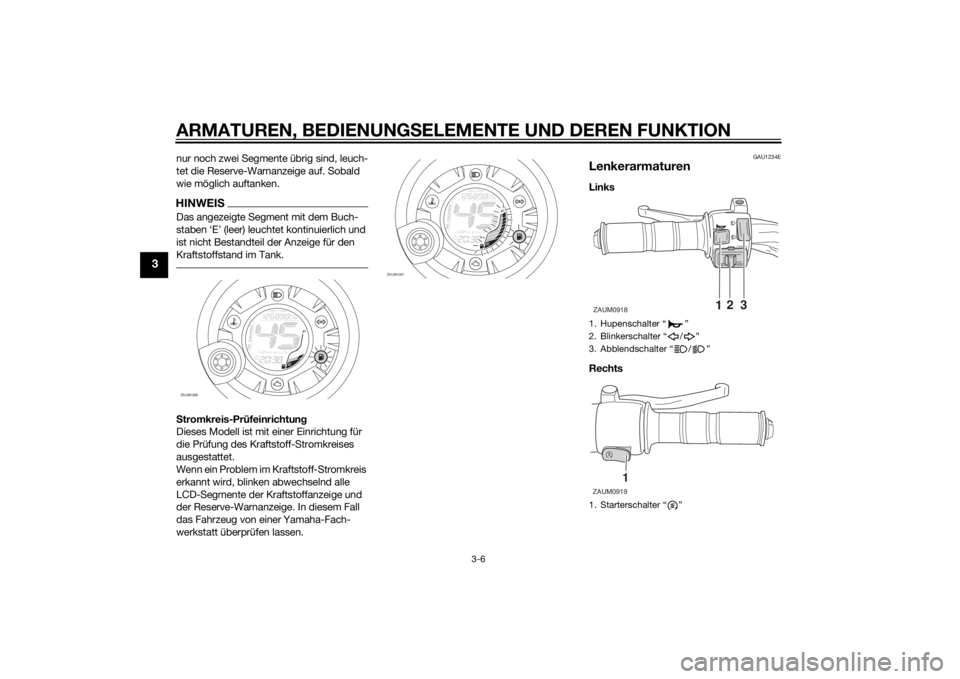

LenkerarmaturenLinks
Rechts
ZAUM1066
O
IL
CHAN
GE
ZAUM1067
O
IL
CHAN
GE
1. Hupenschalter “ ”
2. Blinkerschalter “ / ”
3. Abblendschalter “ / ”
1. Starterschalter “ ”ZAUM0918
12
3
1
ZAUM0919
U1GBG0G0.book Page 6 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU12401
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAUM1133
Starterschalter “ ”
Bei betätigter Vorder- oder Hinterradbrem-
se diesen Schalter drücken, um den Motor
anzulassen. Vor dem Starten die Anwei-
sungen zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.
GAU12902

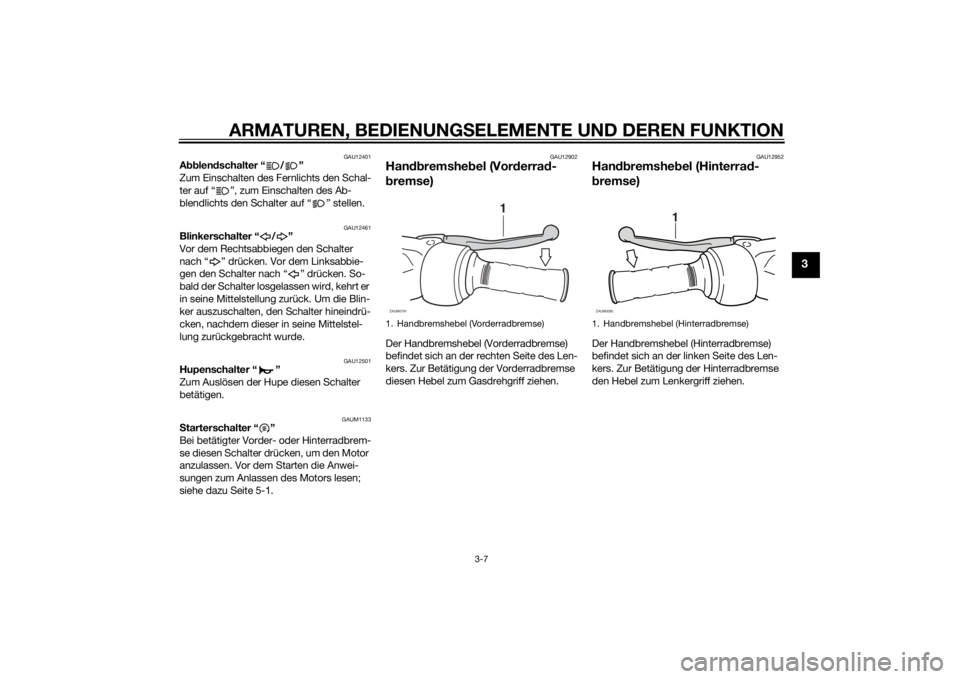

Handbremshebel (Vorderrad-
bremse)Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
GAU12952
Handbremshebel (Hinterrad-
bremse)Der Handbremshebel (Hinterradbremse)
befindet sich an der linken Seite des Len-
kers. Zur Betätigung der Hinterradbremse
den Hebel zum Lenkergriff ziehen.
1. Handbremshebel (Vorderradbremse)
1
ZAUM0791
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
U1GBG0G0.book Page 7 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAUM3261
TankverschlussTankverschluss öffnen
1. Den Beifahrersitz öffnen. (Siehe Seite
3-11.)
2. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss auf die Tanköff-
nung aufsetzen und im Uhrzeigersinn
zudrehen.
2. Den Beifahrersitz schließen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Kraftstofftank-VerschlussZAUM1068
1
U1GBG0G0.book Page 8 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU54601
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.

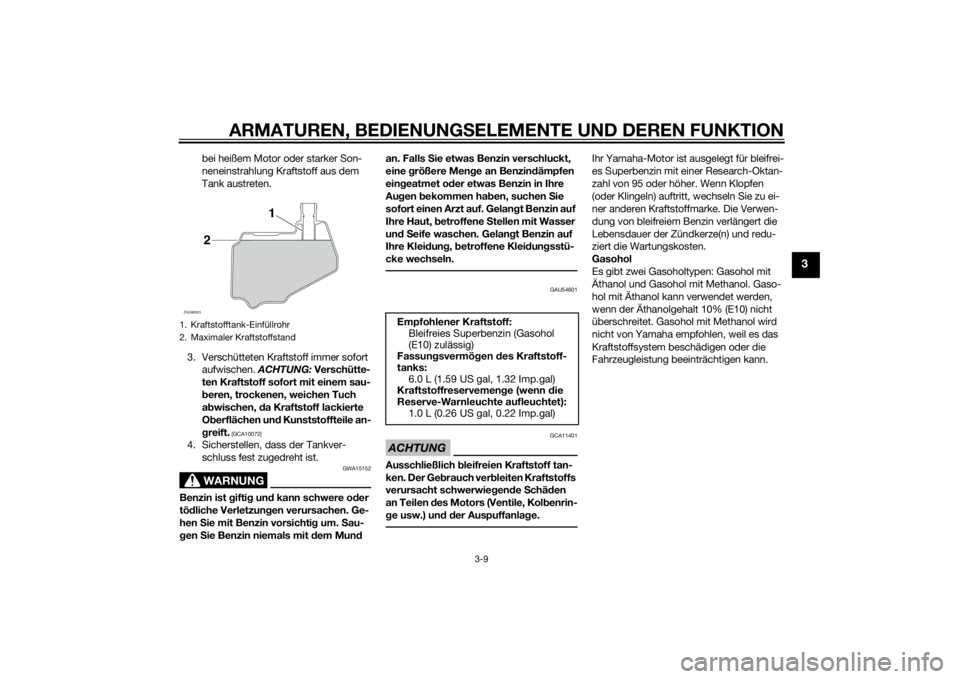

1. Kraftstofftank-Einfüllrohr
2. Maximaler KraftstoffstandZAUM0923
1
2
Empfohlener Kraftstoff: Bleifreies Superbenzin (Gasohol
(E10) zulässig)
Fassungsvermögen des Kraftstoff-
tanks: 6.0 L (1.59 US gal, 1.32 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet): 1.0 L (0.26 US gal, 0.22 Imp.gal)
U1GBG0G0.book Page 9 Monday, July 15, 2013 1:23 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAUM3140

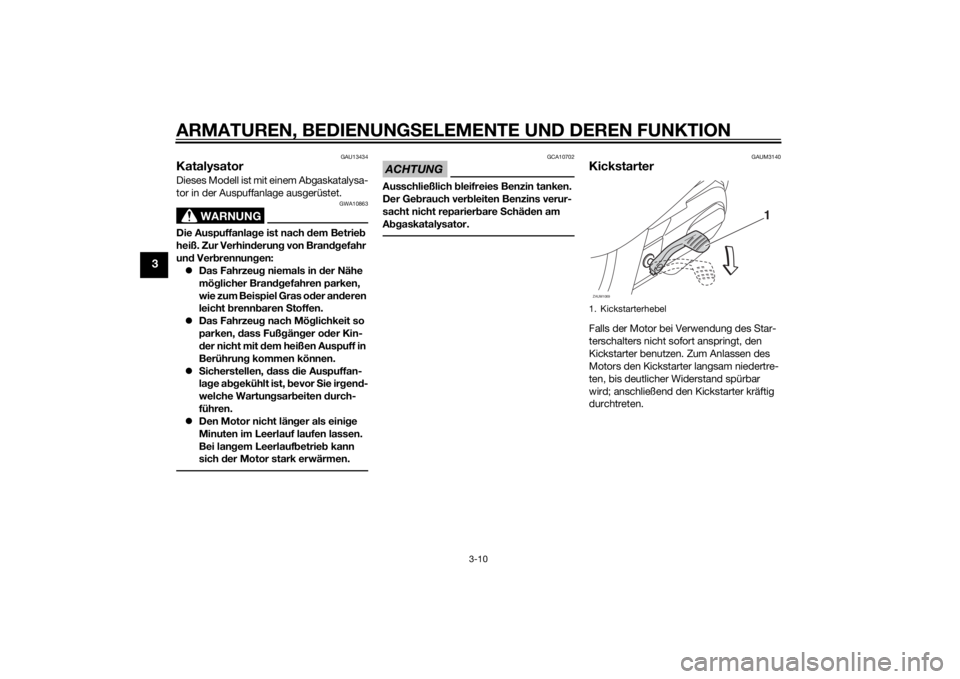

KickstarterFalls der Motor bei Verwendung des Star-
terschalters nicht sofort anspringt, den
Kickstarter benutzen. Zum Anlassen des
Motors den Kickstarter langsam niedertre-
ten, bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter kräftig
durchtreten.1. KickstarterhebelZAUM1069
1
U1GBG0G0.book Page 10 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAUM2831

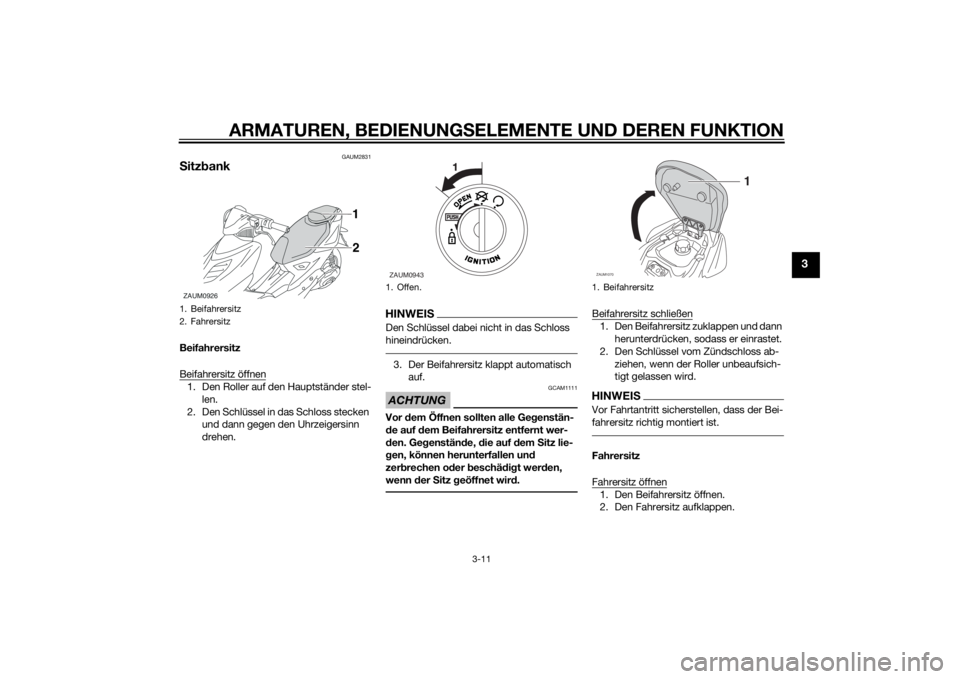

SitzbankBeifahrersitz
Beifahrersitz öffnen1. Den Roller auf den Hauptständer stel-
len.
2. Den Schlüssel in das Schloss stecken
und dann gegen den Uhrzeigersinn
drehen.
HINWEISDen Schlüssel dabei nicht in das Schloss
hineindrücken.3. Der Beifahrersitz klappt automatisch
auf.ACHTUNG
GCAM1111
Vor dem Öffnen sollten alle Gegenstän-
de auf dem Beifahrersitz entfernt wer-
den. Gegenstände, die auf dem Sitz lie-
gen, können herunterfallen und
zerbrechen oder beschädigt werden,
wenn der Sitz geöffnet wird.
Beifahrersitz schließen1. Den Beifahrersitz zuklappen und dann
herunterdrücken, sodass er einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEISVor Fahrtantritt sicherstellen, dass der Bei-
fahrersitz richtig montiert ist.Fahrersitz

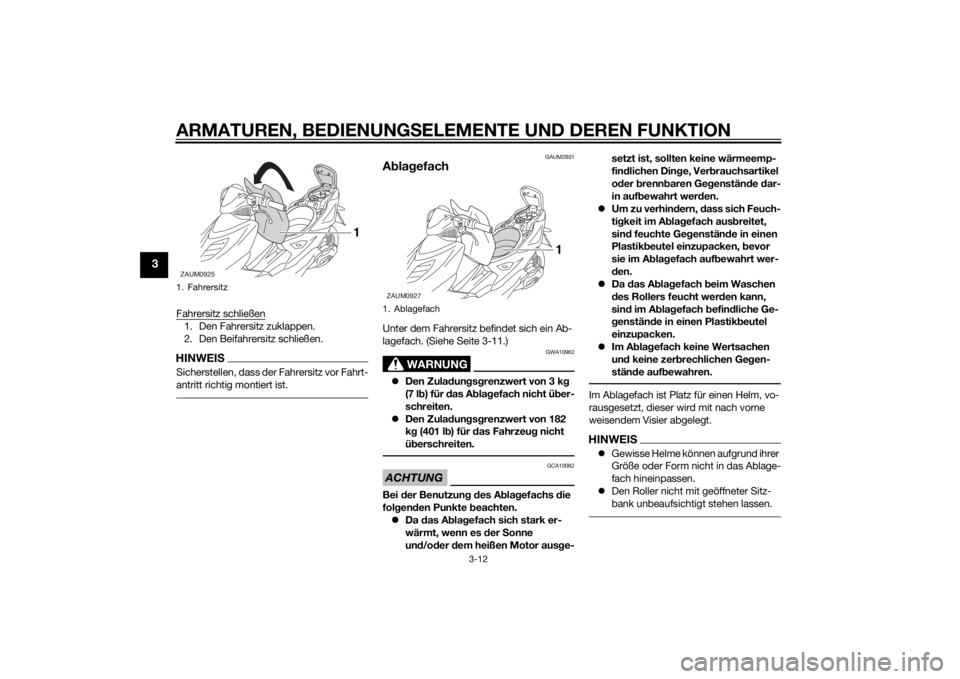

Fahrersitz öffnen1. Den Beifahrersitz öffnen.
2. Den Fahrersitz aufklappen.
1. Beifahrersitz
2. FahrersitzZAUM0926
2 1
1. Offen.ZAUM0943
1. BeifahrersitzZAUM1070
1
U1GBG0G0.book Page 11 Wednesday, June 26, 2013 5:05 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Fahrersitz schließen1. Den Fahrersitz zuklappen.
2. Den Beifahrersitz schließen.HINWEISSicherstellen, dass der Fahrersitz vor Fahrt-
antritt richtig montiert ist.
GAUM2801
AblagefachUnter dem Fahrersitz befindet sich ein Ab-
lagefach. (Siehe Seite 3-11.)
WARNUNG
GWA10962
Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.
Den Zuladungsgrenzwert von 182
kg (401 lb) für das Fahrzeug nicht
überschreiten.ACHTUNG
GCA10082
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da das Ablagefach sich stark er-
wärmt, wenn es der Sonne
und/oder dem heißen Motor ausge-setzt ist, sollten keine wärmeemp-
findlichen Dinge, Verbrauchsartikel
oder brennbaren Gegenstände dar-
in aufbewahrt werden.
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufb
ewahrt wer-
den.
Da das Ablagefach beim Waschen
des Rollers feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.
Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
Im Ablagefach ist Platz für einen Helm, vo-
rausgesetzt, dieser wird mit nach vorne
weisendem Visier abgelegt.HINWEISGewisse Helme können aufgrund ihrer
Größe oder Form nicht in das Ablage-
fach hineinpassen.
Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehen lassen.
1. FahrersitzZAUM0925
1
1. AblagefachZAUM0927
1
U1GBG0G0.book Page 12 Wednesday, June 26, 2013 5:05 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15598
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff• Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.3-8
Motoröl• Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.6-10
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-12
Kühlflüssigkeit• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren.6-13
U1GBG0G0.book Page 1 Wednesday, June 26, 2013 5:05 PM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Vo rderradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig-
keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.6-18, 6-19, 6-19
Hinterradbremse• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig-
keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.6-18, 6-19, 6-19
Gasdrehgriff• Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.6-15, 6-21
Räder und Reifen• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.6-16, 6-18
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-22
Hauptständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.6-22
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.— PRÜFPUNKT KONTROLLENSEITE
U1GBG0G0.book Page 2 Wednesday, June 26, 2013 5:05 PM
