Page 71 of 78
ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:1876 mm (73.9 in)
Anchura total:
706 mm (27.8 in)
Altura total: 1154 mm (45.4 in)
Altura del asiento: 817 mm (32.2 in)
Distancia entre ejes:
1274 mm (50.2 in)
Holgura mínima al suelo: 118 mm (4.65 in)
Radio de giro mínimo: 2000 mm (78.7 in)Peso:Peso en orden de marcha:97 kg (214 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada: 49 cm³
Calibre × Carrera:
38.0 × 43.5 mm (1.50 × 1.71 in)
Relación de compresión: 12.00 : 1
Sistema de arranque: Sistema de arranque eléctrico y a pedal
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:SAE 10W-30, 10W-40, 20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Cambio periódico de aceite:
0.78 L (0.82 US qt, 0.69 Imp.qt)Aceite de la transmisión final:Tipo:Aceite de motor SAE 10W-30 tipo SE
Cantidad:
0.10 L (0.11 US qt, 0.09 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel máximo):0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 0.52 L (0.55 US qt, 0.46 Imp.qt)
Filtro de aire:Filtro de aire:Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Gasolina súper sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible: 6.0 L (1.59 US gal, 1.32 Imp.gal)
Cantidad de reserva de combustible: 1.0 L (0.26 US gal, 0.22 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:Marca ID:
3B31 00Bujía(s):Fabricante/modelo: NGK/CR7E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:Automático centrífugo en secoTransmisión:Relación de reducción primaria:1
Transmisión final: Engranaje
Relación de reducción secundaria:
52/13 × 44/12 (14.666)
Tipo de transmisión: Correa trapezoidal automática
Operación: Tipo automático centrífugo
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40
SAE 10W-40
SAE 10W-30
U1GBS0S0.book Page 1 Monday, July 15, 2013 1:57 PM
Page 72 of 78
ESPECIFICACIONES
8-2
8
Chasis:Tipo de bastidor:
Bastidor en J
Ángulo del eje delantero:
27.00 °
Base del ángulo de inclinación:
172 mm (6.8 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-13 53P(Michelin)
53L(SAVA,Metzeler)
Fabricante/modelo:
MICHELIN/POWER PURE SC
Fabricante/modelo:
SAVA/ MC 16
Fabricante/modelo:
METZELER/ ME 7 TEENNeumático trasero:Tipo:
Sin cámara
Tamaño:
130/60-13 53P(Michelin)
53L(SAVA,Metzeler)
Fabricante/modelo:
MICHELIN/POWER PURE SC
Fabricante/modelo:
SAVA/ MC 16
Fabricante/modelo:
METZELER/ ME 7 TEENCarga:Carga máxima:
182 kg (401 lb)(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
150 kPa (1.50 kgf/cm², 22 psi)
Trasero:
150 kPa (1.50 kgf/cm², 22 psi)
Condiciones de carga:
90–182 kg (198–401 lb)
Delantero:
160 kPa (1.60 kgf/cm², 23 psi)
Trasero:
170 kPa (1.70 kgf/cm², 25 psi)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.50Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80.0 mm (3.15 in)Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
70.0 mm (2.76 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
CB5L-B(GS)
Voltaje, capacidad:
12 V, 5.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
U1GBS0S0.book Page 2 Wednesday, June 26, 2013 5:27 PM
Page 73 of 78
ESPECIFICACIONES
8-3
8
Voltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 35.0 W/35.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1 (CHE)
Luz de la matrícula:
12 V, 5.0 W × 1 (GBR, CYP, IRL, CHE)
Luz de instrumentos:
LED
Luz indicadora de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LEDFusibles:Fusible principal:
15.0 A
U1GBS0S0.book Page 3 Wednesday, June 26, 2013 5:27 PM
Page 74 of 78
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48613

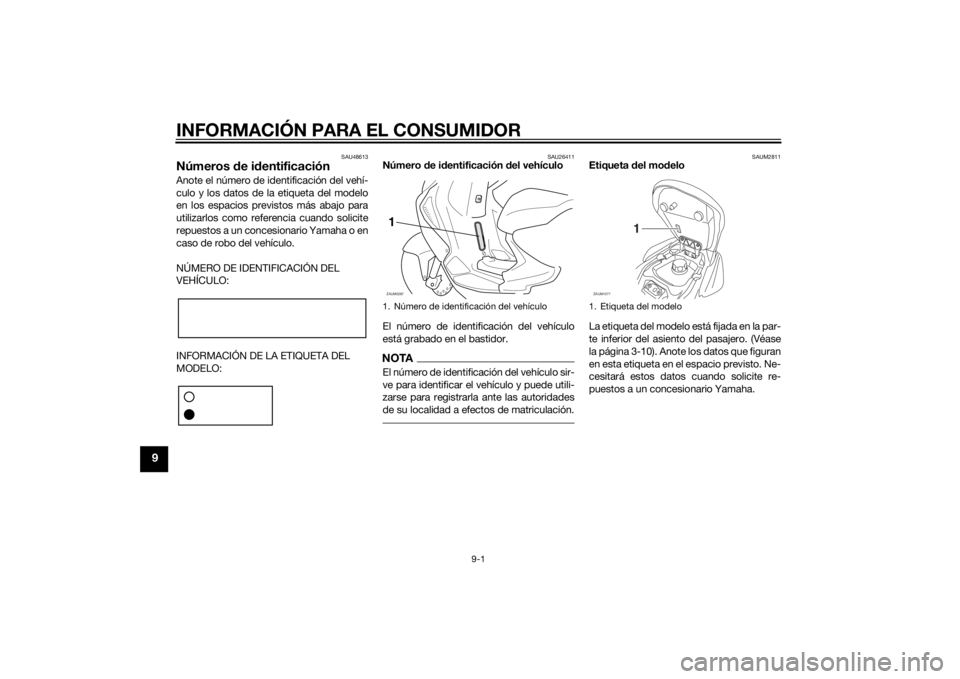

Números de identificaciónAnote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTAEl número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAUM2811
Etiqueta del modelo
La etiqueta del modelo está fijada en la par-
te inferior del asiento del pasajero. (Véase
la página 3-10). Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo1ZAUM0287
1. Etiqueta del modeloZAUM1077
1
U1GBS0S0.book Page 1 Wednesday, June 26, 2013 5:27 PM
Page 75 of 78
INDEX
AAceite de la transmisión final................ 6-12
Aceite de motor .................................... 6-10
Aceleración y desaceleración................. 5-2
Almacenamiento ..................................... 7-3
Arranque del motor en frío ..................... 5-1
Asientos ................................................ 3-10
Aspectos de seguridad en la
conducción .......................................... 1-5BBatería .................................................. 6-24
Bombilla de la luz de freno/piloto
trasero, cambio .................................. 6-28
Bombilla del faro, cambio..................... 6-27
Bombilla del intermitente, cambio ........ 6-28
Bombilla de una luz de posición,
cambio ............................................... 6-29
Bujía, comprobación .............................. 6-8CCaballete central, comprobación y
engrase .............................................. 6-23
Cables, comprobación y engrase ........ 6-21
Carenado y panel, desmontaje y
montaje ................................................ 6-7
Catalizador ............................................. 3-9
Cojinetes de las ruedas,
comprobación .................................... 6-24
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ............... 3-11
Conmutador de la luz de cruce/
carretera ............................................... 3-6
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-31Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-24EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire y tubo de drenaje,
cambio y limpieza .............................. 6-14
Frenada .................................................. 5-3
Fusible, cambio .................................... 6-26GGasolina ................................................. 3-8HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación...... 6-23IIdentificación de averías ...................... 6-30
Información relativa a la seguridad ........ 1-1
Inicio de la marcha ................................. 5-2
Interruptor de arranque .......................... 3-6
Interruptor de intermitencia.................... 3-6
Interruptor de la bocina.......................... 3-6
Interruptores del manillar ....................... 3-6
Interruptor principal/Bloqueo de la
dirección .............................................. 3-1JJuego libre de las manetas de freno
delantero y trasero, comprobación ... 6-18
Juego libre del puño del acelerador,
comprobación.................................... 6-15LLíquido de freno, comprobación.......... 6-20Líquido de frenos, cambio .................... 6-21
Líquido refrigerante............................... 6-13
Luz de aviso de avería del motor............ 3-2
Luz de aviso de la temperatura del
líquido refrigerante ............................... 3-2
Luz de aviso del nivel de gasolina .......... 3-2
Luz de la matrícula................................ 6-29
Luz indicadora de intermitencia ............. 3-2
MManeta del freno, delantero.................... 3-6
Maneta del freno, trasero ....................... 3-7
Manetas de freno, engrase ................... 6-22
Mantenimiento, sistema de control de
emisiones ............................................. 6-2
Mantenimiento y engrase, periódicos .... 6-3NNeumáticos........................................... 6-16
Número de identificación del vehículo ... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación .................................... 6-19
Puño del acelerador y cable,
comprobación y engrase.................... 6-22RRodaje del motor .................................... 5-4
Ruedas.................................................. 6-18SSistema de arranque a pedal................ 3-10
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina ............. 3-7
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia ............. 3-2
U1GBS0S0.book Page 1 Wednesday, June 26, 2013 5:27 PM
Page 76 of 78
INDEXVVisor multifunción ................................... 3-3
U1GBS0S0.book Page 2 Wednesday, June 26, 2013 5:27 PM
