YAMAHA BANSHEE 350 2006 Manuale de Empleo (in Spanish)

8-16

8-17
EBU10981

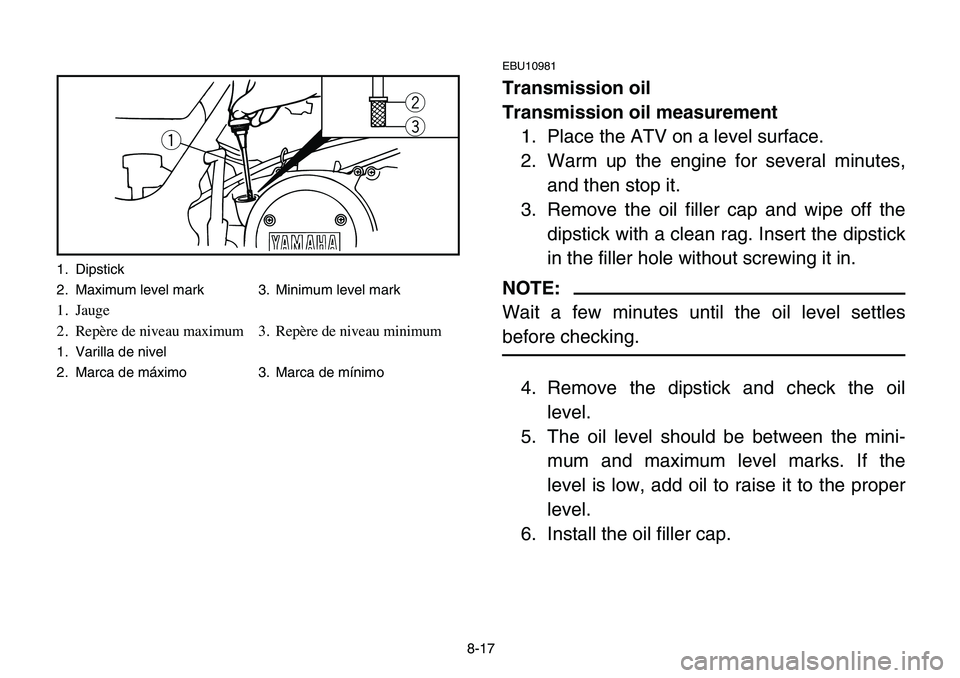

Transmission oil
Transmission oil measurement
1. Place the ATV on a level surface.
2. Warm up the engine for several minutes,
and then stop it.
3. Remove the oil filler cap and wipe off the
dipstick with a clean rag. Insert the dipstick
in the filler hole without screwing it in.
NOTE:
Wait a few minutes until the oil level settles
before checking.
4. Remove the dipstick and check the oil
level.
5. The oil level should be between the mini-
mum and maximum level marks. If the
level is low, add oil to raise it to the proper
level.
6. Install the oil filler cap.
q
w
e
1. Dipstick
2. Maximum level mark 3. Minimum level mark
1. Jauge
2. Repère de niveau maximum 3. Repère de niveau minimum
1. Varilla de nivel
2. Marca de máximo 3. Marca de mínimo

8-18
FBU10981

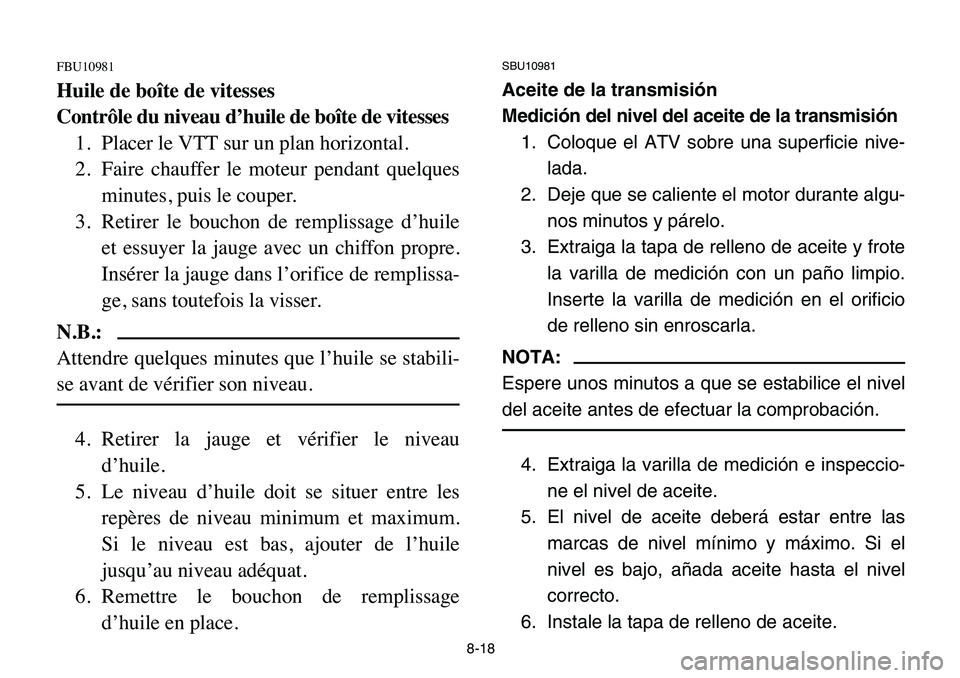

Huile de boîte de vitesses
Contrôle du niveau d’huile de boîte de vitesses
1. Placer le VTT sur un plan horizontal.
2. Faire chauffer le moteur pendant quelques
minutes, puis le couper.
3. Retirer le bouchon de remplissage d’huile
et essuyer la jauge avec un chiffon propre.
Insérer la jauge dans l’orifice de remplissa-
ge, sans toutefois la visser.
N.B.:
Attendre quelques minutes que l’huile se stabili-
se avant de vérifier son niveau.
4. Retirer la jauge et vérifier le niveau
d’huile.
5. Le niveau d’huile doit se situer entre les
repères de niveau minimum et maximum.
Si le niveau est bas, ajouter de l’huile
jusqu’au niveau adéquat.
6. Remettre le bouchon de remplissage
d’huile en place.
SBU10981
Aceite de la transmisión
Medición del nivel del aceite de la transmisión
1. Coloque el ATV sobre una superficie nive-
lada.
2. Deje que se caliente el motor durante algu-
nos minutos y párelo.
3. Extraiga la tapa de relleno de aceite y frote
la varilla de medición con un paño limpio.
Inserte la varilla de medición en el orificio
de relleno sin enroscarla.
NOTA:
Espere unos minutos a que se estabilice el nivel
del aceite antes de efectuar la comprobación.
4. Extraiga la varilla de medición e inspeccio-
ne el nivel de aceite.
5. El nivel de aceite deberá estar entre las
marcas de nivel mínimo y máximo. Si el
nivel es bajo, añada aceite hasta el nivel
correcto.
6. Instale la tapa de relleno de aceite.

8-19

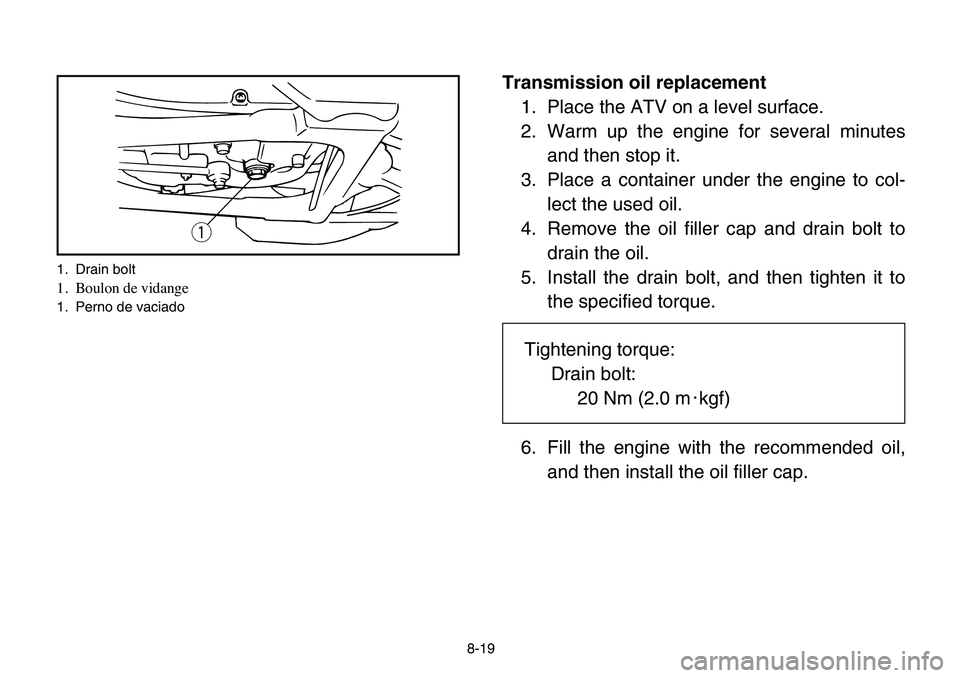

Transmission oil replacement
1. Place the ATV on a level surface.
2. Warm up the engine for several minutes
and then stop it.
3. Place a container under the engine to col-
lect the used oil.
4. Remove the oil filler cap and drain bolt to
drain the oil.
5. Install the drain bolt, and then tighten it to
the specified torque.
6. Fill the engine with the recommended oil,
and then install the oil filler cap.
q
1. Drain bolt
1. Boulon de vidange
1. Perno de vaciado
Tightening torque:
Drain bolt:
20 Nm (2.0 m0kgf)

8-20

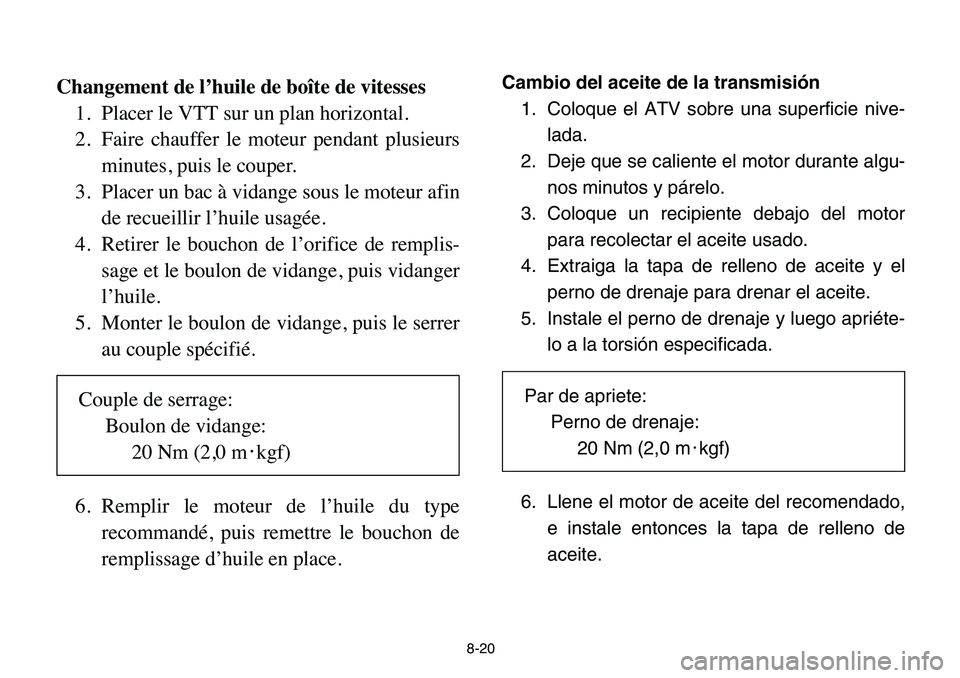

Changement de l’huile de boîte de vitesses
1. Placer le VTT sur un plan horizontal.
2. Faire chauffer le moteur pendant plusieurs
minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin
de recueillir l’huile usagée.
4. Retirer le bouchon de l’orifice de remplis-
sage et le boulon de vidange, puis vidanger
l’huile.
5. Monter le boulon de vidange, puis le serrer
au couple spécifié.
6. Remplir le moteur de l’huile du type
recommandé, puis remettre le bouchon de
remplissage d’huile en place.Cambio del aceite de la transmisión
1. Coloque el ATV sobre una superficie nive-
lada.
2. Deje que se caliente el motor durante algu-
nos minutos y párelo.
3. Coloque un recipiente debajo del motor
para recolectar el aceite usado.
4. Extraiga la tapa de relleno de aceite y el
perno de drenaje para drenar el aceite.
5. Instale el perno de drenaje y luego apriéte-
lo a la torsión especificada.
6. Llene el motor de aceite del recomendado,
e instale entonces la tapa de relleno de
aceite. Par de apriete:
Perno de drenaje:
20 Nm (2,0 m0kgf)
Couple de serrage:
Boulon de vidange:
20 Nm (2,0 m0kgf)

8-21
cC
8In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of “CD”
or oils of a higher quality than specified. In
addition, do not use oils labeled “ENERGY
CONSERVING II” or higher.
8Make sure that no foreign material enters
the crankcase.
Recommended oil:
See page 10-2.
Oil quantity:
Periodic oil change:
1.5 L

8-22
fF

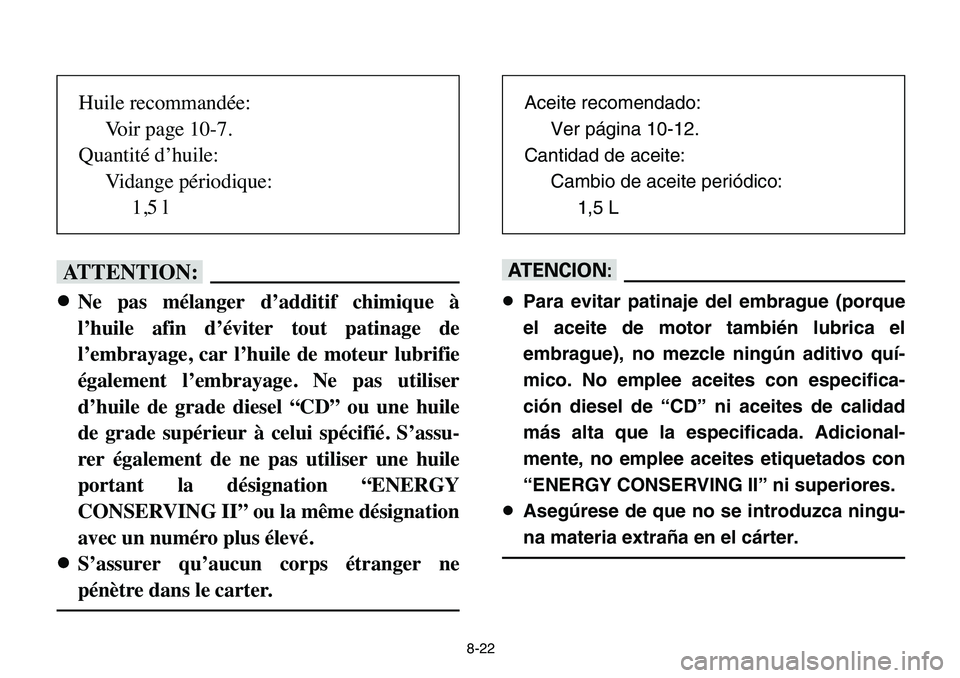

8Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile de moteur lubrifie
également l’embrayage. Ne pas utiliser
d’huile de grade diesel “CD” ou une huile
de grade supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser une huile
portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.
8S

q
w
1. Maximum level mark
2. Minimum level mark
1. Repère maximum
2. Repère minimum
1. Marca de máximo
2. Marca de mínimo
8-23

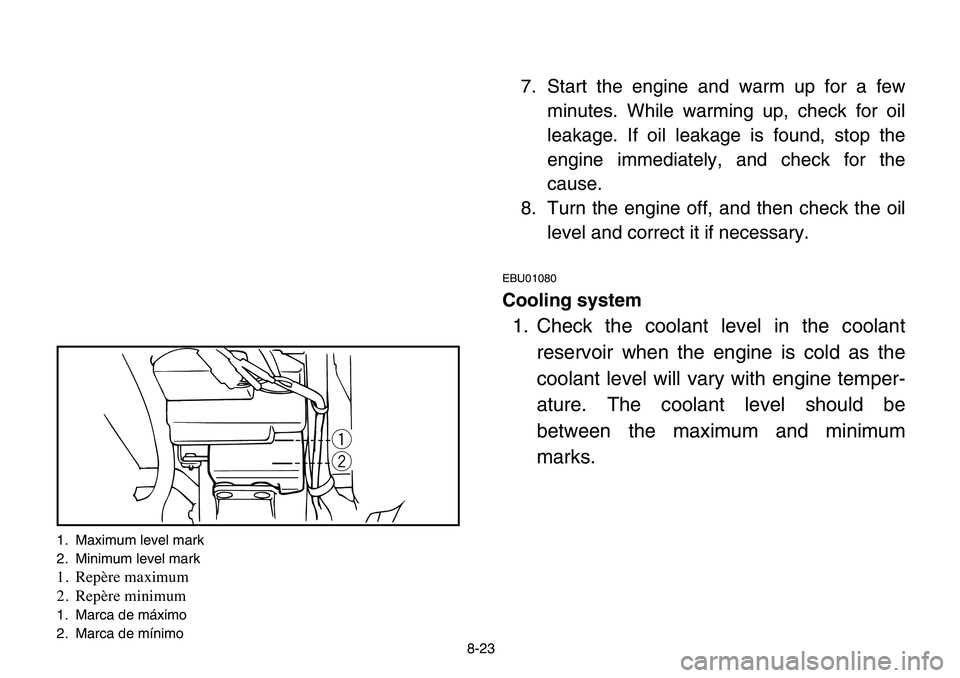

7. Start the engine and warm up for a few
minutes. While warming up, check for oil
leakage. If oil leakage is found, stop the
engine immediately, and check for the
cause.
8. Turn the engine off, and then check the oil
level and correct it if necessary.
EBU01080
Cooling system
1. Check the coolant level in the coolant
reservoir when the engine is cold as the
coolant level will vary with engine temper-
ature. The coolant level should be
between the maximum and minimum
marks.

8-24

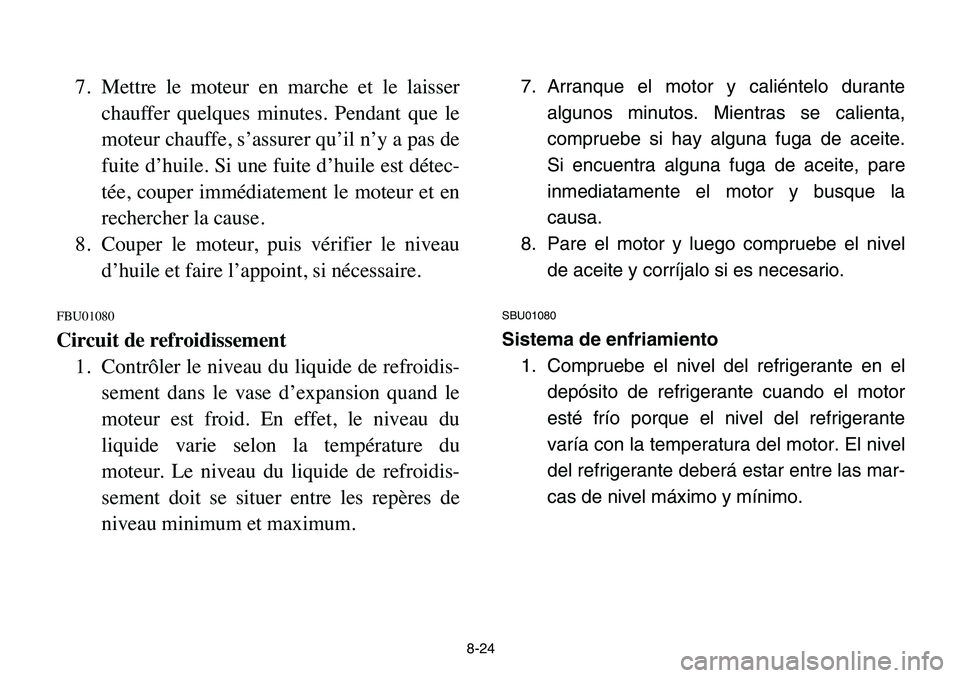

7. Mettre le moteur en marche et le laisser
chauffer quelques minutes. Pendant que le
moteur chauffe, s’assurer qu’il n’y a pas de
fuite d’huile. Si une fuite d’huile est détec-
tée, couper immédiatement le moteur et en
rechercher la cause.
8. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.7. Arranque el motor y caliéntelo durante
algunos minutos. Mientras se calienta,
compruebe si hay alguna fuga de aceite.
Si encuentra alguna fuga de aceite, pare
inmediatamente el motor y busque la
causa.
8. Pare el motor y luego compruebe el nivel
de aceite y corríjalo si es necesario.
FBU01080
Circuit de refroidissement
1. Contrôler le niveau du liquide de refroidis-
sement dans le vase d’expansion quand le
moteur est froid. En effet, le niveau du
liquide varie selon la température du
moteur. Le niveau du liquide de refroidis-
sement doit se situer entre les repères de
niveau minimum et maximum.
SBU01080
Sistema de enfriamiento
1. Compruebe el nivel del refrigerante en el
depósito de refrigerante cuando el motor
esté frío porque el nivel del refrigerante
varía con la temperatura del motor. El nivel
del refrigerante deberá estar entre las mar-
cas de nivel máximo y mínimo.

8-25

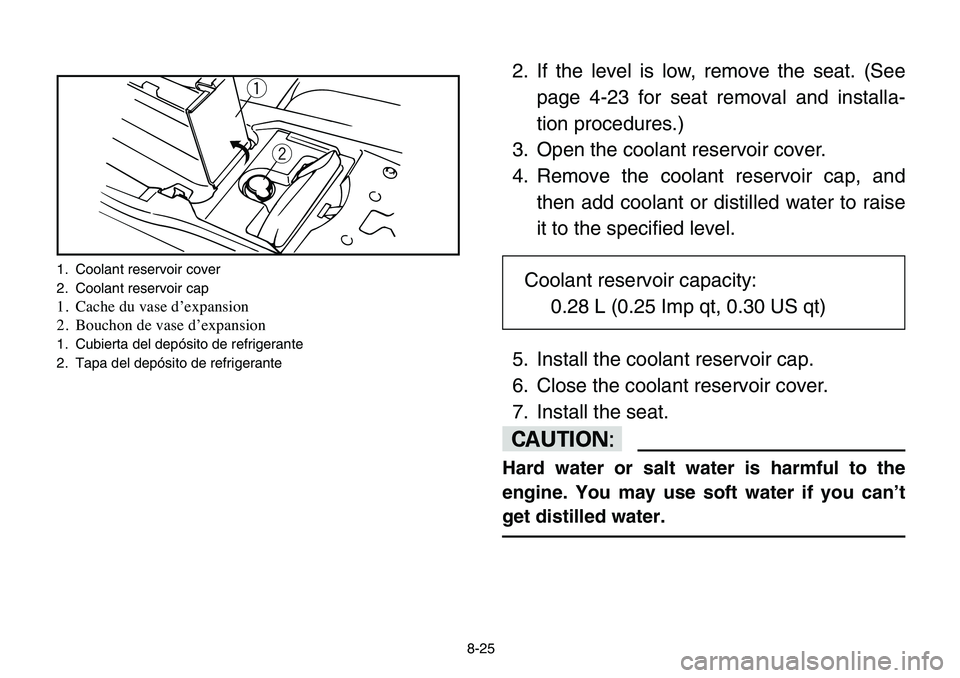

2. If the level is low, remove the seat. (See
page 4-23 for seat removal and installa-
tion procedures.)
3. Open the coolant reservoir cover.
4. Remove the coolant reservoir cap, and
then add coolant or distilled water to raise
it to the specified level.
5. Install the coolant reservoir cap.
6. Close the coolant reservoir cover.
7. Install the seat.
cC
Hard water or salt water is harmful to the
engine. You may use soft water if you can’t
get distilled water.
w
q
1. Coolant reservoir cover
2. Coolant reservoir cap
1. Cache du vase d’expansion
2. Bouchon de vase d’expansion
1. Cubierta del depósito de refrigerante
2. Tapa del depósito de refrigerante
Coolant reservoir capacity:
0.28 L (0.25 Imp qt, 0.30 US qt)
