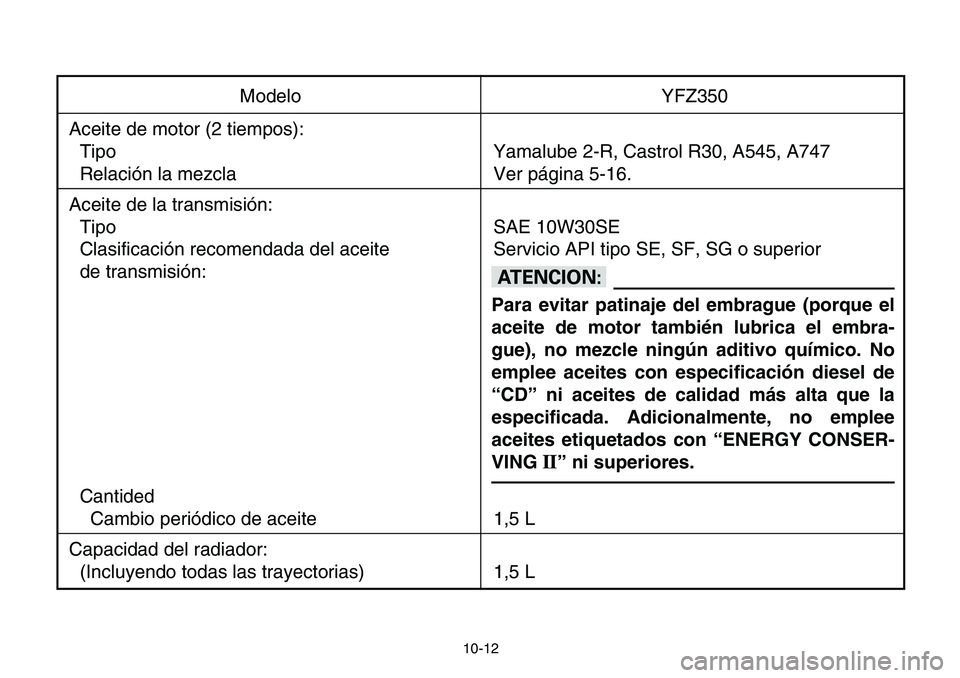

10-12
Modelo YFZ350
Aceite de motor (2 tiempos):
Tipo Yamalube 2-R, Castrol R30, A545, A747
Relación la mezcla Ver página 5-16.
Aceite de la transmisión:
Tipo SAE 10W30SE
Clasificación recomendada del aceite Servicio API tipo SE, SF, SG o superior
de transmisión:
Cantided
Cambio periódico de aceite 1,5 L
Capacidad del radiador:
(Incluyendo todas las trayectorias) 1,5 L
yY
Para evitar patinaje del embrague (porque el
aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY CONSER-
VING
II” ni superiores.

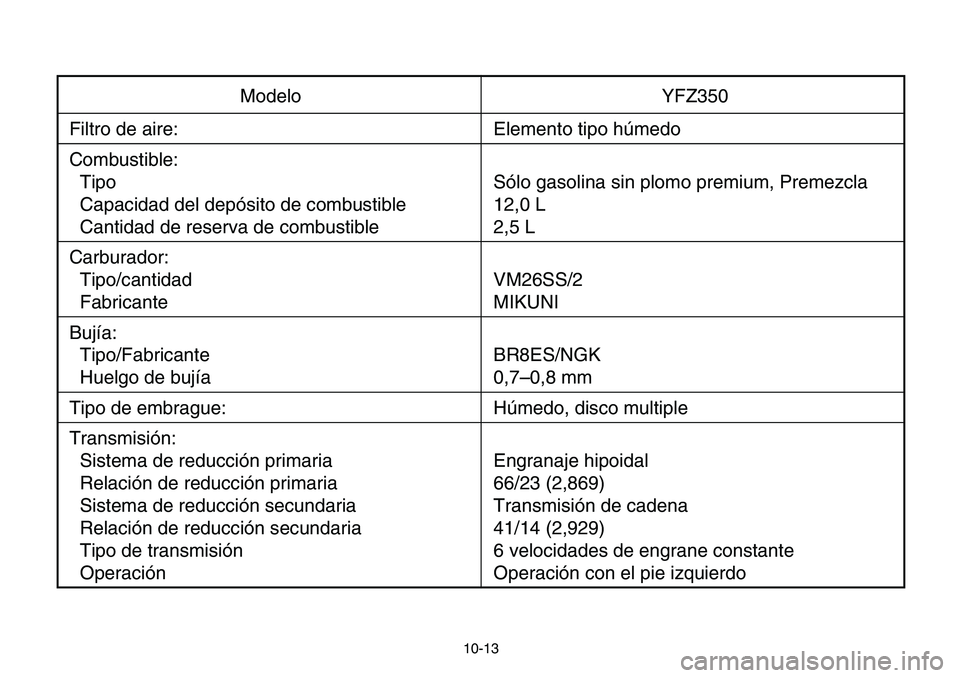

10-13
Modelo YFZ350
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Sólo gasolina sin plomo premium, Premezcla
Capacidad del depósito de combustible 12,0 L
Cantidad de reserva de combustible 2,5 L
Carburador:
Tipo/cantidad VM26SS/2
Fabricante MIKUNI
Bujía:
Tipo/Fabricante BR8ES/NGK
Huelgo de bujía 0,7–0,8 mm
Tipo de embrague: Húmedo, disco multiple
Transmisión:
Sistema de reducción primaria Engranaje hipoidal
Relación de reducción primaria 66/23 (2,869)
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 41/14 (2,929)
Tipo de transmisión 6 velocidades de engrane constante
Operación Operación con el pie izquierdo

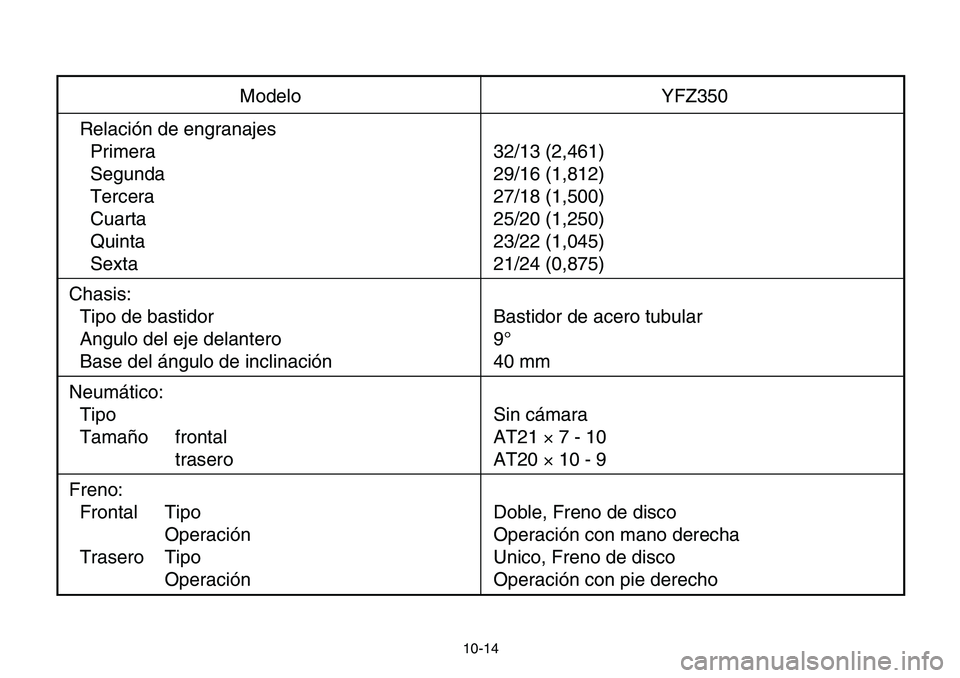

10-14
Modelo YFZ350
Relación de engranajes
Primera 32/13 (2,461)
Segunda 29/16 (1,812)
Tercera 27/18 (1,500)
Cuarta 25/20 (1,250)
Quinta 23/22 (1,045)
Sexta 21/24 (0,875)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 9°
Base del ángulo de inclinación 40 mm
Neumático:
Tipo Sin cámara
Tamaño frontal AT21 ×7 - 10
trasero AT20 ×10 - 9
Freno:
Frontal Tipo Doble, Freno de disco
Operación Operación con mano derecha
Trasero Tipo Unico, Freno de disco
Operación Operación con pie derecho

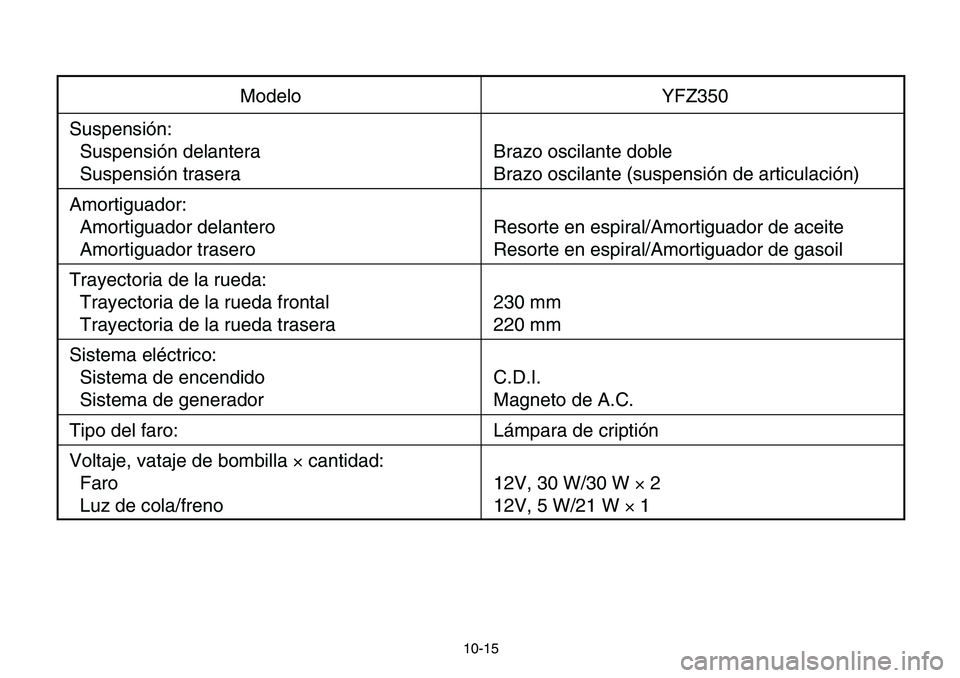

10-15
Modelo YFZ350
Suspensión:
Suspensión delantera Brazo oscilante doble
Suspensión trasera Brazo oscilante (suspensión de articulación)
Amortiguador:
Amortiguador delantero Resorte en espiral/Amortiguador de aceite
Amortiguador trasero Resorte en espiral/Amortiguador de gasoil
Trayectoria de la rueda:
Trayectoria de la rueda frontal 230 mm
Trayectoria de la rueda trasera 220 mm
Sistema eléctrico:
Sistema de encendido C.D.I.
Sistema de generador Magneto de A.C.
Tipo del faro: Lámpara de criptión
Voltaje, vataje de bombilla ×cantidad:
Faro 12V, 30 W/30 W ×2
Luz de cola/freno 12V, 5 W/21 W ×1

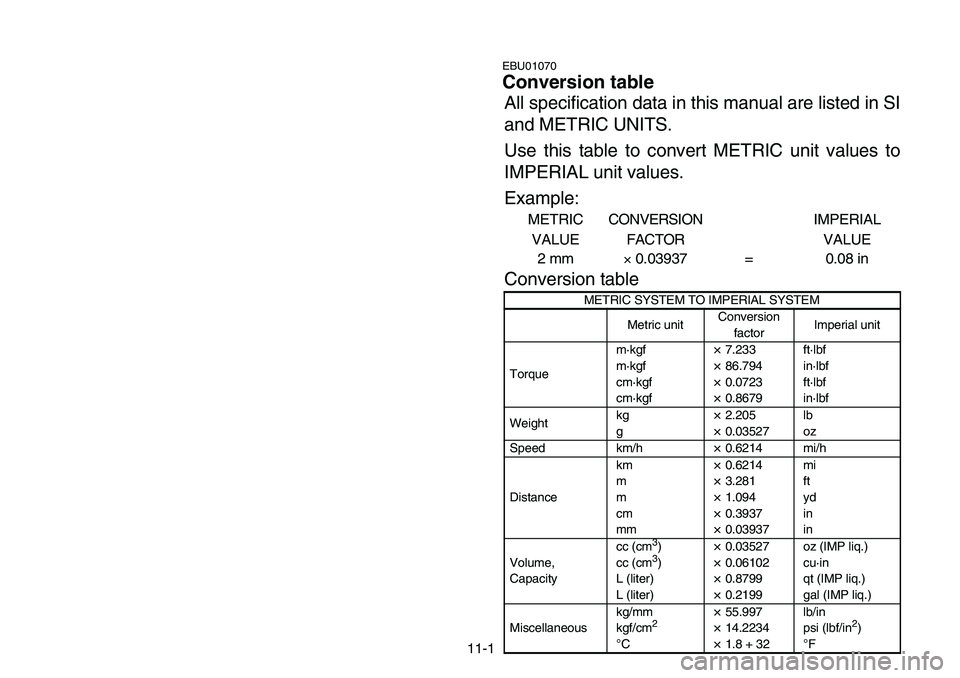

All specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
×7.233×86.794
×0.0723×0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g
×2.205×0.03527lb
oz
Speed km/h
×0.6214 mi/h
Distancekm
m
m
cm
mm
×0.6214
×3.281
×1.094×0.3937×0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm3)
cc (cm3)
L (liter)
L (liter)
×0.03527
×0.06102
×0.8799×0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°C
×55.997×14.2234
×1.8 + 32 lb/in
psi (lbf/in
2)
°F
11-1
EBU01070
Conversion table
11

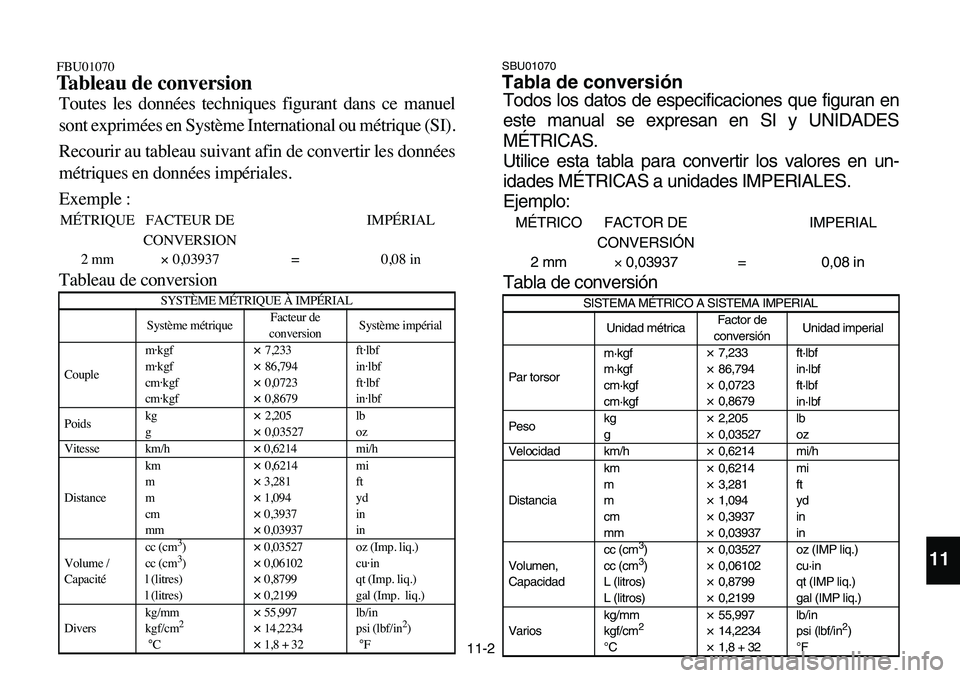

Toutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g
× 2,205× 0,03527lb
oz
Vitesse km/h
× 0,6214 mi/h
Distancekm
m
m
cm
mm
× 0,6214
× 3,281× 1,094
× 0,3937
× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm3)
cc (cm3)
l (litres)
l (litres)× 0,03527× 0,06102
× 0,8799
× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997
× 14,2234
× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
Todos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES
MÉTRICAS.
Utilice esta tabla para convertir los valores en un-
idades MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
×7,233×86,794×0,0723×0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
×2,205×0,03527lb
oz
Velocidad km/h
×0,6214 mi/h
Distanciakm
m
m
cm
mm
×0,6214×3,281×1,094
×0,3937
×0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm3)
cc (cm3)
L (litros)
L (litros)×0,03527×0,06102
×0,8799
×0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
×55,997
×14,2234
×1,8 + 32 lb/in
psi (lbf/in
2)
°F
11-2
FBU01070
Tableau de conversion
SBU01070
Tabla de conversión
PRINTED IN JAPAN
2005.4-0.2x1!
(E, F, S)PRINTED ON RECYCLED PAPER
IMPRIME SUR PAPIER RECYCLE
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
