Do not smoke when checking the fuel sys-
tem. Fuel can ignite or explode, causing
severe injury or property damage. Make sure
there are no open flames or sparks in the
area, including pilot lights from water
heaters or furnaces.
5FK-9-64-8 4/8/02 1:26 PM Page 116

8-116
XG
Ne pas fumer lors du contrôle du système
d’alimentation. Le carburant pourrait
s’enflammer ou exploser et causer des bles-
sures graves ou des dégâts matériels impor-
tants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les
veilleuses de chauffe-eau ou de chaudières.
XR
No fumar mientras se comprueba el sistema
de alimentación de combustible. El combus-
tible puede arder o explotar y causar graves
lesiones y daños materiales. Asegurarse de
que no haya llamas ni chispas en las proxi-
midades, incluyendo la llama piloto de un
calentador de agua o de un horno.
5FK-9-64-8 4/8/02 1:26 PM Page 117

8-117
EBU00440

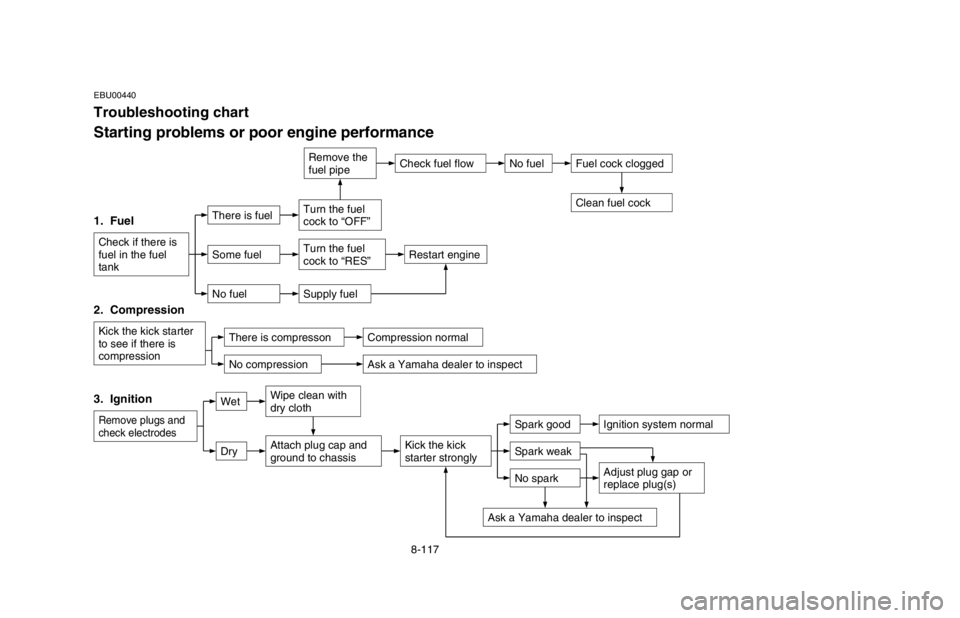

Troubleshooting chart
Starting problems or poor engine performance
Check fuel flow
1. Fuel
Check if there is
fuel in the fuel
tank
2. Compression
Kick the kick starter
to see if there is
compression
3. Ignition
Remove plugs and
check electrodes
WetWipe clean with
dry cloth
DryAttach plug cap and
ground to chassisKick the kick
starter stronglySpark weak
Spark goodIgnition system normal
No spark
Ask a Yamaha dealer to inspect
Adjust plug gap or
replace plug(s)
There is compressonCompression normal
Ask a Yamaha dealer to inspectNo compression
There is fuelTurn the fuel
cock to “OFF”
Remove the
fuel pipeNo fuelFuel cock clogged
Some fuelTurn the fuel
cock to “RES”Restart engine
No fuelSupply fuel
Clean fuel cock
5FK-9-64-8 4/8/02 1:26 PM Page 118

8-118
Engine overheating
Wait until the
engine has cooled.Check the coolant level in the
reservoir tank and/or radiator.
Level is OK.
Level is low, check the
cooling system for leakage.
No
leakage.
Leakage.Ask a Yamaha dealer
to inspect and repair
the cooling system.
Add coolant.
(See NOTE.)
Restart the engine. If the engine overheats
again, ask a Yamaha dealer to inspect and
repair the cooling system.
NOTE:
If it is difficult to get recommended coolant, tap water can be temporarily used, provided that it is
changed to the recommended coolant as soon as possible.
w
Wait for the engine and radiator to cool before removing the radiator cap. You could be burned
by hot fluid and steam blown out under pressure. Always put a thick rag over the cap when
opening. Allow any remaining pressure to escape before completely removing the cap.
5FK-9-64-8 4/8/02 1:26 PM Page 119

8-119
FBU00440

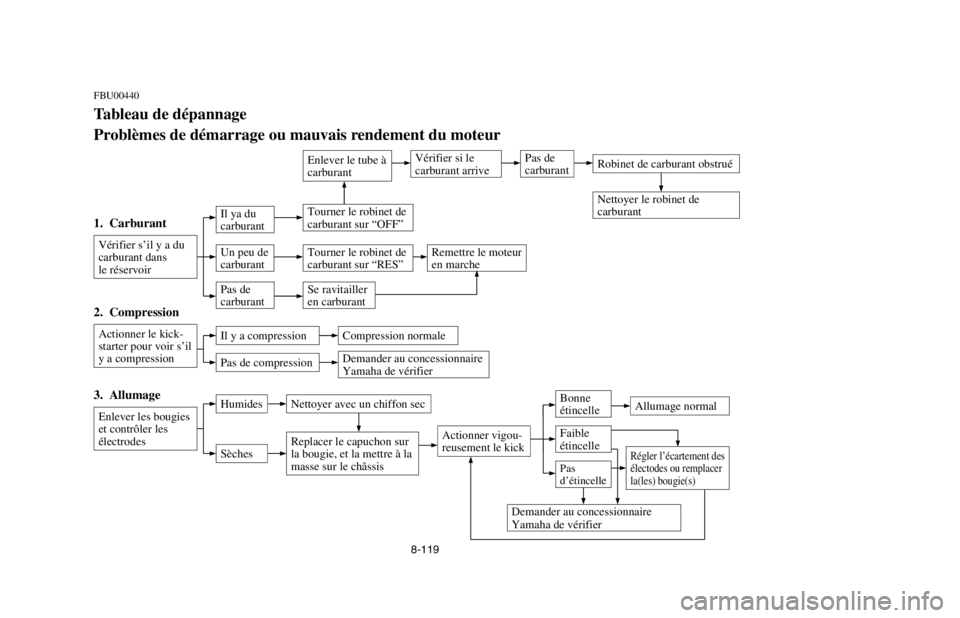

Tableau de dépannage
Problèmes de démarrage ou mauvais rendement du moteur
Vérifier si le
carburant arrive
1. Carburant
Vérifier s’il y a du
carburant dans
le réservoir
2. Compression
Actionner le kick-
starter pour voir s’il
y a compression
3. Allumage
Enlever les bougies
et contrôler les
électrodesHumidesNettoyer avec un chiffon sec
SèchesReplacer le capuchon sur
la bougie, et la mettre à la
masse sur le châssisActionner vigou-
reusement le kickFaible
étincelle
Bonne
étincelleAllumage normal
Pas
d’étincelle
Demander au concessionnaire
Yamaha de vérifier
Régler l’écartement des
électodes ou remplacer
la(les) bougie(s)
Il y a compressionCompression normale
Demander au concessionnaire
Yamaha de vérifierPas de compression
Il ya du
carburantTourner le robinet de
carburant sur “OFF”
Enlever le tube à
carburantPas de
carburantRobinet de carburant obstrué
Un peu de
carburantTourner le robinet de
carburant sur “RES”Remettre le moteur
en marche
Pas de
carburantSe ravitailler
en carburant
Nettoyer le robinet de
carburant
5FK-9-64-8 4/8/02 1:26 PM Page 120

8-120

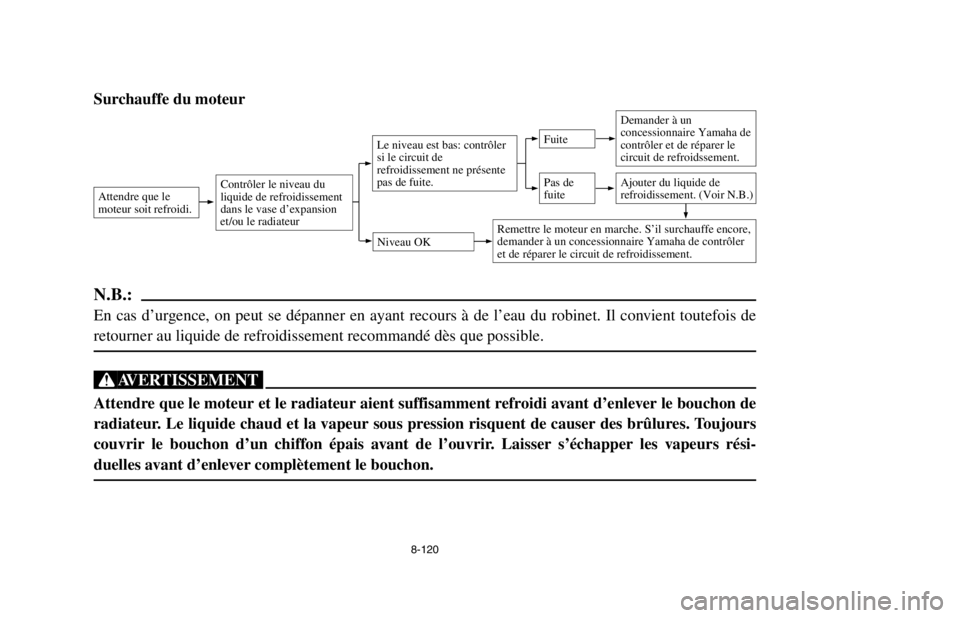

Surchauffe du moteur
Attendre que le
moteur soit refroidi.Contrôler le niveau du
liquide de refroidissement
dans le vase d’expansion
et/ou le radiateur
Niveau OK
Le niveau est bas: contrôler
si le circuit de
refroidissement ne présente
pas de fuite.
Pas de
fuite
Fuite
Demander à un
concessionnaire Yamaha de
contrôler et de réparer le
circuit de refroidssement.
Ajouter du liquide de
refroidissement. (Voir N.B.)
Remettre le moteur en marche. S’il surchauffe encore,
demander à un concessionnaire Yamaha de contrôler
et de réparer le circuit de refroidissement.
N.B.:
En cas d’urgence, on peut se dépanner en ayant recours à de l’eau du robinet. Il convient toutefois de
retourner au liquide de refroidissement recommandé dès que possible.
XG
Attendre que le moteur et le radiateur aient suffisamment refroidi avant d’enlever le bouchon de
radiateur. Le liquide chaud et la vapeur sous pression risquent de causer des brûlures. Toujours
couvrir le bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs rési-
duelles avant d’enlever complètement le bouchon.
5FK-9-64-8 4/8/02 1:26 PM Page 121

8-121
SBU00440

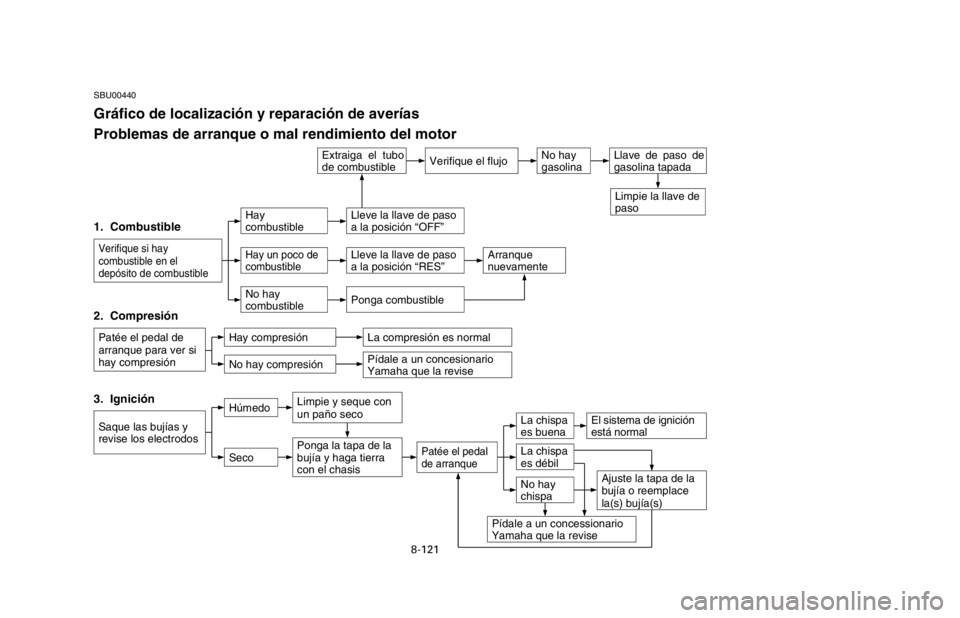

Gráfico de localización y reparación de averías
Problemas de arranque o mal rendimiento del motor
Verifique el flujo
1. Combustible
Verifique si hay
combustible en el
depósito de combustible
2. Compresión
Patée el pedal de
arranque para ver si
hay compresión
3. Ignición
Saque las bujías y
revise los electrodos
HúmedoLimpie y seque con
un paño seco
SecoPonga la tapa de la
bujía y haga tierra
con el chasisPatée el pedal
de arranqueLa chispa
es débil
La chispa
es buenaEl sistema de ignición
está normal
No hay
chispa
Pídale a un concessionario
Yamaha que la revise
Ajuste la tapa de la
bujía o reemplace
la(s) bujía(s)
Hay compresiónLa compresión es normal
Pídale a un concesionario
Yamaha que la reviseNo hay compresión
Hay
combustibleLleve la llave de paso
a la posición “OFF”
Extraiga el tubo
de combustibleNo hay
gasolinaLlave de paso de
gasolina tapada
Hay un poco de
combustibleLleve la llave de paso
a la posición “RES”Arranque
nuevamente
No hay
combustiblePonga combustible
Limpie la llave de
paso
5FK-9-64-8 4/8/02 1:26 PM Page 122

8-122

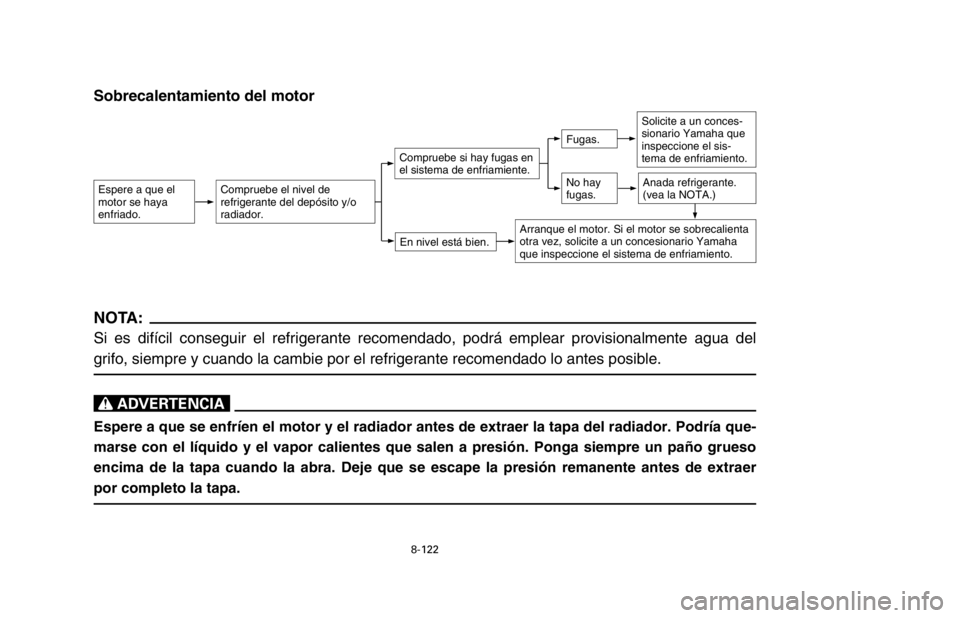

Sobrecalentamiento del motor
Espere a que el
motor se haya
enfriado.Compruebe el nivel de
refrigerante del depósito y/o
radiador.
En nivel está bien.
Compruebe si hay fugas en
el sistema de enfriamiente.
No hay
fugas.
Fugas.
Solicite a un conces-
sionario Yamaha que
inspeccione el sis-
tema de enfriamiento.
Anada refrigerante.
(vea la NOTA.)
Arranque el motor. Si el motor se sobrecalienta
otra vez, solicite a un concesionario Yamaha
que inspeccione el sistema de enfriamiento.
NOTA:
Si es difícil conseguir el refrigerante recomendado, podrá emplear provisionalmente agua del
grifo, siempre y cuando la cambie por el refrigerante recomendado lo antes posible.
XR
Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría que-
marse con el líquido y el vapor calientes que salen a presión. Ponga siempre un paño grueso
encima de la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer
por completo la tapa.
5FK-9-64-8 4/8/02 1:26 PM Page 123

9-1
EBU00416
CLEANING AND STORAGE
A. CLEANING
Frequent, thorough cleaning of your machine
will not only enhance its appearance but will
improve its general performance and extend the
useful life of many components.
1. Before cleaning the machine:
a. Block off the end of the exhaust pipe to
prevent water entry. A plastic bag and
strong rubber band may be used.
b. Make sure the spark plugs and all filler
caps are properly installed.
2. If the engine case is excessively greasy,
apply degreaser with a paint brush. Do not
apply degreaser to the chain, sprockets or
wheel axles.
3. Rinse the dirt and degreaser off with a gar-
den hose. Use only enough pressure to do
the job.
5FK-9-64-9~11 4/8/02 2:35 PM Page 2

9-2
FBU00416
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthé-
tiques, mais aussi parce que ces nettoyages contribuent
à maintenir le véhicule en bon état de marche et à pro-
longer la vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin
d’éviter toute pénétration d’eau. Y fixer par
exemple un sac en plastique à l’aide d’un
gros élastique.
b. S’assurer que les bougies et les bouchons
d’orifice de remplissage sont installés cor-
rectement.
2. Si le carter moteur est excessivement gras, y
appliquer du dégraissant au pinceau. Ne pas
appliquer de dégraissant sur la chaîne, les
pignons ou les axes de roue.
3.
Rincer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce travail.
SBU00416
LIMPIEZA Y ALMACENAMIENTO
A. LIMPIEZA
La limpieza frecuente de su máquina no sólo servirá
para realzar su aspecto, sino que mejorará el rendi-
miento general de la misma y prolongará la vida útil
de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para
evitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montados
los capuchones de las bujías y todos los
tapones de llenado.
2.
Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los
piñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante
lavando la máquina con un manguera de jar-
dinero. Utilice sólo la presión de agua indis-
pensable para realizar el trabajo.9
