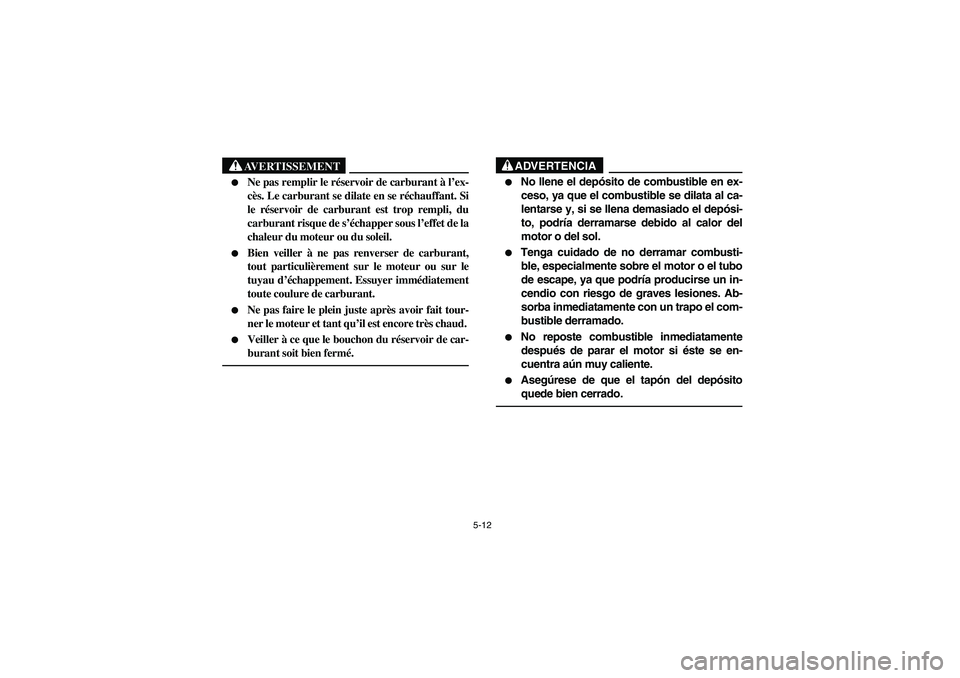

5-12
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement. Essuyer immédiatement
toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U4XE64.book Page 12 Thursday, May 30, 2002 1:49 PM

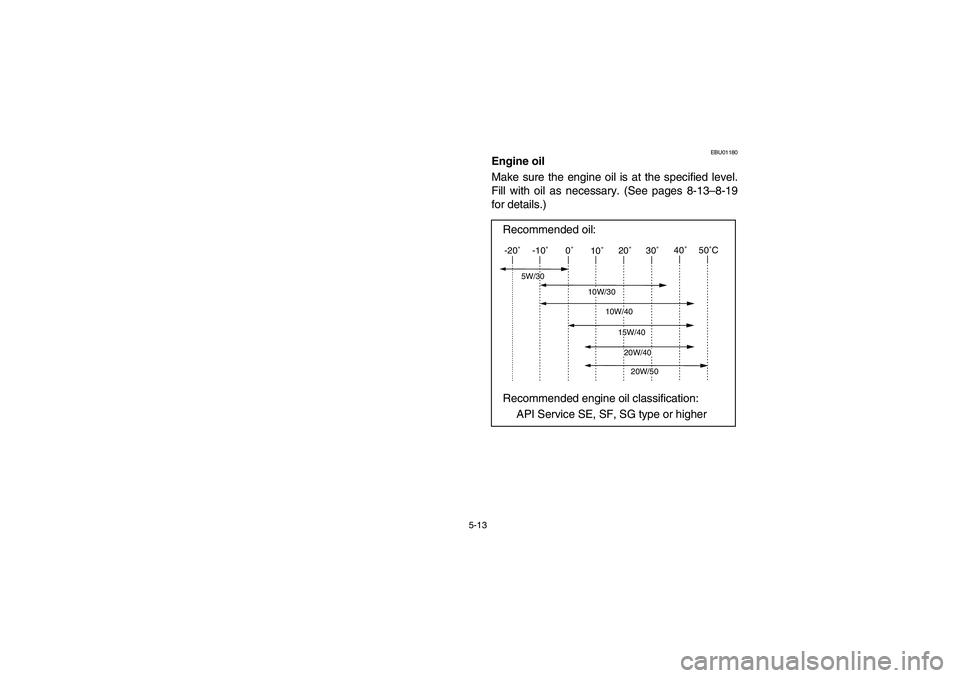

5-13
EBU01180
Engine oil
Make sure the engine oil is at the specified level.
Fill with oil as necessary. (See pages 8-13–8-19
for details.)
Recommended oil:
Recommended engine oil classification:
API Service SE, SF, SG type or higher
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U4XE64.book Page 13 Thursday, May 30, 2002 1:49 PM

5-14
FBU01180
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Au besoin, faire le plein d’huile. (Pour
plus de détails, voir pages 8-14 à 8-20.)
Huile recommandée:
Norme d’huile de moteur recommandée:
Huiles de type API Service, de classe SE, SF, SG
minimum
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
SBU01180
Aceite de motor
Asegúrese de que el aceite de motor esté al nivel es-
pecificado. Añada aceite como sea necesario. (Para
más detalles, vea las páginas 8-14–8-20.)
Aceite recomendado:
Clasificación del aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U4XE64.book Page 14 Thursday, May 30, 2002 1:49 PM

5-15

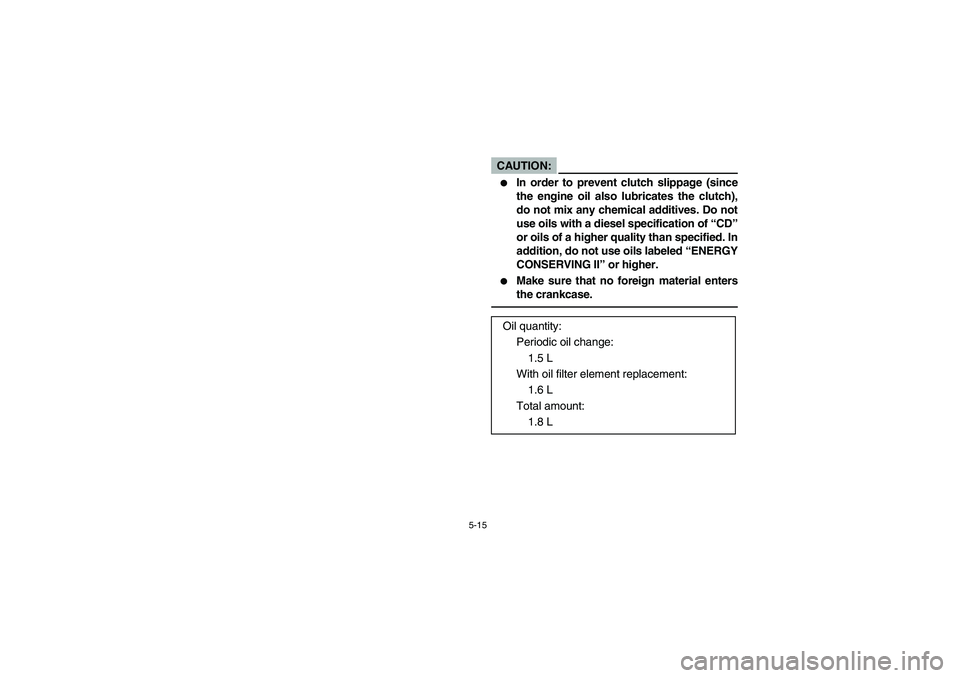

CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of “CD”
or oils of a higher quality than specified. In
addition, do not use oils labeled “ENERGY
CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
Oil quantity:
Periodic oil change:
1.5 L
With oil filter element replacement:
1.6 L
Total amount:
1.8 L
U4XE64.book Page 15 Thursday, May 30, 2002 1:49 PM

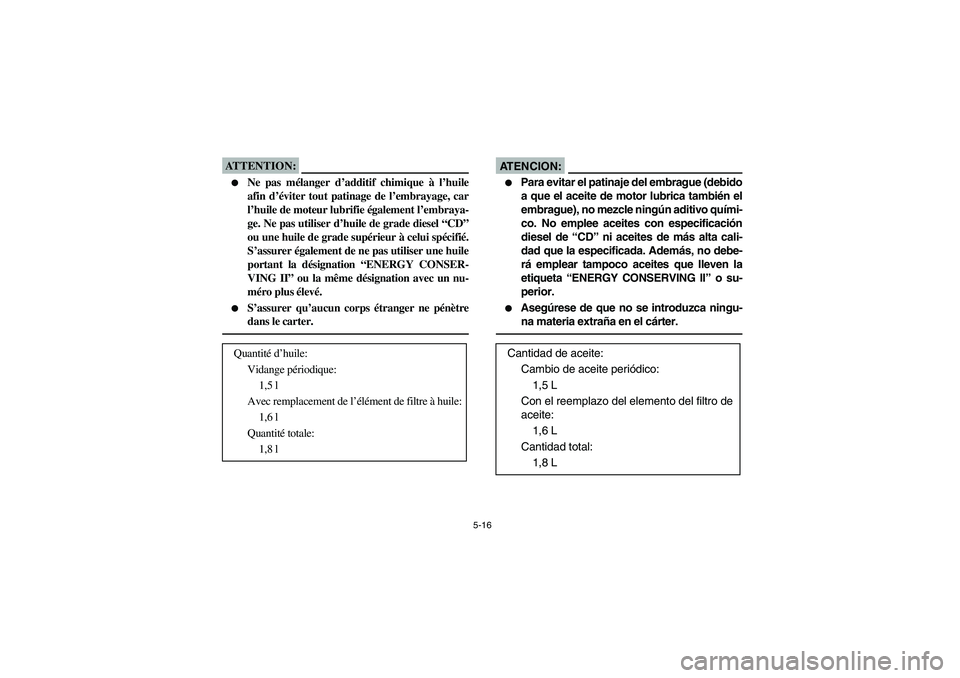

5-16
ATTENTION:

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Quantité d’huile:
Vidange périodique:
1,5 l
Avec remplacement de l’élément de filtre à huile:
1,6 l
Quantité totale:
1,8 l
AT E N C I O N :

Para evitar el patinaje del embrague (debido
a que el aceite de motor lubrica también el
embrague), no mezcle ningún aditivo quími-
co. No emplee aceites con especificación
diesel de “CD” ni aceites de más alta cali-
dad que la especificada. Además, no debe-
rá emplear tampoco aceites que lleven la
etiqueta “ENERGY CONSERVING II” o su-
perior.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Cantidad de aceite:
Cambio de aceite periódico:
1,5 L
Con el reemplazo del elemento del filtro de
aceite:
1,6 L
Cantidad total:
1,8 L
U4XE64.book Page 16 Thursday, May 30, 2002 1:49 PM

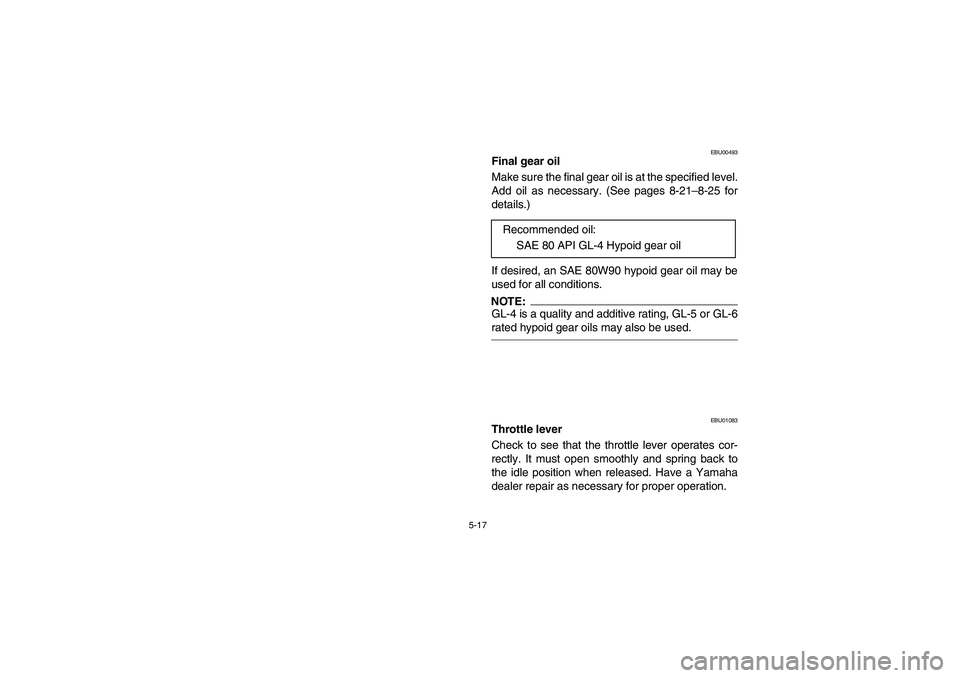

5-17
EBU00493
Final gear oil
Make sure the final gear oil is at the specified level.
Add oil as necessary. (See pages 8-21–8-25 for
details.)
If desired, an SAE 80W90 hypoid gear oil may be
used for all conditions.NOTE:GL-4 is a quality and additive rating, GL-5 or GL-6
rated hypoid gear oils may also be used.
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
U4XE64.book Page 17 Thursday, May 30, 2002 1:49 PM

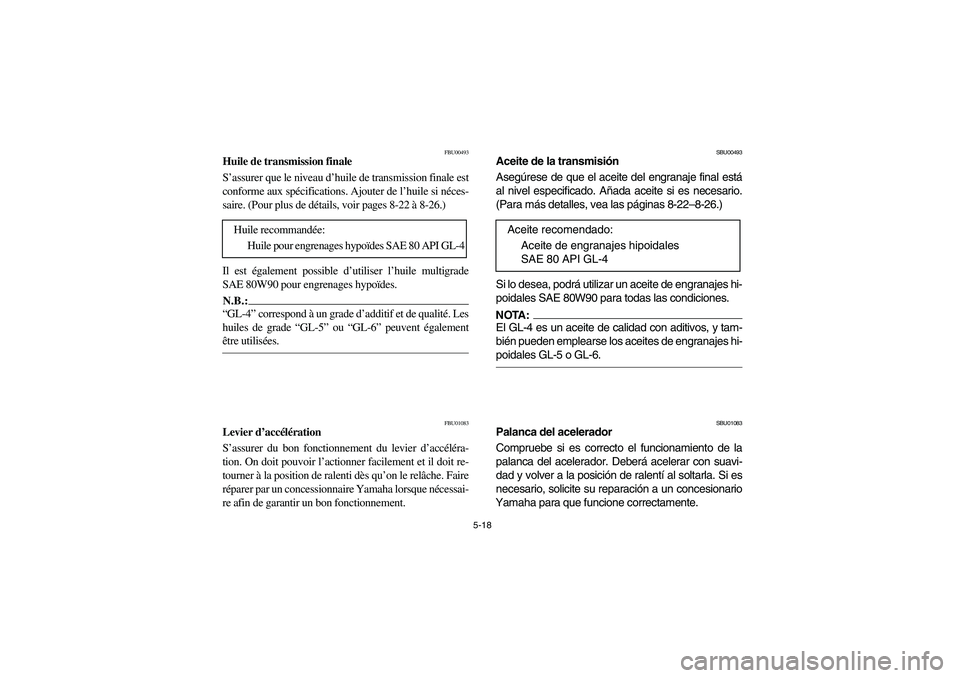

5-18
FBU00493
Huile de transmission finale
S’assurer que le niveau d’huile de transmission finale est
conforme aux spécifications. Ajouter de l’huile si néces-
saire. (Pour plus de détails, voir pages 8-22 à 8-26.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ “GL-4” correspond à un grade d’additif et de qualité. Les
huiles de grade “GL-5” ou “GL-6” peuvent également
être utilisées. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement.Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API GL-4
SBU00493
Aceite de la transmisión
Asegúrese de que el aceite del engranaje final está
al nivel especificado. Añada aceite si es necesario.
(Para más detalles, vea las páginas 8-22–8-26.)
Si lo desea, podrá utilizar un aceite de engranajes hi-
poidales SAE 80W90 para todas las condiciones.NOTA:_ El GL-4 es un aceite de calidad con aditivos, y tam-
bién pueden emplearse los aceites de engranajes hi-
poidales GL-5 o GL-6. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.Aceite recomendado:
Aceite de engranajes hipoidales
SAE 80 API GL-4
U4XE64.book Page 18 Thursday, May 30, 2002 1:49 PM

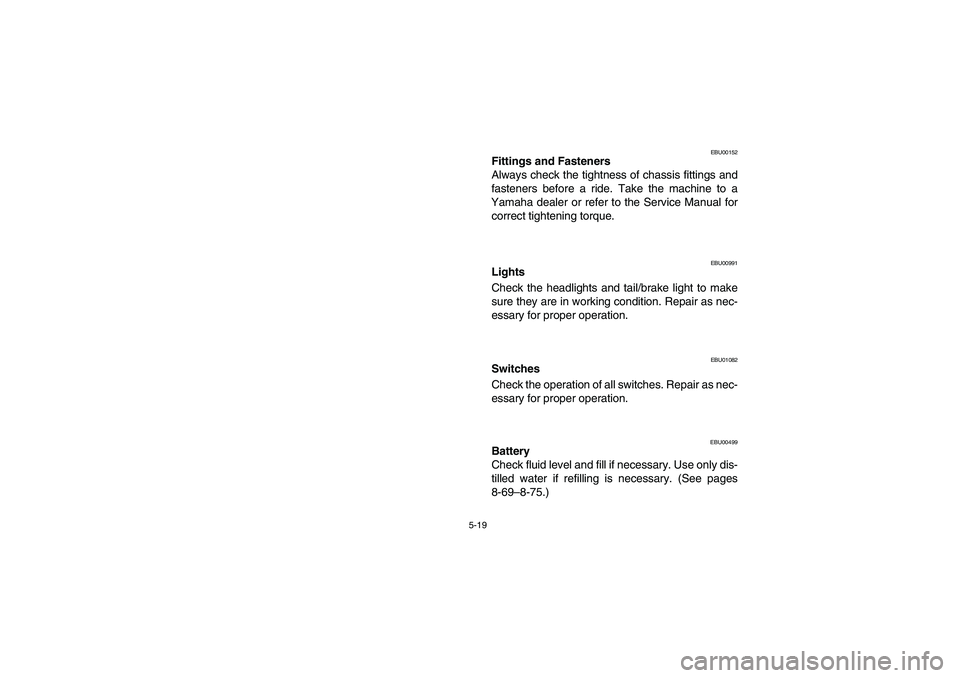

5-19
EBU00152
Fittings and Fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU00991
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01082
Switches
Check the operation of all switches. Repair as nec-
essary for proper operation.
EBU00499
Battery
Check fluid level and fill if necessary. Use only dis-
tilled water if refilling is necessary. (See pages
8-69–8-75.)
U4XE64.book Page 19 Thursday, May 30, 2002 1:49 PM

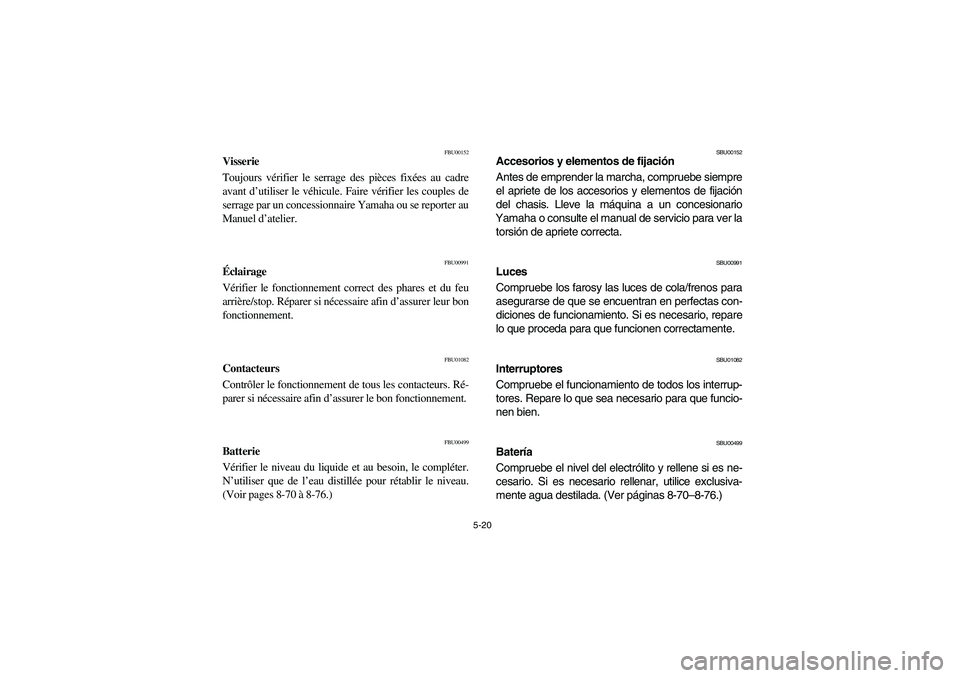

5-20
FBU00152
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU00991
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer leur bon
fonctionnement.
FBU01082
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Ré-
parer si nécessaire afin d’assurer le bon fonctionnement.
FBU00499
Batterie
Vérifier le niveau du liquide et au besoin, le compléter.
N’utiliser que de l’eau distillée pour rétablir le niveau.
(Voir pages 8-70 à 8-76.)
SBU00152
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU00991
Luces
Compruebe los farosy las luces de cola/frenos para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01082
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Repare lo que sea necesario para que funcio-
nen bien.
SBU00499
Batería
Compruebe el nivel del electrólito y rellene si es ne-
cesario. Si es necesario rellenar, utilice exclusiva-
mente agua destilada. (Ver páginas 8-70–8-76.)
U4XE64.book Page 20 Thursday, May 30, 2002 1:49 PM

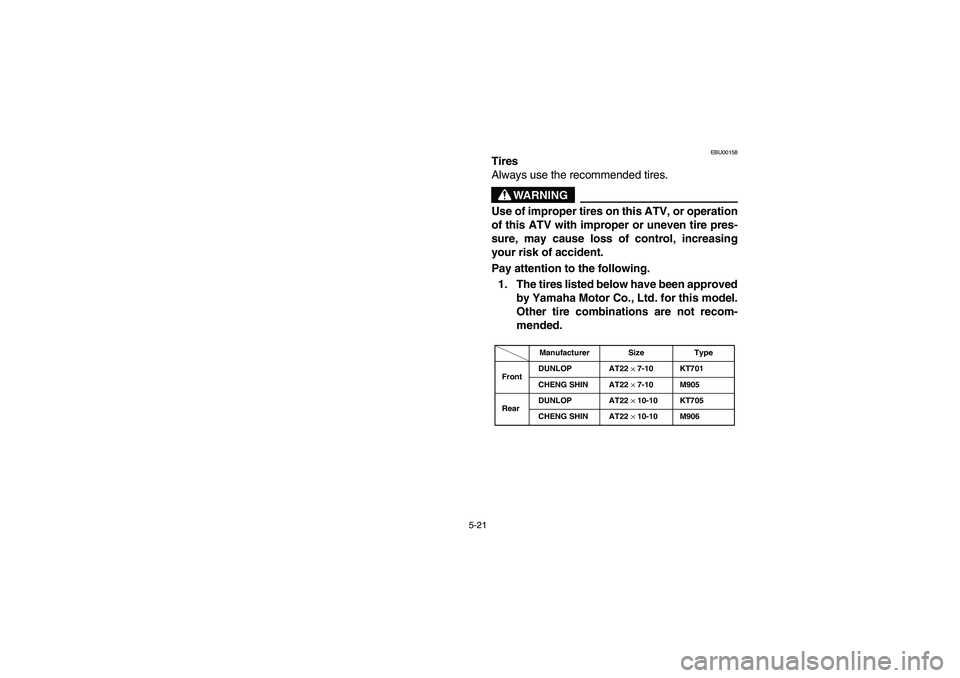

5-21
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.ACE-01EACE-01E
Manufacturer Size Type
FrontDUNLOP AT22
× 7-10 KT701
CHENG SHIN AT22
× 7-10 M905
RearDUNLOP AT22
× 10-10 KT705
CHENG SHIN AT22
× 10-10 M906
