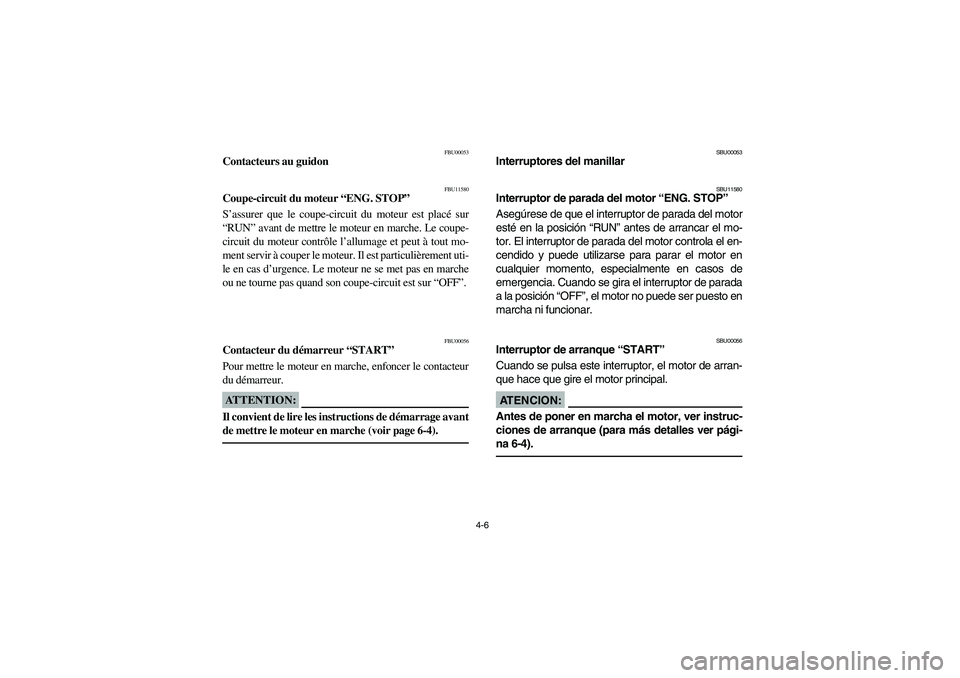

4-6
FBU00053
Contacteurs au guidon
FBU11580
Coupe-circuit du moteur “ENG. STOP”
S’assurer que le coupe-circuit du moteur est placé sur
“RUN” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “OFF”.
FBU00056
Contacteur du démarreur “START”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Il convient de lire les instructions de démarrage avant
de mettre le moteur en marche (voir page 6-4). _
SBU00053
Interruptores del manillar
SBU11580
Interruptor de parada del motor “ENG. STOP”
Asegúrese de que el interruptor de parada del motor
esté en la posición “RUN” antes de arrancar el mo-
tor. El interruptor de parada del motor controla el en-
cendido y puede utilizarse para parar el motor en
cualquier momento, especialmente en casos de
emergencia. Cuando se gira el interruptor de parada
a la posición “OFF”, el motor no puede ser puesto en
marcha ni funcionar.
SBU00056
Interruptor de arranque “START”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, ver instruc-
ciones de arranque (para más detalles ver pági-
na 6-4). _
U4XE65.book Page 6 Tuesday, May 6, 2003 1:38 PM

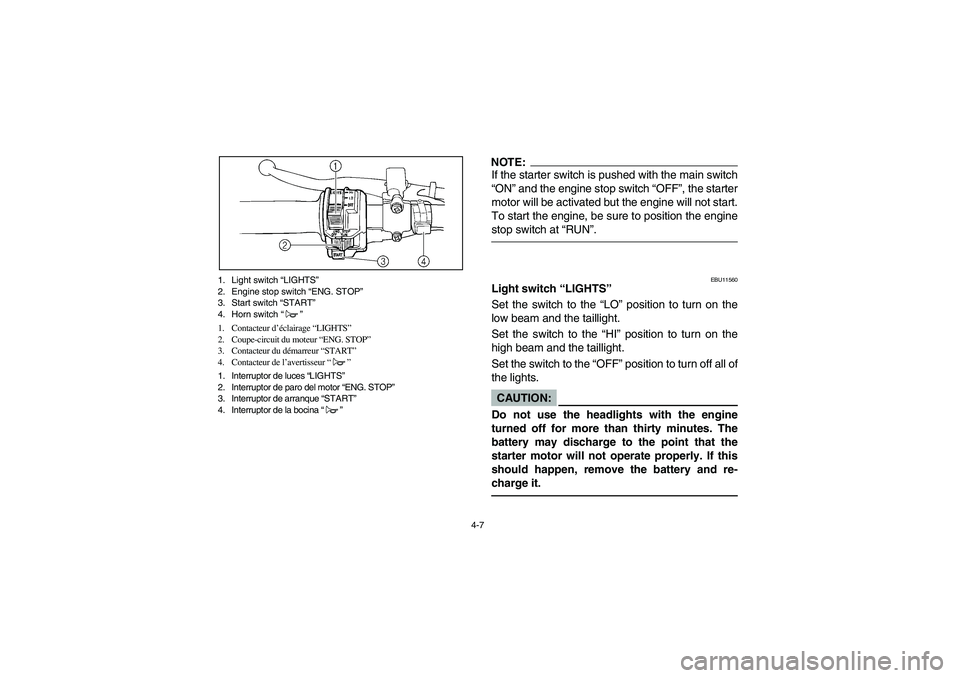

4-7 1. Light switch “LIGHTS”
2. Engine stop switch “ENG. STOP”
3. Start switch “START”
4. Horn switch “”
1. Contacteur d’éclairage “LIGHTS”
2. Coupe-circuit du moteur “ENG. STOP”
3. Contacteur du démarreur “START”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “LIGHTS”
2. Interruptor de paro del motor “ENG. STOP”
3. Interruptor de arranque “START”
4. Interruptor de la bocina “”
NOTE:If the starter switch is pushed with the main switch
“ON” and the engine stop switch “OFF”, the starter
motor will be activated but the engine will not start.
To start the engine, be sure to position the engine
stop switch at “RUN”.
EBU11560
Light switch “LIGHTS”
Set the switch to the “LO” position to turn on the
low beam and the taillight.
Set the switch to the “HI” position to turn on the
high beam and the taillight.
Set the switch to the “OFF” position to turn off all of
the lights.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
U4XE65.book Page 7 Tuesday, May 6, 2003 1:38 PM

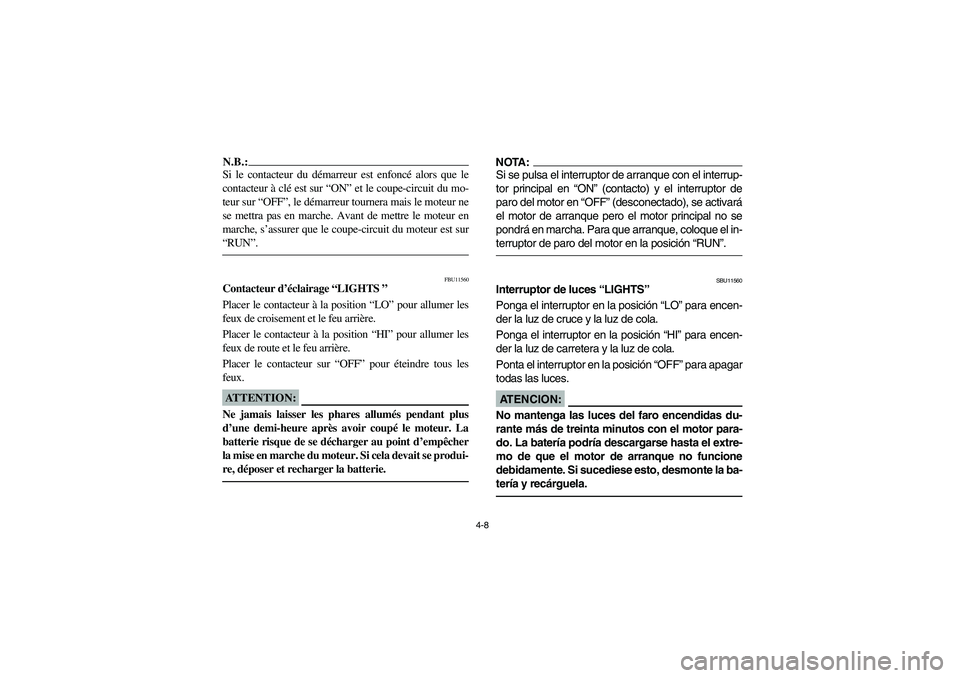

4-8
N.B.:_ Si le contacteur du démarreur est enfoncé alors que le
contacteur à clé est sur “ON” et le coupe-circuit du mo-
teur sur “OFF”, le démarreur tournera mais le moteur ne
se mettra pas en marche. Avant de mettre le moteur en
marche, s’assurer que le coupe-circuit du moteur est sur
“RUN”. _
FBU11560
Contacteur d’éclairage “LIGHTS ”
Placer le contacteur à la position “LO” pour allumer les
feux de croisement et le feu arrière.
Placer le contacteur à la position “HI” pour allumer les
feux de route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
NOTA:_ Si se pulsa el interruptor de arranque con el interrup-
tor principal en “ON” (contacto) y el interruptor de
paro del motor en “OFF” (desconectado), se activará
el motor de arranque pero el motor principal no se
pondrá en marcha. Para que arranque, coloque el in-
terruptor de paro del motor en la posición “RUN”. _
SBU11560
Interruptor de luces “LIGHTS”
Ponga el interruptor en la posición “LO” para encen-
der la luz de cruce y la luz de cola.
Ponga el interruptor en la posición “HI” para encen-
der la luz de carretera y la luz de cola.
Ponta el interruptor en la posición “OFF” para apagar
todas las luces.AT E N C I O N :_ No mantenga las luces del faro encendidas du-
rante más de treinta minutos con el motor para-
do. La batería podría descargarse hasta el extre-
mo de que el motor de arranque no funcione
debidamente. Si sucediese esto, desmonte la ba-
tería y recárguela. _
U4XE65.book Page 8 Tuesday, May 6, 2003 1:38 PM

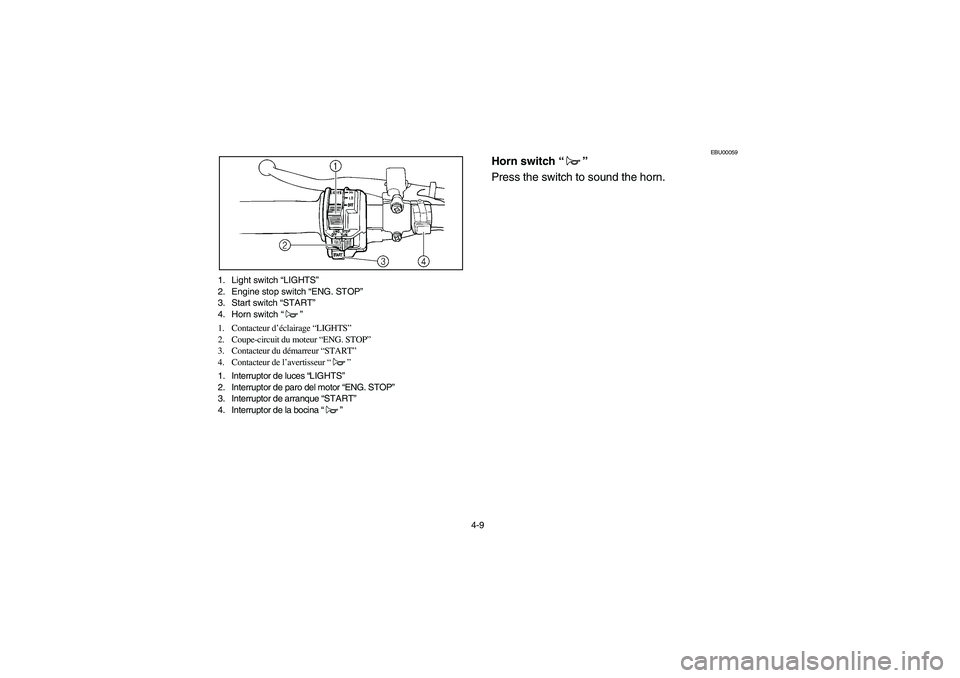

4-9 1. Light switch “LIGHTS”
2. Engine stop switch “ENG. STOP”
3. Start switch “START”
4. Horn switch “”
1. Contacteur d’éclairage “LIGHTS”
2. Coupe-circuit du moteur “ENG. STOP”
3. Contacteur du démarreur “START”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “LIGHTS”
2. Interruptor de paro del motor “ENG. STOP”
3. Interruptor de arranque “START”
4. Interruptor de la bocina “”
EBU00059
Horn switch “”
Press the switch to sound the horn.
U4XE65.book Page 9 Tuesday, May 6, 2003 1:38 PM

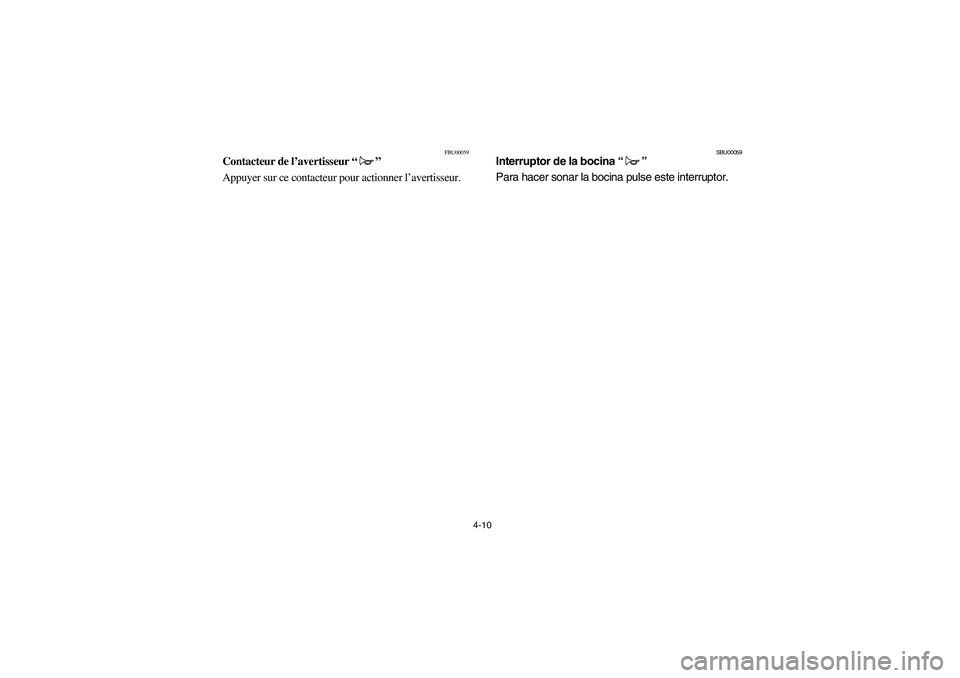

4-10
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U4XE65.book Page 10 Tuesday, May 6, 2003 1:38 PM

4-11 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
U4XE65.book Page 11 Tuesday, May 6, 2003 1:38 PM

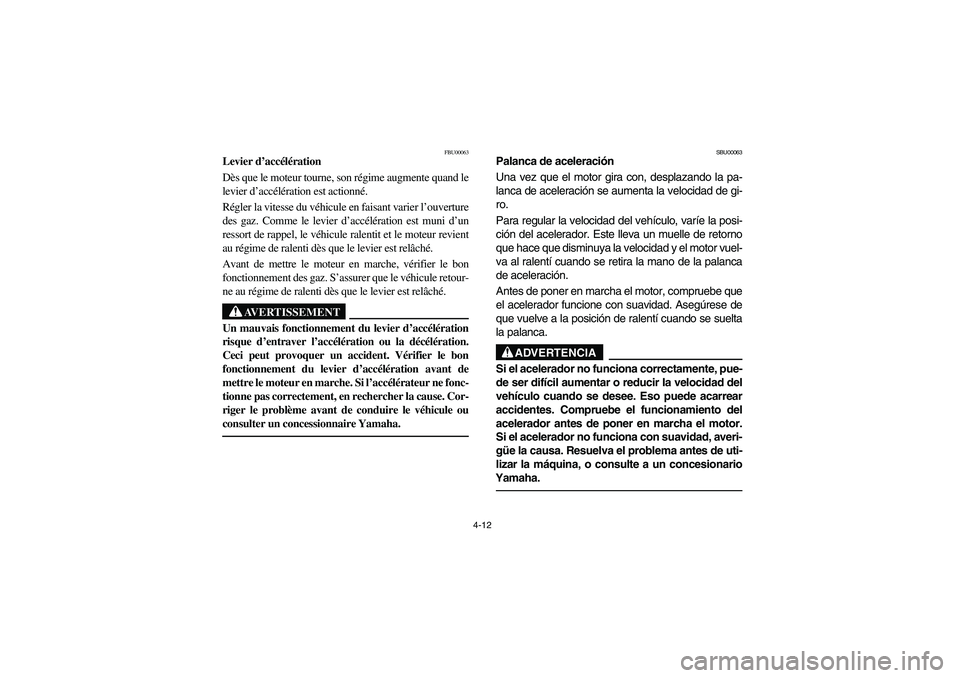

4-12
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
_ Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha. _
U4XE65.book Page 12 Tuesday, May 6, 2003 1:38 PM

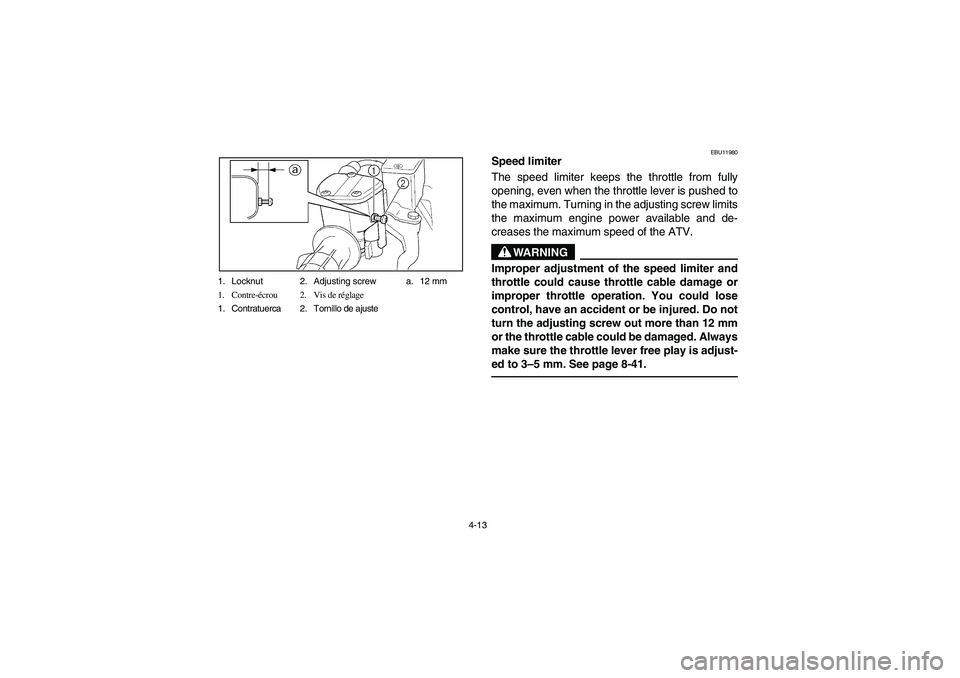

4-13 1. Locknut 2. Adjusting screw a. 12 mm
1. Contre-écrou 2. Vis de réglage
1. Contratuerca 2. Tornillo de ajuste
EBU11980
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Turning in the adjusting screw limits
the maximum engine power available and de-
creases the maximum speed of the ATV.
WARNING
_ Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the adjusting screw out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3–5 mm. See page 8-41. _
U4XE65.book Page 13 Tuesday, May 6, 2003 1:38 PM

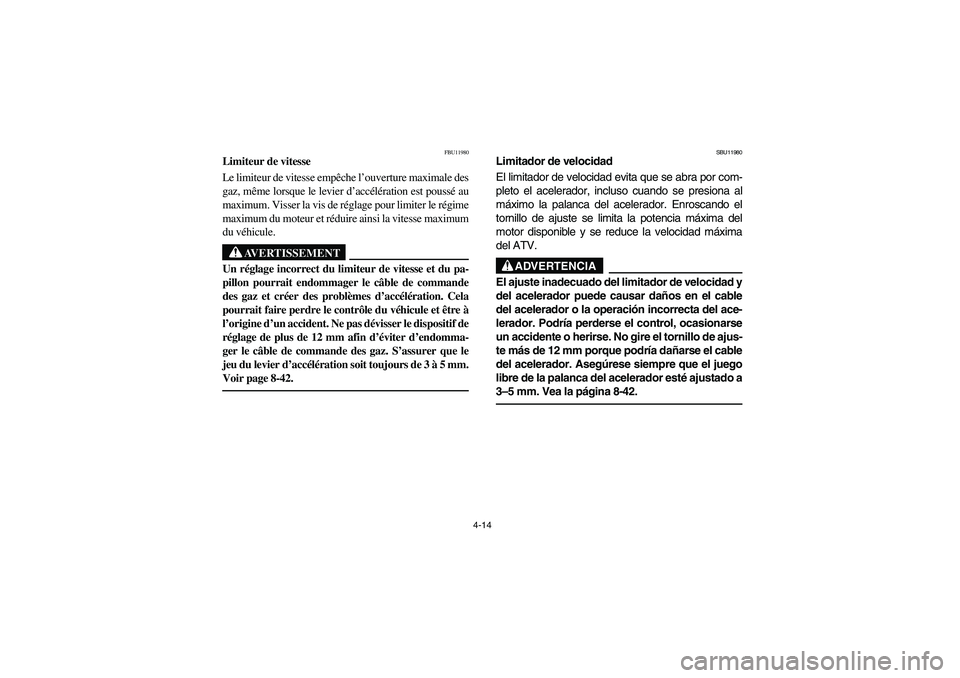

4-14
FBU11980
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maximale des
gaz, même lorsque le levier d’accélération est poussé au
maximum. Visser la vis de réglage pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum
du véhicule.
AVERTISSEMENT
_ Un réglage incorrect du limiteur de vitesse et du pa-
pillon pourrait endommager le câble de commande
des gaz et créer des problèmes d’accélération. Cela
pourrait faire perdre le contrôle du véhicule et être à
l’origine d’un accident. Ne pas dévisser le dispositif de
réglage de plus de 12 mm afin d’éviter d’endomma-
ger le câble de commande des gaz. S’assurer que le
jeu du levier d’accélération soit toujours de 3 à 5 mm.
Voir page 8-42. _
SBU11980
Limitador de velocidad
El limitador de velocidad evita que se abra por com-
pleto el acelerador, incluso cuando se presiona al
máximo la palanca del acelerador. Enroscando el
tornillo de ajuste se limita la potencia máxima del
motor disponible y se reduce la velocidad máxima
del ATV.
ADVERTENCIA
_ El ajuste inadecuado del limitador de velocidad y
del acelerador puede causar daños en el cable
del acelerador o la operación incorrecta del ace-
lerador. Podría perderse el control, ocasionarse
un accidente o herirse. No gire el tornillo de ajus-
te más de 12 mm porque podría dañarse el cable
del acelerador. Asegúrese siempre que el juego
libre de la palanca del acelerador esté ajustado a
3–5 mm. Vea la página 8-42. _
U4XE65.book Page 14 Tuesday, May 6, 2003 1:38 PM

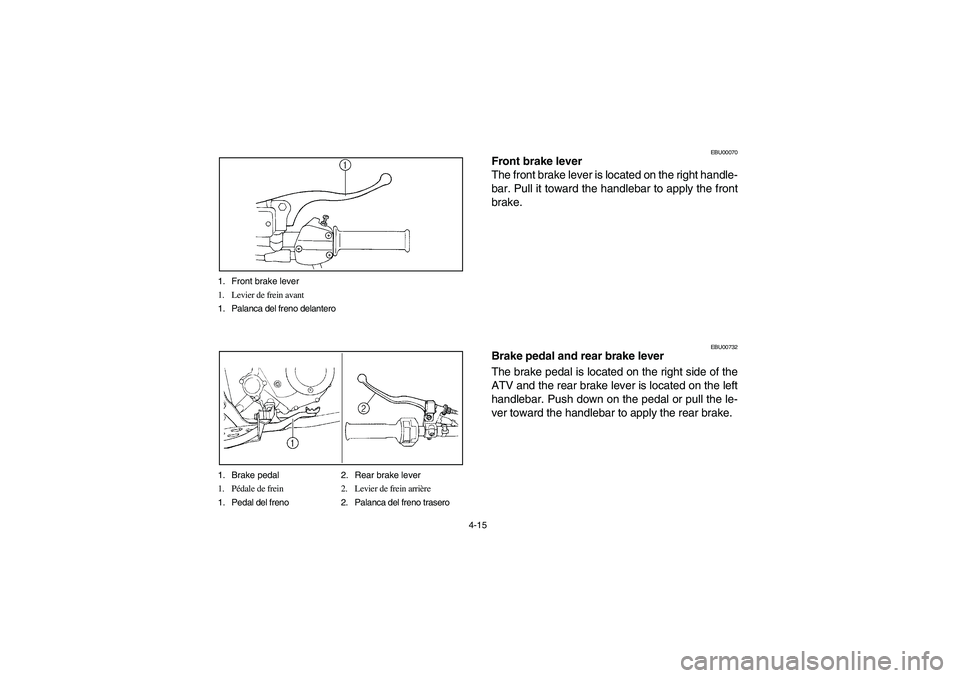

4-15 1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero
1. Brake pedal 2. Rear brake lever
1. Pédale de frein 2. Levier de frein arrière
1. Pedal del freno 2. Palanca del freno trasero
EBU00070
Front brake lever
The front brake lever is located on the right handle-
bar. Pull it toward the handlebar to apply the front
brake.
EBU00732
Brake pedal and rear brake lever
The brake pedal is located on the right side of the
ATV and the rear brake lever is located on the left
handlebar. Push down on the pedal or pull the le-
ver toward the handlebar to apply the rear brake.
