YAMAHA BIG BEAR PRO 400 2004 Owners Manual

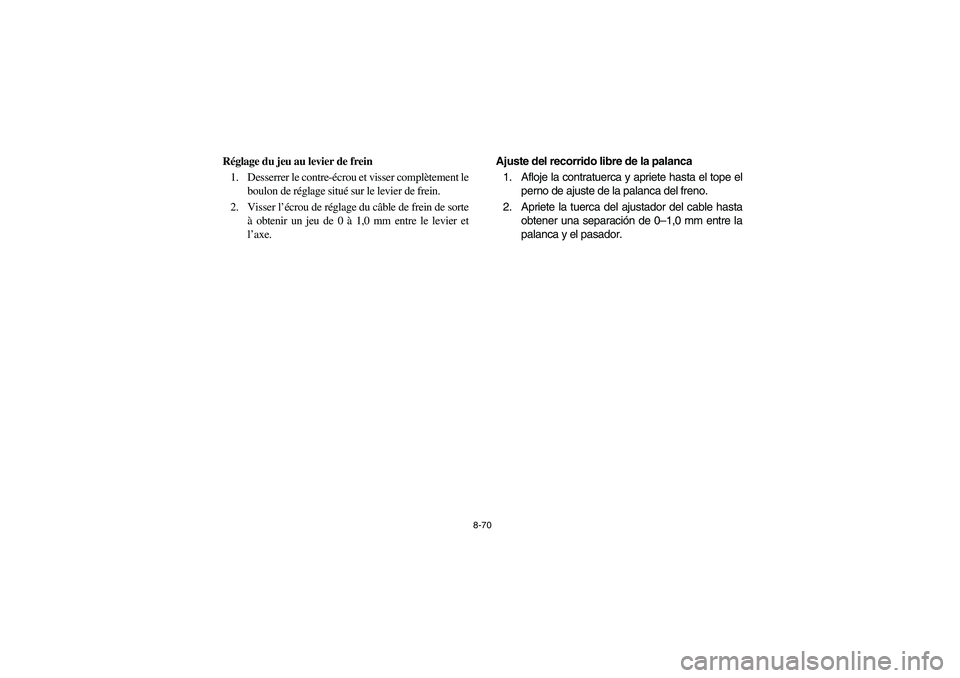

8-70
Réglage du jeu au levier de frein
1. Desserrer le contre-écrou et visser complètement le
boulon de réglage situé sur le levier de frein.
2. Visser l’écrou de réglage du câble de frein de sorte
à obtenir un jeu de 0 à 1,0 mm entre le levier et
l’axe.Ajuste del recorrido libre de la palanca
1. Afloje la contratuerca y apriete hasta el tope el
perno de ajuste de la palanca del freno.
2. Apriete la tuerca del ajustador del cable hasta
obtener una separación de 0–1,0 mm entre la
palanca y el pasador.U4SH6B.book Page 70 Tuesday, May 27, 2003 4:39 PM

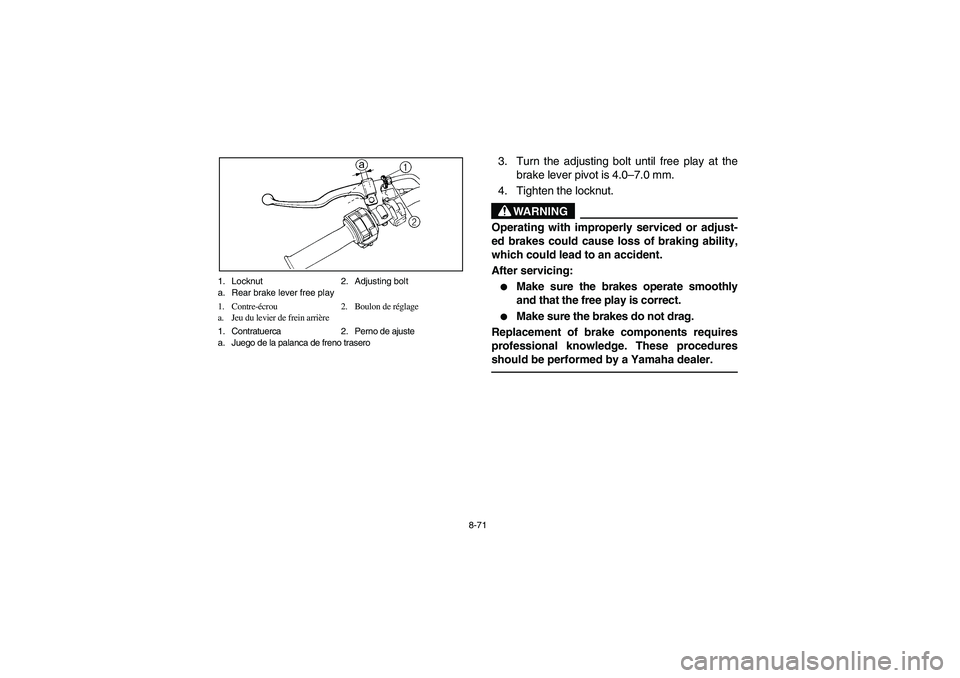

8-71 1. Locknut 2. Adjusting bolt
a. Rear brake lever free play
1. Contre-écrou 2. Boulon de réglage
a. Jeu du levier de frein arrière
1. Contratuerca 2. Perno de ajuste
a. Juego de la palanca de freno trasero
3. Turn the adjusting bolt until free play at the
brake lever pivot is 4.0–7.0 mm.
4. Tighten the locknut.
WARNING
Operating with improperly serviced or adjust-
ed brakes could cause loss of braking ability,
which could lead to an accident.
After servicing:

Make sure the brakes operate smoothly
and that the free play is correct.


Make sure the brakes do not drag.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
U4SH6B.book Page 71 Tuesday, May 27, 2003 4:39 PM

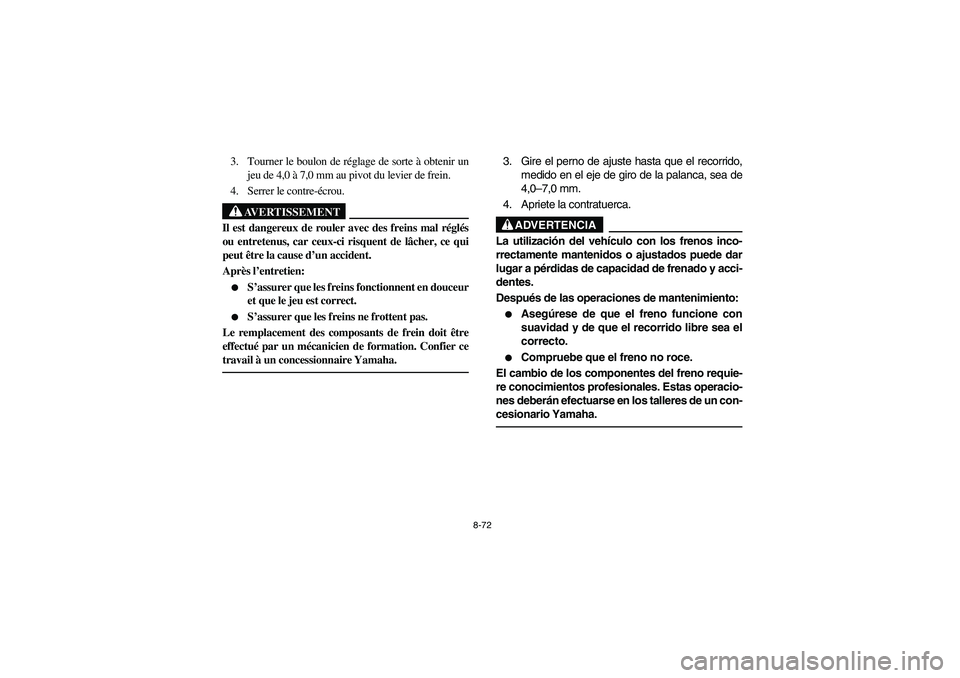

8-72
3. Tourner le boulon de réglage de sorte à obtenir un
jeu de 4,0 à 7,0 mm au pivot du levier de frein.
4. Serrer le contre-écrou.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
3. Gire el perno de ajuste hasta que el recorrido,
medido en el eje de giro de la palanca, sea de
4,0–7,0 mm.
4. Apriete la contratuerca.
ADVERTENCIA
La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes.
Después de las operaciones de mantenimiento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
U4SH6B.book Page 72 Tuesday, May 27, 2003 4:39 PM

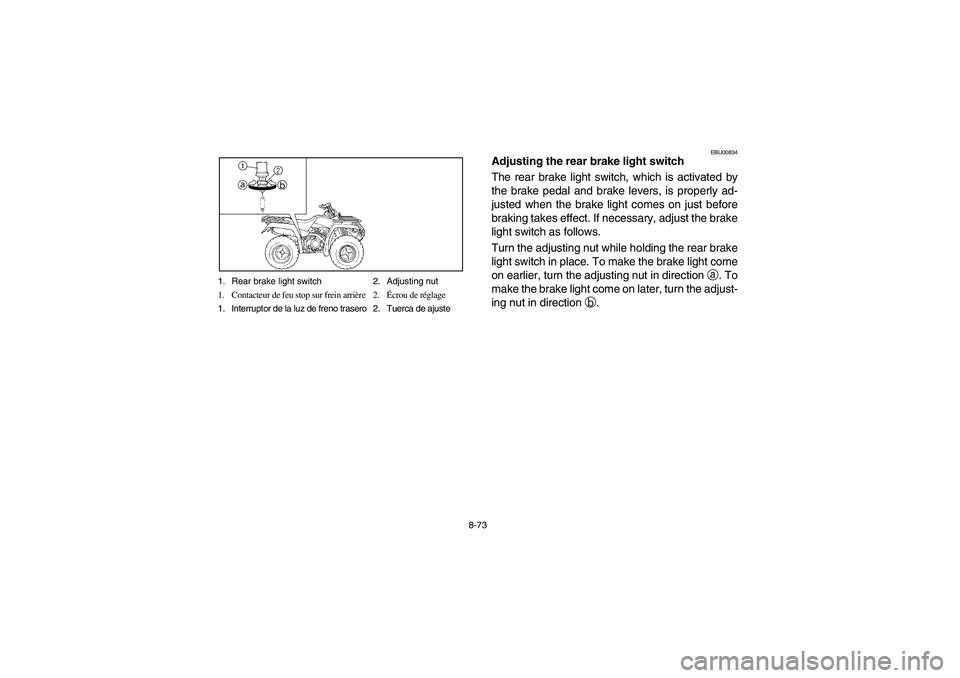

8-73 1. Rear brake light switch 2. Adjusting nut
1. Contacteur de feu stop sur frein arrière 2.Écrou de réglage
1. Interruptor de la luz de freno trasero 2. Tuerca de ajuste
EBU00834
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake levers, is properly ad-
justed when the brake light comes on just before
braking takes effect. If necessary, adjust the brake
light switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
U4SH6B.book Page 73 Tuesday, May 27, 2003 4:39 PM

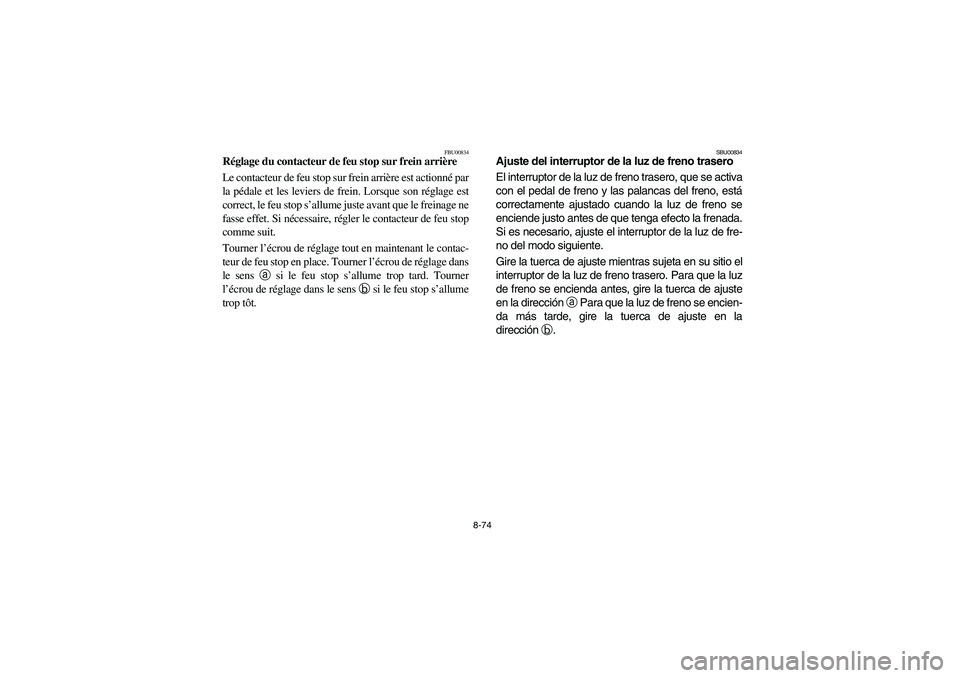

8-74
FBU00834
Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et les leviers de frein. Lorsque son réglage est
correct, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00834
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno y las palancas del freno, está
correctamente ajustado cuando la luz de freno se
enciende justo antes de que tenga efecto la frenada.
Si es necesario, ajuste el interruptor de la luz de fre-
no del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección
b.
U4SH6B.book Page 74 Tuesday, May 27, 2003 4:39 PM

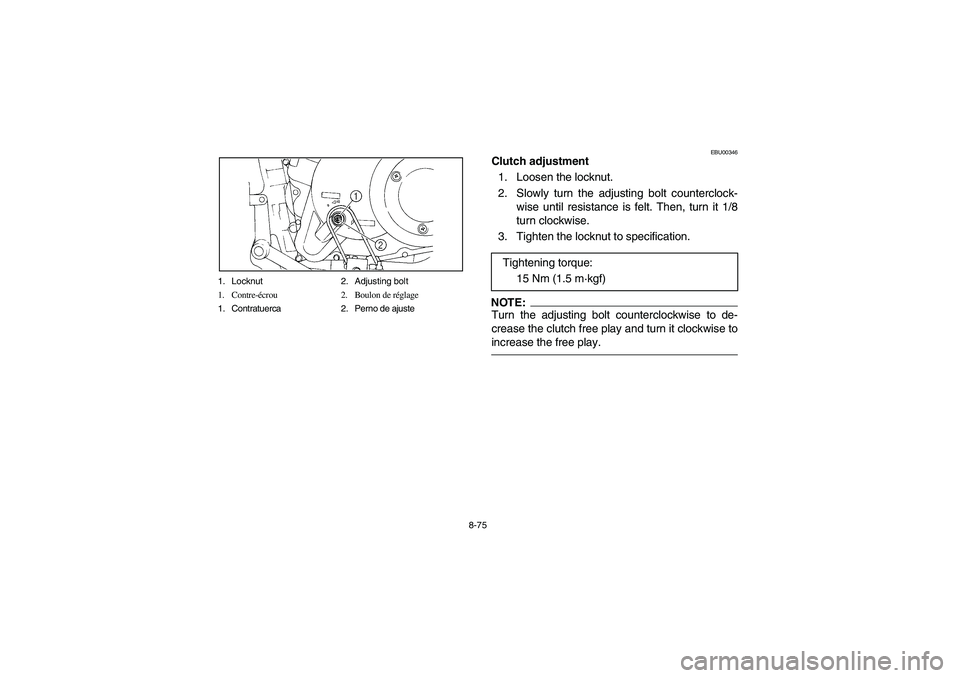

8-75 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
EBU00346
Clutch adjustment
1. Loosen the locknut.
2. Slowly turn the adjusting bolt counterclock-
wise until resistance is felt. Then, turn it 1/8
turn clockwise.
3. Tighten the locknut to specification.NOTE:Turn the adjusting bolt counterclockwise to de-
crease the clutch free play and turn it clockwise to
increase the free play.
Tightening torque:
15 Nm (1.5 m·kgf)
U4SH6B.book Page 75 Tuesday, May 27, 2003 4:39 PM

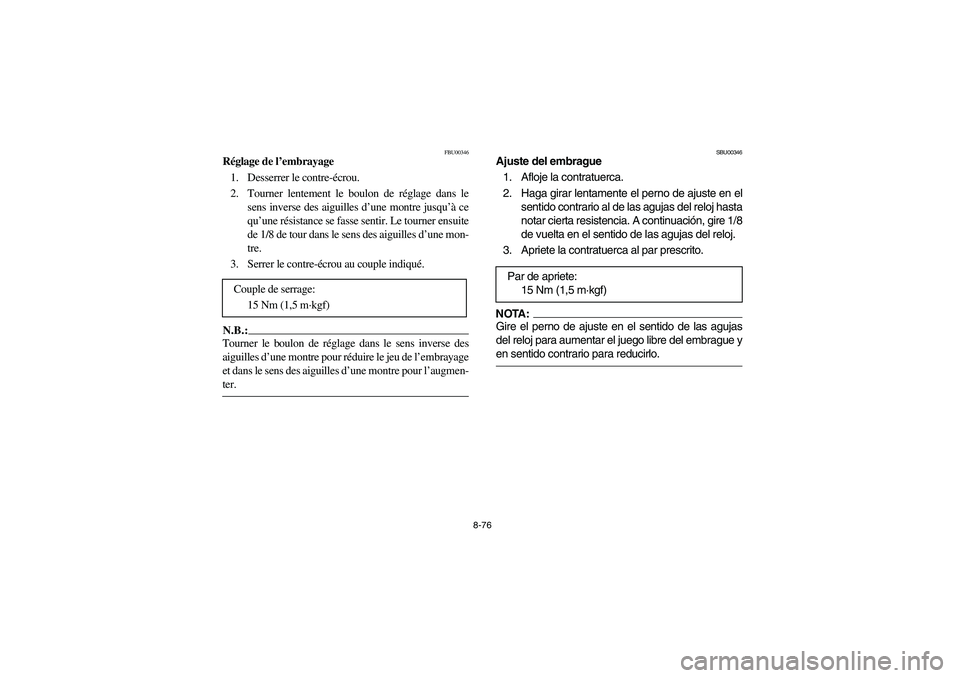

8-76
FBU00346
Réglage de l’embrayage
1. Desserrer le contre-écrou.
2. Tourner lentement le boulon de réglage dans le
sens inverse des aiguilles d’une montre jusqu’à ce
qu’une résistance se fasse sentir. Le tourner ensuite
de 1/8 de tour dans le sens des aiguilles d’une mon-
tre.
3. Serrer le contre-écrou au couple indiqué.N.B.:_ Tourner le boulon de réglage dans le sens inverse des
aiguilles d’une montre pour réduire le jeu de l’embrayage
et dans le sens des aiguilles d’une montre pour l’augmen-
ter. _
Couple de serrage:
15 Nm (1,5 m·kgf)
SBU00346
Ajuste del embrague
1. Afloje la contratuerca.
2. Haga girar lentamente el perno de ajuste en el
sentido contrario al de las agujas del reloj hasta
notar cierta resistencia. A continuación, gire 1/8
de vuelta en el sentido de las agujas del reloj.
3. Apriete la contratuerca al par prescrito.NOTA:Gire el perno de ajuste en el sentido de las agujas
del reloj para aumentar el juego libre del embrague y
en sentido contrario para reducirlo.
Par de apriete:
15 Nm (1,5 m·kgf)
U4SH6B.book Page 76 Tuesday, May 27, 2003 4:39 PM

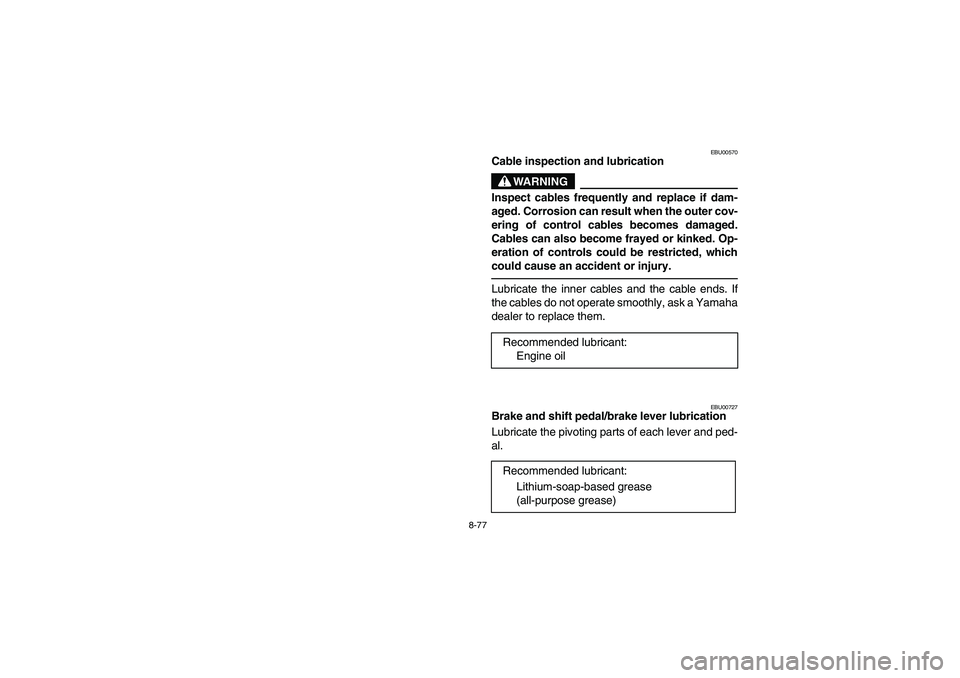

8-77
EBU00570
Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
EBU00727
Brake and shift pedal/brake lever lubrication
Lubricate the pivoting parts of each lever and ped-
al.Recommended lubricant:
Engine oil
Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
U4SH6B.book Page 77 Tuesday, May 27, 2003 4:39 PM

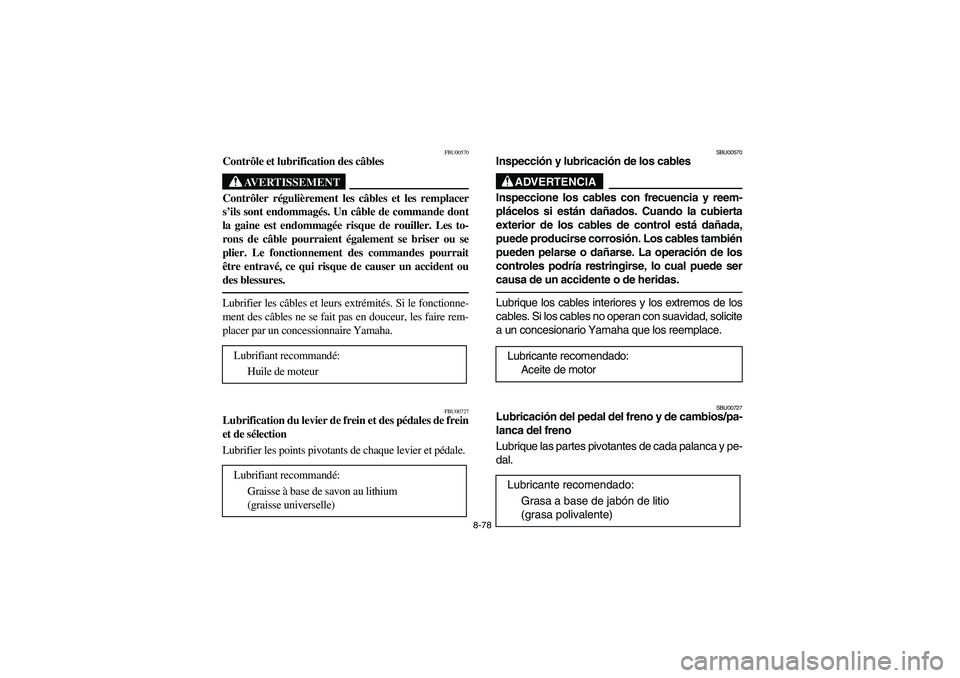

8-78
FBU00570
Contrôle et lubrification des câbles
AVERTISSEMENT
_ Contrôler régulièrement les câbles et les remplacer
s’ils sont endommagés. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures. _Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
FBU00727
Lubrification du levier de frein et des pédales de frein
et de sélection
Lubrifier les points pivotants de chaque levier et pédale. Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
SBU00570
Inspección y lubricación de los cables
ADVERTENCIA
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables también
pueden pelarse o dañarse. La operación de los
controles podría restringirse, lo cual puede ser
causa de un accidente o de heridas.Lubrique los cables interiores y los extremos de los
cables. Si los cables no operan con suavidad, solicite
a un concesionario Yamaha que los reemplace.
SBU00727
Lubricación del pedal del freno y de cambios/pa-
lanca del freno
Lubrique las partes pivotantes de cada palanca y pe-
dal.Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
U4SH6B.book Page 78 Tuesday, May 27, 2003 4:39 PM

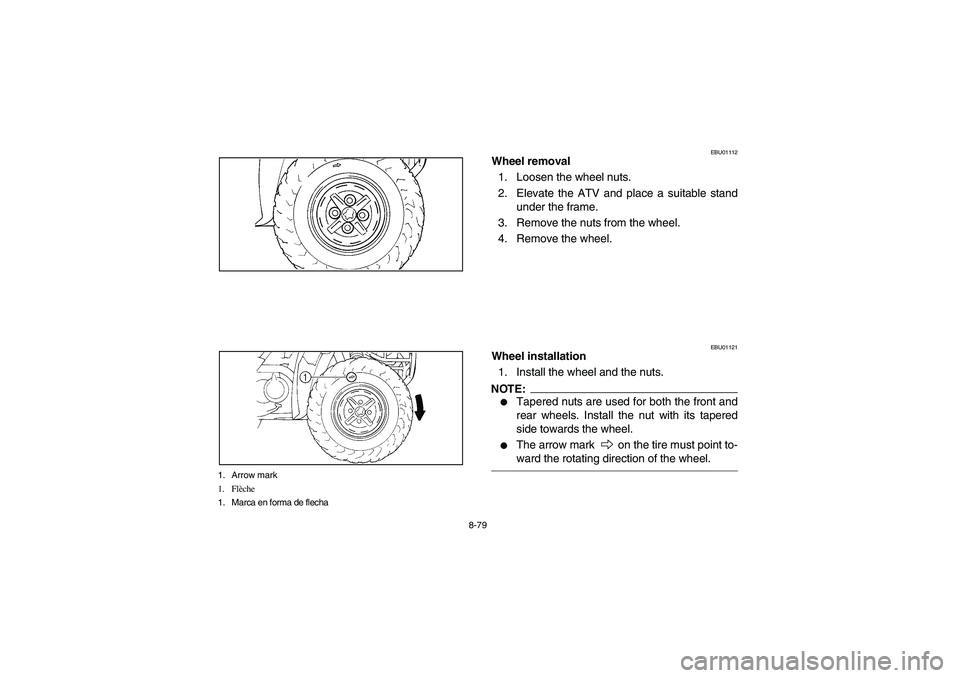

8-79
1. Arrow mark
1. Flèche
1. Marca en forma de flecha
EBU01112
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the ATV and place a suitable stand
under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.
EBU01121
Wheel installation
1. Install the wheel and the nuts.NOTE:_

Tapered nuts are used for both the front and
rear wheels. Install the nut with its tapered
side towards the wheel.


The arrow mark on the tire must point to-
ward the rotating direction of the wheel.
_
