YAMAHA BLASTER 200 2006 Owners Manual

8-92

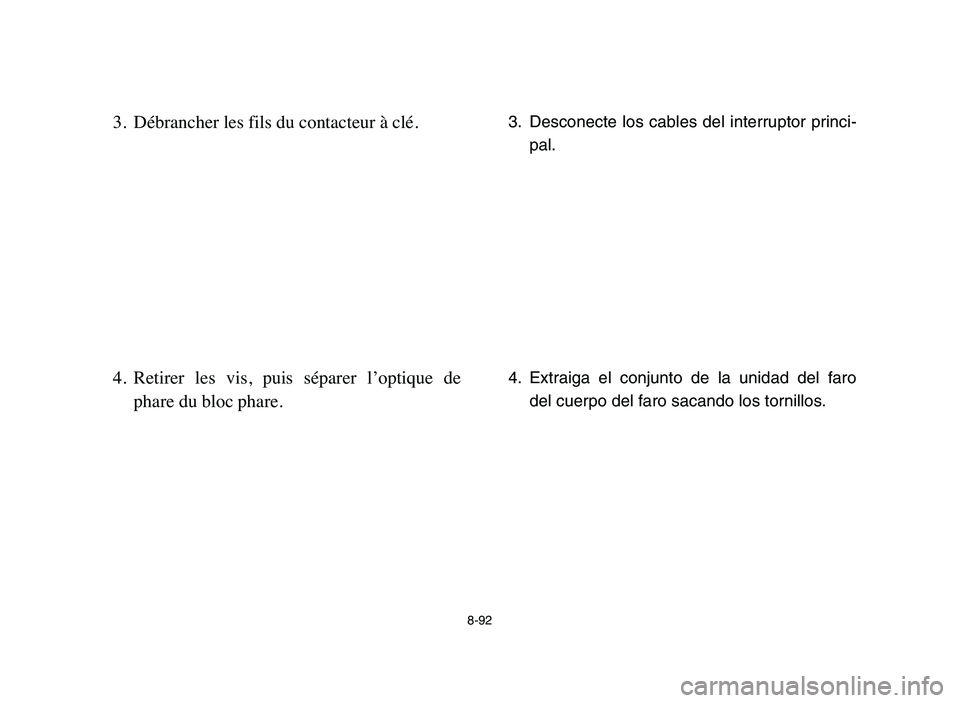

3. Débrancher les fils du contacteur à clé.
4. Retirer les vis, puis séparer l’optique de
phare du bloc phare.3. Desconecte los cables del interruptor princi-
pal.
4. Extraiga el conjunto de la unidad del faro
del cuerpo del faro sacando los tornillos.
5VM-9-63-05 3/29/05 4:04 PM Page 93

1
2

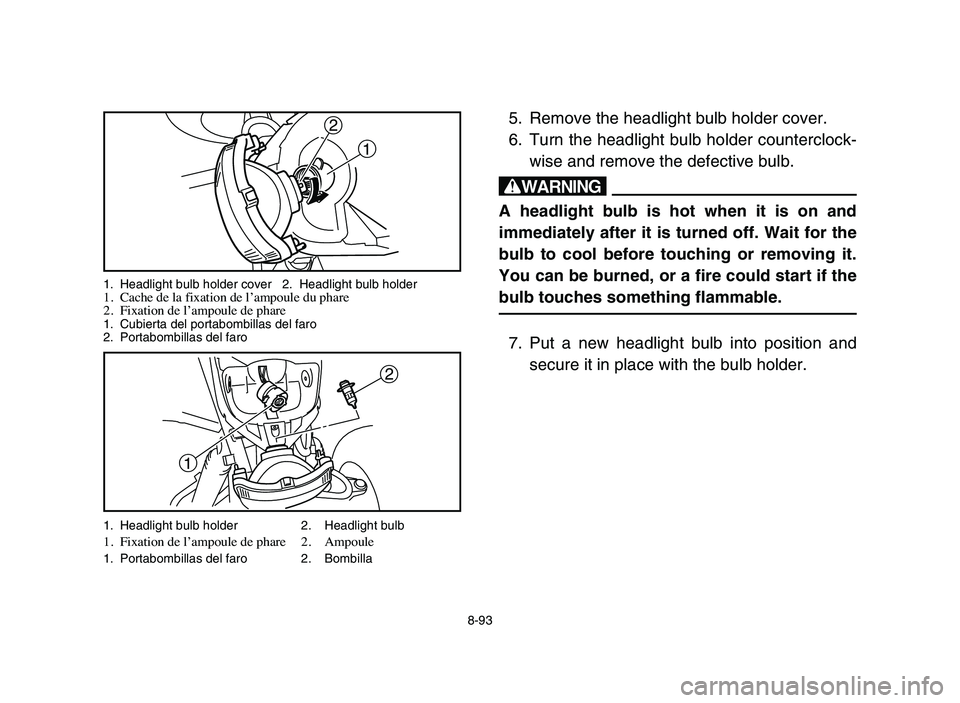

5. Remove the headlight bulb holder cover.
6. Turn the headlight bulb holder counterclock-
wise and remove the defective bulb.
w
A headlight bulb is hot when it is on and
immediately after it is turned off. Wait for the
bulb to cool before touching or removing it.
You can be burned, or a fire could start if the
bulb touches something flammable.
7. Put a new headlight bulb into position and
secure it in place with the bulb holder.
1. Headlight bulb holder 2. Headlight bulb1. Fixation de l’ampoule de phare 2. Ampoule1. Portabombillas del faro 2. Bombilla
8-93
1 2
1. Headlight bulb holder cover 2. Headlight bulb holder1. Cache de la fixation de l’ampoule du phare
2. Fixation de l’ampoule de phare
1. Cubierta del portabombillas del faro
2. Portabombillas del faro
5VM-9-63-05 3/29/05 4:04 PM Page 94

8-94
5. Déposer le cache de la fixation de l’ampoule
du phare.
6. Tourner la fixation de l’ampoule de phare
dans le sens inverse des aiguilles d’une
montre et retirer l’ampoule défectueuse.
XG
Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son
extinction. Attendre que l’ampoule soit
refroidie avant de la toucher ou de la déposer.
Il y a risque de brûlure ou d’incendie si
l’ampoule entre en contact avec des objets
inflammables.
7. Mettre une nouvelle ampoule de phare en
place et la fixer à l’aide de la fixation
d’ampoule.
5. Extraiga la cubierta del portabombillas del
faro.
6. Gire el portabombillas en sentido contrario a
las agujas del reloj para retirar la bombilla
defectuosa.
XR
Cuando está encendida e inmediatamente
después de apagarla, las bombillas de los
faros están muy calientes. Antes de tocarlas
o desmontarlas, espere a que se enfríen.
Podría sufrirse una quemadura o provocarse
un incendio si la bombilla entra en contacto
con algo inflamable.
7. Coloque una bombilla del faro nueva en la
posición correcta y sujétela con el porta-
bombillas.
5VM-9-63-05 3/29/05 4:04 PM Page 95

a
22
11
cC

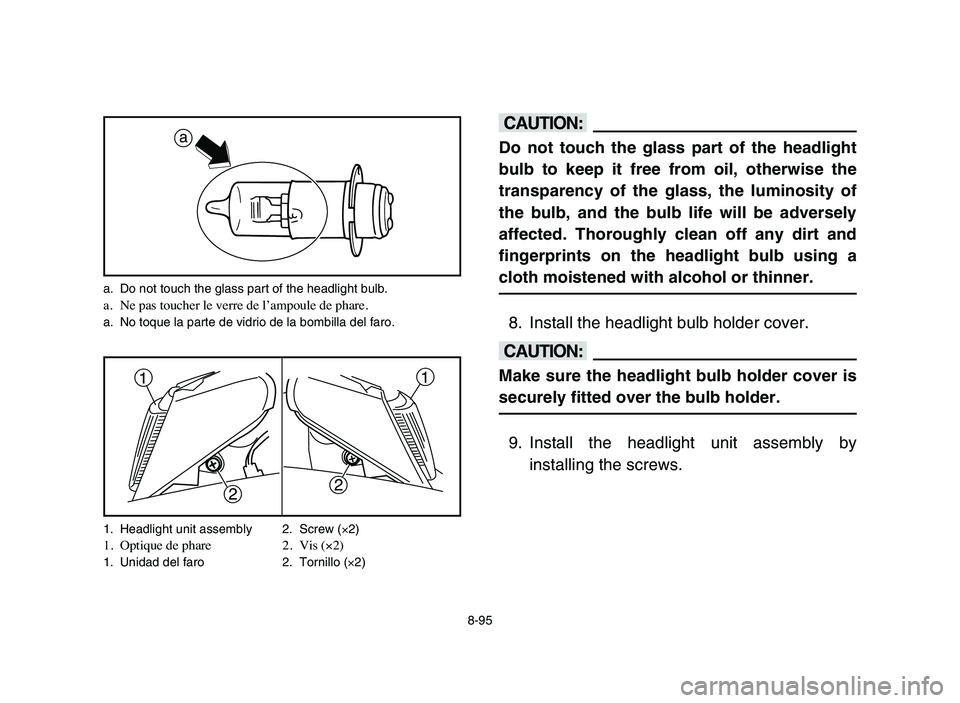

Do not touch the glass part of the headlight
bulb to keep it free from oil, otherwise the
transparency of the glass, the luminosity of
the bulb, and the bulb life will be adversely
affected. Thoroughly clean off any dirt and
fingerprints on the headlight bulb using a
cloth moistened with alcohol or thinner.
8. Install the headlight bulb holder cover.
cC
Make sure the headlight bulb holder cover is
securely fitted over the bulb holder.
9. Install the headlight unit assembly by
installing the screws.
a. Do not touch the glass part of the headlight bulb.a. Ne pas toucher le verre de l’ampoule de phare.a. No toque la parte de vidrio de la bombilla del faro.
8-95 1. Headlight unit assembly 2. Screw (×2)
1. Optique de phare 2. Vis (×2)1. Unidad del faro 2. Tornillo (×2)
5VM-9-63-05 3/29/05 4:04 PM Page 96

8-96
fF

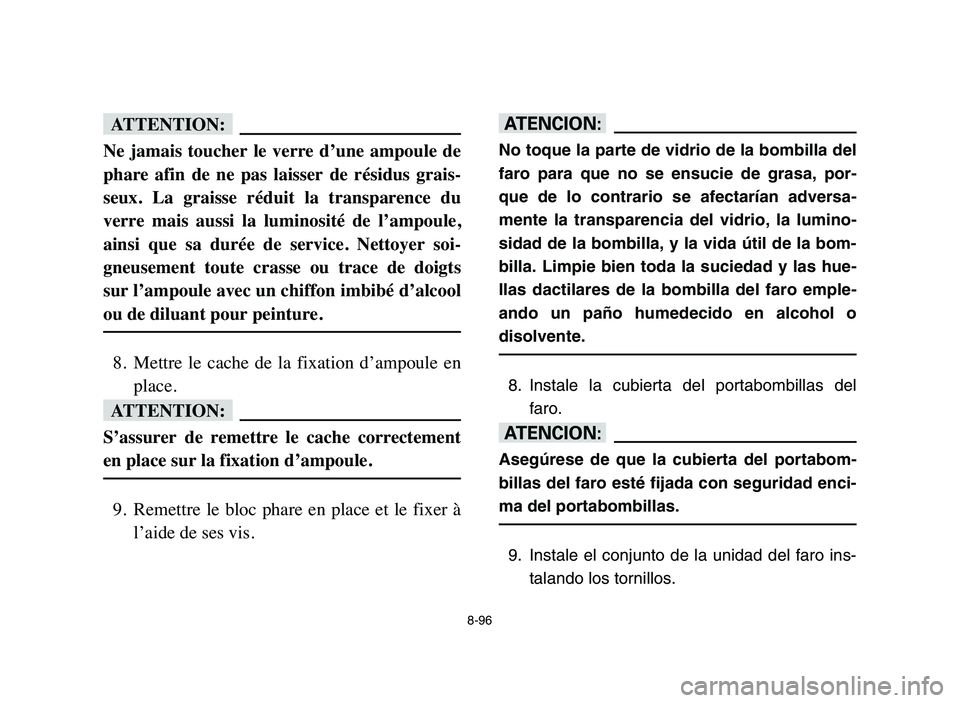

Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool
ou de diluant pour peinture.
8. Mettre le cache de la fixation d’ampoule en
place.
fF
S’assurer de remettre le cache correctement
en place sur la fixation d’ampoule.
9. Remettre le bloc phare en place et le fixer à
l’aide de ses vis.
yY
No toque la parte de vidrio de la bombilla del
faro para que no se ensucie de grasa, por-
que de lo contrario se afectarían adversa-
mente la transparencia del vidrio, la lumino-
sidad de la bombilla, y la vida útil de la bom-
billa. Limpie bien toda la suciedad y las hue-
llas dactilares de la bombilla del faro emple-
ando un paño humedecido en alcohol o
disolvente.
8. Instale la cubierta del portabombillas del
faro.
yY
Asegúrese de que la cubierta del portabom-
billas del faro esté fijada con seguridad enci-
ma del portabombillas.
9. Instale el conjunto de la unidad del faro ins-
talando los tornillos.
5VM-9-63-05 3/29/05 4:04 PM Page 97

a b
1
1. Adjusting screw 1. Vis de réglage1. Tornillo de ajuste
8-97

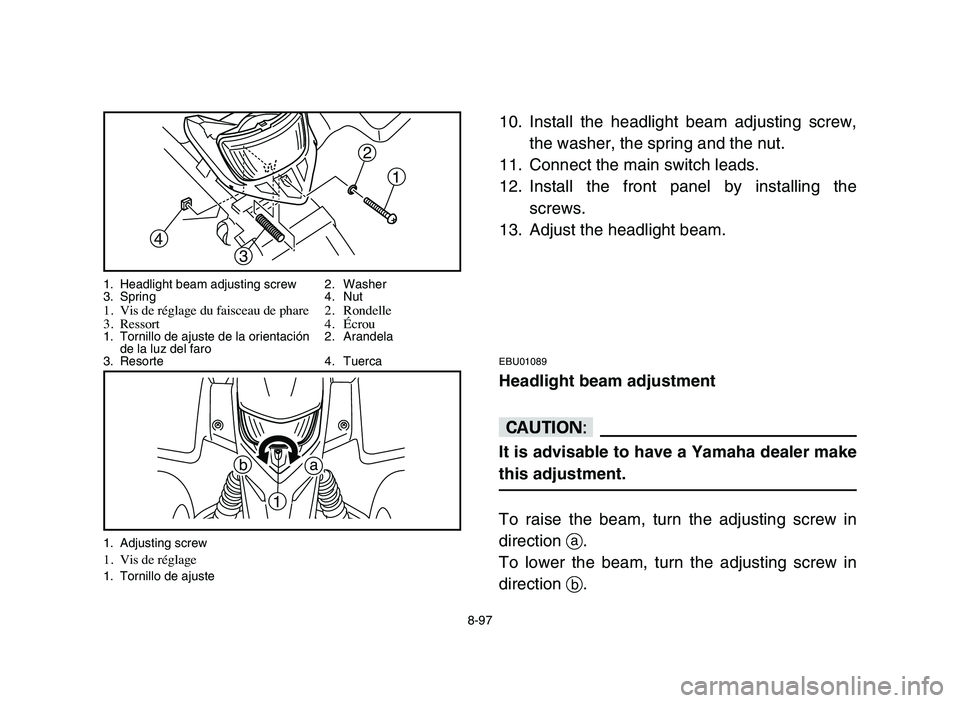

10. Install the headlight beam adjusting screw,
the washer, the spring and the nut.
11. Connect the main switch leads.
12. Install the front panel by installing the
screws.
13. Adjust the headlight beam.
EBU01089
Headlight beam adjustment
cC
It is advisable to have a Yamaha dealer make
this adjustment.
To raise the beam, turn the adjusting screw in
direction a.
To lower the beam, turn the adjusting screw in
direction b.
1
3
4
2
1. Headlight beam adjusting screw 2. Washer
3. Spring 4. Nut
1. Vis de réglage du faisceau de phare 2. Rondelle
3. Ressort 4. Écrou
1. Tornillo de ajuste de la orientación 2. Arandela
de la luz del faro
3. Resorte 4. Tuerca
5VM-9-63-05 3/29/05 4:04 PM Page 98

8-98

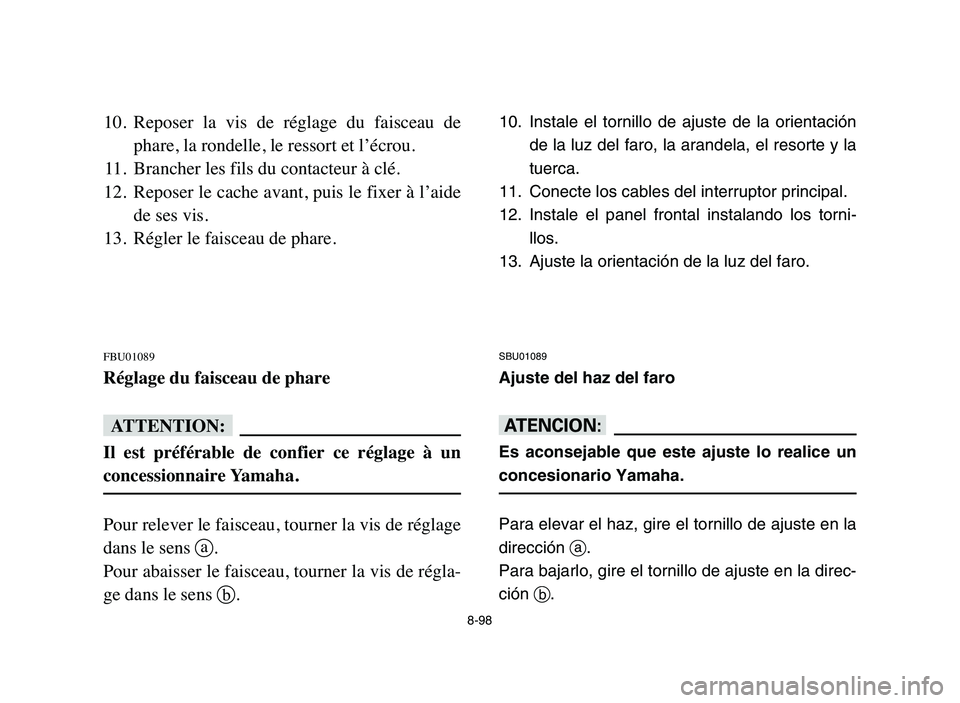

10. Reposer la vis de réglage du faisceau de
phare, la rondelle, le ressort et l’écrou.
11. Brancher les fils du contacteur à clé.
12. Reposer le cache avant, puis le fixer à l’aide
de ses vis.
13. Régler le faisceau de phare.
FBU01089
Réglage du faisceau de phare
fF
Il est préférable de confier ce réglage à un
concessionnaire Yamaha.
Pour relever le faisceau, tourner la vis de réglage
dans le sens a.
Pour abaisser le faisceau, tourner la vis de régla-
ge dans le sens b.
10. Instale el tornillo de ajuste de la orientación
de la luz del faro, la arandela, el resorte y la
tuerca.
11. Conecte los cables del interruptor principal.
12. Instale el panel frontal instalando los torni-
llos.
13. Ajuste la orientación de la luz del faro.
SBU01089
Ajuste del haz del faro
yY
Es aconsejable que este ajuste lo realice un
concesionario Yamaha.
Para elevar el haz, gire el tornillo de ajuste en la
dirección a.
Para bajarlo, gire el tornillo de ajuste en la direc-
ción b.
5VM-9-63-05 3/29/05 4:04 PM Page 99

8-99
EBU00861

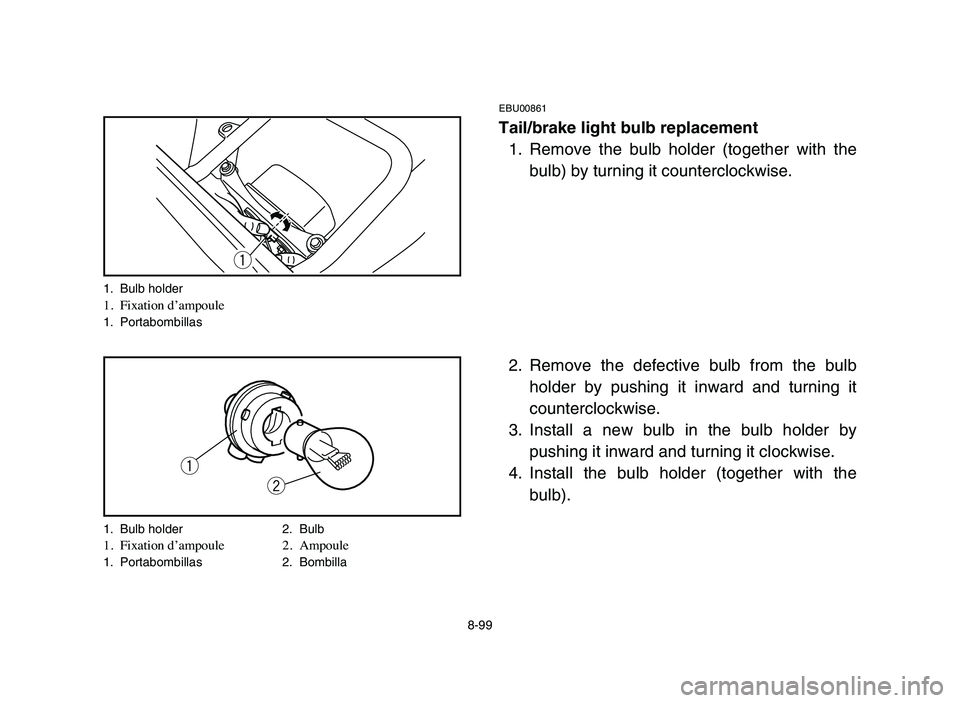

Tail/brake light bulb replacement
1. Remove the bulb holder (together with the
bulb) by turning it counterclockwise.
2. Remove the defective bulb from the bulb
holder by pushing it inward and turning it
counterclockwise.
3. Install a new bulb in the bulb holder by
pushing it inward and turning it clockwise.
4. Install the bulb holder (together with the
bulb).
q
q
w
1. Bulb holder1. Fixation d’ampoule1. Portabombillas
1. Bulb holder 2. Bulb
1. Fixation d’ampoule 2. Ampoule1. Portabombillas 2. Bombilla
5VM-9-63-05 3/29/05 4:04 PM Page 100

8-100
FBU00861

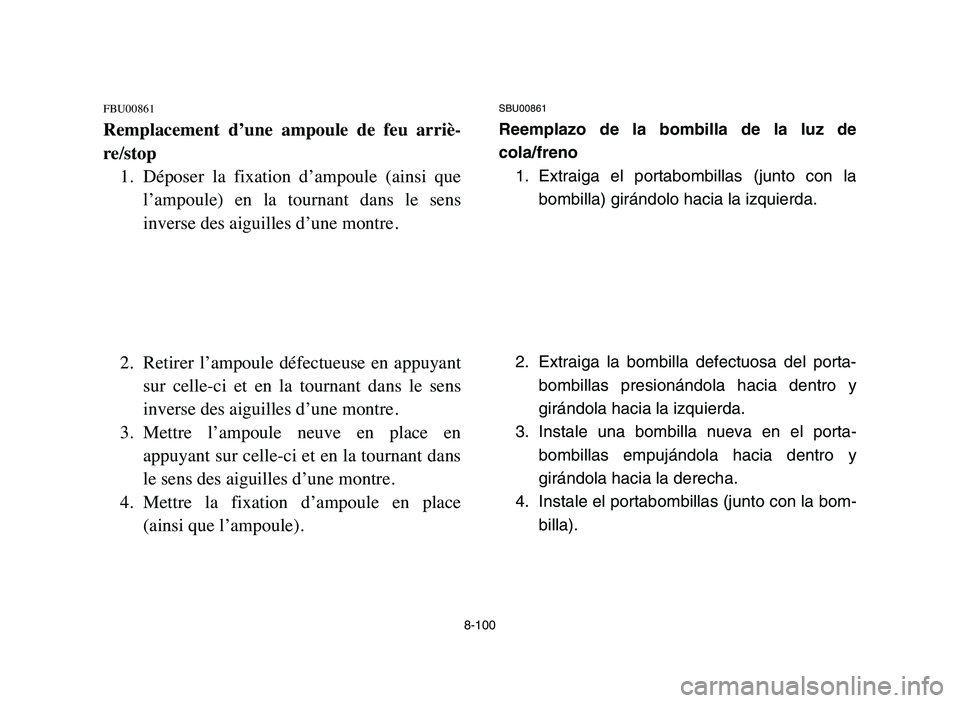

Remplacement d’une ampoule de feu arriè-
re/stop
1. Déposer la fixation d’ampoule (ainsi que
l’ampoule) en la tournant dans le sens
inverse des aiguilles d’une montre.
2. Retirer l’ampoule défectueuse en appuyant
sur celle-ci et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Mettre l’ampoule neuve en place en
appuyant sur celle-ci et en la tournant dans
le sens des aiguilles d’une montre.
4. Mettre la fixation d’ampoule en place
(ainsi que l’ampoule).
SBU00861
Reemplazo de la bombilla de la luz de
cola/freno
1. Extraiga el portabombillas (junto con la
bombilla) girándolo hacia la izquierda.
2. Extraiga la bombilla defectuosa del porta-
bombillas presionándola hacia dentro y
girándola hacia la izquierda.
3. Instale una bombilla nueva en el porta-
bombillas empujándola hacia dentro y
girándola hacia la derecha.
4. Instale el portabombillas (junto con la bom-
billa).
5VM-9-63-05 3/29/05 4:04 PM Page 101

8-101
EBU00413
Troubleshooting
Although Yamaha machines receive a rigid
inspection before shipment from the factory,
trouble may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of
power. The troubleshooting chart describes a
quick, easy procedure for making checks. If
your machine requires any repair, take it to a
Yamaha dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to
properly service your machine. Use only gen-
uine Yamaha parts on your machine. Imitation
parts may look like Yamaha parts, but they are
often inferior. Consequently, they have a short-
er service life and can lead to expensive repair
bills.
