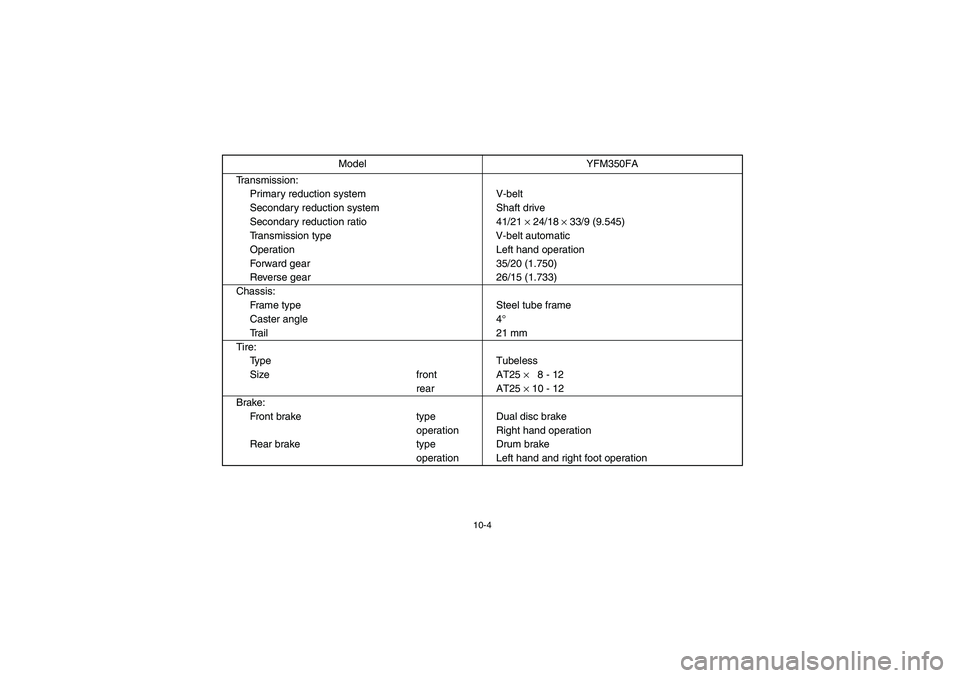

10-4
Transmission:
Primary reduction system V-belt
Secondary reduction system Shaft drive
Secondary reduction ratio 41/21
× 24/18
× 33/9 (9.545)
Transmission type V-belt automatic
Operation Left hand operation
Forward gear 35/20 (1.750)
Reverse gear 26/15 (1.733)
Chassis:
Frame type Steel tube frame
Caster angle 4°
Trail 21 mm
Tire:
Type Tubeless
Size front AT25
×8 - 12
rear AT25
× 10 - 12
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Drum brake
operation Left hand and right foot operation Model YFM350FA
U5UH61.book Page 4 Tuesday, April 20, 2004 10:10 AM

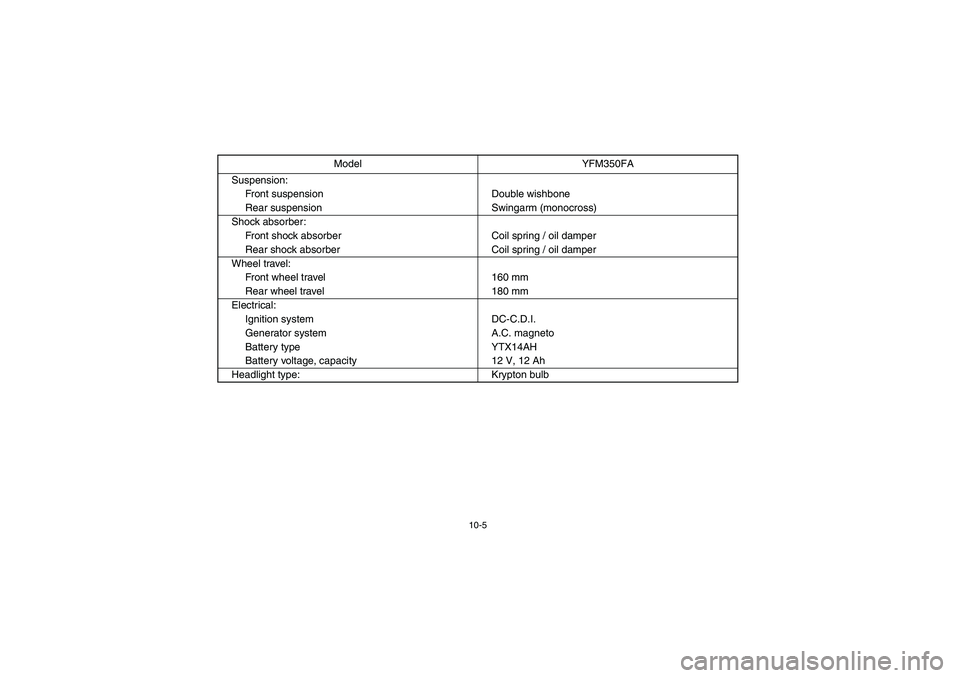

10-5
Suspension:
Front suspension Double wishbone
Rear suspension Swingarm (monocross)
Shock absorber:
Front shock absorber Coil spring / oil damper
Rear shock absorber Coil spring / oil damper
Wheel travel:
Front wheel travel 160 mm
Rear wheel travel 180 mm
Electrical:
Ignition system DC-C.D.I.
Generator system A.C. magneto
Battery type YTX14AH
Battery voltage, capacity 12 V, 12 Ah
Headlight type: Krypton bulbModel YFM350FA
U5UH61.book Page 5 Tuesday, April 20, 2004 10:10 AM

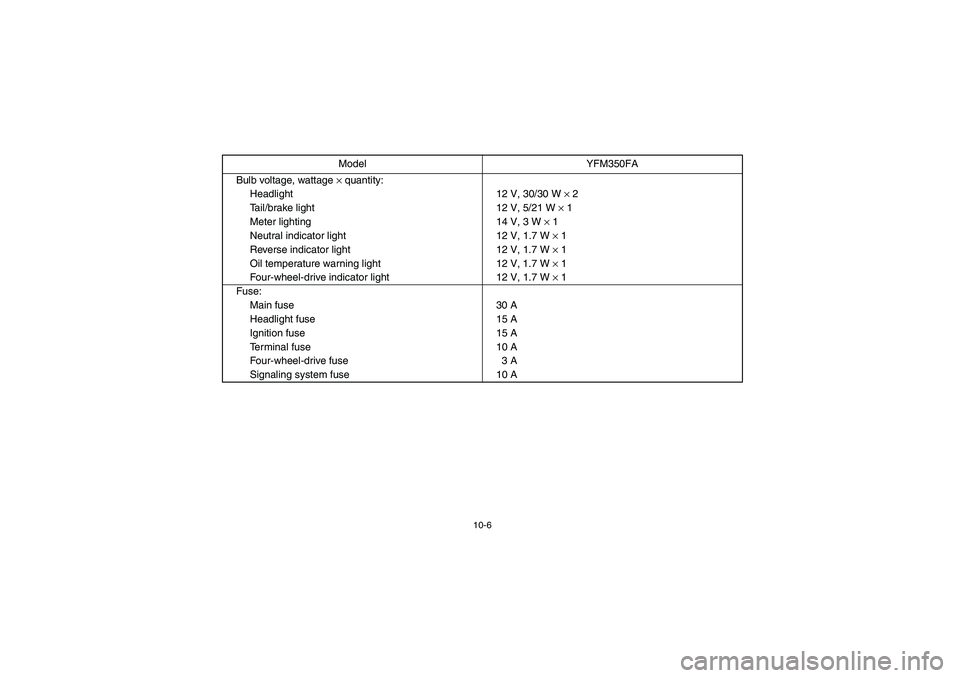

10-6
Bulb voltage, wattage
× quantity:
Headlight 12 V, 30/30 W
× 2
Tail/brake light 12 V, 5/21 W
× 1
Meter lighting 14 V, 3 W
× 1
Neutral indicator light 12 V, 1.7 W
× 1
Reverse indicator light 12 V, 1.7 W
× 1
Oil temperature warning light 12 V, 1.7 W
× 1
Four-wheel-drive indicator light 12 V, 1.7 W
× 1
Fuse:
Main fuse 30 A
Headlight fuse 15 A
Ignition fuse 15 A
Terminal fuse 10 A
Four-wheel-drive fuse 3 A
Signaling system fuse 10 AModel YFM350FA
U5UH61.book Page 6 Tuesday, April 20, 2004 10:10 AM

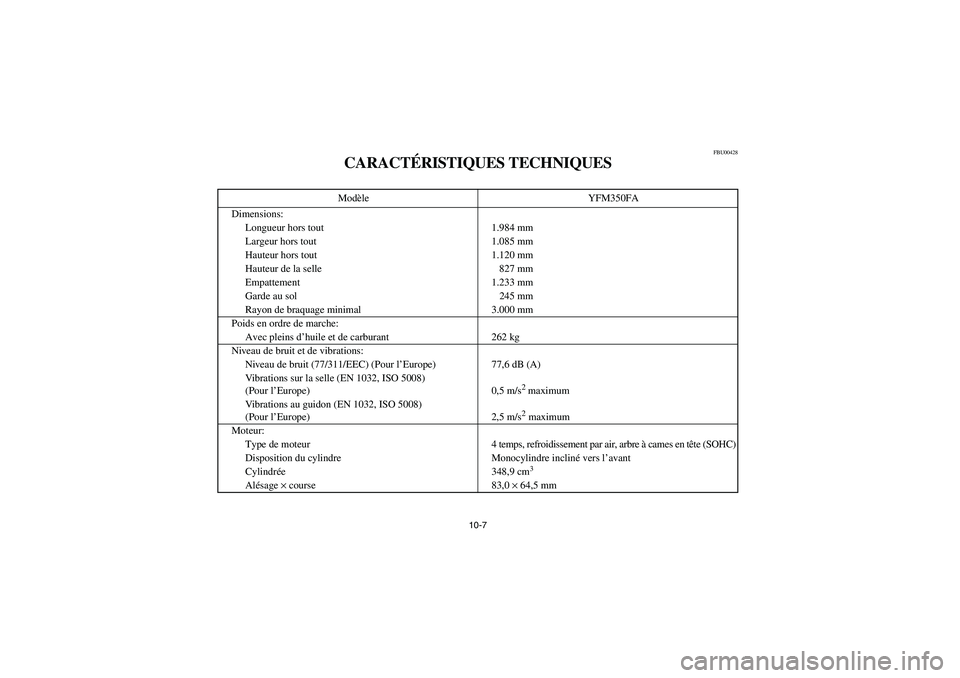

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUESModèle YFM350FA
Dimensions:
Longueur hors tout 1.984 mm
Largeur hors tout 1.085 mm
Hauteur hors tout 1.120 mm
Hauteur de la selle 827 mm
Empattement 1.233 mm
Garde au sol 245 mm
Rayon de braquage minimal 3.000 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 262 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311/EEC) (Pour l’Europe) 77,6 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008)
(Pour l’Europe) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008)
(Pour l’Europe) 2,5 m/s2 maximum
Moteur:
Type de moteur 4 temps, refroidissement par air, arbre à cames en tête (SOHC)
Disposition du cylindre Monocylindre incliné vers l’avant
Cylindrée 348,9 cm3
Alésage ×
course 83,0 ×
64,5 mm
U5UH61.book Page 7 Tuesday, April 20, 2004 10:10 AM

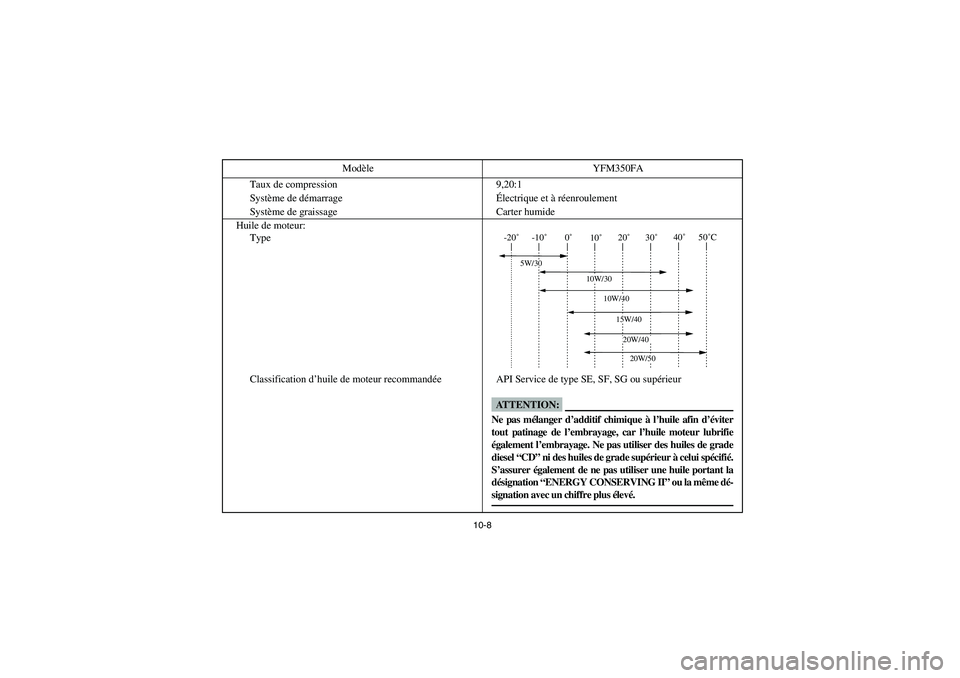

10-8
Taux de compression 9,20:1
Système de démarrageÉlectrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM350FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
U5UH61.book Page 8 Tuesday, April 20, 2004 10:10 AM

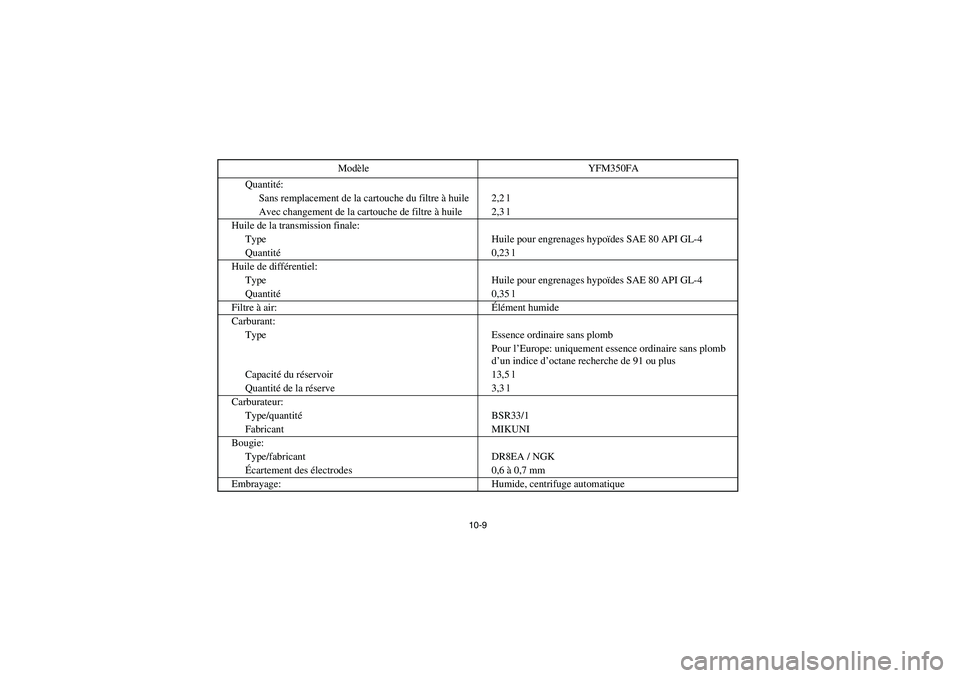

10-9
Quantité:
Sans remplacement de la cartouche du filtre à huile 2,2 l
Avec changement de la cartouche de filtre à huile 2,3 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,23 l
Huile de différentiel:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,35 l
Filtre à air:Élément humide
Carburant:
Type Essence ordinaire sans plomb
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir 13,5 l
Quantité de la réserve 3,3 l
Carburateur:
Type/quantitéBSR33/1
Fabricant MIKUNI
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage: Humide, centrifuge automatiqueModèle YFM350FA
U5UH61.book Page 9 Tuesday, April 20, 2004 10:10 AM

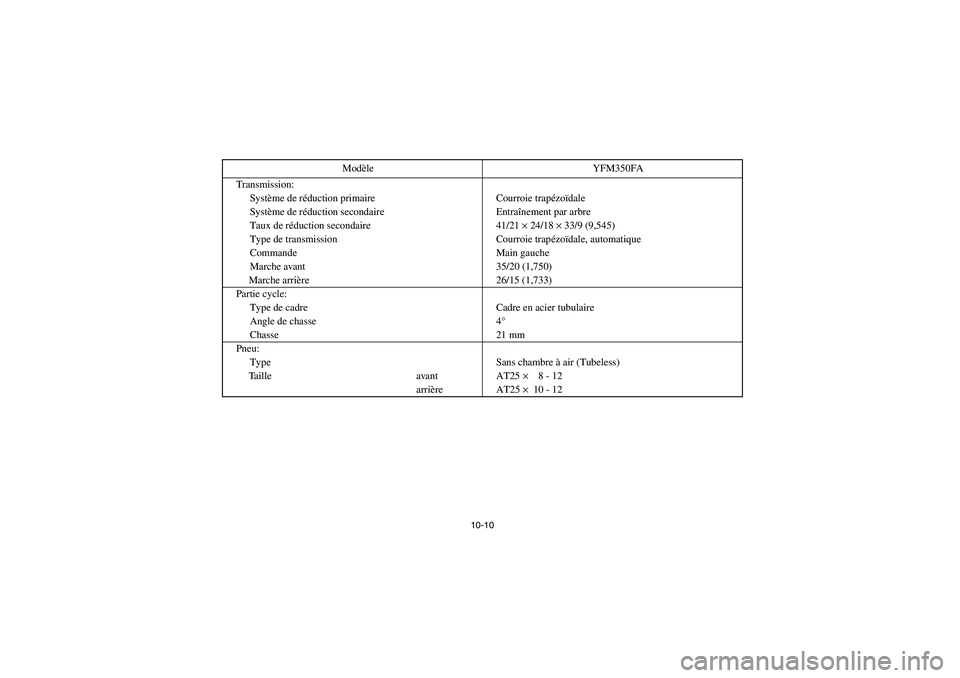

10-10
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 41/21 × 24/18 × 33/9 (9,545)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche avant 35/20 (1,750)
Marche arrière 26/15 (1,733)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4°
Chasse 21 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25 ×8 - 12
arrière AT25 × 10 - 12 Modèle YFM350FA
U5UH61.book Page 10 Tuesday, April 20, 2004 10:10 AM

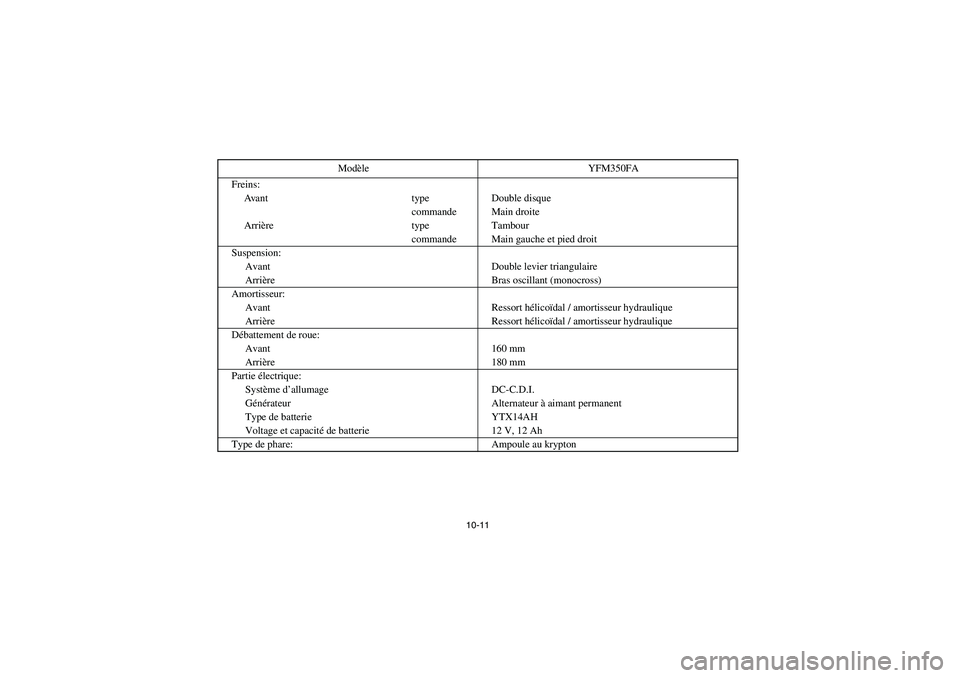

10-11
Freins:
Avant type Double disque
commande Main droite
Arrière type Tambour
commande Main gauche et pied droit
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mm
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX14AH
Voltage et capacité de batterie 12 V, 12 Ah
Type de phare: Ampoule au kryptonModèle YFM350FA
U5UH61.book Page 11 Tuesday, April 20, 2004 10:10 AM

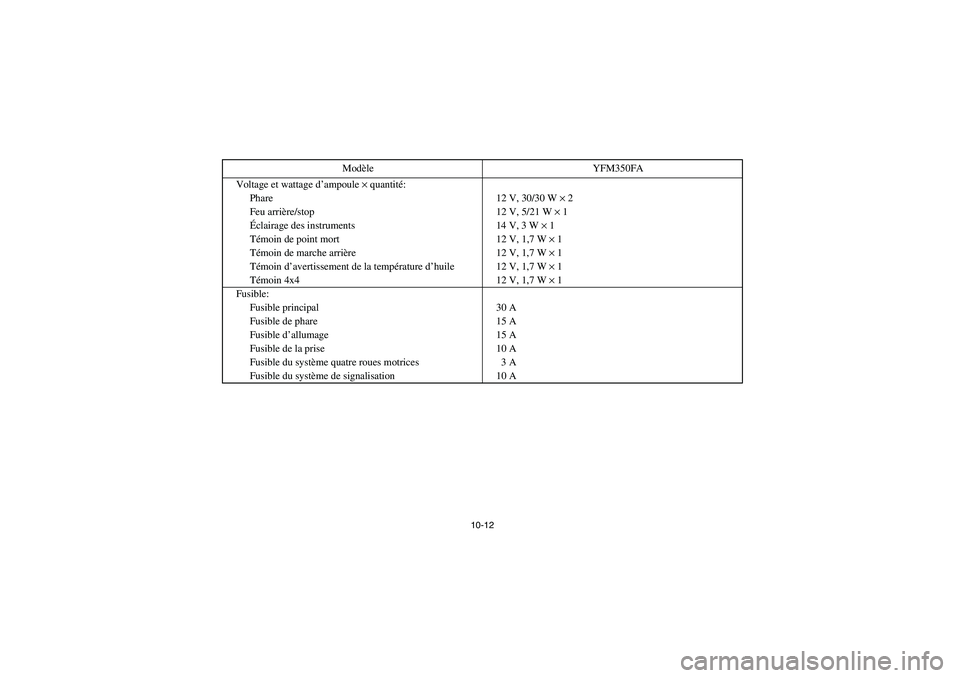

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Éclairage des instruments 14 V, 3 W × 1
Témoin de point mort 12 V, 1,7 W × 1
Témoin de marche arrière 12 V, 1,7 W × 1
Témoin d’avertissement de la température d’huile 12 V, 1,7 W × 1
Témoin 4x4 12 V, 1,7 W × 1
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 15 A
Fusible de la prise 10 A
Fusible du système quatre roues motrices 3 A
Fusible du système de signalisation 10 AModèle YFM350FA
U5UH61.book Page 12 Tuesday, April 20, 2004 10:10 AM

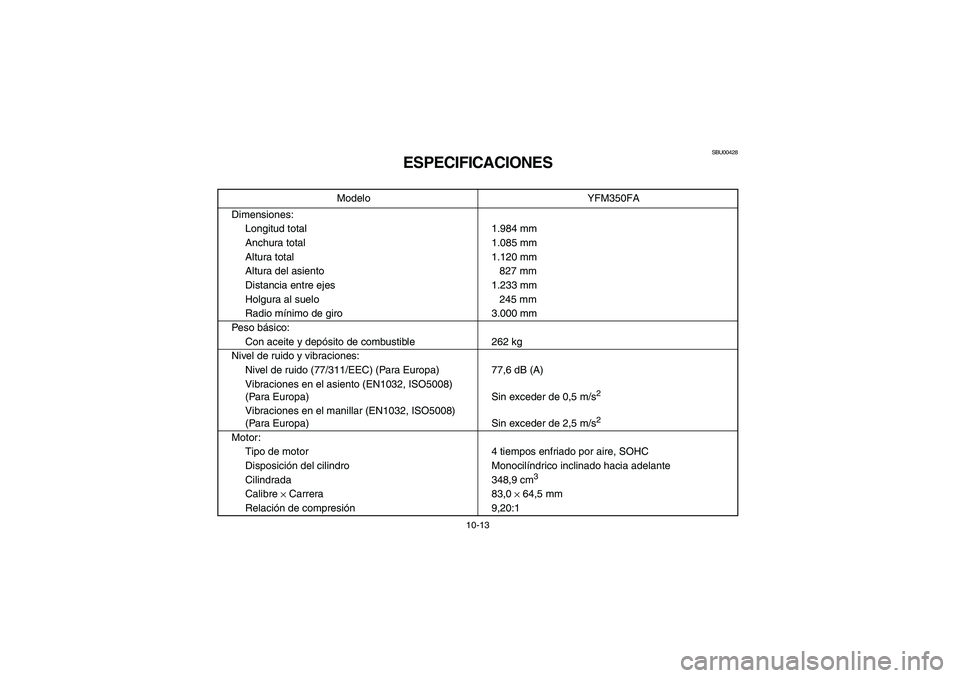

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM350FA
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 262 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 77,6 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por aire, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 348,9 cm
3
Calibre
× Carrera 83,0
× 64,5 mm
Relación de compresión 9,20:1
