YAMAHA BRUIN 350 2WD 2006 Owners Manual

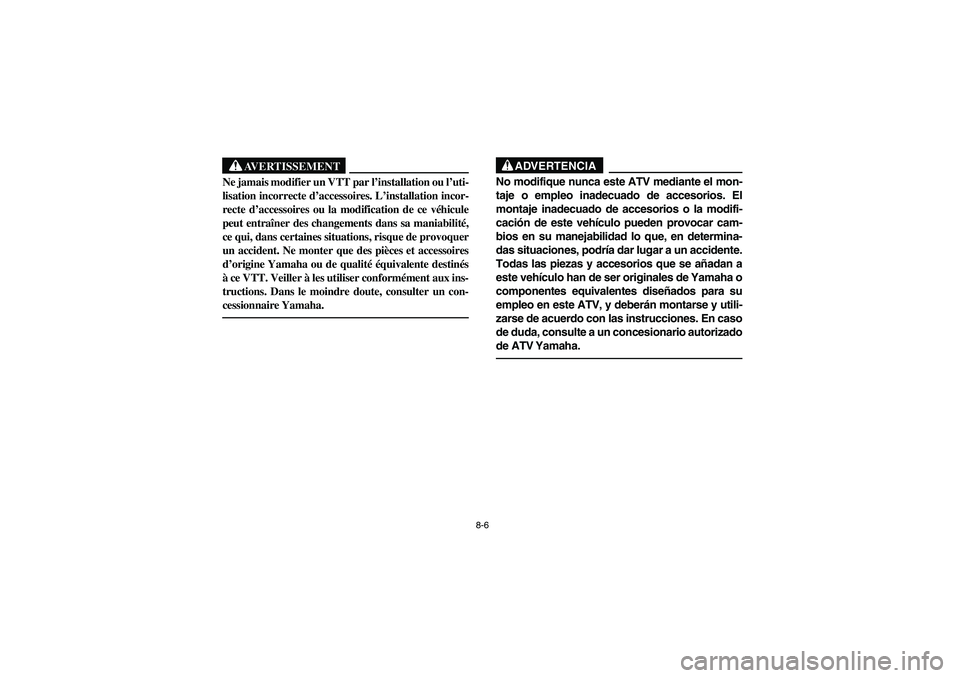

8-6
AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
_ No modifique nunca este ATV mediante el mon-
taje o empleo inadecuado de accesorios. El
montaje inadecuado de accesorios o la modifi-
cación de este vehículo pueden provocar cam-
bios en su manejabilidad lo que, en determina-
das situaciones, podría dar lugar a un accidente.
Todas las piezas y accesorios que se añadan a
este vehículo han de ser originales de Yamaha o
componentes equivalentes diseñados para su
empleo en este ATV, y deberán montarse y utili-
zarse de acuerdo con las instrucciones. En caso
de duda, consulte a un concesionario autorizado
de ATV Yamaha. _
EE.book Page 6 Friday, April 1, 2005 9:57 AM

8-7
EBU02622
PERIODIC MAINTENANCE/LUBRICATION
NOTE:_

For ATVs not equipped with an odometer or an hour meter, follow the month maintenance intervals.


For ATVs equipped with an odometer or an hour meter, follow the km (mi) or hours maintenance intervals. How-
ever, keep in mind that if the ATV isn’t used for a long period of time, the month maintenance intervals should be
followed.


Items marked with an asterisk should be performed by a Yamaha dealer as they require special tools, data and
technical skills.
_
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Valves*Check valve clearance.
Adjust if necessary.
Spark plugCheck condition.
Adjust gap and clean.
Replace if necessary.Air filter elementClean.
Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Carburetor*Check and adjust idle speed/starter operation.
Adjust if necessary.Cylinder head cover
breather system*Check breather hose for cracks or damage.
Replace if necessary.Exhaust system*Check for leakage.
Tighten if necessary.
Replace gasket(s) if necessary.Fuel line*Check fuel hose for cracks or damage.
Replace if necessary.EE.book Page 7 Friday, April 1, 2005 9:57 AM

8-8
Engine oil
Replace. (Warm engine before draining.)Engine oil filter cartridge
Replace.Final gear oilCheck oil level/oil leakage.
Replace every 12 months.Front brake*Check operation/fluid leakage. (See NOTE page 8-9.)
Correct if necessary.Rear brakeCheck operation.
Adjust if necessary.Select lever safety system
cable*Check operation.
Adjust if necessary.V-belt*Check operation.
Check for cracks or damage.Wheels*Check balance/damage/runout.
Repair if necessary.Wheel bearing*Check bearing assemblies for looseness/damage.
Replace if damaged.Front and rear
suspension*Check operation.
Correct if necessary.Steering system*Check operation./Replace if damaged.
Check toe-in./Adjust if necessary.Drive shaft universal
joint*Lubricate with lithium-soap-based grease.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.Lights and switches*Check operation.
Adjust headlight beams.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
EE.book Page 8 Friday, April 1, 2005 9:57 AM

8-9
NOTE:

Recommended brake fluid: DOT 4


Brake fluid replacement:
When disassembling the master cylinder or caliper, replace the brake fluid. Normally check the
brake fluid level and add fluid as required.
On the inner parts of the master cylinder and caliper, replace the oil seals every two years.
Replace the brake hoses every four years, or if cracked or damaged.
EE.book Page 9 Friday, April 1, 2005 9:57 AM

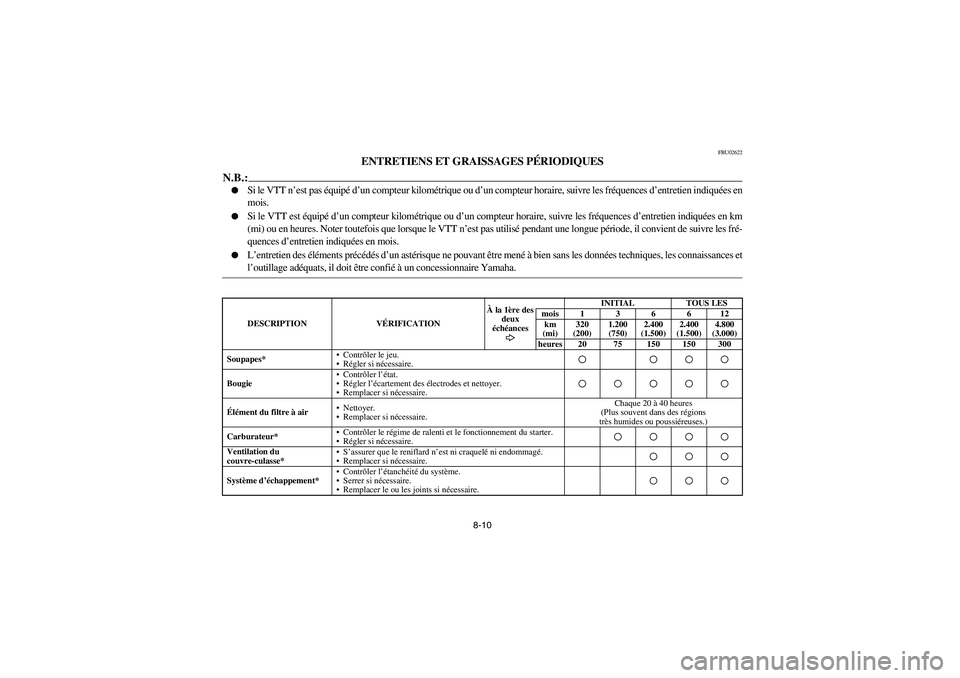

8-10
FBU02622
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
N.B.:_

Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en
mois.


Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en km
(mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant une longue période, il convient de suivre les fré-
quences d’entretien indiquées en mois.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
_
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Soupapes*Contrôler le jeu.
Régler si nécessaire.
BougieContrôler l’état.
Régler l’écartement des électrodes et nettoyer.
Remplacer si nécessaire.Élément du filtre à airNettoyer.
Remplacer si nécessaire.Chaque 20 à 40 heures
(Plus souvent dans des régions
très humides ou poussiéreuses.)
Carburateur*Contrôler le régime de ralenti et le fonctionnement du starter.
Régler si nécessaire.Ventilation du
couvre-culasse*S’assurer que le reniflard n’est ni craquelé ni endommagé.
Remplacer si nécessaire.Système d’échappement*Contrôler l’étanchéité du système.
Serrer si nécessaire.
Remplacer le ou les joints si nécessaire.
EE.book Page 10 Friday, April 1, 2005 9:57 AM

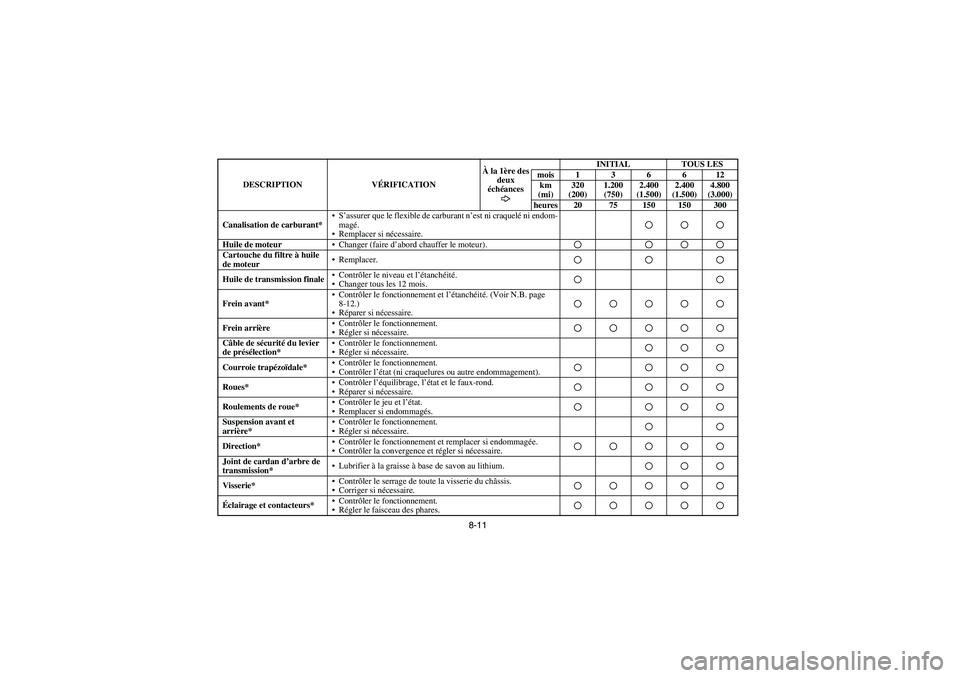

8-11
Canalisation de carburant*S’assurer que le flexible de carburant n’est ni craquelé ni endom-
magé.
Remplacer si nécessaire.Huile de moteurChanger (faire d’abord chauffer le moteur).Cartouche du filtre à huile
de moteurRemplacer.Huile de transmission finaleContrôler le niveau et l’étanchéité.
Changer tous les 12 mois.Frein avant*Contrôler le fonctionnement et l’étanchéité. (Voir N.B. page
8-12.)
Réparer si nécessaire.Frein arrièreContrôler le fonctionnement.
Régler si nécessaire.Câble de sécurité du levier
de présélection*Contrôler le fonctionnement.
Régler si nécessaire.Courroie trapézoïdale*Contrôler le fonctionnement.
Contrôler l’état (ni craquelures ou autre endommagement).Roues*Contrôler l’équilibrage, l’état et le faux-rond.
Réparer si nécessaire.Roulements de roue*Contrôler le jeu et l’état.
Remplacer si endommagés.Suspension avant et
arrière*Contrôler le fonctionnement.
Régler si nécessaire.Direction*Contrôler le fonctionnement et remplacer si endommagée.
Contrôler la convergence et régler si nécessaire.Joint de cardan d’arbre de
transmission*Lubrifier à la graisse à base de savon au lithium.Visserie*Contrôler le serrage de toute la visserie du châssis.
Corriger si nécessaire.Éclairage et contacteurs*Contrôler le fonctionnement.
Régler le faisceau des phares.
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
EE.book Page 11 Friday, April 1, 2005 9:57 AM

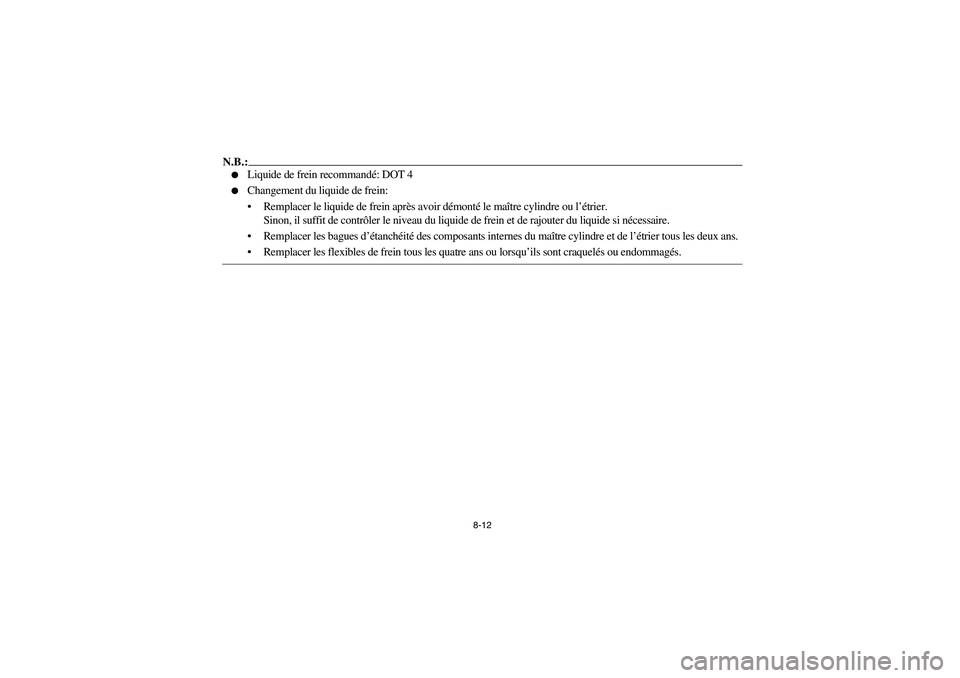

8-12
N.B.:

Liquide de frein recommandé: DOT 4


Changement du liquide de frein:
Remplacer le liquide de frein après avoir démonté le maître cylindre ou l’étrier.
Sinon, il suffit de contrôler le niveau du liquide de frein et de rajouter du liquide si nécessaire.
Remplacer les bagues d’étanchéité des composants internes du maître cylindre et de l’étrier tous les deux ans.
Remplacer les flexibles de frein tous les quatre ans ou lorsqu’ils sont craquelés ou endommagés.
EE.book Page 12 Friday, April 1, 2005 9:57 AM

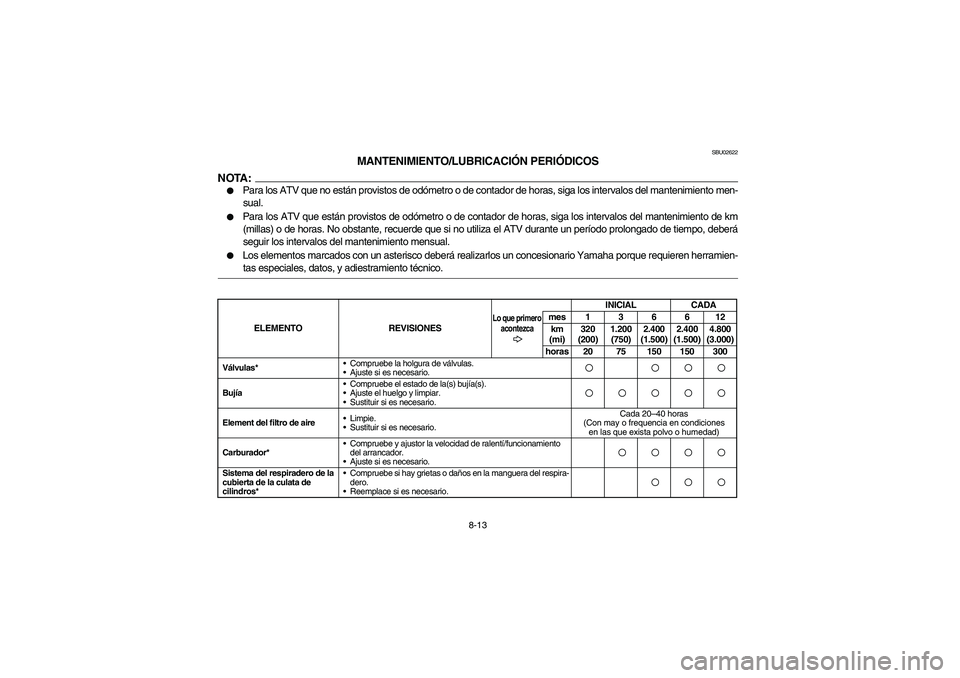

8-13
SBU02622
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:_

Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento men-
sual.


Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento de km
(millas) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período prolongado de tiempo, deberá
seguir los intervalos del mantenimiento mensual.


Los elementos marcados con un asterisco deberá realizarlos un concesionario Yamaha porque requieren herramien-
tas especiales, datos, y adiestramiento técnico.
_
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
Válvulas* Compruebe la holgura de válvulas.
Ajuste si es necesario.BujíaCompruebe el estado de la(s) bujía(s).
Ajuste el huelgo y limpiar.
Sustituir si es necesario.Element del filtro de aireLimpie.
Sustituir si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*Compruebe y ajustor la velocidad de ralentí/funcionamiento
del arrancador.
Ajuste si es necesario.Sistema del respiradero de la
cubierta de la culata de
cilindros*Compruebe si hay grietas o daños en la manguera del respira-
dero.
Reemplace si es necesario.EE.book Page 13 Friday, April 1, 2005 9:57 AM

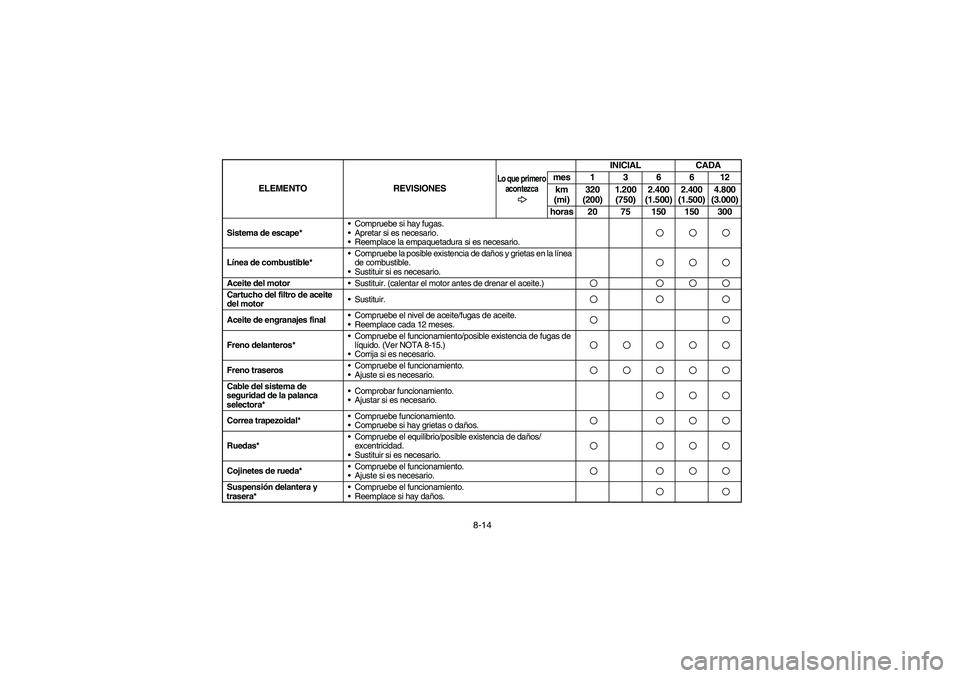

8-14
Sistema de escape*Compruebe si hay fugas.
Apretar si es necesario.
Reemplace la empaquetadura si es necesario.Línea de combustible*Compruebe la posible existencia de daños y grietas en la línea
de combustible.
Sustituir si es necesario.Aceite del motor
Sustituir. (calentar el motor antes de drenar el aceite.)Cartucho del filtro de aceite
del motorSustituir.Aceite de engranajes finalCompruebe el nivel de aceite/fugas de aceite.
Reemplace cada 12 meses.Freno delanteros*Compruebe el funcionamiento/posible existencia de fugas de
líquido. (Ver NOTA 8-15.)
Corrija si es necesario.Freno traserosCompruebe el funcionamiento.
Ajuste si es necesario.Cable del sistema de
seguridad de la palanca
selectora*Comprobar funcionamiento.
Ajustar si es necesario.Correa trapezoidal*Compruebe funcionamiento.
Compruebe si hay grietas o daños.Ruedas*Compruebe el equilibrio/posible existencia de daños/
excentricidad.
Sustituir si es necesario.Cojinetes de rueda*Compruebe el funcionamiento.
Ajuste si es necesario.Suspensión delantera y
trasera*Compruebe el funcionamiento.
Reemplace si hay daños.
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes 1 3 6 6 12
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
EE.book Page 14 Friday, April 1, 2005 9:57 AM

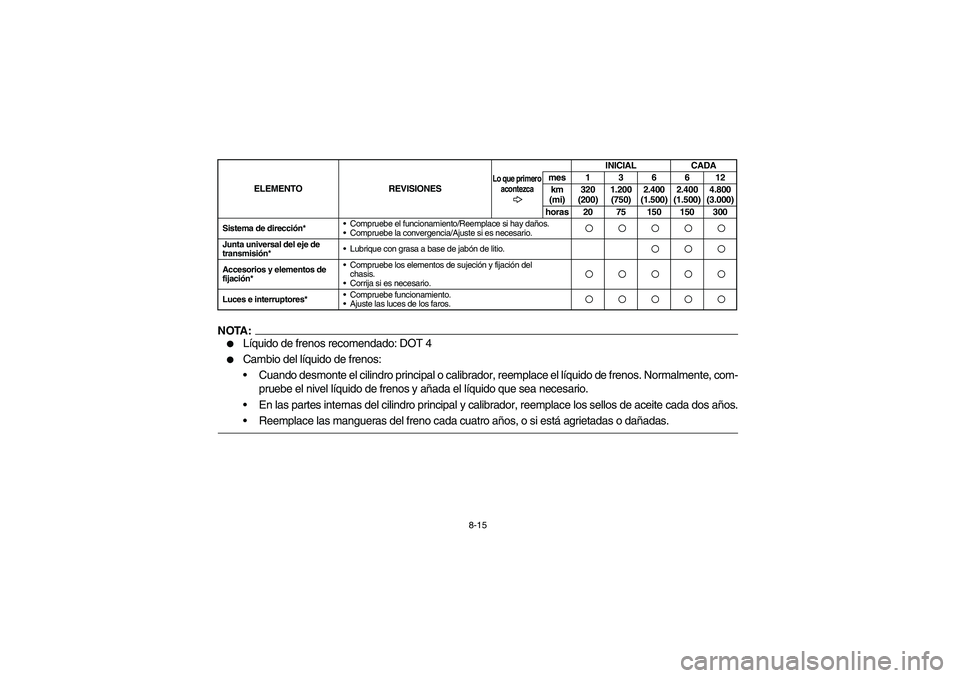

8-15
NOTA:

Líquido de frenos recomendado: DOT 4


Cambio del líquido de frenos:
Cuando desmonte el cilindro principal o calibrador, reemplace el líquido de frenos. Normalmente, com-
pruebe el nivel líquido de frenos y añada el líquido que sea necesario.
En las partes internas del cilindro principal y calibrador, reemplace los sellos de aceite cada dos años.
Reemplace las mangueras del freno cada cuatro años, o si está agrietadas o dañadas.
Sistema de dirección*Compruebe el funcionamiento/Reemplace si hay daños.
Compruebe la convergencia/Ajuste si es necesario.Junta universal del eje de
transmisión*Lubrique con grasa a base de jabón de litio.Accesorios y elementos de
fijación*Compruebe los elementos de sujeción y fijación del
chasis.
Corrija si es necesario.Luces e interruptores*Compruebe funcionamiento.
Ajuste las luces de los faros.
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
EE.book Page 15 Friday, April 1, 2005 9:57 AM
