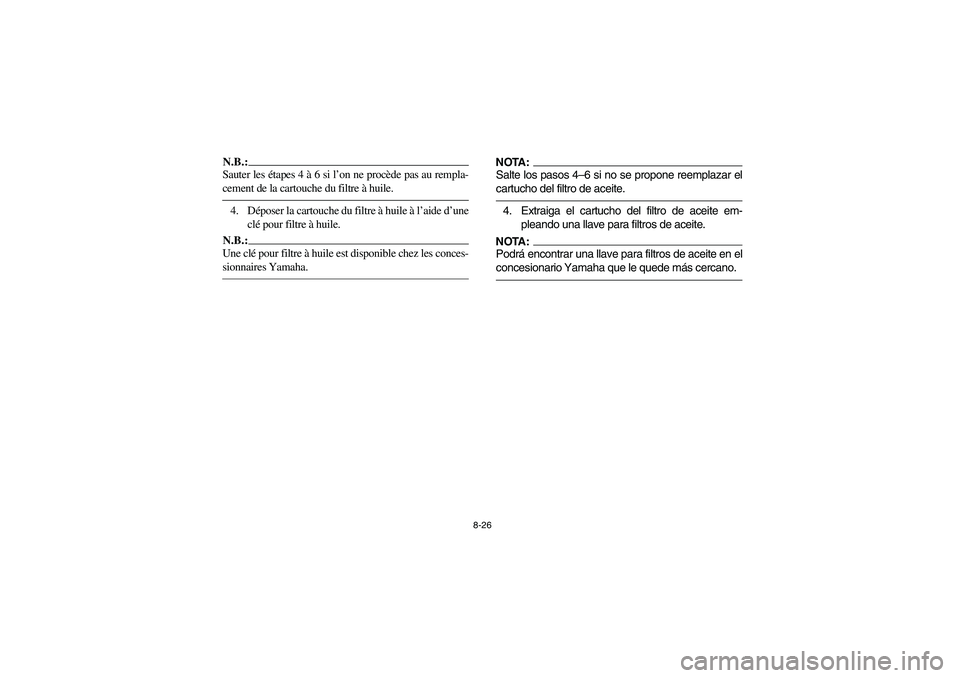

N.B.:_ Sauter les étapes 4 à 6 si l’on ne procède pas au rempla-
cement de la cartouche du filtre à huile. _4. Déposer la cartouche du filtre à huile à l’aide d’une
clé pour filtre à huile.N.B.:_ Une clé pour filtre à huile est disponible chez les conces-
sionnaires Yamaha. _
NOTA:_ Salte los pasos 4–6 si no se propone reemplazar el
cartucho del filtro de aceite. _4. Extraiga el cartucho del filtro de aceite em-
pleando una llave para filtros de aceite.NOTA:_ Podrá encontrar una llave para filtros de aceite en el
concesionario Yamaha que le quede más cercano. _
EE.book Page 26 Friday, April 1, 2005 9:57 AM

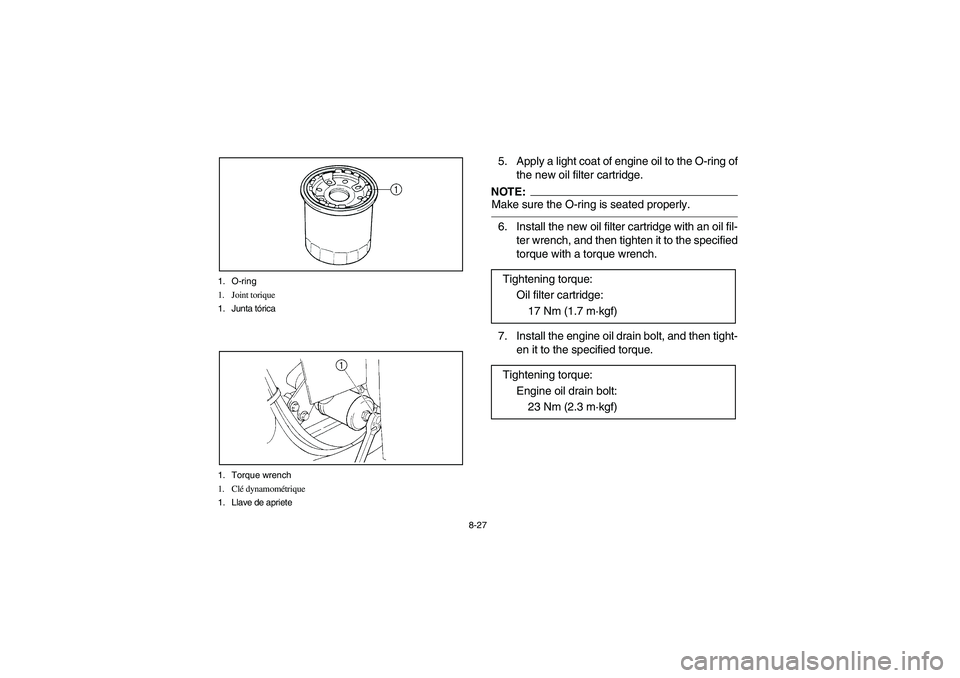

8-27 1. O-ring
1. Joint torique
1. Junta tórica
1. Torque wrench
1. Clé dynamométrique
1. Llave de apriete
5. Apply a light coat of engine oil to the O-ring of
the new oil filter cartridge.NOTE:_ Make sure the O-ring is seated properly. _6. Install the new oil filter cartridge with an oil fil-
ter wrench, and then tighten it to the specified
torque with a torque wrench.
7. Install the engine oil drain bolt, and then tight-
en it to the specified torque. Tightening torque:
Oil filter cartridge:
17 Nm (1.7 m·kgf)
Tightening torque:
Engine oil drain bolt:
23 Nm (2.3 m·kgf)
EE.book Page 27 Friday, April 1, 2005 9:57 AM

8-28

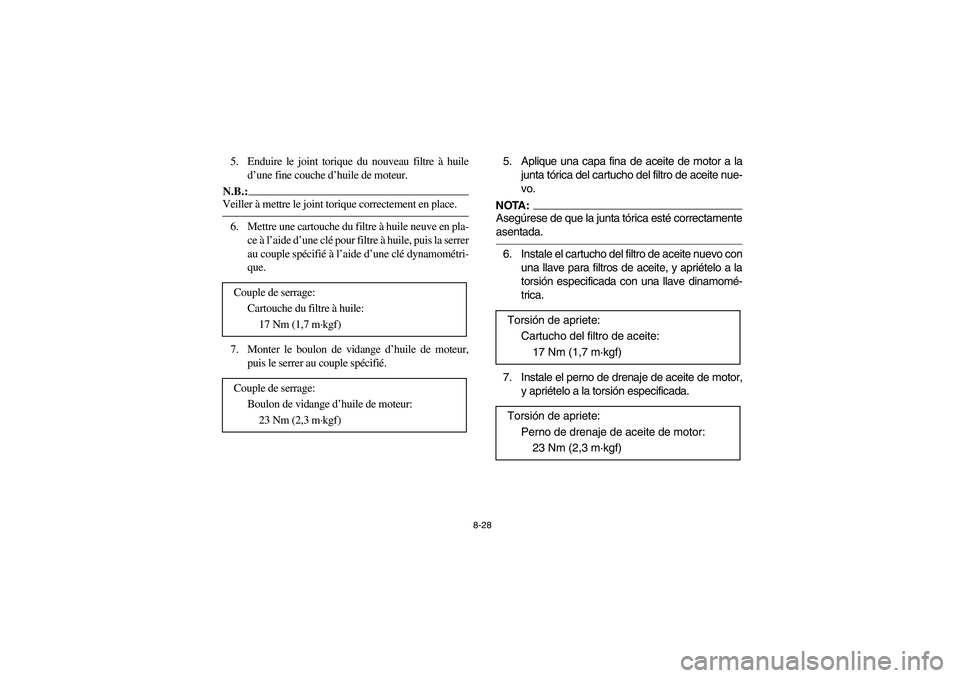

5. Enduire le joint torique du nouveau filtre à huile
d’une fine couche d’huile de moteur.N.B.:_ Veiller à mettre le joint torique correctement en place. _6. Mettre une cartouche du filtre à huile neuve en pla-
ce à l’aide d’une clé pour filtre à huile, puis la serrer
au couple spécifié à l’aide d’une clé dynamométri-
que.
7. Monter le boulon de vidange d’huile de moteur,
puis le serrer au couple spécifié. Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
Couple de serrage:
Boulon de vidange d’huile de moteur:
23 Nm (2,3 m·kgf)
5. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica esté correctamente
asentada. _6. Instale el cartucho del filtro de aceite nuevo con
una llave para filtros de aceite, y apriételo a la
torsión especificada con una llave dinamomé-
trica.
7. Instale el perno de drenaje de aceite de motor,
y apriételo a la torsión especificada. Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
Torsión de apriete:
Perno de drenaje de aceite de motor:
23 Nm (2,3 m·kgf)
EE.book Page 28 Friday, April 1, 2005 9:57 AM

8-29

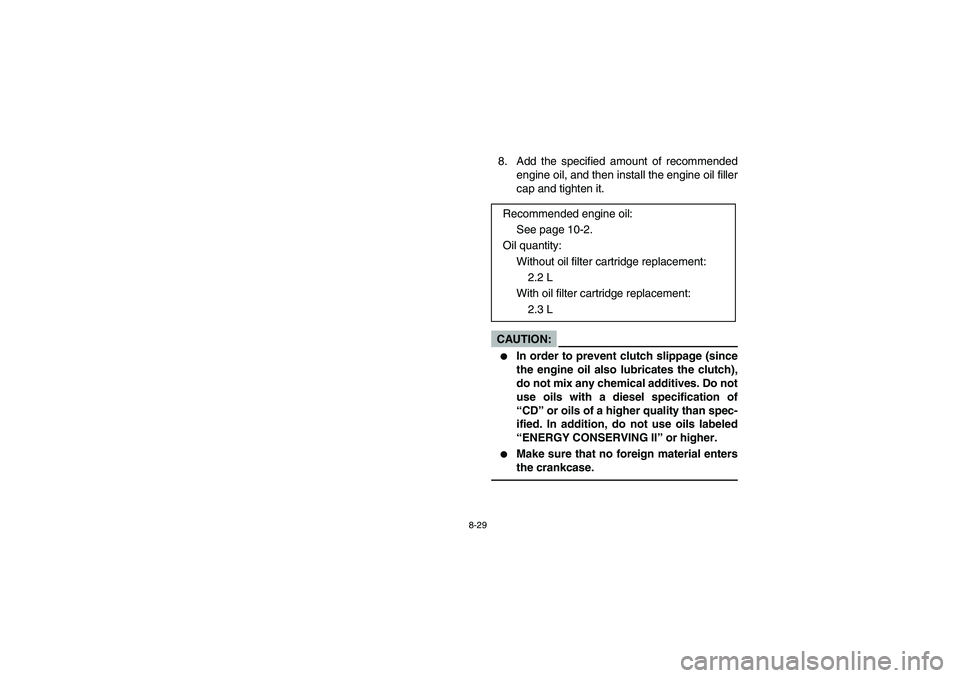

8. Add the specified amount of recommended
engine oil, and then install the engine oil filler
cap and tighten it.CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of
“CD” or oils of a higher quality than spec-
ified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
Recommended engine oil:
See page 10-2.
Oil quantity:
Without oil filter cartridge replacement:
2.2 L
With oil filter cartridge replacement:
2.3 L
EE.book Page 29 Friday, April 1, 2005 9:57 AM

8-30

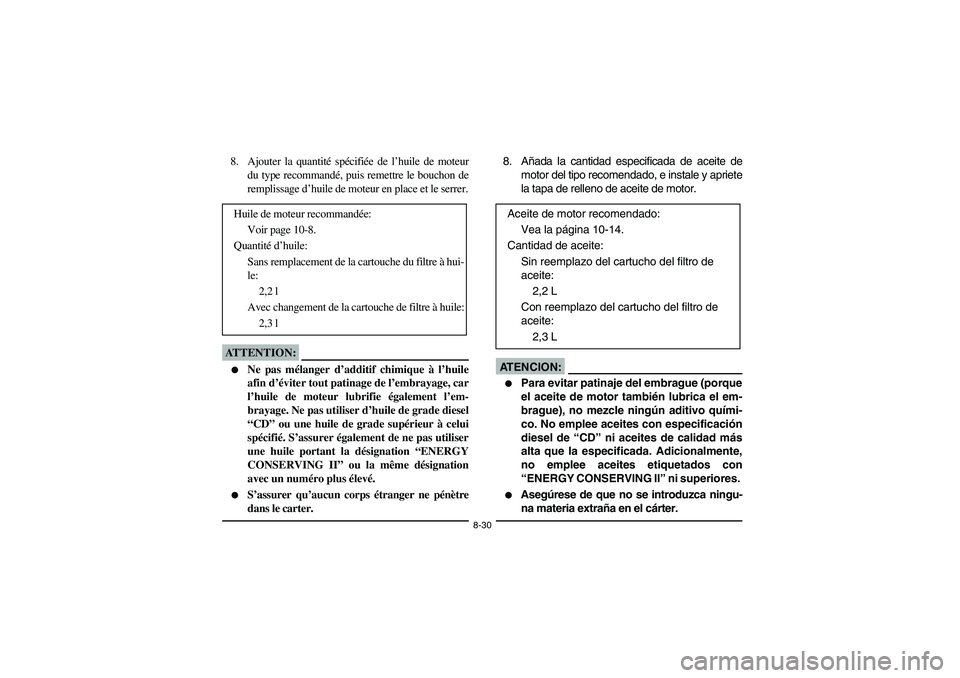

8. Ajouter la quantité spécifiée de l’huile de moteur
du type recommandé, puis remettre le bouchon de
remplissage d’huile de moteur en place et le serrer.ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à celui
spécifié. S’assurer également de ne pas utiliser
une huile portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Sans remplacement de la cartouche du filtre à hui-
le:
2,2 l
Avec changement de la cartouche de filtre à huile:
2,3 l
8. Añada la cantidad especificada de aceite de
motor del tipo recomendado, e instale y apriete
la tapa de relleno de aceite de motor.AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el em-
brague), no mezcle ningún aditivo quími-
co. No emplee aceites con especificación
diesel de “CD” ni aceites de calidad más
alta que la especificada. Adicionalmente,
no emplee aceites etiquetados con
“ENERGY CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Aceite de motor recomendado:
Vea la página 10-14.
Cantidad de aceite:
Sin reemplazo del cartucho del filtro de
aceite:
2,2 L
Con reemplazo del cartucho del filtro de
aceite:
2,3 L
EE.book Page 30 Friday, April 1, 2005 9:57 AM

8-31 1. Final gear oil
2. Final gear oil filler bolt
3. Correct oil level
1. Huile de transmission finale
2. Boulon de remplissage d’huile du carter de transmission finale
3. Niveau d’huile correct
1. Aceite de la transmisión final
2. Perno del orificio de llenado de aceite de la transmisión final
3. Nivel de aceite correcto
9. Start the engine and warm it up for several
minutes. While warming up, check for oil
leakage. If oil leakage is found, turn the en-
gine off immediately and check for the cause.
10. Turn the engine off, and then check the oil
level and correct it if necessary.
EBU11453
Final gear oil
Checking the final gear oil
1. Place the ATV on a level surface.
2. Remove the oil filler bolt, and then check the
oil level in the final gear case.NOTE:_ The oil level should be at the brim of the filler hole. _3. If the oil is below the brim of the filler hole,
add sufficient oil of the recommended type to
raise it to the correct level.CAUTION:_ Be sure no foreign material enters the final
gear case. _
E-8.fm Page 31 Monday, April 4, 2005 4:30 PM

8-32

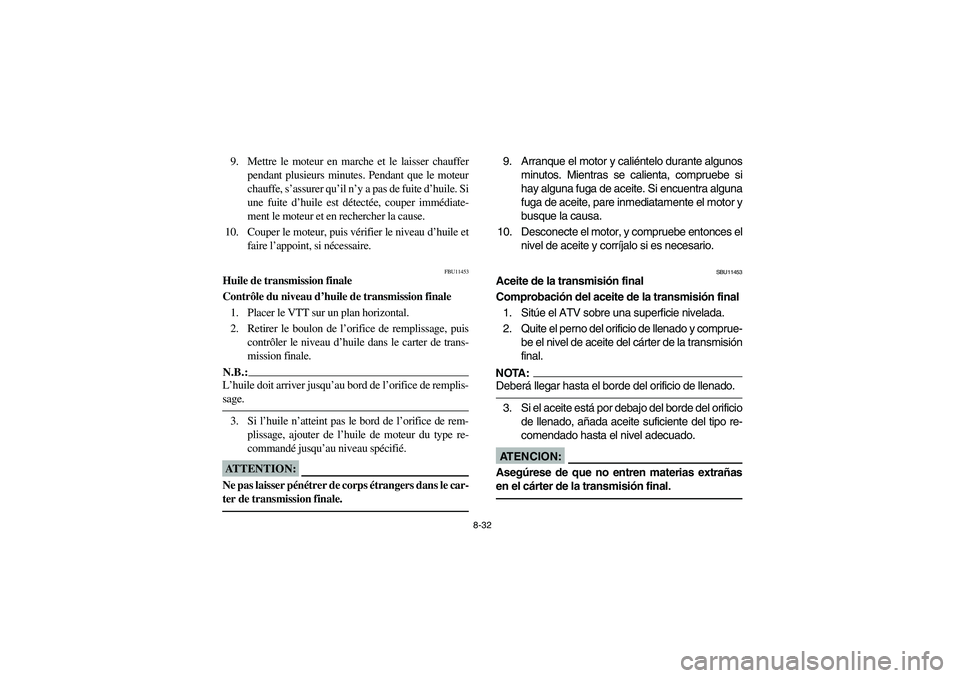

9. Mettre le moteur en marche et le laisser chauffer
pendant plusieurs minutes. Pendant que le moteur
chauffe, s’assurer qu’il n’y a pas de fuite d’huile. Si
une fuite d’huile est détectée, couper immédiate-
ment le moteur et en rechercher la cause.
10. Couper le moteur, puis vérifier le niveau d’huile et
faire l’appoint, si nécessaire.
FBU11453
Huile de transmission finale
Contrôle du niveau d’huile de transmission finale
1. Placer le VTT sur un plan horizontal.
2. Retirer le boulon de l’orifice de remplissage, puis
contrôler le niveau d’huile dans le carter de trans-
mission finale.N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de remplis-
sage. _3. Si l’huile n’atteint pas le bord de l’orifice de rem-
plissage, ajouter de l’huile de moteur du type re-
commandé jusqu’au niveau spécifié.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _
9. Arranque el motor y caliéntelo durante algunos
minutos. Mientras se calienta, compruebe si
hay alguna fuga de aceite. Si encuentra alguna
fuga de aceite, pare inmediatamente el motor y
busque la causa.
10. Desconecte el motor, y compruebe entonces el
nivel de aceite y corríjalo si es necesario.
SBU11453
Aceite de la transmisión final
Comprobación del aceite de la transmisión final
1. Sitúe el ATV sobre una superficie nivelada.
2. Quite el perno del orificio de llenado y comprue-
be el nivel de aceite del cárter de la transmisión
final.NOTA:_ Deberá llegar hasta el borde del orificio de llenado. _3. Si el aceite está por debajo del borde del orificio
de llenado, añada aceite suficiente del tipo re-
comendado hasta el nivel adecuado.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _
EE.book Page 32 Friday, April 1, 2005 9:57 AM

8-33 1. Final gear case cover 2. Bolt (× 2)
1. Couvercle du carter de transmission finale 2. Boulon (× 2)
1. Cubierta del cárter de la transmisión final 2. Perno (× 2)
4. Install the oil filler bolt, and then tighten it to
the specified torque.
Replacing the final gear oil
1. Remove the final gear case cover by remov-
ing the bolts.
2. Place the ATV on a level surface.
3. Place a container under the final gear case to
collect the used oil. Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf)
EE.book Page 33 Friday, April 1, 2005 9:57 AM

8-34

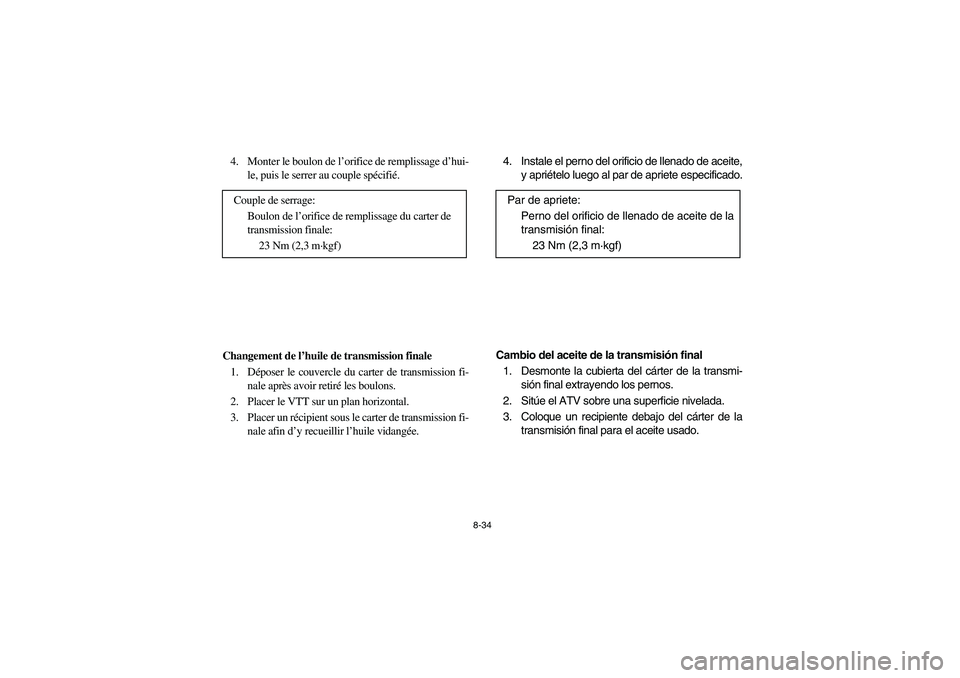

4. Monter le boulon de l’orifice de remplissage d’hui-
le, puis le serrer au couple spécifié.
Changement de l’huile de transmission finale
1. Déposer le couvercle du carter de transmission fi-
nale après avoir retiré les boulons.
2. Placer le VTT sur un plan horizontal.
3. Placer un récipient sous le carter de transmission fi-
nale afin d’y recueillir l’huile vidangée. Couple de serrage:
Boulon de l’orifice de remplissage du carter de
transmission finale:
23 Nm (2,3 m·kgf)
4. Instale el perno del orificio de llenado de aceite,
y apriételo luego al par de apriete especificado.
Cambio del aceite de la transmisión final
1. Desmonte la cubierta del cárter de la transmi-
sión final extrayendo los pernos.
2. Sitúe el ATV sobre una superficie nivelada.
3. Coloque un recipiente debajo del cárter de la
transmisión final para el aceite usado. Par de apriete:
Perno del orificio de llenado de aceite de la
transmisión final:
23 Nm (2,3 m·kgf)
EE.book Page 34 Friday, April 1, 2005 9:57 AM

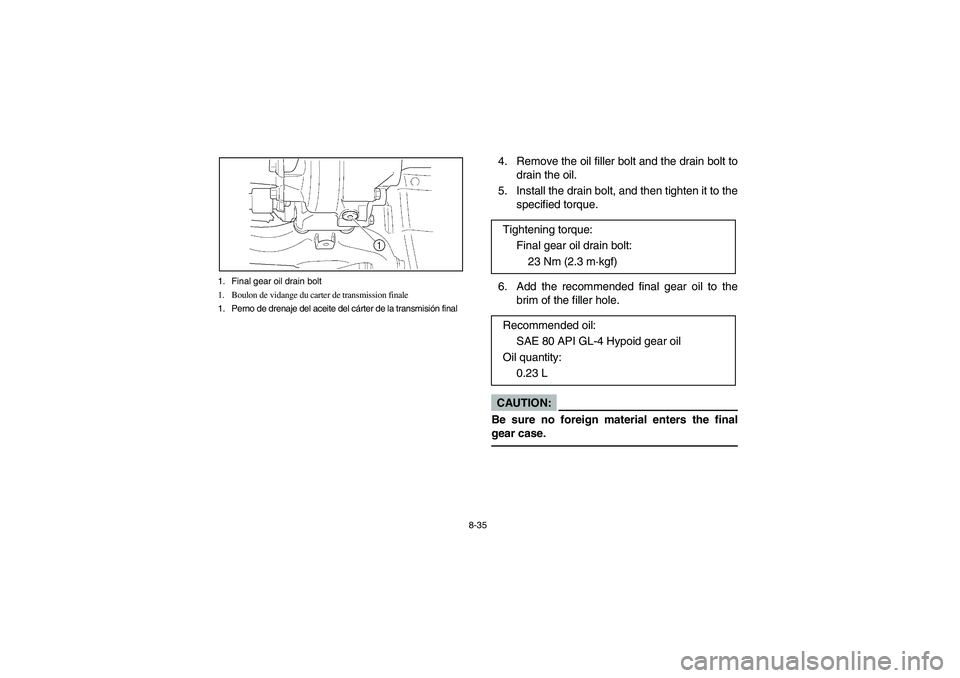

8-35 1. Final gear oil drain bolt
1. Boulon de vidange du carter de transmission finale
1. Perno de drenaje del aceite del cárter de la transmisión final
4. Remove the oil filler bolt and the drain bolt to
drain the oil.
5. Install the drain bolt, and then tighten it to the
specified torque.
6. Add the recommended final gear oil to the
brim of the filler hole.CAUTION:_ Be sure no foreign material enters the final
gear case. _
Tightening torque:
Final gear oil drain bolt:
23 Nm (2.3 m·kgf)
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
Oil quantity:
0.23 L
