YAMAHA CYGNUS 125 2005 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel und mit ausgerichteten
Passmarkierungen aufsetzen.
2. Den Schlüssel im Uhrzeigersinn in die
Ausgangsstellung drehen und dannabziehen.
HINWEIS:

Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen.
3. Den Deckel schließen.
WARNUNG

GWA10130
Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist.
GAU13210
Kraftstoff
Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG

GWA10880

Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluß austreten.

Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:

GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
1. Tankverschluß
2. Halterung
1. Passmarkierungen
ZAUM00**
1
2
ZAUM00**
1

1. Kraftstoffstand
ZAUM00**
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU33520
ACHTUNG:

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13431
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche
Wartungsarbeiten durchführen.
ACHTUNG:

GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.

Den Motor nicht über längere Zeit
im Leerlauf betreiben.
GAU13680
Kickstarterhebel
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREI-
ES NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
7.1 L (1.88 US gal)
(1.56 Imp.gal)
1. Kickstarter
ZAUM00**
1

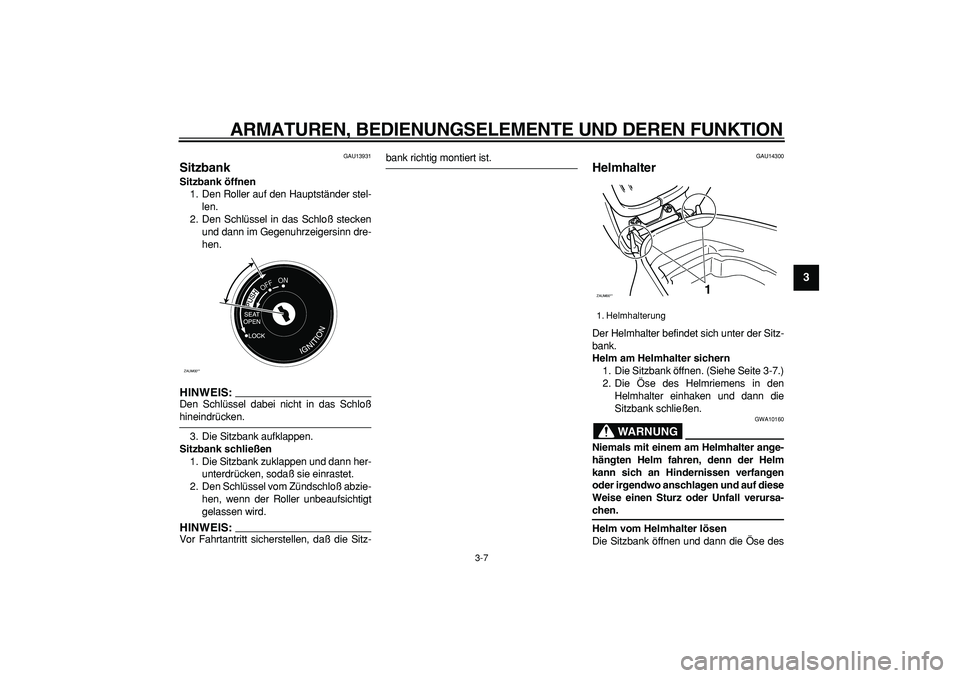

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9

GAU13931
Sitzbank
Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Schlüssel in das Schloß stecken
und dann im Gegenuhrzeigersinn dre-
hen.
HINWEIS:

Den Schlüssel dabei nicht in das Schloß
hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodaß sie einrastet.
2. Den Schlüssel vom Zündschloß abzie-
hen, wenn der Roller unbeaufsichtigt
gelassen wird.
HINWEIS:

Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist.
GAU14300
Helmhalter
Der Helmhalter befindet sich unter der Sitz-
bank.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe Seite 3-7.)
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank schließen.
WARNUNG

GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-
chen.
Helm vom Helmhalter lösen
Die Sitzbank öffnen und dann die Öse des
ZAUM00**
OFFON

1. Helmhalterung
ZAUM00**
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
2
3
4
5
6
7
8
9

Helmriemens aushaken; anschließend die
Sitzbank wieder schließen.
GAU14510
Ablagefach
Unter der Sitzbank befindet sich ein Ablage-
fach. (Siehe Seite 3-7.)
WARNUNG

GWA10960

Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.

Den Zuladungsgrenzwert von 170
kg (375 lb) für das Fahrzeug nicht
überschreiten.
ACHTUNG:

GCA10080
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.

Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am be-sten keine hitzeempfindlichen Ge-
genstände darin aufbewahren.

Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablagefach
mitführen, damit die Feuchtigkeit
sich nicht ausbreitet.

Die im Ablagefach mitgeführten Ge-
genstände in einen Plastikbeutel
verpacken, da sie naß werden
könnten, wenn der Roller gewa-
schen wird.

Keine zerbrechlichen oder wertvol-
len Gegenstände im Ablagefach
mitführen bzw. belassen.
Im Ablagefach ist Platz für einen Helm, vor-
ausgesetzt, dieser wird verkehrt herum mit
nach vorn weisendem Visier abgelegt.
HINWEIS:


Gewisse Helme können aufgrund ihrer
Größe oder Form nicht in das Ablage-
fach hineinpassen.

Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehenlassen.
1. Ablagefach
ZAUM00**
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9

GAUT1070
Gepäckhaken
WARNUNG

GWAT1030

Den Zuladungsgrenzwert von 3 kg
(7 lb) für den Gepäckhaken nicht
überschreiten.

Den Zuladungsgrenzwert von 170
kg (375 lb) für das Fahrzeug nicht
überschreiten.
GAU15300
Seitenständer
Der Seitenständer befindet sich auf linken
Seite des Rahmens. Den Seitenständer mit
dem Fuß hoch- oder herunterklappen, wäh-
rend Sie das Fahrzeug in aufrechter Stel-
lung halten.
HINWEIS:

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlaßsperrschalter-Systems, siehe
weiter unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem Seiten-
ständer fahren. Auch nicht, wenn der
Seitenständer sich nicht richtig hoch-
klappen läßt oder nicht in hochge-
klappter Position bleibt. Ein nicht
völlig hochgeklappter Seitenständer
kann den Fahrer durch Bodenberüh-
rung ablenken und so zum Verlust der
Kontrolle über das Fahrzeug führen.
Yamaha hat den Seitenständer mit ei-
nem Zündunterbrechungsschalter ver-
sehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-hindert. Prüfen Sie deshalb das Sy-
stem regelmäßig wie nachfolgend
erläutert. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
1. Gepäckhaken
ZAUM00**1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9

GAUT1091
Seitenständerschalter prüfen
Die Funktion des Seitenständerschalters
anhand der folgenden Informationen prü-
fen.
WARNUNG

GWA10260

Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.

Falls eine Fehlfunktion auftritt, das
Fahrzeug vor der nächsten Fahrt
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Den Schlüssel in die Anlaßstellung drehen.
Den Seitenständer hochklappen.Den Startschalter drücken, während Sie
eine der beiden Bremshebel betätigen.
Der Motor startet.Den Seitenständer ausklappen.
Der Motor stoppt:
Seitenständerschalter funktionsfähig.

4-1
2
3
45
6
7
8
9

ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15591
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Un-
dichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor
Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:

Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die
dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG

GWA11150
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme des Fahrzeugs feststellen und beheben lassen.

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
1
2
3
4
5
6
7
8
9

GAU15603
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff

Kraftstoffstand im Tank prüfen.

Ggf. tanken.

Kraftstoffleitung auf Lecks überprüfen.3-5
Motoröl

Motorölstand im Motor überprüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.

Fahrzeug auf Öllecks kontrollieren.6-8
Achsgetriebeöl

Fahrzeug auf Öllecks kontrollieren. 6-10
Vorderradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-17, 6-18
Hinterradbremse

Funktion prüfen.

Ggf. Seilzug schmieren.

Hebelspiel kontrollieren.

Ggf. einstellen.6-16, 6-17
Gasdrehgriff

Sicherstellen, daß er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-13, 6-19
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-14, 6-16
Bremshebel

Sicherstellen, daß er reibungslos funktioniert.

Ggf. die Drehpunkte der Hebel schmieren.6-20

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
2
3
45
6
7
8
9

Hauptständer, Seitenständer

Sicherstellen, daß er reibungslos funktioniert.

Ggf. Drehpunkte schmieren.6-20
Fahrgestellhalterungen

Sicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter

Funktion prüfen.

Korrigieren, falls nötig.—
Seitenständerschalter

Funktion des Zündunterbrechungs- und Anlaßsperrschaltersystems kontrol-
lieren.

Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen.3-9
PRÜFPUNKT KONTROLLEN SEITE

5-1
1
2
3
4
5
6
7
8
9

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU15980
WARNUNG

GWA10870

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich
Steuerungsvorrichtungen oder
Funktionen, die Sie nicht gründlich
verstehen, an eine Yamaha-Fach-
werkstatt.

Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie
eingeatmet werden, können sie in-
nerhalb kürzester Zeit zu Bewußtlo-
sigkeit und zum Tod führen. Stellen
Sie zu jeder Zeit ausreichende Be-
lüftung sicher.

Aus Sicherheitsgründen den Motor
nur mit ausgeklapptem Hauptstän-
der starten.
GAUT1100
Anlassen (kalter Motor)
ACHTUNG:

GCA10250
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-3
durchlesen.
1. Den Schlüssel auf “ON” drehen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken
oder den Kickstarter durchtreten, um
den Motor anzulassen.
HINWEIS:

Falls der Motor bei Verwendung des Elek-
trostarters nicht sofort anspringt, den Star-
terschalter loslassen und einige Sekunden
bis zum nächsten Startversuch warten. Je-
der Anlaßversuch sollte so kurz wie möglich
sein, um die Batterie zu schonen. Drehen
Sie den Motor pro Anlaßversuch nicht län-
ger als 5 Sekunden durch. Falls der Motor
nicht mit dem Elektrostarter angelassen
werden kann, den Kickstarter benutzen.
ACHTUNG:

GCA11040
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU16760
Anfahren
HINWEIS:

Lassen Sie den Motor vor dem Anfahren
warmlaufen.
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Den Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Den Blinker ausschalten.
