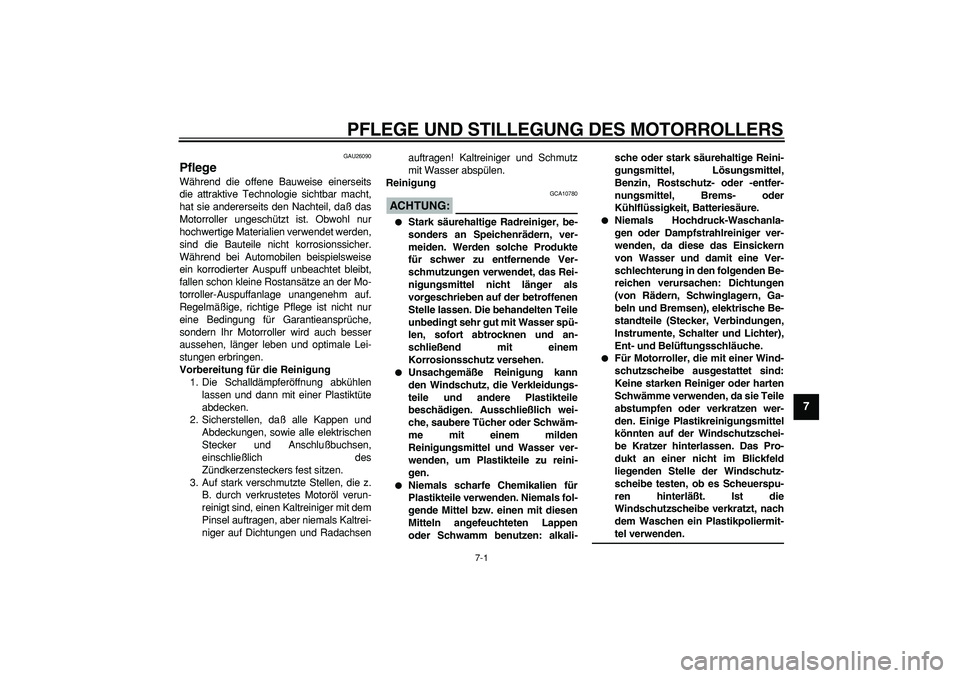

PFLEGE UND STILLEGUNG DES MOTORROLLERS
GAU26090
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Lei-
stungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, daß alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlußbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen und Radachsenauftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:

GCA10780

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
den Windschutz, die Verkleidungs-
teile und andere Plastikteile
beschädigen. Ausschließlich wei-
che, saubere Tücher oder Schwäm-
me mit einem milden
Reinigungsmittel und Wasser ver-
wenden, um Plastikteile zu reini-
gen.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterläßt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
teI verwenden.

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-2
1
2
3
4
5
6
7
8
9

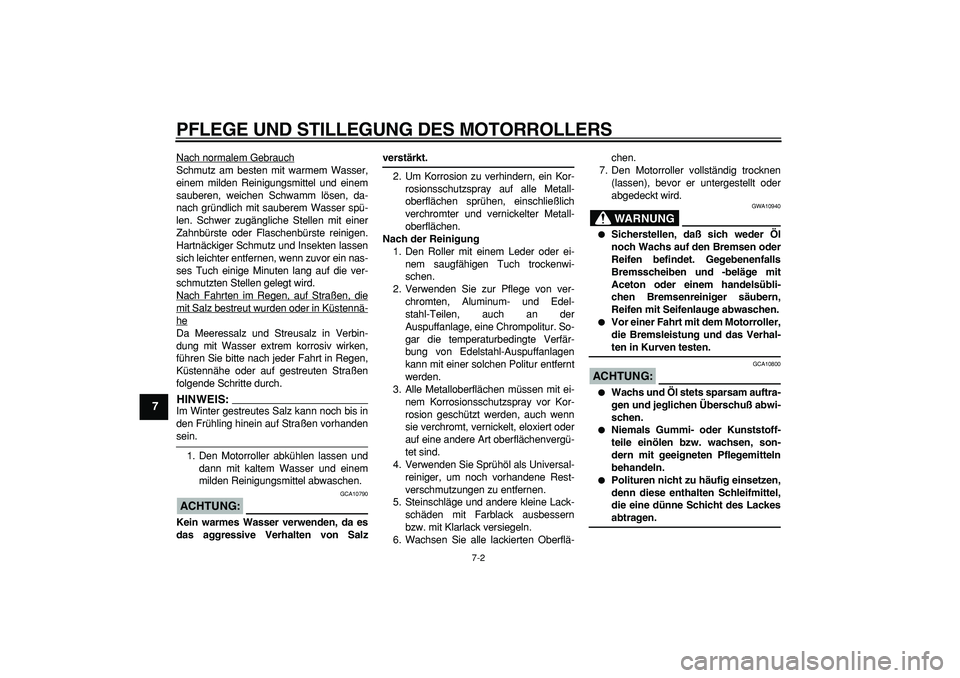

Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:

Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:

GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz
verstärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur. So-
gar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt, vernickelt, eloxiert oder
auf eine andere Art oberflächenvergü-
tet sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG

GWA10940

Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.

Vor einer Fahrt mit dem Motorroller,
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.

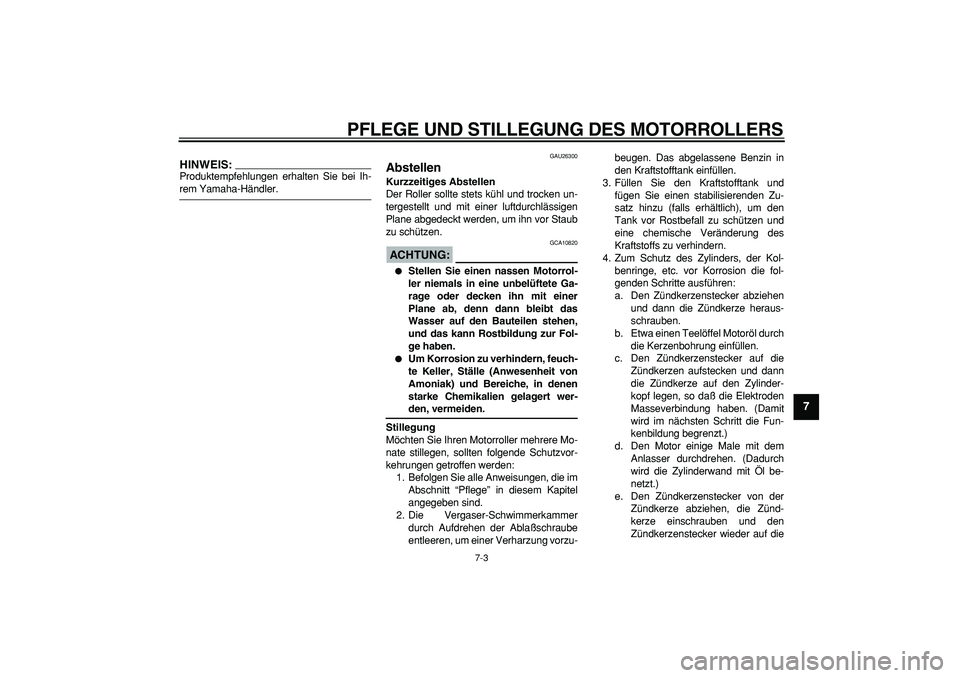

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-3
2
3
4
5
6
78
9
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU26300
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
ACHTUNG:

GCA10820

Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stillegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stillegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßschraube
entleeren, um einer Verharzung vorzu-beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
3. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
4. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die

PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-4
1
2
3
4
5
6
7
8
9

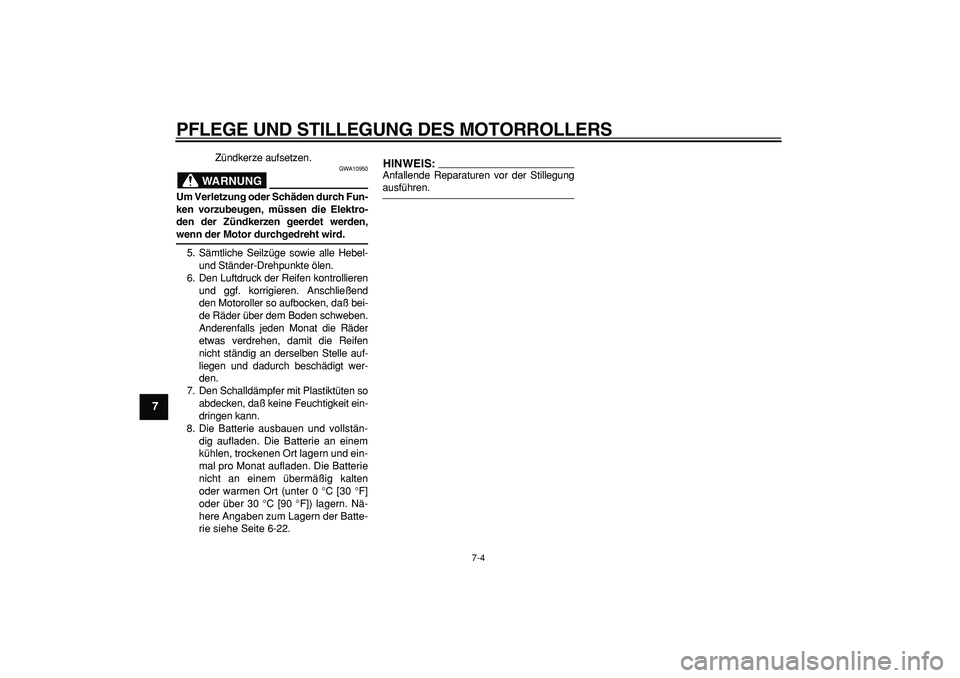

Zündkerze aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
5. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
6. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motoroller so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
7. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
8. Die Batterie ausbauen und vollstän-
dig aufladen. Die Batterie an einem
kühlen, trockenen Ort lagern und ein-
mal pro Monat aufladen. Die Batterie
nicht an einem übermäßig kalten
oder warmen Ort (unter 0 °C [30 °F]
oder über 30 °C [90 °F]) lagern. Nä-
here Angaben zum Lagern der Batte-
rie siehe Seite 6-22.
HINWEIS:

Anfallende Reparaturen vor der Stillegung
ausführen.

8-1
2
3
4
5
6
7
89

TECHNISCHE DATEN
GAU26339
Abmessungen:
Gesamtlänge:
1855 mm (73.0 in)
Gesamtbreite:
685 mm (27.0 in)
Gesamthöhe:
1110 mm (43.7 in)
Sitzhöhe:
770 mm (30.3 in)
Radstand:
1295 mm (51.0 in)
Bodenfreiheit:
110 mm (4.33 in)
Mindest-Wendekreis:
1900 mm (74.8 in)
Gewicht:
Mit Öl und Kraftstoff:
121.0 kg (267 lb)
Motor:
Bauart:
zwangsluftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
124.0 cm
3

(7.57 cu.in)
Bohrung
×
Hub:
52.4
×
57.9 mm (2.06
×
2.28 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Naßsumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Ohne Ausbau der Ölfiltereinsatzes:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Achsgetriebeöl:
Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
7.1 L (1.88 US gal) (1.56 Imp.gal)
Vergaser:
Hersteller:
Taiwan KEI HIN
Typ
×
Anzahl:
CVK24 x 1
Zündkerze(n):
Hersteller/Modell:
NGK / CR7E
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
38/13 (2.923)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
40 / 12 (3.333)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
27.00 °
Nachlauf:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

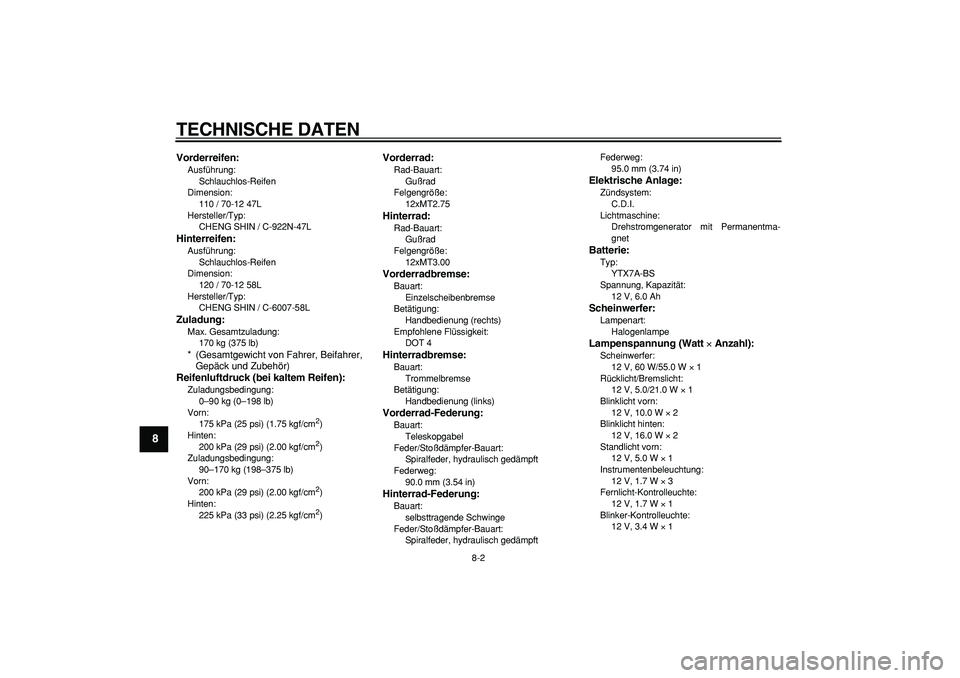

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
110 / 70-12 47L
Hersteller/Typ:
CHENG SHIN / C-922N-47L
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120 / 70-12 58L
Hersteller/Typ:
CHENG SHIN / C-6007-58L
Zuladung:
Max. Gesamtzuladung:
170 kg (375 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Zuladungsbedingung:
90–170 kg (198–375 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gußrad
Felgengröße:
12xMT2.75
Hinterrad:
Rad-Bauart:
Gußrad
Felgengröße:
12xMT3.00
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (links)
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
90.0 mm (3.54 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft Federweg:
95.0 mm (3.74 in)
Elektrische Anlage:
Zündsystem:
C.D.I.
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTX7A-BS
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt
×
Anzahl):
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 16.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 1.7 W
×
3
Fernlicht-Kontrolleuchte:
12 V, 1.7 W
×
1
Blinker-Kontrolleuchte:
12 V, 3.4 W
×
1

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

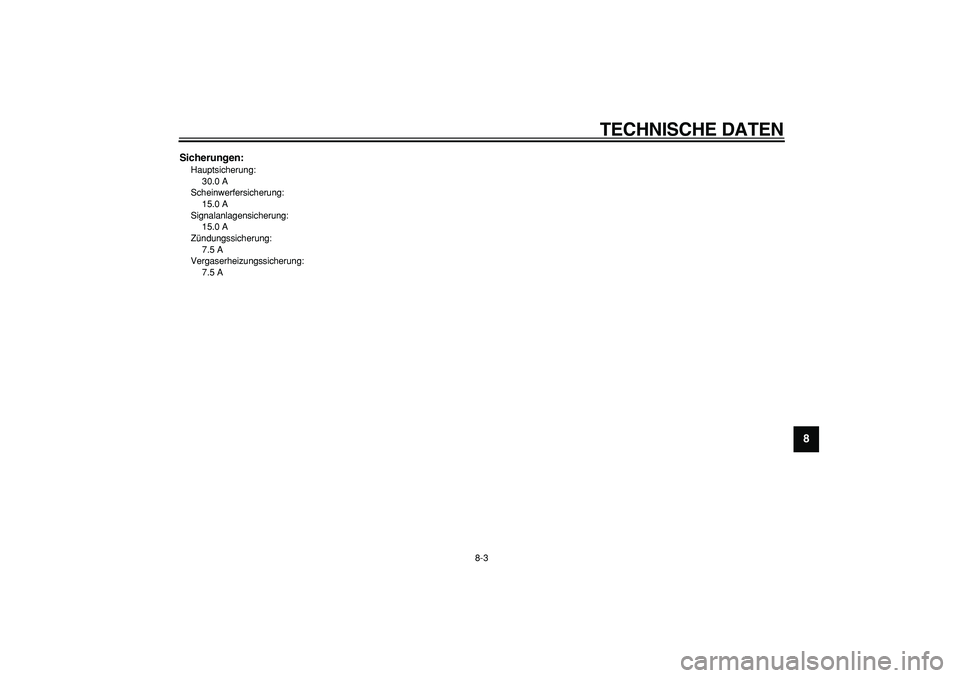

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Vergaserheizungssicherung:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

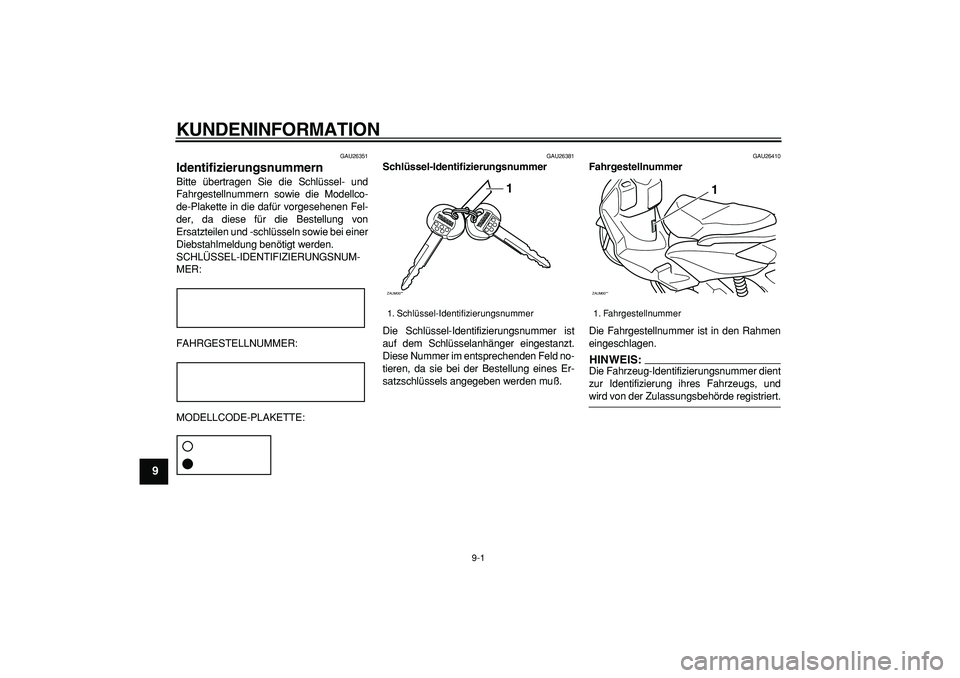

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von
Ersatzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
ZAUM00**
1

1. Fahrgestellnummer
ZAUM00**
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

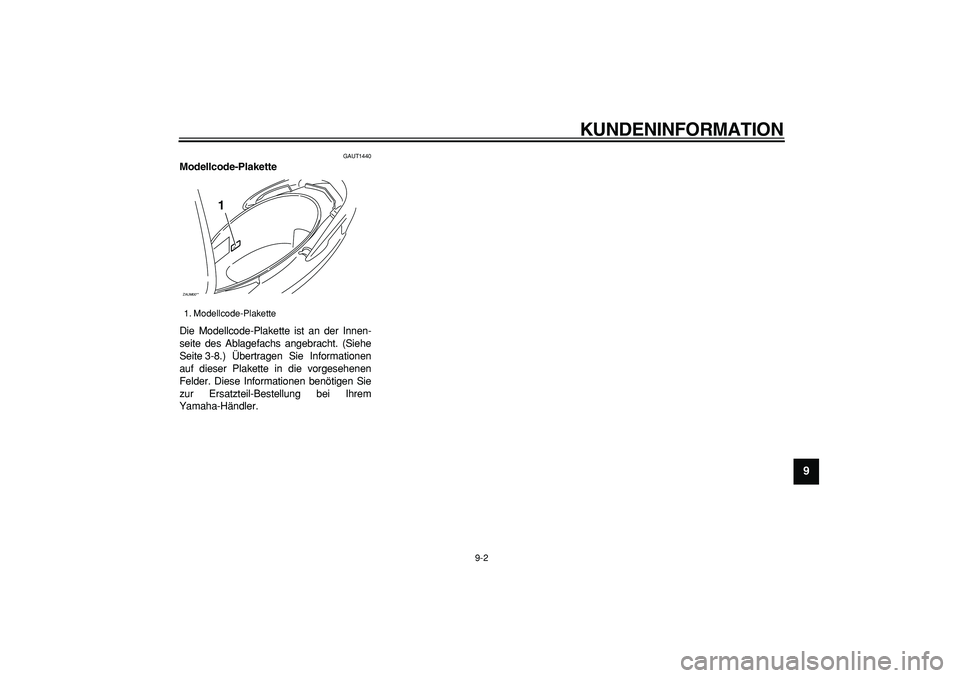

GAUT1440
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des Ablagefachs angebracht. (Siehe
Seite 3-8.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
ZAUM00**
1

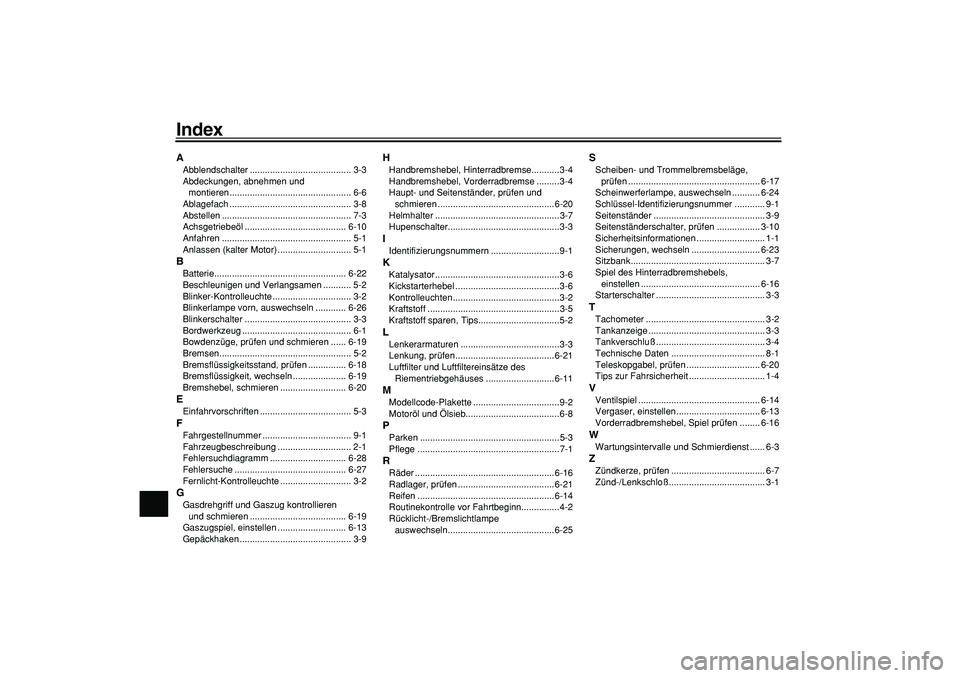

Index
A
Abblendschalter ........................................ 3-3
Abdeckungen, abnehmen und
montieren................................................ 6-6
Ablagefach ................................................ 3-8
Abstellen ................................................... 7-3
Achsgetriebeöl ........................................ 6-10
Anfahren ................................................... 5-1
Anlassen (kalter Motor) ............................. 5-1
B
Batterie.................................................... 6-22
Beschleunigen und Verlangsamen ........... 5-2
Blinker-Kontrolleuchte ............................... 3-2
Blinkerlampe vorn, auswechseln ............ 6-26
Blinkerschalter .......................................... 3-3
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-19
Bremsen.................................................... 5-2
Bremsflüssigkeitsstand, prüfen ............... 6-18
Bremsflüssigkeit, wechseln ..................... 6-19
Bremshebel, schmieren .......................... 6-20
E
Einfahrvorschriften .................................... 5-3
F
Fahrgestellnummer ................................... 9-1
Fahrzeugbeschreibung ............................. 2-1
Fehlersuchdiagramm .............................. 6-28
Fehlersuche ............................................ 6-27
Fernlicht-Kontrolleuchte ............................ 3-2
G
Gasdrehgriff und Gaszug kontrollieren
und schmieren ...................................... 6-19
Gaszugspiel, einstellen ........................... 6-13
Gepäckhaken ............................................ 3-9
H
Handbremshebel, Hinterradbremse...........3-4
Handbremshebel, Vorderradbremse .........3-4
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-20
Helmhalter .................................................3-7
Hupenschalter............................................3-3
I
Identifizierungsnummern ...........................9-1
K
Katalysator .................................................3-6
Kickstarterhebel .........................................3-6
Kontrolleuchten ..........................................3-2
Kraftstoff ....................................................3-5
Kraftstoff sparen, Tips................................5-2
L
Lenkerarmaturen .......................................3-3
Lenkung, prüfen .......................................6-21
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ...........................6-11
M
Modellcode-Plakette ..................................9-2
Motoröl und Ölsieb.....................................6-8
P
Parken .......................................................5-3
Pflege ........................................................7-1
R
Räder .......................................................6-16
Radlager, prüfen ......................................6-21
Reifen ......................................................6-14
Routinekontrolle vor Fahrtbeginn...............4-2
Rücklicht-/Bremslichtlampe
auswechseln..........................................6-25
S
Scheiben- und Trommelbremsbeläge,
prüfen .................................................... 6-17
Scheinwerferlampe, auswechseln ........... 6-24
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer ............................................ 3-9
Seitenständerschalter, prüfen ................. 3-10
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-23
Sitzbank..................................................... 3-7
Spiel des Hinterradbremshebels,
einstellen ............................................... 6-16
Starterschalter ........................................... 3-3
T
Tachometer ............................................... 3-2
Tankanzeige .............................................. 3-3
Tankverschluß........................................... 3-4
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-20
Tips zur Fahrsicherheit .............................. 1-4
V
Ventilspiel ................................................ 6-14
Vergaser, einstellen................................. 6-13
Vorderradbremshebel, Spiel prüfen ........ 6-16
W
Wartungsintervalle und Schmierdienst ...... 6-3
Z
Zündkerze, prüfen ..................................... 6-7
Zünd-/Lenkschloß...................................... 3-1
