FAU13931

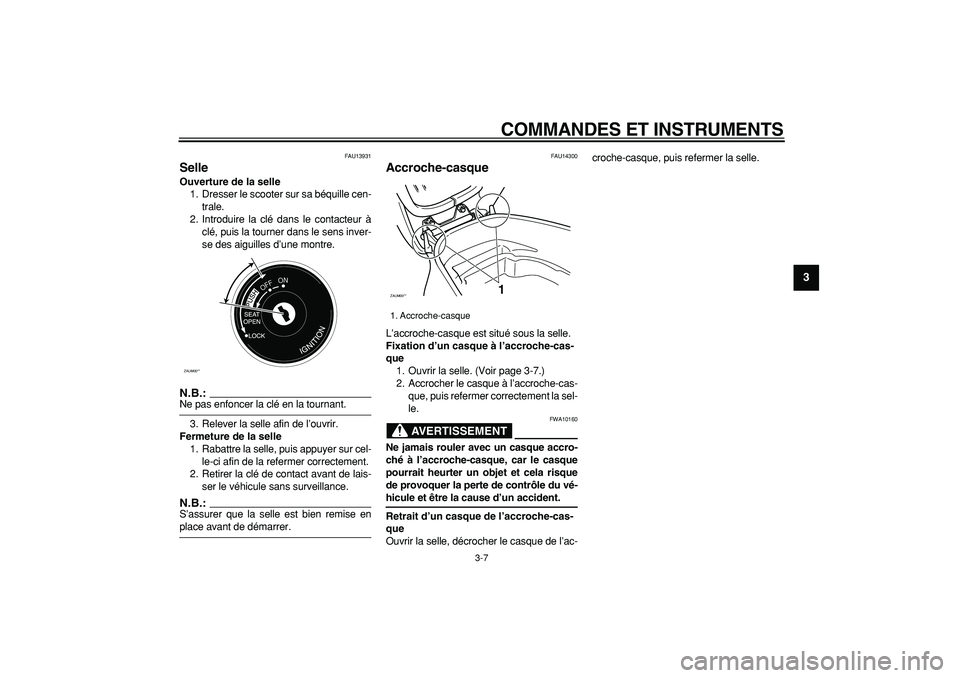

Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens inver-
se des aiguilles d’une montre.
N.B.:

Ne pas enfoncer la clé en la tournant.
3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur cel-
le-ci afin de la refermer correctement.
2. Retirer la clé de contact avant de lais-
ser le véhicule sans surveillance.
N.B.:

S’assurer que la selle est bien remise en
place avant de démarrer.
FAU14300
Accroche-casque
L’accroche-casque est situé sous la selle.
Fixation d’un casque à l’accroche-cas-
que
1. Ouvrir la selle. (Voir page 3-7.)
2. Accrocher le casque à l’accroche-cas-
que, puis refermer correctement la sel-
le.
AVERTISSEMENT

FWA10160
Ne jamais rouler avec un casque accro-
ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-
hicule et être la cause d’un accident.
Retrait d’un casque de l’accroche-cas-
que
Ouvrir la selle, décrocher le casque de l’ac-croche-casque, puis refermer la selle.
ZAUM00**
OFFON

1. Accroche-casque
ZAUM00**
1

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

FAU14510

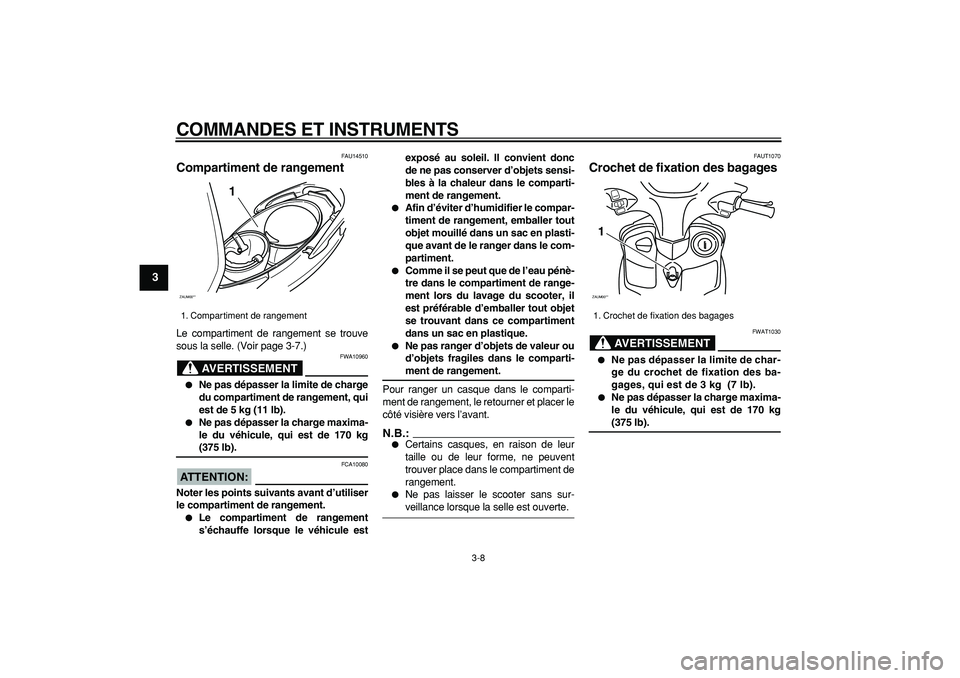

Compartiment de rangement
Le compartiment de rangement se trouve
sous la selle. (Voir page 3-7.)
AVERTISSEMENT

FWA10960

Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 5 kg (11 lb).

Ne pas dépasser la charge maxima-
le du véhicule, qui est de 170 kg
(375 lb).
ATTENTION:

FCA10080
Noter les points suivants avant d’utiliser
le compartiment de rangement.

Le compartiment de rangement
s’échauffe lorsque le véhicule estexposé au soleil. Il convient donc
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.

Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.

Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.

Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’avant.
N.B.:


Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment de
rangement.

Ne pas laisser le scooter sans sur-
veillance lorsque la selle est ouverte.
FAUT1070
Crochet de fixation des bagages
AVERTISSEMENT

FWAT1030

Ne pas dépasser la limite de char-
ge du crochet de fixation des ba-
gages, qui est de 3 kg (7 lb).

Ne pas dépasser la charge maxima-
le du véhicule, qui est de 170 kg
(375 lb).
1. Compartiment de rangement
ZAUM00**
1

1. Crochet de fixation des bagages
ZAUM00**1

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

FAU15300
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant la moto à la verticale.
N.B.:

Le contacteur intégré à la béquille latérale
fait partie du système du coupe-circuit d’al-
lumage, qui coupe l’allumage dans certai-
nes situations. (Le fonctionnement du
système du coupe-circuit d’allumage est ex-
pliqué ci-après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale
avant de se mettre en route. Il convient
donc de contrôler régulièrement ce sys-
tème en procédant comme décrit ci-
après et de le faire réparer par un con-
cessionnaire Yamaha en cas de mauvais
fonctionnement.
FAUT1091
Contrôle du fonctionnement du
contacteur de béquille latérale
Contrôler le fonctionnement du contacteur
de béquille latérale en veillant à ce que les
points suivants soient respectés.
AVERTISSEMENT

FWA10260

Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.

Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
Mettre le contact.
Relever la béquille latérale.Appuyer sur le contacteur du démarreur
tout en actionnant l’un des freins. Le
moteur se met en marche.Déployer la béquille latérale.
Si le moteur cale :
Le contacteur de la béquille latérale
est en ordre.

4-1
1
2
3
4
5
6
7
8
9

CONTRÔLES AVANT UTILISATION
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.
N.B.:

Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps
et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le
faire contrôler et réparer avant d’utiliser le véhicule.

CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

FAU15603

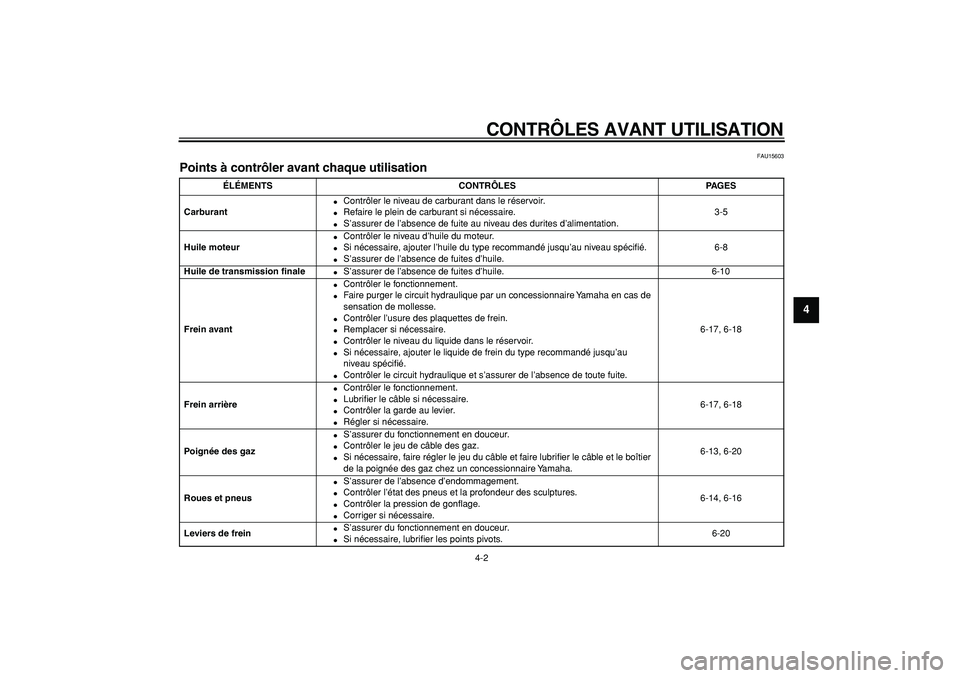

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-5
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-8
Huile de transmission finale

S’assurer de l’absence de fuites d’huile. 6-10
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-17, 6-18
Frein arrière

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Régler si nécessaire.6-17, 6-18
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-13, 6-20
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-14, 6-16
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-20

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

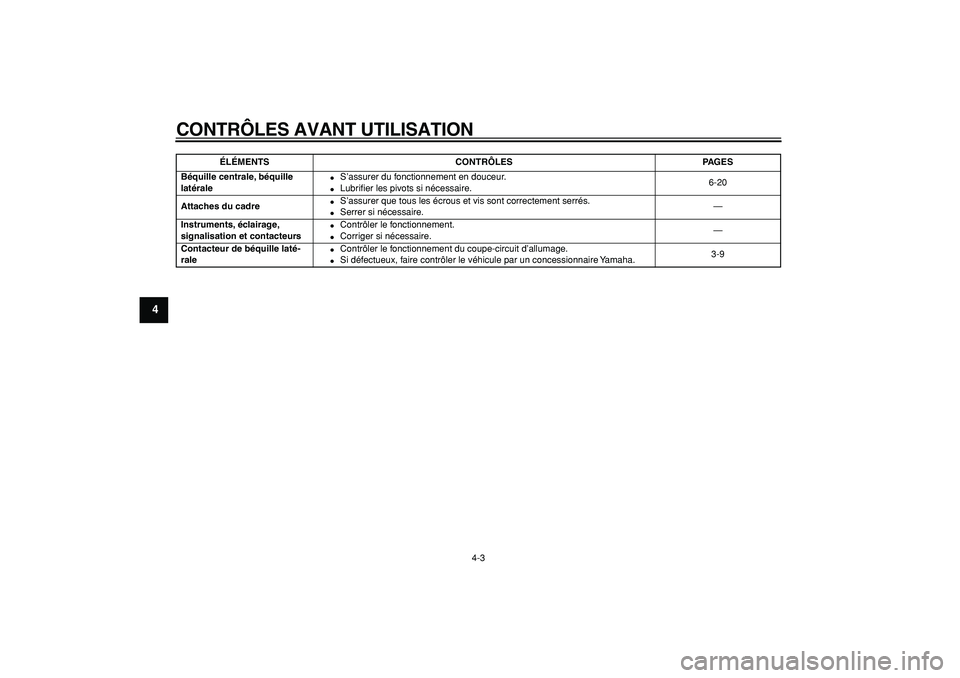

Béquille centrale, béquille
latérale

S’assurer du fonctionnement en douceur.

Lubrifier les pivots si nécessaire.6-20
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-9
ÉLÉMENTS CONTRÔLES PAGES

5-1
2
3
4
56
7
8
9

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

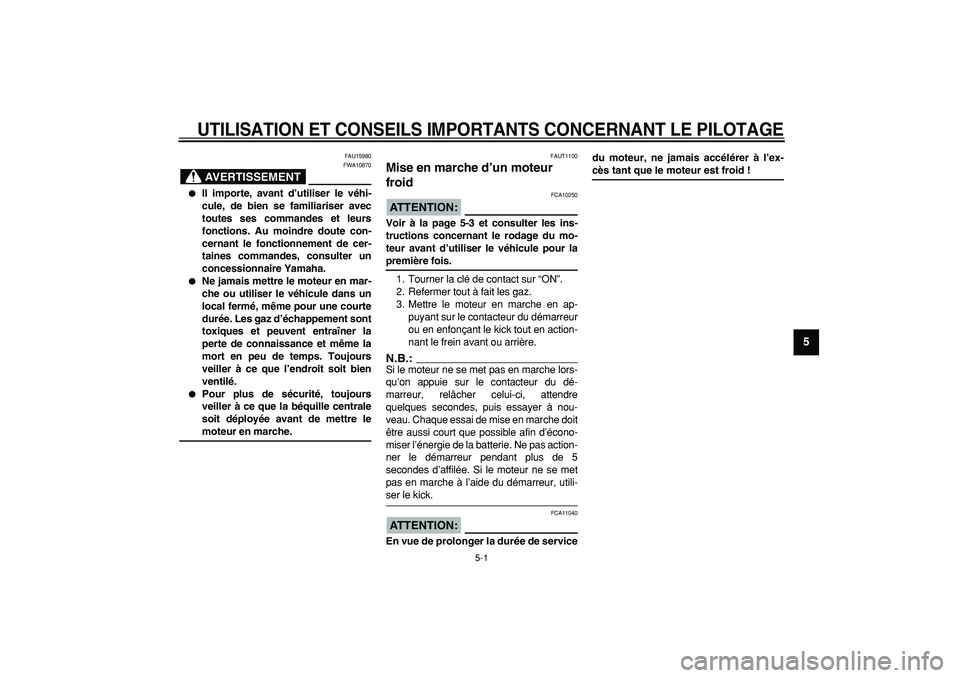

FAU15980
AVERTISSEMENT

FWA10870

Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.

Pour plus de sécurité, toujours
veiller à ce que la béquille centrale
soit déployée avant de mettre le
moteur en marche.
FAUT1100
Mise en marche d’un moteur
froid
ATTENTION:

FCA10250
Voir à la page 5-3 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.
1. Tourner la clé de contact sur “ON”.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
ou en enfonçant le kick tout en action-
nant le frein avant ou arrière.
N.B.:

Si le moteur ne se met pas en marche lors-
qu’on appuie sur le contacteur du dé-
marreur, relâcher celui-ci, attendre
quelques secondes, puis essayer à nou-
veau. Chaque essai de mise en marche doit
être aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas action-
ner le démarreur pendant plus de 5
secondes d’affilée. Si le moteur ne se met
pas en marche à l’aide du démarreur, utili-
ser le kick.
ATTENTION:

FCA11040
En vue de prolonger la durée de servicedu moteur, ne jamais accélérer à l’ex-
cès tant que le moteur est froid !

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9

FAU16760

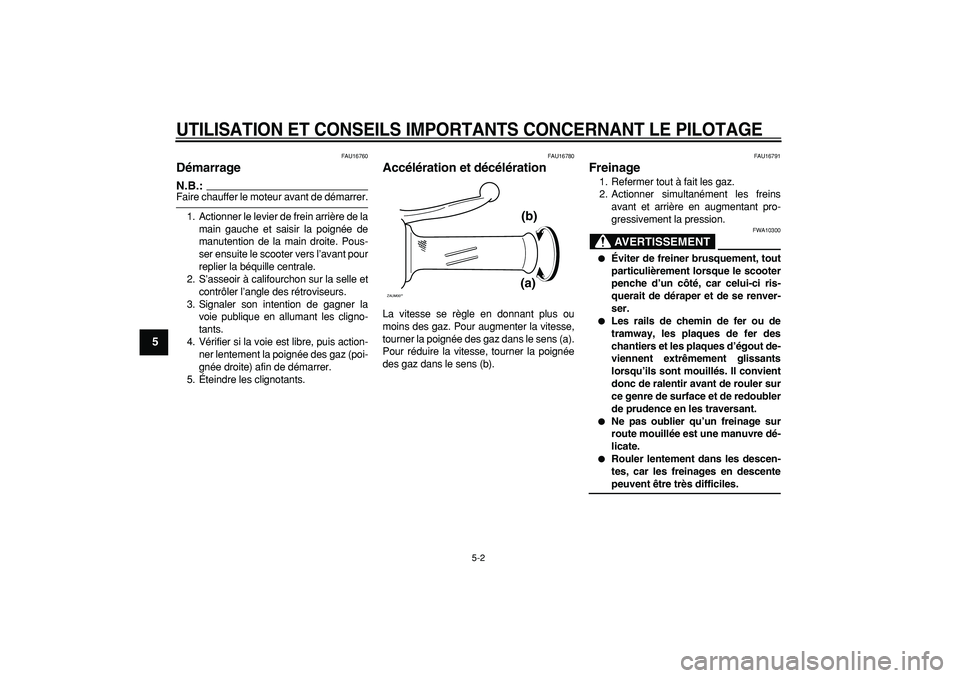

Démarrage
N.B.:

Faire chauffer le moteur avant de démarrer.
1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5.Éteindre les clignotants.
FAU16780
Accélération et décélération
La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16791
Freinage
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
AVERTISSEMENT

FWA10300

Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.

Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.

Ne pas oublier qu’un freinage sur
route mouillée est une manuvre dé-
licate.

Rouler lentement dans les descen-
tes, car les freinages en descente
peuvent être très difficiles.
ZAUM00**
(a)(b)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-3
2
3
4
56
7
8
9

FAU16820

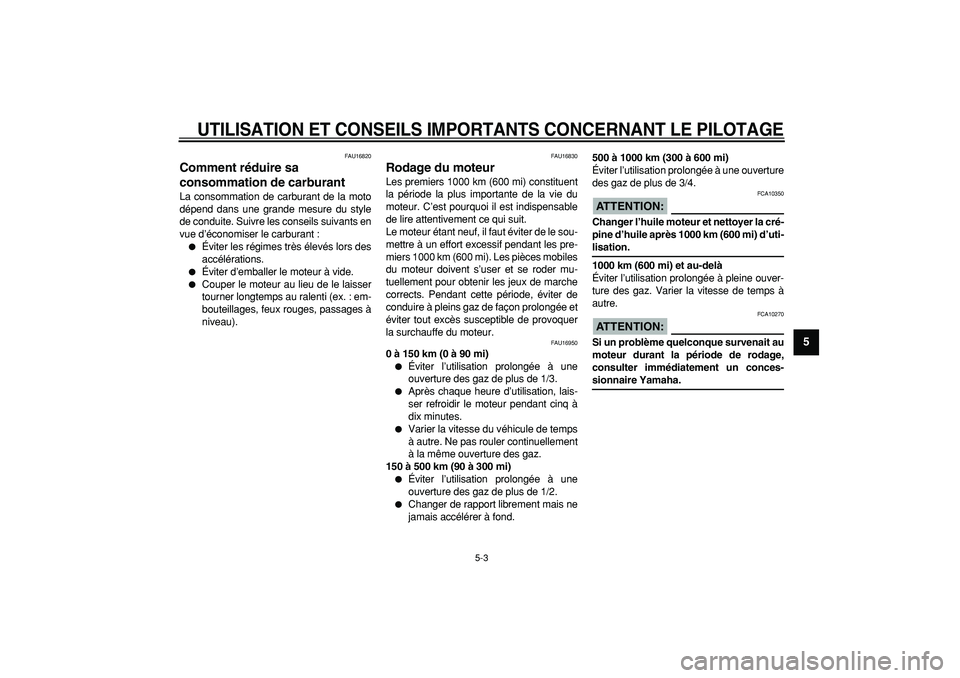

Comment réduire sa
consommation de carburant
La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :

Éviter les régimes très élevés lors des
accélérations.

Éviter d’emballer le moteur à vide.

Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16830
Rodage du moteur
Les premiers 1000 km (600 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1000 km (600 mi). Les pièces mobiles
du moteur doivent s’user et se roder mu-
tuellement pour obtenir les jeux de marche
corrects. Pendant cette période, éviter de
conduire à pleins gaz de façon prolongée et
éviter tout excès susceptible de provoquer
la surchauffe du moteur.
FAU16950
0 à 150 km (0 à 90 mi)

Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/3.

Après chaque heure d’utilisation, lais-
ser refroidir le moteur pendant cinq à
dix minutes.

Varier la vitesse du véhicule de temps
à autre. Ne pas rouler continuellement
à la même ouverture des gaz.
150 à 500 km (90 à 300 mi)

Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/2.

Changer de rapport librement mais ne
jamais accélérer à fond.
500 à 1000 km (300 à 600 mi)
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 3/4.
ATTENTION:

FCA10350
Changer l’huile moteur et nettoyer la cré-
pine d’huile après 1000 km (600 mi) d’uti-
lisation.
1000 km (600 mi) et au-delà
Éviter l’utilisation prolongée à pleine ouver-
ture des gaz. Varier la vitesse de temps à
autre.
ATTENTION:

FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-4
1
2
3
4
5
6
7
8
9

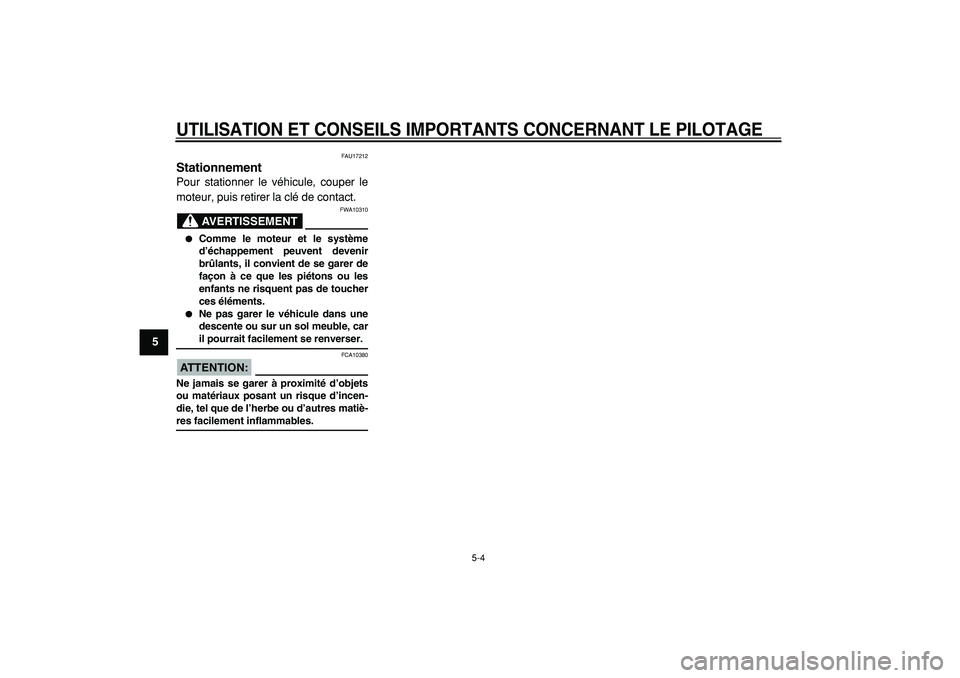

FAU17212
Stationnement
Pour stationner le véhicule, couper le
moteur, puis retirer la clé de contact.
AVERTISSEMENT

FWA10310

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne risquent pas de toucher
ces éléments.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser.
ATTENTION:

FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-
res facilement inflammables.
