ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

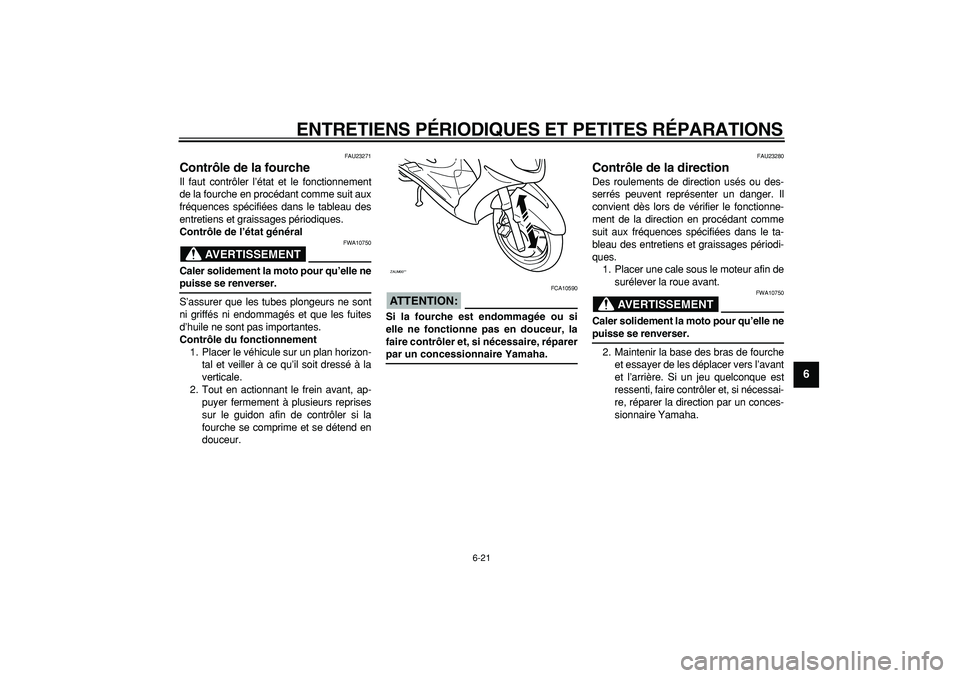

6-21
2
3
4
5
67
8
9

FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:

FCA10590
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.
ZAUM00**

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

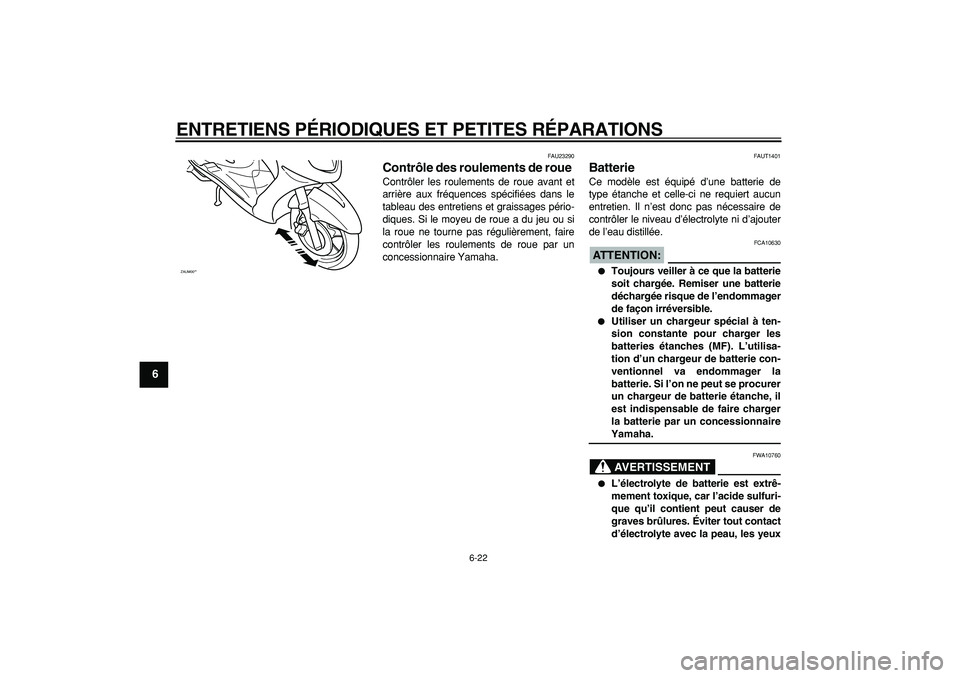

6-22
1
2
3
4
5
6
7
8
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAUT1401
Batterie
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
ATTENTION:

FCA10630

Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.

Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la
batterie. Si l’on ne peut se procurer
un chargeur de batterie étanche, il
est indispensable de faire charger
la batterie par un concessionnaire
Yamaha.
AVERTISSEMENT

FWA10760

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ZAUM00**

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

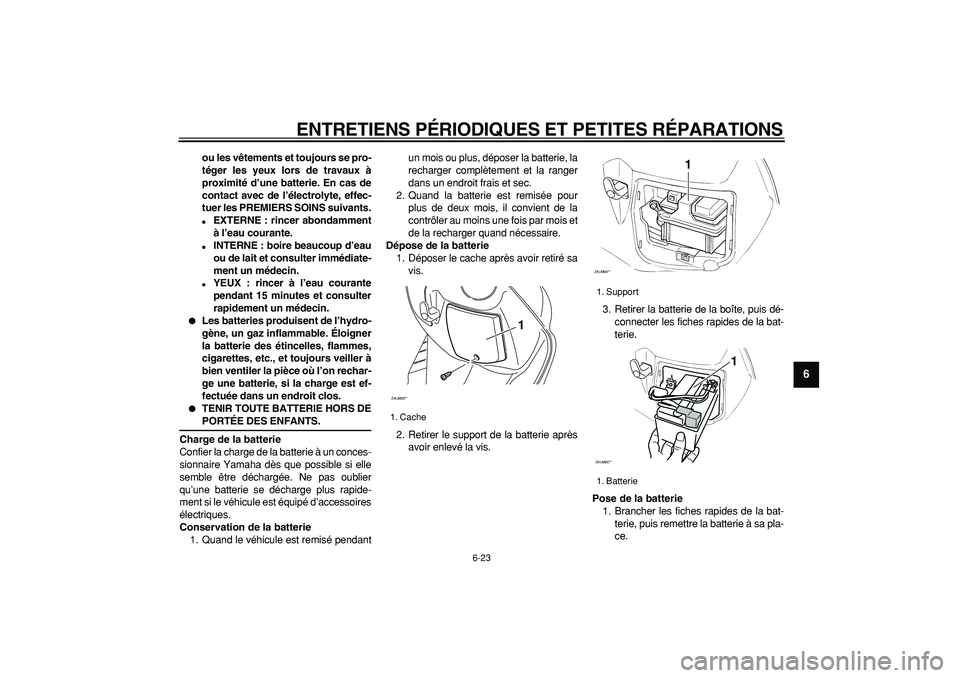

6-23
2
3
4
5
67
8
9

ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.

EXTERNE : rincer abondamment
à l’eau courante.

INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.

YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendantun mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
Dépose de la batterie
1. Déposer le cache après avoir retiré sa
vis.
2. Retirer le support de la batterie après
avoir enlevé la vis.3. Retirer la batterie de la boîte, puis dé-
connecter les fiches rapides de la bat-
terie.
Pose de la batterie
1. Brancher les fiches rapides de la bat-
terie, puis remettre la batterie à sa pla-
ce.

1. Cache
ZAUM00**
1

1. Support
1. Batterie
ZAUM00**
1
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

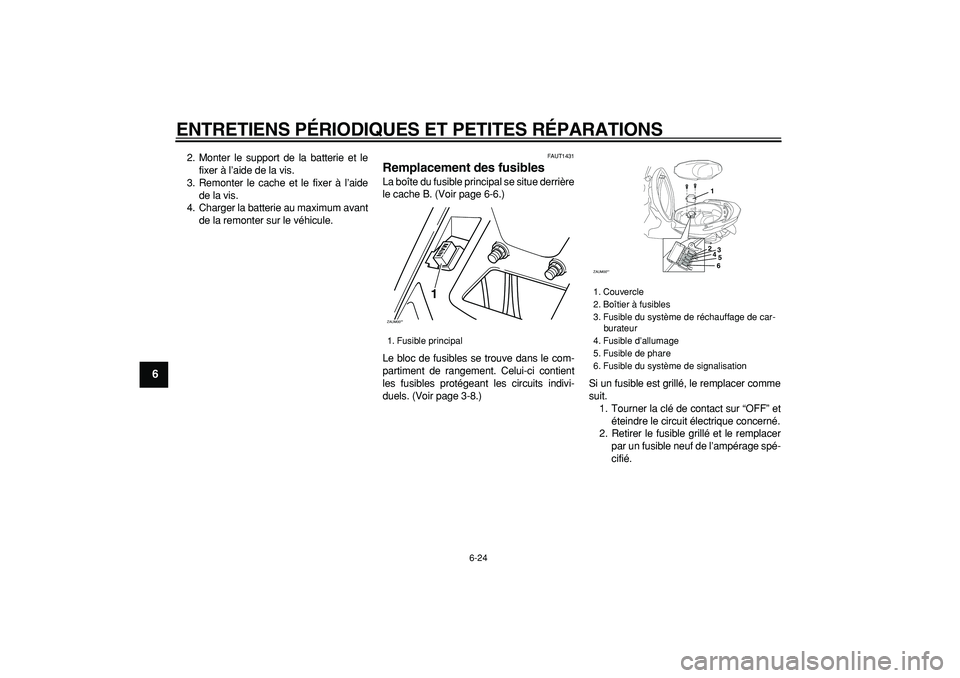

6-24
1
2
3
4
5
6
7
8
9

2. Monter le support de la batterie et le
fixer à l’aide de la vis.
3. Remonter le cache et le fixer à l’aide
de la vis.
4. Charger la batterie au maximum avant
de la remonter sur le véhicule.
FAUT1431
Remplacement des fusibles
La boîte du fusible principal se situe derrière
le cache B. (Voir page 6-6.)
Le bloc de fusibles se trouve dans le com-
partiment de rangement. Celui-ci contient
les fusibles protégeant les circuits indivi-
duels. (Voir page 3-8.)Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
1. Fusible principal
ZAUM00**
1

1. Couvercle
2. Boîtier à fusibles
3. Fusible du système de réchauffage de car-
burateur
4. Fusible d’allumage
5. Fusible de phare
6. Fusible du système de signalisation
ZAUM00**
1
2
3
4
5
6

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

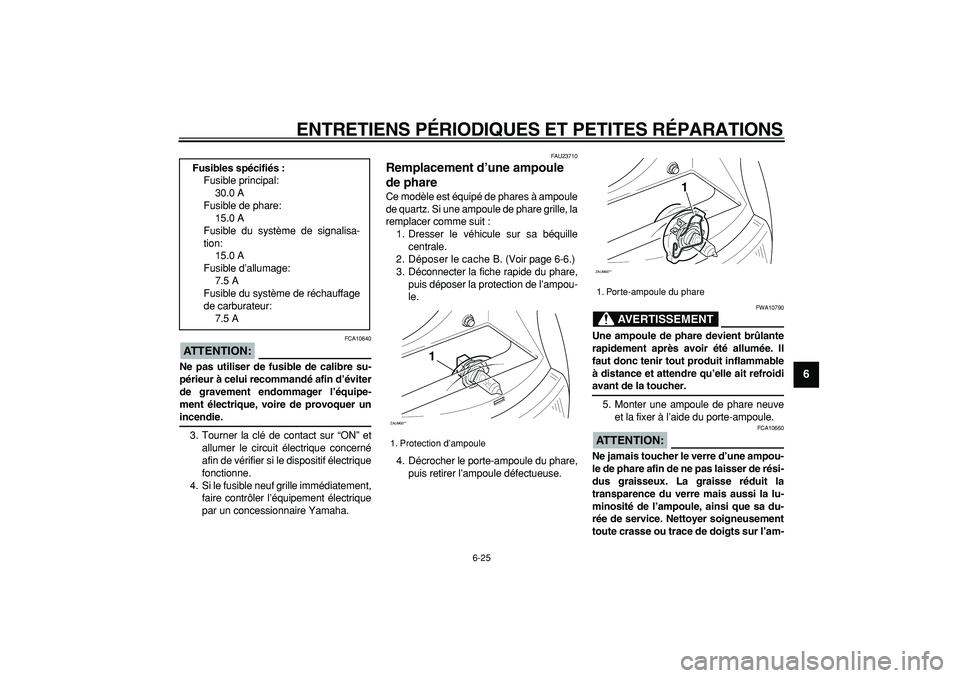

6-25
2
3
4
5
67
8
9
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU23710
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache B. (Voir page 6-6.)
3. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’ampou-
le.
4. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidi
avant de la toucher.
5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am- Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisa-
tion:
15.0 A
Fusible d’allumage:
7.5 A
Fusible du système de réchauffage
de carburateur:
7.5 A
1. Protection d’ampoule
ZAUM00**
1

1. Porte-ampoule du phare
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

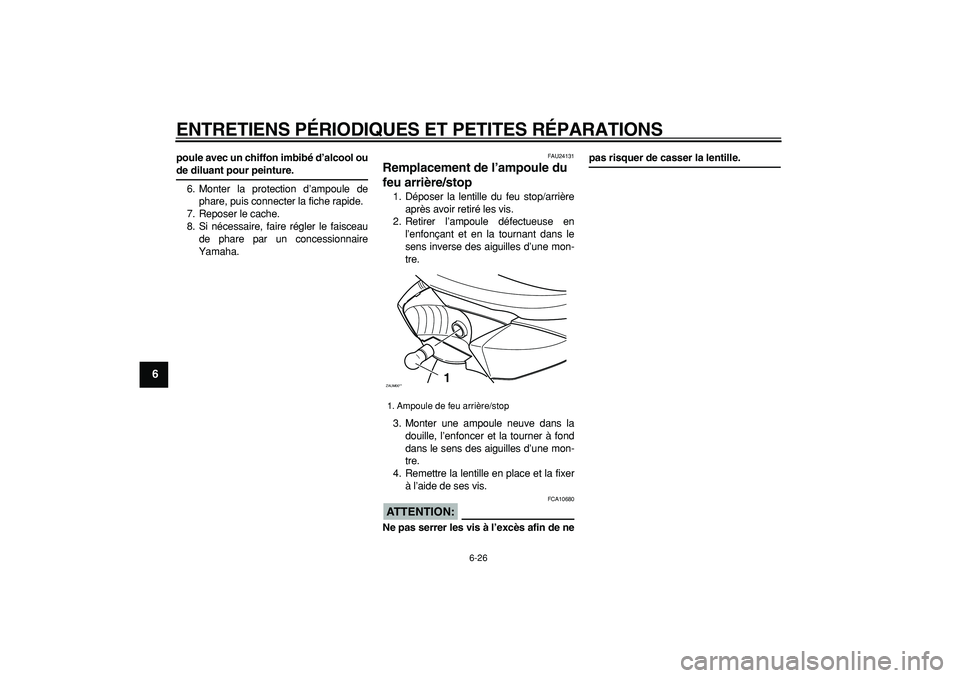

6-26
1
2
3
4
5
6
7
8
9

poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
6. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
7. Reposer le cache.
8. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24131
Remplacement de l’ampoule du
feu arrière/stop
1. Déposer la lentille du feu stop/arrière
après avoir retiré les vis.
2. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:

FCA10680
Ne pas serrer les vis à l’excès afin de ne
pas risquer de casser la lentille.
1. Ampoule de feu arrière/stop
ZAUM00**
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

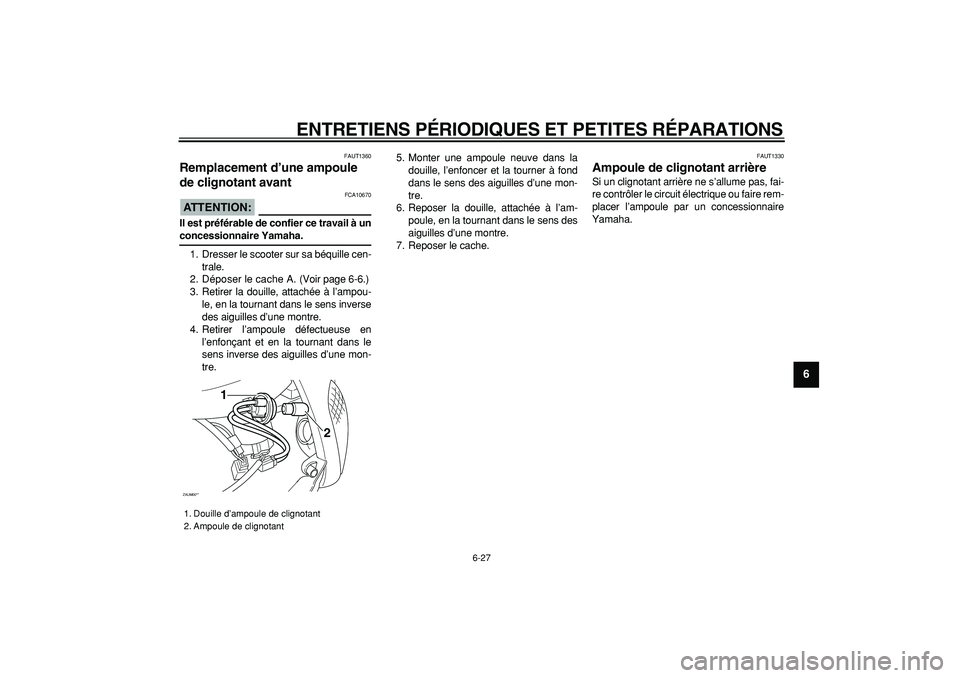

6-27
2
3
4
5
67
8
9

FAUT1360
Remplacement d’une ampoule
de clignotant avant
ATTENTION:

FCA10670
Il est préférable de confier ce travail à un
concessionnaire Yamaha.
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le cache A. (Voir page 6-6.)
3. Retirer la douille, attachée à l’ampou-
le, en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le cache.
FAUT1330
Ampoule de clignotant arrière
Si un clignotant arrière ne s’allume pas, fai-
re contrôler le circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
1. Douille d’ampoule de clignotant
2. Ampoule de clignotant
ZAUM00**
2 1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
1
2
3
4
5
6
7
8
9

FAU25860
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarrage
et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le véhicule à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-fai-
re et des outils nécessaires à son entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En effet,
les pièces d’autres marques peuvent sem-
bler identiques, mais elles sont souvent de
moindre qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation pourrait
entraîner des réparations onéreuses.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
2
3
4
5
67
8
9

FAU25901
Schéma de diagnostic de pannes
AVERTISSEMENT

FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.

7-1
1
2
3
4
5
6
7
8
9

SOIN ET REMISAGE DU SCOOTER
FAU26090
Soin
Un des attraits incontestés du scooter rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur un scooter est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-sant à l’eau.
Nettoyage
ATTENTION:

FCA10780

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet devapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
