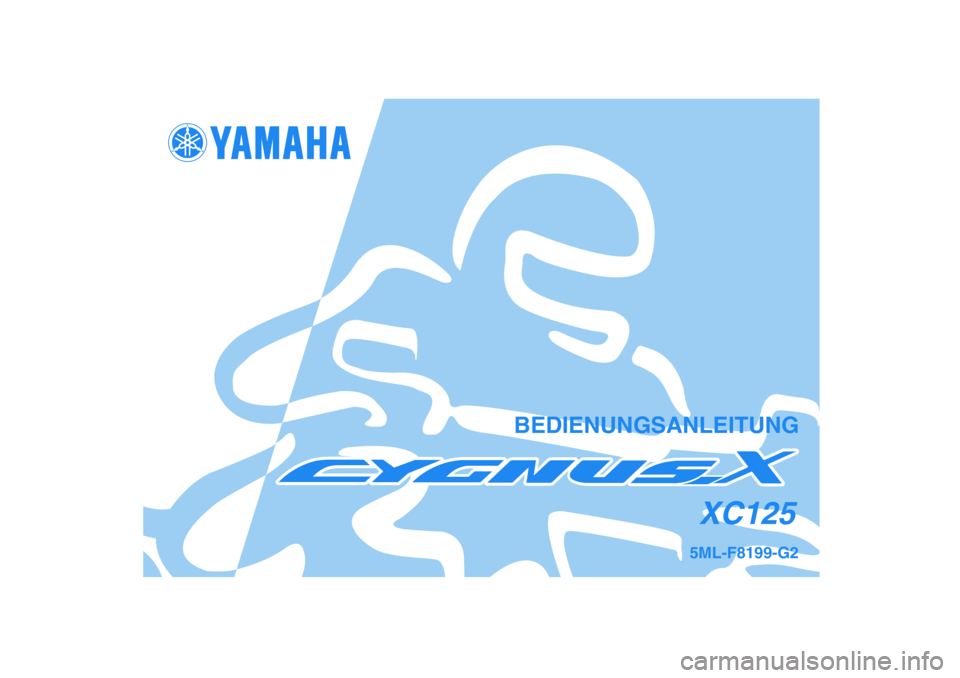

BEDIENUNGSANLEITUNG
XC125
PRINTED IN TAIWAN
2005~9µ0.3·1 !
(G)
5ML-F8199-G2cv.pmd2005/09/06, 10:56 3

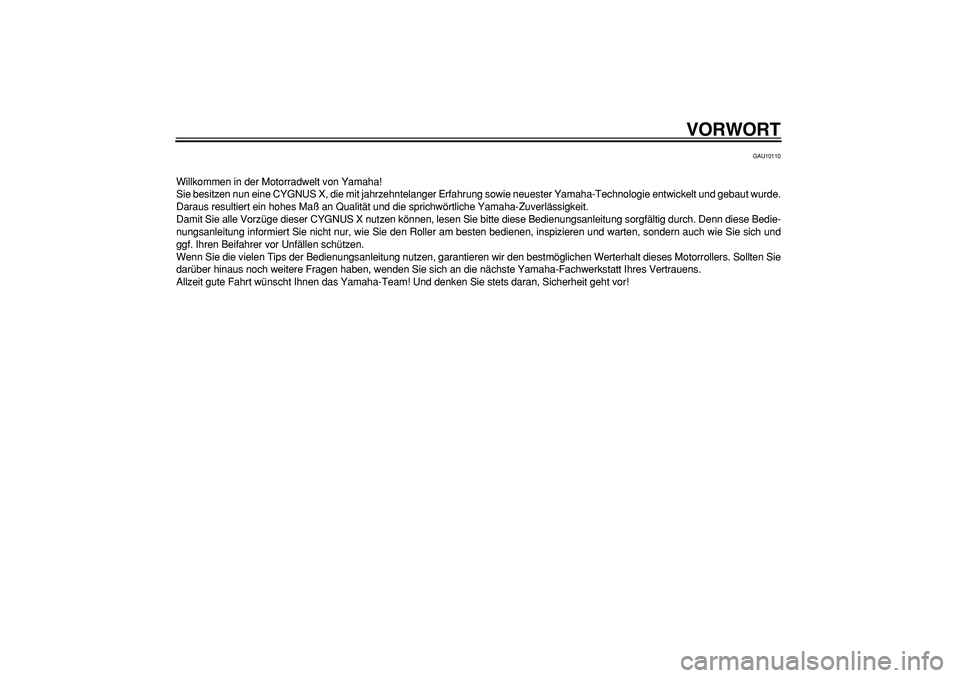

VORWORT
GAU10110
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine CYGNUS X, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser CYGNUS X nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie den Roller am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!

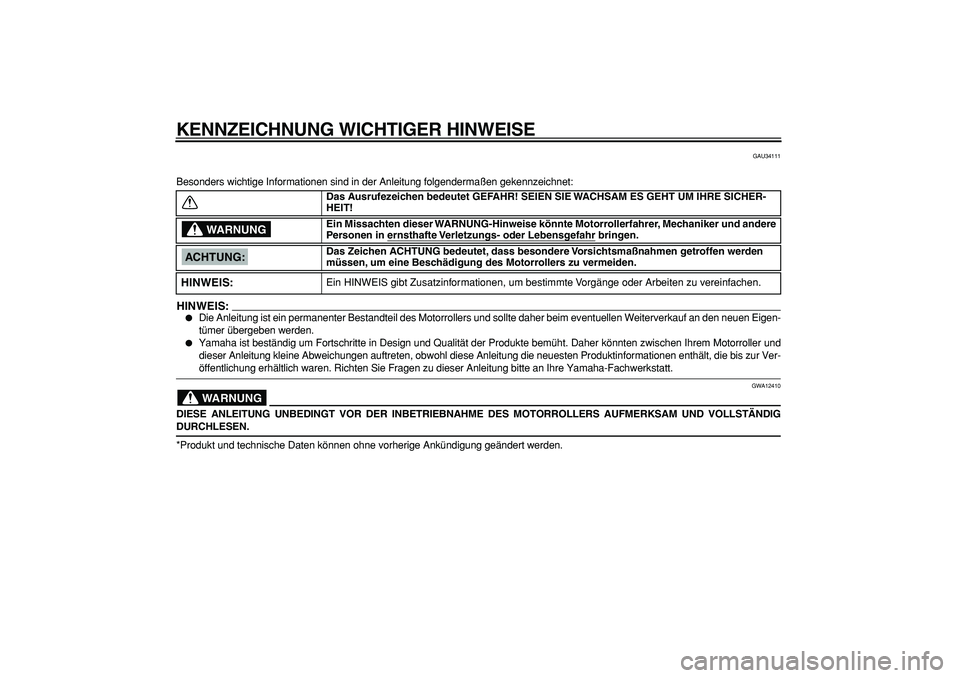

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34111
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an den neuen Eigen-
tümer übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.
WARNUNG

GWA12410
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND VOLLSTÄNDIG
DURCHLESEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensg
efahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrollers zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:HINWEIS:

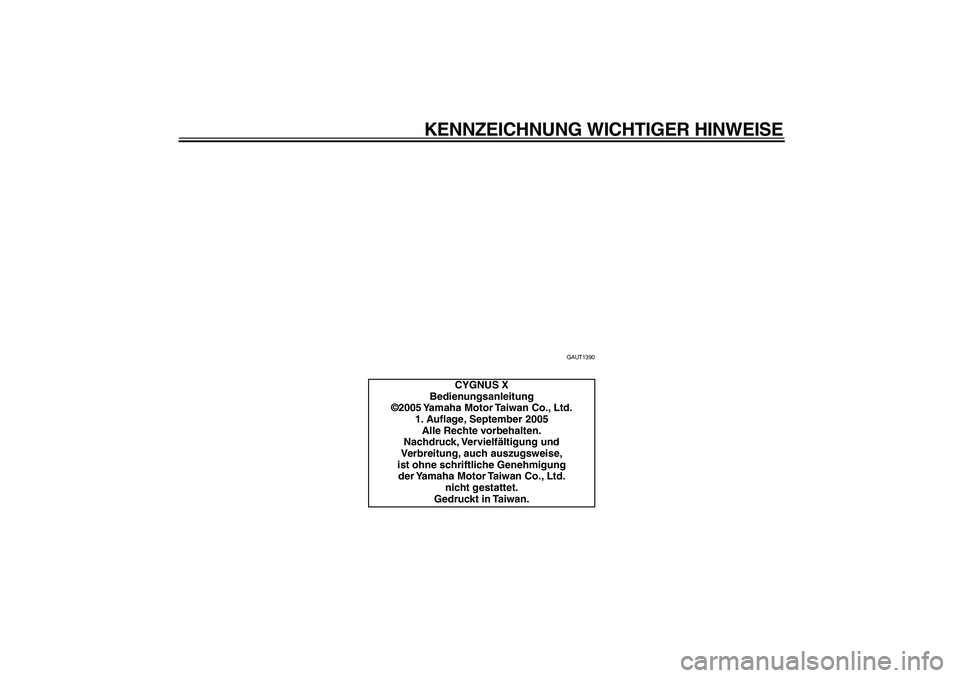

KENNZEICHNUNG WICHTIGER HINWEISE
GAUT1390
CYGNUS X
Bedienungsanleitung
©2005 Yamaha Motor Taiwan Co., Ltd.
1. Auflage, September 2005
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung
der Yamaha Motor Taiwan Co., Ltd.
nicht gestattet.
Gedruckt in Taiwan.

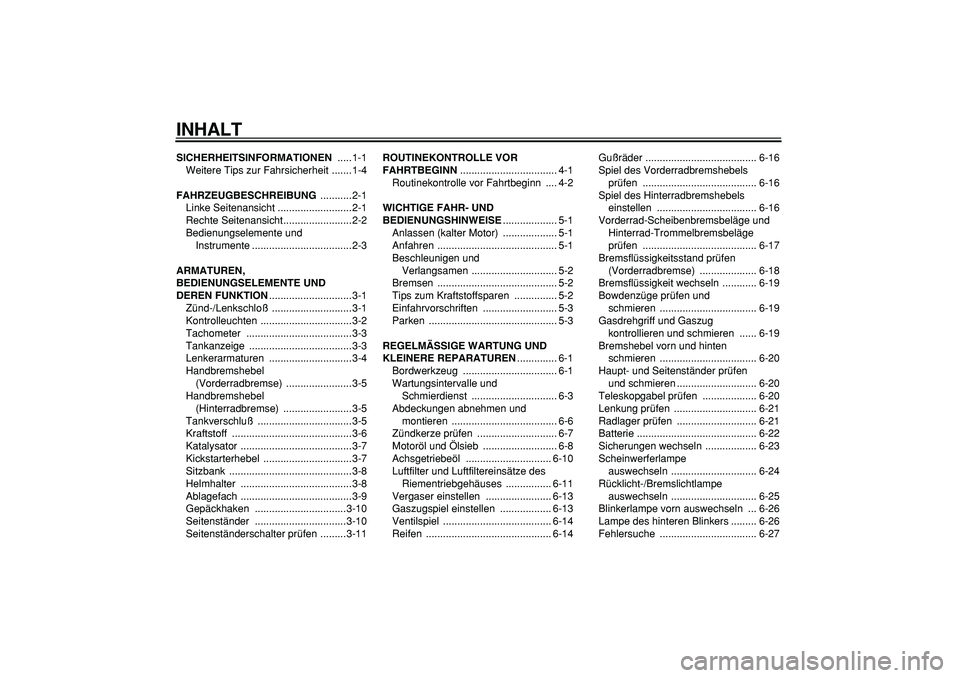

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
Weitere Tips zur Fahrsicherheit .......1-4
FAHRZEUGBESCHREIBUNG
...........2-1
Linke Seitenansicht ..........................2-1
Rechte Seitenansicht........................2-2
Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1
Zünd-/Lenkschloß ............................3-1
Kontrolleuchten ................................3-2
Tachometer .....................................3-3
Tankanzeige ....................................3-3
Lenkerarmaturen .............................3-4
Handbremshebel
(Vorderradbremse) .......................3-5
Handbremshebel
(Hinterradbremse) ........................3-5
Tankverschluß .................................3-5
Kraftstoff ..........................................3-6
Katalysator .......................................3-7
Kickstarterhebel ...............................3-7
Sitzbank ...........................................3-8
Helmhalter .......................................3-8
Ablagefach .......................................3-9
Gepäckhaken ................................3-10
Seitenständer ................................3-10
Seitenständerschalter prüfen .........3-11
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1
Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Anlassen (kalter Motor) ................... 5-1
Anfahren .......................................... 5-1
Beschleunigen und
Verlangsamen .............................. 5-2
Bremsen .......................................... 5-2
Tips zum Kraftstoffsparen ............... 5-2
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-3
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1
Bordwerkzeug ................................. 6-1
Wartungsintervalle und
Schmierdienst .............................. 6-3
Abdeckungen abnehmen und
montieren ..................................... 6-6
Zündkerze prüfen ............................ 6-7
Motoröl und Ölsieb .......................... 6-8
Achsgetriebeöl .............................. 6-10
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ................ 6-11
Vergaser einstellen ....................... 6-13
Gaszugspiel einstellen .................. 6-13
Ventilspiel ...................................... 6-14
Reifen ............................................ 6-14Gußräder ....................................... 6-16
Spiel des Vorderradbremshebels
prüfen ........................................ 6-16
Spiel des Hinterradbremshebels
einstellen ................................... 6-16
Vorderrad-Scheibenbremsbeläge und
Hinterrad-Trommelbremsbeläge
prüfen ........................................ 6-17
Bremsflüssigkeitsstand prüfen
(Vorderradbremse) .................... 6-18
Bremsflüssigkeit wechseln ............ 6-19
Bowdenzüge prüfen und
schmieren .................................. 6-19
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-19
Bremshebel vorn und hinten
schmieren .................................. 6-20
Haupt- und Seitenständer prüfen
und schmieren ............................ 6-20
Teleskopgabel prüfen ................... 6-20
Lenkung prüfen ............................. 6-21
Radlager prüfen ............................ 6-21
Batterie .......................................... 6-22
Sicherungen wechseln .................. 6-23
Scheinwerferlampe
auswechseln .............................. 6-24
Rücklicht-/Bremslichtlampe
auswechseln .............................. 6-25
Blinkerlampe vorn auswechseln ... 6-26
Lampe des hinteren Blinkers ......... 6-26
Fehlersuche .................................. 6-27

INHALT
Fehlersuchdiagramm ..................... 6-28
PFLEGE UND STILLEGUNG DES
MOTORROLLERS
.............................. 7-1
Pflege .............................................. 7-1
Abstellen .......................................... 7-3
TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1
Identifizierungsnummern ................. 9-1

1-1
1

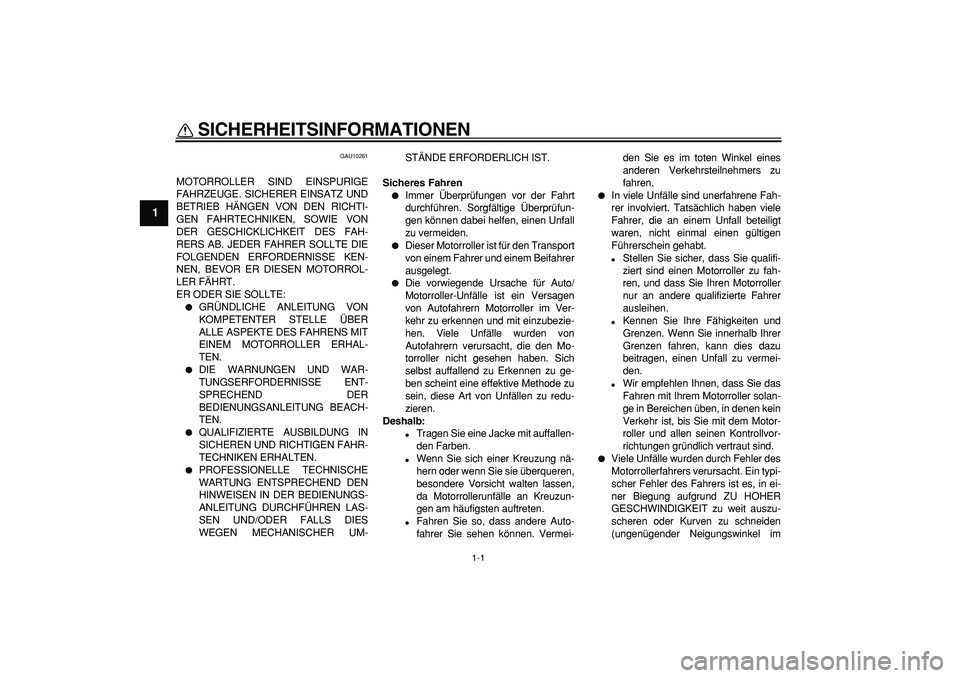

SICHERHEITSINFORMATIONEN
GAU10261
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESEN MOTORROL-
LER FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS MIT
EINEM MOTORROLLER ERHAL-
TEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER
BEDIENUNGSANLEITUNG BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-STÄNDE ERFORDERLICH IST.
Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorroller-Unfälle ist ein Versagen
von Autofahrern Motorroller im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von
Autofahrern verursacht, die den Mo-
torroller nicht gesehen haben. Sich
selbst auffallend zu Erkennen zu ge-
ben scheint eine effektive Methode zu
sein, diese Art von Unfällen zu redu-
zieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern oder wenn Sie sie überqueren,
besondere Vorsicht walten lassen,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-den Sie es im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.

In viele Unfälle sind unerfahrene Fah-
rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen
Führerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
roller und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im

SICHERHEITSINFORMATIONEN
1-2
1

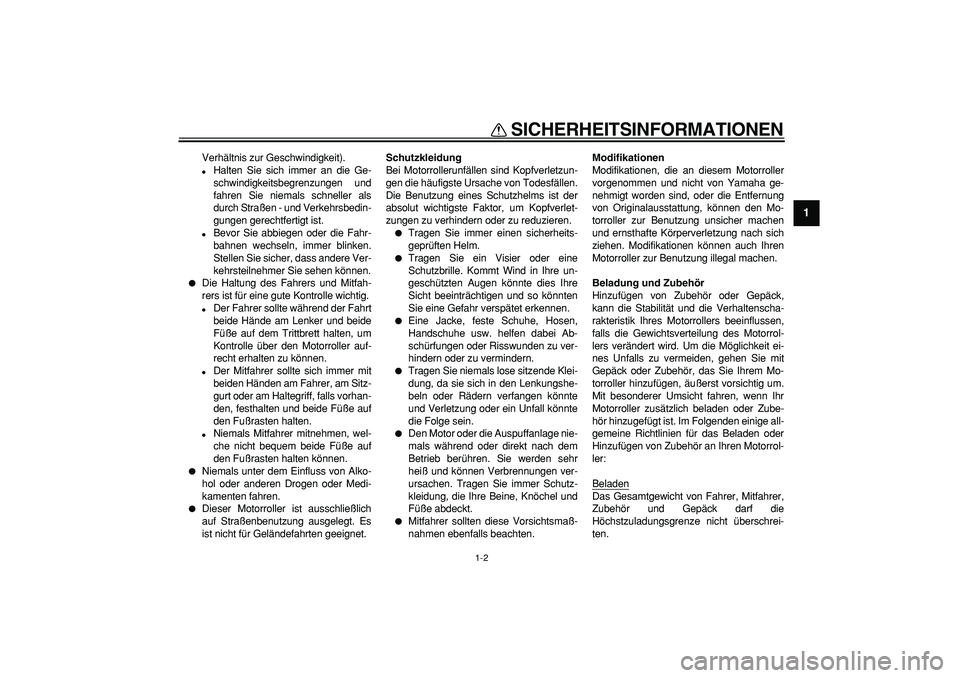

Verhältnis zur Geschwindigkeit).

Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen gerechtfertigt ist.

Bevor Sie abbiegen oder die Fahr-
bahnen wechseln, immer blinken.
Stellen Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.

Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.

Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf dem Trittbrett halten, um
Kontrolle über den Motorroller auf-
recht erhalten zu können.

Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten.

Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.

Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.

Dieser Motorroller ist ausschließlich
auf Straßenbenutzung ausgelegt. Es
ist nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen und so könnten
Sie eine Gefahr verspätet erkennen.

Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.

Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-
ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.

Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorroller
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können den Mo-
torroller zur Benutzung unsicher machen
und ernsthafte Körperverletzung nach sich
ziehen. Modifikationen können auch Ihren
Motorroller zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrollers beeinflussen,
falls die Gewichtsverteilung des Motorrol-
lers verändert wird. Um die Möglichkeit ei-
nes Unfalls zu vermeiden, gehen Sie mit
Gepäck oder Zubehör, das Sie Ihrem Mo-
torroller hinzufügen, äußerst vorsichtig um.
Mit besonderer Umsicht fahren, wenn Ihr
Motorroller zusätzlich beladen oder Zube-
hör hinzugefügt ist. Im Folgenden einige all-
gemeine Richtlinien für das Beladen oder
Hinzufügen von Zubehör an Ihren Motorrol-
ler:
Beladen
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht überschrei-
ten.

SICHERHEITSINFORMATIONEN
1-3
1

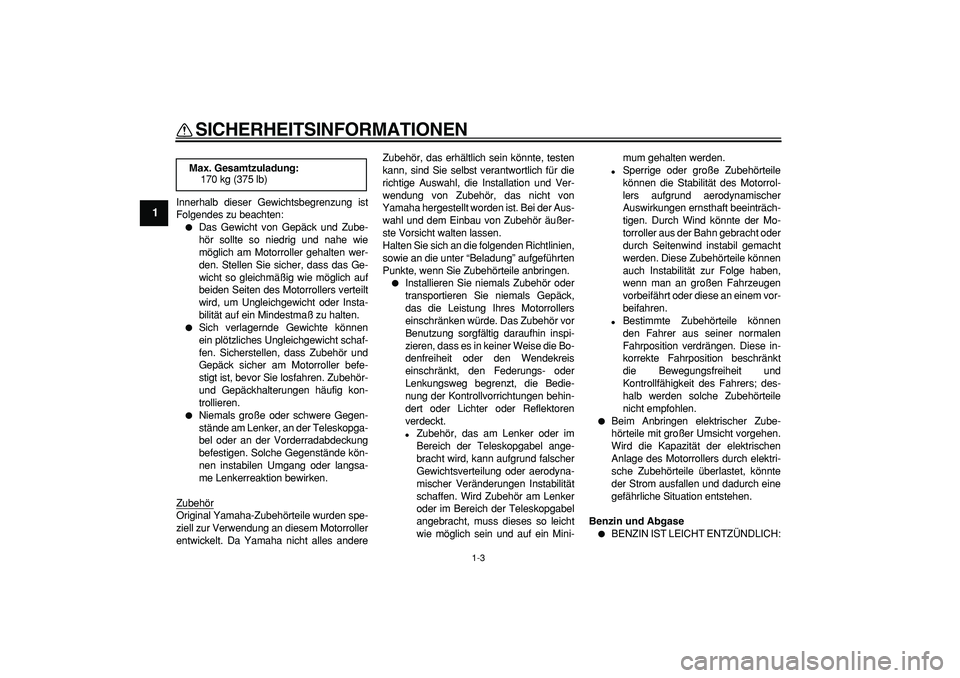

Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:

Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Stellen Sie sicher, dass das Ge-
wicht so gleichmäßig wie möglich auf
beiden Seiten des Motorrollers verteilt
wird, um Ungleichgewicht oder Insta-
bilität auf ein Mindestmaß zu halten.

Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, dass Zubehör und
Gepäck sicher am Motorroller befe-
stigt ist, bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig kon-
trollieren.

Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen. Solche Gegenstände kön-
nen instabilen Umgang oder langsa-
me Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorroller
entwickelt. Da Yamaha nicht alles andereZubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußer-
ste Vorsicht walten lassen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkungsweg begrenzt, die Bedie-
nung der Kontrollvorrichtungen behin-
dert oder Lichter oder Reflektoren
verdeckt.

Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen Instabilität
schaffen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-mum gehalten werden.

Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beeinträch-
tigen. Durch Wind könnte der Mo-
torroller aus der Bahn gebracht oder
durch Seitenwind instabil gemacht
werden. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und
Kontrollfähigkeit des Fahrers; des-
halb werden solche Zubehörteile
nicht empfohlen.

Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrollers durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase

BENZIN IST LEICHT ENTZÜNDLICH:
Max. Gesamtzuladung:
170 kg (375 lb)
