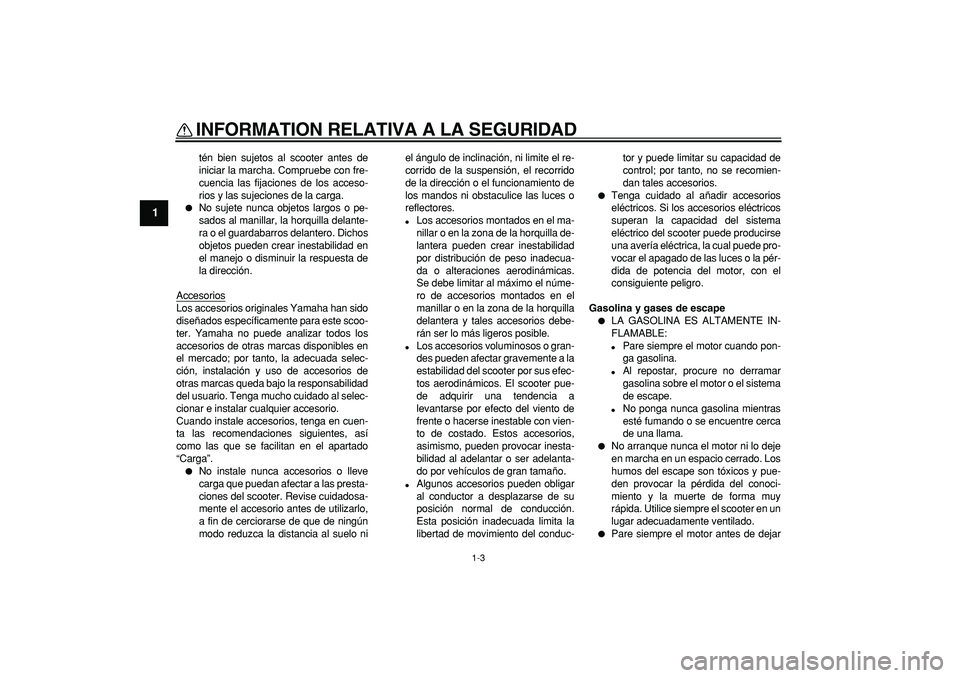

MANUAL DEL PROPIETARIO
XC125
PRINTED IN TAIWAN
2005~9µ0.3·1 !
(S)
5ML-F8199-S2cv.pmd2005/09/06, 10:58 3

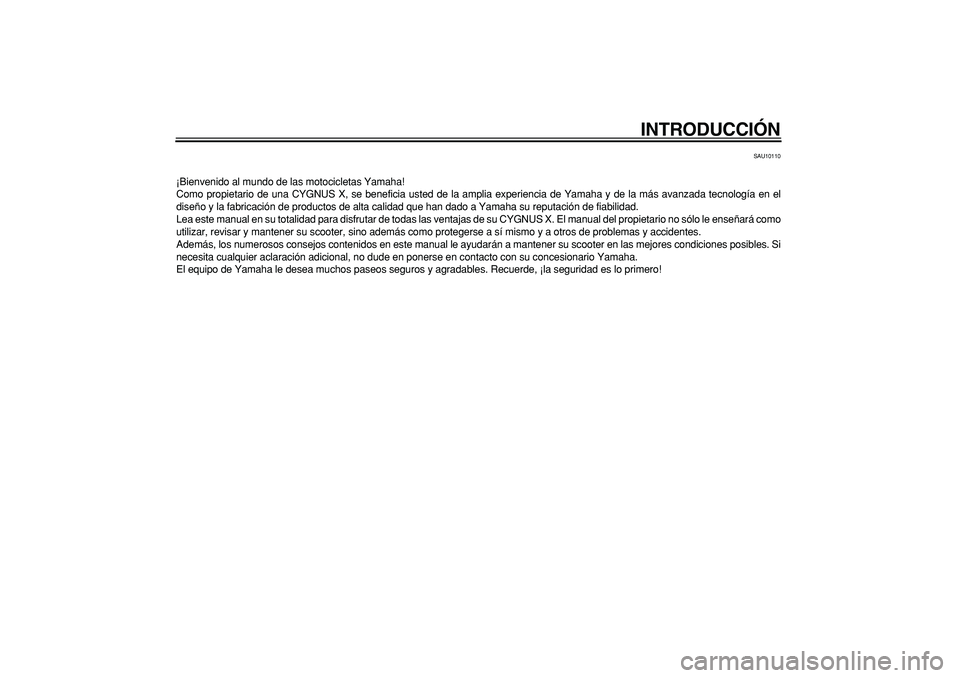

INTRODUCCIÓN
SAU10110
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una CYGNUS X, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el
diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su CYGNUS X. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores condiciones posibles. Si
necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!

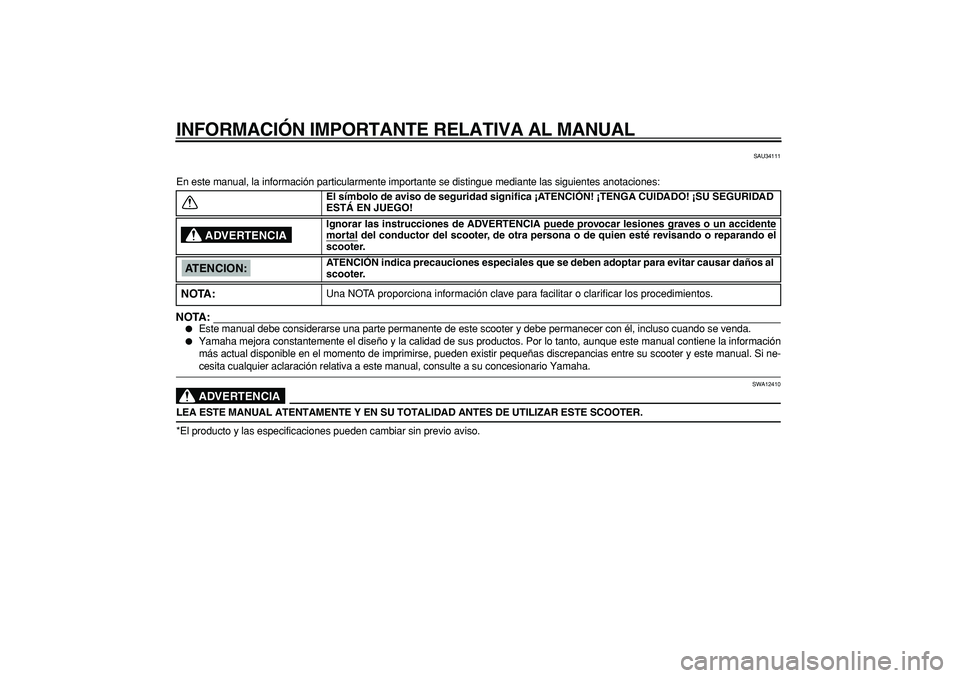

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU34111
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
NOTA:


Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando se venda.

Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si ne-
cesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA

SWA12410
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
*El producto y las especificaciones pueden cambiar sin previo aviso.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede pr
ovocar lesiones gra
ves o un accidente
mor
tal
del conductor del scooter, de otra persona o de quien esté revisando o reparando el
scooter.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños al
scooter.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:NOTA:

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL

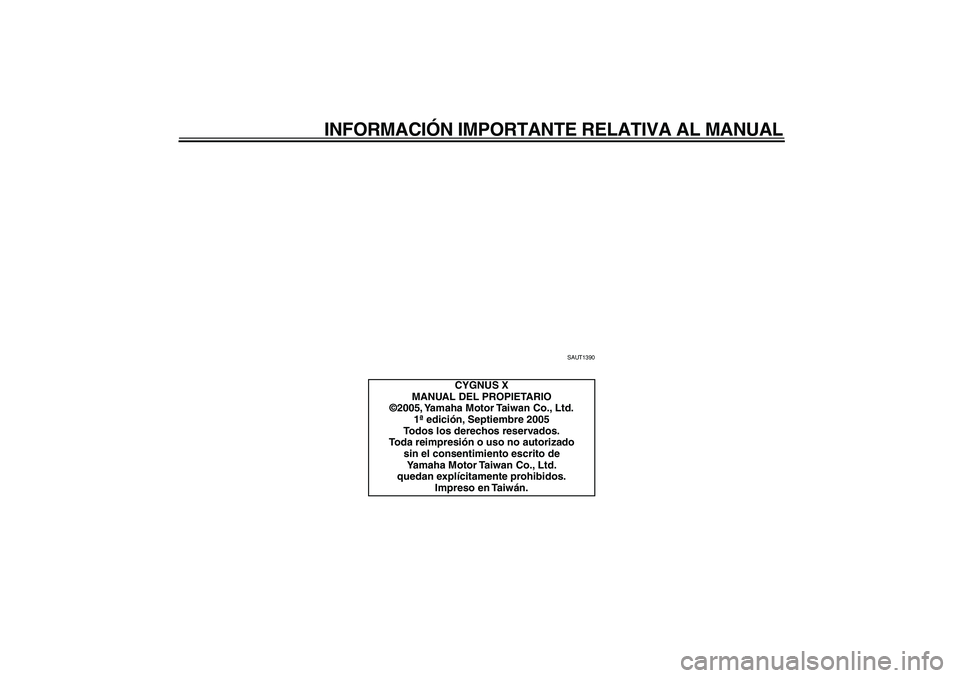

SAUT1390
CYGNUS X
MANUAL DEL PROPIETARIO
©2005, Yamaha Motor Taiwan Co., Ltd.
1ª edición, Septiembre 2005
Todos los derechos reservados.
Toda reimpresión o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Taiwan Co., Ltd.
quedan explícitamente prohibidos.
Impreso en Taiwán.

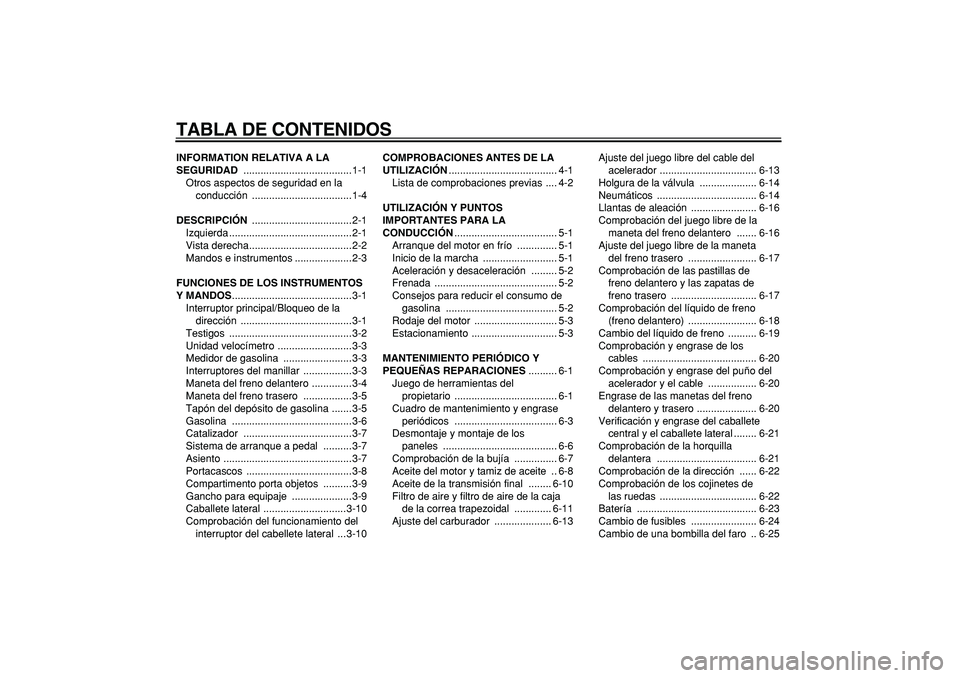

TABLA DE CONTENIDOS
INFORMATION RELATIVA A LA
SEGURIDAD
......................................1-1
Otros aspectos de seguridad en la
conducción ...................................1-4
DESCRIPCIÓN
...................................2-1
Izquierda ...........................................2-1
Vista derecha....................................2-2
Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS
..........................................3-1
Interruptor principal/Bloqueo de la
dirección .......................................3-1
Testigos ...........................................3-2
Unidad velocímetro ..........................3-3
Medidor de gasolina ........................3-3
Interruptores del manillar .................3-3
Maneta del freno delantero ..............3-4
Maneta del freno trasero .................3-5
Tapón del depósito de gasolina .......3-5
Gasolina ..........................................3-6
Catalizador ......................................3-7
Sistema de arranque a pedal ..........3-7
Asiento .............................................3-7
Portacascos .....................................3-8
Compartimento porta objetos ..........3-9
Gancho para equipaje .....................3-9
Caballete lateral .............................3-10
Comprobación del funcionamiento del
interruptor del cabellete lateral ...3-10
COMPROBACIONES ANTES DE LA
UTILIZACIÓN
...................................... 4-1
Lista de comprobaciones previas .... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
.................................... 5-1
Arranque del motor en frío .............. 5-1
Inicio de la marcha .......................... 5-1
Aceleración y desaceleración ......... 5-2
Frenada ........................................... 5-2
Consejos para reducir el consumo de
gasolina ....................................... 5-2
Rodaje del motor ............................. 5-3
Estacionamiento .............................. 5-3
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES
.......... 6-1
Juego de herramientas del
propietario .................................... 6-1
Cuadro de mantenimiento y engrase
periódicos .................................... 6-3
Desmontaje y montaje de los
paneles ........................................ 6-6
Comprobación de la bujía ............... 6-7
Aceite del motor y tamiz de aceite .. 6-8
Aceite de la transmisión final ........ 6-10
Filtro de aire y filtro de aire de la caja
de la correa trapezoidal ............. 6-11
Ajuste del carburador .................... 6-13Ajuste del juego libre del cable del
acelerador .................................. 6-13
Holgura de la válvula .................... 6-14
Neumáticos ................................... 6-14
Llantas de aleación ....................... 6-16
Comprobación del juego libre de la
maneta del freno delantero ....... 6-16
Ajuste del juego libre de la maneta
del freno trasero ........................ 6-17
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero .............................. 6-17
Comprobación del líquido de freno
(freno delantero) ........................ 6-18
Cambio del líquido de freno .......... 6-19
Comprobación y engrase de los
cables ........................................ 6-20
Comprobación y engrase del puño del
acelerador y el cable ................. 6-20
Engrase de las manetas del freno
delantero y trasero ..................... 6-20
Verificación y engrase del caballete
central y el caballete lateral ........ 6-21
Comprobación de la horquilla
delantera ................................... 6-21
Comprobación de la dirección ...... 6-22
Comprobación de los cojinetes de
las ruedas .................................. 6-22
Batería .......................................... 6-23
Cambio de fusibles ....................... 6-24
Cambio de una bombilla del faro .. 6-25

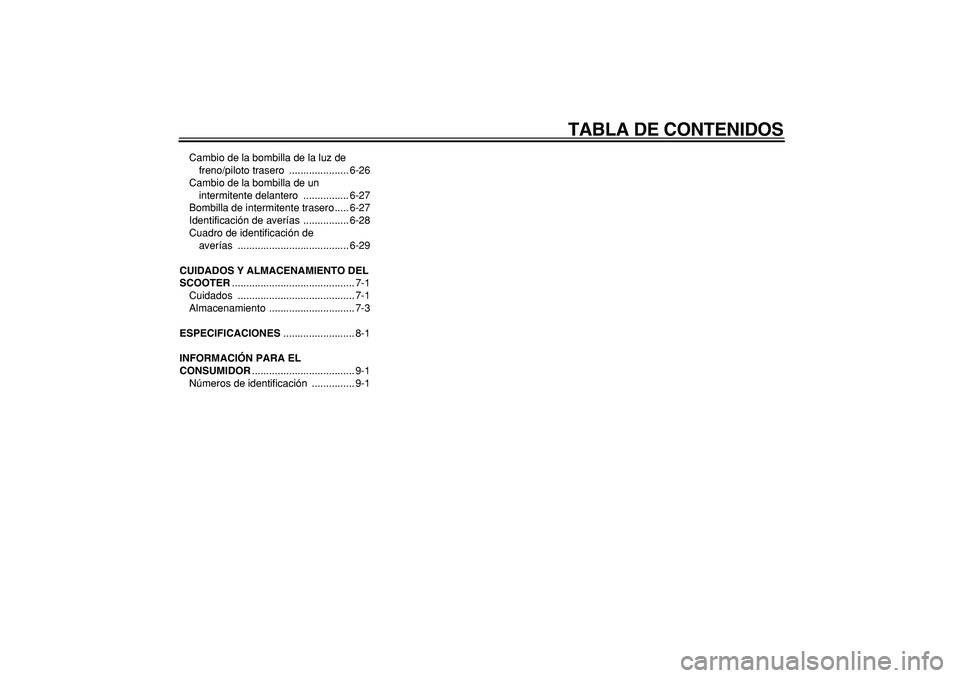

TABLA DE CONTENIDOS
Cambio de la bombilla de la luz de
freno/piloto trasero ..................... 6-26
Cambio de la bombilla de un
intermitente delantero ................ 6-27
Bombilla de intermitente trasero ..... 6-27
Identificación de averías ................ 6-28
Cuadro de identificación de
averías ....................................... 6-29
CUIDADOS Y ALMACENAMIENTO DEL
SCOOTER
........................................... 7-1
Cuidados ......................................... 7-1
Almacenamiento .............................. 7-3
ESPECIFICACIONES
......................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
.................................... 9-1
Números de identificación ............... 9-1

1-1
1

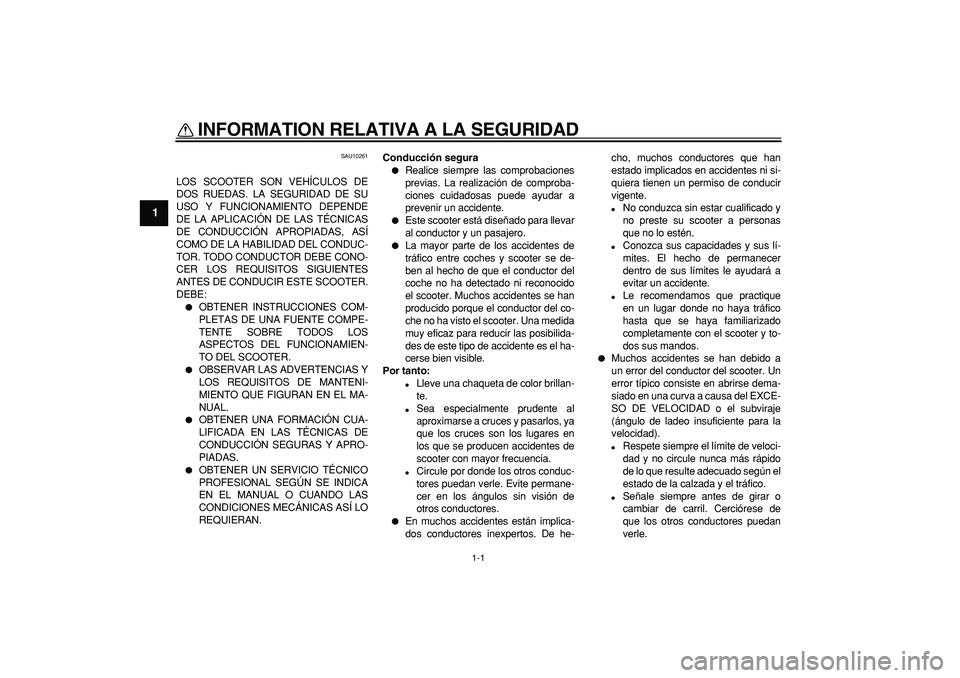

INFORMATION RELATIVA A LA SEGURIDAD
SAU10261
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE SU
USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOOTER.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DEL SCOOTER.

OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL.

OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.

OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL O CUANDO LAS
CONDICIONES MECÁNICAS ASÍ LO
REQUIERAN.
Conducción segura

Realice siempre las comprobaciones
previas. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.

Este scooter está diseñado para llevar
al conductor y un pasajero.

La mayor parte de los accidentes de
tráfico entre coches y scooter se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.
Por tanto:

Lleve una chaqueta de color brillan-
te.

Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.

Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.

No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.

Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.

Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.

Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del EXCE-
SO DE VELOCIDAD o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).

Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.

Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

INFORMATION RELATIVA A LA SEGURIDAD
1-2
1

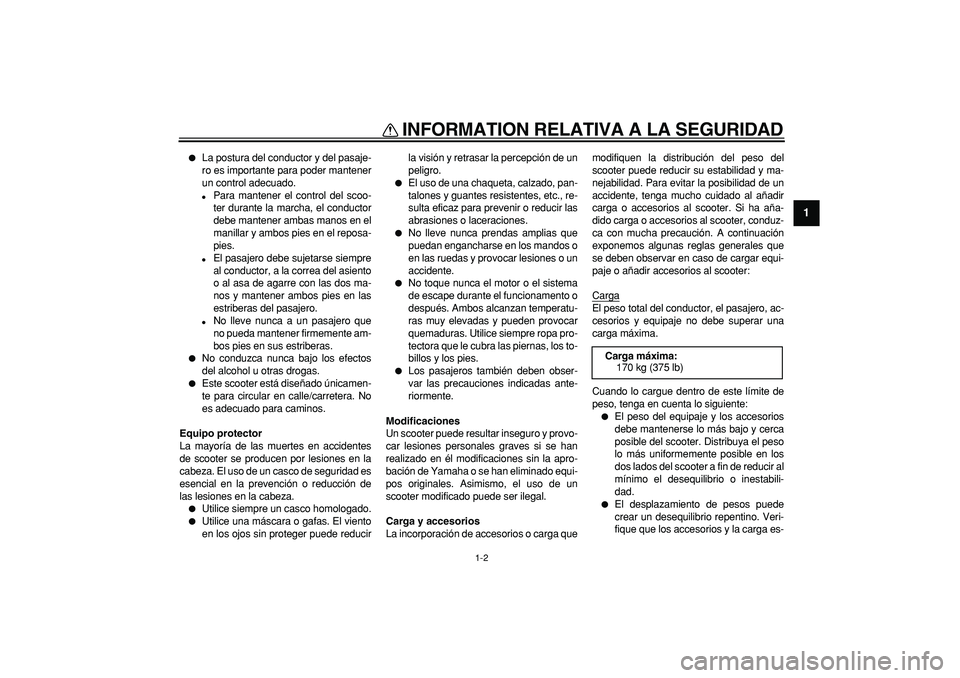

La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.

Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en el reposa-
pies.

El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asa de agarre con las dos ma-
nos y mantener ambos pies en las
estriberas del pasajero.

No lleve nunca a un pasajero que
no pueda mantener firmemente am-
bos pies en sus estriberas.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducirla visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.

No toque nunca el motor o el sistema
de escape durante el funcionamento o
después. Ambos alcanzan temperatu-
ras muy elevadas y pueden provocar
quemaduras. Utilice siempre ropa pro-
tectora que le cubra las piernas, los to-
billos y los pies.

Los pasajeros también deben obser-
var las precauciones indicadas ante-
riormente.
Modificaciones
Un scooter puede resultar inseguro y provo-
car lesiones personales graves si se han
realizado en él modificaciones sin la apro-
bación de Yamaha o se han eliminado equi-
pos originales. Asimismo, el uso de un
scooter modificado puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o carga quemodifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha aña-
dido carga o accesorios al scooter, conduz-
ca con mucha precaución. A continuación
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
Carga
El peso total del conductor, el pasajero, ac-
cesorios y equipaje no debe superar una
carga máxima.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Distribuya el peso
lo más uniformemente posible en los
dos lados del scooter a fin de reducir al
mínimo el desequilibrio o inestabili-
dad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
Carga máxima:
170 kg (375 lb)

INFORMATION RELATIVA A LA SEGURIDAD
1-3
1
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.

No sujete nunca objetos largos o pe-
sados al manillar, la horquilla delante-
ra o el guardabarros delantero. Dichos
objetos pueden crear inestabilidad en
el manejo o disminuir la respuesta de
la dirección.
Accesorios
Los accesorios originales Yamaha han sido
diseñados específicamente para este scoo-
ter. Yamaha no puede analizar todos los
accesorios de otras marcas disponibles en
el mercado; por tanto, la adecuada selec-
ción, instalación y uso de accesorios de
otras marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al selec-
cionar e instalar cualquier accesorio.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.


No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones del scooter. Revise cuidadosa-
mente el accesorio antes de utilizarlo,
a fin de cerciorarse de que de ningún
modo reduzca la distancia al suelo niel ángulo de inclinación, ni limite el re-
corrido de la suspensión, el recorrido
de la dirección o el funcionamiento de
los mandos ni obstaculice las luces o
reflectores.

Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.

Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.

Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del scooter puede producirse
una avería eléctrica, la cual puede pro-
vocar el apagado de las luces o la pér-
dida de potencia del motor, con el
consiguiente peligro.
Gasolina y gases de escape

LA GASOLINA ES ALTAMENTE IN-
FLAMABLE:

Pare siempre el motor cuando pon-
ga gasolina.

Al repostar, procure no derramar
gasolina sobre el motor o el sistema
de escape.

No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.

No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre el scooter en un
lugar adecuadamente ventilado.

Pare siempre el motor antes de dejar
