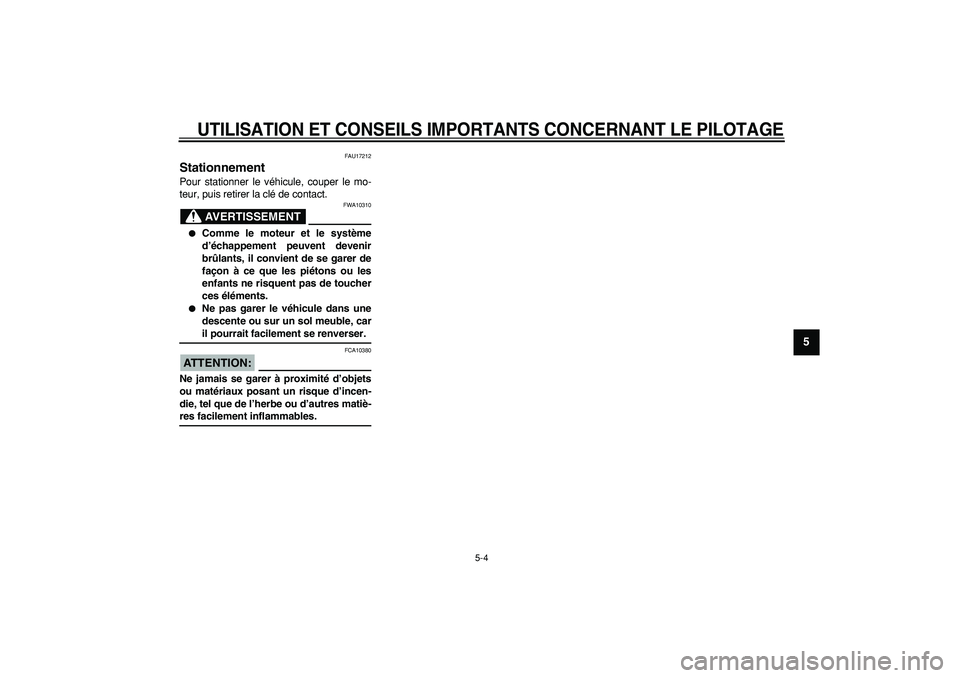

Page 31 of 72
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
2
3
4
56
7
8
9
FAU17212
Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10310
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne risquent pas de toucher
ces éléments.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-
res facilement inflammables.

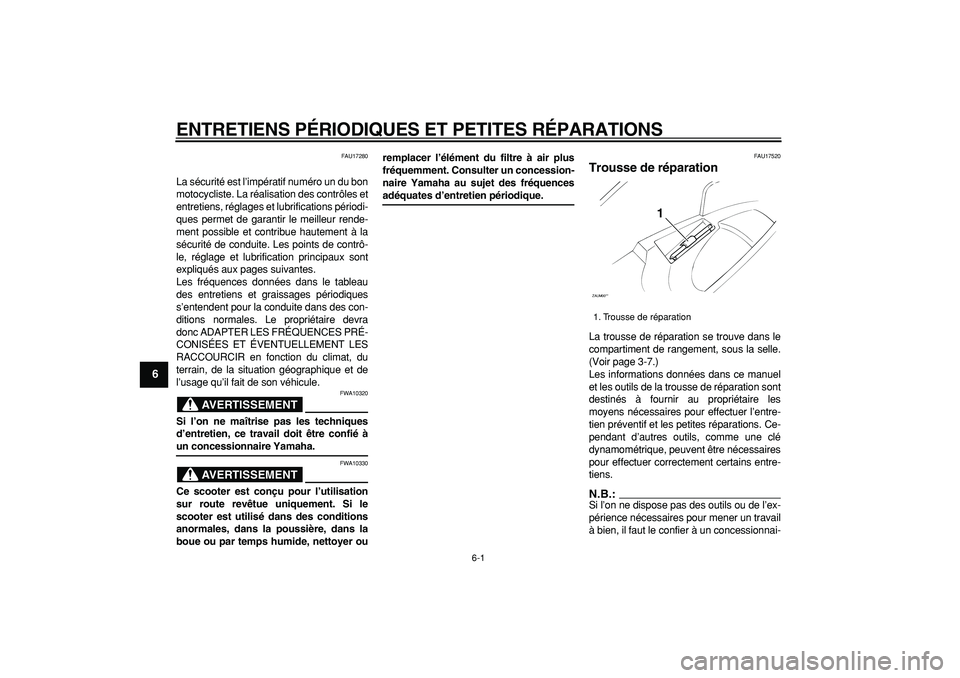

Page 32 of 72
6-1
1
2
3
4
5
6
7
8
9
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU17280
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrô-
le, réglage et lubrification principaux sont
expliqués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié à
un concessionnaire Yamaha.
AVERTISSEMENT
FWA10330
Ce scooter est conçu pour l’utilisation
sur route revêtue uniquement. Si le
scooter est utilisé dans des conditions
anormales, dans la poussière, dans la
boue ou par temps humide, nettoyer ouremplacer l’élément du filtre à air plus
fréquemment. Consulter un concession-
naire Yamaha au sujet des fréquences
adéquates d’entretien périodique.
FAU17520
Trousse de réparation
La trousse de réparation se trouve dans le
compartiment de rangement, sous la selle.
(Voir page 3-7.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.:
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
1. Trousse de réparation
ZAUM00**
1

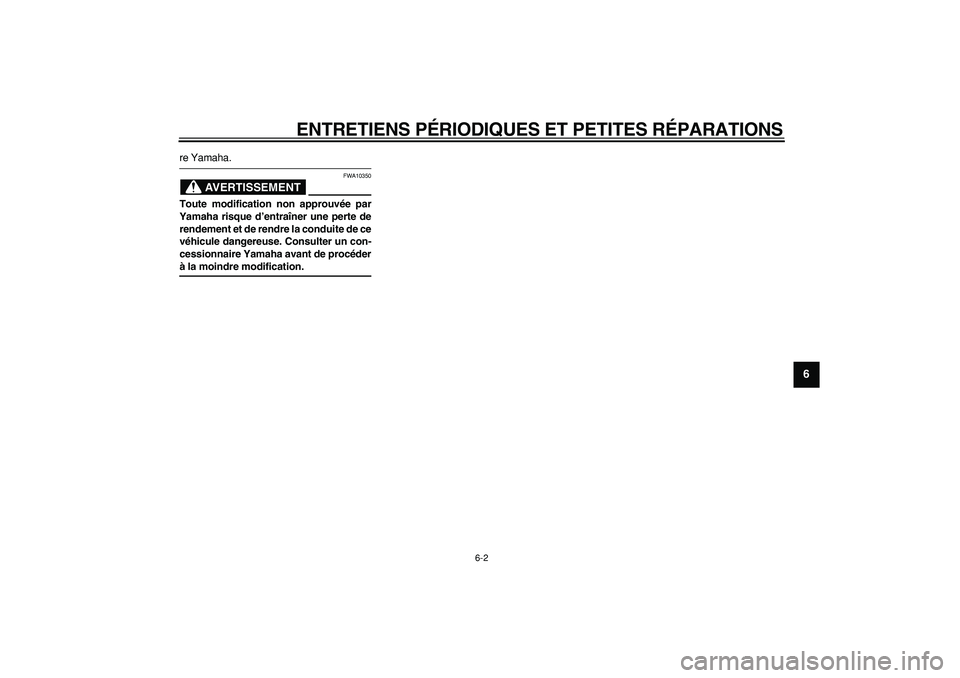

Page 33 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
2
3
4
5
67
8
9
re Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéder
à la moindre modification.

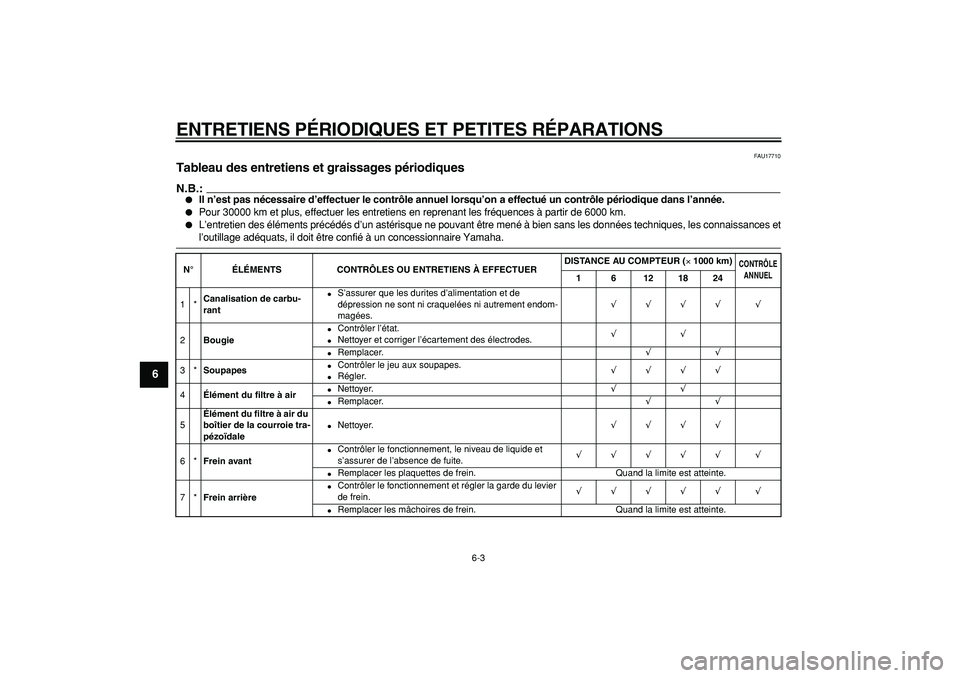

Page 34 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
1
2
3
4
5
6
7
8
9
FAU17710
Tableau des entretiens et graissages périodiques
N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
Pour 30000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 6000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL
1 6 12 18 24
1*
Canalisation de carbu-
rant
S’assurer que les durites d’alimentation et de
dépression ne sont ni craquelées ni autrement endom-
magées.
√
√
√
√
√
2
Bougie
Contrôler l’état.
Nettoyer et corriger l’écartement des électrodes.
√
√
Remplacer.
√
√
3*
Soupapes
Contrôler le jeu aux soupapes.
Régler.
√
√
√
√
4
Élément du filtre à air
Nettoyer.
√
√
Remplacer.
√
√
5
Élément du filtre à air du
boîtier de la courroie tra-
pézoïdale
Nettoyer.
√
√
√
√
6*
Frein avant
Contrôler le fonctionnement, le niveau de liquide et
s’assurer de l’absence de fuite.
√
√
√
√
√
√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*
Frein arrière
Contrôler le fonctionnement et régler la garde du levier
de frein.
√
√
√
√
√
√
Remplacer les mâchoires de frein. Quand la limite est atteinte.

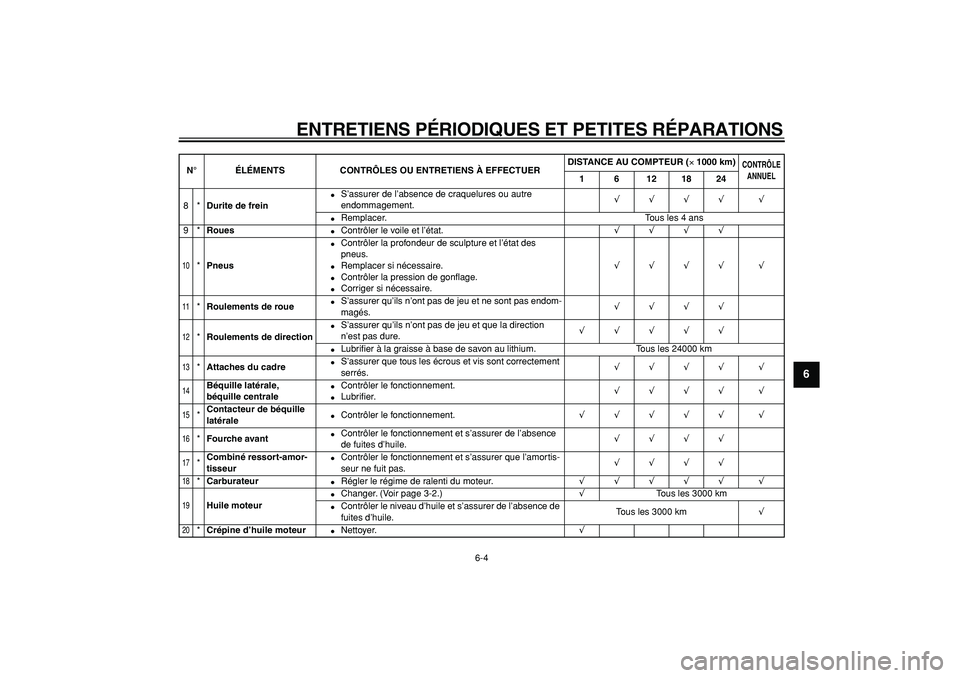

Page 35 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
2
3
4
5
67
8
9
8*
Durite de frein
S’assurer de l’absence de craquelures ou autre
endommagement.
√
√
√
√
√
Remplacer. Tous les 4 ans
9*
Roues
Contrôler le voile et l’état.
√
√
√
√
10
*
Pneus
Contrôler la profondeur de sculpture et l’état des
pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
√
√
√
√
√
11
*
Roulements de roue
S’assurer qu’ils n’ont pas de jeu et ne sont pas endom-
magés.
√
√
√
√
12
*
Roulements de direction
S’assurer qu’ils n’ont pas de jeu et que la direction
n’est pas dure.
√
√
√
√
√
Lubrifier à la graisse à base de savon au lithium. Tous les 24000 km
13
*
Attaches du cadre
S’assurer que tous les écrous et vis sont correctement
serrés.
√
√
√
√
√
14
Béquille latérale,
béquille centrale
Contrôler le fonctionnement.
Lubrifier.
√
√
√
√
√
15
*
Contacteur de béquille
latérale
Contrôler le fonctionnement.
√
√
√
√
√
√
16
*
Fourche avant
Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.
√
√
√
√
17
*
Combiné ressort-amor-
tisseur
Contrôler le fonctionnement et s’assurer que l’amortis-
seur ne fuit pas.
√
√
√
√
18
*
Carburateur
Régler le régime de ralenti du moteur.
√
√
√
√
√
√
19
Huile moteur
Changer. (Voir page 3-2.)
√
Tous les 3000 km
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.Tous les 3000 km
√
20
*
Crépine d’huile moteur
Nettoyer.
√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL
1 6 12 18 24

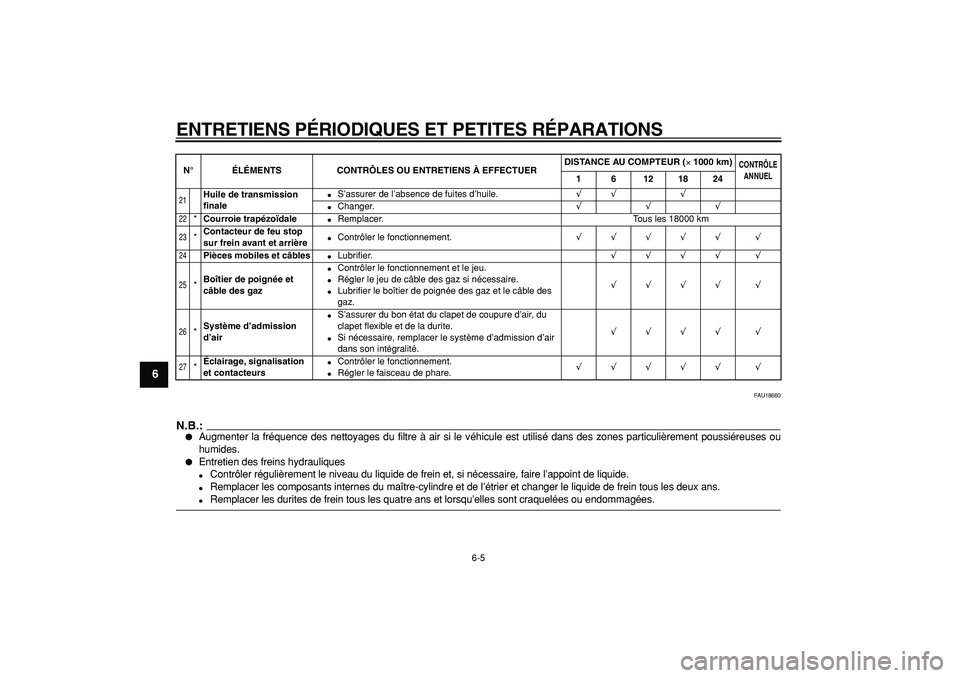

Page 36 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
1
2
3
4
5
6
7
8
9
FAU18660
N.B.:
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou
humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
21
Huile de transmission
finale
S’assurer de l’absence de fuites d’huile.
√
√
√
Changer.
√
√
√
22
*
Courroie trapézoïdale
Remplacer. Tous les 18000 km
23
*
Contacteur de feu stop
sur frein avant et arrière
Contrôler le fonctionnement.
√
√
√
√
√
√
24
Pièces mobiles et câbles
Lubrifier.
√
√
√
√
√
25
*
Boîtier de poignée et
câble des gaz
Contrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des
gaz.
√
√
√
√
√
26
*
Système d’admission
d’air
S’assurer du bon état du clapet de coupure d’air, du
clapet flexible et de la durite.
Si nécessaire, remplacer le système d’admission d’air
dans son intégralité.
√
√
√
√
√
27
*
Éclairage, signalisation
et contacteurs
Contrôler le fonctionnement.
Régler le faisceau de phare.
√
√
√
√
√
√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)
CONTRÔLE
ANNUEL
1 6 12 18 24

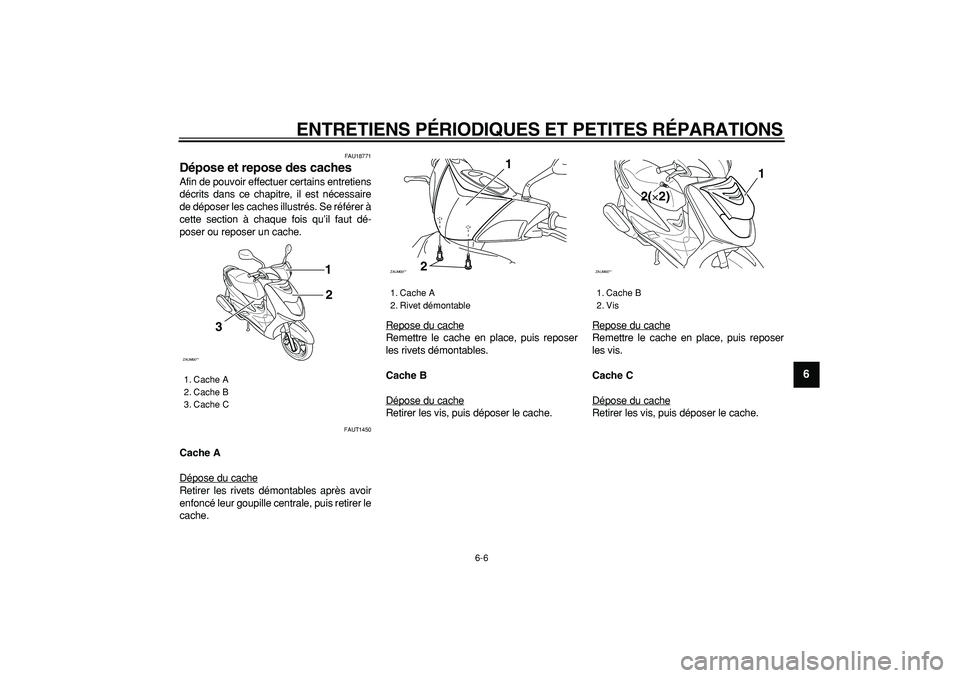

Page 37 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
2
3
4
5
67
8
9
FAU18771
Dépose et repose des caches
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dé-
poser ou reposer un cache.
FAUT1450
Cache A
Dépose du cache
Retirer les rivets démontables après avoir
enfoncé leur goupille centrale, puis retirer le
cache.Repose du cache
Remettre le cache en place, puis reposer
les rivets démontables.
Cache B
Dépose du cacheRetirer les vis, puis déposer le cache.Repose du cache
Remettre le cache en place, puis reposer
les vis.
Cache C
Dépose du cacheRetirer les vis, puis déposer le cache.
1. Cache A
2. Cache B
3. Cache C
ZAUM00**
1
2
3
1. Cache A
2. Rivet démontable
ZAUM00**
1
2
1. Cache B
2. Vis
ZAUM00**
1
2(×2)

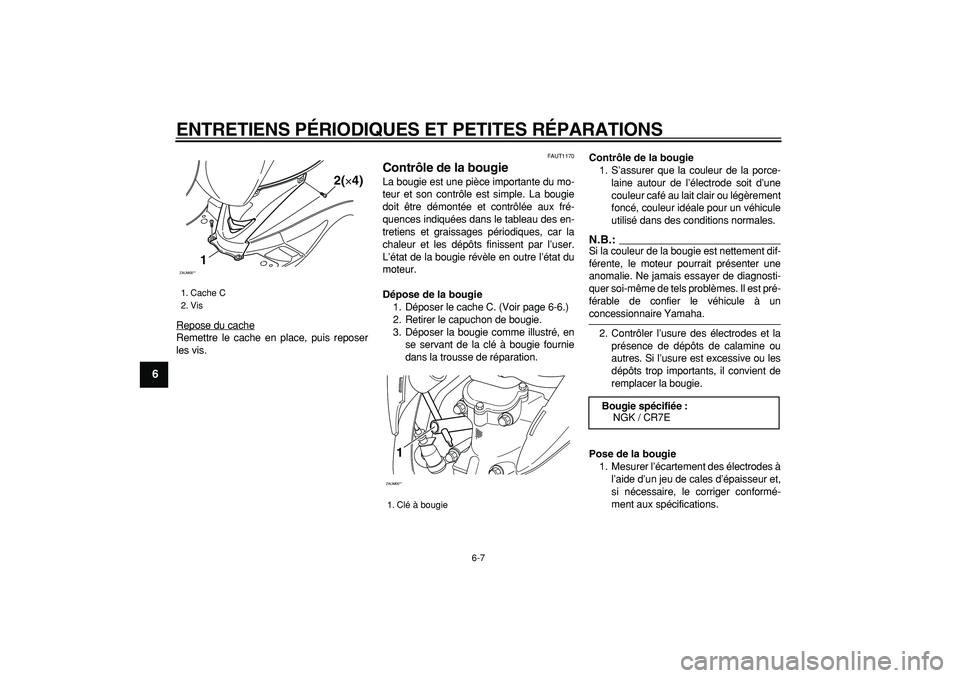

Page 38 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
1
2
3
4
5
6
7
8
9
Repose du cache
Remettre le cache en place, puis reposer
les vis.
FAUT1170
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie révèle en outre l’état du
moteur.
Dépose de la bougie
1. Déposer le cache C. (Voir page 6-6.)
2. Retirer le capuchon de bougie.
3. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode soit d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.:
Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
Pose de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Cache C
2. Vis
ZAUM00**
12(×4)
1. Clé à bougie
ZAUM00**1
Bougie spécifiée :
NGK / CR7E

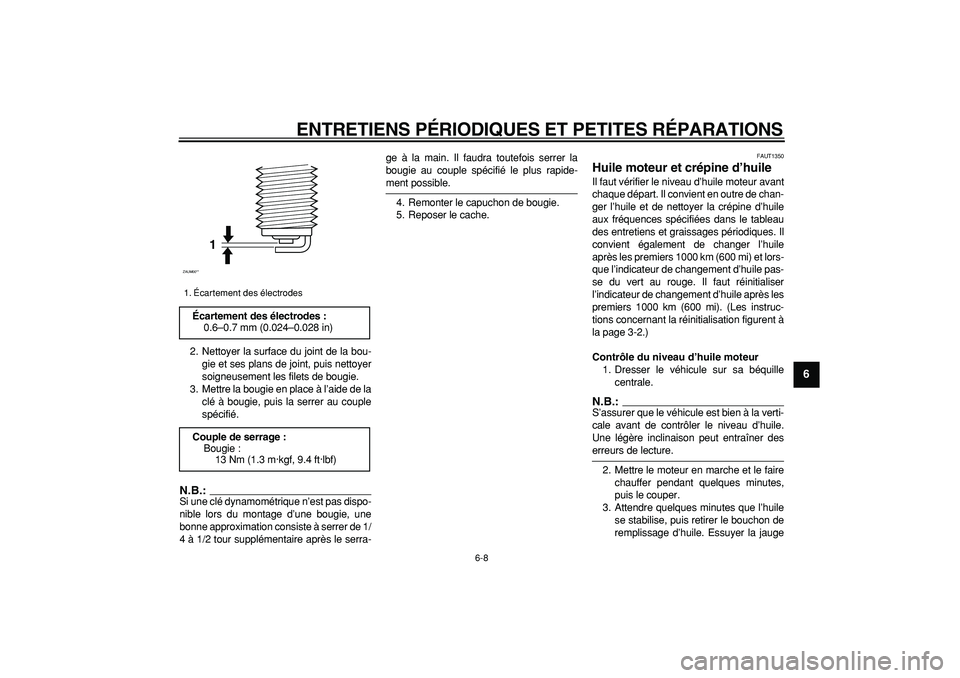

Page 39 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
2
3
4
5
67
8
9
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.:
Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de 1/
4 à 1/2 tour supplémentaire après le serra-ge à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
5. Reposer le cache.
FAUT1350

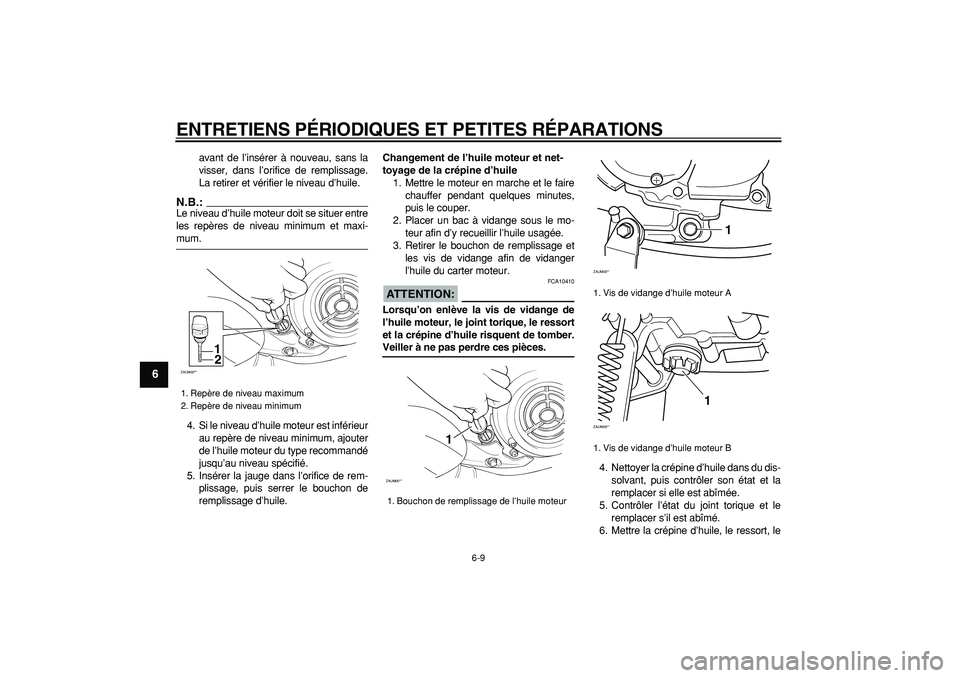

Huile moteur et crépine d’huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de chan-
ger l’huile et de nettoyer la crépine d’huile
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Il
convient également de changer l’huile
après les premiers 1000 km (600 mi) et lors-
que l’indicateur de changement d’huile pas-
se du vert au rouge. Il faut réinitialiser
l’indicateur de changement d’huile après les
premiers 1000 km (600 mi). (Les instruc-
tions concernant la réinitialisation figurent à
la page 3-2.)
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:
S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
1. Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
ZAUM00**
1
Page 40 of 72
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
1
2
3
4
5
6
7
8
9
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.
N.B.:
Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile moteur du type recommandé
jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur et net-
toyage de la crépine d’huile
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
les vis de vidange afin de vidanger
l’huile du carter moteur.
ATTENTION:
FCA10410
Lorsqu’on enlève la vis de vidange de
l’huile moteur, le joint torique, le ressort
et la crépine d’huile risquent de tomber.
Veiller à ne pas perdre ces pièces.
4. Nettoyer la crépine d’huile dans du dis-
solvant, puis contrôler son état et la
remplacer si elle est abîmée.
5. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
6. Mettre la crépine d’huile, le ressort, le
1. Repère de niveau maximum
2. Repère de niveau minimum
ZAUM00**
1
2
1. Bouchon de remplissage de l’huile moteur
ZAUM00**
1
1. Vis de vidange d’huile moteur A
1. Vis de vidange d’huile moteur B
ZAUM00**
1
ZAUM00**
1
