YAMAHA DT125R 2006 Notices Demploi (in French)

1D0-F8199-F2
DT125R
DT125X
MANUEL DU PROPRIETAIRE
1D0-F8199-F2.qxd 20/9/04 12:28 Página 1

1D0-F8199-F2.qxd 20/9/04 12:28 Página 2

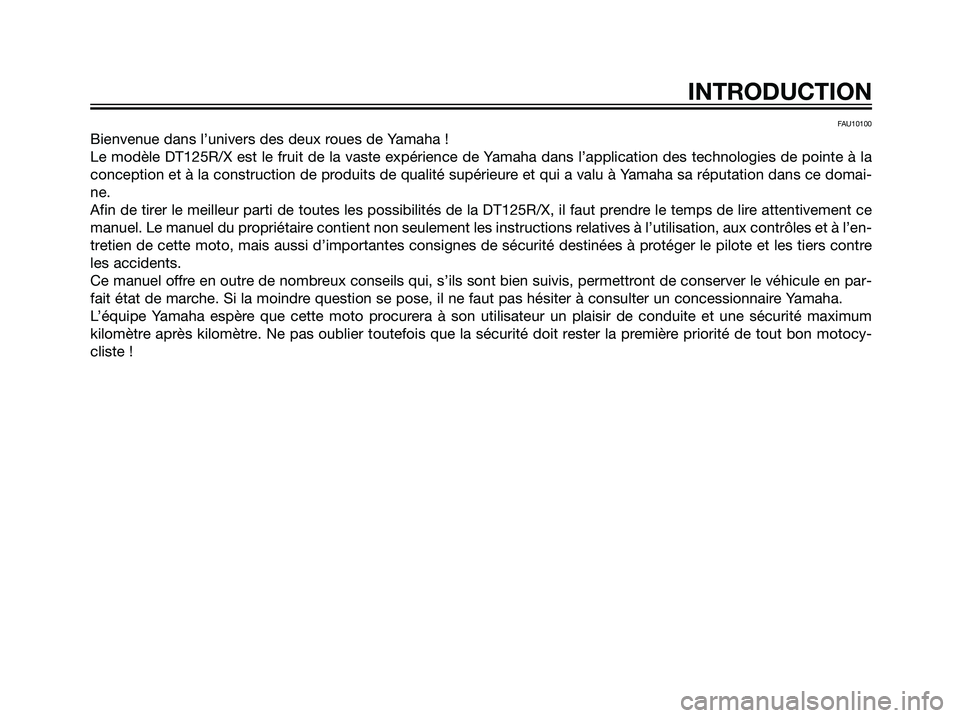

FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle DT125R/X est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la
conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domai-
ne.
Afin de tirer le meilleur parti de toutes les possibilités de la DT125R/X, il faut prendre le temps de lire attentivement ce
manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’en-
tretien de cette moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre
les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
1D0-F8199-F2.qxd 20/9/04 12:28 Página 1

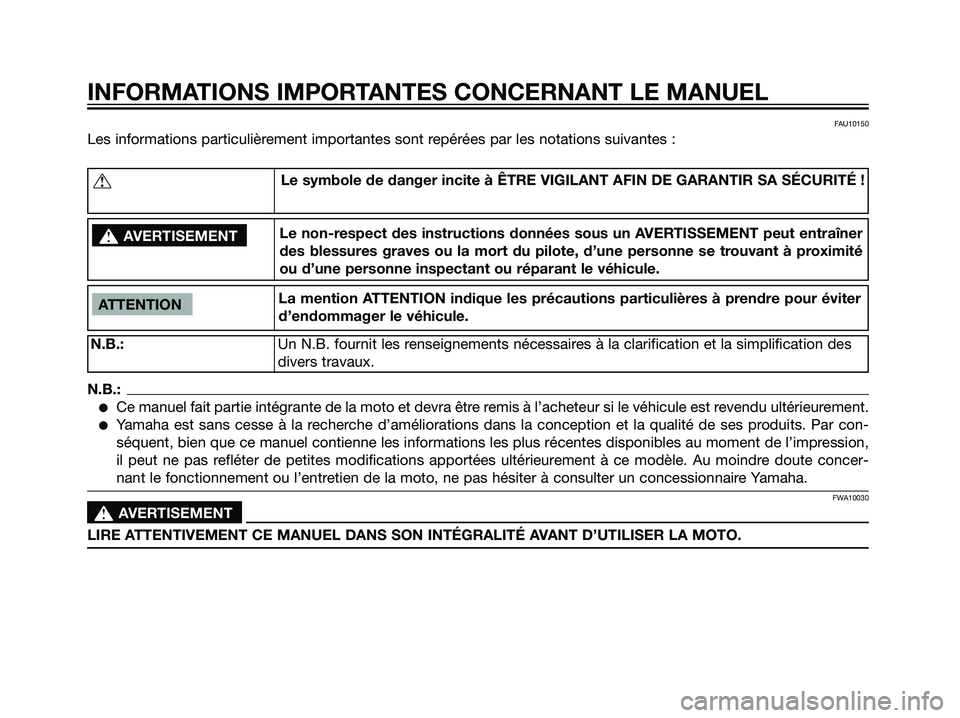

FAU10150
Les informations particulièrement importantes sont repérées par les notations suivantes :
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
ATTENTION
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ultérieurement.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concer-
nant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA10030
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.
s s
AVERTISEMENT
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !t
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mort du pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le véhicule.
La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le véhicule.
1D0-F8199-F2.qxd 20/9/04 12:28 Página 2

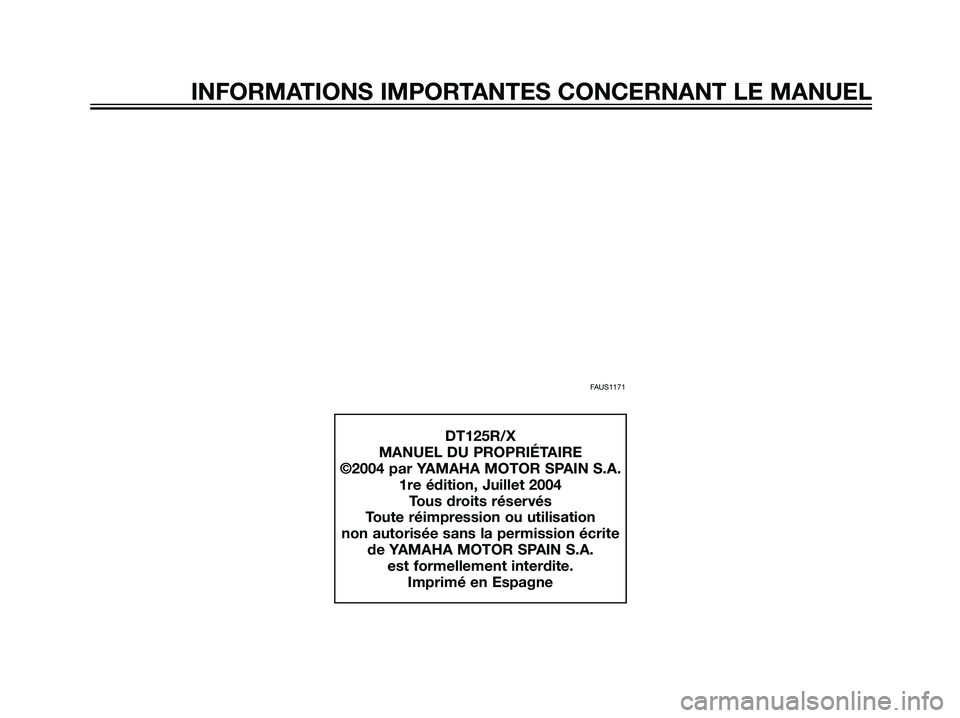

FAUS1171
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
DT125R/X
MANUEL DU PROPRIÉTAIRE
©2004 par YAMAHA MOTOR SPAIN S.A.
1re édition, Juillet 2004
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de YAMAHA MOTOR SPAIN S.A.
est formellement interdite.
Imprimé en Espagne
1D0-F8199-F2.qxd 20/9/04 12:28 Página 3

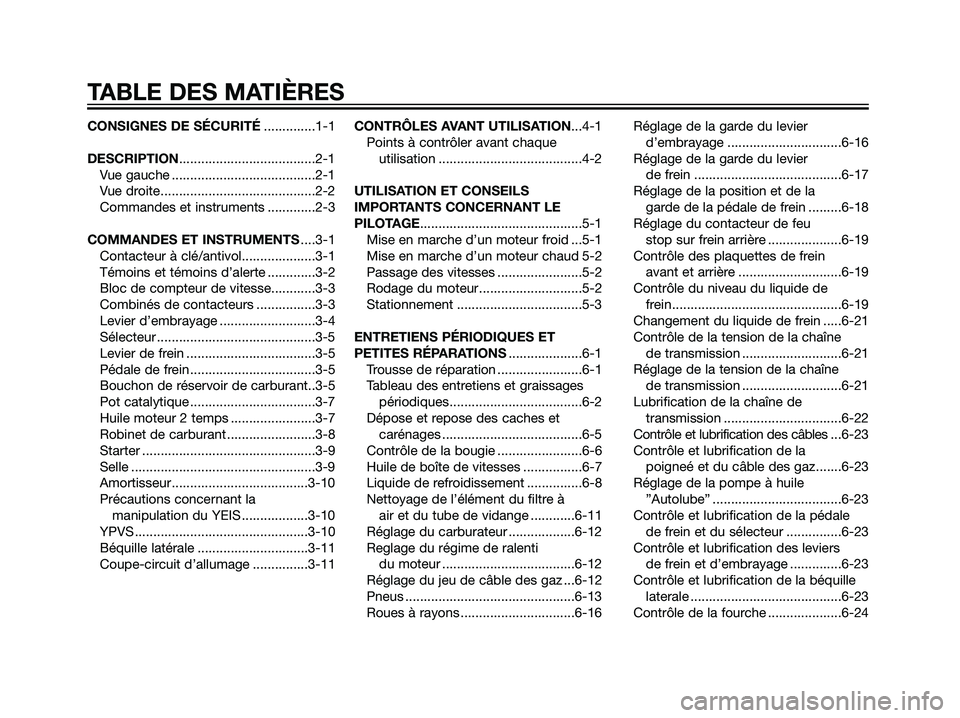

CONSIGNES DE SÉCURITÉ..............1-1
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-2
Commandes et instruments .............2-3
COMMANDES ET INSTRUMENTS....3-1
Contacteur à clé/antivol....................3-1
Témoins et témoins d’alerte .............3-2
Bloc de compteur de vitesse............3-3
Combinés de contacteurs ................3-3
Levier d’embrayage ..........................3-4
Sélecteur ...........................................3-5
Levier de frein ...................................3-5
Pédale de frein ..................................3-5
Bouchon de réservoir de carburant..3-5
Pot catalytique ..................................3-7
Huile moteur 2 temps .......................3-7
Robinet de carburant ........................3-8
Starter ...............................................3-9
Selle ..................................................3-9
Amortisseur.....................................3-10
Précautions concernant la
manipulation du YEIS ..................3-10
YPVS ...............................................3-10
Béquille latérale ..............................3-11
Coupe-circuit d’allumage ...............3-11CONTRÔLES AVANT UTILISATION...4-1
Points à contrôler avant chaque
utilisation .......................................4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE............................................5-1
Mise en marche d’un moteur froid ...5-1
Mise en marche d’un moteur chaud 5-2
Passage des vitesses .......................5-2
Rodage du moteur............................5-2
Stationnement ..................................5-3
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS....................6-1
Trousse de réparation .......................6-1
Tableau des entretiens et graissages
périodiques....................................6-2
Dépose et repose des caches et
carénages ......................................6-5
Contrôle de la bougie .......................6-6
Huile de boîte de vitesses ................6-7
Liquide de refroidissement ...............6-8
Nettoyage de l’élément du filtre à
air et du tube de vidange ............6-11
Réglage du carburateur ..................6-12
Reglage du régime de ralenti
du moteur ....................................6-12
Réglage du jeu de câble des gaz ...6-12
Pneus ..............................................6-13
Roues à rayons ...............................6-16Réglage de la garde du levier
d’embrayage ...............................6-16
Réglage de la garde du levier
de frein ........................................6-17
Réglage de la position et de la
garde de la pédale de frein .........6-18
Réglage du contacteur de feu
stop sur frein arrière ....................6-19
Contrôle des plaquettes de frein
avant et arrière ............................6-19
Contrôle du niveau du liquide de
frein..............................................6-19
Changement du liquide de frein .....6-21
Contrôle de la tension de la chaîne
de transmission ...........................6-21
Réglage de la tension de la chaîne
de transmission ...........................6-21
Lubrification de la chaîne de
transmission ................................6-22
Contrôle et lubrification des câbles ...6-23
Contrôle et lubrification de la
poigneé et du câble des gaz.......6-23
Réglage de la pompe à huile
”Autolube” ...................................6-23
Contrôle et lubrification de la pédale
de frein et du sélecteur ...............6-23
Contrôle et lubrification des leviers
de frein et d’embrayage ..............6-23
Contrôle et lubrification de la béquille
laterale .........................................6-23
Contrôle de la fourche ....................6-24
TABLE DES MATIÈRES
1D0-F8199-F2.qxd 20/9/04 12:28 Página 4

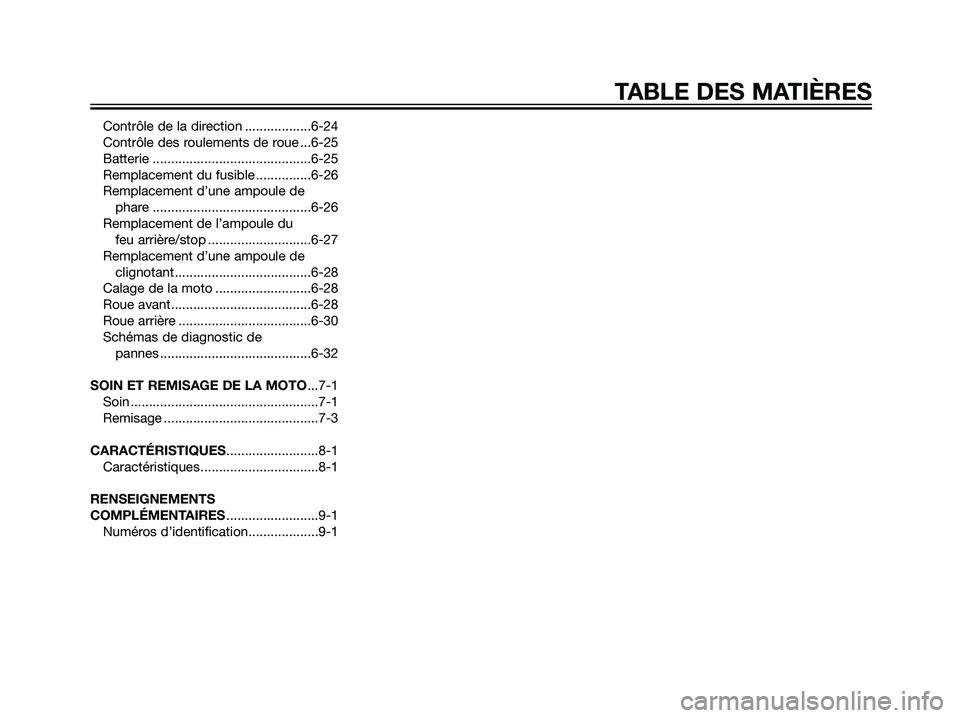

Contrôle de la direction ..................6-24
Contrôle des roulements de roue ...6-25
Batterie ...........................................6-25
Remplacement du fusible ...............6-26
Remplacement d’une ampoule de
phare ...........................................6-26
Remplacement de l’ampoule du
feu arrière/stop ............................6-27
Remplacement d’une ampoule de
clignotant .....................................6-28
Calage de la moto ..........................6-28
Roue avant......................................6-28
Roue arrière ....................................6-30
Schémas de diagnostic de
pannes .........................................6-32
SOIN ET REMISAGE DE LA MOTO...7-1
Soin ...................................................7-1
Remisage ..........................................7-3
CARACTÉRISTIQUES.........................8-1
Caractéristiques ................................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.........................9-1
Numéros d’identification...................9-1
TABLE DES MATIÈRES
1D0-F8199-F2.qxd 20/9/04 12:28 Página 5

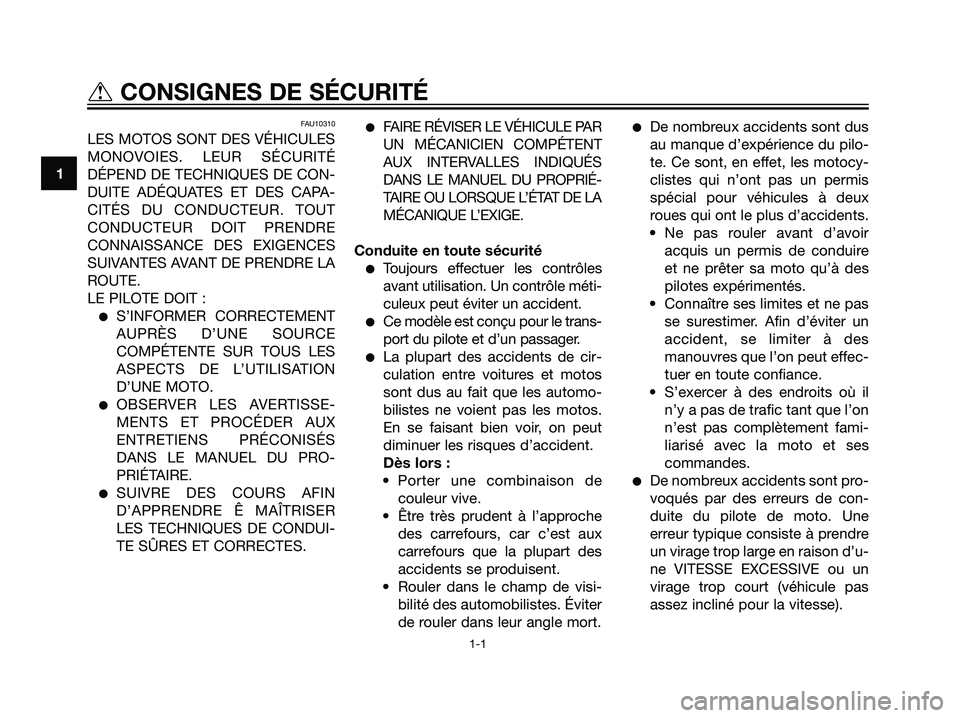

FAU10310
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ
DÉPEND DE TECHNIQUES DE CON-
DUITE ADÉQUATES ET DES CAPA-
CITÉS DU CONDUCTEUR. TOUT
CONDUCTEUR DOIT PRENDRE
CONNAISSANCE DES EXIGENCES
SUIVANTES AVANT DE PRENDRE LA
ROUTE.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION
D’UNE MOTO.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX
ENTRETIENS PRÉCONISÉS
DANS LE MANUEL DU PRO-
PRIÉTAIRE.
SUIVRE DES COURS AFIN
D’APPRENDRE Ê MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT
AUX INTERVALLES INDIQUÉS
DANS LE MANUEL DU PROPRIÉ-
TAIRE OU LORSQUE L’ÉTAT DE LA
MÉCANIQUE L’EXIGE.
Conduite en toute sécurité
Toujours effectuer les contrôles
avant utilisation. Un contrôle méti-
culeux peut éviter un accident.
Ce modèle est conçu pour le trans-
port du pilote et d’un passager.
La plupart des accidents de cir-
culation entre voitures et motos
sont dus au fait que les automo-
bilistes ne voient pas les motos.
En se faisant bien voir, on peut
diminuer les risques d’accident.
Dès lors :
• Porter une combinaison de
couleur vive.
• Être très prudent à l’approche
des carrefours, car c’est aux
carrefours que la plupart des
accidents se produisent.
• Rouler dans le champ de visi-
bilité des automobilistes. Éviter
de rouler dans leur angle mort.
De nombreux accidents sont dus
au manque d’expérience du pilo-
te. Ce sont, en effet, les motocy-
clistes qui n’ont pas un permis
spécial pour véhicules à deux
roues qui ont le plus d’accidents.
• Ne pas rouler avant d’avoir
acquis un permis de conduire
et ne prêter sa moto qu’à des
pilotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des
manouvres que l’on peut effec-
tuer en toute confiance.
• S’exercer à des endroits où il
n’y a pas de trafic tant que l’on
n’est pas complètement fami-
liarisé avec la moto et ses
commandes.
De nombreux accidents sont pro-
voqués par des erreurs de con-
duite du pilote de moto. Une
erreur typique consiste à prendre
un virage trop large en raison d’u-
ne VITESSE EXCESSIVE ou un
virage trop court (véhicule pas
assez incliné pour la vitesse).
1
tCONSIGNES DE SÉCURITÉ
1-1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 6

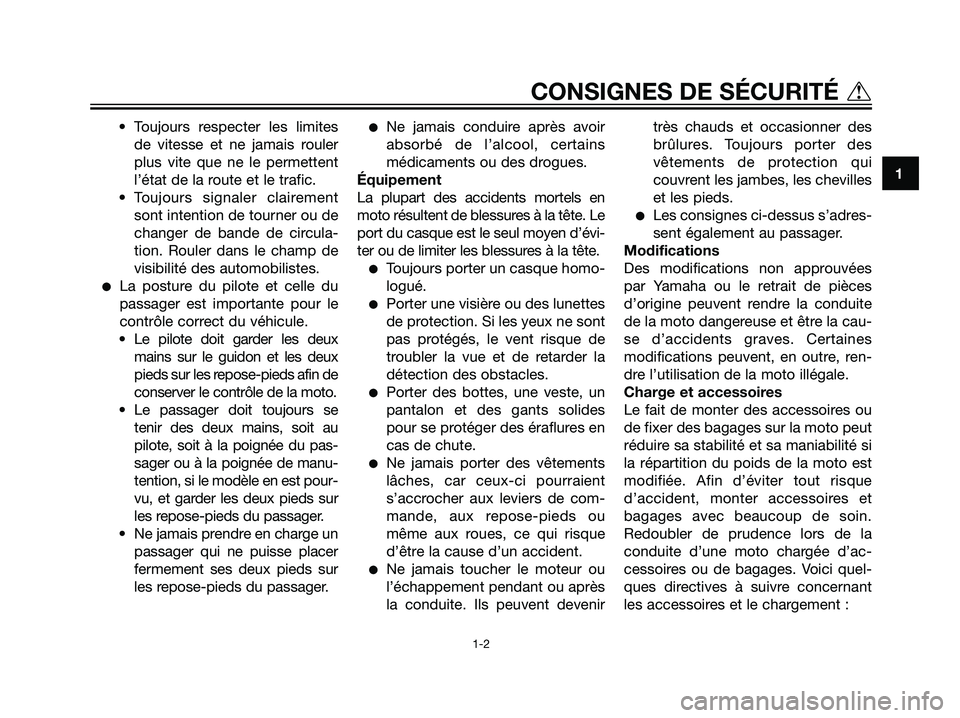

• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permettent
l’état de la route et le trafic.
• Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin de
conserver le contrôle de la moto.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée de manu-
tention, si le modèle en est pour-
vu, et garder les deux pieds sur
les repose-pieds du passager.
• Ne jamais prendre en charge un
passager qui ne puisse placer
fermement ses deux pieds sur
les repose-pieds du passager.
Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête. Le
port du casque est le seul moyen d’évi-
ter ou de limiter les blessures à la tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande, aux repose-pieds ou
même aux roues, ce qui risque
d’être la cause d’un accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenirtrès chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
Les consignes ci-dessus s’adres-
sent également au passager.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
de la moto dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur la moto peut
réduire sa stabilité et sa maniabilité si
la répartition du poids de la moto est
modifiée. Afin d’éviter tout risque
d’accident, monter accessoires et
bagages avec beaucoup de soin.
Redoubler de prudence lors de la
conduite d’une moto chargée d’ac-
cessoires ou de bagages. Voici quel-
ques directives à suivre concernant
les accessoires et le chargement :
1
CONSIGNES DE SÉCURITÉ t
1-2
1D0-F8199-F2.qxd 20/9/04 12:28 Página 7

Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des
accessoires ne dépasse pas la charge
maximum de 178 kg (392 lb) DT125R,
180 kg (396 lb) DT125X. Même lors-
que cette limite de poids n’est pas
dépassée, garder les points suivants
à l’esprit :
Les bagages et les accessoires
doivent être fixés aussi bas et
près de la moto que possible.
S’efforcer de répartir au mieux le
poids de façon égale des deux
côtés de la moto afin de ne pas la
déséquilibrer.
Un déplacement soudain du
chargement peut créer un désé-
quilibre. S’assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des
accessoires et des bagages.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent dés-
tabiliser la direction et rendre le
maniement plus difficile.
Accessoir
es
Des accessoires Yamaha d’origine sont
disponibles. Ceux-ci sont spéciale-
ment conçus pour cette moto. Yamaha
ne pouvant tester tous les accessoires
disponibles sur le marché, le propriétai-
re est personnellement responsable de
la sélection, du montage et de l’utilisa-
tion d’accessoires d’autres marques.
Sélectionner et monter judicieusement
tout accessoire.
Respecter les conseils suivants lors
du montage d’accessoires, ainsi que
ceux donnés à la section “Charge”.
Ne jamais monter d’accessoires
ou transporter de bagages qui
pourraient nuire au bon fonction-
nement de la moto. Examiner
soigneusement les accessoires
avant de les monter pour s’assu-
rer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaisondans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu’ils ne cachent pas les
feux et catadioptres.
• Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséquili-
bres dus à une mauvaise distri-
bution du poids ou à des chan-
gements d’ordre
aérodynamique. Si des acces-
soires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et
compacts que possible.
• Des accessoires volumineux
risquent de réduire sérieuse-
ment la stabilité de la moto en
raison d’effets aérodynami-
ques. Le vent peut avoir ten-
dance à soulever la moto et le
vent latéral peut la rendre ins-
table. De tels accessoires peu-
vent également rendre le véhi-
cule instable lors du
croisement ou du dépasse-
ment de camions.
1
tCONSIGNES DE SÉCURITÉ
1-3
1D0-F8199-F2.qxd 20/9/04 12:28 Página 8
