display YAMAHA EC-03 2012 Instructieboekje (in Dutch)

ACCU OPLADEN
6-6
2
3
4
567
8
9
accuniveau-indicator wordt weergege-
ven in het display en de zoemer klinkt.
Alle segmenten van de indicator wor-
den gedurende enkele seconden
weergegeven en de voortgang van het
laden wordt weergegeven.
OPMERKING
Direct na het rijden is de temperatuur
van de accu mogelijk hoger dan de
maximale laadtemperatuur van 50 C.
In dat geval wordt naar de wachtmo-
dus geschakeld en knippert “HEAT”
totdat de accu en acculader de opge-
geven temperatuur bereiken. Het opla-
den wordt vervolgens automatisch
gestart.

Als de omgevingstemperatuur lager is
dan –5 C, knippert “COOL” en wordt
naar de wachtmodus geschakeld tot-
dat de accu en acculader de opgege-
ven temperatuur bereiken. Het
opladen wordt vervolgens automatisch
gestart.

Als de accu al volledig is opgeladen
wanneer u de laadstekker in een stop-
contact steekt, toont het display gedu-
rende enkele minuten de volledig
opgeladen status en gaat dan uit. Deacculader laadt de accu niet verder op.
10. U kunt de laadstatus controleren in het display. (Zie pagina 6-9 voor meer in-
formatie over de weergave van de
laadstatus.)
11. U kunt het opladen stoppen of op-
nieuw starten door de laadstekker res-
pectievelijk uit het stopcontact te
nemen of in het stopcontact te steken.
OPMERKING
Tijdens het opladen wordt alleen de
accuniveau-indicator weergegeven in
het display. Het display gaat uit als de
1. Temperatuurindicator “HEAT”
1
1. Temperatuurindicator “COOL”
1
1CB-9-DA-D0.book 6 ページ ２０１２年５月７日　月曜日　午前１０時５７分

ACCU OPLADEN
6-7
1
2
3
4
56
7
8
9
laadstekker tijdens het opladen uit het
stopcontact wordt genomen.

Tijdens het opladen gaat de machine
niet naar de stand-bymodus wanneeru de sleutel naar “ON” draait.
Opladen voltooien
Wanneer de accu volledig is opgeladen,
gaat het display na enkele minuten automa-
tisch uit. 1. Pak de laadstekker vast en neem deze
uit het stopcontact. LET OP: Trek niet
aan de laadkabel om de laadstekker
uit het stopcontact te halen. Hier-
door kan de laadkabel beschadigd
raken.
[DCA17470]

2. Open het zadel. (Zie pagina 4-11 voor meer informatie.) 3. Houd de laadstekker vast en wind de
laadkabel rechtsom in de groef zoals
aangegeven. LET OP: Als de laadka-
bel niet correct is gewonden, kan de
machine, laadkabel of laadstekker
beschadigd raken als u het zadel
sluit.
[DCA17480]
4. Zet de laadkabel vast door deze in de
houder te plaatsen zoals aangegeven.
5. Sluit het zadel en duw het aan de ach- terzijde omlaag om het te vergrende-
len.
OPMERKING
Controleer of zich niets onder het za-
del bevindt voordat u het zadel sluit.

Controleer of het zadel stevig is ver-grendeld voordat u gaat rijden.
6. Neem de sleutel uit.WAARSCHUWING
DWA15900
Laat de laadstekker niet achter in een
stopcontact wanneer u deze niet ge-
bruikt. Stof of vreemde materialen zou-
den zich kunnen verzamelen en brand
veroorzaken. Neem de laadstekker na
1. Laadstekker
1
1. Laadstekker
2. Groef
3. Laadkabel
1 2
3
1. Houder
1
1CB-9-DA-D0.book 7 ページ ２０１２年５月７日　月曜日　午前１０時５７分

ACCU OPLADEN
6-9
1
2
3
4
56
7
8
9
DAU50411
Display met voortgang van laden Het oplaadproces wordt weergegeven door
de accuniveau-indicator.
DAU50425
Accu Lithium-ion-accu (Li-ion-accu)
De Li-ion-accu in de EC-03 beschikt over
een hoge energiedichtheid en een hoog vol-
tage (ongeveer driemaal zoveel als nik-
kel-cadmiumaccu’s (NiCd) en
nikkel-metaalhydrideaccu’s (NiMH)), waar-
door de accu compact en licht kan worden
gehouden.
Nikkel-cadmium- en nikkel-metaalhydride-
accu’s hebben een geheugeneffect waarbij
het elektrisch uitgangsvermogen afneemt
als gevolg van herhaaldelijk gedeeltelijk
ontladen en opladen, zodat deze accu’s van
tijd tot tijd volledig moeten worden ontladen.
Li-ion-accu’s kunnen herhaaldelijk gedeel-
telijk worden opgeladen zonder dat ze volle-
dig moeten worden ontladen.OPMERKING
Het is niet noodzakelijk de accu volle-
dig te ontladen voordat u deze oplaadt.

Het elektrisch uitgangsvermogen
neemt af in de loop van de tijd en het
gebruik, maar de snelheid waarmee
de accu uitgeput raakt, hangt af van de
gebruiksomstandigheden.

Het ontladen van de accu hangt af van
de omgevingstemperatuur. Bij lage
temperaturen is de rijafstand op een enkele lading korter in vergelijking met
normale temperaturen en duurt het op-
laden ook langer. Bij lage temperatu-
ren neemt het elektrisch
uitgangsvermogen af in vergelijking
met normale temperaturen en is de rij-
afstand op een enkele lading korter.
Dit is echter normaal.

Bij opslag van de machine op een zeer
warme of koude locatie kan het elek-
trisch uitgangsvermogen afnemen.

Zelfs wanneer u de accu niet gebruikt,wordt de accu geleidelijk ontladen.
Accu recyclen
Li-ion-accu’s kunnen worden gerecycled.
Als het elektrisch uitgangsvermogen sterk
afneemt als gevolg van uitputting, moet u de
accu laten vervangen door een
Yamaha-dealer. Volg altijd de plaatselijke
voorschriften voor het verwijderen van ac-
cu’s.
0 2020 40
40 60
60 80
80 99
100
Laadvoortgang
in display
Laadvoortgang
(%)Niet weergegeven
Brandt Knippert
1CB-9-DA-D0.book 9 ページ ２０１２年５月７日　月曜日　午前１０時５７分

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
7-2
2
3
4
5
678
9
Nadat gedurende enkele seconden
alle displaysegmenten zijn weergege-
ven, gaat de machine naar de
stand-bymodus.
OPMERKING
Wanneer het veiligheidsslot is ver-
grendeld, wordt de veiligheidsslotindi-
cator “ LOCK” weergegeven.

Als u de snelheidsregelaar opendraait
terwijl de machine in de stand-bymo-dus staat, klinkt de zoemer.
6. Annuleer de stand-bymodus door op een van de knoppen te drukken.
De machine gaat naar de ontgrendel-
modus voor het veiligheidsslot.
“– – – – –” wordt weergegeven.
OPMERKINGWanneer het veiligheidsslot niet is vergren-
deld, gaat de machine naar de rijmodus na-
dat de stand-bymodus is geannuleerd.
Wanneer de machine in de rijmodus staat,
klinkt de zoemer. De zoemer stopt wanneer
u de remhendel bedient of met de machinegaat rijden. Ga door naar stap 8.
7. Voer het veiligheidsnummer in met de knoppen.
Wanneer u het juiste nummer invoert,
wordt het veiligheidsslot ontgrendeld
en gaat de machine naar de rijmodus.OPMERKINGWanneer de machine naar de rijmodus
gaat, klinkt de zoemer. De zoemer stopt
1. Veiligheidsslotindicator “ LOCK”
1
1. Knop 1 “POWER”
2. Knop 2 “SET”
3. Knop 3 “SELECT”
12
3
1. Indicator ingevoerd nummer “– – – – –”
1
1CB-9-DA-D0.book 2 ページ ２０１２年５月７日　月曜日　午前１０時５７分

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
7-5
1
2
3
4
5
67
8
9
DAU50961
Remmen
WAARSCHUWING
DWA10300

Vermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). De scooter zou namelijk
kunnen slippen of omvallen.

Spoorwegovergangen, tramrails, ij-
zeren platen gebruikt in de wegen-
bouw en putdeksels worden in
natte toestand zeer glad. U dient
deze obstakels daarom met aange-
paste snelheid te naderen en voor-
zichtig te passeren.

Onthoud dat remmen op een nat
wegdek veel moeilijker is.

Rijd langzaam heuvelafwaarts, rem-
men kan tijdens afdalingen somslastig zijn.
1. Sluit de snelheidsregelaar volledig.
2. Bekrachtig de voor- en achterrem ge- lijktijdig en oefen daarbij geleidelijk
meer druk uit. Voor
Achter
DAU50122
Parkeren Vergrendel het stuur en verwijder de sleutel
als u parkeert, om diefstal te voorkomen. U
wordt aanbevolen bovendien een ket-
tingslot of ander type motorslot te gebrui-
ken.
WAARSCHUWING
DWA15580
Parkeer niet op een helling of op een
zachte ondergrond; de
machine zou dankunnen omvallen.OPMERKING
Als u de machine parkeert op een zeer
warme of koude locatie, wordt de tem-
peratuurbeveiligingsfunctie mogelijk
geactiveerd wanneer u de sleutel naar
“ON” draait. Als dit het geval is, knip-
pert “HEAT” of “COOL” in het display
met de ritteller/kilometerteller. (Zie pa-
gina 4-4 “Temperatuurwaarschuwing”
voor meer informatie over de tempera-
tuurbeveiligingsfunctie.)

U wordt aanbevolen het veiligheidsslot
te vergrendelen bij het parkeren. (Zie
pagina 4-10 voor meer informatie over
het vergrendelen van het veiligheids-slot.)
1CB-9-DA-D0.book 5 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-14
1
2
3
4
5
6
78
9
WAARSCHUWING
DWA15791

Voer nooit controles of reparaties
aan de machine uit wanneer de
laadstekker in het stopcontact zit.
Dit kan een elektrische schok of
kortsluiting veroorzaken.

Vervang de laadkabel of laadstek-
ker wanneer deze beschadigd is.
Anders kan dit brand, een elektri-
sche schok of kortsluiting veroor-zaken.
LET OP
DCA17102
Zorg dat de corrosieremmers, oplosmid-
delen en olie niet in contact komen met
de laadkabel of laadstekker wanneer ude machine controleert.
DAU50184
Problemen oplossen Als een probleem optreedt, controleert u het
volgende voordat u de machine naar een
Yamaha-dealer brengt. Als er echter geen
stroomtoevoer is (er wordt niet weergege-
ven in het display), moet u de machine laten
controleren door een Yamaha-dealer.
De machine gaat niet naar de stand-by-
modus wanneer u de sleutel naar “ON”
draait
Controleer het volgende:1. Wordt de machine momenteel opgela-
den?
Tijdens het opladen gaat de machine
niet naar de stand-bymodus wanneer
u de sleutel naar “ON” draait.
2. Werd de sleutel naar “ON” gedraaid terwijl de snelheidsregelaar was geo-
pend?
De machine gaat niet naar de
stand-bymodus wanneer u de sleutel
naar “ON” draait terwijl de snelheidsre-
gelaar is geopend. Draai de snelheids-
regelaar dicht en draai de sleutel naar
“OFF” en vervolgens terug naar “ON”.
Als de machine nog steeds niet naar de
stand-bymodus gaat, moet u de machine la-
ten controleren door een Yamaha-dealer.

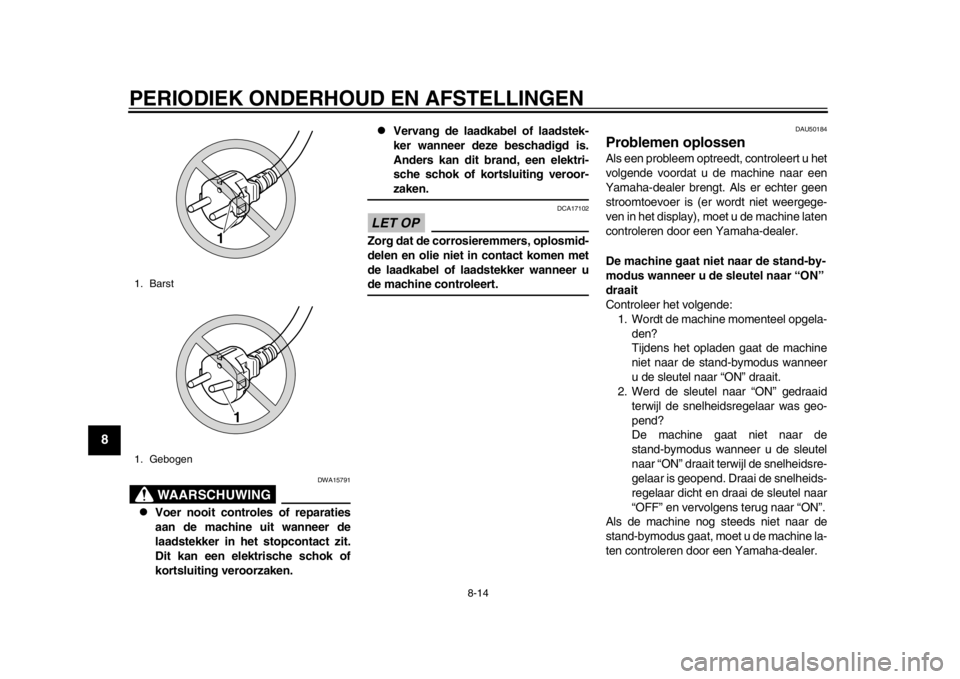

1. Barst
1. Gebogen
1
1
1CB-9-DA-D0.book 14 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-15
2
3
4
5
6
789
De machine rijdt niet weg
Staat de machine in de rijmodus? (Wordt de
bedrijfsstatusindicator “RUN” weergegeven
in het display?)
U kunt alleen met de machine rijden als
deze in de rijmodus staat.
Nadat u het bovenstaande hebt gecontro-
leerd, probeert u opnieuw weg te rijden aan
de hand van de procedures op pagina 7-1
“Voorbereidingen voordat u wegrijdt” en pa-
gina 7-3 “Wegrijden” om de machine op-
nieuw te starten.
Als de machine nog steeds niet wegrijdt,
moet u de machine laten controleren door
een Yamaha-dealer.
Het waarschuwingssymbool “ ”
wordt weergegeven
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON”. Als het waarschuwings-
symbool “ ” nog steeds wordt weerge-
geven, moet u de machine laten controleren
door een Yamaha-dealer.OPMERKINGHoewel het waarschuwingssymbool wordt
weergegeven, kunt u toch met de machine
rijden als de bedrijfsstatusindicator “RUN”
wordt weergegeven en de machine in de rij-modus staat. Er gaat geen lampje branden
Controleer het volgende:
1. Wordt de machine momenteel opgela- den? Lampjes branden niet als de ma-
chine wordt opgeladen.
2. Is de sleutel naar “ON” gedraaid? (Wordt er iets weergegeven in het dis-
play?)
Als er niets wordt weergegeven in het
display, is de automatische uitscha-
kelfunctie mogelijk geactiveerd. Draai
de sleutel naar “OFF” en vervolgens
terug naar “ON”.
3. Werken alle schakelaars goed?
Als u het bovenstaande hebt gecontroleerd
en er nog steeds geen lampje brandt, gaat
u verder met het volgende.

Als de koplamp niet brandt, is de gloei-
lamp mogelijk doorgebrand. Zie pagi-
na 8-11 voor vervangingsprocedures.

Als een achterlicht/rem licht of richtin-
gaanwijzer niet brandt, is de gloeilamp
mogelijk doorgebrand. Zie pagina 8-12
of 8-13 voor vervangingsprocedures.
Als er nog steeds geen lampje brandt, is er
mogelijk een zekering doorgebrand. Vraag
een Yamaha dealer de machine te controle-
ren.
LET OP
DCA11982
Gebruik geen lamp met een ander watta- ge dan is opgegeven,
om ernstige scha-
de aan het elektrisch systeem en
mogelijk brandgevaar te voorkomen.
De motor stopt ti jdens het rijden
Controleer het volgende: 1. Is de accu voldoende opgeladen?
Controleer de accuniveau-indicator.
Als de resterende acculading onvol-
doende is, vervangt u de accu voordat
u verder rijdt.
2. Knippert “HEAT” en is “RUN” uitge- gaan?
De temperatuurbeveiligingsfunctie is
geactiveerd. Draai de sleutel naar
“OFF” en laat de machine afkoelen
voordat u verder rijdt.

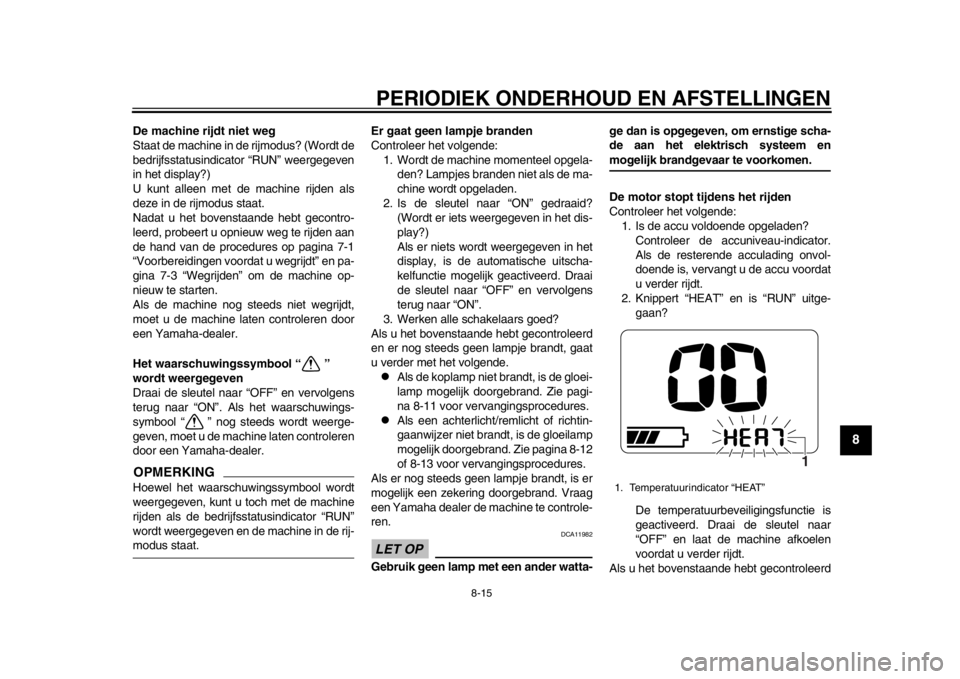

Als u het bovenstaande hebt gecontroleerd1. Temperatuurindicator “HEAT”
1
1CB-9-DA-D0.book 15 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-16
1
2
3
4
5
6
78
9
en de motor nog steeds niet loopt, moet u
de machine laten controleren door een
Yamaha-dealer.
WAARSCHUWING
DWA15631
Draai de sleutel naar “OFF” voordat u de
EC-03 gaat duwen of verplaatsen. De
machine kan plotseling gaan rijden als u
de snelheidsregelaar opendraait wan-neer de sleutel naar “ON” is gedraaid.
Het display en de koplamp gaan uit
wanneer u de sleutel naar “ON” draait
Controleer het volgende:1. Heeft de machine langer dan vijf minu-
ten stilgestaan?
De EC-03 is uitgevoerd met een auto-
matische uitschakelfunctie om de accu
te beschermen. Als de machine langer
dan vijf minuten stilstaat, wordt de voe-
ding afgesloten om de acculading te
besparen.
2. Is de accu voldoende opgeladen? Als de resterende acculading onvol-
doende is, vervangt u de accu voordat
u verder rijdt.
Als u het bovenstaande hebt gecontroleerd,
draait u de sleutel weer naar “ON”. Als het
display en de koplamp nog steeds niet
branden, moet u de machine laten controle-
ren door een Yamaha-dealer.
WAARSCHUWING
DWA15631
Draai de sleutel naar “OFF” voordat u de
EC-03 gaat duwen of verplaatsen. De
machine kan plotseling gaan rijden als u
de snelheidsregelaar opendraait wan-neer de sleutel naar “ON” is gedraaid.
Het veiligheidsslot kan niet worden ont-
grendeld
Als u driemaal achter elkaar een onjuist vei-
ligheidsnummer invoert, kan het veilig-
heidsslot niet worden ontgrendeld, ook niet
als u hierna wel het juiste veiligheidsnum-
mer invoert.
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON”. Probeer vervolgens op-
nieuw het juiste veiligheidsnummer in te
voeren. Het waarschuwingsla
mpje brandt, en
“CHG” en het waar schuwingssymbool
“ ” knipperen tijdens het opladen
Als een probleem optreedt tijdens het opla-
den, wordt het opladen automatisch ge-
stopt. Het waarschuwingslampje gaat
branden en “CHG” en het waarschuwings-
symbool “ ” gaan knipperen.
OPMERKINGAls dit gedurende vijf minuten aanhoudt,
gaat het waarschuwingslampje uit, evenalsalle indicatoren in het display.
Neem de laadstekker uit het stopcontact om
het opladen te stoppen en ga na enkele mi-

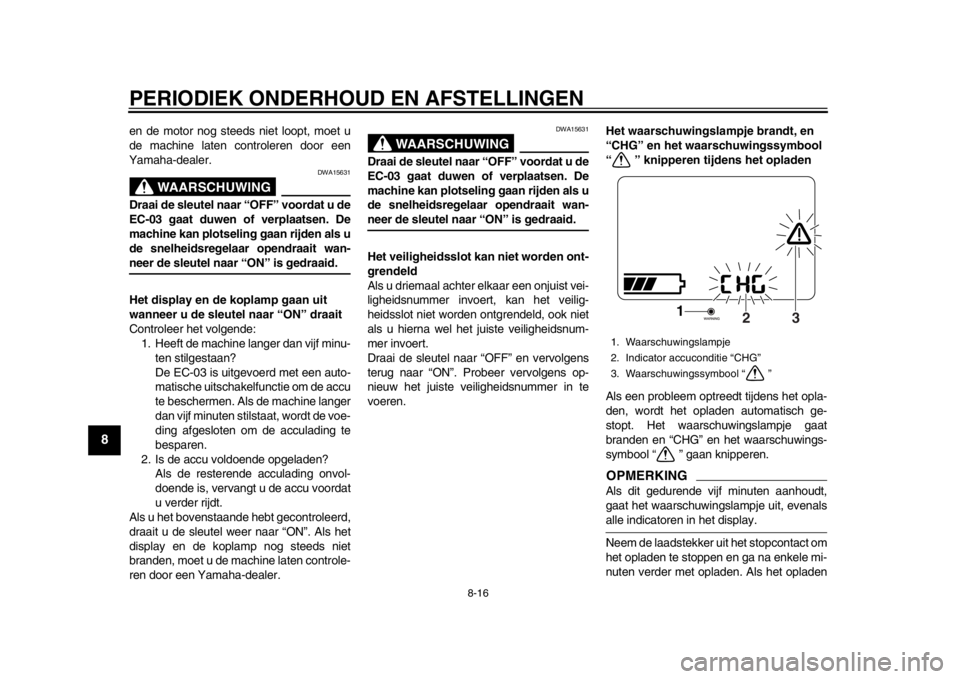

nuten verder met opladen. Als het opladen1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
3
2
1
1CB-9-DA-D0.book 16 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-17
2
3
4
5
6
789
opnieuw automatisch wordt gestopt, is er
mogelijk een storing in de machine. Stop
met opladen en laat de machine controleren
door een Yamaha-dealer.
Wanneer u de sleutel naar “ON” draait,
gaat het waarschuwingslampje bran-
den en knipperen “CHG” en het waar-
schuwingssymbool “ ” in het
display
De accu is niet goed opgeladen.
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON” om het opladen te resetten.
Draai de sleutel naar “OFF” en laad de accu
vervolgens opnieuw op.
Als het bovenstaande nog steeds optreedt nadat de accu is opgeladen, is er mogelijk
een storing in de machine. Vraag een
Yamaha dealer de machine te controleren.
“– – – – –” knippert in het display tijdens
het opladen
Als de accuspanning zich onder het opge-
geven niveau bevindt, wordt deze indicator
weergegeven op het display. Ga door met
opladen.
Als het waarschuwingslampje brandt en
“CHG” en “ ” in het display knipperen
nadat u de accu gedurende een uur hebt
opgeladen, is er mogelijk een storing in de
machine. Vraag een Yamaha dealer de ma-
chine te controleren.
“HEAT” knippert in het display tijdens
het opladen
Dit is geen storing.1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
3
2
1
1. Indicator laadfout “– – – – –”
1
1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
1. Temperatuurindicator “HEAT”
3
2
1
1
1CB-9-DA-D0.book 17 ページ ２０１２年５月７日　月曜日　午前１０時５７分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-18
1
2
3
4
5
6
78
9
Het laadproces bevindt zich in de stand-by-
modus omdat de accutemperatuur hoger is
dan 50 C. Laat de accu afkoelen.
Wanneer de accutemperatuur de opgege-
ven temperatuur bereikt, gaat “HEAT” uit en
wordt het opladen automatisch gestart. (Zie
pagina 6-1 voor meer informatie over “Op-
laadlocatie voor accu”.)
“COOL” knippert in het display tijdens
het opladen
Dit is geen storing.
Het laadproces bevindt zich in de stand-by-
modus omdat de accutemperatuur lager is
dan –5 C.
Ga in dat geval verder met opladen op een
warme locatie.
Wanneer de accutemperatuur de opgege-
ven temperatuur bereikt, gaat “COOL” uit en wordt het opladen automatisch gestart.
(Zie pagina 6-1 voor meer informatie over
“Oplaadlocatie voor accu”.)
Wanneer u de sleutel naar “ON” draait,
klinkt de zoemer en gebeurt het volgen-
de

Het waarschuwingslampje knippert

Het waarschuwingssymbool “ ”
wordt weergegeven

De segmenten van de accuniveau-in-
dicator gaan heen en weer

De indicatoren “PUSH” en “OLD” wor-
den beurtelings weergegeven
De accu is bijna aan het einde van de le- vensduur.
Druk op een van de regelknoppen (zie pagi-
na 4-2) om de zoemer uit te schakelen.
Hiermee gaat de machine naar de
stand-bymodus.
Annuleer de stand-bymodus door opnieuw
op een regelknop te drukken.
Hoewel u nog steeds met de machine kunt
rijden als de bedrijfsstatusindicator “RUN”
wordt weergegeven, is de accu bijna aan
het einde van de levensduur. Neem zo snel
mogelijk contact op met een
Yamaha-dealer om een vervangende accu
te bestellen.
OPMERKINGAls u op een regelknop drukt, stopt de zoe-
mer en schakelt het display naar de
stand-bymodus. Als u niet binnen vijf minu-
ten op een regelknop drukt, wordt de auto-
matische uitschakelfunctie geactiveerd en
wordt alle voeding afgesloten om de accu te
1. Temperatuurindicator “COOL”
1
1. Accuniveau-indicator
2. Waarschuwingslampje
3. Indicator accuc
onditie “PUSH”/“OLD”
4. Waarschuwingssymbool “ ”
2
4
3
1
1CB-9-DA-D0.book 18 ページ ２０１２年５月７日　月曜日　午前１０時５７分
