Kontroller före användning
54
skiljaren ska det dräneras ut. (Information om
att dränera vattenavskiljaren finns på sidan
27.)
MJU40182Kontrollera motorenheten
Kontrollera efter skador eller andra problem
på motorenhetens utsida.
MJU41561Kontrollera motoroljans nivå
Kontrollera att oljenivån ligger mellan marke-
ringarna minimum och maximum på oljemät-
stickan som sitter på oljetankens
påfyllningslock. (Information om att kontrolle-
ra motoroljans nivå finns på sidan 45.)
MJU32456Kontrollera slagvatten
Kontrollera att slagvatten inte har samlats i
motorrummet. Om slagvatten har samlats i
motorrummet ska det dräneras ut. (Informa-
tion om att tömma ut slagvatten finns på si-
dan 47.)
MJU32488Batterikontroller
Kontrollera att batteripolerna inte är skadade
och att batterikablarna är ordentligt anslutna.
VARNING! Kör aldrig vattenskotern om batteriet inte har tillräcklig kraft för att
starta motorn eller om det visar andra
tecken på minskad effekt. Om batteriet
laddas ur kan du bli strandsatt.
[MWJ01242]
Kontrollera att batteriet är ordentligt monte-
rat.
1 Vattenavskiljare
1 Oljetankens påfyllningslock/oljemätsticka
1
1
1Oljemätsticka
2 Max-markering
3 Min-markering
1 Negativ (–) batteripol: Svart kabel
2 Positiv (+) batteripol: Röd kabel
213
1
2
UF3Y75M0.book Page 54 Friday, July 9, 2021 10:19 AM

Kontroller före användning
55

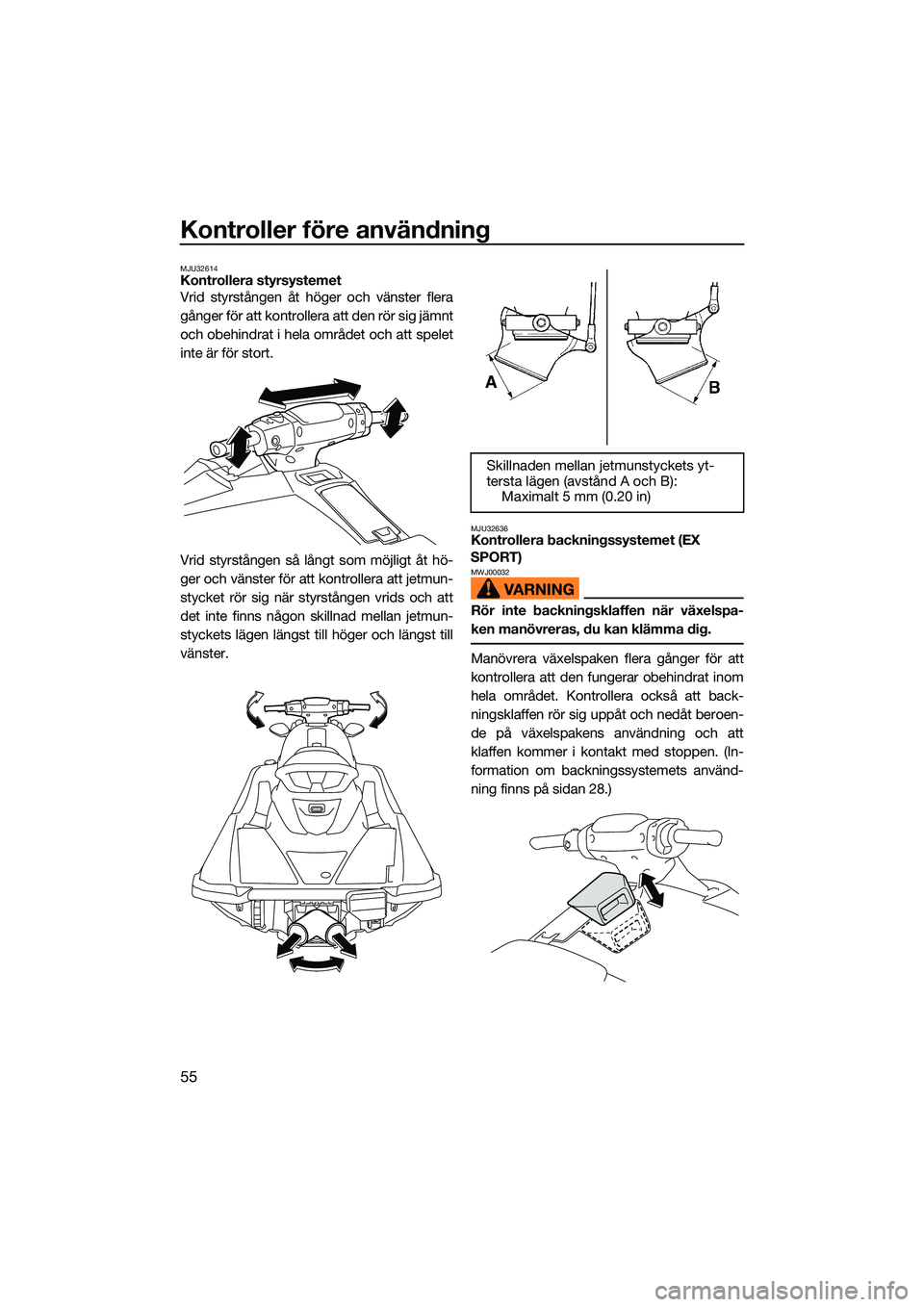

MJU32614Kontrollera styrsystemet
Vrid styrstången åt höger och vänster flera
gånger för att kontrollera att den rör sig jämnt
och obehindrat i hela området och att spelet
inte är för stort.
Vrid styrstången så långt som möjligt åt hö-
ger och vänster för att kontrollera att jetmun-
stycket rör sig när styrstången vrids och att
det inte finns någon skillnad mellan jetmun-
styckets lägen längst till höger och längst till
vänster.
MJU32636Kontrollera backningssystemet (EX
SPORT)
MWJ00032
Rör inte backningsklaffen när växelspa-
ken manövreras, du kan klämma dig.
Manövrera växelspaken flera gånger för att
kontrollera att den fungerar obehindrat inom
hela området. Kontro llera också att back-
ningsklaffen rör sig uppåt och nedåt beroen-
de på växelspakens användning och att
klaffen kommer i kontakt med stoppen. (In-
formation om backningssystemets använd-
ning finns på sidan 28.)
Skillnaden mellan jetmunstyckets yt-
tersta lägen (avstånd A och B): Maximalt 5 mm (0.20 in)
UF3Y75M0.book Page 55 Friday, July 9, 2021 10:19 AM

Kontroller före användning
56

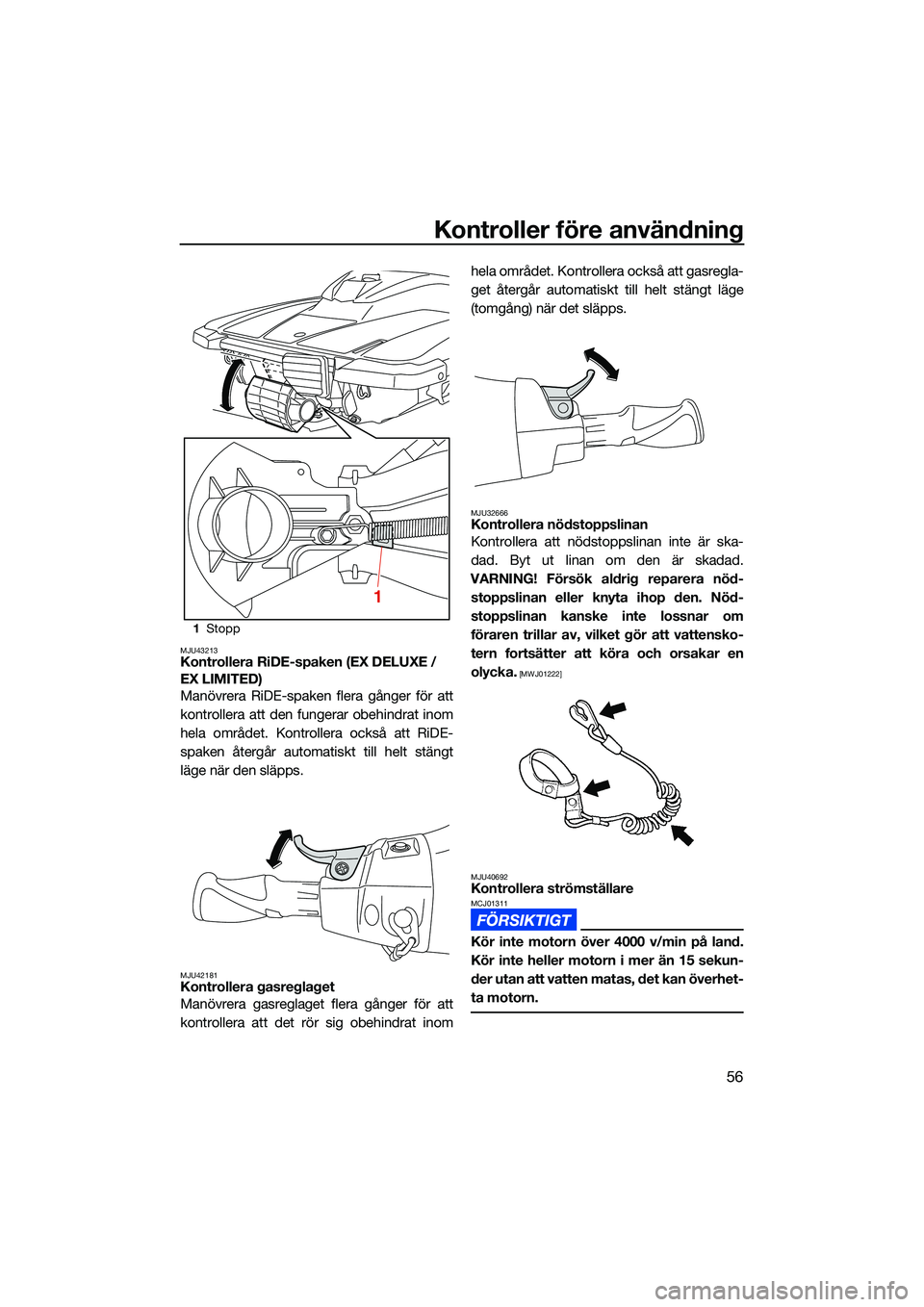

MJU43213Kontrollera RiDE-spaken (EX DELUXE /
EX LIMITED)
Manövrera RiDE-spaken flera gånger för att
kontrollera att den fungerar obehindrat inom
hela området. Kontrollera också att RiDE-
spaken återgår automatiskt till helt stängt
läge när den släpps.
MJU42181Kontrollera gasreglaget
Manövrera gasreglaget flera gånger för att
kontrollera att det rör sig obehindrat inom hela området. Kontrollera också att gasregla-
get återgår automatiskt till helt stängt läge
(tomgång) när det släpps.
MJU32666Kontrollera nödstoppslinan
Kontrollera att nödstoppslinan inte är ska-
dad. Byt ut linan om den är skadad.
VARNING! Försök aldrig reparera nöd- stoppslinan eller knyta ihop den. Nöd-
stoppslinan kanske inte lossnar om
föraren trillar av, vilket gör att vattensko-
tern fortsätter att köra och orsakar en
olycka.
[MWJ01222]
MJU40692
Kontrollera strömställareMCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
1 Stopp
1
UF3Y75M0.book Page 56 Friday, July 9, 2021 10:19 AM

Kontroller före användning
57
Kontrollera att startknappen, motorns stopp-
knapp och motorns avstängningsknapp
fungerar på rätt sätt. (Information om ström-
ställarnas användning finns på sidorna 25 till
25.)
Kontrollera strömställarnas funktion:
(1) Tryck på startknappen och kontrolleraatt motorn startar.
(2) Så fort motorn startar trycker du på mo- torns stoppknapp och kontrollerar att
motorn stannar omedelbart.
(3) Starta om motorn och dra i nödstoppsli- nan så att klämman lossnar från motorns
avstängningsknapp och kontrollera att
motorn stannar omedelbart.
MJU40102Kontrollera förvaringsutrymmena
Kontrollera att förvaringsutrymmena inte är
skadade och att vatten inte samlats i dem.
(Information om förvaringsutrymmena finns
på sidan 39.)
MJU44670Kontrollera brandsläckarens hållare
Kontrollera att brandsläckarens hållare är
monterad i rätt riktning och att den inte är
skadad. (Information om brandsläckarens
hållare finns på sidan 41.)
MJU44630Kontroll av brandsläckare
Kontrollera att det finns en fylld brandsläcka-
re ombord.
Läs instruktionerna från brandsläckarens till-
verkare för information om hur brandsläcka-
ren kontrolleras. Förvara alltid
brandsläckaren i hållaren.
Ha alltid en brandsläckare ombord. En
brandsläckare ingår inte i standardutrust-
ningen för den här vattenskotern. Om du inte
har en kan du kontakta en Yamaha-återför-
säljare eller en återförsäljare av brandsläcka-
re för att skaffa en med rätt specifikationer.
MJU40122Kontrollera säkerhetsutrustningar
Kontrollera att säkerhetsutrustningar som
uppfyller alla tillämpliga bestämmelser finns
ombord.
MJU32353Kontrollera skrov och däck
Kontrollera efter skador på skrov och däck el-
ler andra problem.
MJU32657Kontrollera vattenintaget
Kontrollera att vattenintaget inte är skadat el-
ler tilltäppt av växter eller skräp. Rengör vat-
tenintaget om det är tilltäppt. (Information om
vattenintaget finns på sidan 88.)
1Startknapp
2 Stoppknapp
3 Motorns avstängningsknapp
4 Klämma
5 Nödstoppslina
1
3
4
25
UF3Y75M0.book Page 57 Friday, July 9, 2021 10:19 AM

Kontroller före användning
58
MJU43221Kontrollera jetmunstycke och backnings-
klaff (EX SPORT / EX DELUXE / EX
LIMITED) Kontrollera efter skador eller andra problem
på jetmunstycket och backningsklaffen.
MJU44252Kontrollera avtappningspluggarna i aktern
Lossa avtappningspluggarna i aktern och ta
bort dem. Kontrollera sedan att pluggarna
och pluggarnas O-ringar inte är skadade och
att det inte finns främmande material på gän-
gorna eller pluggarnas O-ringar.
FÖRSIKTIGT: Innan du monterar avtapp-
ningspluggarna i aktern ska du göra rent
avtappningspluggarnas gängor och O-
ringarna på pluggarna så att främmande
material, som smuts och sand, avlägsnas.
Annars kan avtappnin gspluggarna i aktern
skadas, vilket gör att vatten kan komma in
i motorrummet. Kontrollera O-ringarna på
avtappningspluggarna i aktern och se till
att pluggarna är ordentligt åtdragna innan
du sjösätter vattenskotern. Annars kan
vatten flöda in i motorrummet och göra att
vattenskotern sjunker.
[MCJ00364]
Montera avtappningspluggarna i aktern or-
dentligt genom att dra åt dem tills det tar
stopp.
MJU44640Kontroll av huv
Stäng huven, haka fast huvens spärrar och
kontrollera att huven är ordentligt stängd.
MJU40147Kontroller efter sjösättning
Utför kontrollerna efter sjösättning i listan
över kontroller före start när vattenskotern är
i vattnet och motorn är igång.
Utföra kontrollerna efter sjösättning:
(1) Sjösätt vattenskotern. (Information om att sjösätta vattenskotern finns på sidan
61.)
(2) Utför kontrollerna och se till att det inte finns några defekta delar eller andra pro-
blem.
MJU40553Kontrollera kylvattenutloppet
Kontrollera att vatten flödar ut ur kylvattenut-
loppet när motorn är ig ång. (Information om
att kylvattenutloppet finns på sidan 27.)
1 Avtappningsplugg i aktern
2 O-ring
2
1
1Avtappningsplugg i aktern
1 Huvlås
1
1
UF3Y75M0.book Page 58 Friday, July 9, 2021 10:19 AM

Kontroller före användning
59

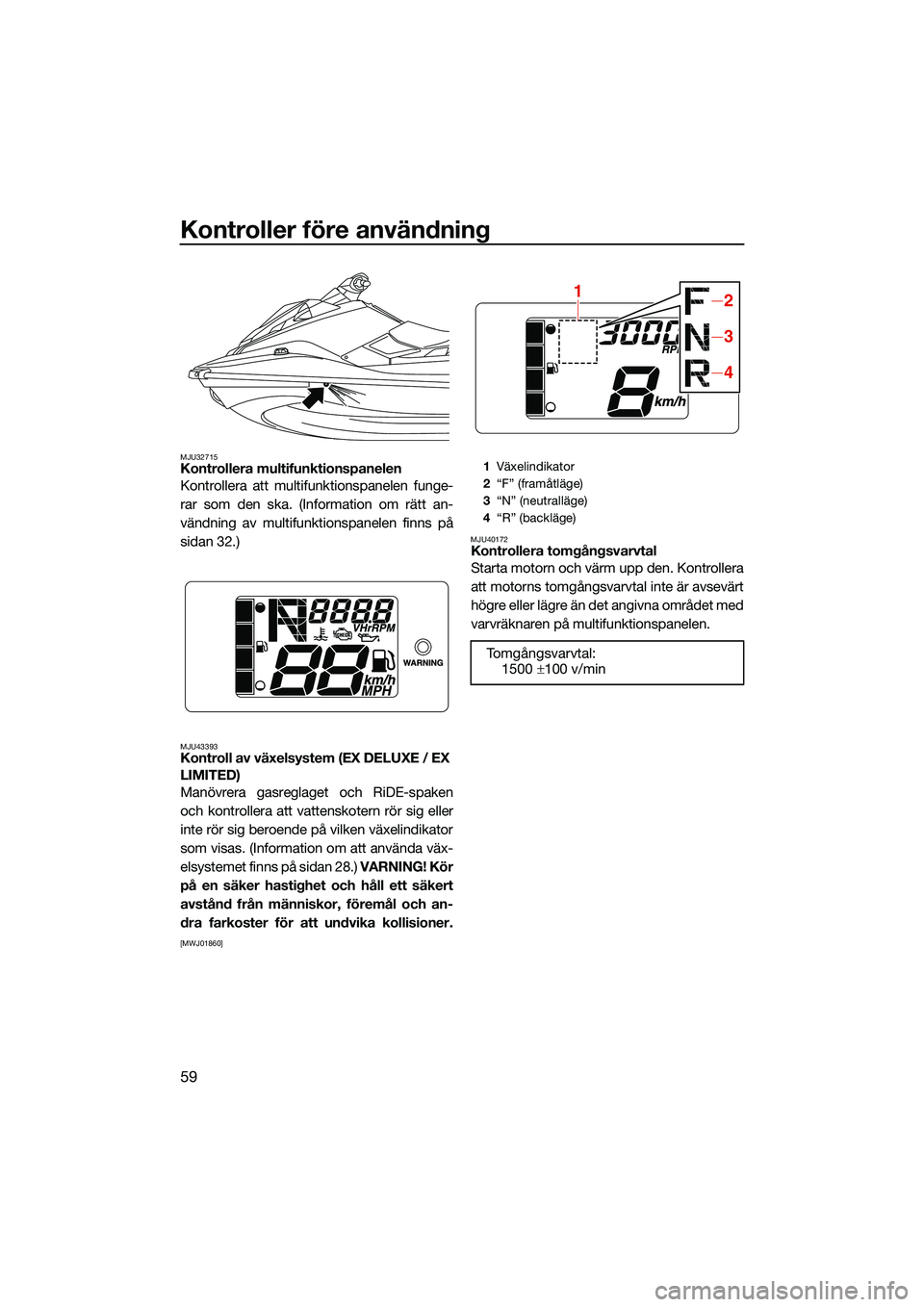

MJU32715Kontrollera multifunktionspanelen
Kontrollera att multifunktionspanelen funge-
rar som den ska. (Information om rätt an-
vändning av multifunktionspanelen finns på
sidan 32.)
MJU43393Kontroll av växelsystem (EX DELUXE / EX
LIMITED)
Manövrera gasreglaget och RiDE-spaken
och kontrollera att vattenskotern rör sig eller
inte rör sig beroende på vilken växelindikator
som visas. (Information om att använda väx-
elsystemet finns på sidan 28.) VARNING! Kör
på en säker hastighet och håll ett säkert
avstånd från människor, föremål och an-
dra farkoster för att undvika kollisioner.
[MWJ01860] MJU40172
Kontrollera tomgångsvarvtal
Starta motorn och värm upp den. Kontrollera
att motorns tomgångsvarvtal inte är avsevärt
högre eller lägre än det angivna området med
varvräknaren på multifunktionspanelen.
1
Växelindikator
2 “F” (framåtläge)
3 “N” (neutralläge)
4 “R” (backläge)
Tomgångsvarvtal:
1500 100 v/min
12
3
4
UF3Y75M0.book Page 59 Friday, July 9, 2021 10:19 AM

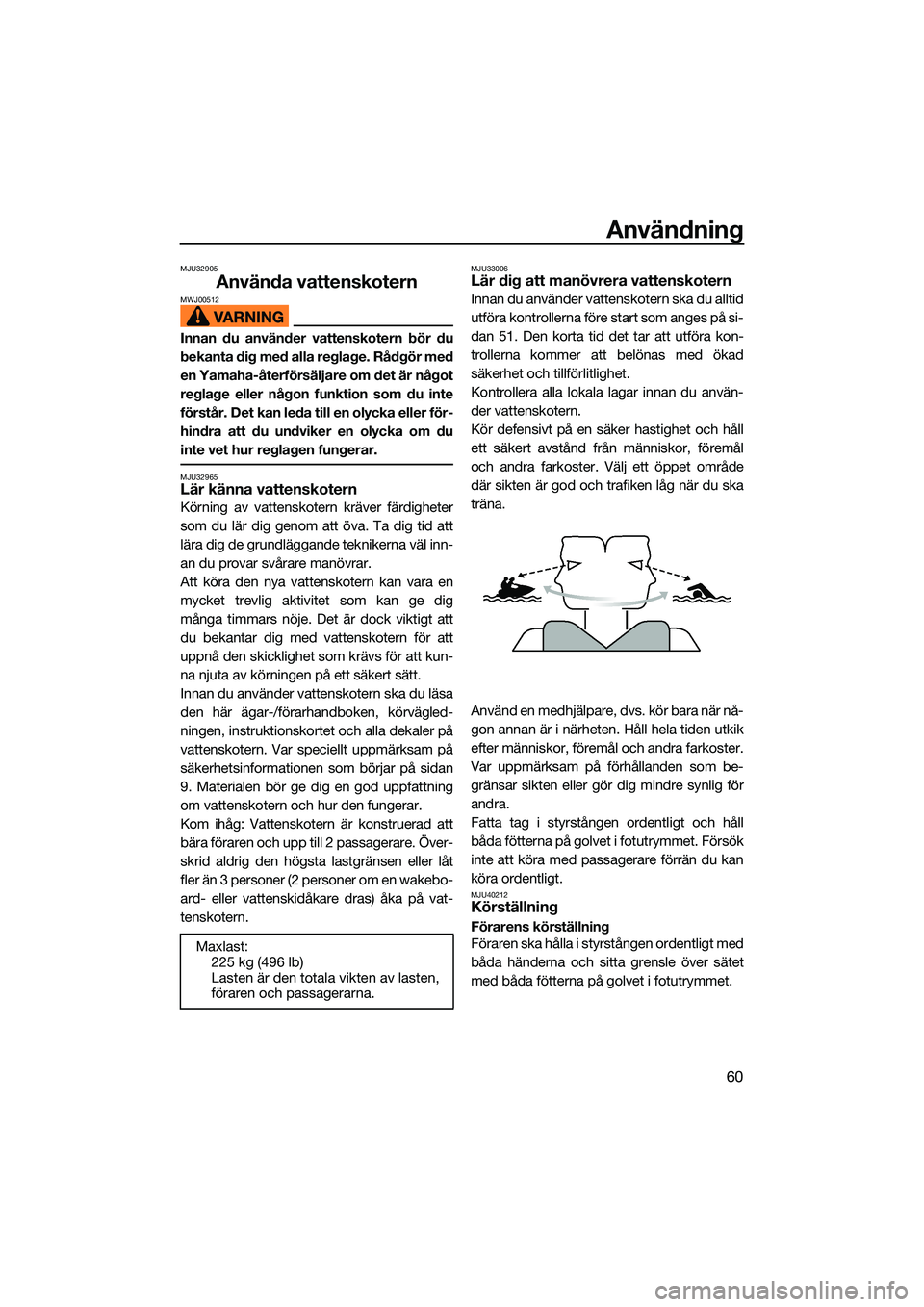

Användning
60
MJU32905
Använda vattenskoternMWJ00512
Innan du använder vattenskotern bör du
bekanta dig med alla reglage. Rådgör med
en Yamaha-återförsäljare om det är något
reglage eller någon funktion som du inte
förstår. Det kan leda till en olycka eller för-
hindra att du undviker en olycka om du
inte vet hur reglagen fungerar.
MJU32965Lär känna vattenskotern
Körning av vattenskotern kräver färdigheter
som du lär dig genom att öva. Ta dig tid att
lära dig de grundläggande teknikerna väl inn-
an du provar svårare manövrar.
Att köra den nya vattenskotern kan vara en
mycket trevlig aktivitet som kan ge dig
många timmars nöje. Det är dock viktigt att
du bekantar dig med vattenskotern för att
uppnå den skicklighet som krävs för att kun-
na njuta av körningen på ett säkert sätt.
Innan du använder vattenskotern ska du läsa
den här ägar-/förarhandboken, körvägled-
ningen, instruktionskortet och alla dekaler på
vattenskotern. Var speciellt uppmärksam på
säkerhetsinformationen som börjar på sidan
9. Materialen bör ge dig en god uppfattning
om vattenskotern och hur den fungerar.
Kom ihåg: Vattenskotern är konstruerad att
bära föraren och upp till 2 passagerare. Över-
skrid aldrig den högsta lastgränsen eller låt
fl e r än 3 p er so n e r ( 2 pe r s o n er o m en w a k eb o -
ard- eller vattenskidåkare dras) åka på vat-
tenskotern.
MJU33006Lär dig att manövrera vattenskotern
Innan du använder vattenskotern ska du alltid
utföra kontrollerna före start som anges på si-
dan 51. Den korta tid det tar att utföra kon-
trollerna kommer att belönas med ökad
säkerhet och tillförlitlighet.
Kontrollera alla lokala lagar innan du använ-
der vattenskotern.
Kör defensivt på en säker hastighet och håll
ett säkert avstånd från människor, föremål
och andra farkoster. Välj ett öppet område
där sikten är god och trafiken låg när du ska
träna.
Använd en medhjälpare, dvs. kör bara när nå-
gon annan är i närheten. Håll hela tiden utkik
efter människor, föremål och andra farkoster.
Var uppmärksam på förhållanden som be-
gränsar sikten eller gör dig mindre synlig för
andra.
Fatta tag i styrstången ordentligt och håll
båda fötterna på golvet i fotutrymmet. Försök
inte att köra med passagerare förrän du kan
köra ordentligt.
MJU40212Körställning
Förarens körställning
Föraren ska hålla i styrstången ordentligt med
båda händerna och sitta grensle över sätet
med båda fötterna på golvet i fotutrymmet.
Maxlast:
225 kg (496 lb)
Lasten är den totala vikten av lasten,
föraren och passagerarna.
UF3Y75M0.book Page 60 Friday, July 9, 2021 10:19 AM

Användning
61
Passagerarnas sittställning
Passagerarna ska hålla fast ordentligt, an-
tingen i personen framför eller i handtaget,
och sitta grensle över sätet med fötterna på
golvet i fotutrymmet. Låt aldrig en passagera-
re sitta framför föraren. (Information om kör-
ställning när en wakeboard- eller
vattenskidåkare dras finns på sidan 16.)
MJU32803Sjösätta vattenskotern
När vattenskotern sjösätts ska du kontrollera
att det inte finns några hinder runt omkring
dig.
Om vattenskotern sjösätts från ett släp bör en
person kontrollera att vågorna inte gör så att
vattenskotern stöter till släpet.
MJU43582Starta motorn i vattenMWJ01532
Gasa inte när det finns personer bakom
vattenskotern. Stäng av motorn eller låtden gå på tomgång. Vatten och skräp som
kommer ut ur jetmunstycket kan orsaka
allvarliga skador.
Starta motorn:
(1) Flytta vattenskotern till ett område som
är fritt från växter och skräp och som har
ett vattendjup på minst 60 cm (2 ft) från
vattenskoterns undersida. FÖRSIKTIGT:
Kör aldrig motorn i vatten som är
grundare än 60 cm (2 ft) från vatten-
skoterns undersida, det kan göra att
småsten och sand sugs in i vatteninta-
get vilket kan orsaka skador på impel-
lern och göra att motorn överhettas.
[MCJ00473]
(2) Fäst nödstoppslinan på vänster handled och fäst sedan klämman i motorns av-
stängningsknapp. (Information om att
använda motorns avstängningsknapp
finns på sidan 25.) VARNING! Kontrolle-
ra att nödstoppslinan är ordentligt
fastsatt. Om nödstoppslinan inte är
ordentligt fastsatt kanske den inte
lossnar om föraren trillar av, vilket gör
att vattenskotern fortsätter att köra
och orsakar en olycka.
[MWJ00583]
UF3Y75M0.book Page 61 Friday, July 9, 2021 10:19 AM

Användning
62
(3) Starta motorn genom att trycka på start-knappen (grön) när gasreglaget inte
trycks in. (Information om att använda
startknappen finns på sidan 25.)
MJU32863Stoppa motorn
Släpp gasreglaget och tryck på motorns
stoppknapp (röd knapp) när du vill stoppa
motorn. VARNING! Du behöver gasen för
att styra. Om du stänger av motorn kan det
göra att du slår emot ett hinder som du
försöker undvika. En kollision kan resulte-
ra i allvarliga skador eller dödsfall.
[MWJ00602] MJU32874
Lämna vattenskotern
När du lämnar vattenskotern ska du ta bort
klämman från motorns avstängningsknapp
för att förhindra att motorn startas av misstag
eller används av barn eller obehöriga.
MJU44361Använda vattenskotern
EX:
När motorn är igång rör sig vattenskotern
framåt på trollinghastighet även om gasregla-
get är helt stängt (tomgång).
1
Klämma
2 Motorns avstängningsknapp
3 Nödstoppslina
12
3
UF3Y75M0.book Page 62 Friday, July 9, 2021 10:19 AM

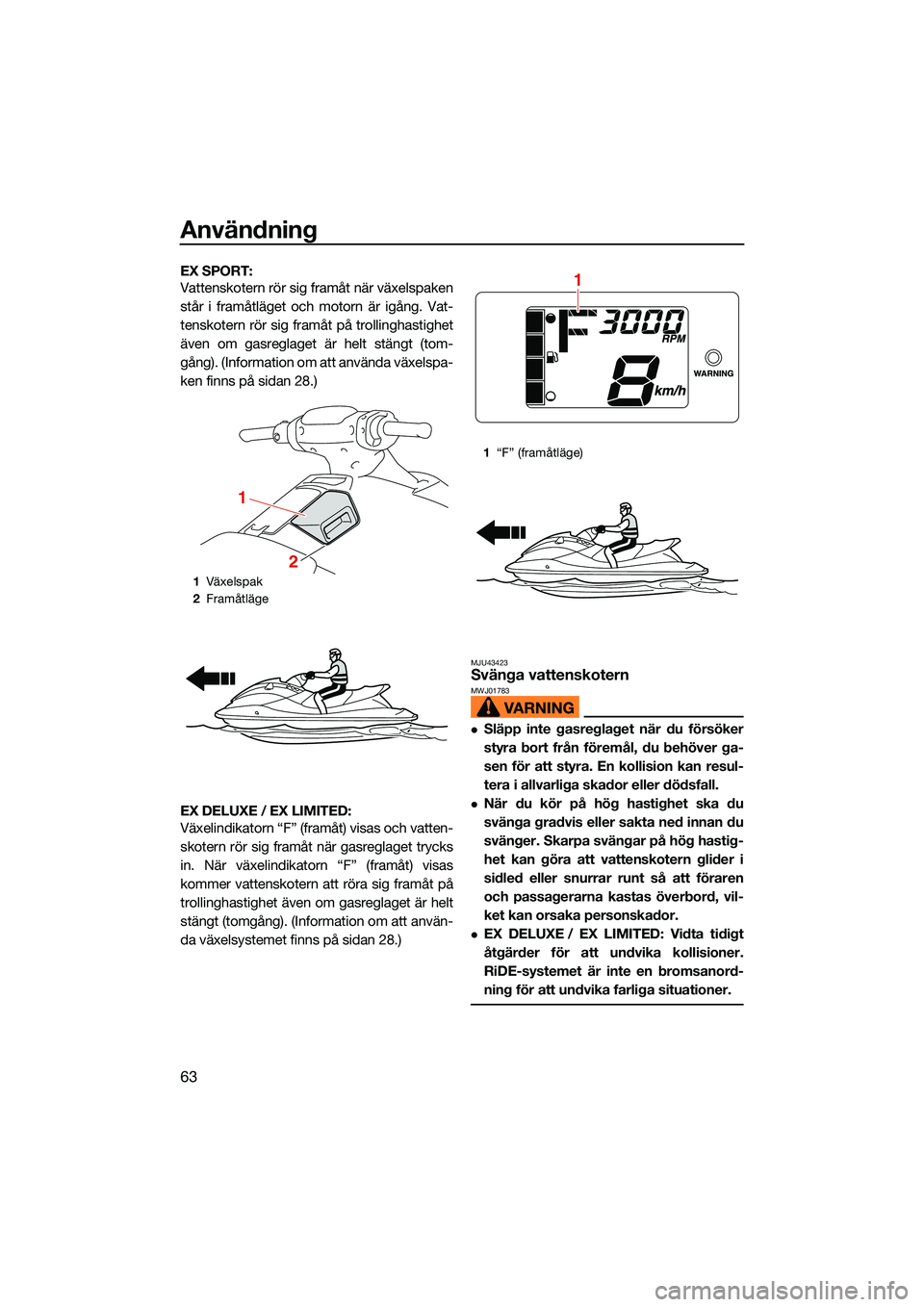

Användning
63
EX SPORT:
Vattenskotern rör sig framåt när växelspaken
står i framåtläget och motorn är igång. Vat-
tenskotern rör sig framåt på trollinghastighet
även om gasreglaget är helt stängt (tom-
gång). (Information om att använda växelspa-
ken finns på sidan 28.)
EX DELUXE / EX LIMITED:
Växelindikatorn “F” (framåt) visas och vatten-
skotern rör sig framåt när gasreglaget trycks
in. När växelindikatorn “F” (framåt) visas
kommer vattenskotern att röra sig framåt på
trollinghastighet även om gasreglaget är helt
stängt (tomgång). (Information om att använ-
da växelsystemet finns på sidan 28.)
MJU43423Svänga vattenskotern MWJ01783
Släpp inte gasreglaget när du försöker
styra bort från föremål, du behöver ga-
sen för att styra. En kollision kan resul-
tera i allvarliga skador eller dödsfall.
När du kör på hög hastighet ska du
svänga gradvis eller sakta ned innan du
svänger. Skarpa svängar på hög hastig-
het kan göra att vattenskotern glider i
sidled eller snurrar runt så att föraren
och passagerarna kastas överbord, vil-
ket kan orsaka personskador.
EX DELUXE / EX LIMITED: Vidta tidigt
åtgärder för att undvika kollisioner.
RiDE-systemet är inte en bromsanord-
ning för att undvika farliga situationer.
1Växelspak
2 Framåtläge
1
2
1“F” (framåtläge)
1
UF3Y75M0.book Page 63 Friday, July 9, 2021 10:19 AM
