Dépannage
94
FJU34625
Procédures d’urgenceFJU44592Nettoyage de l’entrée de la tuyère et
de la turbine
FWJ00783
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00654]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces.
Coupez toujours le moteur avant d’échouer le
scooter nautique. (1) Placez un chiffon ou un tapis propre
sous le scooter nautique pour éviter frot-
tement et griffes. Couchez le scooter
nautique sur le côté comme illustré.
ATTENTION: Lorsque le scooter nau-
tique est renversé sur le côté, soute-
nez la proue afin que les poignées du
guidon ne soient ni pliées ni endom-
magées.
[FCJ02691]
(2) Enlevez les algues ou les débris accumu- lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
UF3Y75F0.book Page 94 Monday, July 12, 2021 3:21 PM

Dépannage
95
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU43472Relevage de l’inverseur (EX DELUXE /
EX LIMITED)
Si le système RiDE dysfonctionne et l’inver-
seur reste en position abaissée, le scooter
nautique ne peut pas avancer.
Après avoir relevé l’inverseur pour permettre
au scooter nautique d’avancer, regagnez im-
médiatement la rive et faites contrôler le
scooter nautique par un concessionnaire
Yamaha.
Pour relever l’inverseur :
(1) Arrêtez le moteur et enlevez l’agrafe du coupe-circuit du moteur.
(2) Entrez dans l’eau et nagez jusqu’à l’ar- rière du scooter.
(3) Faites glisser le joint de la barre d’inver- sion vers la proue et déconnectez le joint
de la barre d’inversion du joint sphé-
rique.
(4) Relevez l’inverseur en position de mar- che avant.
REMARQUE
Lorsque la barre d’inversion est déconnec-
tée, l’inverseur ne passe pas au point mort
ni en marche arrière même si la manette
RiDE est engagée.
Si la manette RiDE est engagée alors que la
barre d’inversion est déconnectée, le scoo-
ter nautique se déplace vers l’avant.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34666Connexion des câbles volantsFWJ01252
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
1Joint de la barre d’inversion
2 Joint sphérique
1 2
1
Inverseur
2 Position de marche avant
1
2
UF3Y75F0.book Page 95 Monday, July 12, 2021 3:21 PM

Dépannage
96
(1) Connectez le câble volant positif (+) auxbornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours.
(3) Connectez l’autre extrémité du câble vo- lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 26 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU34717Remorquage du scooter nautiqueFWJ00813
Le pilote du bateau de remorquage doit
conserver une vitesse minimum et éviter
tout trafic ou obstacle susceptible de
constituer un danger pour le pilote du
scooter nautique.
Le câble de remorquage doit être suffi-
samment long pour éviter que le scooter
nautique ne puisse heurter le bateau qui
le remorque lorsque celui-ci ralentit.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil deproue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. ATTENTION: Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01322]
FJU42101
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
1 Câble volant positif (+)
2 Batterie de secours
3 Câble volant négatif (–)
4 Etriers du moteur
123
4
1Œil de proue
1
UF3Y75F0.book Page 96 Monday, July 12, 2021 3:21 PM

Dépannage
97
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau etévacuez l’eau des compartiments de
rangement.
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 49 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]
UF3Y75F0.book Page 97 Monday, July 12, 2021 3:21 PM

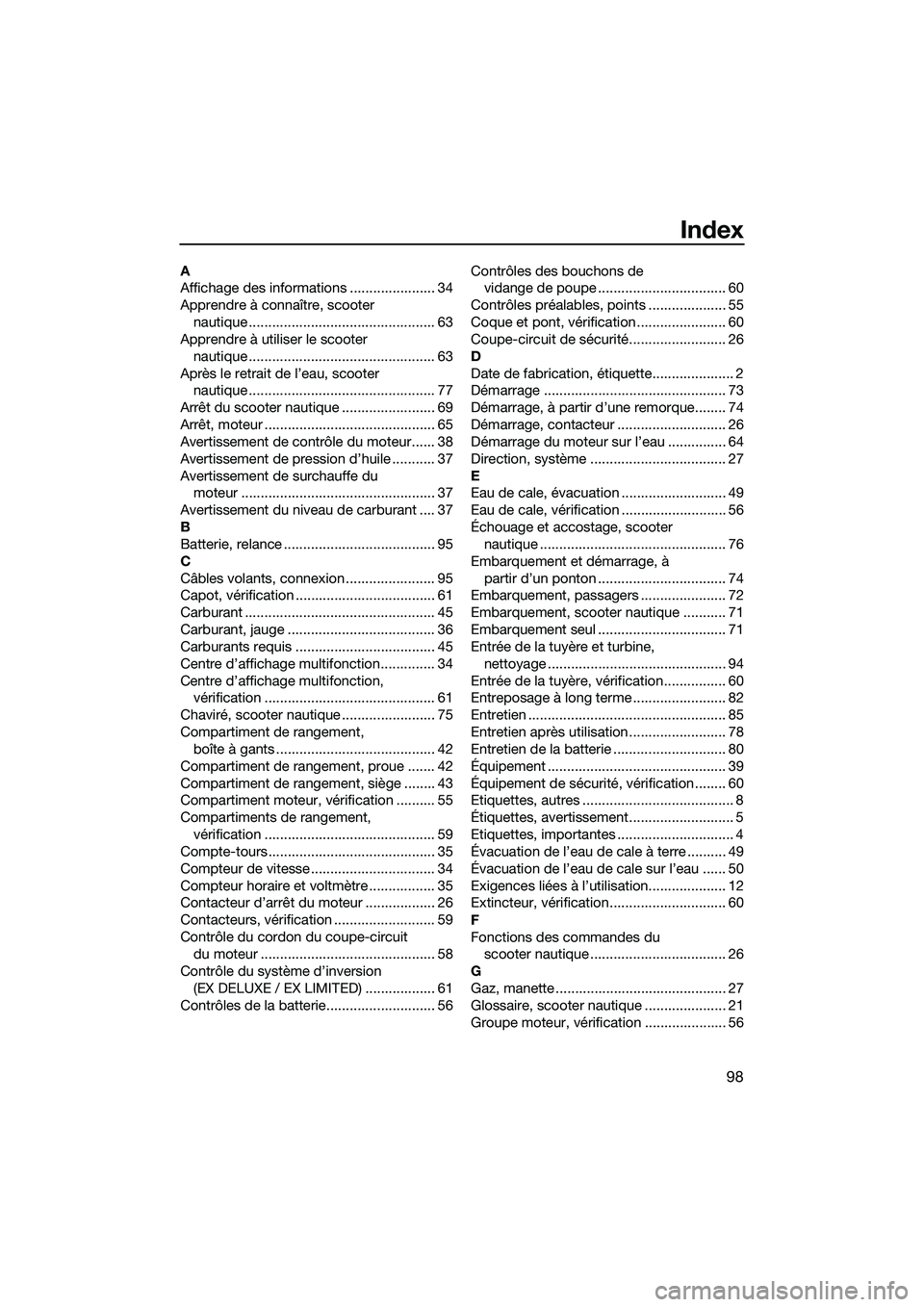

98
Index
A
Affichage des informations ...................... 34
Apprendre à connaître, scooter nautique ................................................ 63
Apprendre à utiliser le scooter
nautique ................................................ 63
Après le retrait de l’eau, scooter nautique ................................................ 77
Arrêt du scooter nautique ........................ 69
Arrêt, moteur ............................................ 65
Avertissement de contrôle du moteur...... 38
Avertissement de pression d’huile ........... 37
Avertissement de surchauffe du moteur .................................................. 37
Avertissement du niveau de carburant .... 37
B
Batterie, relance ....................................... 95
C
Câbles volants, connexion ....................... 95
Capot, vérification .................................... 61
Carburant ................................................. 45
Carburant, jauge ...................................... 36
Carburants requis .................................... 45
Centre d’affichage multifonction.............. 34
Centre d’affichage multifonction, vérification ............................................ 61
Chaviré, scooter nautique ........................ 75
Compartiment de rangement, boîte à gants ......................................... 42
Compartiment de rangement, proue ....... 42
Compartiment de rangement, siège ........ 43
Compartiment moteur, vérification .......... 55
Compartiments de rangement, vérification ............................................ 59
Compte-tours........................................... 35
Compteur de vitesse ................................ 34
Compteur horaire et voltmètre ................. 35
Contacteur d’arrêt du moteur .................. 26
Contacteurs, vérification .......................... 59
Contrôle du cordon du coupe-circuit du moteur ............................................. 58
Contrôle du système d’inversion (EX DELUXE / EX LIMITED) .................. 61
Contrôles de la batterie............................ 56 Contrôles des bouchons de
vidange de poupe ................................. 60
Contrôles préalables, points .................... 55
Coque et pont, vérification ....................... 60
Coupe-circuit de sécurité......................... 26
D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 73
Démarrage, à partir d’une remorque........ 74
Démarrage, contacteur ............................ 26
Démarrage du moteur sur l’eau ............... 64
Direction, système ................................... 27
E
Eau de cale, évacuation ........................... 49
Eau de cale, vérification ........................... 56
Échouage et accostage, scooter nautique ................................................ 76
Embarquement et démarrage, à partir d’un ponton ................................. 74
Embarquement, passagers ...................... 72
Embarquement, scooter nautique ........... 71
Embarquement seul ................................. 71
Entrée de la tuyère et turbine,
nettoyage .............................................. 94
Entrée de la tuyère, vérification................ 60
Entreposage à long terme ........................ 82
Entretien ................................................... 85
Entretien après utilisation ......................... 78
Entretien de la batterie ............................. 80
Équipement .............................................. 39
Équipement de sécurité, vérification ........ 60
Etiquettes, autres ....................................... 8
Étiquettes, avertissement........................... 5
Etiquettes, importantes .............................. 4
Évacuation de l’eau de cale à terre .......... 49
Évacuation de l’eau de cale sur l’eau ...... 50
Exigences liées à l’utilisation.................... 12
Extincteur, vérification.............................. 60
F
Fonctions des commandes du scooter nautique ................................... 26
G
Gaz, manette ............................................ 27
Glossaire, scooter nautique ..................... 21
Groupe moteur, vérification ..................... 56
UF3Y75F0.book Page 98 Monday, July 12, 2021 3:21 PM

Index
99
H
Huile moteur............................................. 47
Huile moteur et filtre à huile ..................... 88
Huile moteur requise ................................ 47
I
Indicateur d’inversion (EX DELUXE / EX LIMITED) .................. 35
L
Liste des contrôles préalables ................. 53
Lubrification ............................................. 82
M
Manette des gaz, vérification ................... 58
Manette RiDE (EX DELUXE / EX LIMITED).......................................... 27
Manœuvre du scooter nautique ............... 63
Marche arrière, système (EX SPORT) ...... 30
Marche de rembarquement (EX SPORT / EX DELUXE /
EX LIMITED).......................................... 40
Mise à l’eau, scooter nautique ................. 64
Modèle, informations ................................. 3
Moteur, numéro de série ............................ 1
N
Navigation, position ................................. 64
Nettoyage................................................. 82
Nettoyage du scooter nautique ............... 79
Niveau de carburant, vérification ............. 55
Niveau d’huile moteur, vérification........... 56
Numéro d’identification du scooter
(CIN) ........................................................ 1
Numéros d’identification ............................ 1
P
Passages d’eau de refroidissement, rinçage .................................................. 78
Plaque du constructeur.............................. 3
Poignée .................................................... 39
Poignée de rembarquement .................... 40
Primaire, numéro d’identification
(PRI-ID) ................................................... 1
Principaux composants, emplacement ... 22
Profitez de votre scooter nautique en toute responsabilité ......................... 20
Q
Quitter le scooter nautique ...................... 65 R
Ralenti du moteur, vérification ................. 62
Rangement, compartiments..................... 41
Recherche de pannes .............................. 91
Recherche des pannes, tableau .............. 91
Recommandé, équipement ...................... 14
Relevage de l’inverseur (EX DELUXE /
EX LIMITED) .......................................... 95
Remorquage du scooter nautique ........... 96
Restrictions concernant la navigation ...... 10
Restrictions relatives à quelles personnes sont autorisées
piloter le scooter nautique ...................... 9
Rodage du moteur ................................... 52
S
Scooter nautique, caractéristiques .......... 15
Scooter nautique, fonctionnement........... 66
Scooter nautique, fonctions ..................... 30
Scooter nautique submergé..................... 96
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 19
Séparateur d’eau...................................... 29
Séparateur d’eau, vérification .................. 56
Siège ........................................................ 39
Sortie témoin d’eau de refroidissement ... 28
Sortie témoin d’eau de refroidissement,
vérification ............................................ 61
Support d’extincteur ................................ 43
Support d’extincteur, vérifications ........... 59
Système d’alimentation, vérification ........ 55
Système de direction, vérification ............ 57
Système de marche arrière, vérification (EX SPORT)........................................... 57
Système d’inversion (EX DELUXE / EX LIMITED) .......................................... 30
T
Tableau des entretiens périodiques ......... 86
Taquet ...................................................... 41
Taquets escamotables (EX LIMITED) ....... 41
Traitement antirouille................................ 83
Transport, remorque ................................ 51
U
Urgence, procédure ................................. 94
Utilisation dans des zones pleines d’algues ................................................ 77
UF3Y75F0.book Page 99 Monday, July 12, 2021 3:21 PM

Index
100
Utilisation du scooter nautique en marche arrière ou au point mort
(EX SPORT / EX DELUXE /
EX LIMITED).......................................... 70
V
Vérification de la manette RiDE
(EX DELUXE / EX LIMITED) .................. 58
Vérification de la tuyère de poussée
et de l’inverseur (EX SPORT /
EX DELUXE / EX LIMITED) ................... 60
Vérifications postérieures à la mise
à l’eau ................................................... 61
Vérifications préalables à la mise à l’eau ................................................... 55
Virages du scooter nautique .................... 67
W
Wakeboarding et ski nautique ................. 17
Z
Œil de proue ............................................ 40
Œils de poupe.......................................... 41
UF3Y75F0.book Page 100 Monday, July 12, 2021 3:21 PM

Imprimé aux États-Unis
Août 2021–0.3 × 1 CR
UF3Y75F0.book Page 1 Monday, July 12, 2021 3:21 PM
