YAMAHA EX 2022 Notices Demploi (in French)

Contrôles préalables
54
VÉRIFICATIONS POSTÉRIEURES À LA MISE À L’EAU
REMARQUE
Pour garantir la sécurité et la fiabilité, vous devez effectuer des contrôles préalables lors de
chaque utilisation du scooter nautique.
Extincteur Vérifiez l’état de l’extincteur. 60
Équipement de sécurité Vérifiez que l’équipement de sécurité conforme aux
réglementations applicables se trouve à bord.
60
Coque et pont Vérifiez que la coque et le pont ne présentent aucun
dommage.
60
Entrée de la tuyère Vérifiez que l’entrée de la tuyère n’est pas endom-
magée ni obstruée.
60
Tuyère de poussée et inver-
seur (EX SPORT / EX
DELUXE / EX LIMITED) Vérifiez que la tuyère de poussée et l’inverseur ne
sont pas endommagés.
60
Bouchons de vidange de
poupe Vérifiez que les bouchons de vidange de poupe ne
présentent aucun dommage ni corps étranger et
contrôlez qu’ils sont correctement mis en place.
60
Capot Vérifiez que le capot est correctement fermé. 61
Siège Vérifiez que le siège est correctement installé. 39
ÉLÉMENT ACTION PAGE
Sortie témoin d’eau de re-
froidissement Vérifiez que l’eau est évacuée par la sortie témoin
d’eau de refroidissement lorsque le moteur tourne.
61
Centre d’affichage multi-
fonction Vérifiez que le centre d’affichage multifonction fonc-
tionne correctement.
61
Système d’inversion (EX
DELUXE / EX LIMITED) Contrôlez le bon fonctionnement du système d’in-
version.
61
Ralenti du moteur Vérifiez le ralenti du moteur. 62
ÉLÉMENT ACTION PAGE
UF3Y75F0.book Page 54 Monday, July 12, 2021 3:21 PM

Contrôles préalables
55
FJU32282
Points de contrôle préalablesFJU44551Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve à terre.
Pour exécuter les vérifications préa-
lables à la mise à l’eau :
(1) Déposez le siège, le compartiment derangement de siège et le support de l’ex-
tincteur. (Cf. page 39 pour plus d’infor-
mations sur les procédures de dépose et
d’installation des sièges, page 43 pour
plus d’informations sur le compartiment
de rangement de siège et page 43 pour
plus d’informations sur le support de
l’extincteur.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Une fois ces vérifications terminées, re- placez correctement le compartiment de
rangement de siège, le support de l’ex-
tincteur ainsi que le siège dans leur posi-
tion initiale.
FJU32334Vérification du compartiment moteurFWJ00462
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant quel-
ques minutes pour permettre l’évacuation de
toutes les vapeurs de carburant. Assurez-vous que l’intérieur du comparti-
ment moteur n’est pas endommagé.
FJU34215Vérification du système d’alimentationFWJ00382
Une fuite de carburant peut provoquer un
incendie ou une explosion.
Vérifiez régulièrement l’absence de
fuites.
En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :
que le bouchon du réservoir de carburant
et le joint ne sont pas endommagés
que le réservoir de carburant ne présente ni
dommage ni fuite
que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite
que le reniflard du réservoir de carburant
ne présente ni dommage ni fuite
FJU36875Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
UF3Y75F0.book Page 55 Monday, July 12, 2021 3:21 PM

Contrôles préalables
56
Ajoutez du carburant au besoin. (Cf. page 45
pour plus d’informations sur le remplissage
du réservoir de carburant.)
FJU32424Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 29 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40182Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre pro-
blème.
FJU41561Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge se trouvant sur le bouchon
du réservoir d’huile. (Cf. page 47 pour plus
d’informations sur la vérification du niveau
d’huile moteur.)
FJU32456Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment mo-
teur. Si c’est le cas, évacuez-la. (Cf. page 49
pour plus d’informations sur l’évacuation de
l’eau de cale.)
FJU32488Contrôles de la batterie
Assurez-vous que les bornes de batterie ne
sont pas endommagées et que les câbles de
batterie sont connectés correctement.
AVERTISSEMENT! N’utilisez jamais le scooter nautique si la batterie ne dispose
pas de la puissance suffisante pour dé-
marrer le moteur ou si elle présente des si-
gnes de réduction de puissance. Une
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01242]
1 Séparateur d’eau
1
1Bouchon du réservoir d’huile/Jauge d’huile
1 Jauge
2 Repère de niveau maximum
3 Repère de niveau minimum
1
213
UF3Y75F0.book Page 56 Monday, July 12, 2021 3:21 PM

Contrôles préalables
57
Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32614Vérification du système de direction
Tournez le guidon plusieurs fois vers la gau-
che et la droite pour vous assurer que son
fonctionnement est correct et libre sur toute
la plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différence
lorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.
FJU32636Vérification du système de marche arrière
(EX SPORT)
FWJ00032
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
1Borne négative (–) de la batterie : fil noir
2 Borne positive (+) de la batterie : fil rouge
1
2
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) :
Maximum 5 mm (0.20 in)
UF3Y75F0.book Page 57 Monday, July 12, 2021 3:21 PM

Contrôles préalables
58

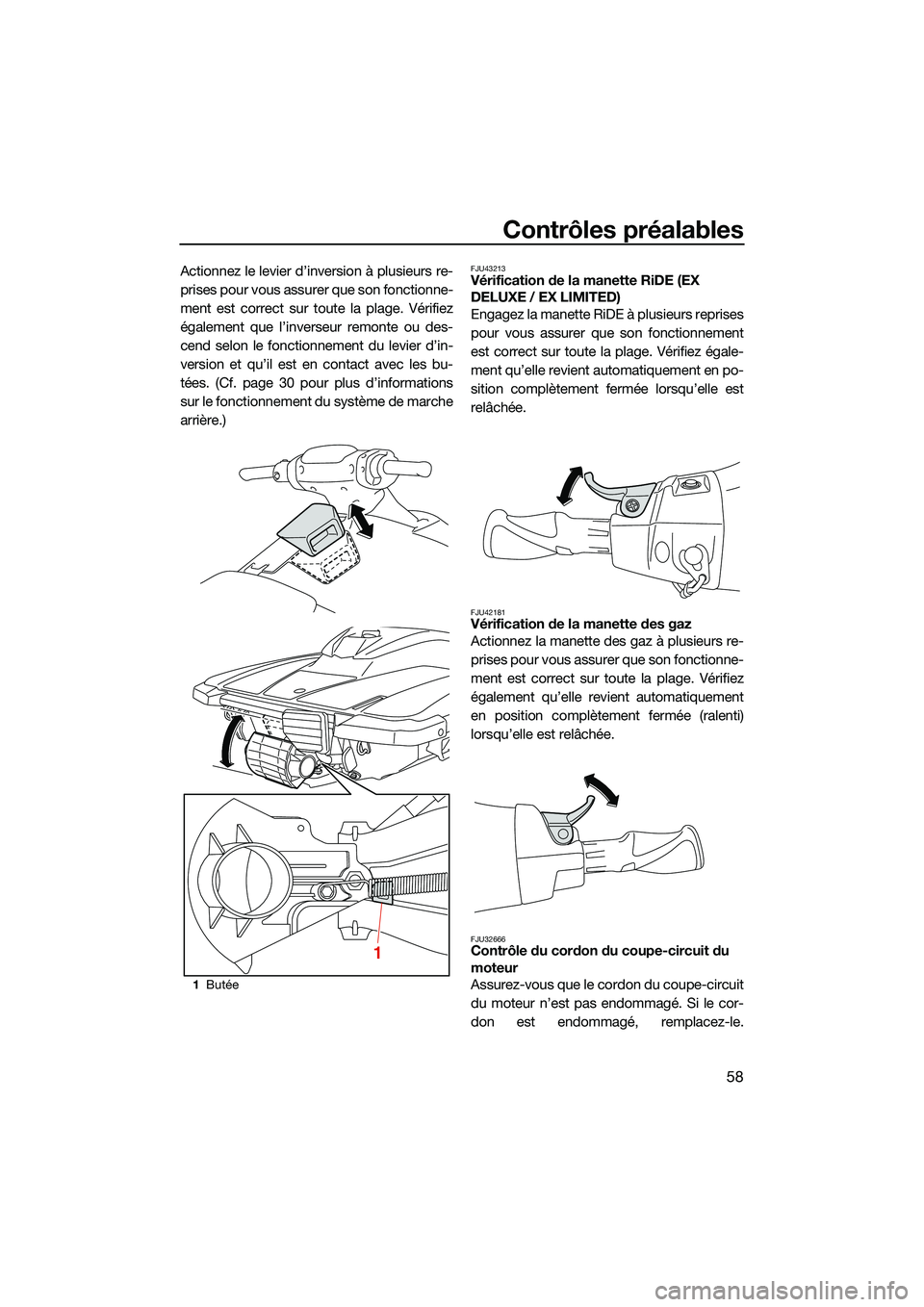

Actionnez le levier d’inversion à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également que l’inverseur remonte ou des-
cend selon le fonctionnement du levier d’in-
version et qu’il est en contact avec les bu-
tées. (Cf. page 30 pour plus d’informations
sur le fonctionnement du système de marche
arrière.)FJU43213Vérification de la manette RiDE (EX
DELUXE / EX LIMITED)
Engagez la manette RiDE à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment qu’elle revient automatiquement en po-
sition complètement fermée lorsqu’elle est
relâchée.
FJU42181Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU32666Contrôle du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si le cor-
don est endommagé, remplacez-le.
1 Butée
1
UF3Y75F0.book Page 58 Monday, July 12, 2021 3:21 PM

Contrôles préalables
59
AVERTISSEMENT! N’essayez jamais deréparer le cordon du coupe-circuit du mo-
teur ou de le nouer à quoi que ce soit. Le
cordon du coupe-circuit risquerait de ne
pas se libérer si le pilote tombe à l’eau,
laissant le scooter nautique évoluer, ris-
quant de provoquer un accident.
[FWJ01222]
FJU40692
Vérification des contacteursFCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 26 à 26
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Appuyez sur le contacteur de démarrage pour vous assurer que le moteur dé-
marre.
(2) Dès que le moteur commence à tourner, appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(3) Redémarrez le moteur, puis tirez sur le cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du
moteur afin de vérifier que le moteur s’ar-
rête immédiatement.
FJU40102Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les compar-
timents. (Cf. page 41 pour plus d’informa-
tions sur les compartiments de rangement.)
FJU44670Vérifications du support d’extincteur
Vérifiez que le support d’extincteur est monté
dans le bon sens et qu’il n’est pas endom-
1 Contacteur de démarrage
2 Contacteur d’arrêt du moteur
3 Coupe-circuit de sécurité
4 Agrafe
5 Cordon du coupe-circuit du moteur
1
3
4
25
UF3Y75F0.book Page 59 Monday, July 12, 2021 3:21 PM

Contrôles préalables
60
magé. (Cf. page 43 pour plus d’informations
sur le support de l’extincteur.)
FJU44630Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur dans le support prévu à
cet effet.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipe-
ment standard de ce scooter. Si vous n’en
possédez pas, prenez contact avec votre
concessionnaire Yamaha ou avec un vendeur
d’extincteurs pour vous en procurer un ré-
pondant aux spécifications adéquates.
FJU40122Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité
conforme aux réglementations applicables
se trouve à bord.
FJU32353Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32657Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 94 pour plus
d’informations sur l’entrée de la tuyère.)
FJU43221Vérification de la tuyère de poussée et de
l’inverseur (EX SPORT / EX DELUXE / EX
LIMITED) Vérifiez que la tuyère de poussée et l’inver-
seur ne sont pas endommagés ni ne pré-
sentent aucun problème.
FJU44252Contrôles des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et les joints toriques des bou-
chons pour éliminer tout corps étranger,
tel que saleté ou sable. Sinon, les bou-
chons de vidange de poupe risquent
d’être endommagés et le compartiment
moteur inondé. Contrôlez les joints to-
riques des bouchons de vidange de poupe
et assurez-vous que les bouchons sont
bien serrés avant de mettre le scooter
nautique à l’eau. Sinon, de l’eau risque
d’inonder le compartiment moteur et le
scooter nautique de s’immerger.
[FCJ00364]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
1 Bouchon de vidange de poupe
2 Joint torique
2
1
UF3Y75F0.book Page 60 Monday, July 12, 2021 3:21 PM

Contrôles préalables
61
FJU44640Vérification du capot
Fermez le capot, accrochez les loquets du
capot et vérifiez que le capot est bien fermé.
FJU40147Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications posté-
rieures à la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 64 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les éléments ainsi que de l’absence de tout
autre problème.
FJU40553Vérification de la sortie témoin d’eau de
refroidissement
Vérifiez que l’eau est évacuée par la sortie té-
moin d’eau de refroidissement lorsque le mo-
teur tourne. (Cf. page 28 pour plus d’informa-
tions sur la sortie témoin d’eau de
refroidissement.)
FJU32715Vérification du centre d’affichage multi-
fonction
Assurez-vous que le centre d’affichage multi-
fonction fonctionne correctement. (Cf. page
34 pour plus d’informations sur le fonctionne-
ment du centre d’affichage multifonction.)
FJU43393Contrôle du système d’inversion (EX
DELUXE / EX LIMITED)
Actionnez la manette des gaz et la manette
RiDE et vérifiez que le scooter nautique se
déplace ou non selon le témoin d’inversion
1 Bouchon de vidange de poupe
1 Loquet du capot
1
1
UF3Y75F0.book Page 61 Monday, July 12, 2021 3:21 PM

Contrôles préalables
62
affiché. (Cf. page 30 pour plus d’informations
sur la manipulation du système d’inversion.)
AVERTISSEMENT! Pour éviter les colli- sions, pilotez à des vitesses sûres et
conservez une distance de sécurité par
rapport aux personnes, objets et autres
véhicules nautiques.
[FWJ01860]
FJU40172
Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du centre d’affichage
multifonction pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
1 Indicateur d’inversion
2 “F” (position avant)
3 “N” (position de point mort)
4 “R” (position de marche arrière)
Ralenti du moteur :
1500 ±100 tr/min
12
3
4
UF3Y75F0.book Page 62 Monday, July 12, 2021 3:21 PM

Opération
63
FJU32905
Manœuvre du scooter nautiqueFWJ00512
Avant d’utiliser votre scooter nautique, fa-
miliarisez-vous avec toutes ses comman-
des. Consultez un concessionnaire
Yamaha pour tout renseignement sur les commandes ou fonctions que vous ne
comprenez pas entièrement. Une compré-
hension insuffisante du fonctionnement
des commandes peut provoquer un acci-
dent ou vous empêcher d’éviter un acci-
dent.
FJU32965Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique re-
quiert des compétences que vous ne pourrez
acquérir que par une certaine période d’ap-
prentissage. Prenez le temps d’approfondir
les techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécu-
rité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde pré-
sentes sur le scooter nautique. Accordez une
attention toute particulière aux informations
de sécurité présentées à partir de la page 9.
Ces informations devraient vous permettre
de mieux comprendre le scooter nautique et
son fonctionnement. N’oubliez pas : ce scooter nautique est
conçu pour le transport du pilote et de 2 pas-
sagers. Ne dépassez jamais la charge admis-
sible maximum et ne permettez jamais à plus
de 3 personnes d’embarquer en même
temps dans le scooter nautique (ou jamais
plus de 2 personnes si un wakeboarder ou un
skieur nautique est remorqué).
FJU33006Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la
page 53. Les quelques instants que vous
passerez à contrôler votre scooter sont un in-
vestissement précieux en termes de sécurité
et de fiabilité.
Prenez connaissance de tous les règlements
locaux avant d’utilis
er votre scooter.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques. Pour vous exer-
cer, choisissez une zone bien dégagée, où la
visibilité est bonne et le trafic nautique peu
important. Charge maximale :
225 kg (496 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF3Y75F0.book Page 63 Monday, July 12, 2021 3:21 PM
