Routinekontrollen vor fahrtbeginn
54
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41234Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR FAHRTBEGINN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.56
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.56
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.57
MotorDas Äußere des Motors auf Schäden kontrollieren. 57
MotorölstandDen Motorölstand kontrollieren. 57
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 57
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.57
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.58
Rückwärtsfahrsystem (EX
Sport)Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.59
RiDE-Hebel (EX Deluxe)Die Funktion des RiDE-Hebels kontrollieren. 60
GashebelDie Funktion des Gashebels kontrollieren. 60
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.60
SchalterFunktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.60
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.61
FeuerlöscherhalterDen Feuerlöscherhalter auf Beschädigung kontrol-
lieren.61
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 61
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.61
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 61
UF3Y71G0.book Page 54 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
55
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.61
Jetdüse und Umkehrklappe
(EX Sport / EX Deluxe)Die Jetdüse und die Umkehrklappe auf Beschädi-
gungen kontrollieren.62
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.62
HaubeKontrollieren, dass die Haube fest verschlossen ist. 62
SitzbankKontrollieren, ob die Sitzbank fest montiert ist. 41
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, dass Wasser aus dem Kühlwasser-
Kontrollauslass austritt, wenn der Motor läuft.63
MultifunktionsdisplayDas Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.63
Schaltsystem (EX Deluxe)Das Schaltsystem auf ordnungsgemäße Funktion
prüfen.63
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 63 BEZEICHNUNG AUSFÜHRUNG SEITE
UF3Y71G0.book Page 55 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
56
GJU32282
Routinekontrollen vor
Fahrtbeginn
GJU44550Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Sitzbank, Sitzablagefach und Feuerlö-
scherhalter ausbauen. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 41, weitere Angaben zum Sitzabla-
gefach siehe Seite 45 und weitere Anga-
ben zum Feuerlöscherhalter siehe Seite
46.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
Sitzablagefach, den Feuerlöscherhalter
und die Sitzbank sicher an ihre ursprüng-
liche Position einbauen.
GJU32334Motorraum kontrollieren
WARNUNG
GWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollieren
WARNUNG
GWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF3Y71G0.book Page 56 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
57
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 47.)
GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 29.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU41561Motorölstand kontrollieren
Sicherstellen, dass der Motorölstand auf dem
am Öltankdeckel befestigten Messstab zwi-
schen Minimalstand- und Maximalstand-Markierung liegt. (Weitere Angaben zum Kon-
trollieren des Motorölstands siehe Seite 49.)GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 51.)
GJU32485Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungsschlauch
nicht richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist, be-
1Wasserabscheider
1
1Öltankdeckel/Messstab
1Messstab
2Maximalstand-Markierung
3Minimalstand-Markierung
1
FL
213
UF3Y71G0.book Page 57 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
58
steht Feuer- oder Explosionsgefahr.
[GWJ00452]
Sicherstellen, dass sich der Batteriesäures-
tand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01241]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
13
2
UF3Y71G0.book Page 58 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
59
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU32636Rückwärtsfahrsystem kontrollieren (EX
Sport)
WARNUNG
GWJ00032
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-
cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 31.)
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
1Anschlag
1
UF3Y71G0.book Page 59 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
60
GJU43213RiDE-Hebel kontrollieren (EX Deluxe)
Den RiDE-Hebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem si-
cherstellen, dass der RiDE-Hebel automa-
tisch in die Neutralstellung zurückkehrt, wenn
er losgelassen wird.
GJU42181Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
GJU32664Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01221]
GJU40692
Schalter kontrollieren
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
UF3Y71G0.book Page 60 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
61
Bedienung jedes Schalters siehe Seiten 27
bis 27.)
Zur Funktionskontrolle der Schalter:
(1) Den Startschalter drücken, um zu kont-
rollieren, dass der Motor startet.
(2) Sobald der Motor läuft, den Motor-
Stoppschalter betätigen und sicherstel-
len, dass dies den Motor sofort aus-
schaltet.
(3) Den Motor erneut starten und dann an
der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen;
sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 43.)
GJU44670Feuerlöscherhalter kontrollieren
Sicherstellen, dass der Feuerlöscherhalter
richtig herum eingebaut und nicht beschädigt
ist. (Weitere Angaben zum Feuerlöscherhal-
ter siehe Seite 46.)
GJU44630Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer im Halter
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32353Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32657Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmate-
rial verstopft ist. Den Jeteinlass säubern,
wenn er zugesetzt ist. (Weitere Angaben zum
Jeteinlass siehe Seite 95.)

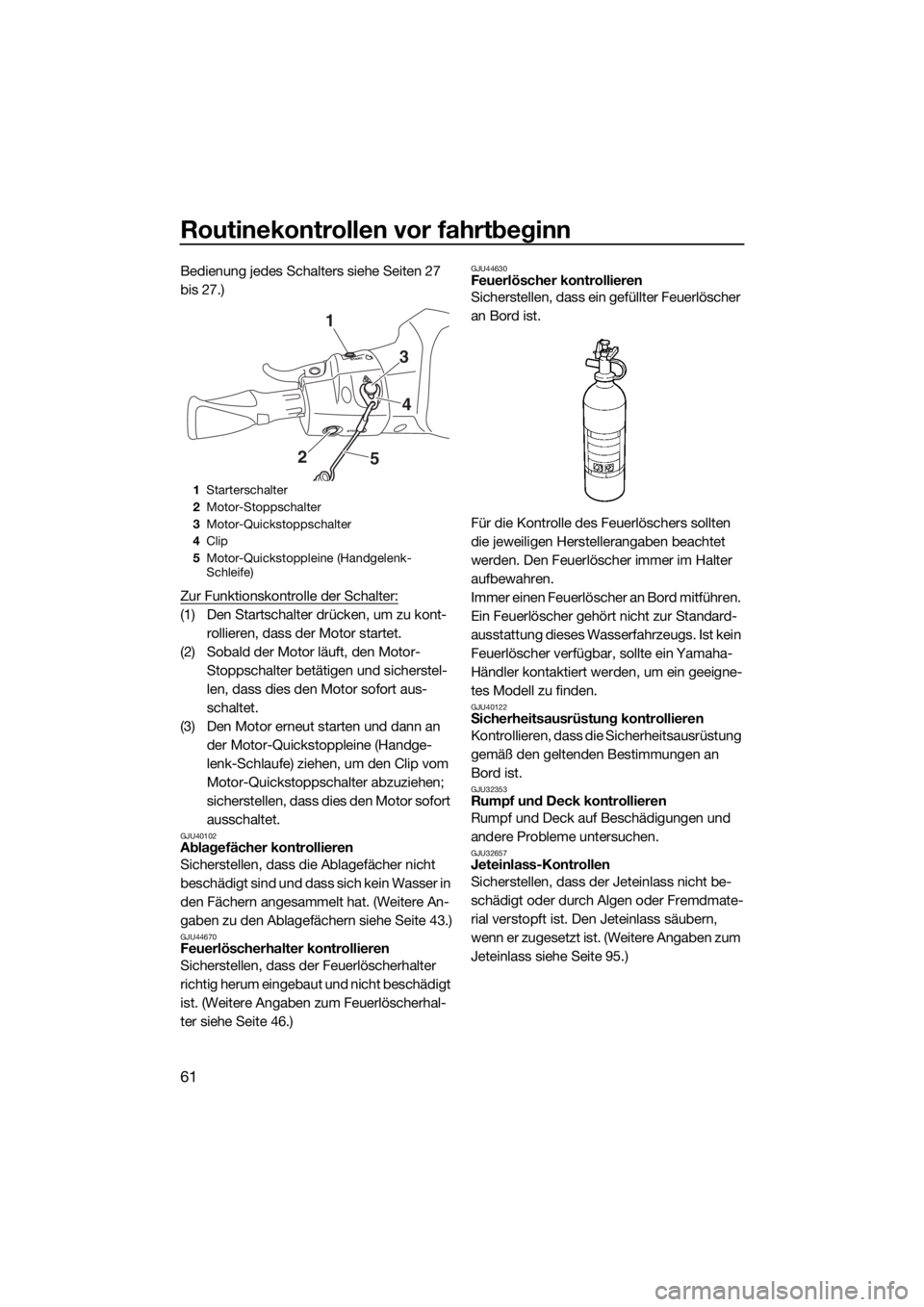

1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine (Handgelenk-
Schleife)
1
3
4
25
UF3Y71G0.book Page 61 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
62
GJU43221Jetdüse und Umkehrklappe kontrollieren
(EX Sport / EX Deluxe)
Die Jetdüse und die Umkehrklappe auf Be-
schädigungen oder andere Probleme kont-
rollieren.

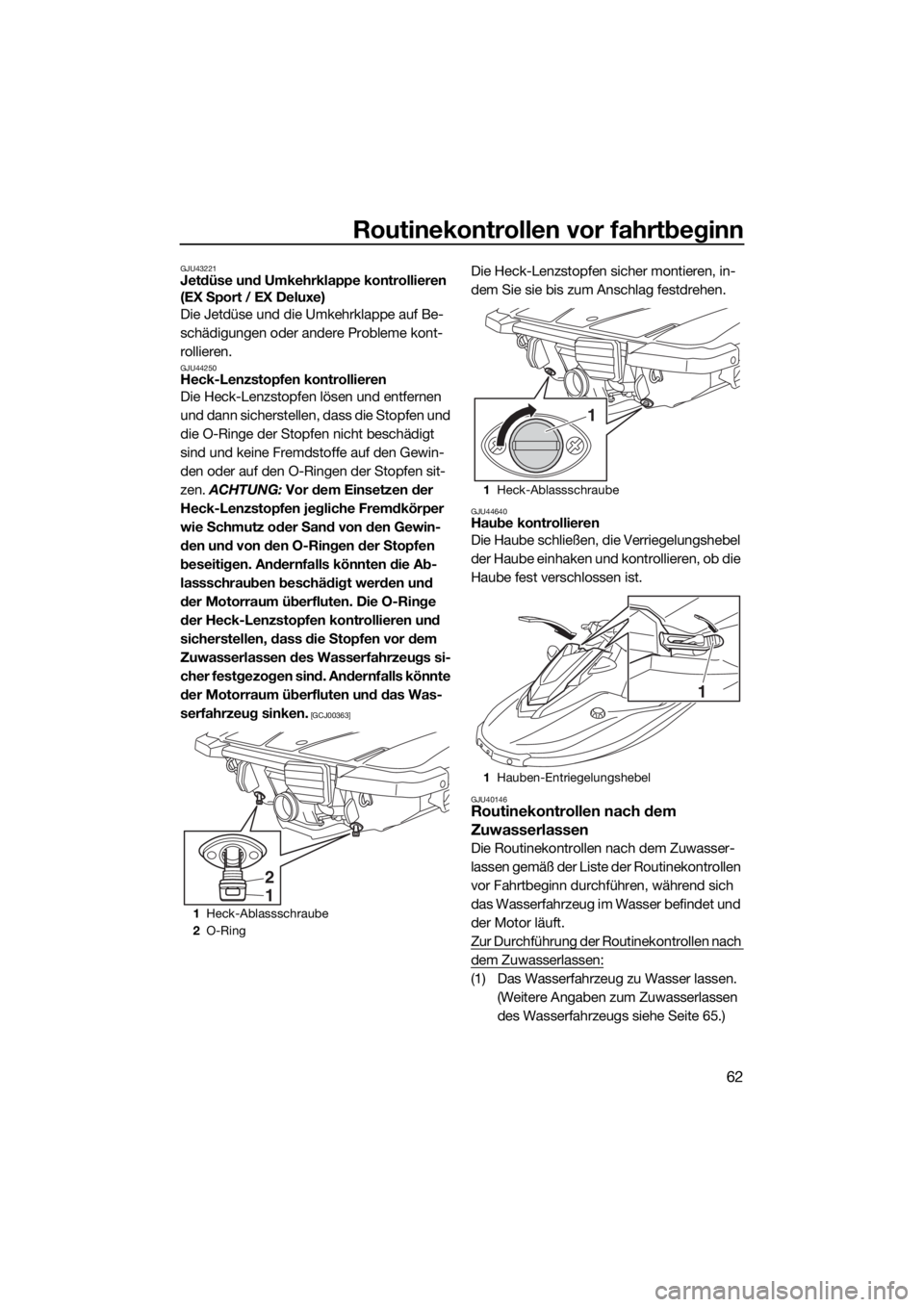

GJU44250Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen und
die O-Ringe der Stopfen nicht beschädigt
sind und keine Fremdstoffe auf den Gewin-
den oder auf den O-Ringen der Stopfen sit-
zen. ACHTUNG: Vor dem Einsetzen der
Heck-Lenzstopfen jegliche Fremdkörper
wie Schmutz oder Sand von den Gewin-
den und von den O-Ringen der Stopfen
beseitigen. Andernfalls könnten die Ab-
lassschrauben beschädigt werden und
der Motorraum überfluten. Die O-Ringe
der Heck-Lenzstopfen kontrollieren und
sicherstellen, dass die Stopfen vor dem
Zuwasserlassen des Wasserfahrzeugs si-
cher festgezogen sind. Andernfalls könnte
der Motorraum überfluten und das Was-
serfahrzeug sinken.
[GCJ00363]
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU44640Haube kontrollieren
Die Haube schließen, die Verriegelungshebel
der Haube einhaken und kontrollieren, ob die
Haube fest verschlossen ist.
GJU40146Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen nach
dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen.
(Weitere Angaben zum Zuwasserlassen
des Wasserfahrzeugs siehe Seite 65.)
1Heck-Ablassschraube
2O-Ring
2
1
1Heck-Ablassschraube
1Hauben-Entriegelungshebel
1
1
UF3Y71G0.book Page 62 Wednesday, May 24, 2017 3:07 PM

Routinekontrollen vor fahrtbeginn
63
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.

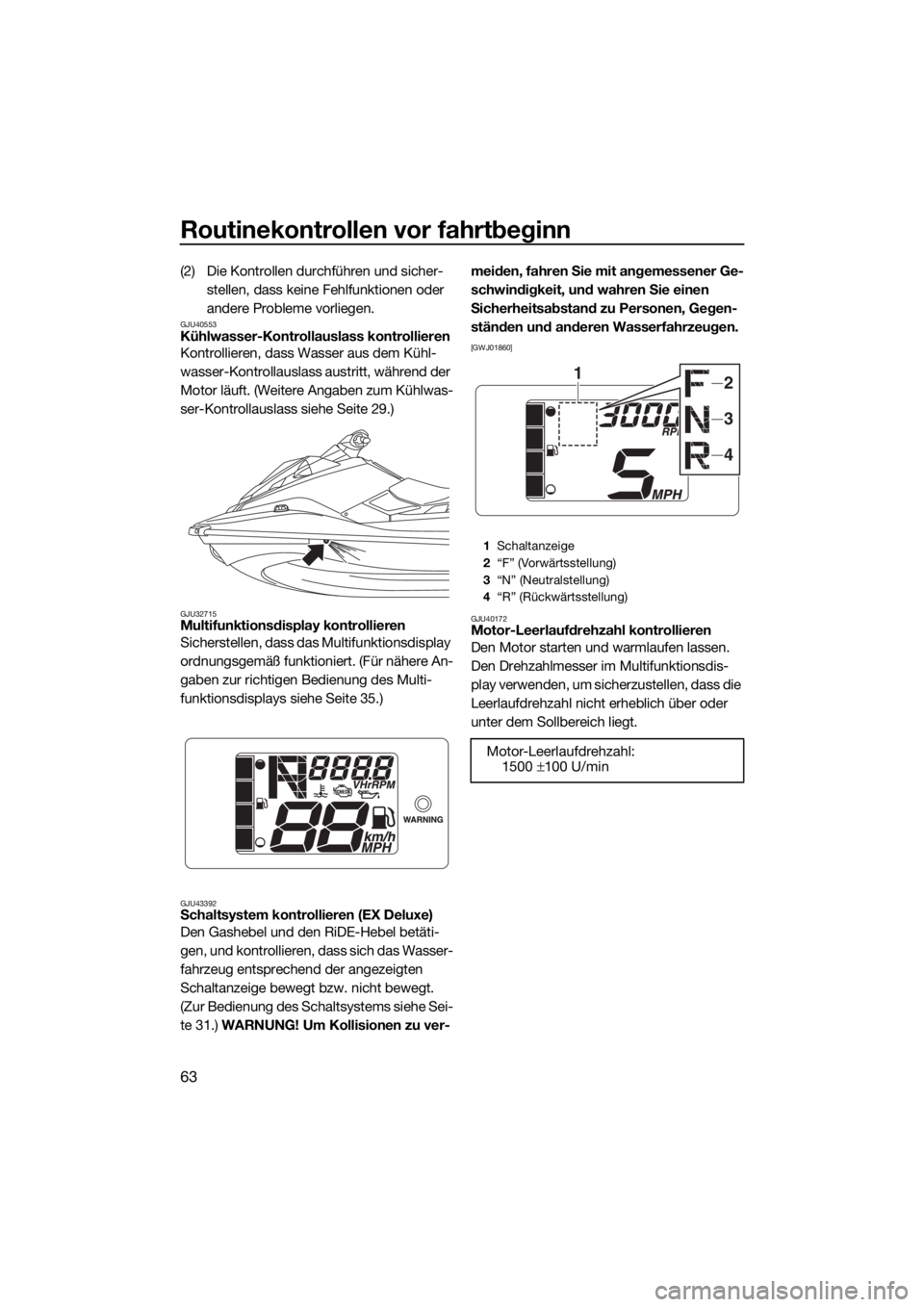

GJU40553Kühlwasser-Kontrollauslass kontrollieren
Kontrollieren, dass Wasser aus dem Kühl-
wasser-Kontrollauslass austritt, während der
Motor läuft. (Weitere Angaben zum Kühlwas-
ser-Kontrollauslass siehe Seite 29.)
GJU32715Multifunktionsdisplay kontrollieren
Sicherstellen, dass das Multifunktionsdisplay
ordnungsgemäß funktioniert. (Für nähere An-
gaben zur richtigen Bedienung des Multi-
funktionsdisplays siehe Seite 35.)
GJU43392Schaltsystem kontrollieren (EX Deluxe)
Den Gashebel und den RiDE-Hebel betäti-
gen, und kontrollieren, dass sich das Wasser-
fahrzeug entsprechend der angezeigten
Schaltanzeige bewegt bzw. nicht bewegt.
(Zur Bedienung des Schaltsystems siehe Sei-
te 31.) WARNUNG! Um Kollisionen zu ver-meiden, fahren Sie mit angemessener Ge-
schwindigkeit, und wahren Sie einen
Sicherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.

[GWJ01860]
GJU40172
Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.
1Schaltanzeige
2“F” (Vorwärtsstellung)
3“N” (Neutralstellung)
4“R” (Rückwärtsstellung)
Motor-Leerlaufdrehzahl:
1500 ±100 U/min
12
3
4
UF3Y71G0.book Page 63 Wednesday, May 24, 2017 3:07 PM
