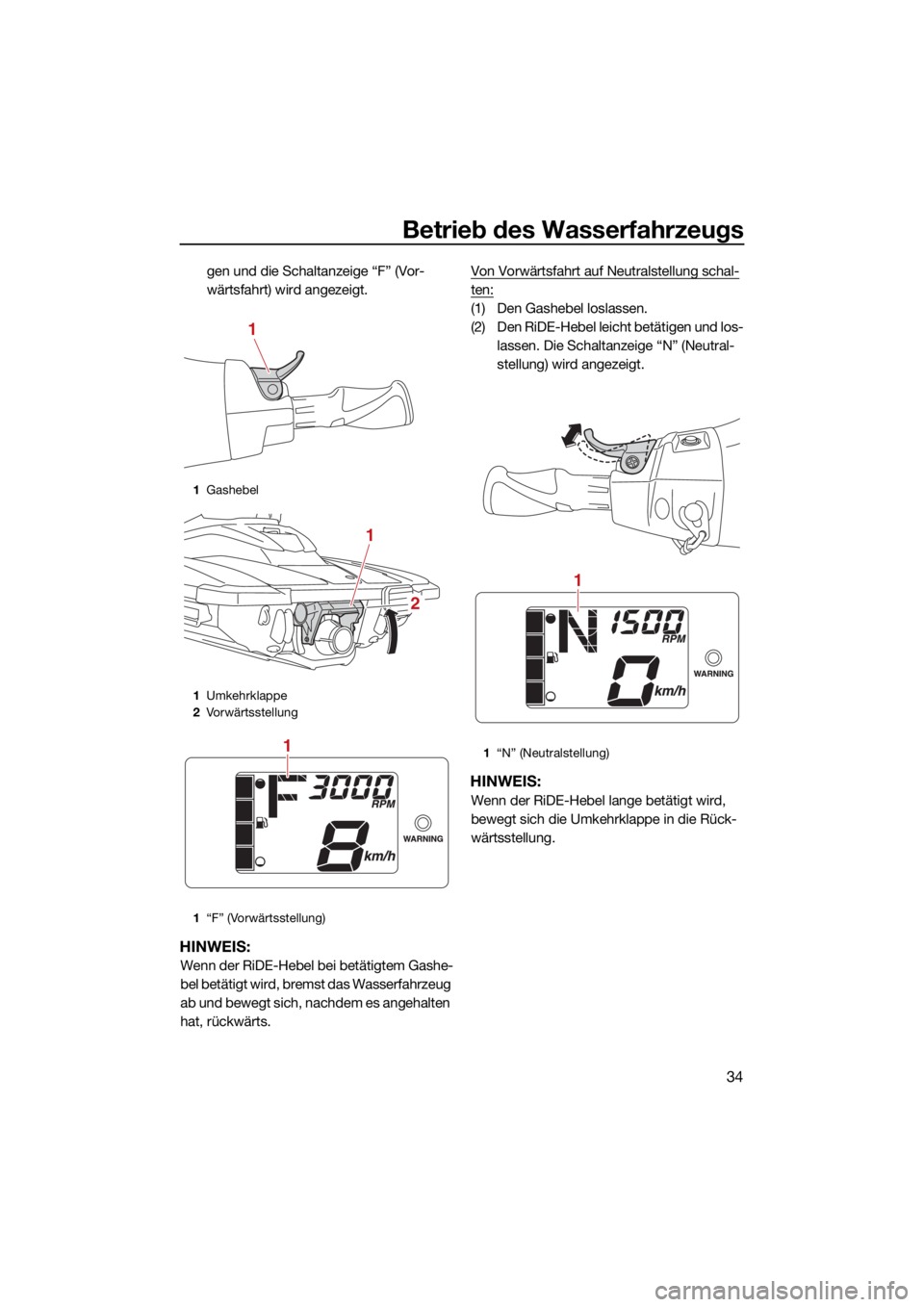

Betrieb des Wasserfahrzeugs
34
gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.Von Vorwärtsfahrt auf Neutralstellung schal-
ten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-
lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
1Gashebel
1 Umkehrklappe
2 Vorwärtsstellung
1 “F” (Vorwärtsstellung)
1
1
2
11“N” (Neutralstellung)
1
UF3Y74G0.book Page 34 Tuesday, June 23, 2020 8:48 AM
Page 42 of 110
Bedienung der Instrumente
35
GJU44570

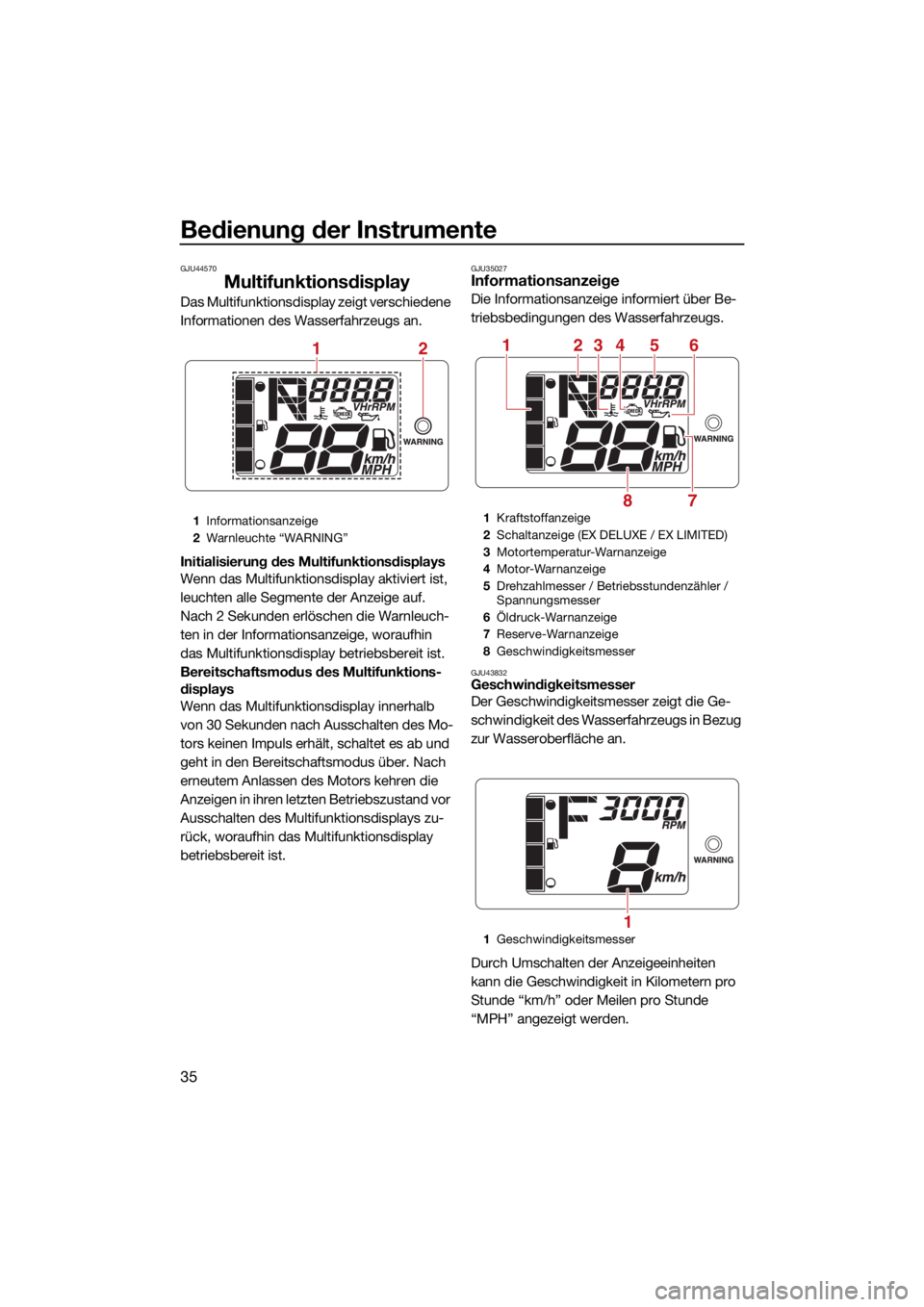

Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 30 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU43832Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
1Informationsanzeige
2 Warnleuchte “WARNING”
12
1Kraftstoffanzeige
2 Schaltanzeige (EX DELUXE / EX LIMITED)
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Drehzahlmesser / Betriebsstundenzähler /
Spannungsmesser
6 Öldruck-Warnanzeige
7 Reserve-Warnanzeige
8 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
251346
78
1
UF3Y74G0.book Page 35 Tuesday, June 23, 2020 8:48 AM
Page 43 of 110
Bedienung der Instrumente
36
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.

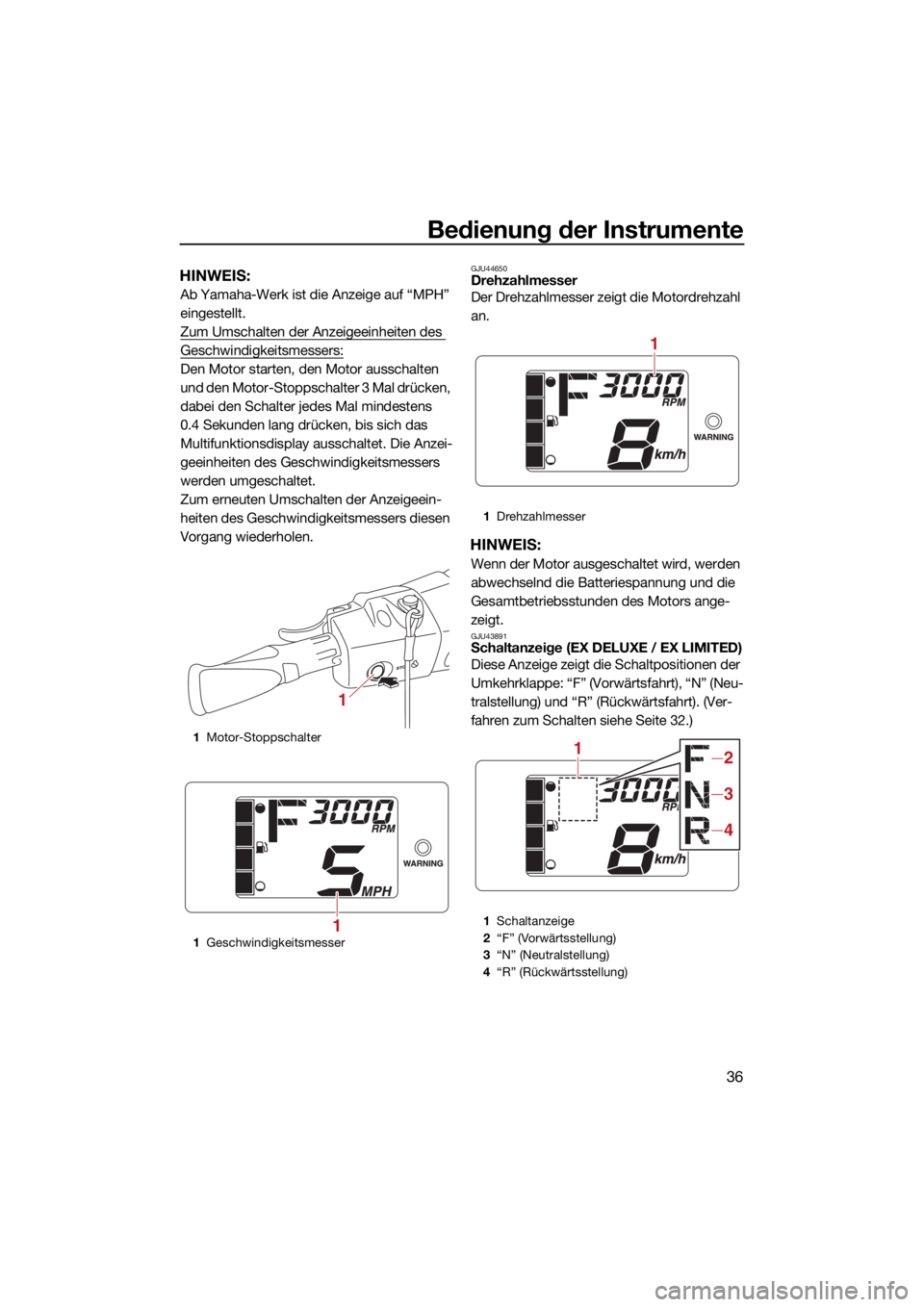

Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens
0.4 Sekunden lang drücken, bis sich das
Multifunktionsdisplay ausschaltet. Die Anzei-
geeinheiten des Geschwindigkeitsmessers
werden umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS:
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU43891Schaltanzeige (EX DELUXE / EX LIMITED)
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 32.)
1Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
UF3Y74G0.book Page 36 Tuesday, June 23, 2020 8:48 AM
Page 44 of 110
Bedienung der Instrumente
37

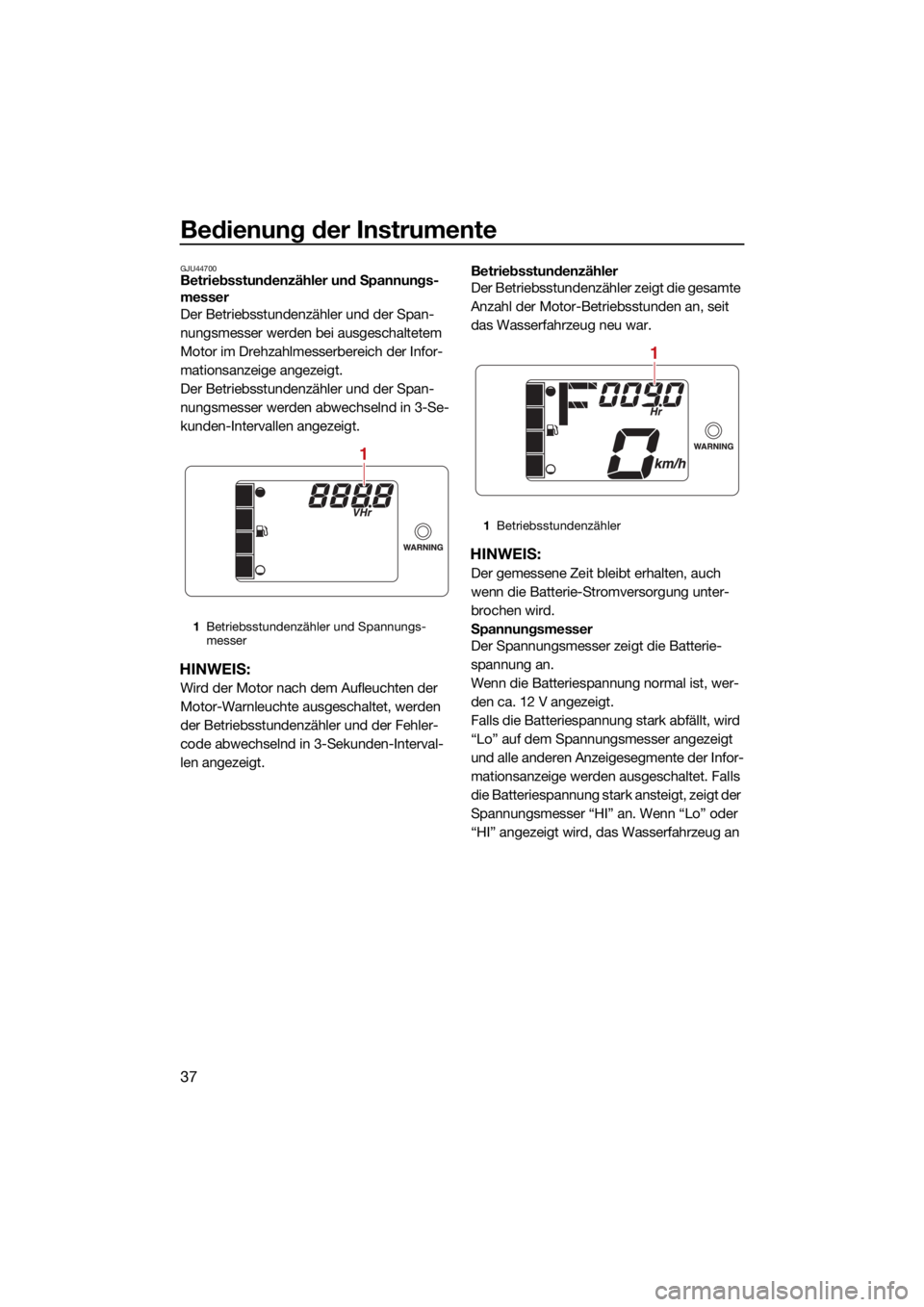

GJU44700Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem
Motor im Drehzahlmesserbereich der Infor-
mationsanzeige angezeigt.
Der Betriebsstundenzähler und der Span-
nungsmesser werden abwechselnd in 3-Se-
kunden-Intervallen angezeigt.
HINWEIS:
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
der Betriebsstundenzähler und der Fehler-
code abwechselnd in 3-Sekunden-Interval-
len angezeigt.Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und alle anderen Anzeigesegmente der Infor-
mationsanzeige werden ausgeschaltet. Falls
die Batteriespannung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an
1
Betriebsstundenzähler und Spannungs-
messer
1
1Betriebsstundenzähler
1
UF3Y74G0.book Page 37 Tuesday, June 23, 2020 8:48 AM
Page 45 of 110
Bedienung der Instrumente
38
Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.

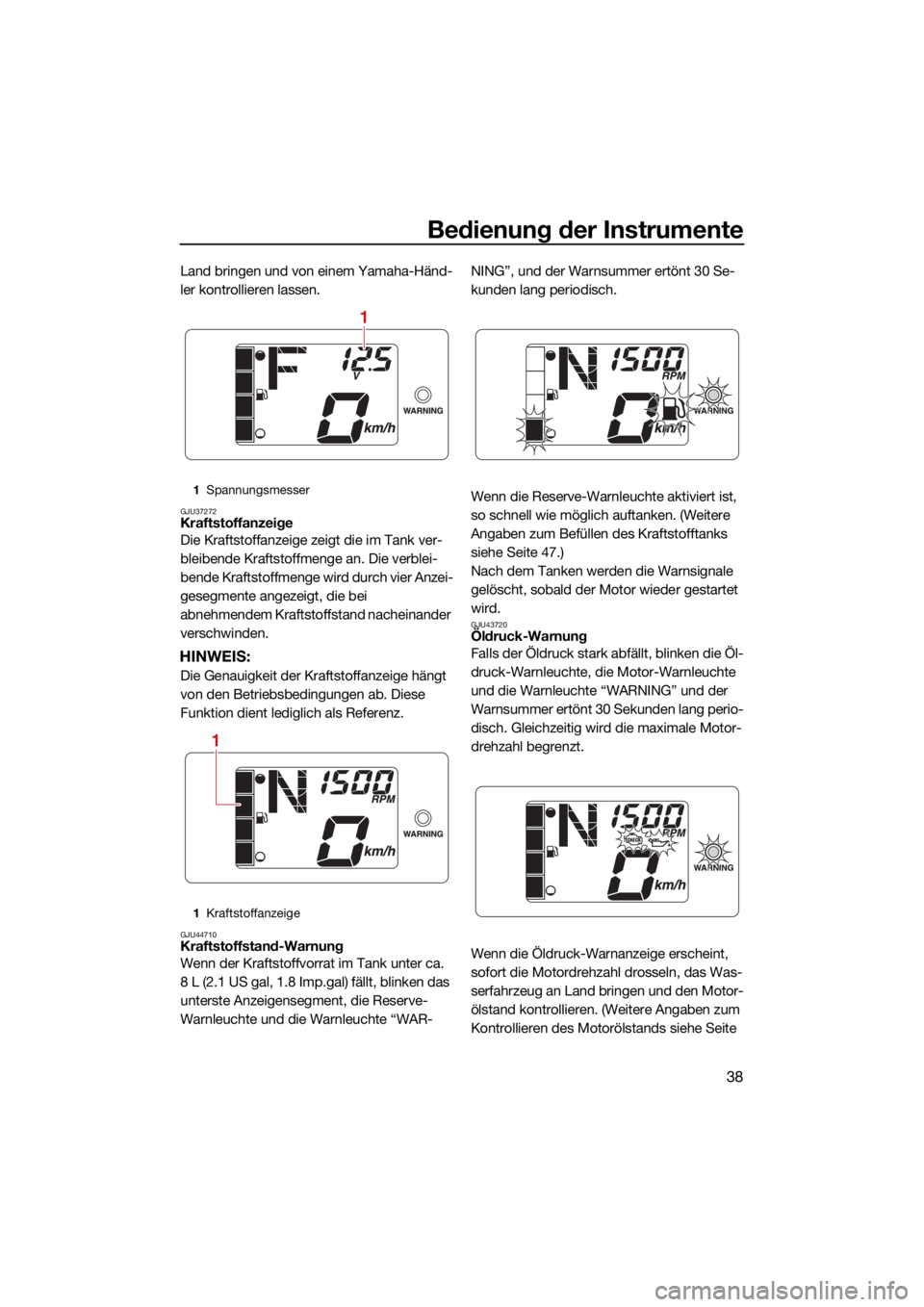

GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44710Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
8 L (2.1 US gal, 1.8 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 47.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
1
Spannungsmesser
1 Kraftstoffanzeige
1
1
UF3Y74G0.book Page 38 Tuesday, June 23, 2020 8:48 AM
Page 46 of 110
Bedienung der Instrumente
39
49.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 96.) ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU44690

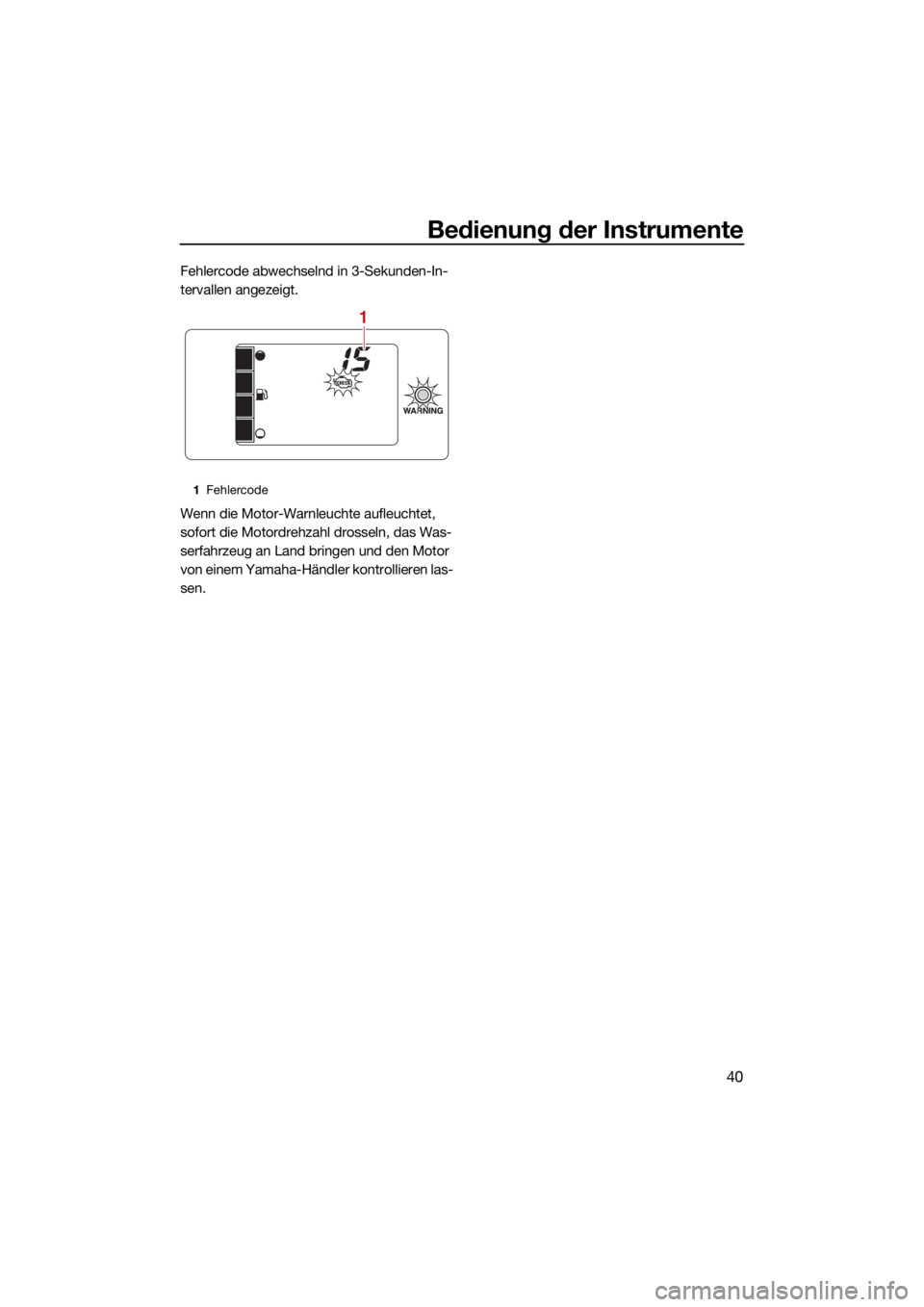

Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
im Drehzahlmesserbereich der Informations-
anzeige der Betriebsstundenzähler und der
UF3Y74G0.book Page 39 Tuesday, June 23, 2020 8:48 AM
Page 47 of 110
Bedienung der Instrumente
40
Fehlercode abwechselnd in 3-Sekunden-In-
tervallen angezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.
1Fehlercode
1
UF3Y74G0.book Page 40 Tuesday, June 23, 2020 8:48 AM
Page 48 of 110
Bedienung der Ausrüstung
41
GJU40335

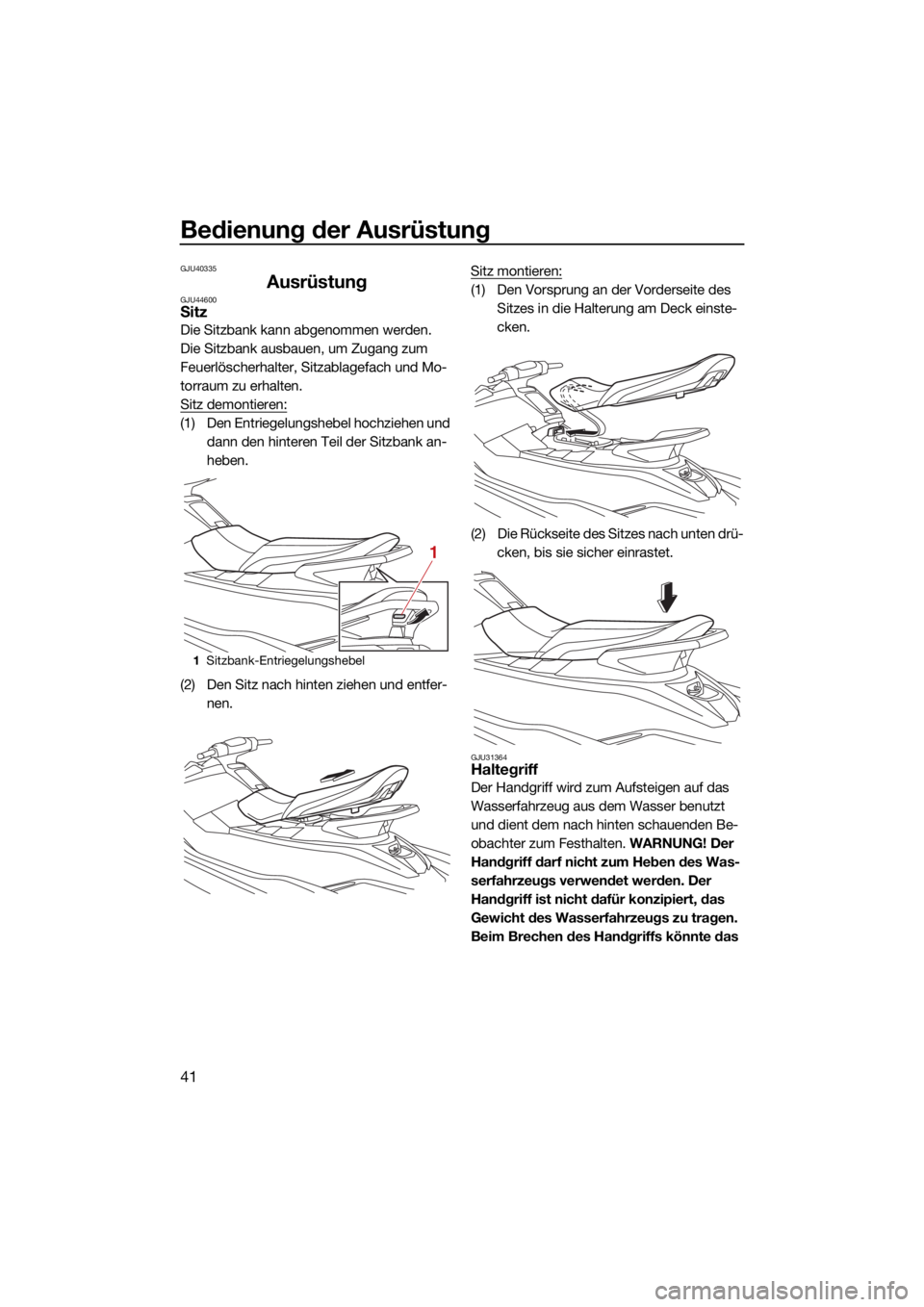

AusrüstungGJU44600Sitz
Die Sitzbank kann abgenommen werden.
Die Sitzbank ausbauen, um Zugang zum
Feuerlöscherhalter, Sitzablagefach und Mo-
torraum zu erhalten.
Sitz demontieren:
(1) Den Entriegelungshebel hochziehen und dann den hinteren Teil der Sitzbank an-
heben.
(2) Den Sitz nach hinten ziehen und entfer- nen. Sitz montieren:
(1) Den Vorsprung an der Vorderseite des
Sitzes in die Halterung am Deck einste-
cken.
(2) Die Rückseite des Sitzes nach unten drü- cken, bis sie sicher einrastet.

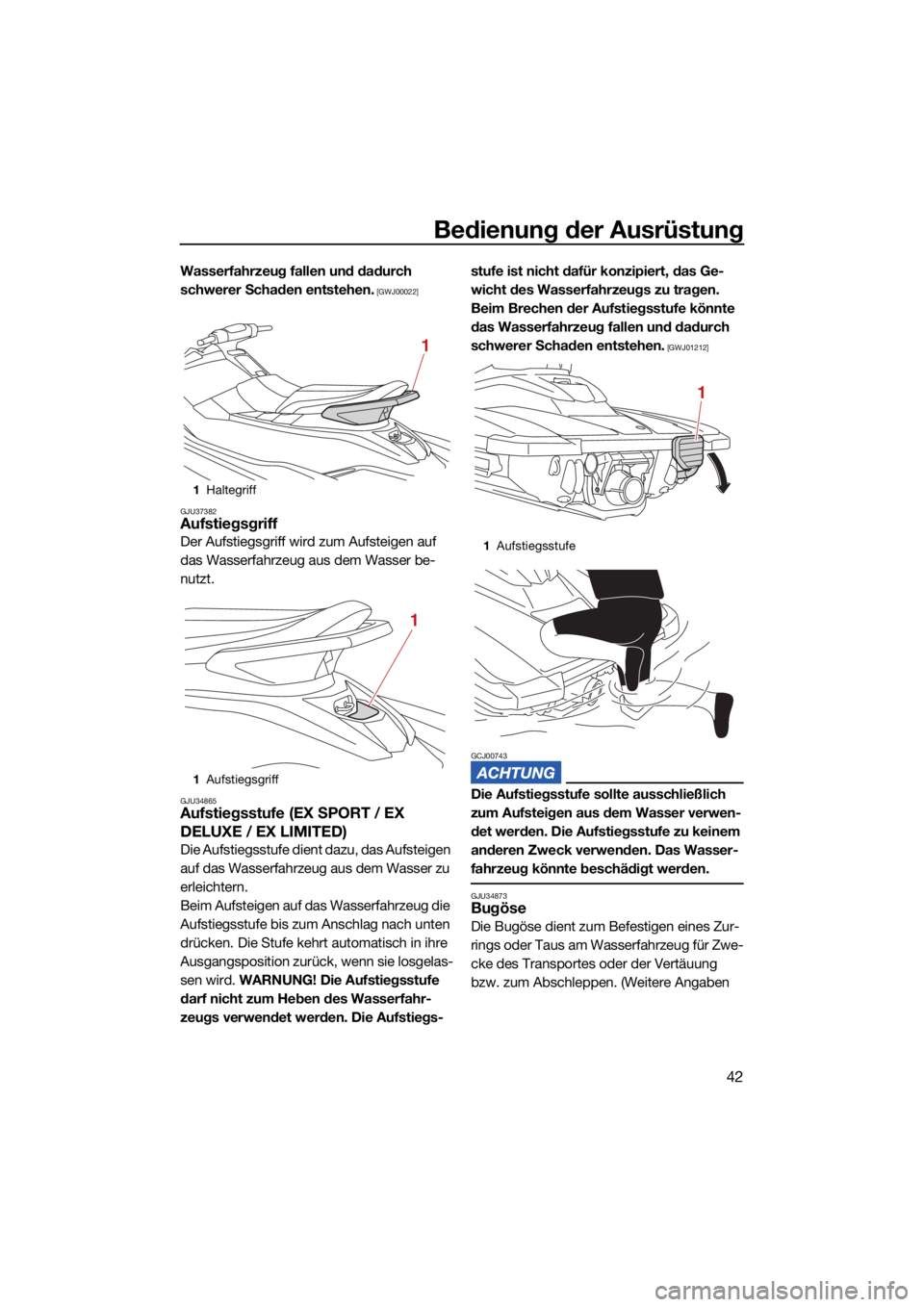

GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
1 Sitzbank-Entriegelungshebel
1
UF3Y74G0.book Page 41 Tuesday, June 23, 2020 8:48 AM
Page 49 of 110
Bedienung der Ausrüstung
42
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
GJU37382
Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34865Aufstiegsstufe (EX SPORT / EX
DELUXE / EX LIMITED)
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs- stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte
das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.

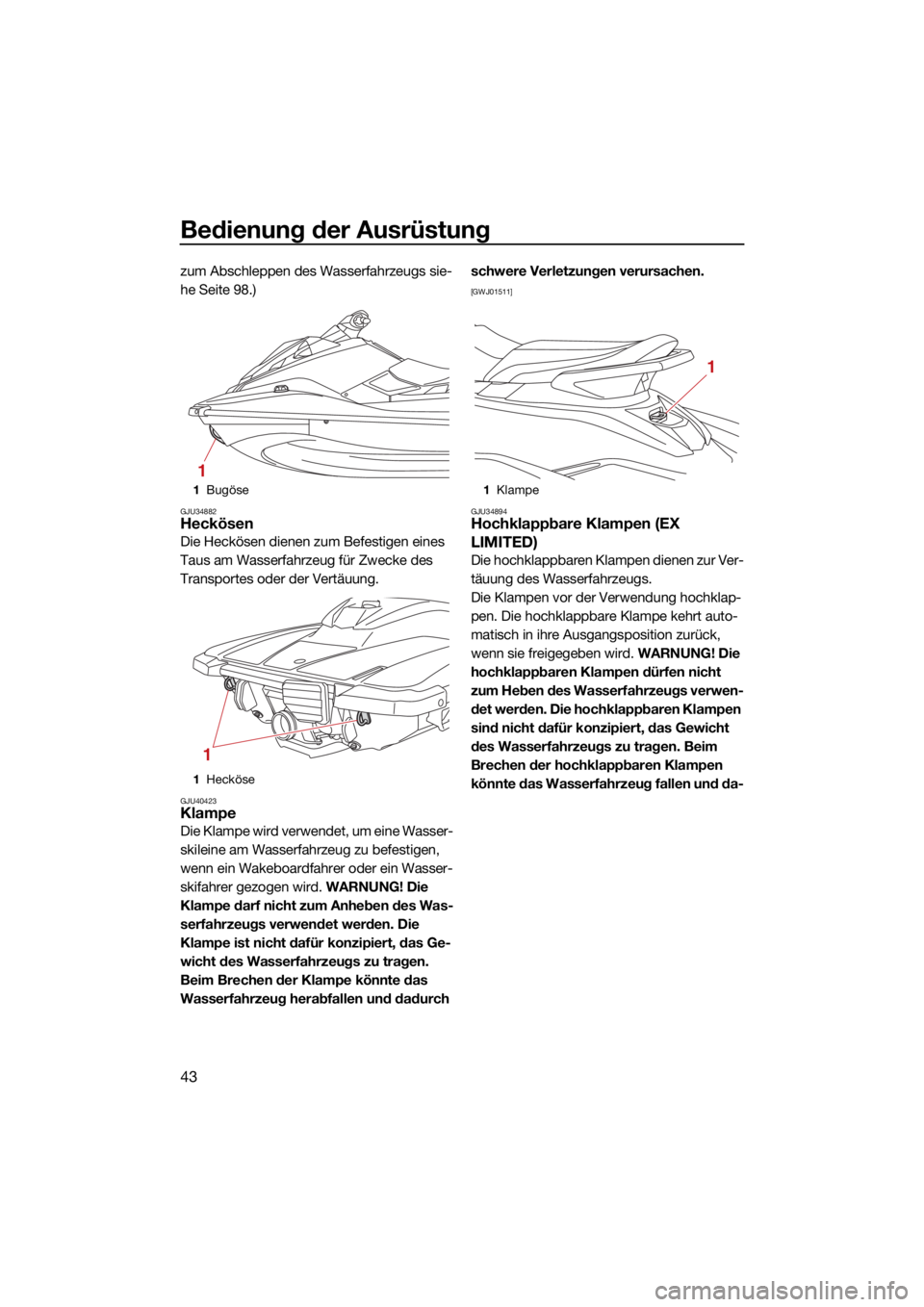

GJU34873Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben
1
Haltegriff
1 Aufstiegsgriff
1
1
1Aufstiegsstufe
1
UF3Y74G0.book Page 42 Tuesday, June 23, 2020 8:48 AM
Page 50 of 110
Bedienung der Ausrüstung
43
zum Abschleppen des Wasserfahrzeugs sie-
he Seite 98.)
GJU34882Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40423Klampe
D i e K l a m p e w i r d v e r w e n d e t , u m e i n e W a s s e r -
skileine am Wasserfahrzeug zu befestigen,
wenn ein Wakeboardfahrer oder ein Wasser-
skifahrer gezogen wird. WARNUNG! Die
Klampe darf nicht zum Anheben des Was-
serfahrzeugs verwendet werden. Die
Klampe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Klampe könnte das
Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verursachen.
[GWJ01511]
GJU34894
Hochklappbare Klampen (EX
LIMITED)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim
Brechen der hochklappbaren Klampen
könnte das Wasserfahrzeug fallen und da-
1 Bugöse
1 Hecköse
1
1
1Klampe
1
UF3Y74G0.book Page 43 Tuesday, June 23, 2020 8:48 AM
