Funcionamiento de los instrumentos
34
SJU44571
Centro de información multifunción
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, todos los segmentos del indica-
dor se encienden. Pasados 2 segundos se
apagan los indicadores de alarma en la pan-
talla de información y, seguidamente, el cen-
tro de información comienza a funcionar con
normalidad.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal de funcionamiento
en el plazo de 30 segundos después de que
se haya parado el motor, el centro de infor-
mación multifunción se apaga y queda en es-
tado de espera. Cuando se vuelve a poner en
marcha el motor, las indicaciones retornan al
estado en que se encontraban antes de apa-
garse y el centro de información comienza a
funcionar con normalidad.
SJU35027Pantalla de información
La pantalla de información muestra las con-
diciones de funcionamiento de la moto de
agua.
SJU43833Velocímetro
El velocímetro muestra la velocidad de la
moto de agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “MPH”.
1Pantalla de información
2 Luz indicadora “WARNING”
12
1Indicador de nivel de combustible
2 Indicador del inversor (EX DELUXE / EX
LIMITED)
3 Indicador de aviso de recalentamiento del
motor
4 Alarma de fallo del motor
5 Tacómetro / cuentahoras / voltímetro
6 Alarma de la presión de aceite
7 Alarma de nivel de combustible
8 Ve lo cí m e t ro
1 Ve lo cí m e t ro
251346
78
1
UF3Y75S0.book Page 34 Monday, July 19, 2021 11:43 AM

Funcionamiento de los instrumentos
35
NOTA
En la fábrica de Yamaha se selecciona
“MPH” como la unidad de visualización.
Para cambiar las unidades del velocíme-
tro:
Arranque el motor, pare el motor y, a conti-
nuación, pulse el interruptor de paro del mo-
tor 3 veces durante un mínimo de
0.4 segundos cada vez, antes de que el cen-
tro de información multifunción se apague.
Las unidades del velocímetro cambian.
Para volver a cambiar las unidades del velo-
címetro, repita este procedimiento.
SJU44650Tacómetro
El tacómetro muestra el régimen del motor.
NOTA
Cuando el motor está parado, muestra alter-
nativamente la tensión de la batería y el total
de horas de funcionamiento del motor.
SJU43891Indicador del inversor (EX DELUXE / EX
LIMITED) Este indicador muestra la posición de la
compuerta de inversión: “F” (avante), “N”
(punto muerto) y “R” (atrás). (Consulte en la
página 30 las instrucciones para invertir la
marcha).
SJU44700Cuentahoras y voltímetro
El cuentahoras y el voltímetro se muestran en
la parte del tacómetro de la pantalla de infor-
mación cuando el motor está parado.
1 Interruptor de paro del motor
1 Vel o c í m e t ro
1
1
1Ta c ó m e t r o
1 Indicador del inversor
2 “F” (posición de marcha avante)
3 “N” (posición de punto muerto)
4 “R” (posición de marcha atrás)
1
12
3
4
UF3Y75S0.book Page 35 Monday, July 19, 2021 11:43 AM

Funcionamiento de los instrumentos
36

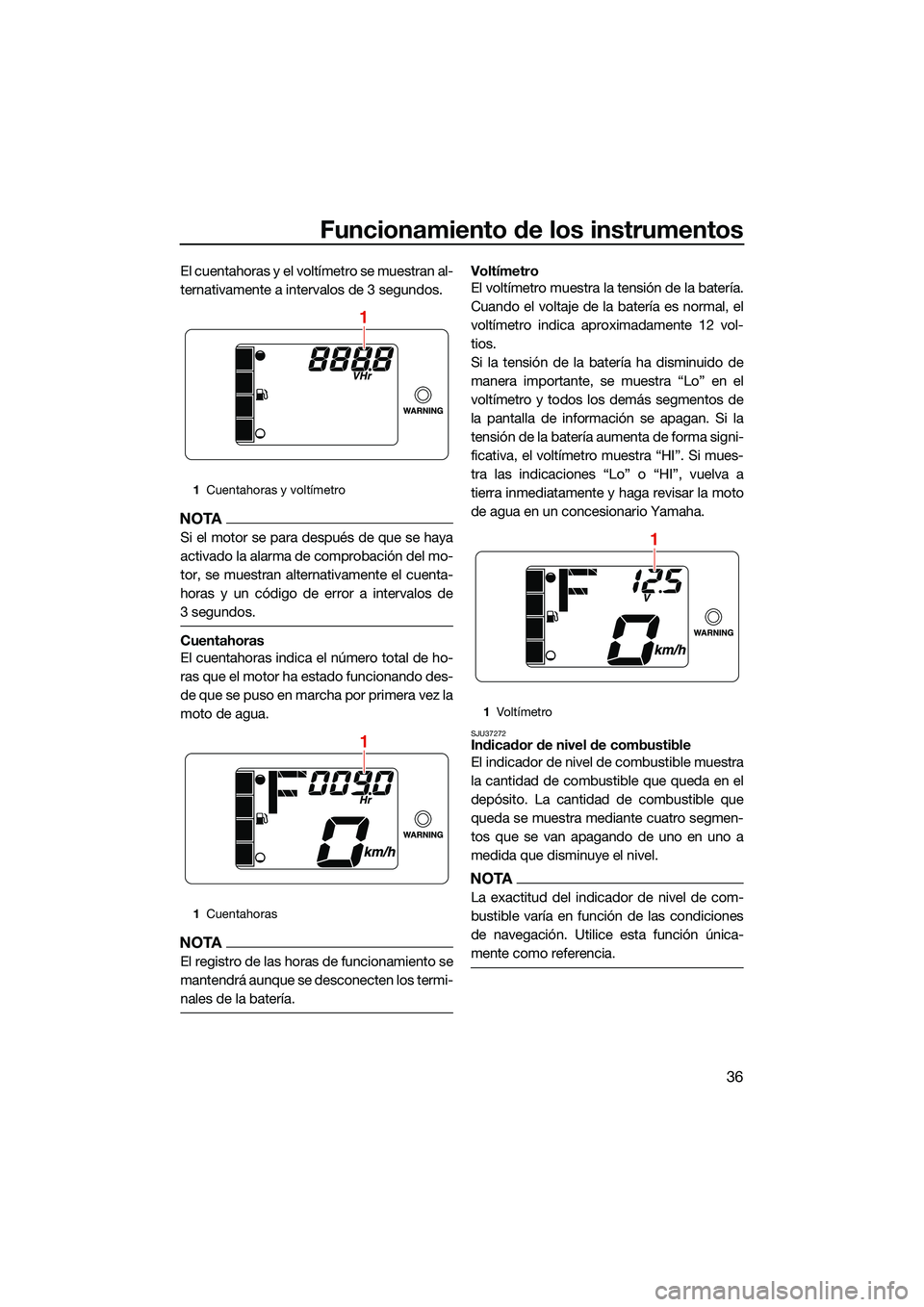

El cuentahoras y el voltímetro se muestran al-
ternativamente a intervalos de 3 segundos.
NOTA
Si el motor se para después de que se haya
activado la alarma de comprobación del mo-
tor, se muestran alternativamente el cuenta-
horas y un código de error a intervalos de
3 segundos.
Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
NOTA
El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si la tensión de la batería ha disminuido de
manera importante, se muestra “Lo” en el
voltímetro y todos los demás segmentos de
la pantalla de información se apagan. Si la
tensión de la batería aumenta de forma signi-
ficativa, el voltímetro muestra “HI”. Si mues-
tra las indicaciones “Lo” o “HI”, vuelva a
tierra inmediatamente y haga revisar la moto
de agua en un concesionario Yamaha.
SJU37272Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante cuatro segmen-
tos que se van apagando de uno en uno a
medida que disminuye el nivel.
NOTA
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
1 Cuentahoras y voltímetro
1 Cuentahoras
1
1
1Voltímetro
1
UF3Y75S0.book Page 36 Monday, July 19, 2021 11:43 AM

Funcionamiento de los instrumentos
37
SJU44711Alarma de nivel de combustible
Si el combustible en el depósito desciende
hasta aproximadamente 8 L (2.1 US gal,
1.8 Imp.gal), el segmento inferior de nivel de
combustible, el indicador de alarma de com-
bustible y la luz indicadora “WARNING” par-
padean y el zumbador suena de forma
intermitente durante 30 segundos.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 45 la información relativa al lle-
nado del depósito de combustible).
Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
SJU43720Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, el indicador de alarma de pre-
sión de aceite, el indicador de alarma de fallodel motor y la luz indicadora “WARNING”
parpadean, al tiempo que el zumbador suena
de forma intermitente durante 30 segundos.
Al mismo tiempo, se limita el régimen máxi-
mo del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 47 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
SJU43901Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de for-
ma significativa, el indicador de aviso de re-
calentamiento del motor, el indicador de
alarma de fallo del motor y la luz indicadora
“WARNING” parpadean y la alarma acústica
suena de forma intermitente. Después de
5 segundos, el indicador de aviso de recalen-
tamiento del motor y la luz indicadora “WAR-
NING” dejan de parpadear y permanecen
iluminados, al tiempo que la alarma acústica
comienza a sonar de forma continua. Pasa-
dos 30 segundos, la alarma acústica deja de
sonar. Mientras está activada la alarma de re-
calentamiento del motor, el régimen máximo
del motor queda limitado.
1
Indicador de nivel de combustible
1
UF3Y75S0.book Page 37 Monday, July 19, 2021 11:43 AM

Funcionamiento de los instrumentos
38

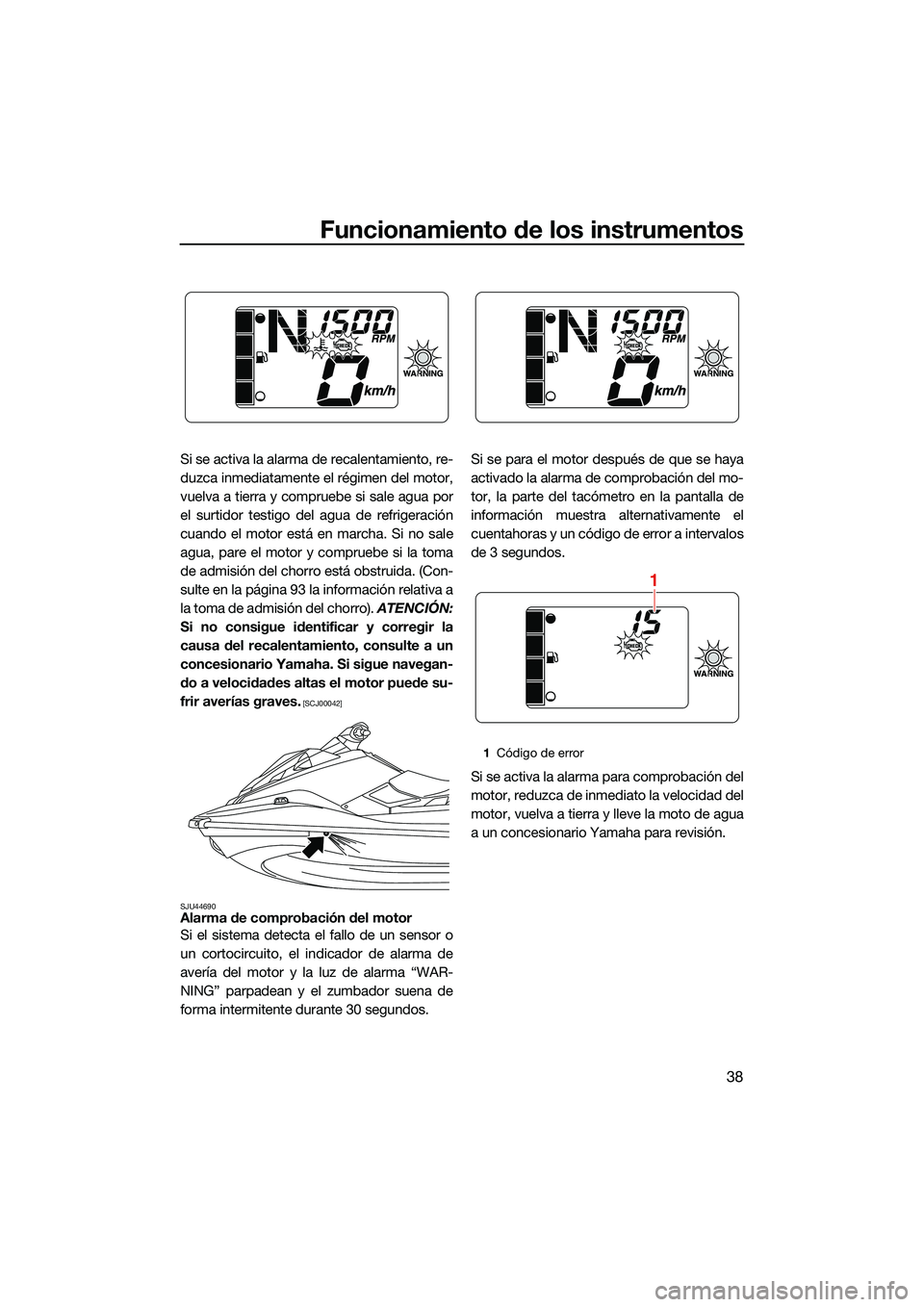

Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el surtidor testigo del agua de refrigeración
cuando el motor está en marcha. Si no sale
agua, pare el motor y compruebe si la toma
de admisión del chorro está obstruida. (Con-
sulte en la página 93 la información relativa a
la toma de admisión del chorro). ATENCIÓN:
Si no consigue identificar y corregir la
causa del recalentamiento, consulte a un
concesionario Yamaha. Si sigue navegan-
do a velocidades altas el motor puede su-
frir averías graves.
[SCJ00042]
SJU44690
Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o
un cortocircuito, el indicador de alarma de
avería del motor y la luz de alarma “WAR-
NING” parpadean y el zumbador suena de
forma intermitente durante 30 segundos. Si se para el motor después de que se haya
activado la alarma de comprobación del mo-
tor, la parte del tacómetro en la pantalla de
información muestra alternativamente el
cuentahoras y un código de error a intervalos
de 3 segundos.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
1
Código de error
1
UF3Y75S0.book Page 38 Monday, July 19, 2021 11:43 AM

Funcionamiento de equipos
39
SJU40336
EquipamientoSJU44600Asiento
El asiento es desmontable.
Desmonte el asiento para acceder al soporte
del extintor, al pañol del asiento y a la cámara
del motor.

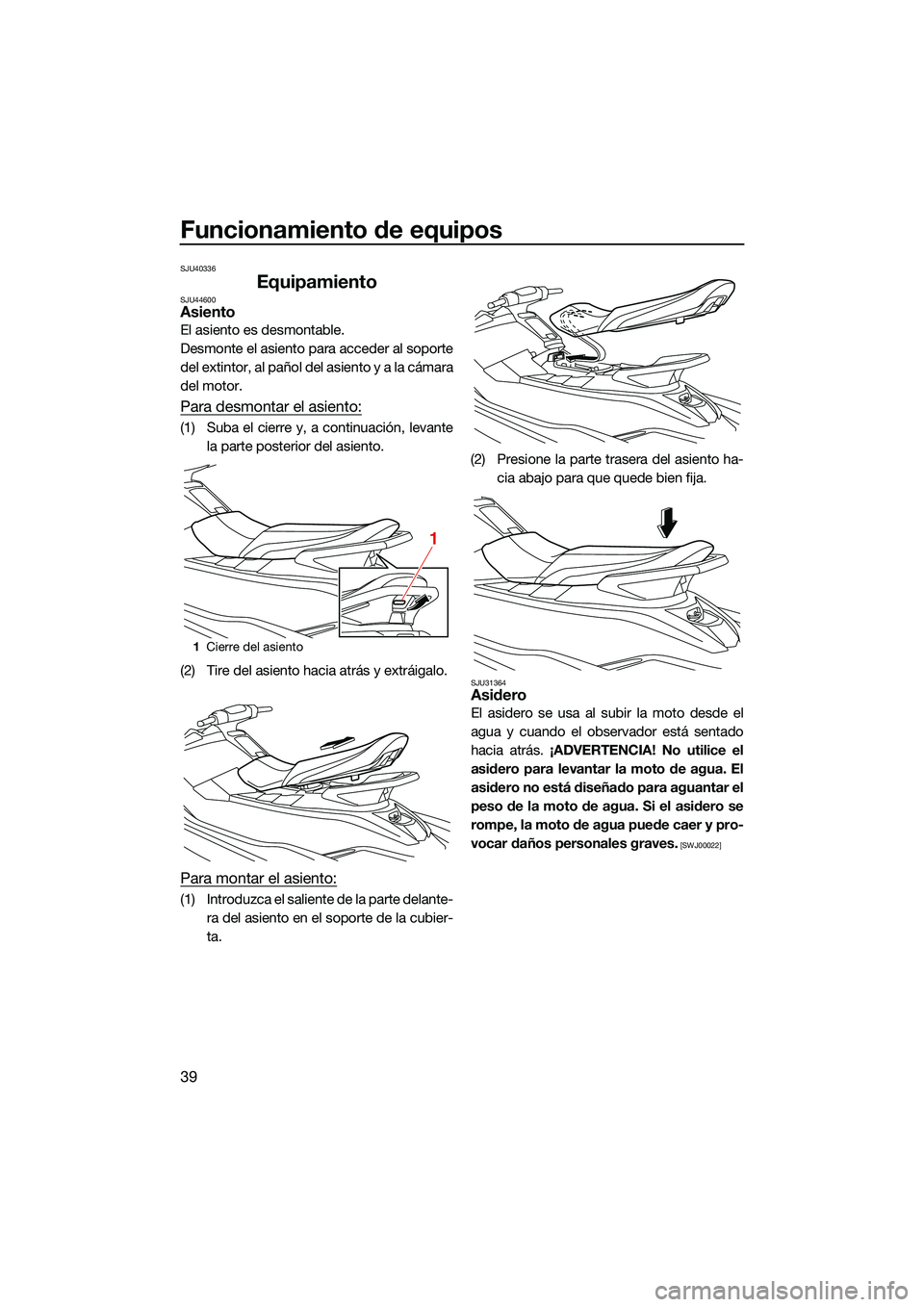

Para desmontar el asiento:
(1) Suba el cierre y, a continuación, levantela parte posterior del asiento.
(2) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento:
(1) Introduzca el saliente de la parte delante- ra del asiento en el soporte de la cubier-
ta. (2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.
SJU31364Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00022]
1Cierre del asiento
1
UF3Y75S0.book Page 39 Monday, July 19, 2021 11:43 AM

Funcionamiento de equipos
40

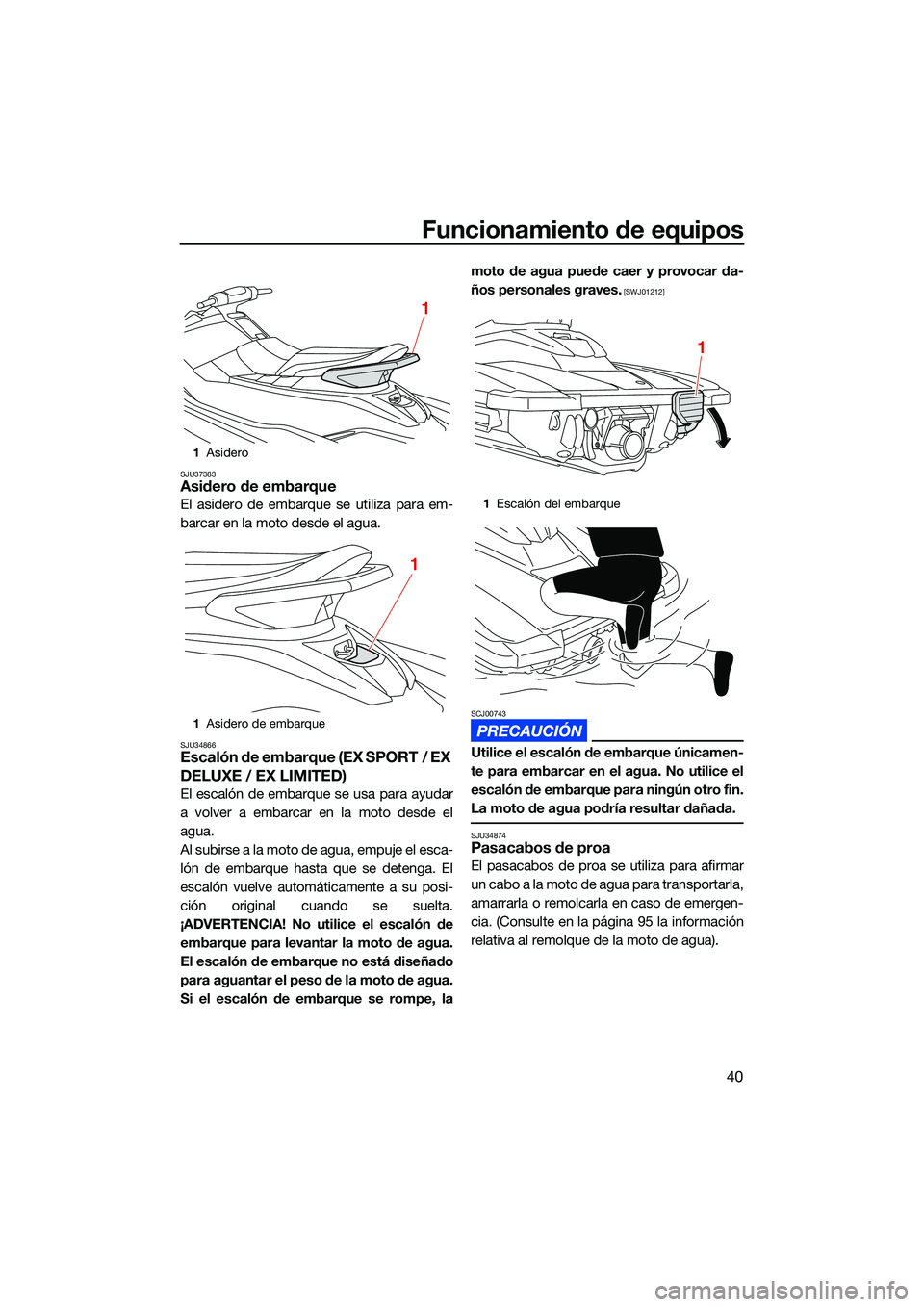

SJU37383Asidero de embarque
El asidero de embarque se utiliza para em-
barcar en la moto desde el agua.
SJU34866Escalón de embarque (EX SPORT / EX
DELUXE / EX LIMITED)
El escalón de embarque se usa para ayudar
a volver a embarcar en la moto desde el
agua.
Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El
escalón vuelve automáticamente a su posi-
ción original cuando se suelta.
¡ADVERTENCIA! No utilice el escalón de embarque para levantar la moto de agua.
El escalón de embarque no está diseñado
para aguantar el peso de la moto de agua.
Si el escalón de embarque se rompe, la moto de agua puede caer y provocar da-
ños personales graves.
[SWJ01212]
SCJ00743
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.
SJU34874Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen-
cia. (Consulte en la página 95 la información
relativa al remolque de la moto de agua).
1
Asidero
1 Asidero de embarque
1
1
1Escalón del embarque
1
UF3Y75S0.book Page 40 Monday, July 19, 2021 11:43 AM

Funcionamiento de equipos
41

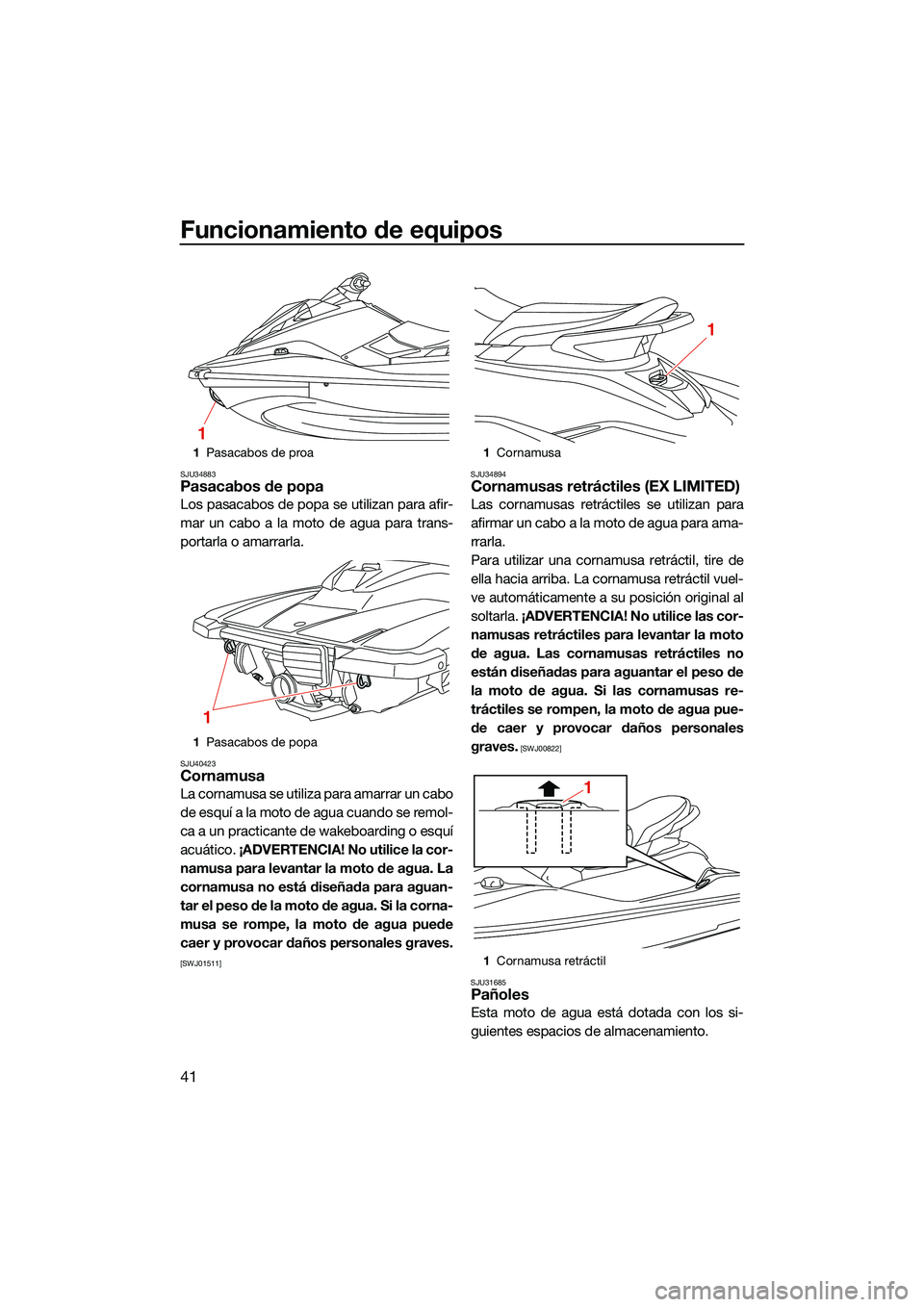

SJU34883Pasacabos de popa
Los pasacabos de popa se utilizan para afir-
mar un cabo a la moto de agua para trans-
portarla o amarrarla.
SJU40423Cornamusa
La cornamusa se utiliza para amarrar un cabo
de esquí a la moto de agua cuando se remol-
ca a un practicante de wakeboarding o esquí
acuático. ¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puede
caer y provocar daños personales graves.
[SWJ01511] SJU34894
Cornamusas retráctiles (EX LIMITED)
Las cornamusas retráctiles se utilizan para
afirmar un cabo a la moto de agua para ama-
rrarla.
Para utilizar una cornam
usa retráctil, tire de
ella hacia arriba. La cornamusa retráctil vuel-
ve automáticamente a su posición original al
soltarla. ¡ADVERTENCIA! No utilice las cor-
namusas retráctiles para levantar la moto
de agua. Las cornamusas retráctiles no
están diseñadas para aguantar el peso de
la moto de agua. Si las cornamusas re-
tráctiles se rompen, la moto de agua pue-
de caer y provocar daños personales
graves.
[SWJ00822]
SJU31685
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
1 Pasacabos de proa
1 Pasacabos de popa
1
1
1Cornamusa
1 Cornamusa retráctil
1
1
UF3Y75S0.book Page 41 Monday, July 19, 2021 11:43 AM

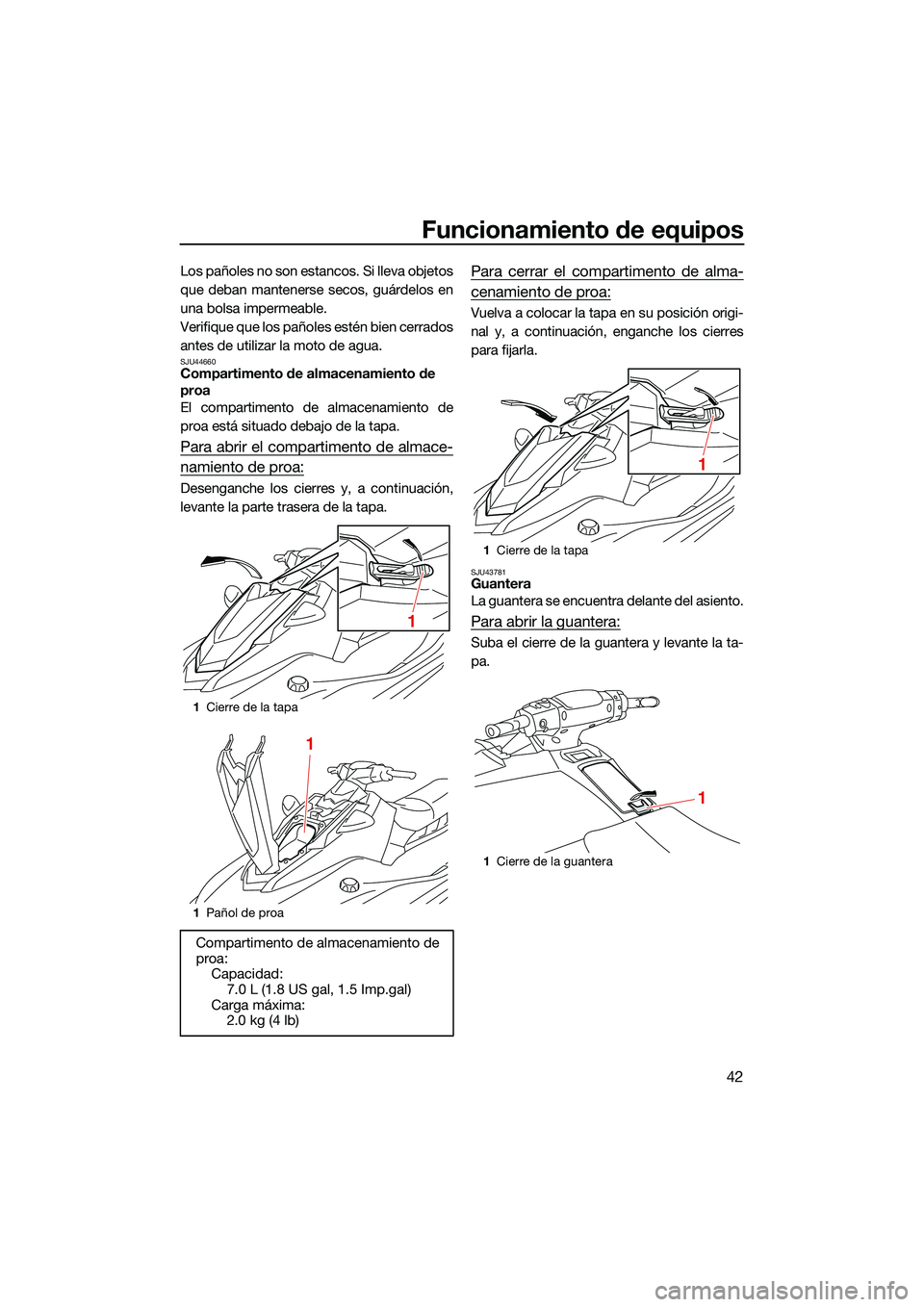

Funcionamiento de equipos
42
Los pañoles no son estancos. Si lleva objetos
que deban mantenerse secos, guárdelos en
una bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU44660Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almace-
namiento de proa:
Desenganche los cierres y, a continuación,
levante la parte trasera de la tapa.
Para cerrar el compartimento de alma-
cenamiento de proa:
Vuelva a colocar la tapa en su posición origi-
nal y, a continuación, enganche los cierres
para fijarla.
SJU43781Guantera
La guantera se encuentra delante del asiento.
Para abrir la guantera:
Suba el cierre de la guantera y levante la ta-
pa.
1 Cierre de la tapa
1 Pañol de proa
Compartimento de almacenamiento de
proa:
Capacidad:7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 2.0 kg (4 lb)
1
1
1Cierre de la tapa
1 Cierre de la guantera
1
1
UF3Y75S0.book Page 42 Monday, July 19, 2021 11:43 AM

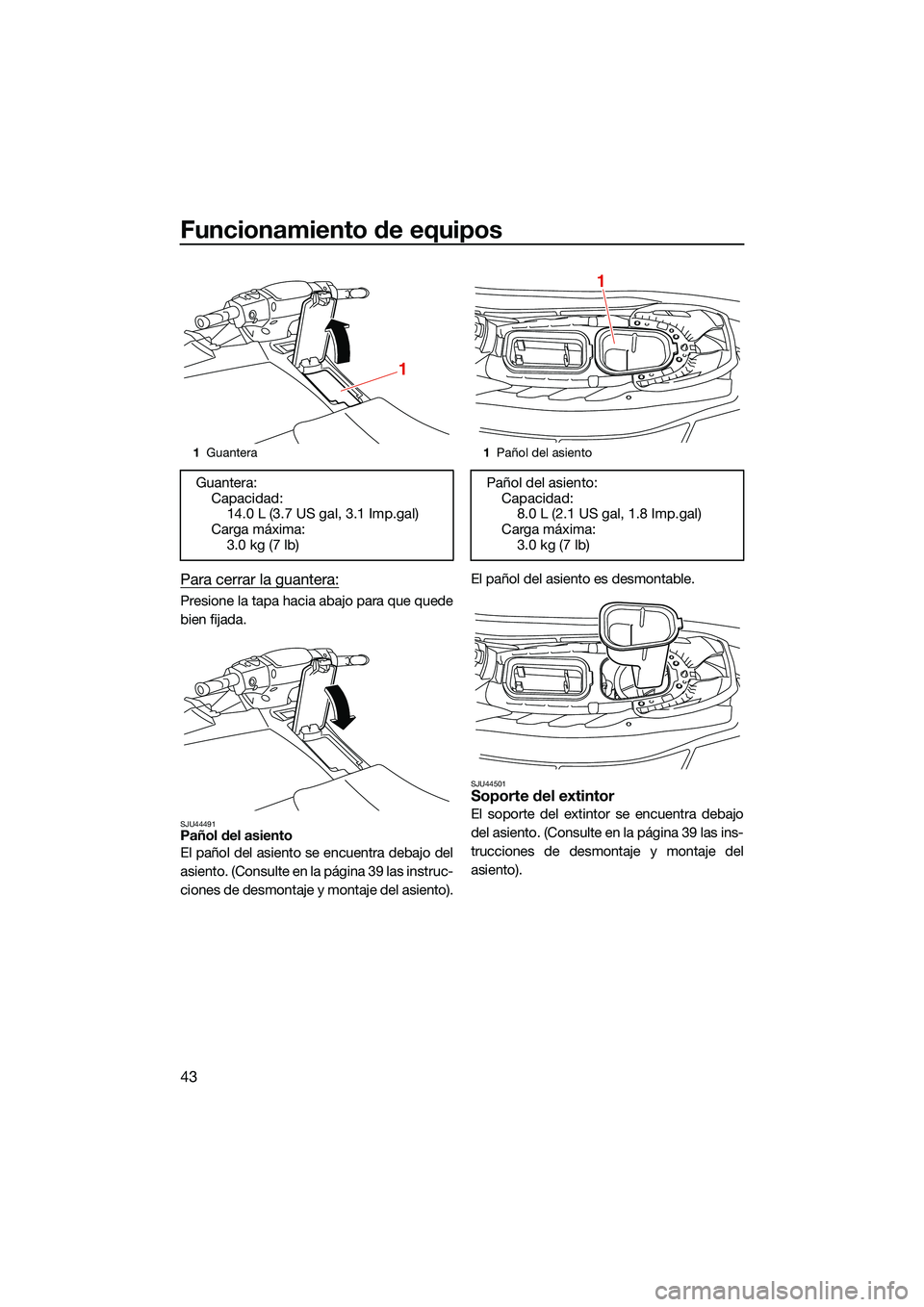

Funcionamiento de equipos
43
Para cerrar la guantera:
Presione la tapa hacia abajo para que quede
bien fijada.
SJU44491Pañol del asiento
El pañol del asiento se encuentra debajo del
asiento. (Consulte en la página 39 las instruc-
ciones de desmontaje y montaje del asiento).El pañol del asiento es desmontable.
SJU44501Soporte del extintor
El soporte del extintor se encuentra debajo
del asiento. (Consulte en la página 39 las ins-
trucciones de desmontaje y montaje del
asiento).
1
Guantera
Guantera:
Capacidad:14.0 L (3.7 US gal, 3.1 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
1Pañol del asiento
Pañol del asiento:
Capacidad: 8.0 L (2.1 US gal, 1.8 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
UF3Y75S0.book Page 43 Monday, July 19, 2021 11:43 AM
